Приложение А к Руководству по эксплуатации ИСУЯ.413213.001 РЭ

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

Газоанализаторы СГГ 3501 Методика поверки МП-242-2103-2017 (ИСУЯ.413213.001 РЭ1)

Заместитель руководителя научно-исследовательского отдела

государственных эталонов в области физико^ЛиййчесХих измерений ФГУП «ВНИИМ им Д/Й/Менделеева» _____       х А.В. Колобова

г. Санкт-Петербург 2017 г.

Настоящая методика поверки распространяется на газоанализаторы СГГ 3501 (далее - газоанализаторы) исполнений СГГ 3501 и СГГ 3501-1, выпускаемые АО «НПО «Прибор», г. Санкт-Петербург, и устанавливает методы их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

1 Операции поверки
  • 1.1   При проведении поверки выполняют операции, указанные в таблице А. 1.

Таблица А.1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Проверка идентификационных данных программного обеспечения (ПО)

6.3

да

да

4 Определение метрологических ха-

6.4

рактеристик:

4.1 Определение основной абсолютной

6.4.1

да

да

погрешности газоанализатора по поверочному компоненту

4.2 Определение основной абсолютной погрешности газоанализатора при определении содержания горючих газов, паров горючих жидкостей и их

6.4.2

да

нет

совокупности в воздухе

4.3 Проверка уровней срабатывания пороговых уставок сигнализации

6.4.3

да

нет

Примечание - допускается проводить периодическую поверку газоанализаторов на заказе без демонтажа изделия при условии выполнения требований разделов 3 и 4 настоящей Методики поверки.

  • 1.2   Допускается проведение поверки отдельных измерительных каналов газоанализатора в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

  • 1.3   Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки
  • 2.1 При проведении поверки применяют средства, указанные в таблице А.2.

Таблица А.2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки

6

Барометр-анероид контрольный М-67

ТУ25-04-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст., пределы допускаемой абсолютной погрешности измерений ± 0,8 мм рт.ст.

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки

6

Измеритель влажности и температуры

ИВТМ-7

ТУ 4311-001-70203816-06, диапазон измерений: температура от минус 20 до 60°С; относительная влажность от 2 до 98%, основная погрешность ±2%

Секундомер механический СОС-пр2а-3

ТУ 25-04.2160-77, группа 2а, класс точности 3

6.4

Стандартные образцы состава - газовые смеси (ГС) метан - воздух, пропан - воздух в баллонах под давлением

ТУ 2114-014-20810646-2014 (Приложение

А. 1, таблица А. 1.1, таблица А. 1.2)

Поверочный нулевой газ (ПНГ) - воздух в баллонах под давлением

Марка Б по ТУ 6-21-5-82

Насадка для подачи ГС

ИСУЯ.302661.003

Ротаметр РМ-А-0,063 ГУЗ

ГОСТ 13045-81, верхний предел диапазона измерений 0,063 м7ч

Вентиль точной регулировки

ТУ 5Л4.463.003-02

Редуктор баллонный ДКД 8-65

ТУ 26-05-235-70

Трубка поливинилхлоридная (ПВХ)

6x1,5 мм

ТУ 64-2-286-79

Прибор комбинированный Ц 4312

класс точности 1,5, диапазон измерений постоянного и переменного тока от 0 до 300 В

Вольтметр универсальный цифровой

В7-34А

класс точности 0,02, диапазон измерений постоянного и переменного тока от 0 до 500 В

Персональный компьютер с установленным ПО для настройки и тестирования СГГ 3501-1

2.2 Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью0.

2.3 Все средства поверки должны иметь действующие свидетельства о поверке или аттестации, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

3 Требования безопасности

  • 3.1   К поверке газоанализатора допускаются лица, изучившие работу газоанализатора и прошедшие проверку знаний по безопасной эксплуатации сосудов, работающих под давлением.

  • 3.2   При работе с ГС в баллонах под давлением необходимо руководствоваться «Правилами промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденными федеральной службой по экологическому, технологическому и атомному надзору (Приказ от 25.03.2014 г. №116).

0 Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

  • 3.3 Помещение, где проводится поверка, должно иметь достаточное освещение и приточно

вытяжную вентиляцию.

  • 3.4   Сброс отработанного газа из газоанализатора должен осуществляться в вытяжной шкаф.

  • 3.5   Баллон с ГС следует открывать в следующем порядке:

при закрытом вентиле точной регулировки открыть закрытый вентиль баллона; плавно открывая вентиль точной регулировки, установить требуемый расход ГС. Закрытие баллона проводят в обратном порядке.

4 Условия поверки

температура окружающей среды, °C относительная влажность окружающей среды, % атмосферное давление, кПа

20 ±5

от 30 до 80 от 90,6 до 104,8

27 ±3

от 300 до 400

напряжение питания постоянного тока, В расход газовой смеси (ГС), см3/мин

  • 5 Подготовка к поверке

    • 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

поверяемый газоанализатор должен быть подготовлен к работе в соответствии с требованиями раздела 2 Руководства по эксплуатации ИСУЯ.413213.001 РЭ или ИСУЯ.413213.001-01 РЭ (соответственно исполнению газоанализатора);

необходимо проверить наличие паспортов и сроки годности ГС;

баллоны с ГС должны быть выдержаны в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые газоанализаторы - не менее 2 ч;

средства поверки должны быть подготовлены к работе в соответствии с требованиями их эксплуатационной документации.

6    Проведение поверки
  • 6.1   Внешний осмотр

    • 6.1.1  При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям эксплуатационной документации:

отсутствие видимых нарушений покрытий и кабельных линий;

наличие и качество надписей;

соответствие заводского номера газоанализатора, указанному в технической документации.

  • 6.1.2  Газоанализатор считается выдержавшим внешний осмотр, если он соответствуют указанным выше требованиям.

  • 6.2   Опробование

При включении электрического питания на газоанализатор автоматически устанавливается режим "ВКЛЮЧЕНИЕ ПИТАНИЯ", далее газоанализатор переходит в режим «РАБОТА». Информация об отказах и неисправностях газоанализатора в режиме «РАБОТА» должна отсутствовать.

Питание на газоанализатор подается:

  • - для СГГ 3501 +27 В, -27 В на контакты 1, 3 соответственно вилки XI4 коробки коммутационной КК-1.

  • - для СГГ 3501-1 +27 В на контакты 1, 2; -27 В соответственно на контакты 3, 4 вилки Х2 преобразователя Пр-1-1.

Для газоанализатора исполнения СГГ 3501 следует провести проверку работоспособности, для чего перевести газоанализатор в режим "КОНТРОЛЬ" путем подачи оборудованием верхнего уровня напряжения + 27 В - 27 В на контакты 1,3 вилки Х9 коробки коммутационной КК-1. Значение выходного сигнала газоанализатора в режиме «КОНТРОЛЬ» должно быть в пределах (5,0 ± 0,16) В по каждому измерительному каналу.

  • 6.3   Проверка идентификационных данных программного обеспечения

Проверку идентификационных данных программного обеспечения (ПО) проводят по показаниям индикатора преобразователя Пр-1 для СГГ 3501 и Пр-1-1 для СГГ 3501-1 после включения питания до установившегося режима отображения данных. Индикатор находится под крышкой газоанализатора. Результаты проверки считают положительными, если идентификационные данные соответствуют данным, приведенным в Описании типа (Приложение к Свидетельству об утверждении типа), а именно номер версии ПО, отображаемый на индикаторе, не ниже номера версии, указанного в Описании типа.

  • 6.4   Определение метрологических характеристик

    • 6.4.1 Определение основной абсолютной погрешности газоанализатора по поверочному компоненту

Определение основной абсолютной погрешности газоанализатора по поверочному компоненту проводят при поочередной подаче на датчик Д-1 измерительного канала газоанализатора ГС метан - воздух (Приложение А.1, таблица А. 1.1) в последовательности №№ 1 - 2 - 3 в следующем порядке:

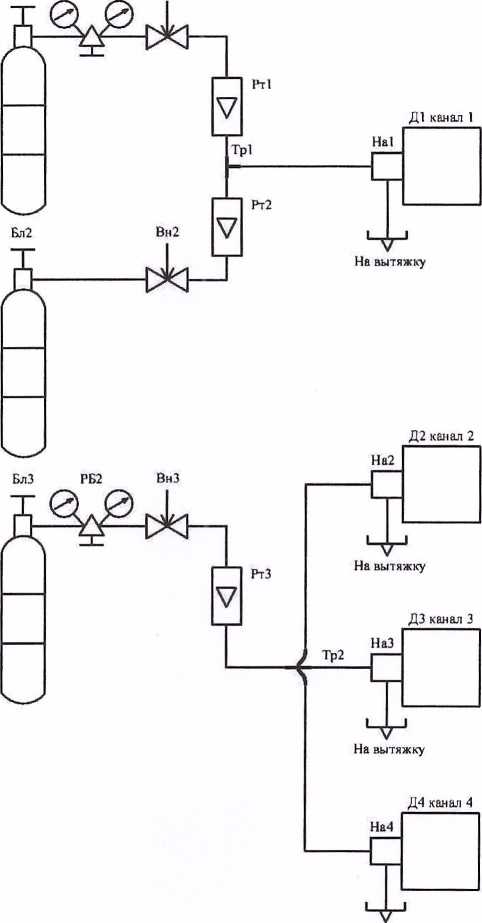

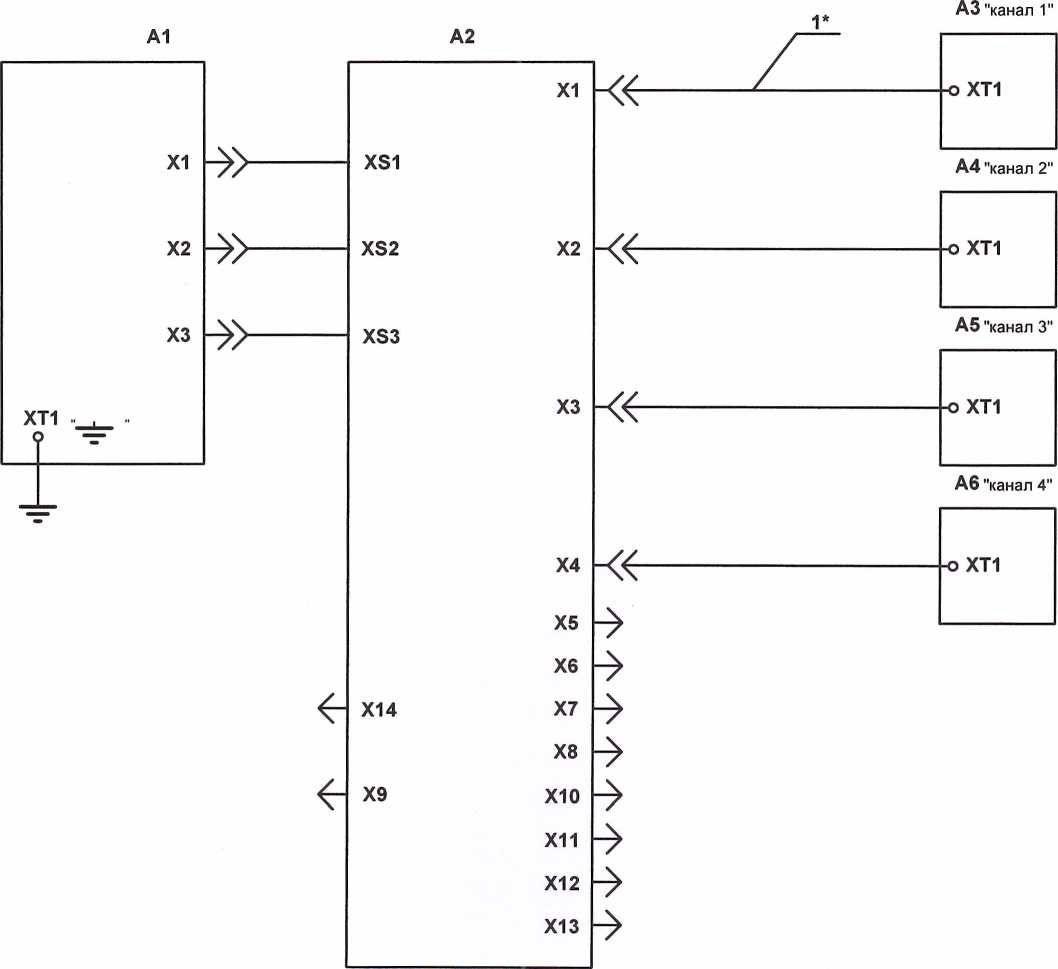

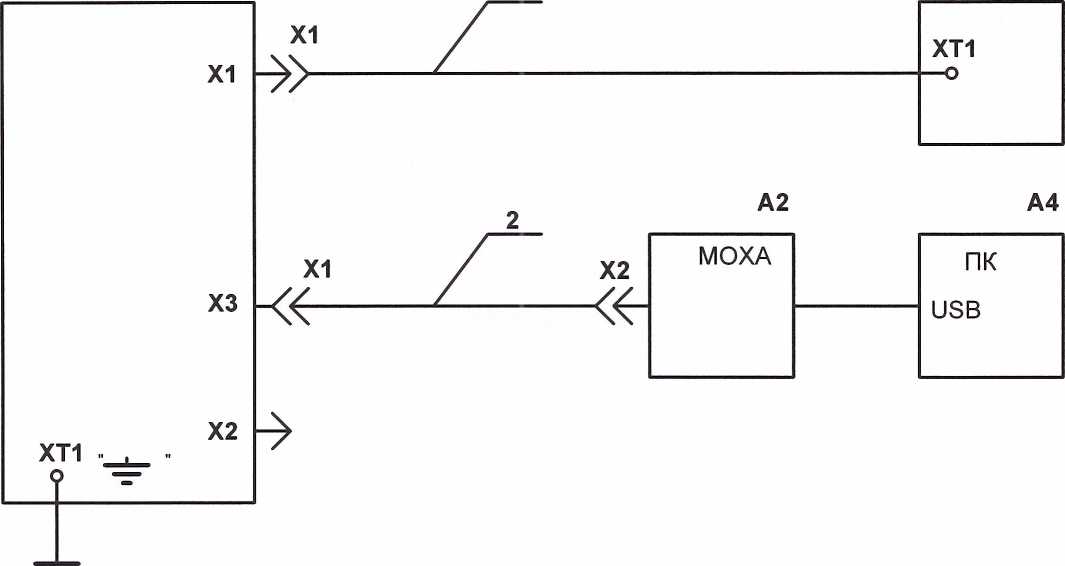

  • 1) Собирают схему для поверки газоанализатора в соответствии с приложениями А.2, А.З. для СГГ 3501 и А.4, А.5 для СГГ 3501-1.

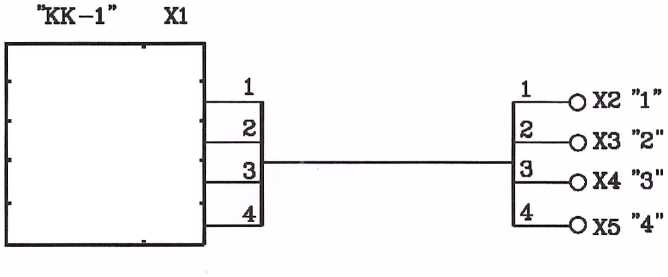

Подключение датчика Д-1 для СГГ 3501 осуществляется с помощью жгута ИСУЯ.685621.013 из состава ЗИП-0 СГГ 3501 (Приложение А.6), для СГГ 3501-1 - с помощью жгута ИСУЯ.685621.431 из состава ЗИП-0 СГГ 3501-1 (Приложение А.7).

В случае поверки газоанализаторов на заказе без демонтажа изделия:

  • - для СГГ 3501 отсоединяют кабели от разъемов Х5 - XI3 коробки коммутационной КК-1, питание подают в штатном режиме на разъем XI4 коробки коммутационной КК-1;

  • - для СГГ 3501-1 отсоединяют кабель от разъема ХЗ преобразователя Пр-1-1, питание подают в штатном режиме на разъем Х2 преобразователя Пр-1-1.

  • 2) Производят отсчет установившихся показаний газоанализатора при подаче каждой ГС:

  • - для газоанализатора исполнения СГГ 3501 по вольтметру, подключенному к аналоговому выходу по напряжению поверяемого измерительного канала газоанализатора.

Подключают вольтметр Р1 к контактам соединителя коммутационной коробки КК - 1:

по 1 каналу к - Х5: 1 и - Х5: 3.

По полученному значению выходного напряжения рассчитывают значение содержания горючего компонента С,, % НКПР, по формуле

С1=—и.вых (1)

где U, вЬ1Х - значение напряжения на аналоговом выходе газоанализатора при подаче /-ой ГС, В;

К - коэффициент преобразования, К = 0,2 В/ % НКПР.

-для газоанализатора исполнения СГГ 3501-01 с помощью персонального компьютера с установленным программным обеспечением «Программа настройки и тестирования газоанализатора СГГ 3501-1» 75.45314.00611-01. Подключение к компьютеру СГГ 3501-01 осуществляется с помощью жгута ИСУЯ.685621.433 из состава ЗИП-0 СГГ 3501-1 (Приложение А.8).

На ПК запускают программу SGG_test.exe, на экране монитора отобразится окно приложения в котором будет отражено Состояние: нет связи, в нижней строке окна надпись СОМ порт: закрыт.

Во вкладке НАСТРОЙКА ИНТЕРФЕЙСА выбирают COM-порт в соответствии с рисунком 1, при правильном выборе в нижней строке окна появится надпись СОМ порт: открыт в соответствии с рисунком 2.

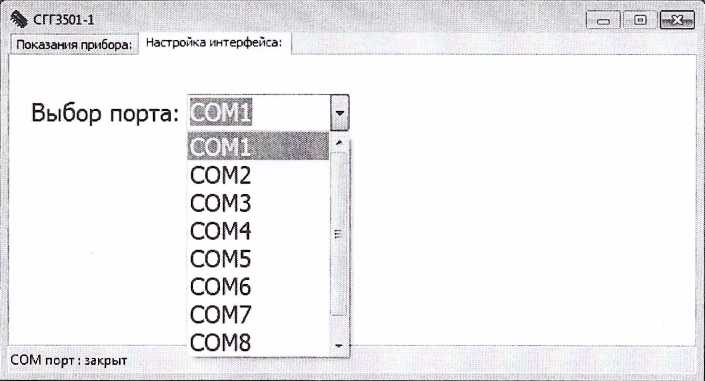

Рисунок 1 - Выбор СОМ-порта

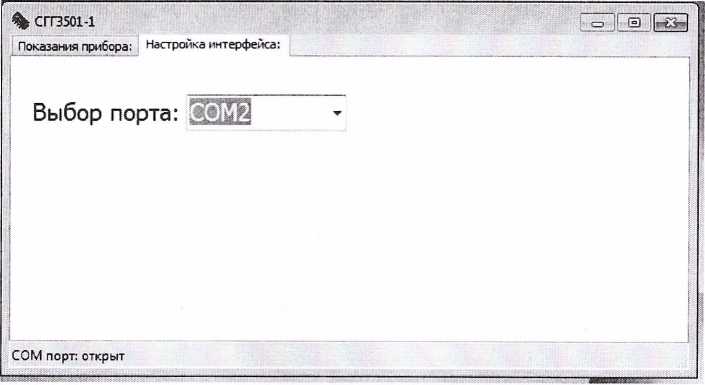

Рисунок 2 - Выбор функционирующего порта

Переходят во вкладку ПОКАЗАНИЯ ПРИБОРА. В случае успешного подключения в окне приложения будет отражено Состояние: НОРМА (рисунок 3).

%СГП5014

ГЫликия

Состояние: НОРМА

Уставка 1 (10 НКПР): выкл.

Уставка 2 (40 НКПР): выкл.

Измеренное значение (НКПР): 0.00

СОМ порт : открыт

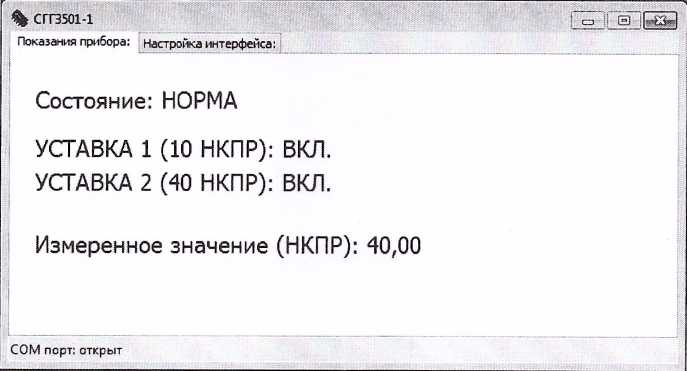

Рисунок 3 - Диалоговое окно программы вкладка ПОКАЗАНИЯ ПРИБОРА

  • 3) Рассчитывают значение основной абсолютной погрешности газоанализатора А,, % НКПР, для каждой точки поверки по формуле

(2)

где С(.    - результат измерений довзрывоопасной концентрации горючего компонента при

подаче i-ой ГС, % НКПР;

С - действительное значение довзрывоопасной концентрации горючего компонента в i-й ГС, % НКПР.

  • 4) Для газоанализаторов исполнения СГГ 3501 повторяют операции по п.п. 1) - 3) для всех измерительных каналов газоанализатора, при этом вольтметр Р1 подключают к соответствующим контактам соединителей коммутационной коробки КК - 1:

    к - Х6: 1 и - Х6: 3,

    к -Х7: 1

    к -Х8: 1 и -Х8: 3.

по 2 каналу

-Х7: 3,

по 3 каналу

по 4 каналу

Результаты определения основной абсолютной погрешности газоанализатора по поверочному компоненту считают положительными, если значение основной абсолютной погрешности газоанализатора, рассчитанное по формуле (2) во всех точках поверки не превышает ±4 % НКПР.

  • 6.4.2  Определение основной абсолютной погрешности газоанализатора при определении содержания горючих газов, паров горючих жидкостей и их совокупности в воздухе Определение основной абсолютной погрешности газоанализатора при определении содержания горючих газов, паров горючих жидкостей и их совокупности в воздухе проводят при поочередной подаче на датчик Д-1 измерительного канала газоанализатора ГС пропан - воздух (Приложение А.1, таблица А. 1.2) в последовательности №№ 1 - 2 - 3 в порядке, изложенном в п. 6.4.1.

Результаты определения основной абсолютной погрешности газоанализатора при определении содержания горючих газов, паров горючих жидкостей и их совокупности в воздухе считают положительными, если основная абсолютная погрешность газоанализатора, рассчитанная по формуле (2) во всех точках поверки, не превышает ±6 % НКПР.

  • 6.4.3  Проверка уровней срабатывания пороговых уставок сигнализации

    • 6.4.3.1 Проверка уровней срабатывания пороговых уставок сигнализации газоанализатора исполнения СГГ 3501 по ГС

Проверку уровней срабатывания пороговых уставок сигнализации проводят в нормальных условиях с использованием ГС (приложение А.1, таблица А. 1.1).

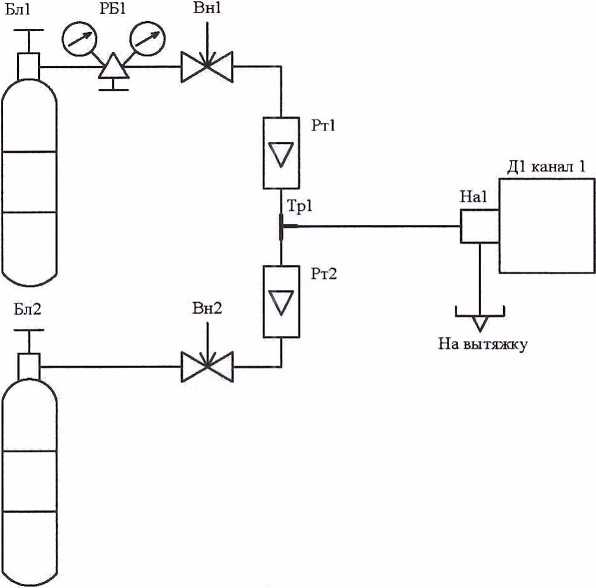

  • 1) Собирают схему для поверки газоанализатора СГГ 3501 в соответствии с приложением А.2. Подключают датчик Д-1 первого канала к коробке коммутационной КК-1 (Приложение А.З), с помощью жгута ИСУЯ.685621.013 из состава ЗИП-0 СГГ 3501 (Приложение А.6). В дальнейшем с помощью упомянутого жгута поверяют каналы 2, 3, 4. Датчики 1, 2, 3, 4 каналов подключаются к соединителям XI, Х2, ХЗ, Х4 коммутационной коробки КК - 1.

В случае поверки газоанализаторов на заказе без демонтажа изделия отсоединяют кабели от разъемов Х5 - Х13 коробки коммутационной КК-1, питание подают в штатном режиме на разъем XI4 коробки коммутационной КК-1.

  • 2) Включают газоанализатор, прогревают в течение 10 мин;

  • 3) Подключают вольтметр Р1 к контактам 1 и 3 соединителя Х5 коробки коммутационной КК-1 для 1 -го измерительного канала газоанализатора;

  • 4) Подключают прибор комбинированный Р2 (в режиме омметра) к контактам 1 и 2 соединителя ХЮ коробки коммутационной КК-1 (контакты реле разомкнуты);

  • 5) Пропускают через датчик Д1 1-го измерительного канала газоанализатора ГС №1 в течение не менее 5 мин и убеждаются в установлении нулевых показаний по вольтметру Р1;

  • 4) Подают на газоанализатор ГС №2 (уставка У1);

  • 5) Определяют по вольтметру Р1 значение напряжения, при котором происходит замыкание контактов реле, регистрируемое по прибору комбинированному Р2 (в режиме омметра), номинальное значение сопротивления замкнутых контактов ~ 1 Ом. Значение измеренного напряжения должно быть не менее 1,84 В.

  • 6) Подключают прибор комбинированный Р2 (в режиме омметра) к контактам 3 и 4 соединителя ХЮ коробки коммутационной КК-1 (контакты реле разомкнуты);

  • 7) Подают на датчик Д1 1-го измерительного канала газоанализатора ГС №3 (уставка У2);

10) Определяют по вольтметру Р1 значение напряжения, при котором происходит замыкание контактов реле, регистрируемое по прибору комбинированному Р2 ( номинальное значение сопротивления замкнутых контактов ~ 1 Ом). Значение измеренного напряжения должно быть не менее 7,84 В.

Повторяют выше описанную последовательность операций п.п. 3) - 10) для остальных измерительных каналов газоанализатора, при этом вольтметр Р1 поочередно подключают к контактам соединителей коробки коммутационной КК-1 в соответствии с проверяемым каналом:

по 2 каналу по 3 каналу по 4 каналу

к контактам соединителя - Х6 :

: 1

и

- Х6 : 3,

к контактам соединителя - Х7 :

: 1

и

-Х7 : 3,

к контактам соединителя - Х8 :

1

и

-Х8 : 3,

а прибор комбинированный Р2 в зависимости от проверяемой уставки к контактам соединителей коробки коммутационной КК-1:

2 канал

уставка У1

уставка У2

3 канал

уставка У1

уставка У2

4 канал

уставка У1

уставка У2

  • - контакты соединителя XII : 1-Х11 : 2

  • - контакты соединителя XII : 3 -X11 : 4

  • - контакты соединителя Х12 : 1 - Х12 : 2

  • - контакты соединителя Х12 : 3 - Х12 : 4

  • - контакты соединителя Х13 : 1 - Х13 : 2

  • - контакты соединителя Х13:3-Х13:4

  • 6.4.3.2 Определение абсолютной погрешности задания уровней пороговых уставок газоанализатора исполнения СГГ 3501

Определение абсолютной погрешности задания уровней пороговых уставок проводят в следующем порядке:

  • 1) Снимают крышку с преобразователя Пр-1.

  • 2) Включают газоанализатор, прогревают в течение 10 мин.

  • 3) Подключают вольтметр Р1 к контактам 1 и 3 соединителя Х5 коробки коммутационной КК-1 для 1-го измерительного канала газоанализатора.

  • 4) Подключают прибор комбинированный Р2 (в режиме омметра) к контактам 1 и 2 соединителя ХЮ коробки коммутационной КК-1 для уставки У1 1-го канала (контакты реле разомкнуты).

  • 5) На преобразователе Пр-1 нажимают одновременно и удерживают в течение примерно 5 с кнопки «КАНАЛ» и «ВВОД», при этом преобразователь Пр-1 переходит в режим ввода данных, на индикаторе Пр-1 отобразится надпись «РЕЖИМ НАСТРОЙКИ».

На преобразователе Пр-1 одновременно нажимают кнопки «ВВОД» и «-» в течение 3 с, на индикаторе Пр-1 отобразится надпись «РЕЖИМ ТЕСТИРОВАНИЯ».

  • 6) По вольтметру Pl наблюдают за плавным изменением значения напряжения в диапазоне срабатывания уставки У1 на соответствующих контактах.

  • 7) Определяют по вольтметру Р1 значение напряжения, при котором происходит замыкание контактов реле, регистрируемое по прибору комбинированному Р2 (номинальное значение сопротивления замкнутых контактов ~ 1 Ом). Значение измеренного напряжения должно быть в пределах (2,00 ±0,16) В.

  • 8) Подключают прибор комбинированный Р2 (в режиме омметра) к контактам 3 и 4 соединителя ХЮ коробки коммутационной КК-1 для уставки У2 1-го канала (контакты реле разомкнуты).

  • 9) По вольтметру Р1 наблюдают за плавным изменением значения напряжения в диапазоне срабатывания уставки У2 на соответствующих контактах.

  • 10) Определяют по вольтметру Р1 значение напряжения, при котором происходит замыкание контактов реле, регистрируемое по прибору комбинированному Р2 (номинальное значение сопротивления замкнутых контактов ~ 1 Ом). Значение измеренного напряжения должно быть в пределах (8,00 ±0,16) В.

Повторяют выше описанную последовательность операций п.п. 6) - 10) для остальных измерительных каналов газоанализатора, при этом вольтметр Р1 поочередно подключают к контактам соединителей коробки коммутационной КК-1 в соответствии с проверяемым каналом:

по 2 каналу по 3 каналу по 4 каналу

к контактам соединителя - Х6: 1

к контактам соединителя - Х7: 1

к контактам соединителя - Х8: 1

и

- Х6: 3

и

-Х7: 3

и

-Х8: 3

Прибор комбинированный Р2 в зависимости от проверяемой уставки поочередно подключают к контактам соединителей коробки коммутационной КК-1:

  • 2 канал

уставка У1

уставка У2

  • 3 канал

уставка У1

уставка У2

  • 4 канал

уставка У1

уставка У2

  • - контакты соединителя XII: 1 - Х11: 2

  • - контакты соединителя Х11:3-Х11:4

  • - контакты соединителя XI2: 1 - XI2: 2

  • - контакты соединителя XI2: 3 - XI2: 4

  • - контакты соединителя Х13: 1 - Х13: 2

  • - контакты соединителя Х13: 3 - Х13: 4.

  • 11) Для выхода из режима тестирования одновременно нажимают кнопки «ВВОД» и « - » на Пр-1, на индикаторе Пр-1 отобразится надпись «РЕЖИМ НАСТРОЙКИ».

Для возвращения в режим «РАБОТА» на пленочной панели Пр-1 нажимают одновременно и удерживают в течение примерно 5 с кнопки «КАНАЛ» и «ВВОД».

Результаты проверки уровней срабатывания пороговых уставок сигнализации и определения абсолютной погрешности задания уровней пороговых уставок газоанализатора СГГ3501 считаются положительными, если контакты реле, соответствующие сигнализации уставкам У1 и У2, изменяют свое состояние при значениях измеренного напряжения (2,00 ± 0,16) В и (8,00 ± 0,16) В соответственно.

  • 6.4.3.3 Проверка уровней срабатывания пороговых уставок сигнализации газоанализатора

СГГ 3501-1 по ГС

Проверку уровней срабатывания пороговых уставок сигнализации проводят в нормальных условиях с использованием ГС (приложение А.1, таблица А. 1.1).

  • 1) Собирают схему для поверки газоанализатора СГГ 3501-1 в соответствии с приложением А.4. Подключение СГГ 3501-1 к персональному компьютеру (ПК) осуществляется с помощью жгута ИСУЯ.685621.433 из состава ЗИП-0 СГГ 3501-1 (Приложение А.8).

В случае поверки газоанализаторов на заказе без демонтажа изделия отсоединяют кабель от разъема ХЗ преобразователя Пр-1-1, питание подают в штатном режиме на разъем Х2 преобразователя Пр-1-1.

  • 2) Включают газоанализатор, прогревают в течение 10 мин.

  • 3) На ПК запускают программу SGG_test.exe, на экране монитора отобразится окно приложения в котором будет отражено Состояние: нет связи, в нижней строке окна надпись СОМ порт: закрыт.

Во вкладке НАСТРОЙКА ИНТЕРФЕЙСА выбирают COM-порт в соответствии с рисунком 1, при правильном выборе в нижней строке окна появится надпись СОМ порт: открыт в соответствии с рисунком 2.

Переходят во вкладку ПОКАЗАНИЯ ПРИБОРА. В случае успешного подключения в окне приложения будет отражено Состояние: НОРМА (рисунок 3).

На ПК запускают программу SGG_test.exe, на экране монитора отобразится окно приложения в котором будет отражено Состояние: нет связи, в нижней строке окна надпись СОМ порт: закрыт.

Во вкладке НАСТРОЙКА ИНТЕРФЕЙСА выбирают COM-порт в соответствии с рисунком 1, при правильном выборе в нижней строке окна появится надпись СОМ порт: открыт в соответствии с рисунком 2.

Переходят во вкладку ПОКАЗАНИЯ ПРИБОРА. В случае успешного подключения в окне приложения будет отражено Состояние: НОРМА (рисунок 3).

  • 4) На датчик Д1 подают ГС в последовательности №№ 1 - 2 - 3.

  • 5) Регистрируют переход уставок У1 и У2 в режим ВКЛ в окне программы SGG_test.exe. Результаты считаются положительными, если уставки У1 и У2 переходят в режим ВКЛ в

окне программы SGG_test.exe при подаче ГС №2 и №3 соответственно, при этом измеренные значения (НКПР) в окне программы должны быть не менее 9,99 для уставки У1 и не менее 39,99 для уставки У2.

  • 6.4.3.4 Определение абсолютной погрешности задания уровней пороговых уставок газоанализатора СГГЗ 501-1

Определение абсолютной погрешности задания уровней пороговых уставок газоанализатора СГГ3501-1 проводят в следующем порядке:

  • 1) Снимают крышку с преобразователя Пр-1-1.

  • 2) Включают газоанализатор, прогревают в течение 10 мин;

  • 3) На ПК запускают программу SGG_test.exe, на экране монитора отобразится окно приложения в котором будет отражено Состояние: нет связи, в нижней строке окна надпись СОМ порт: закрыт.

Во вкладке НАСТРОЙКА ИНТЕРФЕЙСА выбирают COM-порт в соответствии с рисунком 1, при правильном выборе в нижней строке окна появится надпись СОМ порт: открыт в соответствии с рисунком 2.

Переходят во вкладку ПОКАЗАНИЯ ПРИБОРА. В случае успешного подключения в окне приложения будет отражено Состояние: НОРМА (рисунок 3).

  • 4) На преобразователе Пр-1-1 нажимают одновременно и удерживают в течение примерно 5 с кнопки «КАНАЛ» и «ВВОД», при этом преобразователь Пр-1-1 переходит в режим ввода данных, на индикаторе Пр-1-1 отобразится надпись «РЕЖИМ НАСТРОЙКИ».

На преобразователе Пр-1-1 одновременно нажимают кнопки «ВВОД» и « - » в течение 3 с, на индикаторе Пр-1-1 отобразится надпись «РЕЖИМ ТЕСТИРОВАНИЯ».

Наблюдают за плавным изменением в окне приложения значения % НКПР и срабатыванием уставок в соответствии с рисунками 4-6.

4b СГГ3501-1

с

Показания прибора: Настройка интерфейса:

Состояние: НОРМА

УСТАВКА 1 (10 НКПР): ВЫКЛ.

УСТАВКА 2 (40 НКПР): ВЫКЛ.

Измеренное значение (НКПР): 9,97

СОМ порт открыт

Рисунок 4 - Начала отсчета показаний НКПР

СГГ3501-1

Показания прибора: Настройка интерфейса:

Состояние: НОРМА

УСТАВКА 1 (10 НКПР): ВКЛ.

УСТАВКА 2 (40 НКПР): ВЫКЛ.

Измеренное значение (НКПР): 10,00

СОМ порт открыт

Рисунок 5 - Срабатывание порога «УСТАВКА 1»

Рисунок 6 - Срабатывание порога «УСТАВКА 2»

Результаты проверки уровней срабатывания пороговых уставок сигнализации и определения абсолютной погрешности задания уровней пороговых уставок газоанализатора СГГ 3501-1 считаются положительными, если переход УСТАВКА 1 и УСТАВКА 2 в режим ВКЛ осуществляется при показаниях «Измеренное значение (НКПР)» (10,00±0,01) и (40,00±0,01) % НКПР соответственно.

7 Оформление результатов поверки
  • 7.1   При проведении поверки газоанализатора составляется протокол поверки, рекомендуемая форма которого приведена в приложении А.9.

  • 7.2   Газоанализатор, удовлетворяющий требованиям настоящей методики, признается годным к эксплуатации.

  • 7.3   При положительных результатах поверки оформляется "Свидетельство о поверке" установленной формы и/или производится соответствующая запись в формуляре в разделе 13.2

  • 7.4   При отрицательных результатах поверки применение газоанализатора запрещается и выдаётся "Извещение о непригодности" установленной формы.

Таблица А. 1.1 - Технические характеристики ГС метан - воздух

№ пгс

Состав ГС

Объемная доля целевого компонента в ГС и пределы допускаемого отклонения

Пределы допускаемой погрешности аттестации

Номер ГСО по Гос-реестру, ГОСТ, ТУ

1

ПНГ - воздух

-

-

Марка Б

по ТУ 6-21-5-82

2

Метан - воздух

1,1 %±7%отн.

±2,5 % отн.

ГСО 10532-2014

3

Метан - воздух

2,1 % ± 7 % отн.

±2,5 % отн.

ГСО 10532-2014

Примечание - изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011

Таблица А. 1.2 - Технические характеристики ГС пропан - воздух

ПГС

Состав ГС

Объемная доля целевого компонента в ГС и пределы допускаемого отклонения

Пределы допускаемой погрешности аттестации

Номер ГСО по Гос-реестру, ГОСТ, ТУ

1

ПНГ - воздух

-

-

Марка Б

по ТУ 6-21-5-82

2

Пропан - воздух

0,43 % ± 7 % отн.

±3,0 % отн.

ГСО 10544-2014

3

Пропан - воздух

0,80 % ± 7 % отн.

±2,5 % отн.

ГСО 10544-2014

Примечание - изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011

Приложение А.2 (обязательное) Схема подачи ПГС на датчик Д-1 газоанализатора СГГ 3501

Бл1      РБ1       Вн1

На вытяжку

Бл 1, Бл2, БлЗ - баллоны с ГС и ПНГ; Вн 1, Вн2, ВнЗ - вентили точной регулировки; Д1.. ,Д4 -датчик Д-1; Hal.. .На4 - насадка; РБ1, РБ2 - редуктор баллонный; Рт1, Рт2 - ротаметр РМК-А-

0,040 ГУЗ; РтЗ - ротаметр РМК-А-0,063 ГУЗ; Тр1 - тройник стеклянный; Тр2 - трубка соединительная.

Все соединения выполнять трубкой 305 ТВ-50, 6x0,6 ГОСТ 19034-82

Рисунок А.2.1 - Схема подачи ПГС на датчик Д-1 газоанализатора СГГ 3501

А1 - Преобразователь Пр-1 ИСУЯ.468157.008

А2 - Коробка коммутационная КК-1 ИСУЯ.465214.002

АЗ - А6 - Датчик Д-1 ИСУЯ.413223.001 - 4шт.

1* -ЖгутИСУЯ.685621.013

Примечание - 1* Жгут ИСУЯ.685621.013 используют при поверке в случае демонтажа изделия, подключают поочередно к каждому датчику Д-1.

Рисунок А.3.1 - Схема подключения газоанализатора СГГ 3501 для поверки

Бл1, Бл2 - баллоны с ГС и ПНГ; Вн1, Вн2 - вентили точной регулировки; Д1 - датчик Д-1; Hal -насадка; РБ1 - редуктор баллонный; Рт1, Рт2 - ротаметр РМК-А-0,040 ГУЗ; Тр1 - тройник стеклянный.

Все соединения выполнять трубкой 305 ТВ-50, 6x0,6 ГОСТ 19034-82

Рисунок А.4.1 - Схема подачи ПГС на датчик Д-1 газоанализатора СГГ 3501-1

А1                          _                                      АЗ "канал 1"

1*

А1 - Преобразователь Пр-1-1 ИСУЯ.468157.008-01

А2 - Преобразователь МОХА

АЗ - Датчик Д-1 ИСУЯ.413223.001

А4 - Компьютер

1 * - Жгут ИСУЯ.685621.431

2-Жгут ИСУЯ.685621.433

Примечание - 1* Жгут ИСУЯ.685621.431 используют при поверке в случае демонтажа изделия.

Рисунок А.5.1 - Схема подключения газоанализатора СГГ 3501-1 для поверки

Цепь

+ U А

1

+ 1

5

-U А

8

-I

10

Провод МС26-13  0,2 ТУ 16-605.083-78

Длина жгута 0,5 м

Наличие маркировки и обозначение жгута обязательно

Л

8

РЗ

Поа. обозначение

НАИМЕНОВАНИЕ

Кол.

Примечание

XI

Вилка 2РМДТ24КПН10Ш5В1В

1

ГЕО.384.126 ТУ

Х2-Х5

Наконечник НШВИ 0,25-8 (КВТ)

4

ТУ 3424-001-59861269-2004

Рисунок А.6.1 - Схема электрическая принципиальная жгута для подключения датчика Д-1 для ГА СГГ 3501

•Пр-Ч-Г Х1

Цепь

>

+UA1

2

+I

3

-UA

4

-I

5

-1—0X2 "Г

2---0X3 “2*

---0X4'3*

±---0X5'4'

ПроЬоЗ МС26-13 0,2 ТУ 16-505.083-78

Длина жгута 0,5м

Наличие маркировки и обозначение жгута обязательно

Поз. обозначение

Наименобание

Кол

Примечание

XI

Розетка 2РМДТ27КПН19Г5В1В ГЕО.364.126 ТУ

1

Х2-Х5

Наконечник НШВИ 0,25-8 (КВТ)

4

ТУ 3424-001-59861269-2004

Рисунок А.7.1 - Схема электрическая принципиальная жгута для подключения датчика Д-1 для ГА СГГ 3501-1

°ПН-ГХ1________ ________Х2 •ПК*

Цепь

В

1

А

2

GND

3

GND

4

Цепь

4

В

3

А

5

6№

Пробой МС26-13 0,12 ТУ16-505.083-18

Длина жгута 0,5 м

Поз. обозначение

НаименоЬание

Кол

Примечание

XI

Вилка 2РМДТ18КПН4Ш5В1В      ГЕО.364.126 ТУ

1

Х2

Розетка СНП268-9-РП12-2-В  БСАР.430420.014 ТУ

1

Рисунок А.8.1 - Схема электрическая принципиальная жгута подключения ГА СГГ 3501-1 к ПК

Приложение А.9

ПРОТОКОЛ ПОВЕРКИ

Газоанализатор СГГ 3501

исполнение ______________________________________________________________________

зав. №__________________________________________________________________________________

Дата выпуска_________________________________________________________________________

Дата поверки_________________________________________________________________________

Условия поверки:

Температура, °C_________________________________________________________________________

Атмосферное давление, кПа____________________________________________________________

Относительная влажность, %___________________________________________________________

Средства поверки________________________________________________________________________

Таблица 1 - Стандартные образцы состава - газовые смеси

№ ГС

Состав ГС

Номинальное значение содержания целевого компонента в ГС, объёмная доля, %

Погрешность аттестации

№ паспорта ГС и дата выдачи

1

2

3

Результаты поверки

  • 1) Внешний осмотр_________________________________________________________________

  • 2) Опробование____________________________________________________________________

  • 3) Проверка идентификационных данных программного обеспечения (ПО)_________________

  • 4) Определение метрологических характеристик

Таблица 2 - Определение основной абсолютной погрешности газоанализатора по поверочному компоненту

Наименование параметра

Номер ГС

Напряжение на аналоговом выходе газоанализатора, В (только для СГГ3501)

Результат измерений довзрыво-опасной концентрации, % НКПР

Абсолютная погрешность,

% НКПР

Пределы допускаемой основной погрешности, % НКПР

Основная абсолютная погрешность

1

2

3

Таблица 3 - Определение основной абсолютной погрешности газоанализатора при определении содержания горючих газов, паров горючих жидкостей и их совокупности в воздухе

Наименование параметра

Номер

ГС

Напряжение на аналоговом выходе газоанализатора, В (только для СГГ35О1)

Результат измерений довзрыво-опасной концентрации, % НКПР

Абсолютная погрешность,

% НКПР

Пределы допускаемой основной погрешности, % НКПР

Основная абсолютная погрешность

1

2

3

Таблица 4 - Проверка уровней срабатывания пороговых уставок сигнализации

Наименование параметра

Уровень уставок

Напряжение на аналоговом выходе газоанализатора, В(только для СГГ35О1)

Результат измерений до-взрывоопас-ной концентрации, % НКПР

Фактическое значение погрешности, % НКПР

Пределы допускаемой абсолютной погрешности задания уровней пороговых уставок

Погрешность задания уровней пороговых уставок

У1

(“Неблагоприятно”)

У2 (“Опасно”)

Заключение по результатам поверки:

Газоанализатор СГГ3501, зав. №________________

(годен к дальнейшей эксплуатации, не годен) Поверку проводил:

должность         подпись           инициалы, фамилия

22

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
