Методика поверки «Пробники напряжения емкостные СVР 2200А компании «TESEQ GmbH», Германия» (Код не указан!)
УТВЕРЖДАЮ
Начальник
![Методика поверки. Пробники напряжения емкостные СVР 2200А компании «TESEQ GmbH», Германия. ОЕИ Аналитика](mp_html/591433237646df25cba543_files/591433237646df25cba543-1.jpg)
России
В.В. Швылун
2017 г.
ИНСТРУКЦИЯ
Пробники напряжения емкостные CVP 2200А компании «TESEQ GmbH», Германия
МЕТОДИКА ПОВЕРКИ
2017 г.
1 ВВЕДЕНИЕ-
1.1 Настоящая методика поверки распространяется на емкостные пробники напряжения CVP 2200А (далее - пробники) и устанавливает порядок и объем их первичной и периодической поверки.
-
1.2 Интервал между поверками 1 год.
1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1
Наименование операции |
Номер пункта методики |
Проведение операции при | |
первичной поверке |
периодичес кой поверке | ||
1 Внешний осмотр |
6.1 |
+ |
+ |
2 Опробование |
6.2 |
+ |
+ |
3 Определение метрологических характеристик 3.1 Определение значения коэффициента калибровки пробника в диапазоне рабочих частот для всех режимов затухания |
6.3 6.3.1 |
+ |
+ |
3 СРЕДСТВА ПОВЕРКИ
-
2.1 При проведении поверки должны применяться средства поверки, указанные в таб
лице 2. Таблица 2
Номер пункта методики |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки |
6.3.1 |
Генератор сигналов Г4-219 (диапазон частот от 1 Гц до 100 МГц, пределы допускаемой погрешности воспроизведения частоты ±3,01 О'6 Гц) |
6.3.1 |
Приемник измерительный R&S ESU8 (диапазон частот от 20 Гц до 8 ГТц, пределы допускаемой абсолютной погрешности измерений отношения уровней ±0,4 дБ) |
Примечания
|
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
-
4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации пробника, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.
5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
5.1 При проведении поверки должны быть соблюдены следующие условия;
-
- температура окружающего воздуха, °C....................................................20 ±5;
-
- относительная влажность воздуха. %........................................................................до 80;
-
- атмосферное давление, мм рт. ст..................................................от 626 до 795;
-
- напряжение питания, В..............................................................от 215 до 225;
-
- частота, Гц..................... от 49,5 до 50,5.
-
5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
- выдержать пробник в условиях, указанных в п. 5.1, в течение не менее 8 ч;
-
- выполнить операции, оговоренные в технической документации на пробник по подготовке к измерениям;
-
- выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;
-
- осуществить предварительный прогрев средств измерений для установления их рабочего режима.
-
6.1.1 При внешнем осмотре установить соответствие пробника требованиям технической документации. При внешнем осмотре убедиться в:
-
- отсутствии механических повреждений;
-
- чистоте разъемов;
-
- исправности соединительных проводов и кабелей;
-
- целостности лакокрасочных покрытий и четкости маркировки.
Проверить комплектность пробника в соответствии с технической документацией.
-
6.1.2 Результаты внешнего осмотра считать положительными, если пробник удовлетворяет вышеперечисленным требованиям, комплектность пробника полная. В противном случае пробник дальнейшей поверке не подвергается, бракуется и направляется в ремонт.
-
6.2.1 Включить пробник в соответствии с руководством по эксплуатации (РЭ). Наблюдать световую индикацию включенного прибора на лицевой панели.
-
6.2.2 Результаты поверки считать положительными, если при подключении пробника к сети электропитания наблюдается световая индикация включенного прибора на лицевой панели.
-
6.3.1 Определение значения коэффициента калибровки пробника в диапазоне рабочих частот для всех режимов затухания
Определение коэффициента калибровки в диапазоне рабочих частот провести при помощи генератора сигналов Г4-219. приемника измерительного R&S ESU8.
Собрать схему, представленную на рисунке I.
Приемник измерительный ESU8
Генератор
Г4-219
Емкостной пробник CVP 2200Л | ||
♦
Калибровочный
стенд
Рисунок 1
Поместить пробник внутрь калибровочного стенда из комплекта поставки так. чтобы обеспечить соприкосновение пробника с плоскостью базового заземления стенда. С помощью ручек регулировки пробника выровнять его. чтобы кабель калибровочного стенда проходил через центральную часть пробника. С помощью генератора Г4-219 подать на вход калибровочного стенда гармонический сигнал с уровнем 100 мВ и частотой 150 кГц. Измерить сигнал на выходе калибровочного стенда с помощью приемника измерительного R&S ESU8.
Повторить измерения на частотах 200; 500: 1000; 2000; 5000; 10000; 20000; 30000 кГц. Измеренные значения занести в таблицу 3.

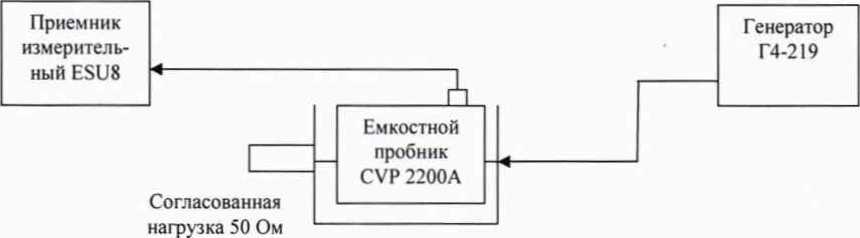

6.3.2 Собрать схему, представленную на рисунке 2.
![Методика поверки. Пробники напряжения емкостные СVР 2200А компании «TESEQ GmbH», Германия. ОЕИ Аналитика](mp_html/591433237646df25cba543_files/591433237646df25cba543-2.jpg)
Калибровочный
стенд
Рисунок 2
Таблица 3
F, кГц |
150 |
200 |
500 |
1000 |
2000 |
5000 |
10000 |
20000 |
30000 |
С/;\дБ(м-') |
Подключить выход пробника к входу измерительного приемника, а на выход калибровочного стенда поместить согласованную нагрузку из комплекта поставки. Ручку регулировки затухания переключить в положение А1.
Включить пробник.
С помощью генератора Г4-219 подать на вход калибровочного стенда гармонический сигнал с уровнем 100 мВ и частотой 150 кГц. Измерить сигнал на выходе емкостного пробника с помощью приемника измерительного R&S ESU8.
Повторить измерения на частотах 200; 500; 1000; 2000; 5000; 10000; 20000; 30000 кГц.
Повторить измерения на всех частотах в положении А2 и АЗ ручки регулировки затухания.
Измеренные значения занести в таблицу 4.
Таблица 4
F, кГц |
150 |
200 |
500 |
1000 |
2000 |
5000 |
10000 |
20000 |
30000 |
1/^,ДБ(м-') | |||||||||
и^,дБ(м-') | |||||||||
1/“,дБ(м’') |
6.3.3 Рассчитать коэффициент калибровки пробника по формуле (1):
гл дВ
(О
где - уровень сигнала на выходе пробника в режимах затухания Al, А2 и АЗ, дБ(м-');
U^‘ - уровень сигнала на выходе калибровочного стенда, дБ(м ’).
-
6.3.4 Погрешность измерений коэффициента калибровки пробника определить по формуле:
<$=±10 ■ig(i+i,iV<5i„,+C.)i (2)
где 5esu8- погрешность измерений приемника измерительного R&S ESU8;
8Согл - погрешность, обусловленная рассогласованием в линии и определяемая по формуле:
£сог, = (1 + 0,5(КСВН -1) ЦКСВН +1))2 -1 (3)
где КСВН - максимальное значение КСВН генератора и приемника.
-
6.3.5 Результаты поверки считать удовлетворительными, если значения коэффициента калибровки для режимов затухания Al, А2 и АЗ равны соответственно 40, 30 и 20 дБ, и значения погрешности определения коэффициента калибровки находятся в пределах ±2 дБ.
-
7.1 При положительных результатах поверки на пробники выдается свидетельство установленной формы.
-
7.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.
-
7.3 Знак поверки наносится на корпус пробника в виде наклейки и в свидетельство о поверке в виде оттиска клейма.
-
7.4 При отрицательных результатах поверки пробник бракуется и направляется в ремонт. На забракованный пробник выдается извещение о непригодности к применению с указанием причин забракования.
К. Черняев
М. Нефедов
Начальник отдела
ФГБУ «ГНМЦ» Минобороны России
Старший научный сотрудник
ФГБУ «ГНМЦ» Минобороны России
