ПРИБОР ПОКАЗЫВАЮЩИЙ ИЗМЕРИТЕЛЬНЫЙ СПИДОМЕТРА ЭЛЕКТРОМЕХАНИЧЕСКОГО 45.3802 И ЕГО МОДИФИКАЦИИ.

МЕТОДИКА ПОВЕРКИ

Руководи гель лаборатории

ГЦИ СИ ГУП

«ВНЦИМ .им. ДДТ -Менделеева»

i А.Е. Синельников

2000 г.

Настоящие методические указания распространяются на при«боры показывающие измерительные спидометров электромеханических 45.3802 ш их модификации 451.3802,  56.3802 (именуемые в дальнейшем «приборы

показывающие») выпускаются по ТУ 37.453.099-94 и ТУ 37.453.10:8-98, устанавливают методику их первичной поверки.

Показывающие приборы рассчитаны на работу при соотношении: одному километру пройденного пути должно соответствовать 6000 импульсов на его входе.

Параметры сигнала на входе прибора показывающего:

• •  напряжение низкого уровня

• •  напряжение высокого уровня

• •  длительность переднею и заднего фронтов при сопротивлении нагрузки 5,1кОи, емкости нагрузки <=200пФ <=0,1 мс.

• I Операции и средства поверки

• 1.1.    Поверка приборов показывающих должна проводиться в составе комбинации приборов.

• 1.2.    При проведении поверки показывающего прибора должны быть выполнены операции, указанные в таблице 1.

Таблица 1

При проведении поверки должны быть применены средства, укачанные в таблице 2.

Таблица 2

Примечание Допускается применять другие стандартизованные или нестандарт изованные средства поверки, у которых характеристики не хуже указанных в таблице 2 Например, поверочную установку КП-12652 с датчиком типа 30 3843 ТУ 4228-001-00225331-95

2. Требования безопасности

• 2 I При проведении поверки приборов показывающих должны быть соблюдены требования безопасности по ГОСТ 12 3 019-80 и ГОСТ 12.2 007.0-75

При этом должны быть соблюдены «Правила технической эксплуатации электроустановок потребителей» к «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором

• 3 Условия поверки и подготовка к ней

i I При проведении поверки должны быть соблюдены следующие условия температура окружающего воздуха (2О±5)°С,

• •  относительная влажность воздуха 45...80%,

• •  атмосферное давление 840... 1060i I la,

• •  плоскость шкалы показывающих приборов должна располагаться под углом

(20 -1,5) к вертикали для 45.3802,451 3802,

(2211,5) к вертикали для 56 3802;

• •  снятие показаний должно производиться при легком постукивании по корпусу комбинации приборов или при воздействии вибрации с ускорением до 3 м/с⁷ и частотой (5О12)Гц;

• •  напряжение питания для показывающих приборов 45.3802, 451.3802 должно быть (М.пд)В, для 56.3802...(13,5±О,1)В постоянного тока;

• •  определение метрологических характеристик и опробование должны проводиться на стенде согласно блок-схеме по приложению А

• 3.2    Перед проведением поверки должны быть соблюдены следующие: условия

• • поверяемые приборы показывающие должны быть выдержаны при температуре (2О±5) °C нс менее 24 ч, если они находились в других условиях,

• •  средства поверки должны быть подготовлены к работе в соответствии с нормативной и технической документацией на них

• 4 Проведение поверки

4 I Внешний осмотр

• 4.1.1 При внешнем осмотре должно быть установлено соответствие приборов показывающих следующим требованиям

• •  отсутствие механических повреждений, затрудняющих снятие показаний или влияющих на их точность (повреждение шкалы, стрелки, стекла и т.д ), а также пыли, грязи, и при первичной поверке грубых дефектов антикоррозионных покрытий;

• •  стрелка показывающего прибора должна находиться на начальной отметке шкалы (Юк.м/ч) без образования просвега

• •  внешний осмотр следует проводить визуально без применения увеличительных приборов с расстояния не менее 0.9 м

• 4.2    Опробование

4 2 1. С выхода генератора на вход прибора показывающего подать прямоугольные импульсы положительной полярности амгинггудой (6±1)В, длительностью (1±0,1)мс.

При плавном изменении частоты сигнала с выхода генератора довести стрелку до наибольшего значения диапазона показаний, затем до наименьшего значения, при этом стрелка должна перемещаться плавно без скачков и заеданий и возвращаться в исходное состояние по 4 I 1.2).

4 2.2. При постоянной частоте входного сигнала, соответствующей средней части шкалы прибора показывающею определить работоспособность суточного и суммарного отсчетных узлов до увеличения показаний пройденного'пути на I км на обоих отсчетных узлах Затем, нажав на кнопку сброса до упора , установить показания суточного отсчетного узла на нулевое значение Механизм отсчета пройденного пути считается выдержавшим опробование, если при подаче сигнала на вход покатывающего прибора начальный барабанчик суточного отсчетного узла вращается и при достижении им максимального значения происходит переключение на километровые барабанчики отсчетных узлов, а показание суточного отсчетного узла после нажатия на кнопку сброса устанааливаегся на 000,0 км и цифры находятся в пределах окна

4 1    <)|цх:де.лен|1састрологических характерно» ик

• 4.3.1 Проверку колебаний стрелки проводить на числовых отметках шкалы 40,80. 120 и 160 км/ч

11ри постоянной частоте сигнала на входе прибора показывающего стрелка не должна иметь колебаний, превышающих ±1км/ч

• 4.3.2. Определение основной погрешност и.

Действительное значение скорости V, км/ч, соответствующее частоте сигнала на входе прибора показывающего F, Гц. определять по формуле:

V=0,6xF (км/ч)

Основную погрешность прибора показывающего определять при увеличен ни частоты входного сигнала последовательно на числовых отметках шкалы 40. 60, 80. 120, 140, 160, 180км/ч Путем увеличения частоты входною сигнала установ»ггь стрелку на проверяемую числовую отметку, по контрольному прибору считывать частоту сигнала на входе поверяемого прибора показывающего. Частота входною сигнала по проверяемым числовым отметкам нс должна выходить за пределы, указанные в таблице 3, что соответствует пределам допускаемой погрешности показ ы-вающего прибора

.            Т аблиц;» 3

Погрешности измерения пройденного пути определяется на скорости 180 км/ч Для этого на генераторе установите частоту, равную 300 I и, что соответст вует скорости движения 180 км/ч За промежуток времени, равны»! 10 мин. визуально определите изменение показаний суточного отсчетного узла и количество импульсов, поступившее на прибор показывающий за заданный промежуток времени, измеренное частотомером в режиме непрерывного отсчета

Относительная погрешность отсчетного узла определите по формуле ₆-=^^£-l^x100%.

где £•     - относительная погрешность отсчетного узла. %;

• 5     - изменение показаний суточного отсчетного узла за заданное время,

ч - количество импульсов, поступившее на вход прибора показьтваюше-10 за заданное время,

к - число импульсов на I км пройденного пути (6000)

Полученная относительная погрешность измерения пройденного пути не должна выходить за пределы допускаемой погрешности отсчетного узла ±1%

4 3 3. Пронерку вариации показаний проводить на числовой отметке шкалы 100 км/ч.

Стрелку прибора показывающего путем плавного увеличения частоты входного сигнала установить на числовую отметку 100 км/ч и определить действительнее значение скорости по 4 3.2 Затем, увеличивая частоту входной) сигнала, довести стрелку до числовой отметки 180км/ч, после чего, плавно уменьшая частоту сягиа-ла. довести стрелку до числовой отметки 100км/ч и снова определ1ггь действителн,-ное значение скорости. Разность результатов нс должна превышать 3км/ч

5. Оформление результатов поверки.

• 5.1    Положительные результаты поверки следует оформлять клеймением прибора показывающего или.на корпусной детали комбинации приборов.

• 5.2    При отрицательных результатах поверки комбинацию приборов запрещаю! к выпуску в обращение и применению.

Технический директор ООО «Завод « Автопрнбор»

Главный технолог

Главный конструктор

Исполнители:

Сухарев

Худя ко в

Орлов

Зам главного конструктора

(Руководигель разработки)

Главный мстролог

Каминский

НК Кукушкина

Коряжнов Крылов

Смирнова

Утвенко

В В

Л Ф

в к

1(ачальник КБ электрических спидометр

I Начальник БИ

Приложение А

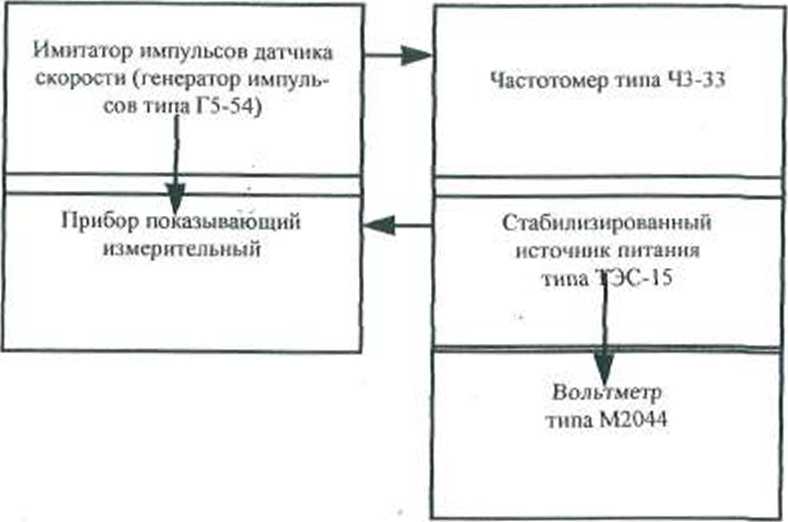

(Обязательное) Блок-схема стенда

Примечание - Допускается применение другого оборудования. у которого ха-рактерисгики нс хуже, чем у указанного
