    • СОГЛАСОВАНО

    УТВЕРЖДАЮ

    Генеральный директор

    ООО «Инженерный центр «Энергосервис»

    Технический директор ООО «ИЦРМ»

    УСТРОЙСТВА ИЗМЕРИТЕЛЬНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ ESM

    ESM.422160.001 МП

    Методика поверки

    г. Видное

    2016 г.

    Содержание

    ПРИЛОЖЕНИЕ А (обязательное)

    ПРИЛОЖЕНИЕ Б (обязательное)

    ПРИЛОЖЕНИЕ В (рекомендуемое)

    1 ВВОДНАЯ ЧАСТЬ

    • 1.1 Настоящая методика поверки устанавливает методы и средства первичной, периодической и первичной после ремонта поверок устройств измерительных многофункциональных ESM (далее - устройств ESM).

    • 1.2 Устройства ESM подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 12 лет для модификаций ESM-HV, ESM-ET и не реже одного раза в 16 лет для модификации ESM-SV.

    2 ОПЕРАЦИИ ПОВЕРКИ

    • 2.1 Операции, выполняемые при поверке устройств ESM, и порядок их выполнения

    приведены в таблице 1. Таблица 1

    № п/п

    Наименование операции поверки

    Номер пункта методики поверки

    Необходимость выполнения

    при первичной поверке и после ремонта

    при периодической поверке

    1

    Внешний осмотр

    8.1

    Да

    Да

    2

    Проверка электрического сопротивления изоляции

    8.2

    Да

    Да

    3

    Опробование

    8.3

    Да

    Да

    4

    Подтверждение соответствия программного обеспечения

    8.4

    Да

    Да

    5

    Проверка метрологических характеристик

    8.5

    Да

    Да

    • 2.2 При получении отрицательного результата в процессе выполнения любой из операций поверки устройства ESM бракуют, их поверку прекращают.

    • 2.3 После устранения недостатков, вызвавших отрицательный результат, устройства ESM вновь представляют на поверку.

    3 СРЕДСТВА ПОВЕРКИ

    3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 2.

    Таблица2

    Наименование, обозначение

    Тип

    Требуемые характеристики

    Основные средства поверки для модификаций ESM-HV

    Установка поверочная универсальная

    УППУ-МЭ3.1К

    Г.р. №39138-08

    Основные средства поверки для модификаций ESM-SV

    Калибратор цифровых сигналов

    КЦ61850

    Г.р. №66142-16

    Основные средства поверки для модификаций ESM-ET

    Установка поверочная универсальная

    УППУ-МЭ3.1К

    Г.р. №39138-08

    Мультиметр 1)

    3458А

    Г.р. № 25900-03

    Основные средства поверки для модификаций ESM-.. .-PMU

    Установка многофункциональная измерительная 2)

    CMC256plus

    Г.р. №26170-09

    Наименование, обозначение

    Тип

    Требуемые характеристики

    Вспомогательные средства поверки

    Мегаомметр

    ЭСО202

    Г.р. № 14883-95

    Преобразователь фиктивной мощности ”

    ПФМ

    -

    Термогигрометр

    ИВА-6

    Г.р. №46434-11

    Персональный компьютер, программное обеспечение

    -

    -

    Стенд для подключения устройств ESM

    ЭНСП-02

    -

    Примечания

    ' * Применяется только при поверке модификации ESM-ET для проверки преобразователя фиктивной мощности ПФМ;

    2) Применяется только при проверке погрешности измерения частоты модификации ESM-HV-...-PMU

    • 3.2 Допускается использование других средств измерений, обеспечивающих измерение соответствующих параметров или установку испытательных сигналов с требуемой точностью.

    • 3.3 Для автоматизации процесса проверки метрологических характеристик устройств ESM применяются:

    • - ПО «MeterTest», предназначенное для установки испытательных сигналов на генераторах сигналов, считывания и отображения результатов измерений с эталонного и поверяемого устройства, формирования протокола поверки в соответствии с формой в Приложении В;

    • - стенды ЭНСП-02, предназначенные для одновременного подключения нескольких устройств ESM к эталонному оборудованию.

    4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

    • 4.1 К проведению поверки допускают лица, изучившие эксплуатационные документы поверяемых устройств и применяемых средств поверки, имеющие навык работы на персональном компьютере (далее - ПК).

    • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1 000 В с квалификационной группой по электробезопасности не ниже III.

    5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок».

    • 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

    • 5.3 Должны быть обеспечены требования безопасности, изложенные в эксплуатационных документах на устройства ESM и применяемые средства поверки.

    6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 6.1 При проведении поверки должны быть соблюдены следующие условия:

    • -  температура окружающего воздуха - плюс (20 ± 5) °C;

    • -  относительная влажность окружающего воздуха - от 30 до 80 %;

    • -  атмосферное давление - от 80 до 106,7 кПа.

    7 ПОДГОТОВКА К ПОВЕРКЕ

    • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

    • - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

    • - выдержать устройства ESM в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

    • - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены).

    8 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 8.1 Внешний осмотр

    При внешнем осмотре проверяют соответствие устройств ESM следующим требованиям:

    • - лицевая панель устройств должна быть чистой и иметь четкую маркировку;

    • - должны отсутствовать механические повреждения корпуса, крышки, присоединительных контактов;

    • - входные зажимы должны иметь все винты, резьба и шлицы винтов должны быть исправны;

    • - в комплекте устройства должен быть формуляр.

    Результаты проверки считаются положительными, если выполняются все вышеуказанные требования.

    • 8.2 Проверка электрического сопротивления изоляции

    Проверку электрического сопротивления изоляции проводить при помощи мегаомметра ЭСО202 (далее - мегаомметр) испытательным напряжением 500 В с соответствии с ГОСТ 22261-94 между всеми независимыми цепями. К независимым цепям относятся:

    • - порт заземления;

    • - соединенные вместе входные цепи напряжения;

    • - соединенные вместе входные цепи тока;

    • - соединенные вместе контакты цепей питания;

    • - соединенные вместе контакты каждого информационного порта.

    Результаты проверки считают удовлетворительными, если измеренное значение электрического сопротивления изоляции составило не менее 100 МОм.

    • 8.3 Опробование

    Проверку проводить в следующей последовательности. На устройство ESM подать питание. Должны засветиться светодиодные индикаторы, расположенные на лицевой панели.

    Произвести проверку обмена данными с ПК при помощи программного обеспечения (далее - ПО), поставляемого в комплекте с поверяемым устройством.

    Результат проверки считается положительным, если осуществляется обмен данными между устройством ESM и ПК.

    • 8.4 Подтверждение соответствия программного обеспечения

    Проверка проводится в следующей последовательности:

    • - подключить устройство ESM к ПК в соответствии с руководством по эксплуатации;

    • - включить устройство ESM;

    • - запустить ПО «ES BootLoader»;

    • - для соединения с устройством ESM нажать кнопку «Connect», далее перейти во вкладку «Служебные операции» и нажать кнопку «Считать метрологически значимую часть ПО»;

    • - должно появиться окно, в котором отобразятся наименование и версия программного обеспечения.

    • - сравнить наименование и версию программного обеспечения, отображаемые в ПО «ES BootLoader», с данными представленными в описании типа.

    Результаты проверки считаются положительными, если отображаемые в ПО «ES Boot-Loader» наименование и версия ПО соответствуют данным, представленным в описании типа.

    • 8.5 Проверка метрологических характеристик

      • 8.5.1  Погрешности измерения, в зависимости от способа нормирования допускаемых погрешностей (допускаемых основных погрешностей), рассчитывают по формулам (1) и (2):

    • - абсолютную погрешность AY, в единицах измеряемой величины:

    М=хим-хэ,                      (1)

    где Хюм - значение измеряемой величины, считанное с поверяемого устройства;

    Хэ - значение измеряемой величины, установленное по эталонному средству измерения;

    • - относительную погрешность 8Х, %:

    8Х = Х^ЗМ~Х^-Л00-,                            (2)

    Хизм

    • 8.5.2  Проверка погрешности измерений напряжения, силы тока, частоты, углов фазовых сдвигов, электрической мощности и энергии.

      • 8.5.2.1 Проверка модификации ESM-HV

        • 8.5.2.1.1 Проверку погрешности измерений напряжения, силы тока, углов фазовых сдвигов, электрической мощности модификации ESM-HV проводят при помощи установки поверочной универсальной УППУ-МЭ 3.1 К (далее - УППУ) в следующей последовательности:

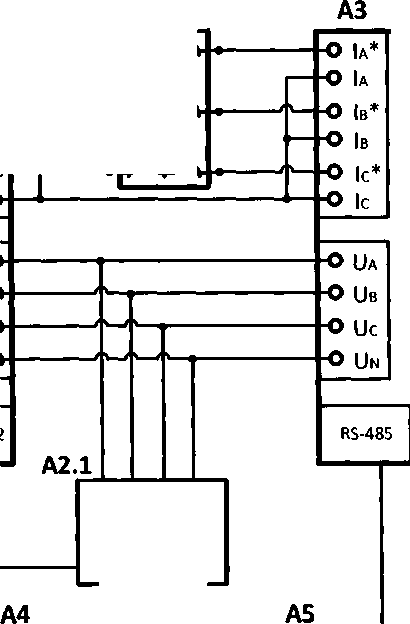

    • 1) собрать схему, представленную на рисунке Б. 1 Приложения Б, без подключения импульсного выхода устройства ESM;

    • 2) подготовить к работе и включить приборы согласно руководствам по эксплуатации;

    • 3) произвести подключение устройства ESM к ПК при помощи ПО, входящего в комплект;

    • 4) при помощи УППУ подать на измерительные входы устройства ESM испытательный сигнал 1 с характеристиками, приведенными в таблице 3 (при частоте переменного тока 50 Гц);

    Таблица 3

    № п/п

    Параметр

    Испытательный сигнал

    1

    2

    3

    4

    5

    6

    7

    8

    1

    UА, В

    2

    t/в, в

    t/ном

    2,0-t/HOM0

    l,15-t/„OM

    0,9- t/ном

    0,7-t/ном

    0,5-t/ном

    0,25-7/ном

    0,l-t/ном

    3

    t/c,B

    4

    /л, А

    5

    1в, А

    /ном

    2,0-/ном

    1,5-/ном

    0,5’/ном

    0,1'/ном

    0,01 -/ном

    0,7-/Ном

    0,2-/ном

    6

    1с, А

    7

    (рилв

    8

    <ривс

    120°

    120°

    120°

    120°

    120°

    120°

    120°

    120°

    9

    <PUCA

    10

    (PIAB

    И

    <Р1ВС

    120°

    120°

    120°

    120°

    120°

    120°

    120°

    120°

    12

    (PICA

    13

    <PUIA

    14

    (PU1B

    0°

    60°

    1 o> о о

    120°

    -120°

    -180°

    30°

    О

    О СП

    1

    15

    (puic

    Примечание

    11 При проверке модификации ESM-HV690 задается значение равное 1,15-Сном

    • 5) при помощи устройства ESM и прибора электроизмерительного эталонного многофункционального Энергомонитор-3.1К (далее - Энергомонитор-3.1 К), входящего в состав УППУ, измерить испытательный сигнал, воспроизведенный УПГГУ;

    • 6) сравнить измеренные значения и рассчитать погрешность измерения по формулам (1) или (2) в зависимости от способа нормирования;

    • 7) повторить пп. 4)-6) для всех испытательных сигналов, представленных в таблице 3;

    • 8) результат проверки занести в протокол поверки, представленный в Приложении В.

    Результат проверки считается положительным, если полученные значения погрешностей не превышают пределов, представленных в Приложении А.

    • 8.5.2.1.2 Проверка погрешности измерения частоты переменного тока.

    Проверку проводить при помощи УППУ в следующей последовательности:

    • 1) собрать схему, представленную на рисунке Б. 1 Приложения Б, без подключения импульсного выхода устройства ESM;

    • 2) подготовить к работе и включить приборы согласно руководствам по эксплуатации;

    • 3) произвести подключение устройства ESM к ПК при помощи ПО, входящего в комплект;

    • 4) при помощи УППУ воспроизвести испытательный сигнал частоты переменного тока

    • 42.5 Гц со значением напряжения переменного тока, равного t/ном;

    • 5) при помощи Энергомонитора-3.1 К и устройства ESM измерить испытательный сигнал, воспроизведенный УППУ;

    • 6) сравнить измеренные значения частоты переменного тока и рассчитать абсолютную погрешность измерения частоты переменного тока по формуле (1);

    • 7) повторить поочерёдно пп. 4)-6) при значениях частоты переменного тока 45, 50, 55,

    • 57.5 Гц;

    • 8) повторить поочерёдно пп. 2)-7) при значениях напряжения переменного тока 0,1 • и 2,0-(/ном (или 1,15-С/ном - для модификации ESM-HV690).

    Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределы, представленные в Приложении А.

    • 8.5.2.1.3 Для проверки допускаемой абсолютной погрешности измерения частоты переменного тока модификации ESM-HV-...-PMU в качестве эталонного оборудования применяется установка многофункциональная измерительная CMC256plus. Схема подключения аналогична схеме на рисунке Б.1. Проверка проводится аналогично пп. 4)-8) п.8.5.2.1.2. Результаты измерений устройства ESM-HV-...-PMU сравнить со значениями, заданными на установке CMC256plus.

    Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределы, представленные в Приложении А.

    • 8.5.2.1.4 Проверка допускаемых относительных погрешностей измерения активной и реактивной электрической мощности и энергии.

    Проверку относительной погрешности при измерении активной (реактивной) мощности и энергии проводить одновременно при помощи УППУ при значениях входного сигнала, указанных в таблицах 4-11 в следующей последовательности:

    • 1) собрать схему, представленную на рисунке Б.1 Приложения Б;

    • 2) подключить считывающее устройство (входящее в состав УППУ) к импульсному выходу устройства ESM;

    • 3) установить одинаковые значения постоянной счетчика на УППУ и устройстве ESM;

    • 4) последовательно провести испытания для прямого направления активной энергии следующим образом:

    -установить на выходе УППУ испытательные сигналы в соответствии с таблицами 4-7 с продолжительностью каждого сигнала не менее 20 с;

    - считать с установки УППУ значения погрешностей измерения энергии прямого и обратного направлений <5^, %;

    • 5) повторить п.4) для проверки обратного направления активной электрической энергии. Для проверки произвольно выбрать 3 испытательных сигнала для каждой из таблиц 4-7.

    • 6) последовательно провести испытания (таблицы 8-11) для прямого и обратного направлений реактивной энергии, выполнив действия в п. 4)-5).

    Результаты проверки считаются положительными, если полученные значения погрешностей измерения активной и реактивной энергии не превышают значений, приведенных в таблицах 4-11.

    Таблица 4 - Проверка погрешности измерения активной энергии для устройств ESM класса точности 0,2S при симметричной нагрузке

    Номер испытания

    Значение силы тока, А

    Коэффициент

    МОЩНОСТИ COS

    Пределы допускаемой основной относительной погрешности при измерении активной энергии, %

    1

    0,01 ‘/ном

    1,0

    ±0,4

    2

    0,05 Тном

    ±0,2

    3

    /ном

    ±0,2

    4

    /макс

    ±0,2

    5

    0,027Ном

    0,8 С

    ±0,5

    6

    0, 1 7ном

    ±0,3

    7

    /ном

    ±0,3

    8

    /макс

    ±0,3

    9

    0,027Ном

    0,5 L

    ±0,5

    10

    0,17ном

    ±0,3

    11

    /ном

    ±0,3

    Номер испытания

    Значение силы тока, А

    Коэффициент МОЩНОСТИ COS (р

    Пределы допускаемой основной относительной погрешности при измерении активной энергии, %

    12

    /макс

    ±0,3

    Примечания

    Знаком «Ь» обозначена индуктивная нагрузка, знаком «С» емкостная нагрузка

    Таблица 5 - Проверка погрешности измерения активной энергии для устройств ESM класса точности 0,2S при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

    Номер испытания

    Значение силы тока, А

    Коэффициент

    МОЩНОСТИ COS (р

    Пределы допускаемой основной относительной погрешности при измерении активной энергии, %

    1

    0,057Ном

    1,0

    ±0,3

    2

    /ном

    ±0,3

    3

    /макс

    ±0,3

    3

    0,17ном

    0,5 L

    ±0,4

    5

    /ном

    ±0,4

    6

    /макс

    ±0,4

    Таблица 6 - Проверка погрешности измерения активной энергии для устройств ESM класса

    точности С

    >,5S при симметричной наг

    рузке

    Номер испытания

    Значение силы тока, А

    Коэффициент МОЩНОСТИ COS (р

    Пределы допускаемой основной относительной погрешности при измерении активной энергии, %

    1

    0,017ном

    1,0

    ±1,0

    2

    0,05 7ном

    ±0,5

    3

    /ном

    ±0,5

    4

    /макс

    ±0,5

    5

    0,027Ном

    0,8 С

    ±1,0

    6

    0,1 7ном

    ±0,6

    7

    /ном

    ±0,6

    8

    /макс

    ±0,6

    9

    0,027Ном

    0,5 L

    ±1,0

    10

    0, 1 7ном

    ±0,6

    11

    /ном

    ±0,6

    12

    /макс

    ±0,6

    Таблица 7 - Проверка погрешности измерения активной энергии для устройств ESM класса точности 0,5S при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

    Номер испытания

    Значение силы тока, А

    Коэффициент мощности cos (р

    Пределы допускаемой основной относительной погрешности при измерении активной энергии, %

    1

    0,05 7ном

    1,0

    ±0,6

    Номер испытания

    Значение силы тока, А

    Коэффициент МОЩНОСТИ cos <р

    Пределы допускаемой основной относительной погрешности при измерении активной энергии, %

    2

    /ном

    ±0,6

    3

    /макс

    ±0,6

    4

    0,1'/ном

    0,5 L

    ±1,0

    5

    /ном

    ±1,0

    6

    /макс

    ±1,0

    Таблица 8 - Проверка погрешности измерения реактивной энергии для устройств ESM класса

    точности 1 при симметричной нагрузке

    Номер испытания

    Значение силы тока, А

    Коэффициент sin

    Пределы допускаемой основной относительной погрешности при измерении реактивной энергии, %

    1

    0,027ном

    1,0

    ±1,5

    2

    0,05 */ном

    ±1,0

    3

    /ном

    ±1,0

    4

    /макс

    ±1,0

    5

    0,05 7ном

    0,5 L

    ±1,5

    6

    0,17ном

    ±1,0

    7

    /ном

    ±1,0

    8

    /макс

    ±1,0

    9

    0,17ном

    0,25 С

    ±1,5

    10

    /ном

    ±1,5

    11

    /макс

    ±1,5

    Таблица 9 - Проверка погрешности измерения реактивной энергии для устройств ESM класса точности 1 при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

    Номер испытания

    Значение силы тока, А

    Коэффициент sin <р

    Пределы допускаемой основной относительной погрешности при измерении реактивной энергии, %

    1

    0,05 7ном

    1,0

    ±1,5

    2

    /ном

    ±1,5

    3

    /макс

    ±1,5

    4

    0,17ном

    0,5 L

    ±1,5

    5

    /ном

    ±1,5

    6

    /макс

    ±1,5

    Таблица 10 - Проверка погрешности измерения реактивной энергии при симметричной нагрузке для устройств ESM класса точности 0,5 при симметричной многофазной нагрузке

    Номер испытания

    Значение силы тока, А

    Коэффициент sin (р

    Пределы допускаемой основной относительной погрешности при измерении реактивной энергии, %

    1

    0,027Ном

    1,0

    ±0,8

    Номер испытания

    Значение силы тока, А

    Коэффициент sin (р

    Пределы допускаемой основной относительной погрешности при измерении реактивной энергии, %

    2

    0,057НОм

    ±0,5

    3

    /ном

    ±0,5

    4

    /макс

    ±0,5

    5

    0,05 "/ном

    0,5 L

    ±0,8

    6

    0,1 '/ном

    ±0,5

    7

    /ном

    ±0,5

    8

    /макс

    ±0,5

    9

    0,1 '/ном

    0,25 С

    ±0,8

    10

    /ном

    ±0,8

    11

    /макс

    ±0,8

    Таблица 11 - Проверка погрешности измерения реактивной энергии при симметричной нагрузке для устройств ESM класса точности 0,5 при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

    Номер испытания

    Значение силы тока, А

    Коэффициент sin (р

    Пределы допускаемой основной относительной погрешности при измерении реактивной энергии, %

    1

    0,05 ‘/ном

    1,0

    ±0,5

    2

    /ном

    ±0,5

    3

    /макс

    ±0,5

    4

    0,1 ’/ном

    0,5 L

    ±0,8

    5

    /ном

    ±0,8

    6

    /макс

    ±0,8

    • 8.5.2.2 Проверка модификации ESM-SV

    Проверку допускаемых погрешностей измерения проводить аналогично п.8.5.2.1, в качестве эталонного оборудования использовать калибратор цифровых сигналов КЦ61850. Схема проверки представлена на рисунке Б.2 Приложения Б.

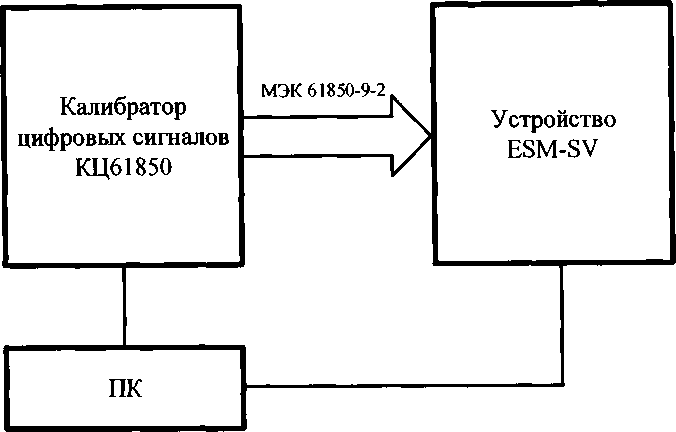

    При помощи калибратора цифровых сигналов КЦ61850 воспроизвести испытательные сигналы, приведенные в п.8.5.2.1. Проверку измерения активной и реактивной электрической энергии произвести по испытательным сигналам, указанным в таблицах 4, 6, 8, 10, при этом продолжительность каждого испытательного сигнала должна составлять не менее 20 с.

    Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределов, установленных в Приложении А.

    • 8.5.2.3 Проверка модификации ESM-ET

      • 8.5.2.3.1 Определение коэффициентов деления каналов напряжения преобразователя фиктивной мощности ПФМ (далее - ПФМ) проводится следующим образом:

    • 1) собрать схему, представленную на рисунке Б.З Приложения Б;

    • 2) подготовить к работе и включить приборы согласно руководствам по эксплуатации;

    • 3) при помощи УППУ воспроизвести испытательный сигнал напряжения переменного тока частотой 50 Гц равный При этом определяется по формуле:

    UHOM ~ К*](ПФМ) ' ^U(ET)hom ’

    (3)

    где UU{Er}H0M - номинальное значение входного напряжения устройства ESM-ET по каналам напряжения, В;

    К*и(ПФМ} - номинальный коэффициент деления каналов напряжения ПФМ, указанный в паспорте.

    • 4) при помощи Энергомонитора 3.1 К, входящего в состав УППУ, и мультиметра 3458А (далее - 3458А) произвести измерение напряжения переменного тока на входе и выходе ПФМ соответственно;

    • 5) действительные значения коэффициентов деления каналов напряжения ПФМ рассчитываются по формуле:

      КщПФМ) ~

      UУППУ ^3458Л

      (4)

    гДе Цщу - значение напряжения переменного тока, измеренное при помощи Энергомонитора 3.1К, В;

    - значение напряжения переменного тока, измеренное при помощи 3458А, В.

    • 6) Повторить пункты 3)-5) при значениях частоты переменного тока 42,5 и 57,5 Гц.

    • 7) Повторить пункты 3)-6) при значениях напряжения переменного тока 0,1 •     0,5-

    1,5-^,2-ц^.

    • 8) Рассчитать среднее значение коэффициентов деления каналов напряжения ПФМ и присвоить данное значение поканально. Результат занести в протокол поверки.

    • 8.5.2.3.2 Определение значений сопротивления шунтов в каналах тока ПФМ проводится следующим образом:

    • 1) собрать схему, представленную на рисунке Б.З Приложения Б;

    • 2) подготовить к работе и включить приборы согласно руководствам по эксплуатации;

    • 3) при помощи УППУ воспроизвести испытательный сигнал силы переменного тока частотой 50 Гц равный 1^. При этом определяется по формуле:

    j! _        )иол<                                                            /г,

    1ном ~ п*       ,

    К-ППФЫ)

    где ^1{ег)ном ~ номинальное значение входного напряжения устройства ESM-ET по каналам тока, В;

    ^■нпфм') ~ номинальное значение сопротивления шунтов в каналах тока ПФМ, указанное в паспорте.

    • 4) при помощи Энергомонитора 3.1 К произвести измерение силы переменного тока на входе, при помощи 3458А произвести измерение напряжения на выходе ПФМ;

    • 5) действительные значения сопротивления шунтов в каналах тока ПФМ рассчитываются по формуле:

    п _ U3458A Л!(ПФМ) j

    (6)

    УППУ

    ■* V7777V

    где lynny ~ значение силы переменного тока, измеренное при помощи Энергомонитора 3.1К, В;

    - значение напряжения переменного тока, измеренное при помощи 3458А, В.

    • 6) Повторить пункты 3)-5) при значениях частоты переменного тока 42,5 Гц и 57,5 Гц.

    • 7) Повторить пункты 3)-6) при значениях силы переменного тока 0,01 • 1^, 0,5•    ,1,5-

    • 8) Рассчитать средние значения сопротивления шунтов в каналах тока ПФМ и присвоить данное значение поканально. Результат занести в протокол поверки.

    • 8.5.2.3.3 Проверку допускаемых погрешностей измерения проводить следующим образом:

    • 1) проверку допускаемых погрешностей измерения проводить аналогично п.8.5.2.1 по схеме, представленной на рисунке Б.4 Приложения Б.

    • 2) перед проверкой установить в устройстве ESM значения коэффициентов масштабного преобразования для каналов напряжения, равные Кщпфм), гДе К-и(ПФМ) ~ значения, полу-

    ченные по формуле (4), и для каналов тока, равные------, где        значения, полученные

    КцПФМ)

    по формуле (6).

    • 3) задать испытательные сигналы, установленные в п.8.5.2.1, при этом в качестве номинального значения напряжения использовать значение в качестве номинального значения т/                                                                                             т/

    тока - значение , в качестве максимального значения тока - значение 1^, которое определяется по формуле:

    (7)

    где Uhedmk: ~ максимальное значение входного напряжения устройства ESM-ET по каналам тока, В;

    ^/(77<аю _ номинальное значение сопротивления шунтов в каналах тока ПФМ, указанное в паспорте.

    • 4) снять показания измерений с устройства ESM и сравнить со значениями, измеренными Энергомонитор 3.1 К;

    • 5) рассчитать погрешности измерений, в зависимости от способа нормирования допускаемых основных погрешностей, по формулам (1) и (2);

    • 6) занести результаты измерений в протокол поверки.

    Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов, представленных в Приложении А.

    9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 9.1 Устройство ESM, прошедшее поверку с положительными результатами, признают годным и наносят на него оттиск клейма поверителя или знак поверки в виде наклейки.

    • 9.2 Положительные результаты поверки оформляются записью в свидетельстве о поверке или в соответствующем разделе формуляра, заверяются подписью и оттиском клейма поверителя.

    • 9.3 Результаты поверки вносят в протокол поверки, оформленный по форме, приведенной в приложении В.

    • 9.4 Устройство ESM, прошедшее поверку с отрицательными результатами, бракуют. Клеймо предыдущей поверки гасят, а устройство отправляют в ремонт. В формуляр вносят запись о непригодности с указанием причин.

    ПРИЛОЖЕНИЕ А (обязательное)

    Метрологические характеристики устройств ESM

    Таблица А. 1 - Основные метрологические характеристики устройств ESM модификации ESM-HV

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной Д, относительной 8, %, приведенной у1}, %)

    Модификация

    Параметры электрической энергии

    1

    Активная электрическая энергия Wp, кВт-ч

    ГОСТ 31819.22-

    2012

    Класс точности:

    0,2S

    ...-02...

    Класс точности:

    0,5S

    ...-05...

    2

    Активная трехфазная энергия основной частоты FPp(i), активная энергия прямой последовательности FFpi, кВт-ч

    ОТ 0,017ном до 2,0-/Ном

    ОТ 0,2-[/ном ДО 2,0-[/ном8)

    ±0,4 (8)

    ДЛЯ 0,0 Т/ном </< 0,05‘/номj 0,8 < |Кр| < 1; где Кр = Р/S'

    ±0,2(8)

    ДЛЯ 0,05-/ном < / < 2,0-/ном;

    0,8 < |А> | < 1

    ±0,5 (8)

    ДЛЯ 0,02-Тном </<0,1 ‘/ном 0,5 < |/Ср| < 0,8

    ±0,3 (8)

    ДЛЯ 0,1‘/ном < / < 2,0’/ном^ 0,5 < |/Ср | < 0,8

    ±0,5(8)

    для 0,1 -/ном < / < 2,07Ном;

    0,25 <|Хр|< 0,5

    ...-02...

    ±1,0 (8) для 0,01 -/ном < / < 0,05 7Ном;

    ъ$<\кР\<\-

    ±0,5 (8) для 0,057ном < / < 2,07ном;

    0,8 < \КР\< 1

    ±1,0 (8)

    ДЛЯ 0,02-/ном < / < 0,1'/homJ 0,5<|Кр|<0,8

    ±0,6 (8)

    ДЛЯ 0,1 ‘/ном < / < 2,0-/ном;

    0,5 < |Кр| < 0,8

    ...-05...

    № п/п

    Измеряемый параметр

    Диапазон измерений

    1ределы допускаемой основной погрешности (абсолютной Д, относительной 8, %, приведенной   %)

    Модификация

    ±1,0 (8)

    ДЛЯ 0,1'Лом < I — 2,0’/ном5

    0,25 < |Л> | < 0,5

    3

    ’еактивная электрическая энергия Hq, квар-ч

    ГОСТ 31819.23-2012

    Класс точности:

    0,5 2)

    ...-02...

    Класс точности:

    1,0

    ...-05...

    4

    Реактивная трехфазная энергия основной частоты 1Pq(1), реактивная энергия прямой последовательности FPqi, квар-ч

    ОТ 0,02-/ном до 2,0-/ном

    ОТ 0,2-Лном до 2,0-Лном8)

    ±0,8 (8)

    для 0,02-/ном < 7 < 0,05-/ном;

    0,8 < \sin < 1

    ±0,5 (8)

    для 0,05-/ном <I < 2,0-/ном^

    0,8 < \sin < 1

    ±0,8 (8)

    ДЛЯ 0,05-/ном < 7 < 0,1 ‘/ном^

    0,5 < \sin <р\ < 0,8

    ±0,5 (8)

    ДЛЯ 0,1 ’/ном <I < 2,07ном;

    0,5 < \sin <р\ < 0,8

    ±0,8 (8)

    для 0,17ном < / < 2,07ном^

    0,25 < \sin <р\ < 0,5

    ...-02...

    ±1,5 (8)

    для 0,02-Аюм < 7 < 0,05-/«ом;

    0,8 < \sin <р\ < 1

    ±1,0 (8) для 0,05 7ном < I < 2,07Ном;

    0,8 < \sin <р\ < 1

    ±1,5 (8) для 0,057ном </<0,17ном^

    0,5 < \sin <р\ < 0,8

    ±1,0 (8)

    для 0,1-/ном < 1 < 2,0-7ном;

    0,5 < \sin (р\ < 0,8

    ...-05...

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной Л, относительной 5, %, приведенной у1’, %)

    Модификация

    ±1,5 (8)

    ДЛЯ 0,1 '/ном S / < 2,0'/ном^ 0,25 < \sin (р\ < 0,5

    Параметры напряжения и силы переменного тока

    5

    Среднеквадратическое значение фазного (линейного) напряжения [/НОм, В3)

    ОТ 0,Ь t/ном до

    8> £ С/ном

    ±(0,1+0,01- |[/hom/U-1|) (8)

    -...А

    ±(0,2+0,01 -|[/ном/и-1|) (8)

    -...S

    6

    Среднеквадратическое значение напряжения прямой последовательности U\, В

    ОТ 0,1-[/ном до 9'77   8>

    £ СУном

    ±(0,1+0,01-|[/ном/U-1|) (8)

    -...А

    ±(0,2+0,01-1 [/ном/U - 1|) (8)

    -...S

    7

    Среднеквадратическое значение напряжения об-затной [/2, нулевой Uq последовательности, В

    ОТ 0 ДО 2-{/ном8)

    ±0,1 (у)

    ДЛЯ 0,5' [/ном S U < 2,0' [/ном; /С2и<15 %; /Сои<15 %

    -...А

    ±0,2 (у)

    ДЛЯ 0,5' [/ном < U< 2,0' Сном; /Сги<15 %; /Сои<15 %

    -...S

    8

    Положительное отклонение фазного (линейного) напряжения dU(+), %

    от 0 до 100

    ±0,1 (Д)

    -...А

    ±0,2 (Д)

    -...S

    9

    Отрицательное отклонение фазного (линейного) напряжения 8U(.), %

    от 0 до 90

    ±0,1 (Д)

    -...А

    ±0,2 (Д)

    -...S

    10

    Установившееся отклонение фазного (линейного) напряжения <5 Uy, %

    от -90 до 100

    ±0,1 (Д)

    -...А

    ±0,2 (Д)

    -...S

    11

    Среднеквадратическое значение и-ой гармонической составляющей фазного (линейного) напряжения Цп)4) (п=2..,50), В

    ОТ 0 ДО 0,5'[/ном

    ±0,0005-[/„ом (Д) ДЛЯ £/(n)<0,01' [/ном

    ±5 (8) для ЦП) >0,0 1' Uном

    -...А -...S

    12

    Коэффициент и-ой гармонической составляющей фазного (линейного) напряжения Ки(п) (п=2...5О), %

    от 0 до 50

    ±0,05 (Д) для Ku(n) < 1 %

    ±5 (8) для К’и(п) > 1 %

    -...А -...S

    13

    Коэффициент искажения синусоидальности кривой напряжения /Си, %

    от 0 до 50

    ±0,05 (Д) для Ku < 1 %

    ±5 (8) для /Си > 1 %

    -...А -...S

    14

    Коэффициент несиммет-рии напряжений по обратной последовательности К2и, %

    от 0 до 20

    ±0,15 (Д)

    для 0,5 ■ Uном < U < 2,0 ■ Uном

    -...А

    ±0,3 (Д)

    ДЛЯ 0,5' [/ном — U < 2,0" [/ном

    -...S

    № п/п

    Измеряемый параметр

    Диапазон измерений

    пределы допускаемой основной погрешности (абсолютной Д, относительной 5, %, приведенной 7*\ %)

    Модификация

    15

    Соэффициент несиммет-эии напряжений по нулевой последовательности Али, %

    ±0,15 (Д)

    для 0,5 ■ Uном U < 2,0 ■ Uном

    -...А

    от 0 ДО 20

    ±0,3 (Д)

    для 0,5 ■ Сном < U < 2,0’ Uhom

    -...S

    16

    Среднеквадратическое значение /и-ой интергармонической составляющей фазного (линейного) напряжения Cisg(m) (m=0,5...49,5), В

    от Одо 0,15-Сном

    ±0,005-Сном (Д)

    ДЛЯ Цп)<0,01-С/ном

    ±5 (5) для Cisg(m) >0,01 • Сном

    -...А -...S

    17

    Угол фазового сдвига между фазными напряжениями основной частоты 0и, °

    от-180 до 180

    ±0,1 (Д)

    -...А -...S

    18

    Частота переменного тока Л Гц

    от 42,5 до 57,5

    ±0,01 (Д)7)

    -...А -...S

    19

    Отклонение частоты Д/, Гц

    от -7,5 до +7,5

    ±0,01 (Д)7)

    -...А -...S

    20

    Среднеквадратическое значение силы переменного тока, А5)

    От0,017НомДО

    2,0'/ном

    ±(0,1+0,005- |/ном/7- 1|) (6)

    -...А

    ±(0,2+0,005- 17ном/7- 1|) (8)

    -...S

    21

    Среднеквадратическое значение силы переменного тока прямой последовательности Ц основной частоты, А

    от 0,017Ном до 2,07НОМ

    ±(0,1+0,005- 1Zhom/Z- 1|) (8)

    -...А

    ±(0,2+0,005- |ZHom/Z- 1|) (8)

    -...S

    22

    Среднеквадратическое значение силы переменного тока обратной Z2, нулевой 70 последовательности основной частоты, А

    от 0 до 2,07ном

    ±0,1 (7)

    -...А

    ±0,2 (у)

    -...S

    23

    Среднеквадратическое значение и-ой гармонической составляющей силы переменного тока 7(п), А

    от 0 до 0,57Ном

    ±0,0005 -/ном (Д) для 7(п) < 0,01 '/ном

    ±5 (6) для 7(П)> 0,017ном

    -...А -...S

    24

    Коэффициент и-ой гармонической составляющей тока (пофазно) К1(п) %

    от 0 до 50

    ±0,05 (Д) для Aj(n) < 1 %

    ±5 (8) для Кцп) > 1 %

    -...А

    -...S

    25

    Коэффициент искажения синусоидальности кривой тока К], %

    от 0 до 50

    ±0,05 (Д) для К\ < 1 %

    ±5 (8) для К\ > 1 %

    -...А -...S

    от 0 до 20

    ±0,15 (Д)

    -...А

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Лределы допускаемой основной погрешности (абсолютной А, относительной 8, %, приведенной   %)

    Модификация

    26

    Соэффициент несиммет-эии тока по обратной последовательности К2\, %

    ±0,3 (А)

    -...S

    27

    коэффициент несиммет-эии тока по нулевой последовательности К0[, %

    от 0 до 20

    ±0,15 (А)

    -...А

    ±0,3 (А)

    -...S

    28

    Среднеквадратическое значение /и-ой интергармонической составляющей фазного тока Asg(m) (m=0,5...49,5), А

    от 0 до 0,157ном

    ±0,005-/ном (А) для 7isg(m) < 0,01 '/ном

    ±5 (8) ДЛЯ 7isg(m) > 0,01 ’/ном

    -...А -,..S

    29

    Угол фазового сдвига между фазными токами основной частоты (рь °

    от -180 до 180

    ±0,1 (А)

    ДЛЯ 0,1 *7ном — 7 < 27ном

    ±0,5 (А) для 0,01 ’7ном < 7 < 0,1 '7ном

    -...А

    -...S

    30

    Угол фазового сдвига между фазным напряжением и током основной частоты ^ui(l), °

    от -180 до 180

    ±0,1 (А) для 0,Г7цом < I — 2'7ном

    ±1 (А) для 0,01 ‘7ном < 7 < 0,1 ‘7ном

    -...А -...S

    31

    Угол фазового сдвига между фазным напряжением и током прямой ^uiи, обратной ^>0212, нулевой «Риою последовательности, 0

    от -180 до 180

    ±1,5 (А) для 0,1 ‘7ном < 7 < 2’7ном

    ±5 (А)

    для 0,01 ’7ном < 7 < 0,1 ’7ном

    -...А -...S

    32

    Угол фазового сдвига между и-ми гармоническими составляющими фазного напряжения и тока риад, °

    от -180 до 180

    ±5 (А)

    -...А -...S

    Параметры провалов и перенапряжений, фликера

    33

    Длительность провала напряжения J/n, с

    от 0,01 до 60

    ±0,01 (А)

    -...А -...S

    34

    Глубина провала напряжения dUn, %

    от 0 до 100

    ±0,2 (А)

    -...А

    ±1,0 (А)

    -...S

    35

    Длительность прерывания напряжения zknpep, с

    от 0,02 до 60

    ±0,1 (А)

    -...А -...S

    36

    Длительность временного перенапряжения /Опер, с

    от 0,01 до 60

    ±0,01 (А)

    -...А -...S

    от 1,0 до 2,0

    ±0,002 (А)

    -...А

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной Д, относительной 6, %, приведенной у^, %)

    Модификация

    37

    Коэффициент временного перенапряжения Ктр, отн. ед.

    от 1,0 до 1,4

    ±0,01 (Д)

    -...S

    38

    Кратковременная Pst и длительная Ры доза фликера, отн. ед.

    от 0,2 до 10

    ±5 (5)

    -...А

    от 0,4 до 4

    ±10(5)

    -...S

    Параметры электрической мощности

    39

    Коэффициент мощности (пофазно и средний) Кр (Кр = Р/S), отн. ед.6)

    от -1 до -0,1

    от 0,1 до 1

    ±0,01 (Д)

    -...А -...S

    40

    Активная фазная и трехфазная мощность Р, активная фазная и трехфазная мощность основной частоты Р(1), Вт

    ОТ 0,01'/ном ДО 2,0’/нОМ

    от 0,2-(7Ном до 2,0-J/hom8)

    0,25 < |А>| < 1

    ±0,4 (5) для

    0,01 ‘/ном < I < 0,05 7Ном;

    0,8 < |Л>| < 1

    ±0,2 (5) для 0,05-/ном <I< 2,07ноМ;

    0,8 < |Хр| < 1

    ±0,5 (5) для 0,02-/ном < I 0,1 '/ном

    0,5 < |7Ср | < 0,8

    ±0,3 (5) для

    0,1'/ном < 7< 2,0-7ном;

    0,5 <\Кр\ <0,8

    ±0,5 (5) для

    0,1 'Люм < I < 2,0‘7нОм’,

    0,25 <\КР\< 0,5

    -...А -...S

    41

    Активная мощность прямой Pm), нулевой P0(i), обратной P2(j) последовательности, Вт

    от0,017ном до 2,07ном от 0,2-С7ном до 2,0-{7ном8)

    ±0,5 (5)

    -...А -...S

    42

    Активная фазная и трехфазная мощность н-ой гармонической составляющей Р(п), Вт

    ОТ 0,01‘Люм до 0,5-/ном

    от 0,1-С/ном ДО 0,5-(7ном

    0,5 <|Хр| < 1

    ±5,0 (5)

    -...А -...S

    43

    Реактивная фазная и трехфазная мощность Q, реактивная фазная и трехфазная мощность основной частоты 2(1), вар

    от 0,02-Тном ДО 2,0 ’/ном

    ОТ 0,2'[/ном ДО 2,0-[/ном8) 0,25 <     (р\ < 1

    ±0,8 (5) для 0,027Ном < 7 < 0,05-7ном;

    0,8 < \sin (р\ < 1

    ±0,5 (5) для

    -...А

    -...S

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной Д, относительной 5, %, приведенной у1', %)

    Модификация

    0,05-Дюм < I < 2,0-7ном;

    0,8 < \sin < 1

    ±0,8 (б) для

    0,05-7Ном < 7 < 0,1 -/homJ

    0,5 < \sin 9>| < 0,8 ±0,5 (5) для 0,1 -/ном < 7 < 2,0-7ном;

    0,5 < \sin (р\ < 0,8

    ±0,8 (5) для

    0,1 ‘/ном < I < 2,0‘/hOmJ

    0,25 < \sin < 0,5

    44

    Реактивная мощность прямой 2i(d, нулевой 2о(1), обратной 02(1) последовательности, вар

    от 0,02-Уном до 2,0-/ном

    ОТ 0,2-(7ном ДО 2,0-(7ном8)

    ±0,8 (5)

    -...А

    -...S

    45

    Реактивная фазная и трехфазная мощность и-ой гармонической составляющей 2(п),вар

    ОТ 0,01-Zhom до 0,5-Тном

    ОТ 0,1-{/ном ДО

    0,5‘{/ном

    0,5 < \sin i>| < 1

    ±5,0 (5)

    -...А -...S

    46

    Полная фазная и трехфазная мощность S, полная фазная и трехфазная мощность основной частоты Sd), В-А

    ОТ 0,01-/ном ДО 2,0-/ном

    ОТ 0,2-{/ном до 2,0-{/ном8)

    ±0,5 (5)

    -...А -...S

    47

    Полная мощность прямой 5*1(1), нулевой 5о(1)> обратной    последовательно

    сти, В-А

    ОТ 0,01-7ном до 2,0-7ном

    ОТ 0,2-t/ном до 2,0-(/ном8)

    ±0,5 (5)

    -...А -...S

    48

    Полная фазная и трехфазная мощность и-ой гармонической составляющей S(n), В-А

    ОТ 0,01 -/ном до 0,5-/ном

    ОТ 0,1-{/ном ДО

    0,5*{/ном

    ±5,0 (б)

    -...А -...S

    Примечания

    ’’При расчете приведенной погрешности в качестве нормирующего значения принимается номинальное.

    • 2) Диапазоны измерения и пределы допускаемых погрешностей для класса точности 0,5 представлены в таблицах с А.4 по А.5.

    • 3) К среднеквадратическому значению напряжения относят среднеквадратическое значение напряжения основной частоты Ц1), среднеквадратическое значение напряжения с учетом всех спектральных составляющих входного сигнала U, среднее значение

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной А, относительной 8, %, приведенной у!), %)

    Модификация

    среднеквадратического значения напряжения UQp (определяется путем расчета среднего арифметического среднеквадратических значений).

    • 4) Дополнительно измеряется максимальное значение характеристики за период времени согласно ГОСТ 33073-2014.

    • 5) К среднеквадратическому значению силы переменного тока относят среднеквадратическое значение силы переменного тока основной частоты /(i), среднеквадратическое значение силы переменного тока с учетом всех спектральных составляющих входного сигнала I, среднее значение среднеквадратического значения силы переменного тока /Ср (определяется путем расчета среднего арифметического среднеквадратических значений).

    • 6) Кр = cos <р при синусоидальном сигнале.

    • 7) Для модификации ESM-.. .-PMU пределы абсолютной погрешности измерений частоты ± 0,001 Гц.

    • 8) Для модификации ESM-HV690 U не более 1,15-{/НОм-

    Пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды на каждые ±10 °C от нормальных условий, составляют 0,5 пределов допускаемой основной погрешности.

    Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного постоянного или переменного магнитного поля (синусоидально изменяющегося во времени с частотой сети питания) с магнитной индукцией 0,5 мТл, составляют 0,5 пределов допускаемой основной погрешности.

    Таблица А.2 - Основные метрологические характеристики устройств ESM модификации ESM-SV

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной А, относительной 8, %, приведенной у1*, %)

    Модификация

    Параметры электрической энергии

    1

    Активная трехфазная энергия Wp, активная трехфазная энергия основной частоты Ир( 1), активная энергия прямой последовательности Ир1, кВт-ч

    ОТ 0,01 -/„ом до 2,0'/ном от 0,2-{/ном ДО 2,0-{/ном

    ±0,4 (8)

    ДЛЯ0,017Ном</<

    0,057ном;

    0,8 < |А>| < 1; гдеЯ> = P/S

    ±0,2 (8) для 0,057ном < / < 2,07ноМ;

    0,8 < |2Ср| < 1

    ±0,5 (8)

    ДЛЯ 0,02'/ном </<0,1 */ном?

    0,5 < \КР | < 0,8

    ...-02...

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной Д, относительной 8, %, приведенной у0, %)

    Модификация

    ±0,3 (8)

    ДЛЯ 0,1-7ном < /< 2,0-/ном; 0,5 < \Кр | < 0,8 ±0,5 (8)

    для 0,1 ‘/ном < 7 _ 2,0-7Ном, 0,25 <|7i>|< 0,5

    ±1,0 (8) для0,01-7Ном<7<

    0,05-7Ном;

    0,8 < |А>| < 1;

    ±0,5 (8) для 0,05-7Ном < 7 < 2,0-7Ном;

    0,8 < |Хр| < 1

    ±1,0(8) ДЛЯ 0,02 ‘/ном — I < 0,1 ‘/ном’, 0,5<|А>|<0,8

    ±0,6 (8) для 0,1 ‘/ном < IS 2,0-7ном;

    0,5 < \КР\ < 0,8

    ±1,0 (8)

    для 0,1‘/ном < 7< 2,0-7ном;

    0,25 <\КР\< 0,5

    ...-05...

    2

    Реактивная трехфазная энергия JVq, реактивная трехфазная энергия основной частоты И'ро), реактивная энергия прямой последовательности FFqi, кварч

    от 0,02-7ном до 2,0‘Zhom

    от 0,2-(7Ном до 2,0-{/ном

    ±0,8 (8) для 0,02-7ном < 7 < 0,05-/ном;

    0,8 < [sin (р\ < 1

    ±0,5 (8) для 0,05‘/ном S1S 2,0-7ном;

    0,8 < [sin <р[ < 1

    ±0,8 (8)

    ДЛЯ 0,05‘/ном S I < 0,1 ‘/ном;

    0,5 < [sin (р[ < 0,8

    ±0,5 (8)

    ДЛЯ 0,1 ‘/ном < 1 — 2,0‘7homJ

    0,5 < [sin <р\ < 0,8

    ...-02...

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной А, относительной 5, %, приведенной у1’, %)

    Модификация

    ±0,8 (5)

    ДЛЯ 0,1 '/ном < I < 2,07ном; 0,25 < \sin <р| < 0,5

    ±1,5 (5)

    ДЛЯ 0,02-/ном < I <

    0,05-/ном;

    0,8 < \sin (р\ < 1 ±1,0(5) для 0,05-Тном < Z< 2,0-Zhom;

    0,8 < \sin <р\ < 1

    ±1,5 (5)

    для 0,05 -/ном < I < 0,1 -/ном;

    0,5 < [sin (р\ < 0,8

    ±1,0(5)

    ДЛЯ 0,1 -/ном < Z < 2,0-Zhom;

    0,5 < \sin (р\ < 0,8

    ±1,5 (5)

    ДЛЯ 0,1 *Zhom S Z < 2,0-Zhom;

    0,25 < \sin (р\ < 0,5

    ...-05...

    Параметры напряжения и силы переменного тока

    3

    Среднеквадратическое значение фазного (линейного) напряжения (7Ном, В2)

    ОТ 0,Ь t/ном до

    2-[/ном

    ±(0,1+0,01- |[7ном/и- 1|)

    (8)

    -...А

    ±(0,2+0,01-|[/hom/U-1|)

    (8)

    -...S

    4

    Среднеквадратическое значение напряжения прямой последовательности U\, В

    от 0,1-[/ном до

    2-{/ном

    ±(0,1+0,01- |[/ном /и -1|)

    (8)

    -...А

    ±(0,2+0,01-|[/ном/U - 1|)

    (8)

    -...S

    5

    Среднеквадратическое значение напряжения обратной U2, нулевой Uq последовательности, В

    от Одо 2-[/ном

    ±0,1 (у)

    -...А

    ±0,2 (у)

    -...S

    6

    Положительное отклонение фазного (линейного) напряжения dU<+), %

    от 0 до 100

    ±0,1 (А)

    -...А

    ±0,2 (А)

    -...S

    7

    Отрицательное отклонение фазного (линейного) напряжения dU(.j, %

    от 0 до 90

    ±0,1 (А)

    -...А

    ±0,2 (А)

    -...S

    от -90 до 100

    ±0,1 (А)

    -...А

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной Д, относительной 8, %, приведенной у1}, %)

    Модификация

    8

    Установившееся отклонение фазного (линейного) напряжения dUy, %

    ±0,2 (Д)

    -,..S

    9

    Среднеквадратическое значение п-ой гармонической составляющей фазного (линейного)напряжения Цп)3) (п=2...5О), В

    ОТ 0 ДО t/ном

    ±0,0005-t/ном (Д) для t/(n)<0,01-t/ном

    ±5 (8) для Г^(п) >0,01 ■ t/ном

    -...А -...S

    10

    Соэффициент и-ой гармонической составляющей фазного (линейного) напряжения Ки<п) (п=2...50), %

    от 0 до 100

    ±0,05 (Д) для Ки(п) < 1 %

    ±5 (8) для Кц(п) > 1 %

    -...А -...S

    И

    Соэффициент искажения синусоидальности кривой напряжения Ки, %

    от 0 до 100

    ±0,05 (Д) для Ku < 1 %

    ±5 (8) для Ku > 1 %

    -...А -...S

    12

    Коэффициент несиммет-рии напряжений по обратной последовательности Кги, %

    от 0 до 20

    ±0,15 (Д)

    -...А

    ±0,3 (Д)

    -...S

    13

    Коэффициент несиммет-рии напряжений по нулевой последовательности Кои, %

    от 0 до 20

    ±0,15 (Д)

    -...А

    ±0,3 (Д)

    -...S

    14

    Среднеквадратическое значение w-ой интергармонической составляющей фазного (линейного) напряжения t/isg(m) (ш=0,5...49,5),В

    ОТ ОДО 0,15‘t/ном

    ±0,005-t/ном (Д) ДЛЯ t/(n)<0,01- t/ном

    ±5 (8) для t/isg(m) >0,01 ’ Uном

    -...А -...S

    15

    Угол фазового сдвига между фазными напряжениями основной частоты 0U, °

    от -180 до 180

    ±0,1 (Д)

    -...А -...S

    16

    Частота переменного тока £Гц

    от 42,5 до 57,5

    ±0,01 (Д)6)

    -...А -...S

    17

    Отклонение частоты Д/ Гц

    от -7,5 до +7,5

    ±0,01 (Д) 6)

    -...А -...S

    18

    Среднеквадратическое значение силы переменного тока, А4)

    ОТ 0,017НОм ДО 2,07Ном

    ±(0,1+0,005-|/ном//-1|)

    (5)

    -...А

    ±(0,2+0,005- |7ном/7- 1|)

    (8)

    -...S

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной А, относительной 6, %, приведенной у1', %)

    Модификация

    19

    Среднеквадратическое значение силы переменного тока прямой последовательности /] основной частоты, А

    ±(0,1+0,005- |/ном//- 1|)

    (5)

    -...А

    O1 и,01 /ном ДО

    2,0-Люм

    ±(0,2+0,005- |7ном /1 -1|)

    (3)

    -...S

    20

    Среднеквадратическое значение силы переменного тока обратной 12, нулевой 10 последовательности основной частоты, А

    от 0 до 2,07Ном

    ±0,1 (у)

    -...А

    ±0,2 (у)

    -...S

    21

    Среднеквадратическое значение «-ой гармонической составляющей силы переменного тока 1(П), А

    ОТ 0 ДО /ном

    ±0,0005 7ном (А) для 1(п)   0,01 -/ном

    ±5 (8) ДЛЯ /(п)> 0,0 Whom

    -...А -...S

    22

    Соэффициент и-ой гармонической составляющей тока (пофазно) К|(п) %

    от 0 до 100

    ±0,05 (А) для A?i(n) < 1 %

    ±5 (8) для £цп) >1 %

    -...А -...S

    23

    Коэффициент искажения синусоидальности кривой тока К}, %

    от 0 до 100

    ±0,05 (А) для К\ < 1 %

    ±5 (8) для К\ > 1 %

    -...А -...S

    Коэффициент несиммет-рии тока по обратной последовательности К21, %

    от 0 до 20

    ±0,15 (А)

    -...А

    ±0,3 (А)

    -...S

    24

    Коэффициент несиммет-рии тока по нулевой последовательности Л’оь %

    от 0 до 20

    ±0,15 (А)

    -...А

    ±0,3 (А)

    -...S

    25

    Среднеквадратическое значение ти-ой интергармонической составляющей фазного тока Asg(m) (m=0,5...49,5), А

    от 0 до 0,157ном

    ±0,005-/ном (А) для 7isg(m) < 0,01 ’/ном

    ±5 (8) для /isg(m) > 0,01 ‘/ном

    -...А -...S

    26

    Угол фазового сдвига между фазными токами основной частоты °

    от -180 до 180

    ±0,1 (А) ДЛЯ 0,1 -/ном < I < 2-/ном

    ±0,5 (А)

    ДЛЯ 0,0 Whom < 7 + 0,17ном

    -...А -...S

    27

    Угол фазового сдвига между фазным напряжением и током основной частоты      °

    от -180 до 180

    ±0,1 (А)

    ДЛЯ 0,1 ’/ном S I < 2’/ном ±1 (А)

    ДЛЯ 0,01-/ном      0,1 -/ном

    -...А

    -...S

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной Д, относительной 6, %, приведенной у1’, %)

    Модификация

    28

    Угол фазового сдвига между фазным напряжением и током прямой ^иш, обратной 9>U2i2, нулевой ^иою последовательности, 0

    от -180 до 180

    ±1,5 (Д)

    ДЛЯ 0,17ном S 1 < 27ном

    ±5 (Д)

    ДЛЯ 0,01 '/ном < / < 0,1 '/ном

    -...А -...S

    29

    Угол фазового сдвига между и-ми гармоническими составляющими фазного напряжения и тока ри1(п), 0

    от -180 до 180

    ±5 (Д)

    -...А -...S

    Параметры п

    ровалов и перенапряжений, фликера

    30

    Длительность провала напряжения 7/п, с

    от 0,01 до 60

    ±0,01 (Д)

    -...А -...S

    31

    Глубина провала напряжения dUn, %

    от 0 до 100

    ±0,2 (Д)

    -...А

    ±1,0 (Д)

    -...S

    32

    Длительность прерывания напряжения Л/прер, с

    от 0,02 до 60

    ±0,1 (Д)

    -...А -...S

    33

    Длительность временного перенапряжения 7/пер, с

    от 0,01 до 60

    ±0,01 (Д)

    -...А -...S

    34

    Коэффициент временного перенапряжения Кпер, отн. ед.

    от 1,0 до 2,0

    ±0,002 (Д)

    -...А

    от 1,0 до 1,4

    ±0,01 (Д)

    -...S

    35

    Кратковременная Pst и длительная Ри доза фликера, отн. ед.

    от 0,2 до 10

    ±5 (5)

    -...А

    от 0,4 до 4

    ±10 (6)

    -...S

    Параметры электрической мощности

    36

    Коэффициент мощности (пофазно и средний) Кр (Кр = Р/S), отн. ед.5)

    от -1 до +1

    ±0,01 (Д)

    -...А -...S

    37

    Активная фазная и трехфазная мощность Р, активная фазная и трехфазная мощность основной частоты P(i), Вт

    ОТ 0,01’/ном до 2,0‘/ном

    ОТ 0,2-t/ном ДО 2,0-£7ном

    0,25 < \КР | < 1

    ±0,4 (5) для

    0,0 Г/ном </< 0,05 7Ном;

    0,8 < \КР\< 1

    ±0,2 (8) для

    0,057ном < / S 2,07ном;

    0,8 < \КР\< 1

    ±0,5 (8) для

    0,027ном < / <- 0,17ном!

    0,5 < \КР | < 0,8

    ±0,3 (8) для

    -...А

    -...S

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной А, относительной 8, %, приведенной у1*, %)

    Модификация

    0,1 '/ном S 1 5 2,0'/ном^

    0,5 < |Л> | < 0,8 ±0,5 (8) для

    0,1 '/ном 5 / < 2,07НОм;

    0,25 < |/О |< 0,5

    38

    Активная мощность прямой Р\ (1), нулевой Р0(1)> обратной ^2(1) последовательности, Вт

    от 0,017ном до 2,07ном

    ОТ 0,2-[/ном до 2,0-[/ном

    ±0,5 (8)

    -...А -...S

    39

    Активная фазная и трехфазная мощность и-ой гармонической составляющей Р(п), Вт

    ОТ 0,01 '/ном до /ном

    ОТ 0,1 '[/ном до [/ном

    0,5 < |Кр| < 1

    ±5,0 (8)

    -...А -...S

    40

    Реактивная фазная и трехфазная мощность Q, реактивная фазная и трехфазная мощность основной частоты 2d), вар

    от 0,027ном до 2,07Ном

    ОТ 0,2' [/ном ДО 2,0'[/ном 0,25 < [sin (р\ < 1

    ±0,8 (8) для 0,02-/ном 5 / < 0,057ном;

    0,8 < [sin (р\ < 1

    ±0,5 (8) для

    0,05 7ном S / 5 2,0'/ном^

    0,8 < [sin (р\ < 1

    ±0,8 (8) для 0,057ном < / < 0,1 7homJ 0,5 < [sin < 0,8

    ±0,5 (8) для

    0,1'/ном       2,0'/нОМ^

    0,5 < [sin ф>| < 0,8

    ±0,8 (8) для

    0, 1 7ном <1— 2,0'/homJ

    0,25 < [sin < 0,5

    -...А -...S

    41

    Реактивная мощность прямой 2i(i), нулевой 2о(1), обратной 2г(1) последовательности, вар

    ОТ 0,02'/ном ДО 2,0'/ном

    ОТ 0,2'[/ном ДО 2,0'[/ном

    ±0,8 (8)

    -...А

    -...S

    42

    Реактивная фазная и трехфазная мощность и-ой гармонической составляющей 2(п), вар

    ОТ 0,01 7ном ДО /ном

    ОТ 0,1'[/ном до [/ном

    0,5 < [sin < 1

    ±5,0 (8)

    -...А

    -...S

    43

    Полная фазная и трехфазная мощность S, полная

    ОТ 0,01 '/ном ДО

    2,07ном

    ±0,5 (8)

    -...А -...S

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной Д, относительной 5, %, приведенной   %)

    Модификация

    фазная и трехфазная мощность основной частоты Sti), В’А

    ОТ 0,2-t/ном ДО 2,0-(/ном

    44

    Полная мощность прямой 51(1), нулевой 50(1), обратной S2(i) последовательности, ВА

    ОТ 0,01 -/ном ДО 2,0'/ном

    ОТ 0,2-//ном ДО 2,0- (/ном

    ±0,5 (5)

    -...А -...S

    45

    Полная фазная и трехфазная мощность и-ой гармонической составляющей 5(11), ВА

    ОТ 0,0 Г/ном ДО /ном

    ОТ 0, Г (/ном ДО (/ном

    ±5,0 (5)

    -...А -...S

    Примечания

    При расчете приведенной погрешности в качестве нормирующего значения принимается номинальное.

    21 К среднеквадратическому значению напряжения относят среднеквадратическое значение напряжения основной частоты U(i), среднеквадратическое значение напряжения с учетом всех спектральных составляющих входного сигнала U, среднее значение среднеквадратического значения напряжения С7Ср (определяется путем расчета среднего арифметического среднеквадратических значений).

    • 3) Дополнительно измеряется максимальное значение характеристики за период времени согласно ГОСТ 33073-2014.

    • 4) К среднеквадратическому значению силы переменного тока относят среднеквадратическое значение силы переменного тока основной частоты Z(i), среднеквадратическое значение силы переменного тока с учетом всех спектральных составляющих входного сигнала I, среднее значение среднеквадратического значения силы переменного тока /ср (определяется путем расчета среднего арифметического среднеквадратических значений).

    • 5) Кр = cos (р при синусоидальном сигнале.

    • 6) Для модификации ESM-.. .-PMU пределы абсолютной погрешности измерений частоты ± 0,001 Гц.

    Пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды на каждые ±10 °C от нормальных условий, составляют 0,5 пределов допускаемой основной погрешности.

    Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного постоянного или переменного магнитного поля (синусоидально изменяющегося во времени с частотой сети питания) с магнитной индукцией 0,5 мТл, составляют 0,5 пределов допускаемой основной погрешности.

    Таблица А.З - Основные метрологические характеристики устройств ESM модификации ESM-ET *

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной Д, относительной б, %, приведенной у1}, %)

    Параметры электрической энергии

    1

    Активная электрическая энергия Wp, кВт ч

    ГОСТ Р 56750-2015

    Класс точности:

    0,5S

    2

    Активная трехфазная энергия основной частоты Wp(i>, активная энергия прямой последовательности fFpi, кВт-ч

    ОТ 0,01 ’/ном до 2,0-7НОм от 0,2-17ном до 2,0'С/ном

    ±1,0(8)

    для 0,0 Г/ном < /< 0,05 7Ном;

    0,8 < |Л>| < 1;

    ±0,5 (8)

    для 0,05 7ном — I — 2,0-7™;

    0,8 < \КР\< 1

    ±1,0 (8)

    для 0,02-Тном < Z < 0,17ном5

    0,5 < \КР | < 0,8

    ±0,6 (8)

    для 0,17ном SIS 2,0-Уном;

    0,5 < \КР | < 0,8

    ±1,0 (8)

    ДЛЯ 0,1 ’/ном < I S 2,0*/homJ

    0,25 <|Хр|< 0,5

    3

    Реактивная электрическая энергия Wq, квар-ч

    ГОСТ Р 56750-2015

    Класс точности:

    1,0

    4

    Реактивная трехфазная энергия основной частоты PTqu >, реактивная энергия прямой последовательности W'qi, квар-ч

    от 0,027ном до 2,07ном ОТ 0,2’(/Ном ДО 2,0-(/ном

    ±1,5 (8)

    для 0,027ном < 7 0,05 7ном;

    0,8 < |sz7? (р\ < 1

    ±1,0 (8) для 0,05-Люм SIS 2,07ном;

    0,8 < \sin (р\ < 1

    ±1,5 (8)

    ДЛЯ 0,05-/ном < I < 0,1 '1цом',

    0,5 < \sin (р\ < 0,8

    ±1,0 (8)

    для 0,1 -/ном SIS 2,0-Люм;

    0,5 < \sin (р\ < 0,8

    ±1,5 (8)

    для 0,1 -/ном SIS 2,0-Аюм;

    0,25 < \sin (р\ < 0,5

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной Д, относительной 8, %, приведенной у1}, %)

    Параметры напряжения и силы переменного тока

    5

    Среднеквадратическое значение фазного (линейного) напряжения ПНОм, В2)

    от 0,1-(7НОМ до 2-[7ном

    ±(0,2+0,01-|[/НОм/и-1|) (8)

    6

    Среднеквадратическое значение напряжения прямой последовательности t/b В

    ОТ 0,1* t/ном ДО 2- Uном

    ±(0,2+0,01-1 Ином/U-1|) (8)

    7

    Среднеквадратическое значение напряжения обратной U2, нулевой Uo последовательности, В

    ОТ 0 ДО 2-t/ном

    ±0,2 (у)

    ДЛЯ 0,5 • t/ном _ U < 2,0' t/ном; К2и<15 %; Кои<15 %

    8

    Положительное отклонение фазного(линейного) напряжения    %

    от Одо 100

    ±0,2 (Д)

    9

    Отрицательное отклонение фазного (линейного) напряжения SU(.), %

    от 0 до 90

    ±0,2 (Д)

    10

    Установившееся отклонение фазного (линейного) напряжения SUy, %

    от -90 до 100

    ±0,2 (Д)

    И

    Среднеквадратическое значение «-ой гармонической составляющей фазного (линейного) напряжения ЦП)3) (п=2...5О), В

    ОТ 0 ДО 0,5-t/ном

    ±0,0005-t/HOM (Д) ДЛЯ Цп)<0,01 't/ном

    ± 5 (8) для ЦП) >0,0 1 • t/ном

    12

    Коэффициент и-ой гармонической составляющей фазного (линейного) напряжения Ku(n) (п=2...5О), %

    от 0 до 50

    ±0,05 (Д) для Кц(п) < 1 %

    ±5 (8) для Ки(п) > 1 %

    13

    Коэффициент искажения синусоидальности кривой напряжения Ku, %

    от 0 до 50

    ±0,05 (Д) для Кц < 1 %

    ±5 (8) для Ku > 1 %

    14

    Коэффициент несимметрии напряжений по обратной последовательности Кги, %

    от 0 до 20

    ±0,3 (Д)

    для 0,5 ■ Uном < U < 2,0 ■ Uном

    15

    Коэффициент несимметрии напряжений по нулевой последовательности Кои, %

    от 0 до 20

    ±0,3 (Д)

    ДЛЯ 0,5 • t/ном < U < 2,0 • t/ном

    16

    Среднеквадратическое значение w-ой интергармонической составляющей фазного (линейного) напряжения ^isg(m) (m=0,5...49,5), В

    ОТ ОДО 0,15‘ t/ном

    ±0,005-t/ном (Д) ДЛЯ Цп)<0,01- t/ном

    ±5 (8) для t/isg(m) >0,01' t/ном

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной Л, относительной 8, %, приведенной у!), %)

    17

    Угол фазового сдвига между фазными напряжениями основной частоты <ри, °

    от -180 до 180

    ±0,1 (Д)

    18

    Частота переменного тока /, Гц

    от 42,5 до 57,5

    ±0,01 (Д)

    19

    Отклонение частоты Л/ Гц

    от -7,5 до +7,5

    ±0,01 (Д)

    20

    Среднеквадратическое значение силы переменного тока, а4)

    от 0,0 Г/ном до 2,0-7ном

    ±(0,2+0,005- |7ном /I- 1|) (5)

    21

    Среднеквадратическое значение силы переменного тока прямой последовательности Ц основной частоты, А

    ОТ 0,0Г/ном ДО 2,07ном

    ±(0,2+0,005- |/ном/I- 1|) (8)

    22

    Среднеквадратическое значение силы переменного тока обратной I2, нулевой Iq последовательности основной частоты, А

    ОТ 0 ДО 2,0-/ном

    ±0,2 (у)

    23

    Среднеквадратическое значение и-ой гармонической составляющей силы переменного тока /(п), А

    от 0 до 0,5-7ном

    ±0,0005-/ном (Д) для 7(п) < 0,0 Г/ном

    ±5 (8) для 7(П)> 0,017ном

    24

    Коэффициент и-ой гармонической составляющей тока (пофазно) £1(п) %

    от 0 до 50

    ±0,05 (Д) для Лд(п) < 1 %

    ±5 (8) для Х'цп) > 1 %

    25

    Коэффициент искажения синусоидальности кривой тока кь%

    от 0 до 50

    ±0,05 (Д) для К\ < 1 %

    ±5 (8) для К\ > 1 %

    26

    Коэффициент несимметрии тока по обратной последовательности А?21, %

    от 0 до 20

    ±0,3 (Д)

    27

    Коэффициент несимметрии тока по нулевой последовательности АГ01, %

    от 0 до 20

    ±0,3 (Д)

    28

    Среднеквадратическое значение w-ой интергармонической составляющей фазного тока 4g(m) (m=0,5.. .49,5), А

    от Одо 0,157Ном

    ±0,005-/ном (Д) для

    Zisg(m) <0,01 ‘/ном

    ±5 (8) для 7isg(m) > 0,017ном

    29

    Угол фазового сдвига между фазными токами основной частоты °

    от -180 до 180

    ±0,1 (Д)

    ДЛЯ 0,1 -/ном < I < 2’/ном

    ±0,5 (Д)

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной Д, относительной 8, %, приведенной у1’, %)

    ДЛЯ 0,01 ‘/ном < 7 < 0,1 ’/ном

    30

    Угол фазового сдвига между фазным напряжением и током основной частоты <?ui(i), °

    от -180 до 180

    ±0,1 (Д)

    ДЛЯ 0,1 ‘/ном < I < 27Ном

    ±1 (А)

    ДЛЯ 0,01 ’/ном < 7 < 0, Г/ном

    31

    Угол фазового сдвига между фазным напряжением и током прямой риш, обратной PU2I2, нулевой риою последовательности, °

    от -180 до 180

    ±1,5 (Д)

    ДЛЯ 0,1 ’/ном < I< 27Ном

    ±5 (Л)

    ДЛЯ 0,01 ’/ном </<0,1 '/ном

    32

    Угол фазового сдвига между п-ми гармоническими составляющими фазного напряжения и тока рицп), °

    от -180 до 180

    ±5 (Д)

    Параметры провалов и перенапряжений, фликера

    33

    Длительность провала напряжения Л/п, с

    от 0,01 до 60

    ±0,01 (Д)

    34

    Глубина провала напряжения 8Un, %

    от 0 до 100

    ±1,0 (Д)

    35

    Длительность прерывания напряжения Л/прер, с

    от 0,02 до 60

    ±0,1 (Д)

    36

    Длительность временного перенапряжения Л/пер, с

    от 0,01 до 60

    ±0,01 (Д)

    37

    Коэффициент временного перенапряжения /Спер, отн. ед.

    от 1,0 до 1,4

    ±0,01 (Д)

    38

    Кратковременная Pst и длительная Ри доза фликера, отн. ед.

    от 0,4 до 4

    ±10 (8)

    Параметры электрической мощности

    39

    Коэффициент мощности (по-фазно и средний) Кр (Кр = Р/S), отн. ед.5)

    от -1 до -0,1

    от 0,1 до 1

    ±0,01 (Д)

    40

    Активная фазная и трехфазная мощность Р, активная фазная и трехфазная мощность основной частоты Р^, Вт

    от 0,0 Г/ном до 2,0’Люм ОТ 0,2’ (/ном ДО 2,0-(/ном

    0,25 < \КР | < 1

    ±0,4 (8) для

    0,01 ’/ном < 7 < 0,05-/ном;

    0,8 < \КР\< 1

    ±0,2 (8) для

    0,05-/ном < I < 2,0-7ном;

    0,8 < |Хр | < 1

    ±0,5 (8) для

    0,02-7Ном < I < 0,17Ном;

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной Д, относительной 5, %, приведенной у1), %)

    0,5 < |Кр| < 0,8

    ±0,3 (8) для

    0,1 ‘/ном < / < 2,0’/ном;

    0,5 < \КР | < 0,8

    ±0,5 (8) для

    0, 1 ’/ном < / S 2,0’/ном^

    0,25 < |Л>| < 0,5

    41

    Активная мощность прямой P](i), нулевой Р0(1), обратной Р2(1 > последовательности, Вт

    от 0,017Н0м до 2,0’/ном ОТ 0,2-J/hom ДО 2,0-t/ном

    ±0,5 (8)

    42

    Активная фазная и трехфазная мощность и-ой гармонической составляющей Р(п), Вт

    от 0,017ном до 0,5’Тном ОТ Ojl't/ном ДО 0,5’(7Ном 0,5 < \Кр\< 1

    ±5,0 (8)

    43

    Реактивная фазная и трехфазная мощность Q, реактивная фазная и трехфазная мощность основной частоты Q(\}. вар

    от 0,02 ‘/ном до 2,0-7ном ОТ 0,2-t/ном ДО 2,0’//Ном

    0,25 < \sin <р\ < 1

    ±0,8 (8) для 0,027Ном </*•• 0,057homJ 0,8 < \sin <р\ < 1

    ±0,5 (8) для

    0,05-/ном < / S 2,07Ном;

    0,8 < \sin <р\ < 1

    ±0,8 (8) для 0,057Ном S /< 0,1-/„ом;

    0,5 < \sin <р\ < 0,8

    ±0,5 (8) для

    0,17ном < Z < 2,07ном;

    0,5 < \sin (р\ < 0,8

    ±0,8 (8) для

    0,17ном < / < 2,07ном;

    0,25 < \sin (р\ < 0,5

    44

    Реактивная мощность прямой 2Ю), нулевой 2o(i), обратной 22(1) последовательности, вар

    ОТ 0,027НОм ДО 2,0’/ном ОТ 0,2-t/ном ДО 2,0-t/ном

    ±0,8 (8)

    45

    Реактивная фазная и трехфазная мощность и-ой гармонической составляющей 2(п), вар

    ОТ 0,01'/ном ДО 0,5-/ном ОТ 0,1’t/ном ДО 0,5’t/ном 0,5 < \sin (р\ < 1

    ±5,0 (8)

    46

    Полная фазная и трехфазная мощность S, полная фазная и

    ОТ 0,01'/ном ДО 2,0’/ном ОТ 0,2’t/ном ДО 2,0’t/ном

    ±0,5 (8)

    № п/п

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной Д, относительной 8, %, приведенной у1', %)

    трехфазная мощность основной частоты S(i), В-А

    47

    Полная мощность прямой 5i(i), нулевой 5o(i), обратной 5гц) последовательности, В-А

    от 0,0 Г/ном до 2,0-7ном ОТ 0,2-t/ном ДО 2,0' (/ном

    ±0,5 (8)

    48

    Полная фазная и трехфазная мощность и-ой гармонической составляющей 5(П), В-А

    ОТ 0,0 Г/ном ДО 0,5 ‘/ном ОТ 0, Г Uном ДО 0,5 • (/ном

    ±5,0(8)

    Примечания

    При расчете приведенной погрешности в качестве нормирующего значения принимается номинальное.

    • 2) К среднеквадратическому значению напряжения относят среднеквадратическое значение напряжения основной частоты (7(1), среднеквадратическое значение напряжения с учетом всех спектральных составляющих входного сигнала U, среднее значение среднеквадратического значения напряжения UQp (определяется путем расчета среднего арифметического среднеквадратических значений).

    • 3) Дополнительно измеряется максимальное значение характеристики за период времени согласно ГОСТ 33073-2014.

    • 4) К среднеквадратическому значению силы переменного тока относят среднеквадратическое значение силы переменного тока основной частоты /ц), среднеквадратическое значение силы переменного тока с учетом всех спектральных составляющих входного сигнала I, среднее значение среднеквадратического значения силы переменного тока /Ср (определяется путем расчета среднего арифметического среднеквадратических значений).

    • 5) Кр = cos <р при синусоидальном сигнале.

    Пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды на каждые ± 10 °C от нормальных условий, составляют 0,5 пределов допускаемой основной погрешности.

    Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного постоянного или переменного магнитного поля (синусоидально изменяющегося во времени с частотой сети питания) с магнитной индукцией 0,5 мТл, составляют 0,5 пределов допускаемой основной погрешности.

    Пределы допускаемой основной относительной погрешности устройств ESM класса точности 0,5 при измерении реактивной энергии в нормальных условиях при симметричной трехфазной нагрузке соответствуют значениям, указанным в таблице А.4.

    Таблица А.4

    Значение силы тока

    Коэффициент sin у (при индуктивной или емкостной нагрузке)

    Пределы допускаемой основной относительной погрешности, %, для класса точности 0,5

    0,02/ном < / < 0,05 -/ном

    1

    ±0,8

    0,05 '/ном — I < /макс

    ±0,5

    0,05 '/ном < I < 0,10‘/ном

    0,5

    ±0,8

    0,10'/ном 5: Z 5: /макс

    ±0,5

    Значение силы тока

    Коэффициент sin <р (при индуктивной или емкостной нагрузке)

    Пределы допускаемой основной относительной погрешности, %, для класса точности 0,5

    0,10’/ном < I < /макс

    0,25

    ±0,8

    Пределы допускаемой основной относительной погрешности устройств ESM класса точности 0,5 при измерении реактивной энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, соответствуют значениям, указанным в таблице А. 5.

    Таблица А. 5

    Значение силы тока

    Коэффициент sin у (при индуктивной или емкостной нагрузке)

    Пределы допускаемой основной относительной погрешности, %, для класса точности 0,5

    0,05 Тном S I< /макс

    1

    ±0,5

    0,10 /ном < /< /макс

    0,5

    ±0,8

    ПРИЛОЖЕНИЕ Б (обязательное)

    Схемы подключения устройств

    А1

    Имп. вход

    1в

    1с

    А2.2

    1а

    RS-232

    UaO Ub О Uc О Un О

    Имп. выход

    СОМ1

    | COM3

    COM2

    RS232/

    RS485

    6 6 6 6

    Ua Ub UcUn

    RS-232

    А1 - источник переменного тока и напряжения трехфазный;

    А2 - прибор электроизмерительный эталонный многофункциональный;

    АЗ - устройство ESM-HV;

    А4-ПК;

    А5 - преобразователь RS232/RS485.

    Рисунок Б. 1 - Структурная схема проверки допускаемых погрешностей измерения для модификаций ESM-HV

    Рисунок Б.2 - Структурная схема проверки допускаемых погрешностей измерения для модификаций ESM-SV

    А1 - источник переменного тока и напряжения трехфазный;

    А2 - прибор электроизмерительный эталонный многофункциональный;

    АЗ - мультиметр 3458А;

    А4 - преобразователь фиктивной мощности ПФМ.

    Рисунок Б.З - Структурная схема проверки коэффициента масштабного преобразования ПФМ

    Ia*O-1а О-

    1в*О 1в О 1с*О

    1с О-

    Ua О-

    Ub О

    Uc О-

    Un О-

    Имп. вход

    RS-232

    А2.2

    OUa ■OUb ■О Uc О Un

    UubJ

    О

    Uuc?

    О

    qUi(eti)

    °Ul(ET2)

    qU|(ET3)

    ^UU(ETI)

    qUu(ET2) qUu(ET3)

    RS-485

    Имп. выход

    А2.1

    А6

    А5

    COM1

    1  ГПГЛЭ

    COM2

    1     L.n_/IVIj

    RS232/ RS485

    6 6 6 Ua Ub Uc

    6

    Un

    RS-232

    Al - источник переменного тока и напряжения трехфазный;

    А2 - прибор электроизмерительный эталонный многофункциональный;

    АЗ - устройство ESM-ET;

    А4 - преобразователь фиктивной мощности ПФМ;

    А5-ПК;

    А6 - преобразователь RS232/RS485.

    Рисунок Б.4 - Структурная схема проверки допускаемых погрешностей измерения для модификаций ESM-ET

    ПРИЛОЖЕНИЕ В (рекомендуемое)

    ПРОТОКОЛ

    Поверки устройства измерительного многофункционального ESM

    от «___»________201__г.

    • 1 Поверяемый прибор:

    ESM-

    Серийный номер: _________________

    Год выпуска:       __________________

    Методика поверки: _________________

    • 2 Эталонное оборудование:

    Установка для поверки счетчиков электроэнергии УППУ-МЭ 3.1 К №_______в составе:

    - прибор электроизмерительный эталонный многофункциональный «Энергомонитор

    • 3.1 К» №________;

    • 3 Условия поверки:

    Температура окружающей среды: _________________

    Относительная влажность воздуха: __________________

    Атмосферное давление:          _________________

    • 4 Результаты поверки:

      • 4.1 Внешний осмотр

      • 4.2 Опробование

      • 4.3 Проверка погрешности измерений напряжения, силы тока, частоты, углов фазовых сдвигов, электрической мощности и энергии

        • 4.3.1 Измерение фазного напряжения

        • 4.3.2 Измерение линейного напряжения

        • 4.3.3 Измерение силы тока

        • 4.3.4 Измерение углов фазовых сдвигов

        • 4.3.5 Измерение частоты

        • 4.3.6 Измерение активной мощности и энергии при симметричной нагрузке

        • 4.3.7 Измерение активной мощности и энергии при однофазной нагрузке и симметрии многофазных напряжений

        • 4.3.8 Измерение реактивной мощности и энергии при симметричной нагрузке

        • 4.3.9 Измерение реактивной мощности и энергии при однофазной нагрузке и симметрии многофазных напряжений

          годен/не годен годен/не годен годен/не годен годен/не годен годен/не годен годен/не годен годен/не годен годен/не годен годен/не годен годен/не годен годен/не годен годен/не годен

    4.3.1 Измерение фазного напряжения

    №

    и, В

    t/э, В

    Уизм, В

    At/, В

    st/, %

    Допуск St/, %

    1

    0,1 't/ном

    2

    0,25/Люм

    3

    0,5' t/ном

    4

    0,7' t/ном

    5

    0,9' //ном

    6

    t/ном

    7

    1,15- t/ном

    8

    2,0' t/ном

    Вывод: годен/не годен

    4.3.2 Измерение линейного напряжения

    №

    t/,B

    t/э, в

    иизм, В

    At/, В

    st/, %

    Допуск St/, %

    1

    0,1 ' t/ном л

    2

    0,25't/ном л

    3

    0,5' t/ном л

    4

    0,7' t/ном л

    5

    0,9' t/ном л

    6

    t/ном л

    7

    1,1 5 ' Uном л

    8

    2,0' t/ном л

    Вывод: годен/не годен

    4.3.3 Измерение силы тока

    №

    /, А

    /Э,А

    /изм, А

    А/, А

    8/, %

    Допуск 8/, %

    1

    0,01 '/ном

    2

    0,1 '/ном

    3

    0,2 /ном

    4

    0,5'/ном

    5

    0,7'/ном

    6

    /ном

    7

    1,5'/ном

    8

    2,0'/ном

    Вывод: годен/не годен

    4.3.4

    Измерение углов фазовых сдвигов

    №

    4>ui, 0

    <?UI3, °

    (ришзм, °

    &(pui, °

    Допуск A^w,0

    1

    0

    2

    30

    3

    60

    4

    120

    5

    -180

    6

    -120

    7

    -60

    8

    -30

    Вывод: годен/не годен

    4.3.5 Измерение частоты

    №

    и, В

    /, Гц

    /э,Гц

    /изм, Гц

    А/, Гц

    Допуск ДА Гц

    1

    Uнои

    42,5

    2

    45

    3

    50

    4

    55

    5

    57,5

    6

    0,1’(/ном

    42,5

    7

    45

    8

    50

    9

    55

    10

    57,5

    11

    2,0" (/ном

    42,5

    12

    45

    13

    50

    14

    55

    15

    57,5

    Вывод: годен/не годен

    4.3.6 Измерение активной мощности и энергии при симметричной нагрузке

    №

    (/,В

    /,А

    COS(p

    Wp3, Втч

    Wph3m, Вт ч

    АИр, Вт ч

    8WP, %

    Допуск,

    8ИА>, %

    1

    (/ном

    0,01 ’/ном

    1

    2

    (/ном

    0,05 Лом

    1

    3

    (/ном

    /ном

    1

    4

    (/ном

    /макс

    1

    5

    t/ном

    0,02/ном

    0,8 С

    6

    t/ном

    0,1‘/ном

    0,8 С

    7

    t/ном

    /ном

    0,8 С

    8

    t/ном

    /макс

    0,8 С

    9

    t/ном

    0,02 7Ном

    0,5 L

    10

    t/ном

    0,1 7ном

    0,5 L

    11

    t/ном

    /ном

    0,5 L

    12

    t/ном

    /макс

    0,5 L

    Вывод: годен/не годен

    4.3.7 Измерение активной мощности и энергии при однофазной нагрузке и симметрии многофазных напряжений

    №

    t/,B

    /,А

    cos<p

    Wpa, Втч

    Wph3m, Вт ч

    &Wp, Вт ч

    §Wp, %

    Допуск,

    SWP, %

    1

    t/ном

    0,05 7Ном

    1

    2

    t/ном

    1

    3

    t/ном

    /макс

    1

    4

    t/ном

    0,1 7ном

    0,5 L

    5

    t/ном

    /ном

    0,5 L

    6

    t/ном

    /макс

    0,5 L

    Вывод: годен/не годен

    4.3.8 Измерение реактивной мощности и энергии при симметричной нагрузке

    №

    t/,B

    /,А

    sirup

    Wqs, варч

    Wqm3m, варч

    MVq, вар ч

    bWQ, %

    Допуск,

    6Wq, %

    1

    t/ном

    0,017Ном

    1

    2

    t/ном

    0,05 7ном

    1

    3

    t/ном

    /ном

    1

    4

    t/ном

    /макс

    1

    5

    t/ном

    0,02 7ном

    0,5 L

    6

    t/ном

    0,1 7ном

    0,5 L

    7

    t/ном

    /ном

    0,5 L

    8

    t/ном

    /макс

    0,5 L

    9

    t/ном

    0,1 7ном

    0,25 С

    10

    t/ном

    /ном

    0,25 С

    11

    t/ном

    /макс

    0,25 С

    Вывод: годен/не годен

    • 4.3.9 Измерение реактивной мощности и энергии при однофазной нагрузке и симметрии многофазных напряжений

      №

      и, В

      1,\

      sing)

      Wqb, варч

      Wqh3m, варч

      MVq, вар ч

      8№в, %

      Допуск, 8Wq, %

      1

      t/ном

      0,05’/ном

      1

      2

      Ь^ном

      /ном

      1

      3

      t/нОМ

      /макс

      1

      4

      //нОМ

      0,1'/ном

      0,5 L

      5

      /А1ОМ

      /ном

      0,5 L

      6

      Uном

      /макс

      0,5 L

    Вывод: годен/не годен

    Результат:

    По результатам поверки устройство измерительное многофункциональное ESM признано годным к применению, соответствует техническим условиям ТУ 4221-604-53329198-16.

    «____»______________201__г.

    дата

    подпись поверителя

    44

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
