ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

«31» мая 2017 г.

Е.В. Морин

генерального директора Москва»

Государственная система обеспечения единства измерений

МОДУЛИ ПРИЕМА СИГНАЛА ТОЧНОГО ВРЕМЕНИ «DF01»

Методика поверки

МП-РТ-2215-2015

ЛАМТ.426472.002

с Изменением № 1

г. Москва

2017 г.

ВВЕДЕНИЕ

Настоящая методика распространяется на модули приема сигнала точного времени «DF01» (далее - модули «DF01»), выпускаемые ЗАО «Вабтэк г. Санкт-Петербург, и устанавливает порядок и объем их первичной и периодической поверки.

Интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периоди ческой поверке

1 Внешний осмотр

5.1

да

да

2 Опробование

5.2

да

да

3 Определение метрологических характеристик

5.3

да

да

3.1 Определение абсолютной погрешности привязки выходного сигнала 1 Гц (1PPS) выдаваемого по интерфейсу «RS-422/PPS» к шкале времени UTC(SU)

5.3.1

да

да

3.2 Определение абсолютной погрешности привязки выходного сигнала 1 Гц выдаваемого по интерфейсу «RS-232/PPS» (1PPS) к шкале времени UTC(SU)

5.3.2

да

да

3.3 Определение абсолютной погрешности хода внутренних часов в автономном режиме за 24 часа

5.3.3

да

да

(Измененная редакция, Изм. № 1)

2 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Наименование рабочих эталонов и вспомогательных средств измерений

Основные технические характеристики

Пределы измерения

Класс, разряд, погрешность

Аппаратура высокоточного сличения шкал времени (АВС)

1 Гц

±50 нс

Частотомер универсальный CNT-90 XL

от -5 нс до 106 с

±200 нс

Осциллограф цифровой

Agilent MSO6104A

коэффициент отклонения от 1 мВ/д ел до 5 В/дел (1 МОм); коэффициент развертки от 0,5 нс/дел. до 50 с/дел.;

минимальная длительность импульса 5 нс.

погрешность коэффициента отклонения по вертикали ±0,2 %; погрешность коэффициента развертки ±0,0015 %

Продолжение таблицы 2

Наименование рабочих эталонов и вспомогательных средств измерений

Основные технические характеристики

Пределы измерения

Класс, разряд, погрешность

Счетчик-измеритель показателей качества электрической энергии многофункциональный BINOM3

1 Гц

±5 мкс

Генератор сигналов сложной формы AFG3252 Госреестр 32620-06

длительность фронта/спада сигнала в прямоугольной форме

±2,5 нс

Антенна приемная GPS/ГЛОНАСС

диапазон рабочих частот от 1574 до 1606 МГц

-

(Измененная редакция, Изм. № 1)

Примечания:

  • 1. Вместо указанных в таблице 2 средств поверки разрешается применять другие аналогичные средства измерения, обеспечивающие измерения соответствующих параметров с требуемой точностью.

  • 2. Применяемые средства поверки должны быть исправны, иметь свидетельства (отметки в формулярах или паспортах) о поверке с неистёкшим сроком действия и при необходимости аттестованы в качестве эталонов единиц величин.

(Измененная редакция, Изм. № 1)

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 3.2 Во избежание несчастного случая и для предупреждения повреждения модуля и поверочного оборудования необходимо обеспечить выполнение следующих требований:

  • - запрещается производить подсоединение кабелей к контактам модуля или отсоединение от них, когда имеется напряжение на входе модуля;

  • - запрещается работать с модулем при обнаружении его явного повреждения.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

4.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа (мм рт.ст.)

  • - напряжение питающей сети, В

  • - частота питающей сети, Гц

20±5;

65±15;

100±4 (750±30);

220±4,4;

50±0,5.

  • 4.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

Подготовку модуля «DF01» и оборудования, перечисленного в таблице 2, проводят в соответствии с требованиями, изложенными в соответствующих эксплуатационных документах.

Используемые при поверке рабочие эталоны и вспомогательные средства измерений должны быть исправны и поверены в установленном порядке.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 5.1 Внешний осмотр

При проведении внешнего осмотра должны быть проверены:

  • - комплектность модуля «DF01»;

отсутствие видимых механических повреждений, влияющих на работоспособность модуля «DF01»;

  • - наличие и прочность крепления органов управления и коммутации, четкость фиксации их положений;

  • - чистота гнезд, разъемов и клемм;

  • - состояние соединительных кабелей, переходов;

  • - четкость маркировок.

В поверку модуль «DF01» должен поступать опломбированным заводом-изготовителем.

Результаты осмотра считаются удовлетворительными, если модули «DF01» не имеют дефектов и опломбированы.

(Измененная редакция, Изм. № 1)

  • 5.2 Опробование

Опробование модуля «DF01» осуществить с помощью персонального компьютера, на котором должна быть установлена программа «Hyper Terminal (входит в состав ОС «WINDOWS»).

Проверка питания модуля «DF01» производится в следующем порядке:

  • - соблюдая полярность, подключить к разъему «12 В» модуля «DF01» источник питания 12 В. После подачи питания должен загореться индикатор «POWER». Отключить источник питания;

  • - подать питание 12 В на модуль «DF01» через разъем «RS-422/PPS». После подачи питания должен загореться индикатор «POWER».

Проверка работоспособности модуля «DF01» производится в следующем порядке:

а) Подключить интерфейсный кабель к разъему «RS-232/PPS» модуля «DF01» и разъему COM-порта персонального компьютера (далее ПК);

б) На ПК запустить программу ‘Hyper Terminal’ и настроить COM-порт ПК на скорость обмена 9600 бит/с, формат символа 8N1 (8 бит данных, один стоп-бит, без контроля четности);

в) Установить антенну в месте, обеспечивающем устойчивый прием сигналов навигационных спутников и подключить антенну к модулю;

г) Подключить модуль «DF01» к источнику питания;

д) Убедиться, что в окне программы «Hyper Terminal» начали появляться строки с сообщениями;

е) В течение промежутка времени (до 5 мин) убедиться, что начался прием достоверных данных со спутников. Начало приема можно установить визуально по миганию индикатора «PPS» с периодом 1 с и изменению в строке $GPRMC символа «V» на символ «А» (в примере, приведенном ниже, символ «А» выделен и подчеркнут в тексте): $GPRMC,052352.00,А,6001.8090,N,03024.9664,Е,00.00,288.3,130712,,,А*54

ж) Осциллографом цифровым Agillent MSO6104A проверить наличие сигналов на разъеме ХР1 интерфейса «RS-422/PPS» контакты 2, 3, 4, 5 и на разъеме ХРЗ интерфейса «RS-232/PPS», контакты 1, 3.

Результаты опробования считаются удовлетворительными, если в строке «$GPRMC» символ «V» изменился на символ «А», а индикатор «PPS» мигает с периодом 1 с.

(Измененная редакция, Изм. № 1)

  • 5.3 Определение метрологических характеристик

5.3.1 Определение абсолютной погрешности привязки выходного сигнала 1 Гц (1 PPS) выдаваемого модулем по интерфейсу RS-422/PPS, к шкале времени UTC(SU)

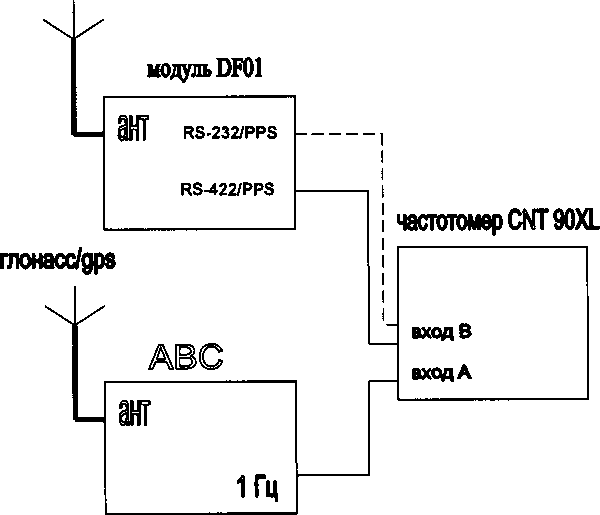

Собрать схему согласно рисунку 1.

Произвести настройку частотомера универсального CNT-90 XL в соответствии с руководством пользователя.

Установить режим измерения интервалов, фронты входов А и В положительные, сопротивление входов А и В 1 МОм, подключив к входам сопротивления 1 кОм, установить порог срабатывания ручной и уровни положительные 1 В.

Присоединить кабелем контакты разъема «RS-422/PPS» модуля «DF01» к входу В частотомера CNT-90 XL. Соединить выход «1Гц» синхронизирующего приемника с входом А частотомера CNT-90 XL. Если результаты измерений близки к 1 с, поменять входы CNT-90 XL и знак погрешности.

Зафиксировать результаты ежесекундных сличений dT(i) (на i-ый момент времени измерений) шкалы времени, формируемой «DF01» и шкалы времени аппаратуры высокоточного сличения шкал времени (АВС), синхронизированной со шкалой времени UTC(SU).

гпонасс/gps

Рисунок 1

Провести не менее N измерений (N > 30) и определить систематическую погрешность и среднеквадратическое отклонение по формулам (1) - (3):

AT(j) = Tj-Тэталонное,                                 (1) (2)

dT =

где   Тэталонное - значение шкалы времени в j-ый момент времени, полученное от

рабочего эталона времени - АВС, нс;

Tj - значение шкалы времени модуля «DF01» в j-ый момент времени, нс;

На частотомере будут отображаться только AT(j);

N - количество измерений.

(3)

Определить абсолютную погрешность формирования шкалы времени, выдаваемой потребителям, по отношению к шкале времени UTC(SU) по формуле (4):

ПТ= dT+ 2оТ,

(4)

При числе измерений 30 и доверительной вероятности Р = 0,95

Результаты поверки считать положительными, если значения абсолютной погрешности формирования шкалы времени, выдаваемой потребителям по интерфейсу RS-422/PPS модуля «DF01», относительно шкалы времени UTC(SU) с любой штатной антенной, находятся в пределах ±1 мкс.

(Измененная редакция, Изм. № 1)

5.3.2 Определение абсолютной погрешности привязки выходного сигнала 1 Гц (1 PPS), выдаваемого модулем по интерфейсу RS-232/PPS, к шкале времени UTC(SU)

Для определения абсолютной погрешности привязки выходного сигнала 1 Гц (1 PPS), выдаваемого по интерфейсу RS-232/PPS, к шкале времени UTC(SU) собрать схему аналогичную рисунку 1 и присоединить кабелем контакты разъема «RS-422/PPS» модуля «DF01» к входу частотомера CNT-90 XL.

Установить режим измерения интервалов, фронты входа А - положительные, фронты входа В - отрицательные, сопротивление входов А и В 1 МОм, подключив к входам сопротивления 1 кОм, установить порог срабатывания ручной и уровни положительные 1 В.

Произвести измерения аналогичные 5.3.1 для интерфейса RS-232/PPS модуля «DF01».

Результаты поверки считать положительными, если значения абсолютной погрешности формирования шкалы времени, выдаваемой потребителям по интерфейсу RS-232/PPS модуля «DF01», относительно шкалы времени UTC(SU) с любой штатной антенной, находятся в пределах ±5 мкс.

(Измененная редакция, Изм. № 1)

5.3.3 Определение абсолютной погрешности хода внутренних часов в автономном режиме за 24 часа

Подать постоянное напряжение в диапазоне от 5 до 12 VDC на модуль «DF01». Подключить антенну GPS/GLONASS. Получить достоверный сигнала ГНСС на модуль «DF01»(начинает моргать светодиод PPS). Отключить антенну от модуля «DF01».

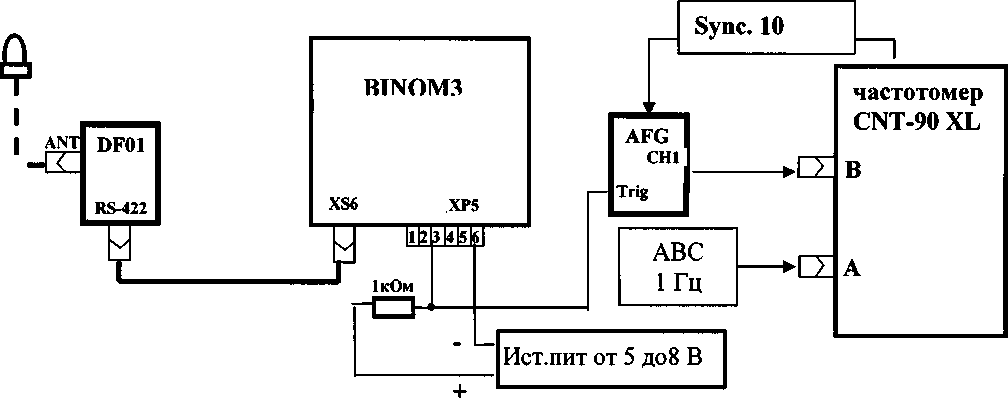

Собрать схему в соответствии с рисунком 2.

Рисунок 2

Соединить выход RS-422 модуля «DF01» с входом «Conf» счетчика-измерителя показателей качества электрической энергии многофункциональный BIN0M3 модификация 37 (далее - BIN0M3), по приведенной ниже схеме:

DF01

RS-422 / PPS (ХР1)

PPS-A

2

PPS-B

3

ТХ-А

4

ТХ-В

5

6

BINOM3

RS-485 / 422 (XS6)

1

2

А-422

3

В-422

4

А-485

5

В-485

6

Схема подключения BINOM3 с модулем «DF01»

Сконфигурировать BIN0M3 для работы в режиме проверки часов модуля «DF01». Требования к BIN0M3:

  • - версия программного обеспечения не ниже 1.01.02.09;

  • - конфигурация - стандартная заводская.

Для настройки режима проверки часов модуля «DF01» нужно произвести корректировку файла «config.xml» BINOM3 следующим образом:

  • - извлечь SD-карту из BINOM3 и сделать его резервную копию;

  • - открыть (при помощи любого текстового редактора на ПК) файл «config.xml» на SD-карте;

  • - произвести корректировку файла в соответствии с приведенным примером.

а) в тег GPS добавить тег DFWatchTest. Значение тега должно быть равно 1: <GPS>

<Protocol>NMEA</Protocol>

<Device>UART2</Device>

<BaudRate>9600</BaudRate> <DFWatchTest>l</DFWatchTest>

</GPS>

б) установить значение тега PPS_source, вложенного в тег RealTime, равным GPS:

<RealTime>

<PPS source>GPS</PPS source>

</RealTime>

После проведения измерений, вернуть конфигурацию BIN0M3 в исходное состояние.

Настроить генератор AFG на режим формирования импульсов:

  • - канал: СН1;

  • - период: 10 с;

  • - режим работы: пачка импульсов;

  • - количество импульсов: 9;

  • - триггер: внешний.

Настроить частотомер:

  • - установить режим измерения интервалов, фронты входа А и В положительные, установить порог срабатывания соответствующим половинам входных импульсов;

  • - включить функцию Smart Time Interval, on;

  • - установить на частотомере количество измерений равным 86400: Setting-Stat-no of samples;

  • - запустить измерения.

Результаты испытаний считаются удовлетворительными, если абсолютная погрешность хода внутренних часов в автономном режиме за 24 часа не более ± 500 мс. (Измененная редакция, Изм. № 1)

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 6.1 Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

  • 6.2 Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

  • 6.3 При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается извещение о непригодности в соответствии с приказом Министерства промышленности и торговли Российской Федерации № 1815 от 02.07.2015.

(Измененная редакция, Изм. № 1)

Начальник лаборатории № 441

ФБУ «Ростест-Москва»

Зам. начальника лаборатории № 441

ФБУ «Ростест-Москва»

8

модули приема сигнала точного времени «DF01»

МЕТОДИКА ПОВЕРКИ МП РТ 2215-2010 с изменениями № 1
