Федеральное государственное унитарное предприятие ’’Всероссийский научно-исследовательский институт метрологической службы” (ФГУП ’’ВНИИМС”)

” УТВЕРЖДАЮ”

Заместить директора

Н. В. Иванникова

/2  2016 г.

о производственной метрологии ФГУП "ВНИИМС”

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

СЧЕТЧИКИ ГАЗА ДИАФРАГМЕННЫЕ BK-G, BK-GT

МЕТОДИКА ПОВЕРКИ

МП 208-017-2016

М осква

2016

СОДЕРЖАНИЕ

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Настоящий документ предназначен для поверки счетчиков газа диафрагменных BK-G1,6; BK-G2.5; BK-G4; BK-G6; BK-G10; BK-G16; BK-G25; BK-G1.6T; BK-G2.5T; ВК-G4T; BK-G6T; BK-G10T; BK-G16T; BK-G25T - производства "Elster GmbH" Германия; BK-G40; BK-G65; BK-G100; BK-G40T; BK-G65T; BK-G100T - производства "Elster s.r.o." Словакия, далее по тексту - счетчик, и устанавливает методы, средства их первичной (до ввода в эксплуатацию и после ремонта) поверки.

Периодическая поверка проводится по ГОСТ 8.324-2002 "Государственная система обеспечения единства измерений. Счетчики газа. Методика поверки".

При первичной поверке до ввода счетчиков в эксплуатацию допускается проведение поверки на основании выборки, используя нормальный контроль при общем уровне контроля II ГОСТ Р ИСО 3951-2 (форма ”к”, метод ”s”) с предельно допустимым уровнем несоответствий AQL=1 %.

Интервал между поверками для счетчиков газа:

  • -  BK-G1,6; BK-G2,5; BK-G4; BK-G6; BK-G10; BK-G16; BK-G25; BK-G1,6T; ВК-G2,5T; BK-G4T; BK-G6T; BK-G10T; BK-G16T; BK-G25T и BK-G40; BK-G65; BK-G100 -10 лет;

  • -  BK-G40T; BK-G65T; BK-G100Т -8 лет.

1 Операции поверки
  • 1.1 При проведении поверки выполняют следующие операции:

  • - внешний осмотр (п. 7.1);

  • - опробование (п. 7.2)

  • - определение метрологических характеристик (п. 7.3);

  • - оформление результатов поверки (раздел 9)

2 Средства поверки

2.1 При проведении поверки применяют эталонные и вспомогательные средства измерений (далее по тексту СИ), указанные в таблице 2.1.

Таблица 2.1

Наименование

Тип

Характеристики

Кол.

Установка для поверки счетчиков газовых (далее по тексту ПУ)

QRM, Q10M. УПСГ6

500

Диапазон расходов установки выбирается в зависимости от диапазона расходов поверяемых счетчиков, относительная погрешность не более ±0,5 %

1

Барометр-анероид метрологический

Давление от 80 до 107 кПа (от 600 до

800 мм рт. ст.). Пределы абсолютной погрешности ±0,1 кПа

1

Гигрометр психрометрический

ВИТ-2

Относительная погрешность ±6 %; диапазон измеряемой температуры от (16 до 40) °C, относительная влажность (от 20 до 90) %

1

  • 2.2 Все применяемые СИ должны иметь действующие свидетельства о поверке.

  • 2.3 Допускается применение аналогичных указанным в таблице 2.1 средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

  • 2.4 Поверочная среда - воздух.

3 Требования безопасности
  • 3.1 При проведении поверки соблюдают требования безопасности, определенные:

  • - правилами безопасности труда, действующими на установке для поверки счетчиков газа;

  • - правилами безопасности при эксплуатации используемых средств поверки, приведенные в их эксплуатационных документах;

  • - правилами пожарной безопасности, действующими на предприятии.

4 Требования к квалификации поверителей
  • 4.1 Поверку счетчиков имеют право проводить лица, прошедшие специальную подготовку на право работы и эксплуатации поверочной установки, аттестованные в установленном порядке, изучившие руководство по эксплуатации счетчиков и эксплуатационную документацию используемых СИ.

5 Условия поверки
  • 5.1 При проведении поверки соблюдают следующие условия:

  • - температура окружающего воздуха (20 ±5) ° С;

  • - относительная влажность окружающего воздуха от 30 % до 80 %;

  • - атмосферное давление от 86 кПа до 106,7 кПа (от 645 до 800 мм рт.ст.);

  • - отсутствие вибрации, тряски, ударов, влияющих на работу счетчика;

  • - разность температур поверочной среды в поверочной установке, поверяемом счетчике и окружающей среды не более ±1 °C;

  • - рабочее положение счетчика - вертикальное (присоединительные штуцера вверх; расположение присоединительных фланцев либо горизонтальное, либо фланцы направлены вверх, в зависимости от типа исполнения).

6 Подготовка к поверке
  • 6.1 Перед проведением операций поверки выполняют следующие работы;

  • - проверяют соблюдение условий разделов 4 и 5 настоящей инструкции;

  • - проверяют наличие поверочного оборудования и вспомогательных устройств, перечисленных в разделе 2 настоящей инструкции;

  • - подготавливают к работе СИ в соответствии с их эксплуатационными документами;

  • - поверяемые счетчики монтируют на ПУ с соблюдением мер безопасности;

  • - закрепляют на счетчике устройство съема сигналов (индукционное, оптическое, емкостное или электромагнитное), входящее в комплект ПУ;

  • - из главного меню на экране монитора Г1У выбирают вид поверки в соответствии с требованиями инструкции по эксплуатации ПУ.

  • 6.2 Перед поверкой счётчики выдерживают в помещении, где проводят поверку не менее 1 ч.

  • 6.3 Поверку счётчиков проводят как индивидуально, так и партиями, с учётом конструктивного исполнения поверочной установки.

7 Проведение поверки
  • 7.1 Внешний осмотр

    • 7.1.1 При проведении внешнего осмотра счетчика устанавливают:

  • - отсутствие видимых механических повреждений и дефектов, в том числе и покрытия, ухудшающего внешний вид счетчика, и препятствующих его применению;

  • - наличие на счётчике четких и хорошо читаемых надписей и обозначений;

  • 7.1.2 Результаты внешнего осмотра считают положительными, если отсутствуют видимые механические повреждения и дефекты, надписи четкие и хорошо читаемые.

  • 7.2 Опробование

    • 7.2.1 Опробование счетчика проводят, пропуская через него поток воздуха в диапазоне расхода от 0,1 QMaKC до QMaKt- При этом счетчик должен работать устойчиво, без рывков. заеданий, посторонних шумов.

Примечание. Допускается совмещать опробование счетчика с выполнением работ по п. 7.3.

  • 7.3 Определение метрологических характеристик

    • 7.3.1 Определение метрологических характеристик проводят по п. 7.3.2 при использовании электромагнитного устройства съема сигнала или по п. 7.3.3 при использовании индукционного, оптического или емкостного устройства съема сигнала.

    • 7.3.2 Определение метрологических характеристик счетчика при использовании электромагнитного устройства съема сигнала.

      • 7.3.2.1 Относительную погрешность счетчика определяют при следующих значениях объемного расхода: Q МИ(1- + 5 %; 0.2Q макс. ± 5 %; Q макс- - 5 %. где Q мин.; Q макс. - минимальный, и максимальный измеряемый объемный расход счетчика соответственно.

      • 7.3.2.2 При каждом значении расхода проводят измерение (вычисление) температуры и давления воздуха на счетчике и Г1У в соответствии с требованиями руководства по эксплуатации ПУ. Значение температуры во время каждого измерения не должно изменяться более чем на 1 ПС.

      • 7.3.2.3 Проводят измерение объема воздуха, прошедшего через счетчик и ПУ в течение не менее 60 с. при этом должно обеспечиваться прохождение не менее двух импульсов со счетчика. Измерение объема воздуха, прошедшего через ПУ, проводят в момент считывания импульса счетчика.

      • 7.3.2.4 Объем воздуха при рабочих условиях (условиях поверки), проходящий через поверяемый счетчик (V,м3), определяют по формуле

(1)

где New - количество импульсов поверяемого счетчика, соответствующее объему воздуха, прошедшего через счетчик, зафиксированное датчиком для съема импульсов;

Срсч - коэффициент преобразования поверяемого счетчика, определяемый по формуле (2), имп/м ’.

где

Тр - цена оборота младшего ролика счетного механизма, м\

  • 7.3.2.5 Значения объема воздуха, прошедшего через ПУ, приводят к условиям поверки счетчика в соответствии с руководством по эксплуатации на ПУ.

  • 7.3.2.6 Относительную погрешность счетчика при измерении объема воздуха определяют по формуле

I/

8=сч ^'-100%,

(3)

где Krl/ — объем воздуха при рабочих условиях (условиях поверки), измеренный счетчиком, м3;

- объем воздуха, измеренный ПУ, приведенный к рабочим условиям счетчика (условиям поверки), м3.

  • 7.3.2.7 Результаты поверки считают положительными, если полученные значения относительной погрешности счетчика при измерении объема воздуха не превышают значений, указанных в пункте 7.3,4.

  • 7.3.3 Определение метрологических характеристик счетчика при использовании индукционного, оптического или емкостного устройства съема сигнала.

    • 7.3.3.1 На счетчик монтируют диск формирователь сигнала вместо регулировочной пары колес и устройство съема сигнала (индукционное или оптическое, или емкостное).

    • 7.3.3.2 Определяют относительную погрешность счетчика при следующих значениях объемного расхода: QM1IH +5 %; 0,2QMaKt ±5 %; QMaKc -5 %, где QM1IH; Qmucc - минимальный и максимальный измеряемый объемный расход счетчика соответственно.

    • 7.3.3.3 Объем воздуха при рабочих условиях (условиях поверки), проходящий через поверяемый счетчик (^-,z. м3), определяют по формуле (1), при этом количество зарегистрированных импульсов со счетчика должно быть кратно количеству лопастей диска-формирователя.

    • 7.3.3.4 Для устройства съема сигналов индукционного или оптического типа определяют коэффициент преобразования поверяемого счетчика по формуле

СРеч =77” ’                               (4)

и/

где Кг/ — циклический объем измерительных камер счетчика, м3:

п - количество лопастей диска-формировагеля.

  • 7.3.3.5 Значения объема воздуха, прошедшего через ПУ. приводят к условиям измерения счетчика в соответствии с руководством по эксплуатации на ПУ.

  • 7.3.3.6 Относительную погрешность счетчика при измерении объема воздуха (д'. %) определяют по формуле

,100 + Л- (5)

К

где - объем воздуха при рабочих условиях (условиях поверки), измеренный счетчиком м3;

КЭ7 — объем воздуха, измеренный ПУ, приведенный к рабочим условиям (условиям поверки) счетчика, м3;

/С — коэффициент регулировочной пары колес.

  • 7.3.3.7 Устанавливают регулировочную пару колес и счетный механизм на счетчик.

  • 7.3.3.8 Подключают электромагнитное устройство съема сигнала и проводят определение относительной погрешности счетчика при измерении объема воздуха при значении объемного расхода QMaKC -5 %по пунктам 7.3.2.2 - 7.3.2.6.

  • 7.3.3.9 Результаты поверки считают положительными, если полученные значения относительной погрешности счетчика при измерении объема воздуха полученных по п.п.

  • 7.3.3.1 - 7.3.3.7 и п. 7.3.3.8 не превышают значений, указанных в пункте 7.3.4.

Примечание. Допускается при подсчете относительной погрешности использовать формулы, имеющиеся в программном обеспечении установок QRM, Q10M, УПСГ6500.

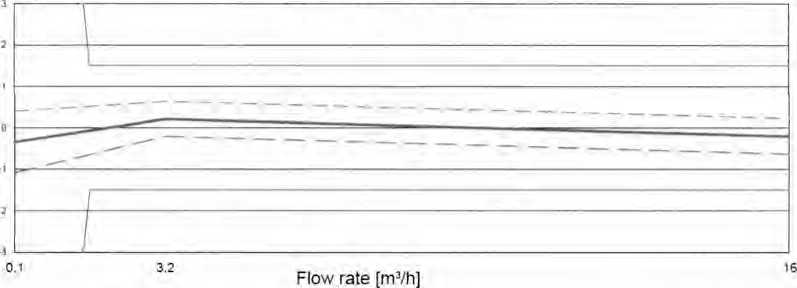

  • 7.3.4 Пределы допускаемой относительной погрешности счетчиков при нормальной температуре измеряемого воздуха (20 ± 5) °C при первичной поверке не должны превышать:

Q «ин < Q < 0,1Q ||0М ±3 %;

0JQ.,om<Q<Q макс±1,5%.

  • 7.3.5 Счётчики, не удовлетворяющие требованиям и. 7.3.4 настоящей методики поверки. к эксплуатации не допускаются.

8 Проведение поверки партии счетчиков на основании выборки
  • 8.1 При предъявлении на первичную поверку до ввода в эксплуатацию счетчиков, произведенных одним изготовителем, допускается первичная поверка счетчиков на основании выборки, с использованием нормального контроля при общем уровне контроля 11 ГОСТ Р ИСО 3951-2 (форма ”к”. метод ”s”) с предельно допустимым уровнем несоответствий AQL=1 %.

  • 8.2 В зависимости от объема предъявленной партии и установленного предельно допустимого уровня несоответствий (AQL) в соответствии с п. А.1 приложения А определяют объем выборки и значение контрольного норматива формы ”к”.

  • 8.3 В соответствии с разделом 7 настоящей методики проводят поверку каждого счетчика, входящего в выборку.

  • 8.4 Проводят обработку результатов измерений счетчиков, входящих в выборку, в соответствии с п. А.2 приложения А.

  • 8.5 В соответствии с п. А.З приложения А делают вывод о возможности приня-тия/отклонения партии.

Примечание. В случае первичной поверки партий счетчиков на основании выборки, счетчики, предъявляемые на выборочную поверку, должны пройти процедуру определения относительной погрешности на предприятии-изготовителе по действующей на заводе-изготовителе документации. Результаты данных работ должны быть оформлены протоколом. Рекомендуемая форма протоколов приведена в приложении Б.

9 Оформление результатов поверки
  • 9.1 Результаты поверки оформляют в виде протокола. Рекомендуемые формы протоколов приведены в приложениях В, Г. Допускается оформление протокола другой формы, принятой совместным решением предприятия-изготовителя и организации, осуществляющей поверку. При поверке на основании выборки, протокол оформляется только на счетчики, входящие в объем выборки. Рекомендуемая форма протокола поверки на основании выборки приведена в приложении Д.

  • 9.2 При положительных результатах поверки па счётчик наносится знак поверки в соответствии с приказом Минпром торга России № 1815 от 02 июля 2015 г. "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке". В паспорте на счетчик (или в паспортах на партию счетчиков, при поверке на основании выборки), в разделе сведения о поверке, наносится знак поверки, либо на счётчик выписывается свидетельство о поверке в соответствии с приказом Минпромторга России № 1815 от 02 июля 2015 г. "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 9.3 При отрицательных результатах поверки на счетчики выдается извещение о непригодности к эксплуатации с указанием причин несоответствий.

11ачальник отдела 208

Б.А. Иполитов

В. И. Никитин

О. Г. Гущин

ФГУП "ВНИИМС"

1 [ачальник сектора

ФГУП’’ВНИИМС”

Управляющий по качеству

ООО “ЭЛЬСТЕР Газэлектроника”

Приложение А

(обязательное)

Оценка доли несоответствующих единиц продукции процесса

А.1 Исходные данные и определение необходимых параметров

А. 1.1 В соответствии с общим уровнем контроля II и объемом партии по таблице А. 1 ГОСТ Р ИСО 3951 -2-2015 определяют код объема выборки.

Таблица А.1 — Код объема выборки и уровни контроля

Объаи гаргхг

С г »ц налы г урон ми юн? рели

□ •ХЦНо ур -АВ «И «DHtpantl

S.1

3"

S3

S 4

1

II

II

От 2 ДО 8 включ.

в

в

в

в

В

в

В

От 9 до 15 включ.

в

в

в

в

в

в

с

От 16 до 25 включ

в

в

в

в

в

г о

D

От 26 до 50 вкгюч

в

в

в

с

с

D

Е

От 51 до 90 включ.

в

в

с

с

с

Е

F

От 91 до 150 включ

в

9

с

D

D

F

G

От 151 до 280 включ.

в

с

D

Е

Е

G

Н

От 281 до 500 включ.

в

с

Е

F

Н

J

От 501 до 120С включ.

с

с

£

F

G

J

К

От 1201 до 3200 включ.

с

D

Е

G

И

К

1

От 320' до 10 000 Включ.

с

D

F

G

j

t

м

От 10 001 до 35 000 включ.

с

D

F

Н

К

м

N

От 35 001 до 150 000 включ

О

Е

G

J

L

N

Р

Ст 150 001 до 500 000 включ

0

Е

G

J

М

Р

Q

Св. 500 000

н

к

N

О

R

Ход объема выборки и уровни контроля настоящего стандарта соответствую* ИСО 2859-1.

А. 1.2 По выбранному коду объема выборки и установленному AQL по таблице В.1 ГОСТ Р ИСО 3951-2-2015 определяют объем выборки (н) и контрольный норматив "к" формы ”к” для ”s” метода при нормальном контроле.

Та бл и ц э В.1 — Одноступенчатые планы формы к для нормального контроля (основная таблица) s-метод

ф

3 5

Л> О f о с с? п I с- *

V

AOL {% носаог1>в!СЛВук>щих сд«и«ни ирпду«ции1

0.01

0 015

0.025

С.04

0.065

0.10

0 15

0 25

0.40

0 65

1 0

t.5

2.5

4.0

6 5

10 0

17

R

S

1

I

I

1

I

3

0.550

4

0.735

•1

0.586

с

J

I

4

1.242

6

1 061

8

0.939

5

0.550

D

6

1,476

9

1.323

а

1.218

6

0.387

7

0.507

Е

8

1.696

13

1.569

13

1.475

9

1 190

9

0.869

9

0.618

F

11

1.889

17

1.769

18

1.682

13 ’.426

14

1 147

14

0.935

14

0.601

G

19

2.079

22

1.972

23

1,893

18

1.659

20

1.411

21

1.227

21

0,945

21

0.724

Н

18

2.25-1

28

2,153

30

2.079

24

1.862

27

1.636

30

1.471

32

1.225

33

1.036

33

0.806

J

J

1

23

2.425

36

2,331

38

2,263

31

2.061

37

*.853

1 702

46

1.482

49

1,316

52

1,120

53

0.911

к

28

2.580

44

2493

47

2.428

40

2.237

48

2.043

54

1.904

63

1.702

69

1,552

75

1.377

79 1/95

82

0.946

L

Г

34

2.737

54

2.653

58

2.592

50

2.412

61

2.230

71

2 101

84

1.914

94

1 777

’05

1.619

115

1.456

124

1.239

A

k

М

1

40

2,882

64

2.802

69

2.744

60

2.573

76

2.400

89

2.279

108

2.104

124

1.977

143

1.832

159

1.683

178

1.488

N

1

Г

.17

3.023

75

2.943

82

2 892

71

2.728

93

2.564

•10

2 449

137

2.285

159

2.166

186

2.031

213 1 894

247

1,716

Р

55

3.161

38

3.089

96

3.036

86

2.879

112

2.723

134

2.614

171

2.459

202

2.347

239

2.220

277

2.092

332

1.928

О

63

3.288

101

3,219

110

3.167

102

3.016

132

2.867

159

2 762

207

2.615

24-1

2.508

293

2.388

348 2268

424

2.114

R

116

3.351

127

3,301

120

3.156

155

3,012

189

2 912

247

2 771

298

2,670

362

2.556

438

2,443

541

2.298

t

I

J

L

Примечание * — Кеды объема выборки в настоящем стандарте соответствуют приведенным в ИСО 2859-1 it ИСО 3951-1

Примечание 2 — Обозначения.

  • - В данюй области не существует подходящего плана: следует использовать первый план выборочного контроля ниже стрелки. Если объем, выборки равен объему партии или превышает его выполняют сплошной контроль

  • - В данной области не сущес'вусг подходящего плана. следует испогьзова-ь первый план выборочною контроля выше стрелки.

А.1.2 Из предъявленной партии отбирают случайную выборку объема п.

А.2 Обработка результатов измерении

Л.2.1 - Для каждой поверочной точки находят выборочное среднее х по формуле (1) и выборочное стандартное отклонение процесса S по формуле (2).

* = (1)

(2)

где п - объем выборки, определенный в п. А. 1.2

Xj — значение относительной погрешности j-ro счетчика в выборке объема п

Примечание. Если при проведении определения метрологических характеристик на одной поверочной точке имеется несколько результатов относительной погрешности, полученных при помощи разных типов датчиков, здесь и далее при расчетах предпочтительно использовать погрешность счетчика, полученную через электромагнитный датчик (геркон).

А.2.2 - Если х выходит за пределы допустимой относительной погрешности (п.

7.3.4) партию отклоняют независимо от значения 5. Дальнейшие расчеты не проводятся.

А.2.3 - Для каждой поверочной точки вычисляют статистику качества для верхней и нижней границ поля допуска по формулам:

= (у~*)/S

Ql = (х — L)/S,

где U - верхняя граница поля допуска*;

L нижняя граница поля допуска*;

Qu статистика качества для верхней границы поля допуска;

Ql - статистика качества для нижней границы поля допуска;

х - выборочное среднее вычисленное в п. А.2.1;

S - выборочное стандартное отклонение вычисленное в п. А.2.1.

Примечание. За нижнюю и верхнюю границы поля допуска принимаются нижнее и верхнее значения пределов допустимой относительной погрешности в соответствующем диапазоне расходов (п. 7.3.4).

А.З Критерии ириемки/отклоиснии партии

А.3.1 - Для каждой поверочной точки сравнивают Qu и Ql (вычисленные в и.

А.2.3) с контрольным нормативом формы к. определенным по таблице В.1 в п. А. 1.2. Если все статистики качества больше или равны контрольному нормативу, партию принимают, в противном случае партию отклоняют.

Приложение Б

(рекомендуемое)

Образец формы протокола испытаний счетчиков завода-изготовителя для предъявления на выборочную поверку

FACTORY TEST CERTIFICATE

eister

Instromet

mean error curve with standard deviation for the following delivery

Date:

28.07.2016

Order No

1730640/10 - KLV2015-03, 000445

Customer.

Nizhny Novgorod

Test date from

17.06.2016

to

21.06.2016

Registration No

36707-08

Meter No. from:

33846549

to

33846900

Tolerance Qmln / 0.2 Qmax / Qmax:

3/1,5/1,5

Type of gasmeter BK-G10 V6

Construction year: 2016

No of gasmeter: 352

relative error                «— mean value x

[%]                                   lower and upper limit at 95,44 %

AQL = 1                      AQL = 1                     AQL = 1

Q

0.1

X

-0,35

s

0,37

Q

3.2

X

0,21

s

0,21

Q

16

X

-0.21

s

0 21

Leak tightness

All gas meters belonging to order number above are leak tested in accordance with the internal regulations valid at the present conform to DIN EN 1359. chap. 6.2.2 and passed the test.

stamp and signature

Примечание. Перевод содержания протокола:

Сертификат испытаний завода-изготовителя

Среднее положение кривой погрешности со стандартным отклонением для данной по-

ставки

Номер заказа

17306666640/10-K.L...

Дата

28.07.2016

Заказчик

Nizhny Novgorod

Тип газового счетчика BK-G10

V6

Дата проведения испытаний

17.06.2016 по 21.06.2016

Год изготовления

2016

Регистрационный номер

36707-08

Номер типа счетчика

352

Заводской номер

с 33846549 по 3384900

Допустимые значения

Q мин. / 0.2Q макс. / Q макс

3/1,5/1.5

Г рафик:            (зеленая) среднее значение х

------(красная) нижние и верхние пределы

-  - (синяя) граница распределения погрешности

Испытания на герметичность (Leak tightness)

Все газовые счетчики, принадлежащие вышеупомянутому номеру заказа, проверены на герметичность в соответствии с действующими внутренними правилами, которые соответствуют DIN EN 1359. п. 6.2.2 и прошли испытания с положительным результатом.

Печать и подпись

Примечание. Протоколы должны быть заверены штампом завода-изготовителя.

FACTORY TEST CERTIFICATE

Instromet

mean error curve with standard deviation for the following delivery

Date

Order No

1730640/10 - KLV2015-03, 000445

Customer'

Nizhny Novgorod

Test date from.

17.06.2016

to:

21.06.2016

Registration No.

36707-08

Meter No from'

33846549

to:

33846900

Tolerance Qmin / 0.2 Qmax / Qmax:

28.07.2016

Type of gasmeter BK-G10V6

Construction year 2016

No. of gasmeter: 352

3/1,5/1,5

Meter №

error in %

pressure loss

Q min

0,2 Q max

Q max

stamp and signature

Примечание. Перевод содержания протокола:

Сертификат испытаний завода-изготовителя

Среднее положение кривой погрешности со стандартным отклонением для данной поставки

Номер заказа                17306666640/10-K.L...       Дата

28.07.2016

Заказчик                  Nizhny Novgorod           Тип газового счетчика BK-G10

V6

Дата проведения испытаний 17.06.2016 по 21.06.2016 Год изготовления 2016

Регистрационный номер 36707-08                  Номер типа счетчика 352

Заводской номер            с 33846549 по 3384900

Допустимые значения        Q мии / 0,2Q маКс / Q макс 3/1,5/1,5

Заводской номер

Погрешность в %

Потеря давления

Q мин.

0,2 Q макс.

Q макс.

Печать и подпись

Примечание. Протоколы должны быть заверены штампом завода-изготовителя.

Приложение В

(рекомендуемое) Форма протокола поверки

Счетчик газа типа_______________ Заводской №_______________

Предприятие-изготовитель___________________________________

Принадлежит____________________________________________

Условия поверки______________________

Средства поверки_________________

Потеря давления при Омаке_____________Па.

Расход воздуха, при котором проводят поверку, Q. м3

Объем воздуха, mj

Относительная погрешность 5. %

VC4

Vo

Допускаемая относительная погрешность___________________________%

Счетчик газа_________________________________________

годен (не годен)

Поверитель ______________________ ___________________

Подпись                 фамилия

relative error                        mean value х

{%]                                  lower and upper limit at 95.44 %

AQL = 1                      AQL = 1                    AQL = 1

Q

0.1

X

-0.35

S

0,37

Q

3.2

X

0.21

S

0.21

Q

16

X

-0,21

S

0.21

Приложение Г

(рекомендуемое) Форма протокола определения метрологических характеристик счетчиков газа на установке QRM

Заказ

1440054/191

Номер счетчика Метролог, описание Оператор

Оператор Bucuresti

Материал

82712131

Тип-пспытанпя   Тип счетчика

MID test

BK-G10T15V6

Дата конструкции

Дата п время

Установка

Испыт -шаг

Автом. ошибка Расход (л

Рэ чн.ошибка

ч) Поправка по темпер (°«)

Pel' шривка

Поправка    Отн.погр

подавл(’о)    (»о)

2'2'0585

08.03.2010

DE-0*-MI002-РТВ002

2-Pi ет

2.458

82Ч2131

080—16329

00.05.2010 1’:32

:04   1 21 1 1

г»

1   3.33

1

100

•2.58

0.01        2.52

5

3200

-2.58

-0.03       3.14

3

16000

-2.56

-0.26       3.3-

0

16000

-2.55

-0.26       0.04 ‘

'.Линия место:    расход, в л ч:    коэффициент по температуре: ’ коэффициент

истинной юстировочной пары:   погрешность счётчика беэ учёта юстировочной

пары: 6 погрешность счётчика на расходе Ql<Ui. К (со счётным механизмом) и юстировочной парой.

Примечание. Погрешность счётчика на ратных расходах с учётом юстировочной пары рассчитывается следующим образом: истинное значение погрешности складывается с значением коэффициента юстировочной пары ( 2,52 + (- 3.33) = - 0.81), т.е. погрешность ня минимальном расхотел = - 0.81°о

Приложение Д

(рекомендуемое)

Форма протокола поверки на основании выборки по ГОСТ Р ИСО 3951-2

Условия поверки_______________________

Средства поверки_________________

№ п/п

Заводской номер

счетчика

Относительная погрешность, %

Q мин

0,2 Q макс

Q макс

1

2

п

Q макс

0,2 Q макс

Q мин

Верхняя граница поля допуска: U

Нижняя граница поля допуска: L

X(выборочное среднее)

S (полученное стандартное отклонение)

Верхняя статистика качества: Ои

Нижняя статистика качества: Qi.

минимальная статистика качества = соответствует AQL =              1 %

Вывод: на основании критериев приемки партий по ГОСТ Р ИСО 3951-2 партия принята/отклонена.

Поверитель____________________ ____________________________

Подпись

фамилия

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
