Методика поверки «Спектрометр излучения человека СКГ-АТ1316» (МП ТИАЯ.412151.006 )

СОГЛАСОВАНО

УП «Атомтех»

2002 г.

/

В.А. Кожемякин

БелГИМ

_ Н.А.Жагора ' 2002 г.

“7

Спектрометр излучения человека

СКГ-АТ1316

Методика поверки

ТИАЯ.412151.006 МП

МП.МН

2002

• 1 Вводная часть

• 2  Операции поверки.......................................

• 3   Средства поверки.........................................

• 4  Требования к квалификации поверителей

• 5   Требования безопасности..........................

• 6   Условия поверки и подготовка к ней________

• 7   Проведение поверки.......................

• 8   Оформление результатов поверки

Приложение А (рекомендуемое) Форма протокола ирверки

(С, 04.      ^6-—-

2 Зам. ТИАЯ.77-2014               2

• 1.1   Настоящая методика поверки распространяется на спектрометр излучения человека СКГ-А1 1316 (далее - СИЧ), предназначенный для измерения активности инкорпорированных гамма-излучающих радионуклидов во всем теле человека.

• 1.2   Первичной поверке подлежат СИЧ| утвержденного типа, выпускаемые из производства.

• 1.3   Периодической поверке подлежат СИЧ, находящиеся в эксплуатации или на хранении, через межповсрочные интервалы.

Межповерочный интервал - 12 мес.

• 1.4   Внеочередной поверке до окончание срока действия периодической поверки подлежат СИЧ после ремонта, влияющего на метрологические характеристики. Внеочередная поверка после ремонта проводится в объеме, установленном для первичной поверки.

• 1.5   Поверка СИЧ должна осуществляете^ юридическими лицами государственной метрологической службы или аккредитованным^ поверочными лабораториями других юридических лиц.

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.1

  Таблица 2.1

  Наименование операции	Номер пункта методики	Проведение операции при
  		первичной поверке	периодической поверке
  1 Внешний осмотр	7.1	Да	Да
  2 Опробование	7.2	Да	Да
  3 Определение метрологических характеристик: 3.1 Определение диапазона энергий регистрирусмогц гамма-излучения и значения интегральной нелинейности (ИНЛ)	7.3.1	Да	Нет
  3.2 Определение относительного энергетического разрешения для энергии 661,6 кэВ при измерении с радионуклидным источником l37Cs	7.3.2	Да	Ла
  3.3 Определение чувствительности СИЧ при измерении активности радионуклида l37Cs в фантоме, тела человека	7.3.3	Да	Нет
  3.4 Определение эффективности регистрации СИЧ в пике полного поглощения (ППП) при использовании! гамма-источника 13'Cs	7.3.4	Да	Нет
  3.5 Определение эффективности регистрации СИЧ в ППП для энергии 661,6 кэВ при измерении стандартных образцов активности инкорпорированного радионуклида l ,7Cs	7.3.5	Да^ (, £7 Отлс //С/ тех --II S 1----umz;	а научно- X" \ 1ическо<<        ’ .принцип 1

2 Зам. ТИАЯ.77-2014     №5 М"-₃

I НОрМГП1ВНОЙ     I

доку меитаиии

Продолжение таблицы 2.1

• 2.2 При получении отрицательных результатов при проведении операций поверка должна быть прекращена.

• 3.1 При проведении поверки должны применяться эталоны и вспомогательные средства поверки, указанные в таблице 3.1.



  технической информации и нормативной документации

Таблица 3.1

I/O й

Продолжение таблицы 3.1

• 4.1    К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, аттестованных в качестве поверителёй в установленном порядке.

• 5.1   По требованиям безопасности СИЧ соответствует требованиям, установленным. ГОСТ 30324.0 по классу защиты II для изделий типа В.

• 5.2   Персональный компьютер должен иметь сертификат соответствия.

• 5.3   Кресло СИЧ должно быть устойчиво |К опрокидыванию при размещении в нем обследуемого массой до 150 кг.

• 5.4   При проведении поверки должны быть соблюдены требования СанГТиН

от 31.12.2013 № 137 Санитарные нормы и правила «Требования к обеспечению радиационной безопасности персонала и населения при осуществлении деятельности но использованию атомной энергии и источников ионизирующего излучения», СанПиН от 28.12.2012 № 213 Санитарные нормы и правила «Требования к радиационной безопасности» и ГН от 28.12.2012  №213 Гигиенический норматив «Критерии опенки радиационного

воздействия», а также требования безопасности, приведенные в руководстве по эксплуатации на СИЧ.

• 5.5   Процесс поверки должен быть отнесен к работе с вредными условиями труда.



• 6.1   Поверку необходимо проводить в следующих условиях:

• -  температура окружающего воздуха            от 15 °C до 25 °C;

• -  относительная влажность воздуха              от 30 % до 80 %;

• -  атмосферное давление                        от 84 до 106 кПа;

внешний фон гамма-излучения                не более 0,20 мкЗв/ч;

• 6.2   В помещении, где проводится поверка, не должно быть посторонних источников

ионизирующего излучения.

• 6.3   Перед проведением поверки необходимо:

а)  ознакомиться с руководством по эксплуатации (РЭ) и руководством оператора (РО) на СИЯ;

б)  подготовить СИЧ к работе в соответствии с разделом 4 РЭ (4.3-4.22);

в)  подготовить к работе ПК и средства поверки в соответствии с их технической документацией.

• 7.1   Внешний осмотр

  • 7.1.1   При проведении внешнего осмотра дцлжно быть установлено:

а)  соответствие комплектности поверяемого СИЧ требованиям раздела 1 РЭ(1.3) в объеме, необходимом для поверки;

б)  наличие свидетельства о предыдущей повёрке (при периодической поверке);

в)  отсутствие на СИЧ загрязнений, механических повреждений, влияющих на его работоспособность.

7.2 Опробование

• 7.2.1   При проведении опробования проводят:

а)  проверку работоспособности СИЧ;

б) подтверждение соответствия программного обеспечения.

• 7.2.2   Проверку' работоспособности СИЧ| проводят в соответствии с разделом 5 РЭ (5.3).

• 7.2.3   Подтверждение соответствия программного обеспечения (ПО) СИЧ состоит из проверки наличия и соответствия идентификационных данных и обеспечения защиты ПО «SICH1316» от несанкционированного доступа во избежание искажения результатов измерения.

Для проверки соответствия ПО необходимо проверить соответствие значений контрольной суммы, рассчитанной по методу MD5 и|указапной в таблице 7,1

ij7Онел научно-чехимчесно" ииФ°Р'"^ЯЦ11И

_ммм««*^иИ"

Таблица 7.1

* х, у, z — составная часть номера версии ПО: х, у принимаются равными от 0 до 9;

z принимается равной от 1 до 999;

** Контрольная сумма относится к версии ПО 1.5.3. JO.

Идентификационные данные для версии ПО l.x.y.z вносятся в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки при первичной поверке

Результаты опробования считают удовлетворительными, если после установления рабочего режима на экране появляется сообщение «Все параметры в норме» и идентификационные данные ПО соответствуют приведенным в таблице 7.1.

• 7.3 Определение метрологических характеристик

7.3.1 Определение диапазона энергий регистрируемого гамма-излучения и значения интегральной нелинейности (ИНЛ) провести с использованием эталонных гамма-источников, указанных в таблице 7.2.

Таблица 7.2

Провести подготовку СИЧ к работе в соответствии с разделом 5 РЭ (5.3). Для каждой из указанных в таблице 7.2 энергий гамма-источника определить положение центроиды НПП по следующей методике:

а)  установить держатель на кресло СИЧ в соответствии с приложением Г (РЭ);

б)  разместить в держателе корпус N2 с гамма-источником;

в)  инициировать измерение аппаратурного ,спектра в соответствии с разделом 11 РО (11.2), при этом задать параметры набора: время, с - 600; вес, кг - 0; рост, см и возраст, лег -произвольные значения. Номер канала спектра и соответствующие ему значения числа отсчетов и энергии определить с помощью подвижного маркера, используемого в соответствии с разделом 7 РО (7.6);

г) оценить входную статисзическую загрузку СИЧ по показаниям интегральной скорости счета, отображаемой в информационной строке. Она должна находиться в пределах от 500 до 2500 имп/с. При необходимости изменить загрузку, переместив корпус N2 в держателе, и инициировать новое измерение;

кранной в

1

д) провести интегрирование числа отсчего|В в области 11ПП энергии, таблице 7.2. в соответствии с разделом 7 РО (7.6).» В информационной ст значение числа отсчетов в выделенной области (площадь ППП);

е) остановить измерение при достижении числа импульсов в ППГДО

ж) в соответствии с разделом И РО (11.8.1) провести анализ ППП. соответствующего энергии, указанной в таблице 7.2. Записать в рабочий журнал помер канала, соответствующий центроиде пика;                                  ¹

и) используя результаты, полученные при проверке по 7.3.1 (б-ж) для всех источников, определить в соответствии с разделом 12 РО (12.2) ИНЛ.

Результаты поверки считать удовлетворительными, если:

• -  диапазон энергии регистрируемого [гамма-излучения находится в пределах от 50 до 3000 кэВ;

• -  значение ИНЛ не превышаез ±1 %.

• 7,3.2 Определение относительного энергетического разрешения СИЧ для энергии 661,6 кэВ при измерении с радионуклидным источником ^l37Cs провести с использованием контрольного источника в следующей последовательности:

а)  провести подготовку СИЧ к работе в соответствии с разделом 5 РЭ (5.3);

б) установить держатель с контрольным источником на кресло СИЧ в соответствии с приложением Г (РЭ);

в)  инициировать процесс проверки в соответствии с разделом 11 РО (11.1.2);

г)  по окончании проверки записать в ₍рабочий журнал измеренное значение

относительного энергетического разрешения, определяемого для энергии 661,6 кэВ радионуклида ^l37Cs.                                *

Результаты поверки считать удовлетворительными, если измеренное относительное энергетическое разрешение не превышает 12 %.

• 7.3.3 Определение чувствительности СИЧ| при измерении активности радионуклида ^l37Cs в фантоме тела человека провеши с использованием унифицированного фантома УФ-02Т с набором стержневых радионуклидных источников |^l37Cs в следующей последовательности:

а)  провести подготовку СИЧ к работе в соответствии с разделом 5 РЭ (5.3);

б) собрать фантом без радионуклидных источников (фоновый фантом), соответствующий типу фантома Ф1 в геометрии «сидя» в соответствии с инструкцией по его применению. Характеристики фантома приведены в приложении В РЭ;

в) разместить фоновый фантом на кресле СИЧ;

г) провести набор спектра в соответствии |с разделом 11 РО (И.4), при этом задать параметры: время, с - 3600; тип фантома - F1.

По окончании измерения записать фоновый спектр на диск в соответствии с разделом

11 РО (11.4.1).

Примечания

• 1 Допускается использовать фоновый спектр.) измеренный ранее, в случае неизменности

геометрии и условий измерения.

• 2 Допускается использовать фоновый спектр, полученный с использованием функции

«Генерирование рабочих фонов» в соответствии с разделом 5 РЭ (5.4.4);

-геенны^

цатк

д) собрать в соответствии с инструкцией по применению фантома стандартный образец активности инкорпорированного радионуклида ^l37Cs (активный фантом), соответствующий индексу фонового фантома, в геометрии «сидя»;

е)  разместить активный фан гом на кресле СИЧ;

ж) провести набор спектра в соответствии с разделом И РО (11.

возраст, лет - в соот

и) по истечении времени набора записать измеренный спектр на диск в соответствии с разделом 10 РО (10.2), Вычесть из спектра стандартного образца фоновый спектр в соответствии с разделом 11 РО (11.10) и выполнить интегрирование результирующею спектра в интервазе от 500 до 900 кэВ (точность установки маркеров ± 3 кэВ) в соответствии с разделом 7 РО (7.6). Зафиксировать значение скорости счета N, имп/с.

Определить значение чувствительности Q (имп /(с-Бк)) по формуле

Q = N/A_q,                               (1)

где А_о - значение активности стандартного образца из свидетельства о поверке, Бк, пересчитанное на дату измерения с использованием функции «Пересчет активности» в соответствии с разделом 12 РО (12.1.1);

к)  провести операции по 7.3.3 (ж-и) три раза и более. Вычислить среднее

арифметическое значение;

л) аналогично определить значения чувствительности СИЧ для фантомов типов Ф2,

Ф4;

Результаты поверки считать удовлетворительными, если полученные значения

чувствительности соответствуют таблице 7.3

Таблица 7.3

• 7.3.4 Определение эффективности регистрации СИЧ в ППП при использовании эталонного гамма-источника ^l37Cs и держателя контрольного источника провести в следующей последовательности:

а)  провести подготовку СИЧ к работе в соответствии с разделом 5 РЭ (5.3);

б)  установить на кресло СИЧ держатель контрольного источника в соответствии с приложением Г (РЭ);

в)  провести набор фонового спектра в соответствии с разделом 11 РО (11.3.1), при этом задать время, с - 3600.

По окончании измерения записать фоновый спектр на диск в соответствии с разделом 11 РО (11.3.2).                              I

Примечание - Допускается использовать фоновый спектр, измеренный ранее, в случае неизменности геометрии и условий измерения;

г)  разместить эталонный гамма-источник ^l37Cs в корпусе N1 и установить корпус в держатель в соответствии с рисунком Г.1 РЭ (приложение Г). При этом обеспечивается расстояние от точечного источника до ториевой поверхности детектора, равное 10 см (точечная геометрия измерения);

д)  провести набор спектра источника в соответствии разделом 11 РО (11.2.1), при этом задать параметры: время, с - 600; вес, кг - 0; рост, см и возраст,.

указанно

/ техничсскси ин^ярнлиии

' и норма:ианой

>\ .ioh,«fHiauiiH

___^_ ✓

Примечание - Нулевое значение массы соответствуез точ,

е)  провести анализ ППП гамма-линии с энергией, соответствии с разделом 11 РО (11.8.1).

э □ ТЫ Л О Т7 ЭЛ И <6.^. ШС     п

2 Зам. ТИЛЯ.77-2014                9

I

I

I

Оценить число импульсов, зарегистрированных в ППП.

Таблица 7.4                                  I

Измерение остановить при достижении количества импульсов в ППП не менее 10⁴;

ж) записать измеренный спектр па диск в соответствии с разделом 10 РО (10.2);

и)  вычесть из спектра источника с разделом 11 РО (11.10);

к)  определить интегральное число импульсов в ППП в соответствии с разделом 11 РО

(И.8.1);                                                 •

л) определить эффективность регистрации в ППП, Е, имп/фотон, используя данные

*

К_р - поправка на распад радионуклида, вычисляемая по формуле

где т время, прошедшее с момента аттестации образцового источника до момента измерения; Т — период полураспада радионуклида. Гит должны быть выражены в одних и тех же единицах;

/ - абсолютная интенсивность гамма-фотонов данной энергии радионуклида

примененного источника. %;

Z - время набора спектра («живое» время анализатора), с.

получение

ачение

1 I

• 7.3.5 Определение эффективности регистрации СИЧ в ППП для энергии 661,6 кэВ при измерении стандартных образцов активности инкорпорированного радионуклида ¹³⁷Cs провести с использованием унифицированного фантома УФ-02Т с набором стержневых источников с радионуклидом ¹³⁷Cs в следующей последовательности:

а)  провести подготовку СИЧ к работе в соответствии с разделом 5 1’Э (5.3);

б) разместить на кресле СИЧ фоновый фангом, соответствующий типу фантома Ф1, в геометрии «сидя»;

в)  провести набор спектра в соответствии с разделом 11 1’0 (11.4.1), при этом задать параметры: время, с - 3600; тип фантома - F1. По окончании измерения записать фоновый спектр на диск в соответствии с разделом 11 РО (11.4.2).

Примечания

• 1 Допускается использовать фоновый спектр, измеренный ранее, в случае неизменности геометрии и условий измерения.

• 2 Допускается использовать фоновый спектр, полученный с использованием функции «Генерирование рабочих фонов» в соответствии с разделом 5 РЭ (5.4.4);

г)  разместить на кресле СИЧ активный фантом с радионуклидом ¹³'Cs, соответствующий типу фонового фантома, в геометрии «сидя»;

д)  провести набор спектра в соответствии с разделом И РО (11.2.1), при этом задать параметры: время, с - 1800; вес, кг; рост, см и возраст, лет - в соответствии с типом фантома;

е)  провести анализ ППП, соответствующего энергии, указанной в таблице 7.5, в соответствии с разделом 11 РО (11.8.1).

Оценить количество импульсов, зарегистрированных в ППП.

Таблица 7.5

Измерение остановить при достижении количества импульсов в ППП не менее 10 ; ж) записать измеренный спектр на диск;

и)  вычесть из спектра стандартного образца фоновый спектр в соответствии с разделом 11 РО (11.10);

к)  определить интегральное число импульсов в ППП в соответствии с разделом 11 РО (11.8.1);

л) определить эффективность регистрации в ППП, £ имп/фотон, используя данные таблицы 7.5, по формуле (2); для стандартного образца активности;

м) провести операции по 7.3.5 (г-л) три раза и более. Вычислить среднее арифметическое значение £ ;

н) выполнить аналогичные измерения и определить эффективность регистрации по

• 7.3.5 (б-м) для фантомов типов Ф2, Ф4;



Результаты поверки считать удовлетворительными, если эффективности регистрации СИЧ в 11ПП соответствуют таблице 7.6.

Таблица 7.6

• 7.3.6 Определение основной относительной погрешности измерения активности радионуклида ^l37Cs в фантоме тела человека провести с использованием унифицированного фантома типа УФ-02Т с набором стержневых источников ^l37Cs. Определение основной относительной погрешности измерения активности радионуклида ^l3'Cs в фантоме тела человека с использованием алгоритма обработки с использованием радиометрического метода провести в следующей последовательности:

а)  провести подготовку СИЧ к работе в соответствии с разделом 5 РЭ (5.3);

б)  разместить на кресле СИЧ фоновый фантом, соответствующий типу фантома Ф1 из набора типов Ф1 - Ф6, в геометрии «сидя»;

в)  провести набор спектра в соответствии с разделом 11 РО (11.4.1), при этом задать параметры: время, с - 3600; тип фантома - F1. По окончании измерения записать фоновый спектр в качестве рабочего фона для соответствующего типа фантома в соответствии с разделом 11 РО (11.4.2).

Примечания

• 1 Допускается использовать фоновый спектр, измеренный ранее, в случае неизменности геометрии и условий измерения.

• 2 Допускается использовать фоновый спектр, полученный с использованием функции «Генерирование рабочих фонов» в соответствии с разделом 5 РЭ (5.4.4);

г)  разместить на кресле СИЧ активный фантом с радионуклидом ^l37Cs, соответствующий типу фонового фантома Ф1, в геометрии «сидя»;

Л) провести набор спектра в соответствии с разделом II РО (11.2.1), при этом задать параметры: время, с - 1800; вес, кг; рост, см и возраст, лет - в соответствии с типом фантома;

е)  определить в процессе измерения значение активности А, Бк, радионуклида ^l37Cs в фантоме в соответствии с разделом 11 РО (11.8.2). При достижении относительной статистической погрешности измерения менее 3 % набор спектра может быть остановлен;

ж) определить значение доверительной фанины погрешности измерения, %, с вероятностью 0,95 по формуле

Л =                                              ₍₃₎

где Oq - погрешность аттестации стандартного образца активности! указанная в свидетельстве, %;

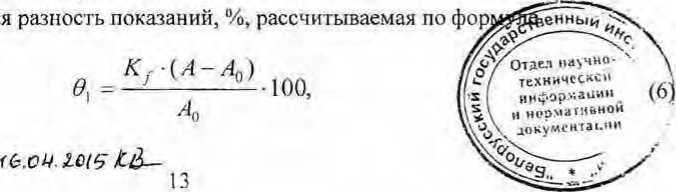

- относительная разность показаний, %. рассчитываемая по формуле

Л — 4

<9. = А_А.юо

Л

где А - измеренное значение активности, Бк;

А^ - значение активности стандартного образца из свидетельства о поверке, Бк, пересчитанное на дату измерения с использованием функции «Пересчет активности» в соответствии с разделом 11 РО (11.1.1);

и) провести аналогичные измерения и определить значения доверительной границы погрешности для фантомов типов Ф2, Ф4.

Результаты поверки считать удовлетворительными, если ни одно из полученных по формуле (3) значений А не превышает ±15 %.

• 7.3.7 Определение основной относительной погрешности измерения активности радионуклида ^l37Cs в фантоме тела человека с использованием эталонного гамма-источника ¹³⁷Cs активностью (1,00±0,25) 10⁴ Бк (5 < 6 %  (Р=0,95)) и коэффициентов перехода,

установленных для соответствующей геометрии измерения, провести в следующей последовательности:

а)  провести подголовку СИЧ к работе в соответствии с разделом 5 РЭ (5.3);

б)  провести набор спектра в соответствии с разделом 11 РО (11.3.1), при этом задать время, с - 3600.

По окончании измерения записать фоновый спектр на диск в соответствии с разделом 11 РО (11.3.2);

в)  выбрать функцию «Задачи->Генерирование рабочих фонов» и инициировать создание рабочих фоновых спектров в соответствии с разделом 11 РО (11.6).

Примечание - Допускается использовать фоновые спектры, созданные ранее, в случае неизменности геометрии и условий измерения;

г)  установить на кресло СИЧ держатель контрольного источника в соответствии с рисунком Г.1 РЭ (приложение Г);

д)  в корпус N1 поместить эталонный гамма-источник ^l37Cs;

с) установить корпус N1 в держатель в соответствии с рисунком Г.1 РЭ (приложение Г). При этом обеспечивается расстояние от точечного источника до торцевой поверхности детектора, равное 10 см;

ж) провести набор спектра в соответствии с разделом 11 РО (11.2.1), при этом задать параметры: время, с - 300; вес, кг; рост, см и возраст, лет - в соответствии с индексом фантома типа Ф1 из набора типов Ф1 - Ф6;

и)  определить значение активности А. Бк, радионуклида ^l37Cs обработав спектр в соответствии с разделом 11 РО (11.8.2).

При достижении относительной статистической погрешности измерения менее 3 % набор спектра может быть остановлен;

к) определить значение доверительной границы погрешности измерения А, %, с вероятностью 0.95 по формуле

(5)

где ^-погрешность аттестации этапонного гамма-источника ^l37Cs, указанная в

свидетельстве о поверке, %;

- относительна где К] -- коэффициент перехода к активности радионуклида ¹³'Cs в эталонном гамма-источнике, приведенный в таблице 7.7;

А - измеренное значение активности эталонного гамма-источника ^l37Cs, Бк;

Aq - значение активности эталонного гамма-источника ^l37Cs из свидетельства о поверке, Бк. пересчитанное на дату измерения с использованием функции «Пересчет активности» в соответствии с разделом 12 РО (12.1.1);

Таблица 7.7

л) провести аналогичные измерения и определить значения доверительной границы погрешности для фантомов типов Ф2, Ф4.

Результаты поверки считать удовлетворительными, если ни одно из полученных по формуле (5) значений А нс превышает ±15 %.

• 7.3.8 Определение основной относительной погрешности измерения активности радионуклида ^l37Cs в фантоме тела человека провести с использованием унифицированного фантома типа УФ-02Т с набором стержневых источников ^l37Cs. Определение основной относительной погрешности измерения активности радионуклида ^l37Cs в фантоме тела человека с использованием алгоритма обработки с использованием спектрометрического метода провести в следующей последовательности:

а)  провести подготовку СИЧ к работе в соответствии с разделом 5 РЭ (5.3);

б)  разместить на кресле СИЧ фоновый фантом, соответствующий типу фантома Ф1 из набора типов Ф1 - Ф6, в геометрии «сидя»;

в)  провести набор спектра в соответствии с разделом 11 РО (11.4.1), при этом задать параметры: время, с — 3600; тип фантома - F1.

Ио окончании измерения записать фоновый спектр в качестве рабочего фона для соответствующего типа фантома в соответствии с разделом 11 РО (11.4.2).

Примечания

• 1 Допускается использовать фоновый спектр, измеренный ранее, в случае неизменности геометрии и условий измерения.

• 2 Допускается использовать фоновый спскгр, полученный с использованием функции «Генерирование рабочих фонов» в соответствии с разделом 5 РЭ (5.4.4);

г)  провести измерение активности стандартного образца по 7.3.6 (е-ж):

д)  определить активность радионуклида ^|,7Cs по гамма-линии 661.6 кэВ в соответствии с разделом 11 РО (11.8.1). Измеренное значение активности А, Бк, отображается в информационной строке монитора ПК;

е)  определить значение доверительной границы погрешности измерения А, %, с вероятностью 0,95 с использованием формул (3) и (4);

ж) выполнить аналогичные измерения и определить значения доверительной границы погрешности для фантомов типов Ф2, Ф4.

по

Результаты поверки считать удовлетворительными, если ни одно из полученных формуле (3) значений А не превышает ±15 %.

Отдел научио-телничсскси ннформачии и нормативе⁰»

• 7.3.9 Определение основной относительной погрешности измерения активности радионуклида ^l37Cs в фантоме тела человека с использованием эталонного гамма-источника ^l,7Cs активностью (1.00±0.25)-10⁴ Бк (5 <6% (Р=0,95)) и коэффициентов перехода провести в следующей последовательности:

а)  провести подготовку СИЧ к работе в соответствии с разделом 5 РЭ (5.3):

б)  провести набор спектра в соответст вии с разделом 11 РО (11.3.1), при этом задать время, с - 3600. По окончании измерения записать фоновый спектр на диск в соответствии с разделом 11 РО (11.3.2);

в)  выбрать функцию «Задачи->Генерирование рабочих фонов» и инициировать создание рабочих фоновых спектров в соответствии с разделом 11 РО (11.6).

Примечание - Допускается использовать фоновые спектры, созданные ранее, в случае неизменности геометрии и условий измерения.

г)  провести измерение активности стандартного образца по 7.3.6 (с-ж);

д)  провести обработку измеренного спектра с вычитанием фона и определить активность радионуклида ^l37Cs по гамма-линии 661,6 кэВ в соответствии с разделом II РО (11.8.1). Измеренное значение активности А, Бк. отображается в информационной строке монитора ПК;

с) определить значение доверительной границы погрешности измерения Д, %, с вероятностью 0,95 с использованием формул (3) и (4);

ж) выполнить аналогичные измерения и определить значения доверительной границы погрешности для фантомов типов Ф2, Ф4.

Результаты поверки считать удовлетворительными, если ни одно из полученных по формуле (3) значений Д не превышает ±15 %.

• 7.3.10 Определение коэффициентов перехода /Су к активности радионуклида ^l37Cs провести в следующей последовательности:

а)  провести подготовку СИЧ к работе в соответствии с разделом 5 РЭ (5.3);

б)  провести набор спектра в соответствии с разделом 11 РО (11.3.1), при этом задать время, с - 3600. По окончании измерения записать фоновый спектр на диск в соответствии с разделом 11 РО (11.3.2).

в)  выбрать функцию «Задачи—^Генерирование рабочих фонов» и инициировать создание рабочих фоновых спектров в соот ветствии с разделом II РО (11.6).

Примечание - Допускается использовать фоновые спектры, созданные ранее, в случае неизменности геометрии и условий измерения:

г)  установить на кресло СИЧ держатель контрольного источника в соответствии с рисунком Г.1 РЭ (приложение Г);

д)  в корпус N1 поместить эталонный гамма-источник ^,37Cs с активностью (1,00±0,25)-10⁴ Бк (5< 6 % при Р=0,95);

пома

и) определить значение активности А, Бк, радионуклида ^b7Cs, обработав спектр в соответствии с разделом 11 РО (11.8.2) (радиометрический метод) и обработав спектр в соответствии с разделом 11 РО(11.8.1) (спектрометрический метод), полученные значения активности А, Бк, радионуклида ¹¹⁷Cs записать в рабочий журнал;

к)  провести операции по 7.3.10 (ж-и) три раза и более. Вычислить среднее арифметическое значение активности А, Бк радионуклида ^IJ7Cs;

л)  провести измерения спектров и определение значений активности А, Бк, по 7.3.10 (ж-к) для фантомов с типами Ф2, Ф4;

м) рассчитать коэффициенты перехода Кдля фантомов типов Ф1. Ф2, Ф4 по формуле

K_f = AjA,                              (7)

где Ао - значение активности эталонного гамма-источника ^l37Cs из свидетельства о поверке. Бк, пересчитанное на дату измерения;

А -среднее значение активности, Бк, измеренное с использованием радиометрического и спектрометрического методов обработки.

Значения коэффициентов перехода Л\-, рассчитанные по формуле (7) для фантомов типа Ф1, Ф2, Ф4 с использованием радиометрического и спектрометрического методов, заносят в рабочий журнал.

• 7.3.11 Определение минимальной измеряемой активности (МИА) радионуклида ^l17Cs в фантоме тела человека за время измерения один час при статистической погрешности 50% (Р=0,95) провести, рассчитывая значение МИА. Бк, для фантомов типов Ф1, Ф2, Ф4 по формуле

200

МИА----*—!_                         ₍8)

где Пф -скорость счета в энергетическом интервале от 590 до 735 кэВ фонового спектра, измеренного по 7.3.1 (a-в), имп/с. Значение определяют с помощью функции интегрирования в соответствии с разделом 7 РО (7.6);

t - время измерения, равное 3600 с;

д - относительная статистическая погрешность однократного измерения с доверительной вероятностью 0,95, J =0.5;

Е - эффективность регистрации в П11П в данной геометрии измерения, определяемая по 7.3.4, имп/фотон;

1., - выход гамма-фотонов энергии 661,6 кэВ радионуклида ^l37Cs, равный 85.1 %.

Результаты поверки считать удовлетворительными, если полученные значения МИА соответствуют данным, приведенным в таблице 7.8.

Таблица 7.8

J

• 8.1   Результаты поверки оформляют протоколом по форме, приведенной в приложении А,

• 8.2   Положительные результаты поверки оформляют:

а)  при выпуске СИЧ из производства:

• —  записью о поверке в разделе РЭ «Свидетельство о приемке», заверенной подписью и оттиском доверительного клейма;

• -  нанесением клейма-наклейки поверителя на верхнюю торцевую поверхность спинки кресла СИЧ;

б) при эксплуатации и выпуске СИЧ после ремонта - нанесением клейма-наклейки и выдачей свидетельства о поверке по форме в соответствии с приложением Г ТКП 8.003-2011.

• 8.3   При отрицательных результатах поверки эксплуатация СИЧ запрещается и выдается заключение о непригодности по форме в соответствии с приложением Д ТКП 8.003-2011 с указанием причин. При этом клеймо-наклейка поверителя подлежит погашению и свидетельство о поверке аннулируется.

От УП «АТОМТЕХ»

Главный метролог

г В.Д.Гузов

«       О <7______2015

Приложение А

(рекомендуемое)

Форма протокола поверки

Протокол поверки спектрометра излучения человека СКГ-АТ1316 №_____

ДАТА ПОВЕРКИ__

ПРОВЕРКА ПРОВОДИЛАСЬ_____________________________

поверочный орган

Условия поверки:

температура                   _________°C;

относительная влажность       ______%;

атмосферное давление          _____________кПа;

внешний фон гамма-излучения _______мкЗв/ч.

Средства поверки

• 1 Внешний осмотр:

документация_______________________________________________________________________

ком плсктность_________________________________________________________________________

отсутствие механических повреждений_________________________________________________

• 2 Опробование:

работоспособность__

соответствие ПО____________________________________________________________________

• 3 Определение метрологических характеристик:

3.1 Проверка диапазона энергий регистрируемого гамма-излучения и значения интегральной нелинейности (ИНЛ)

Таблица 3.1

3.2 Определение чувствительности СИЧ при измерении активности радионуклида ^,37Cs в фантоме всего тела человека.

Таблица 3.2

• 3.3 Определение эффективности регистрации СИЧ в геометрии измерения: а) точечная с гамма-источником ^l37Cs

Таблица 3.3

<венный

отдел научно- X технический

и нормативной док> «енгаиии

б) фантом с радионуклидом ' ’ Cs

Таблица 3.4

• 3.4 Определение основной относительной погрешности измерения активности радионуклида ³⁷Cs:

а) с использованием радиометрического метода:

Таблица 3.5

б) с использованием спектрометрического метода:

Таблица 3.6

• 3.5 Определение коэффициентов перехода К_f к активности радионуклида ^l37Cs в

эталонном гамма-источнике

Таблица 3.6

Выводы______________

Свидетельство №_________от_______

(извещение о непригодности)

Поверку провел ____________ (________________)

21

заме

новых

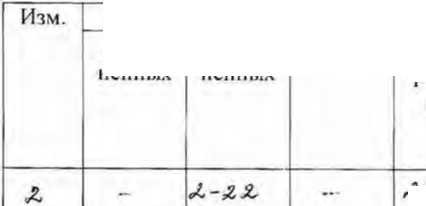

Номера листов (страниц)

изме

ненных

нениых

аннулированных

I

2 Зам. ГИАЯ.77-2014

22
