Общество с ограниченной ответственностью «ГлобалТест»

УТВЕРЖДАЮ

УТВЕРЖДАЮ

Директор

ООО «ГлобалТест»

Руководитель ЦИ СИ, главный метролог ФГУП «РФЯЦ-ВНИИЭФ»

.А. Кирпичев

2016

ДАТЧИК ДИНАМИЧЕСКОГО ДАВЛЕНИЯ PS

Методика поверки

АБЮК.433643 МП

Содержание

Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

контактом и корпусом соединителя при напряжении 100 В

  • 6.3 Проверка электрической емкости между контактом и корпусом

соединителя на частоте 1000 Гц

  • 6.4 Опробование

  • 6.5 Проверка пределов допускаемой основной погрешности, приведенной

к верхнему пределу измерений, номинального значения коэффициента преобразования и полярности выходного сигнала

  • 6.6 Определение отклонения номинального значения коэффициента

преобразования от паспортного значения в течение года

ПРИЛОЖЕНИЕ А (справочное) Перечень документов, на которые даны

ссылки в текс те настоящей методики поверки

ПРИЛОЖЕНИЕ Б (обязательное) Схема внешних электрических соединений ... 13

ПРИЛОЖЕНИЕ В (справочное) Выбор эталонов для поверки датчика с учетом критериев достоверности поверки

Изм.

Лист

№ докум.

[Подп.

Дата

Разраб.

Симчук А.А.

Пров.

Нач. о гд.

11. контр.

Красим исков ВМ(

7 fa

Утв.

71------------------------

Датчик

динамического давления PS

Методика поверки

АБЮК.433643 МГ1

Лит.

С.

Страниц

3

16

ООО «Глобал Гест»

Методика поверки (МП) распространяется на датчики динамического давления PS (далее - датчики), выпускаемые по техническим условиям АБКЖ.433643 ТУ, и устанавливает методику их первичной и периодической поверок.

Датчики предназначены для измерений быстропеременных (импульсных) давлений в жидких и газообразных средах.

Настоящая МП разработана в соответствии с требованиями РМГ51.

Перечень документов, на которые даны ссылки в тексте настоящей МГ1, приведен в приложении А.

Межповерочный интервал датчика - 12 месяцев.

(

АБКЖ.433643 МП

4

Изы

Лист

№ докум.

Поди.

Дата

1 Операции поверки

1.1 Датчики подвергают первичной и периодической поверкам в соответствии с таблицей 1. Первичной поверке подвергают датчики при выпуске из производства. Таблица 1 - Перечень операций при поверке

Наименование операции

Номер пункта методики

Обязательность проведения операции при поверке

первичной

периодической

1 Внешний осмотр

6.1

да

да

2 Проверка электрического сопротивления изоляции между контактом и корпусом соединителя при напряжении 100 В

6.2

да

да

3 Проверка электрической емкости между контактом и корпусом соединителя на частоте 1000 Гц

6.3

да

да

4 Опробование

6.4

да

да

5 Проверка пределов допускаемой основной погрешности, приведенной к верхнему пределу измерений, номинального значения коэффициента преобразования и полярности выходного сигнала

6.5

да

да

6 Проверка отклонения номинального значения коэффициента преобразования от паспортного значения в течение года

6.6

нет

да

  • 1.2 При получении отрицательного результата какой-либо операции поверки дальнейшую поверку не проводят, и результаты оформляют в соответствии с 7.2.

2 Средства поверки
  • 2.1 При проведении поверки применяют эталоны, средства измерений (СИ) и

вспомогательное оборудование, приведенные в таблице 2.

Таблица 2 - Перечень эталонов, СИ и вспомогательного оборудования

Требуемая характеристика

Средство поверки

Наименование

Основные метрологические характеристики

Диапазон воспроизведения импульсного давления от 0 до 25 МПа

Эталон единицы импульсного давления в диапазоне значений от 0,1 до 25 МПа (установка импульсного давления Импульс-2), per. № З.АЗД.0313.2015

ПГ ± 0,05 % ВПИ в диапазоне от 0,1 до 2,5 МПа;

ПГ ± 0,05 % в диапазоне от 2,5 до 25 МПа

Диапазон воспроизведения импульсного давления от 0 до 250 МПа

Установка импульсного давления Импульс-4

Диапазон (10 - 600) МПа, длительность переднего фронта (1,0-10,0) мс

Эталон единицы избыточного давления 4 разряда в диапазоне значений от 0 до 250 МПа (датчик давления ДД2), per. №З.АЗД.0201.2016

ПГ ± 0,4 % ВПИ

АБКЖ.433643.003 МП

с.

5

Изм.

Лист

№ докум.

Поди.

Дата

ТТ£ одолжение таблицы 2

Требуемая характеристика

Средство поверки

Наименование

Основные метрологические характеристики

Диапазон воспроизведения импульсного давления от 0 до 400 МПа

Установка импульсного давления Импульс-4

Диапазон (10 - 600) МПа, длительность переднего фронта (1,0 - 10,0) мс

Эталон единицы избыточного давления 4 разряда в диапазоне значений от 0 до 400 МПа (датчик давления ДДЗ), per. № З.АЗД.0071.2016

ПГ ± 0,4 % ВПИ

Наибольший входной заряд не менее 105 пКл

Усилитель измерительный

АР5110

ПГ ± 0,8 % по коэффициенту усиления;

ПГ± 0,5 % по неравномерности АЧХ

Диапазон измерений выходного напряжения ± 10 В

Анализатор спектра A19-U2

ПГ± (0,003 -U +0,05) мВ

Диапазон измерений выходного напряжения ± 100 мВ

Мультиметр 34401А

ПГ ± (0,0050 % ИВ +

0,0035 % ДИ)

Напряжение питания датчиков давления ДД2 и ДДЗ

(12,00 ±0,01) В

Источник питания постоянного тока GPR-1810HD

ПГ ± (0,0001 -Uycm + 3 мВ)

Диапазон измерений электрического сопротивления изоляции при напряжении 100 В от 1 кОм до 30 ГОм

Мегаомметр Е6-17

ПГ ± 2,5 %

Диапазон измерений электрической емкости на частоте 1000 Гц от 5 до 1000 пФ

Измеритель иммитанса LCR-816

ПГ±0,1 %

Примечания

  • 1 ПГ - пределы допускаемой основной погрешности.

  • 2 ВПИ - верхний предел измерений.

  • 3 АЧХ - амплитудно-частотная характеристика

2.2 Для контроля условий поверки применяют средства измерений, приведенные в таблице 3.

Таблица 3 - Перечень СИ, применяемых для контроля условий поверки

Требуемая характеристика (условия поверки)

Наименование СИ

Основные метрологические характеристики СИ

Температура окружающего воздуха (23 ± 2) °C

Гигрометр психрометрический ВИТ-2

ПГ ± 0,2 °C

Относительная влажность воздуха от 30 до 80 %

ПГ ± 6 %

Атмосферное давление от 84,0 до 106,7 кПа

Барометр-анероид

БАММ-1

ПГ ± 200 Па

Напряжение питающей сети (220 ± 22) В

Мультиметр 34401А

ПГ ± 0,64 В

Частота питающей сети (50 ± 1) Гц

ПГ± 0,001 Гц

с.

АБКЖ.433643 МП

6

Изм.

Лист

№ докум.

Поди.

Дата

  • 2.3 Допускается применять другие СИ, обеспечивающие требуемые диапазоны и точность измерений.

3 Требования безопасности
  • 3.1 При проведении поверки выполняют все требования безопасности, указанные в руководствах по эксплуатации (РЭ) на датчик, эталоны, СИ и вспомогательное оборудование.

  • 3.2 К работе с датчиком допускают персонал, ознакомившейся с РЭ на датчик, эталоны, СИ и вспомогательное оборудование, и прошедший инструктаж по технике безопасности.

  • 3.3 При выполнении работ с датчиком руководствуются ПУЭ «Правилами устройства электроустановок» и РД 153-34.0-03.150-00 «Межотраслевыми правила по охране труда (правилами безопасности) при эксплуатации электроустановок ПОТ РМ-016-2001».

  • 3.4 Установку (снятие) датчика на объекте поверки проводят в отсутствии давления.

4 Условия поверки

При проведении поверки датчика соблюдают следующие условия:

  • -  температура окружающего воздуха (23 ± 2) °C;

  • -  относительная влажность воздуха от 30 до 80 %;

  • -  атмосферное давление от 84,0 до 106,7 кПа;

  • -  напряжение питающей сети (220 ± 22) В;

  • -  частота питающей сети (50 ± 1) Гц.

5 Подготовка к поверки
  • 5.1 Перед проведением поверки датчик выдерживают не менее 3 ч при температуре, приведенной в 4.1.

  • 5.2 Все эталоны, СИ и вспомогательное оборудование перед поверкой датчика включают и прогревают не менее 0,5 ч.

6 Проведение поверки и обработка результатов измерений
  • 6.1 Внешний осмотр

При внешнем осмотре датчика проверяют:

  • - целостность корпуса датчика;

  • - состояние поверхностей (отсутствие вмятин, царапин, задиров);

  • - наличие маркировки;

  • - наличие паспорта.

  • 6.2 Проверка электрического сопротивления изоляции между контактом и корпусом соединителя при напряжении 100 В

  • 6.2.1 Проверку электрического сопротивления изоляции между контактом и корпусом соединителя проводить в нормальных условиях применения по 4.1 мегаомметром Е6-17 при напряжении 100 В.

    АБКЖ.433643.003 МП

    с.

    7

    Изм.

    Лист

    № докум.

    Поди.

    Дата

  • 6.2.2 Датчик считать годным, если электрическое сопротивление изоляции не менее 10000 МОм.

  • 6.3 Проверка электрической емкости между контактом и корпусом соединителя на частоте 1000 Гц

  • 6.3.1 Проверку электрической емкости между контактом и корпусом соединителя проводить в нормальных условиях применения по 4.1 измерителем иммитанса LCR-816 на частоте 1000 Гц.

  • 6.3.2 Датчик считать годным, если электрическая емкость находится в пределах:

  • - от 7 до 12 пФ для модификации PS01;

  • - от 180 до 220 пФ для модификаций PS01-01, PS02-01, PS03-01 (при длине кабеля 2 м);

  • - от 200 до 250 пФ для модификации PS01-02 (при длине кабеля 2 м).

  • - от 30 до 40 пФ для модификации PS01-03;

  • - от 185 до 235 пФ для модификации PS01-04 (при длине кабеля 2 м).

  • - от 15 до 25 пФ для модификации PS01-05;

  • - от 5 до 10 пФ для модификации PS02;

  • - от 4 до 7 пФ для модификации PS03.

Примечание - Увеличение длины кабеля на 1 м увеличивает емкость на 80- 140 пФ.

  • 6.4 Опробование

  • 6.4.1 При опробовании проверяют работоспособность датчика.

  • 6.4.2 Собирают схему внешних электрических соединений согласно приложению Б.

  • 6.4.3 Работоспособность датчика проверяют одиночным легким надавливанием пальцем на рабочую поверхность (мембрану) датчика, регистрируя на экране анализатора спектра A19-U2 изменение выходного сигнала.

  • 6.5 Проверка пределов допускаемой основной погрешности, приведенной к верхнему пределу измерений, номинального значения коэффициента преобразования и полярности выходного сигнала

  • 6.5.1 Проверку пределов допускаемой основной погрешности, приведенной к верхнему пределу измерений, номинального значения коэффициента преобразования и полярности выходного сигнала проводят:

  • - для модификаций PS01, PS01-01, PS01-02, PS01-03, PS01-04, PS01-05 на эталоне единицы импульсного давления в диапазоне значений от 0,1 до 25 МПа (установка импульсного давления Импульс-2) per. № З.АЗД.ОЗ 13.2015;

  • - для модификаций PS02, PS02-01 на установке импульсного давления Импульс-4 по эталону единицы избыточного давления 4 разряда в диапазоне значений от 0 до 250 МПа (датчик давления ДД2 АР 1702-250-0,4) per. № З.АЗД.0201.2016;

  • - для модификаций PS03, PS01-01 на установке импульсного давления Импульс-4 по эталону единицы избыточного давления 4 разряда в диапазоне значений от 0 до 400 МПа (датчик давления ДДЗ АР 1703-400-0,4) per. № З.АЗД.0071.2016.

  • 6.5.2 Датчик закрепляют на установке Импульс-2 или Импульс-4 и подают избыточное давление с фиксированным уровнем Ps = 0,2-Рвпи. На установке Импульс-2 давление создают и контролируют с помощью грузопоршневого манометра МП-250, входящего в состав эталона. На установке Импульс-4 давление контролируют с помощью датчика давления ДД2 АР 1702-0,4 или датчика давления ДДЗ АР 1703-400-0,4.

    с.

    АБКЖ.433643 МП

    8

    Изм.

    Лист

    № докум.

    Поди.

    Дата

  • 6.5.3 Проводят "сброс" избыточного давления до атмосферного (до нуля).

  • 6.5.4 Выходной сигнал ("ступеньку" давления "сброса") Uh В, представленный на рисунке 1, регистрируют на экране анализатора спектра A19-U2. Результаты измерений заносят в таблицу 4.

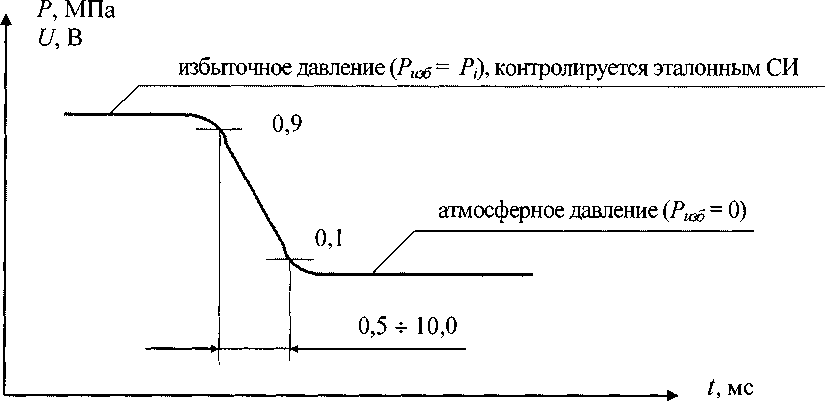

    Рисунок 1- "Ступенька" давления "сброса" от избыточного до атмосферного

Примечание - Амплитудные и временные интервалы на экране анализатора спектра A19-U2 отслеживают автоматически или выставляют вручную в процессе измерений в зависимости от параметра выходного сигнала датчика СТ,-, пропорционального по амплитуде измеряемому значению давления Р,. Луч выходного сигнала устанавливают в верхней части экрана, так как полярность датчика положительная.

  • 6.5.5 Коэффициент преобразования датчика К,, пКл/МПа, формуле (1) и заносят в таблицу 4

    рассчитывают по

    (1)

U

где кус - значение коэффициента преобразования по заряду усилителя АР5110, мВ/пКл.

  • 6.5.6 Операции по 6.5.2 - 6.5.5 выполняют не менее трех раз.

  • 6.5.7 Среднее арифметическое значение коэффициента преобразования к,, пКл/МПа, рассчитывают по формуле (2) и заносят в таблицу 4

tv

(2)

  • 6.5.8 Операции поб.5.2 - 6.5.7 выполняют для давлений Р2 = ^А'Рвпи, Рз=®£'Рвпи, Pj= 0,%-Рвпи, и Рs= Рвпи-

  • 6.5.9 Номинальное (среднее квадратическое) значение коэффициента преобразования датчика К, пКл/МПа, рассчитывают по формуле (3) и заносят в таблицу 4

к =    ------.                                          (3)

АБКЖ.433643.003 МП

с.

9

Изм.

Лист

№ докум.

Поди.

Дата

  • 6.5.10 Основную погрешность у,, %, на каждом уровне задаваемого импульсного

давления рассчитывают по формуле (4) и заносят в таблицу 4

Таблица 4-Результаты измерений

Параметры

Номер изме-рения п

Задаваемое импульсное давление Р,, МПа

Номинальное значение коэффициента преобразования К, мВ/кПа

Pi

Р2

Рз

Р4

Р5

Выходной сигнал [/,, В

1

Коэф, преобразования, К,, пКл/МПа

Выходной сигнал U,, В

2

Коэф, преобразования, К,, пКл/МПа

Выходной сигнал U,, В

3

Коэф, преобразования, К,, пКл/МПа

Коэффициент преобразования К,, пКл/МПа

Ср.

Основная погрешность у,, %

  • 6.5.11 Датчик признают годным, если:

  • - номинальное значение коэффициента преобразования находится в пределах:

а) 200 ± 40 пКл/МПа для модификаций PS01, PS01-01;

б) 4000 ± 600 пКл/МПа для модификаций PS01-02, PS01-03;

в) 600 ± 100 пКл/МПа для модификаций PS01-04, PS01-05;

г) 70 ± 20 пКл/МПа для модификаций PS02, PS02-01;

д) 25 ± 5 пКл/МПа для модификаций PS03, PS03-01.

  • - полярность выходного сигнала положительная (выходной сигнал соответствует рисунку 1);

  • - модуль основной погрешности |у,|, %, приведенной к верхнему пределу измерений, на каждом уровне измерений импульсного давления удовлетворяет неравенству

|/,|^ -y = Q,l-y,                                     (5)

где ук - абсолютное значение отношения контрольного допуска к пределу допускаемой основной погрешности датчика по таблице В.2 приложения В;

у - предел допускаемой основной погрешности датчика, %.

6.6 Проверка отклонения номинального значения коэффициента преобразования от паспортного значения в течение года

  • 6.6.1 Проверку отклонения номинального значения коэффициента преобразования от паспортного значения в течение года проводят только при периодической поверке.

    с.

    АБКЖ.433643 МП

    10

    Изм.

    Лист

    № докум.

    Поди.

    Дата

  • 6.6.2 Отклонение номинального значения коэффициента преобразования от паспортного значения в течение года ук, %, рассчитывают по формуле

    к-кп

    •100,

    (6)

где К - номинальное значение коэффициента преобразования по 6.5.9, пКл/МПа;

Кп - номинальное значение коэффициента преобразования по паспорту, пКл/МПа.

  • 6.6.3 Датчик признают годным, если отклонение номинального значения коэффициента преобразования от паспортного значения в течение года не более 10 %.

7 Оформление результатов поверки
  • 7.1 Положительные результаты поверки датчика удостоверяют свидетельством о поверке и (или) записью в паспорте, заверяемой подписью поверителя и знаком поверки.

  • 7.2 На датчик, не удовлетворяющий требованиям настоящей методики поверки, выдают извещение о непригодности с указанием причин. Датчик к дальнейшей эксплуатации не допускают.

    АБКЖ.433643.003 МП

    с.

    11

    Изм.

    Лист

    № докум.

    Поди.

    Дата

ПРИЛОЖЕНИЕ А

(справочное)

Перечень документов, на которые даны ссылки в тексте настоящей методики поверки

Обозначения

Наименование

АБКЖ.433643 ТУ

Датчик динамического давления PS. Технические условия

МИ 187-86

Методические указания. ГСИ. Достоверность и требования к методикам поверки средств измерений

МИ 188-86

Методические указания. ГСИ. Средства измерений. Установление значений параметров методик поверки

ПУЭ

Правила устройства электроустановок

РД153-34.0-03.150-00

Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок ПОТРМ-016-2001

РМГ 51-2002

Рекомендации по межгосударственной стандартизации. ГСИ. Документы на методики поверки средств измерений. Основные положения

с.

АБКЖ.433643 МП

12

Изм.

Лист

№ докум.

Поди.

Дата

ПРИЛОЖЕНИЕ Б

(обязательное)

Схема внешних электрических соединений

Д - датчик динамического давления PS;

У - усилитель измерительный АР5110;

Р - анализатор спектра A19-U2 (регистратор).

Рисунок Б.1 - Схема внешних электрических соединений датчика

АБКЖ.433643.003 МП

с.

13

Изм.

Лист

№ докум.

Поди.

Дата

ПРИЛОЖЕНИЕ В (справочное) Выбор эталонов для поверки датчика с учетом критериев достоверности поверки

В.1 При выборе эталонов для поверки датчика в соответствии с требованиями МИ 187 и МИ 188 устанавливают следующие критерии и параметры поверки:

Рьам - наибольшая вероятность ошибочного признания годным любого в действительности дефектного экземпляра датчика, РЬам = 0,20;

- отношение наибольшего возможного модуля основной погрешности экземпляра датчика, который может быть ошибочно признан годным, к пределу допускаемой основной погрешности датчика, (<^) = 1,25;

т - число проверяемых точек в диапазоне измерений датчика, т > 5;

п - число наблюдений при экспериментальном определении значений погрешности в каждой из проверяемых точек, п > 3;

ук - абсолютное значение отношения контрольного допуска к пределу допускаемой основной погрешности датчика;

ар - отношение предела допускаемой погрешности эталонов, применяемых при поверке, к пределу допускаемой основной погрешности поверяемого датчика.

Примечание - Значения ук и ар выбирают по таблице В.1, взятой из МИ 188.

Таблица В.1- Значения параметра (числитель) и критерия (^)(знаменатель) а

ОСр

Значения ук и      при РЬам, равном

0,00

0,05

0,10

0,15

0,20

0,25

0,30

0,35

0,40

0,45

0,50

1/10

0,90

0,94

0,95

0,96

0,97

0,98

0,98

0,99

0,99

1,00

1,00

1,00

1,04

1,05

1,06

1,07

1,08

1,08

1,09

1,09

1,10

1,10

1/5

0,80

0,88

0,91

0,93

0,94

0,96

0,97

0,98

0,99

0,99

1,00

1,00

1,08

1,И

1,13

1,14

1,16

1,17

1,18

1,19

1,19

1,20

1/4

0,75

0,85

0,88

0,91

0,93

0,95

0,96

0,97

0,98

0,99

1,00

1,00

1,10

1,13

1,16

1,18

1,20

1,21

1,22

1,23

1,24

1,25

1/3

0,67

0,80

0,85

0,88

0,91

0,93

0,94

0,96

0,98

0,99

1,00

1,00

из

1,18

1,21

1,24

1,26

1,27

1,29

1,31

1,32

1,33

1/2,5

0,60

0,76

0,82

0,86

0,89

0,91

0,93

0,95

0,97

0,98

1,00

1,00

1,16

1,22

1,26

1,29

1,31

1,33

1,35

1,37

1,38

1,40

1/2

0,50

0,70

0,77

0,82

0,86

0,89

0,92

0,94

0,96

0,98

1,00

1,00

1,20

1,27

1,32

1,36

1,39

1,42

1,44

1,46

1,48

1,50

А

В.2 С учетом установленных по В.1 значений РЬам, (дм)ьа, тип таблицу В.1 преобразуют в таблицу В.2.

Таблица В.2- Параметры и критерии достоверности поверки датчика

dp

0,1 (1/10)

0,2 (1/5)

0,25 (1/4)

0,33 (1/3)

0,4 (1/2,5)

0,5 (1/2)

Yk

0,97

0,94

0,93

0,91

0,82

0,70

Р Ьам

0,20

0,20

0,20

0,20

0,10

0,05

<А)Ьа

1,07

1,14

1,18

1,24

1,22

1,20

с.

АБКЖ.433643 МП

14

Изм.

Лист

№ докум.

Поди.

Дата

В.З При выборе эталонов для поверки датчика, в соответствии с требованиями МИ 187 и МИ 188, соблюдают следующее соотношение

(В.1)

(//> +   ) + (£у +       ар • Л

где (у/; +   ) - предел допускаемой основной погрешности эталонного канала, % ВПИ;

Ур - предел допускаемой основной погрешности эталона давления, для установки импульсного давления Импульс-2 уР = 0,05 % ВПИ, для датчиков давления ДД2 и ДДЗ (АР 1702-250-0,4 и API703-400-0,4) уР = 0,4 % ВПИ;

£(/|  - предел допускаемой основной погрешности мультиметра 34401 А,

8(,t =(0,0050 % ИВ + 0,0035 % ДИ) = 0,0225 % ВПИ;

(8У +Sll2) - предел допускаемой основной погрешности измерительного канала

поверяемого датчика, % ВПИ;

ду - предел допускаемой основной погрешности усилителя измерительного АР5110, ду = 1,1 Jo,82 + 0,42 =0,98%;

8и - предел допускаемой основной погрешности анализатора спектра А19,

0,003 • и, + 0,2

100 = 0,36%;

у - предел допускаемой основной погрешности поверяемого датчика, у = 3,0 % ВПИ.

В.4 Подставляя полученные по В.З значения в соотношение (В.1) получают следующие соотношения

0,463 р - для модификацийPS01 (-01; -02; -03; -04; -05),      (В.2)

0,498 р - для модификацийPS02(-01), PS03(-01).           (В.З)

В.5 По таблице В.2 определяют допускаемый (ближайший) параметр ар, удовлетворяющий соотношениям (В.2) и (В.З), ар = 0,5 (1/2), и параметр ук для неравенства (5) при определении годности (негодности) поверяемого датчика, ук = 0,70.

АБКЖ.433643.003 МП

с.

15

Изм.

Лист

№ докум.

Поди.

Дата

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера страниц

Всего страниц в документе

№ документа

Входящий № сопроводительного документа и дата

Подпись

Дата

Изме

ненных

Замененных

Новых

Аннулированных

с.

АБКЖ.433643 МП

16

Изм.

Лист

№ докум.

Поди.

Дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
