Методика поверки «ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ Е855А, Е855В, Е855С Е854А, Е854В, Е854С» (МП 49501860.3.0005)
42 2713
^^ес^ч^ТВЕРЖДАЮ
'Фгул «вниимс»
________В. И. Я и шип
Инв. № подл. I Подп. и дата | Взам. инв. № |Инв. №дубл. | Подп. и дата
ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ
Е855А, Е855В, Е855С
Е854А, Е854В, Е854С
Методика поверки
49501860.3.0005МП
1 Операции и средства поверки
Настоящая методика поверки распространяется на преобразователи измерительные
Е855А, Е855В, Е855С, Е854А, Е854В, Е854С (далее - преобразователи), изготовленные по ТУ 4227-005-49501860-00.
-
1.1 При проведении поверки выполняют операции и применяют средства поверки, указанные в таблице I.
-
1.2 При проведении поверки допускается применение средств, не приведенных в перечне, но обеспечивающих контроль метрологических характеристик с требуемой точностью.
-
1.3 Средства поверки должны быть исправны и поверены в органах государственной или ведомственной метрологической службы.
2
Зам.
4711396432-2011
Изм
Лист
№ докум.
Подп.
Дата
Разраб.
Федорова
W.P9.M
Пров.
Довбня
M'Of-Ц
Н.контр.
Федорова
W
Утв.
Сурков
49501860.3.0005МП
Преобразователи
Литер
Лист
Листов
измерительные
2
И
Е855А, Е855В, Е855С
Фирма
Е854А, Е854В, Е854С
“Алекто-Электроникс”
Методика поверки
Таблица 1
|
Наименование операции |
Номер пункта методики поверки |
Наименование и тип основного или вспомогательного средства поверки; основные технические характеристики средства поверки |
|
Внешний осмотр |
4.1 |
- |
|
Проверка сопротивления изоляции |
4.2 |
Мегаомметр ЭСО210/1 Диапазон измеряемых сопротивлений (5 - 1000) МОм Измерительное напряжение 500 В |
|
Опробование |
4.3 |
Калибратор универсальный 9100 Напряжение переменного тока от 0 до 1050 В в диапазоне частот от 10 Гц до 3 кГц ПГ ± 0,046 % Переменный ток от 0 до 20 А в диапазоне частот от 10 Гц до 3 кГц ПГ ± 0,08 % Мультиметр 34401А Пределы измерения постоянного напряжения: 1 В - ПГ (0,004 % от показания + 0,0007 % от предела) 10 В - ПГ (0,0035 % от показания + 0,0005 % от предела) Катушка электрического сопротивления Р331 Номинальное значение 100 Ом. Класс точности 0,01 Магазин сопротивлений Р33 Диапазон номинальных значений 0,1 - 99999,9 Ом. Класс точности 0,2 Вольтметр Э545 Конечное значение диапазона измерений 300 В Класс точности 0,5 Автотрансформатор ЛАТР |
|
Проверка основной приведенной погрешности |
4.4 | |
|
Оформление результатов поверки |
5 |
-
2.1 При проведении поверки соблюдают следующие требования:
- «Правила технической эксплуатации электроустановок потребителей»;
- «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»;
- требования, приведенные в эксплуатационной документации на испытательное оборудование.
-
2.2 Преобразователь соответствует ГОСТ Р 52319-2005 (МЭК 61010-1:2001).
Тип изоляции - основная. Степень загрязнения 2. Категория измерений III.
-
2.3 Внешнее подключение следует производить согласно схеме подключения преобразователя при отключенных от источников сигнала и напряжения питания соединительных проводах.
-
2.4 Опасный фактор - напряжение питания 220 В, входной переменный ток, входное напряжение переменного тока.
В случае возникновения аварийных условий и режимов работы преобразователь необходимо немедленно отключить.
03
Й ч
s
|
2 |
Зам. |
47113964.32-2011 |
20.09.11 | |
|
Изм |
Лист |
№ докум. |
Подп. |
Дата |
49501860.3.0005МП
Лист
|
2 |
Зам. |
47113964.32-2011 |
20.09.11 | |
|
Изм |
Лист |
№ докум. |
Подп. |
Дата |
49501860.3.0005МП
Лист
3.1 При проведении поверки преобразователей соблюдают следующие нормальные условия:
- температура окружающего воздуха, °С
- относительная влажность воздуха, % ...
- атмосферное давление. кПа (мм рт.ст.).
20 ± 5;
30 - 80;
84 - 106 (630 - 800);
- напряжение питающей сети переменного тока, В
220 ± 4,4;
- частота питающей сети, Гц ..............................................
- форма кривой напряжения питающей сети несинусоидальности не превышает 5%;
....................50 ± 0,5; синусоидальная, коэффициент
- частота входного сигнала, Гц
50 ± 1,0;
- форма кривой переменного тока входного сигнала - синусоидальная, коэффициент несинусоидальности не превышает 2%;
- сопротивление нагрузки, Ом Е855А, Е854А
2500 ± 500;
400 ± 100;
Е855В, Е855С, Е854В, Е854С ..........
- время установления рабочего режима, мин - положение преобразователя - любое.
-
3.2 Перед проведением поверки преобразователь выдерживают в нормальных климатических условиях не менее 2 ч.
-
3.3 Средства поверки подготавливают к работе в соответствии с требованиями эксплуатационной документации на них.
15;
|
2 |
Зам. |
47113964.32-2011 |
20.09.11 | |
|
Изм |
Лист |
№ докум. |
Подп. |
Дата |
49501860.3.0005МП
Лист
4.1.1 При проведении внешнего осмотра устанавливают соответствие преобразователей следующим требованиям:
-
- отсутствие механических повреждений корпуса, крышки, присоединительных контактов;
-
- наличие четкой маркировки;
-
- наличие гарантийной наклейки или свидетельства о государственной поверке (при проведении периодической поверки).
4.2.1 Проверку электрического сопротивления изоляции осуществляют мегаомметром.
Прикладывают последовательно испытательное постоянное напряжение: (500 ± 50) В
и определяют электрическое сопротивление изоляции между соединенными вместе контактами:
-
- 1-2 (входная цепь) и 3-4-5-6 (выходная цепь и цепь питания);
-
- 3-4 (выходная цепь) и 5-6 (цепь питания).
Показания, определяющие электрическое сопротивление изоляции, отсчитывают по истечении
1 мин после приложения напряжения или меньшего времени, за которое показания мегаомметра
практически установятся.
Результаты проверки считают удовлетворительными, если значения сопротивления изоляции составляют не менее 40 МОм.
-
4.3.1 Соединяют приборы по схеме, приведенной в приложении А. Устанавливают значение сопротивления нагрузки в соответствии с 3.1.
-
4.3.2 Подают напряжение питания на преобразователь.
-
4.3.3 Не подавая входной сигнал на преобразователь, считывают показания прибора PV2 и определяют значение выходного тока в миллиамперах по формуле
Увых
1вых =
Ro
(1)
где ивых - показание прибора PV2, мВ;
Ro - значение образцового сопротивления Ro, Ом;
Значение выходного тока должно быть: - близким к нулю для преобразователей с выходным током от 0 до 5 мА, от 0 до 20 мА; - около 4 мА для преобразователей с выходным током от 4 до 20 мА.
|
2 |
Зам. |
47113964.32-2011 |
20.09.11 | |
|
Изм |
Лист |
№ докум. |
Подп. |
Дата |
49501860.3.0005МП
Лист
-
4.3.4 На преобразователь подают входной сигнал, равный конечному значению диапазона измерений и определяют значение выходного тока по формуле (1).
Значение выходного тока должно быть: - около 5 мА для преобразователей с выходным током от 0 до 5 мА; - около 20 мА для преобразователей с выходным током от 0 до 20 мА, от 4 до 20 мА.
4.4 Проверка основной приведенной погрешности4.4.1 Основную приведенную погрешность преобразователя определяют методом сравнения измеренного выходного сигнала с расчетным значением при известном значении входного сигнала.
-
4.4.2 Перед проведением измерений средства поверки должны быть прогреты согласно требованиям эксплуатационной документации.
-
4.4.2 На преобразователь подают входной сигнал, равный конечному значению диапазона измерений, и выдерживают преобразователь в течение времени установления рабочего режима в соответствии с 3.1.
-
4.4.3 Устанавливают поочередно значения входного сигнала в соответствии с таблицей 2 или таблицей 3, в каждой проверяемой точке считывают показания прибора PV2 и определяют значения выходного тока 1вых по формуле (1);
2
Зам.
47113964.32-2011
20.09.11
Изм
Лист
№ докум.
Подп.
Дата
49501860.3.0005МП
Лист
Таблица 2
|
Входной ток для преобразователя с конечным значением диапазона измерений, А |
Расчетное значение выходного тока, мА | |||||
|
5,0 |
2,5 |
1,0 |
0,5 |
Е854А |
Е854В |
Е854С |
|
0,000 |
0,000 |
0,000 |
0,0000 |
0,000 |
4,000 |
0,000 |
|
1,000 |
0,500 |
0,200 |
0,1000 |
1,000 |
7,200 |
4,000 |
|
2,000 |
1,000 |
0,400 |
0,2000 |
2,000 |
10,40 |
8,000 |
|
3,000 |
1,500 |
0,600 |
0,3000 |
3,000 |
13,60 |
12,00 |
|
4,000 |
2,000 |
0,800 |
0,4000 |
4,000 |
16,80 |
16,00 |
|
5,000 |
2,500 |
1,000 |
0,5000 |
5,000 |
20,00 |
20,00 |
Таблица 3
|
Входное напряжение для преобразователя с диапазоном измерений, В |
Расчетное значение выходного тока, мА | |||||||
|
0 - 125 |
0 - 250 |
0 - 400 |
0 - 500 |
75 - 125* |
150 - 250 * |
Е855А |
Е855В |
Е855С |
|
0,000 |
0,000 |
0,000 |
0,000 |
75,00 |
150,0 |
0,000 |
4,000 |
0,000 |
|
25,00 |
50,00 |
80,00 |
100,0 |
85,00 |
170,0 |
1,000 |
7,200 |
4,000 |
|
50,00 |
100,0 |
160,0 |
200,0 |
95,00 |
190,0 |
2,000 |
10,40 |
8,000 |
|
75,00 |
150,0 |
240,0 |
300,0 |
105,0 |
210,0 |
3,000 |
13,60 |
12,00 |
|
100,0 |
200,0 |
320,0 |
400,0 |
115,0 |
230,0 |
4,000 |
16,80 |
16,00 |
|
125,0 |
250,0 |
400,0 |
500,0 |
125,0 |
250,0 |
5,000 |
20,00 |
20,00 |
|
* - Только для типа Е855А | ||||||||
-
4.4.4 Определяют основную приведенную погрешность у, %, в каждой проверяемой точке по формуле
1вых - 1вых.р
• 100,
(2)
1н
где 1вых.р - расчетное значение выходного тока на проверяемой отметке, мА; 1н - нормирующее значение выходного тока, мА.
За нормирующее значение принимается:
преобразователей с нулевым
конечное значение диапазона изменения выходного тока для начальным значением диапазона измерений;
- конечное значение диапазона измерения входного сигнала для нулевое значение входного сигнала находится вне диапазона
преобразователей, у которых измерений (преобразователи
Е855А-75-125, Е855А-150-250); в таком случае нормирующее значение выходного тока 1н определяют по формуле
1вых.к - 1вых.н
1н = Авх.к ------------------------,
(3)
Авх.к - Авх.н
где Авх.к, Авх.н - конечное и начальное значения диапазона измерения входного сигнала;
1вых.к, 1вых.н - конечное и начальное значения диапазона изменения выходного тока. Расчетные значения выходного тока в проверяемых точках приведены в таблицах 2 и 3.
4.4.5 Пределы допускаемого значения основной приведенной погрешности преобразователя
± 0,5 % от нормирующего значения.
Наибольшая вероятность принять в качестве годного негодный преобразователь - 0,2. Допускаемое значение отношения возможного значения погрешности негодного преобразователя, признанного годным, к пределу допускаемого значения погрешности - 1,2.
-
5.1 Протокол записи результатов измерений рекомендуется вести по форме, приведенной в приложении Б.
-
5.2 Положительные результаты поверки удостоверяются знаком поверки и (или)
свидетельством о поверке в установленном порядке.
5.3 Если преобразователь по результатам поверки признан непригодным к применению, выписывается извещение о непригодности установленного образца с указанием причин
непригодности.
|
2 |
Зам. |
47113964.32-2011 |
20.09.11 | |
|
Изм |
Лист |
№ докум. |
Подп. |
Дата |
49501860.3.0005МП
Лист
(рекомендуемое)

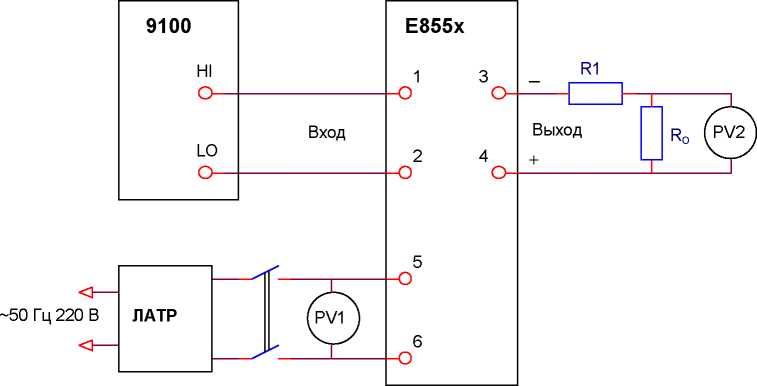

Схема рабочего места для проверки основной погрешности
а) преобразователи Е855А, Е855В. Е855С

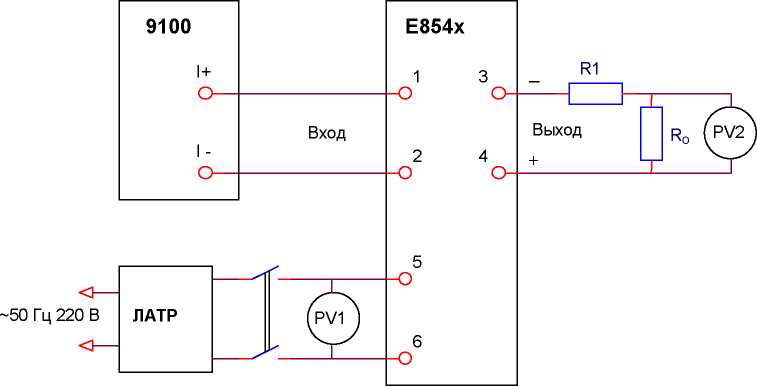

б) преобразователи Е854А, Е854В, Е854С
PV1 - вольтметр Э545
PV2 - мультиметр 34401A в режиме измерения напряжения постоянного тока
R1 - магазин сопротивлений Р33
Rо - катушка электрического сопротивления Р331, номинальное значение 100 Ом
Рисунок А.1
|
2 |
Зам. |
47113964.32-2011 |
20.09.11 | |
|
Изм |
Лист |
№ докум. |
Подп. |
Дата |
49501860.3.0005МП
Лист
(рекомендуемое)
Форма протокола поверки преобразователя
ПРОТОКОЛ
поверки преобразователя _______________, принадлежащего _________________
заводской номер наименование организации
поверенного
«____»
г.
наименование организации
Условия поверки
Температура воздуха ______________________
Относительная влажность воздуха __________
Атмосферное давление ____________________
Напряжение питающей сети переменного тока Частота питающей сети ____________________
Сопротивление нагрузки___________________
°С % кПа В Гц Ом
Применяемые средства поверки
1 Внешний осмотр Результат _______
2 Проверка сопротивления изоляции Результат _______________________
3 Проверка основной приведенной погрешности Результат _________________________________
Вывод
выдано свидетельство № или причина негодности
должность руководителя подразделения
подпись
инициалы, фамилия
Поверитель
подпись
инициалы, фамилия
М.П.
Дата
|
2 |
Зам. |
47113964.32-2011 |
20.09.11 | |
|
Изм |
Лист |
№ докум. |
Подп. |
Дата |
49501860.3.0005МП
Лист
Изм.
Всего
Входящий
Номера листов (страниц)
измененных
замененных
новых
анну-лированных
листов Номер
(стр.)
в докум.
докум.
№ сопр. докум.
дата
47113964.15-06
Все
47113964.32-2011
Подп.
Дата
09.11.06
20.09.11
|
Подп. и дата | |
|
Инв. № дубл. | |
|
Взам. инв. № | |
|
Подп. и дата | |
|
Инв. № подл. |
|
Изм |
Лист |
№ докум. |
Подп. |
Дата |
49501860.3.0005МП
Лист
11
Формат А4
