Методика поверки «ГСИ. СЧЕТЧИКИ ХОЛОДНОЙ ВОДЫ ТУРБИННЫЕ WPDKCODER®, MEI STREAMCODER®» (РТ-МП-4270-449-2017)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО НО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИ И

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Государственная система обеспечения единства измерений

СЧЕТЧИКИ ХОЛОДНОЙ ВОДЫ ТУРБИННЫЕ WPDKCODER®, MEISTREAMCODER®

Методика поверки

РТ-МП-4270-449-2017

г. Москва

2017 г.

СОДЕРЖАНИЕ

ВВОДНАЯ ЧАСТЬ

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 5 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ВВОДНАЯ ЧАСТЬ

Настоящая методика поверки распространяется на счетчики холодной воды турбинные WPDKcoder®, Meistreamcoder® (далее - счетчики) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 6 лет.

1 ОПЕРАЦИИ ПОВЕРКИ

• 1.1 Первичная поверка счетчиков проводится методом выборочной поверки с учетом основных положений ГОСТ Р ИСО 2859-1-2007 «Статистические методы. Процедуры выборочного контроля по альтернативному признаку». Приемлемый уровень качества AQL=l,0 (процент несоответствующих единиц продукции 1,0 %). В качестве уровня контроля выбран специальный уровень S-3.

В зависимости от объема партии, количество представленных на поверку счетчиков выбирается согласно таблице 1.

Т а б лиц а 1

• 1.2 При проведении поверки должны выполняться операции, указанные в таблице 2.

Таблица 2 - Операции поверки

• 1.3 Получение отрицательного результата при проведении той или иной операции является основанием для прекращения поверки.

2 СРЕДСТВА ПОВЕРКИ

• 2.1 Основные и вспомогательные средства поверки, указаны в таблице 4.

Таблица 4- Основные и вспомогательные средства поверки

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны выполняться следующие требования безопасности:

• - к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте и имеющие группу по технике электробезопасности не ниже второй;

• - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

• - все разъёмные соединения линий электропитания и линий связи должны быть исправны;

• - соблюдать требования безопасности, указанные в технической документации на счетчики, применяемые средства поверки и вспомогательное оборудование;

• - поверитель должен соблюдать правила пожарной безопасности, действующие на предприятии.

• 4 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

Поверочная жидкость - вода питьевая по СанПиН 2.1.4.1074-2001 с параметрами:

• - температура, °C от 5 до 40;

• - давление, МПа от 0,1 до 0,6.

Окружающая среда - воздух с параметрами:

• - температура, °C (20 ± 10);

• - относительная влажность, % от 30 до 80;

• - атмосферное давление, кПа от 84 до 106.

Не допускается подвергать счетчик механическим воздействиям и ударам.

• 5 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

  • 5.1 Перед проведением поверки проверить наличие действующих свидетельств и оттисков поверительных клейм на средствах поверки.

  • 5.2 Подготовить к работе поверочную установку согласно эксплуатационной документации.

  • 5.3 Установить счетчик на поверочную установку, стрелка на корпусе счетчика должна совпадать с направлением потока воды. Счетчики могут быть установлены по одному или последовательно несколько штук. Число счетчиков в группе должно обеспечивать возможность их поверки при номинальном поверочном расходе.

  • 5.4 Проверить герметичность соединений счетчиков с трубопроводом поверочной установки и между собой давлением воды в системах поверочной установки при открытом запорном устройстве перед поверяемыми счетчиками и закрытым после них.

  • 5.5 Пропустить воду через поверяемые счетчики при номинальном поверочном расходе с целью удаления воздуха из системы поверочной установки.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

• 1)   соответствие комплектности требованиям эксплуатационной документации на счетчик;

• 2)   отсутствие механических повреждений, влияющих на работоспособность счетчика;

• 3)   отсутствие дефектов, препятствующих чтению надписей, маркировки и отсчету по индикатору.

• 6.2 Проверку герметичности счетчиков проводят на гидравлическом стенде, с помощью которого в полости счетчика создается давление 1,6 МПа с контролем по манометру и выдержкой не менее 15 минут.

Счетчики считаются выдержавшими проверку, если отсутствует падение давления по манометру, а в местах соединений и на наружных поверхностях счетчиков не наблюдается отпотеваний, каплевыделений и течи воды.

Допускается подтверждать герметичность счетчика актом предприятия-изготовителя или предприятия, проводившего ремонт.

• 6.3 Опробование счетчиков проводится на поверочной установке путём проверки изменений показаний индикаторного. Для этого, изменяя расход жидкости в пределах рабочего диапазона счётчика, следят за изменением показаний прибора и поверочной установки или счётчика импульсов.

Счётчики считаются выдержавшими проверку, если при увеличении (уменьшении) расхода наблюдается увеличение (уменьшение) скорости изменений показаний индикаторного устройства и счётчика импульсов.

• 6.4 Определение метрологических характеристик.

Определение относительной погрешности счетчика проводят на наименьшем (Qmin), 1-1 от переходного (1,1 Q_t), номинальном (Q_n) и наибольшем (Q_max) расходах, на каждом расходе производят одно или более измерений. При каждом i-ом измерении на j-ом расходе регистрируют следующие результаты измерений:

• - объем воды по показаниям счетчика на начало измерения (при съеме показаний сосчетчика по индикаторному устройству счетчика), м³;

• - объем воды по показаниям счетчика на конец измерения (при съеме показаний со счетчика по индикаторному устройству счетчика), м³;

• - число импульсов, зарегистрированное счетчиком импульсов (при съеме показаний со счетчика с использованием оптоэлектронного узла съема сигналов или частотных (импульсных) выходов счетчиков);

• - объем воды по показаниям эталона, м³.

Температуру и давление жидкости, температуру и влажность окружающей среды, атмосферное давление регистрируют в начале и в конце данной операции испытаний.

Точки расхода Q_mj_n, 1,1 Q_t, и Q_n определяются согласно паспорту на счетчик. Значения расходов устанавливают с допуском +10 % от Q_min, ±10% от 1.1-Qt, ±10 % от Q_nH -15 % от Qmax- Изменение расхода за время одного измерения не должно превышать ±0,65 % в диапазоне от Q_t до Q_max и ±1,5 % в диапазоне от Q_mj_n до Q_t. Значения минимального времени измерений на каждой точке расхода приведены в таблице 4.

Таблица 4 - Значения минимального времени измерений на каждой точке расхода

Относительную погрешность счетчика, 8, %, определяют по формуле:

V -V

8=^--^.100 (1)

^J V                                                         ^v '

3ij

где V - объем воды по показаниям счетчика, м³,

У_э - объем воды по показаниям эталона, м³;

i, j - номер измерения и точки расхода соответственно.

Результат считается положительным, если значения относительной погрешности

находятся в пределах:

±5 % в диапазоне Q_mj_n < Q < Q_t;

±2 % в диапазоне Q_t < Q<Q max-

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1 Результаты поверки оформляют протоколом в произвольной форме.

В протоколе поверки отражают следующую информацию:

• - номер протокола;

• - наименование, тип, модификация и год изготовления счетчика;

• - заводской номер;

• - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений;

• - наименование методики поверки;

• - средства поверки;

• - условия поверки;

• - результаты поверки;

• - дата проведения поверки;

• - фамилия, инициалы и подпись поверителя.

• 7.2 При положительных результатах поверки знак поверки наносится на счетчик в виде оттиска поверительного клейма на пломбе, свидетельство о поверке или в паспорт.

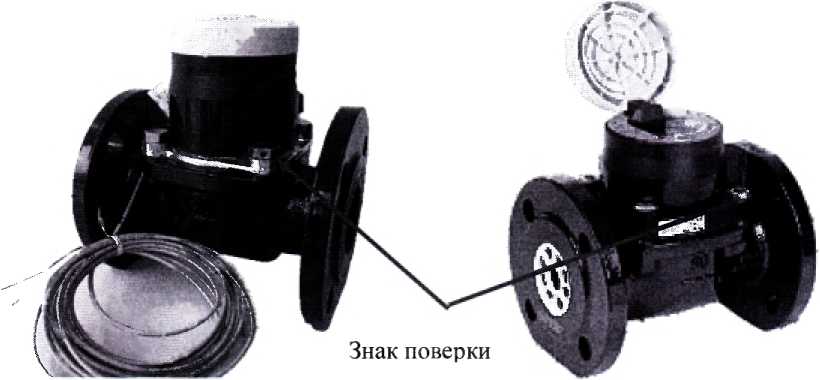

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки указаны на рисунке 1.

a) WPDKcoder®                          б) Meistreamcoder®

Рисунок 1- Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

• 7.2 При отрицательных результатах поверки счетчиков выдается извещение о непригодности.

Разработали:

Начальник лаборатории № 449 ФБУ «Ростест - Москва»

7
