Методика поверки «Регистраторы высоты облаков РВО-5» (МП 2551-0064-2011)

гх.

Регистраторы высоты облаков РВО-5

МЕТОДИКА ПОВЕРКИ

№ МП 2551-0064-2011

Руководитель лаборатории

ГЦИ СИ ФГУП «ЩДИИМ им. Д.И.Менделеева»

"" В.П.Ковальков

«_____»_________________2011 г.

г. Санкт-Петербург 2011 г.

Настоящая методика поверки распространяется на регистраторы высоты облаков РВО-5 (далее регистраторы РВО-5) предназначенные для дистанционных измерений высоты нижней границы облаков (вертикальной видимости) и устанавливает методы и средства их первичной и периодической поверки.

Межповерочный интервал - 1 год.

1 .Операции поверки

Таблица 1

1.2 При отрицательных результатах одной из операций поверка прекращается.

• 2.Средства поверки

Таблица 2

• 2.1 Средства измерений должны иметь действующие свидетельства о поверке.

• 3. Требования безопасности

  • 3.1 При проведении поверки должны соблюдаться: -требования безопасности по ГОСТ 12.3.019, ГОСТ 12.3.006;

-требования безопасности, изложенные в эксплуатационной документации; -«Правила технической эксплуатации электроустановок потребителей»;

-«Правила ТБ при эксплуатации электроустановок потребителей».

• 4. Условия поверки

  • 4.1 При поверке должны быть соблюдены следующие условия:

-температура воздуха,°C                                     10 - 30;

-относительная влажность воздуха,%                       40 - 80;

-атмосферное давление, гПа                                700 - 1080;

-должны отсутствовать-осадки, туман, дымка.

• 5. Подготовка к поверке

  • 5.1 К проведению поверки допускаются лица, прошедшие специальное обучение и имеющие право на проведение поверки, изучившие настоящую методику и эксплутационную документацию (далее ЭД), прилагаемую к регистраторам РВО-5.

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• 5.2 Проверка комплектности регистраторов РВО-5.

• 5.3 Проверка электропитания регистраторов РВО-5.

• 5.4 Подготовка к работе и включение регистраторов РВО-5 согласно ЭД (перед началом проведения поверки регистраторы РВО-5 должны работать не менее 20 минут).

• 5.5 Подготовка к работе средств поверки и вспомогательного оборудования согласно ЭД.

• 6.Проведение поверки

6.1.Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие регистраторов РВО-5 следующим требованиям:

• 6.1.1 Регистраторы РВО-5 не должны иметь механических повреждений или иных дефектов, влияющих на качество работы.

• 6.1.2 На оптических деталях не должно быть пятен, царапин и дефектов, влияющих на качество работы.

• 6.1.3 Регулировочные винты и контровочные гайки должны быть надежно затянуты, крепления деталей и узлов должны быть жесткими.

• 6.1.4 Соединения в разъемах питания регистраторов РВО-5 должны быть надежными.

• 6.1.5 Маркировка регистраторов РВО-5 должна быть целой, четкой, хорошо читаемой.

• 6.1.6 Регистраторы РВО-5 должны быть размещены согласно ЭД.

• 6.1.7 Контрольная индикация должна указывать на работоспособность регистраторов РВО-5.

6.2.Опробование

• 6.2.1 Опробование регистраторов РВО-5 выполняется в следующем порядке:

• 6.2.2 Включите регистратор РВО-5 и прогрейте его в течение 20 мин.

• 6.2.3 Проведите проверку работоспособности канала измерений высоты облаков.

6.3.Определение метрологических характеристик

• 6.3.1 Первичная и периодическая поверка регистраторов РВО-5 производится в лабораторных условиях в аккредитованном метрологическом центре или в полевых условиях в соответствии с методикой поверки.

• 6.3.2 Поверка канала измерений высоты облаков в диапазоне (15-100) м выполняется в следующем порядке:

• 6.3.2.1 Переведите регистратор РВО-5 в горизонтальное положение.

• 6.3.2.2 Включите регистратор РВО-5 и прогрейте его в течение 20 мин Проведите проверку функционального состояния регистратора РВО-5 согласно ЭД.

• 6.3.2.3 Нацельте регистратор РВО-5 на щит, удаленный на расстояние 15 м.

• 6.3.2.4 Проведите измерение расстояния до щита сначала регистратором РВО-5, а затем рулеткой.

• 6.3.2.5 Повторите измерения не менее 5 раз.

• 6.3.2.6 Проведите по 3 серии измерений расстояния до щита регистратором РВО-5 и рулеткой, перемещая щит соответственно на расстояния (30, 50, 100) м.

• 6.3.2.7 Вычислите среднее значение Н - расстояний до щита, проведенное регистратором РВО-5 и рулеткой, для каждой серии измерений по формуле (1):

п

H = ^L_-            (1)

п

где Hj- измеренное / - значения расстояния до щита, п - количество измерений.

• 6.3.3.8 Пределы абсолютной допускаемой погрешности измерений высоты облаков дН определяются по формуле (2):

дН= | Н„-Н_юм |                (2)

где Н_зт - значение расстояния до щита, измеренное рулеткой, Н_изм - значение расстояния до щита, измеренное регистратором РВО-5.

6.3.4 Поверка канала измерений высоты облаков в диапазоне (>100-3000) м выполняется в следующем порядке:

• 6.3.4.1 Разверните передатчик и приемник и установите на них оптические замыкатели (наклонные отражатели) под углом 45 градусов так, чтобы направить световой поток с передатчика на приемник. Передатчик и приемник установите на расстоянии 10 м друг от друга.

• 6.3.4.2 Для исключения перегрузки усилителя защитное стекло приемника закройте заслонкой с регулируемой диафрагмой.

• 6.3.4.3 Включите регистратор РВО-5 и прогрейте его в течение 20 мин. Проведите проверку функционального состояния регистратора РВО-5 согласно ЭД.

• 6.3.4.4 Подключите линию задержки ЛЗТ-2 к приемнику согласно Приложения 1.

• 6.3.4.5 Последовательно, задавая время задержки импульсного сигнала (100, 200, 400, 800, 3000, 6000, 12000, 16000, 20000) нс линией задержки, вычислите имитируемую высоту облаков, измеренную регистратором РВО-5.

• 6.3.4.6 Пределы абсолютной допускаемой погрешности измерений высоты облаков дН определяются по формуле(З):

дН= | Н„-Н_изм |                (3)

где Н_эт - значение высоты облаков, имитируемое линией задержки ЛЗТ-2, округленное в сторону меньшего значения, кратного 10, Н_изм - значение высоты облаков, измеренное регистратором РВО-5.

• 6.3.3.7 Критерием положительного результата поверки измерительного канала высоты облаков при использовании регистратора РВО-5 является:

дН<±10 м, в диапазоне (15-100) м;

дН<±10%, в диапазоне (>100-3000) м

7.Оформление результатов поверки

• 7.1 Результаты поверки вносят в протокол, форма которого приведена в Приложении 2.

• 7.2 Регистратор РВО-5, удовлетворяющий требованиям настоящей методики поверки, признается годным и на него оформляется свидетельство о поверке установленного образца.

• 7.3 Регистратор РВО-5, не удовлетворяющий требованиям настоящей методики поверки, к эксплуатации не допускается, на него оформляется извещение о непригодности с указанием причин.

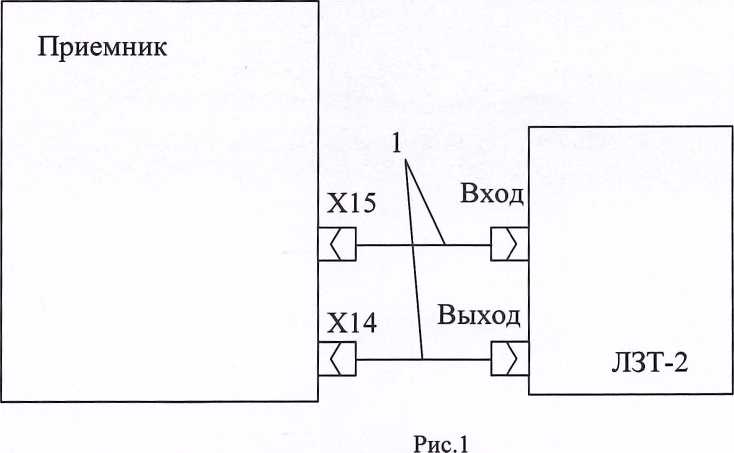

СХЕМА

соединения приборов для поверки регистратора РВО-5

Соединительный кабель 1 изготавливают из отрезка кабеля типа РК-50-2-13 длиною не более 0,3 м.

Рис.2

XI, Х2 - вилка кабельная СР-50-74ФВ ОЮО.364.032 ТУ.

Форма протокола поверки

Регистратор РВО-5 заводской номер_______________

Дата ввода в эксплуатацию «_____»___________20___года

Место установки______________________________________________________________

Результаты поверки

• 1. Внешний осмотр

  • 1.1 Замечания____

  • 1.2 Выводы____

• 2. Опробование

  • 2.1 Замечания_______________________________________________________________________________

  • 2.2 Выводы________________________________________________________________________

• 3. Определение метрологических характеристик регистратора РВО-5.

  • 3.1 Канала измерений высоты облаков.

    • 3.1.1 Результаты измерений__________________________________________________________________

    • 3.1.2 Выводы____________________________________________________________________________

На основании полученных результатов регистратор РВО-5 признается:______________________

Для эксплуатации до «___»____________20___года.

Поверитель___________________________________________________________________________

Подпись                      ФИО.

Дата поверки       «____»___________20___года.
