Методика поверки «Бортовые устройства системы взимания платы БУ СВП-01» (МП 842-16-01)

УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной рабозе ФГУП «ВКЙИФТРИ»

Инструкция

Бортовые устройства системы взимания платы БУ СВП-01

Методика поверки

842-16-01 МП р.п. Менделеево 2016 г.

1 Общие сведения

• 1.1 Настоящая методика поверки распространяется на бортовые устройства системы взимания платы БУ СВП-01 (далее - устройства), и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2 Интервал между поверками - 3 года.

2 Операции поверки

• 2.1 При поверке устройства выполнить работы в объеме, указанном в таблице 1.

Таблица 1

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и устройство бракуется.

• 2.3 Допускается проведение первичной поверки при выпуске из производства до ввода в эксплуатацию на основании выборки.

3 Средства поверки

• 3.1 При проведении первичной поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

3.2 При проведении периодической поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 3.

Таблица 3

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, обеспечивающих требуемый запас точности (не менее 1/3) при определении метрологических характеристик устройств.

• 3.3 Применяемые для поверки средства измерений и средства измерений, используемые в качестве вспомогательного оборудования, должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

4 Требования к квалификации поверителей

• 4.1 К проведению поверки устройств допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющие право на поверку (аттестованными в качестве поверителей).

5 Требования безопасности

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

6 Условия поверки

• 6.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C                                      от 15 до 25;

• - относительная влажность воздуха, %                                         не более 80.

Все средства измерений, использующиеся при поверке устройств, должны работать в нормальных условиях эксплуатации.

7 Подготовка к поверке

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в документации изготовителя на поверяемое устройство по подготовке его к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов;

• - убедиться, что значения напряжения питания устройств на соответствующих контактах посадочных площадок устройства вспомогательного для проверки навигационных характеристик (УВ) находятся в диапазоне от 10,8 до 15 В или от 21,6 до 30 В (только при первичной поверке).

• 7.1.1 Провести измерения в соответствии с «Методикой измерения неравномерности группового времени запаздывания навигационных сигналов в устройствах переизлучения сигналов навигационных космических аппаратов» (аттестат методики измерений № 235-01.00294-2010/2015);

• 7.1.1.1 Убедиться, что значение погрешности воспроизведения координат имитатором сигналов с учетом вносимой погрешности устройством переизлучения, не более 7 м (при доверительной вероятности 0,95). В противном случае провести замену устройства переизлучения.

• 7.1.1.2 Убедиться, что значение вносимой погрешности устройством переизлучения при работе по реальному сигналу не превышает 7 м (при доверительной вероятности 0,95). В противном случае провести замену устройства переизлучения.

Примечание'. Дата протокола результатов измерения неравномерности группового времени запаздывания навигационных сигналов в устройстве переизлучения должна быть не старше 1 года от момента начала поверки устройства.

• 7.1.2 Измерить координаты пункта геодезического в системе координат ПЗ-90.11 в соответствии с «Методикой измерений координат пункта геодезического» (аттестат методики измерений № 236-01.00294-2010/2015) (только при первичной поверке).

Примечание^-. Интервал времени между датой протокола результатов измерения координат пункта геодезического и датой поверки устройства не должен превышать межповерочного интервала сети геодезической с использованием которой осуществлялось измерение координат пункта геодезического.

8 Проведение поверки

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1. В противном случае устройство бракуется.

• 8.2 Опробование

Проверить идентификационные данные программного обеспечения (ПО) в соответствии с разделом 5 АЕСФ.402169.001РЭ1 или разделом 5 АЕСФ.402169.001РЭ2. Идентификационные данные ПО должны соответствовать требованиям таблицы 1.

Таблица 1

• 8.2.1 Опробование при первичной поверке

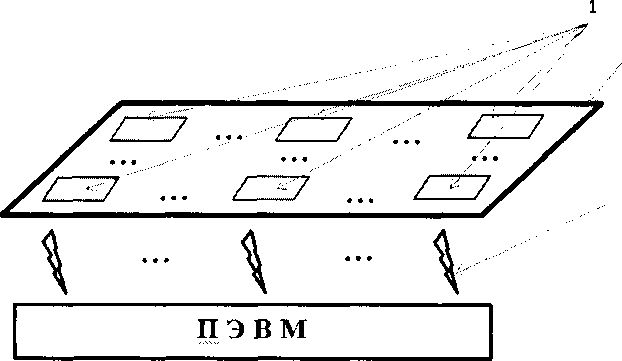

  • 8.2.1.1 Собрать схему в соответствии с рисунком 1. Количество одновременно поверяемых устройств определяется количеством используемых УВ.

переизлучаюшая антенна

1 - устройства; 2 - УВ; 3 - канал беспроводной связи GSM/GPRS Рисунок 1 - Схема проверки работоспособности

• 8.2.1.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС/GPS в верхней полусфере.

• 8.2.1.3 С помощью АРМ сбора результатов измерений убедиться в поступлении log-файлов с измерительной информацией с каждого устройства.

• 8.2.2 Опробование при периодической поверке

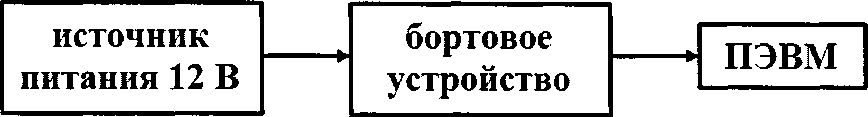

  • 8.2.2.1 Собрать схему в соответствии с рисунком 2.



    Рисунок 2 - Схема проверки работоспособности

    • 8.2.2.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. Включить устройство, оставить во включенном состоянии на пять минут.

    • 8.2.2.3 Запустить на ПЭВМ программу «PDServiceTools» (инструкция по скачиванию, установке и использованию программы в соответствии с разделом 5 АЕСФ.402169.001РЭ1 или разделом 5 АЕСФ.402169.001РЭ2).

    • 8.2.2.4 Убедиться, что в поле «Количество видимых НКА» число отличное от нуля, а пространственный PDOP не превышает 3.

    • 8.2.3 Результаты опробования считать положительными, если выполняются требования п. 8.2.1.3 или п. 8.2.2.4.

• 8.3 Определение абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU)

• 8.3.1 Определение абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU) при первичной поверке

  • 8.3.1.1 Абсолютная погрешность синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU) оценивается с использованием имитатора сигналов ГНСС и источника первичного точного времени УКУС-ПИ 02ДМ.

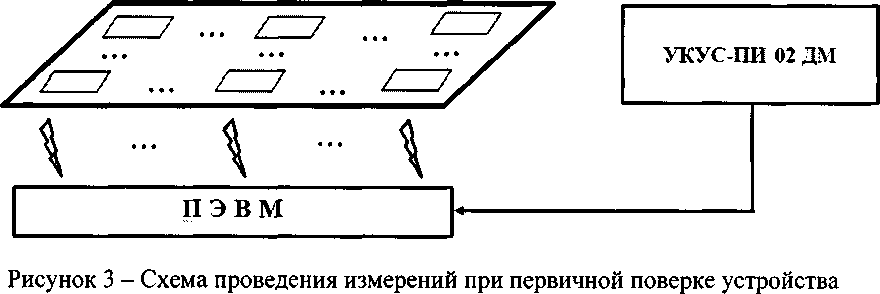

  • 8.3.1.2 Собрать схему в соответствии с рисунком 3.

    имитатор сигналов



    переизлучаюшая антенна



• 8.3.1.3 Подготовить сценарий имитации с параметрами, приведенными в таблице 4, при этом контролировать, чтобы значение геометрического фактора ухудшения точности не превышало 3.

аблица 4

• 8.3.1.4 Запустить сценарий имитации, осуществить запись не менее 200 строк измерительной информации устройства на ПЭВМ с которой осуществляет информационный обмен устройства при значении геометрического фактора ухудшения точности, рассчитанным устройством, не более 3. В процессе записи измерительной информации сравнить оцифровку измеренных данных устройств в шкале координированного времени UTC(SU) с оцифровкой шкалы координированного времени UTC(SU), выдаваемой источником первичного точного времени УКУС-ПИ 02ДМ, убедиться в совпадении оцифровок целого числа часов и минут.

• 8.3.1.5 Определить систематическую составляющую погрешности определения координат по формулам (1), (2), например, для координаты В (широта):

AB(j) = B(j) - В_действ ,

где Вдейств - действительное значение координаты В, в угловых секундах; B(j) - значение координаты В в j-й момент времени, в угловых секундах; N - количество измерений.

Аналогичным образом определить систематическую составляющую погрешности определения координаты L (долготы) и Н (высоты).

• 8.3.1.6 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности определения координат по формуле (3), например, для координаты В (широты):

' ⁽³⁾

Аналогичным образом определить СКО случайной составляющей погрешности определения координаты L (долготы) и Н (высоты).

• 8.3.1.7 Перевести значения погрешностей определения координат в плане (широты и долготы) из угловых секунд в метры по формулам (4) - (5):

- для широты:

- для долготы:

AL(jw) = arc]” • ,^Д=^ ⁶         . ДЦсекундя),

V(l-?sin²B)³

где а - большая полуось эллипсоида, м;

е - первый эксцентриситет эллипсоида;

1" = 0,000004848136811095359933 радиан (arcl").

• 8.3.1.8 Определить абсолютную погрешность (по уровню вероятности 0,95) определения координат местоположения по каждой координатной оси по формулам (6) - (8):

П_в =+^dB\ + 2-(J_B\

n_L = +^dL\ + 2 -(J_L),

П_Н = ±И + 2-а_я)

Примечание', при необходимости определения погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой времени Российской Федерации UTC(SU) без использования УВ при первичной поверке допускается проведение измерений по п.8.3.2 настоящей Методики поверки.

• 8.3.2 Определение абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU) при периодической поверке

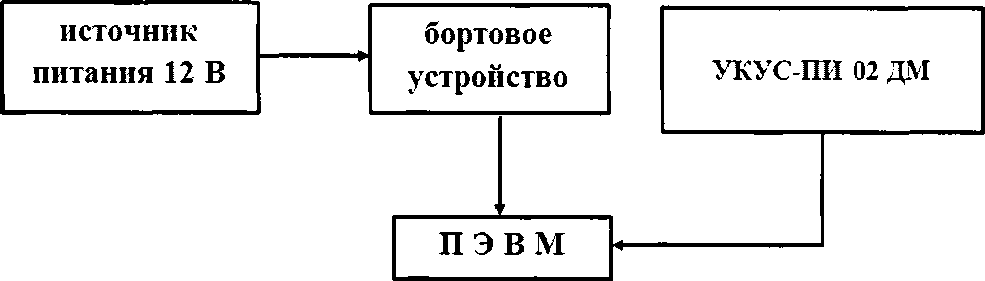

  • 8.3.2.1 Собрать схему в соответствии с рисунком 4 (допускается передача данных с устройства по каналам беспроводной связи GSM/GPRS).

    имитатор сигналов

    ВЧ-сигнал



    пер еизлу чающая антенна



    Рисунок 4 - Схема проведения измерений при периодической поверке устройств

  • 8.3.2.2 Выполнить действия п. 8.3.1.3.

  • 8.3.2.3 Запустить сценарий имитации, осуществить запись не менее 200 строк измерительной информации во внутреннюю память устройства при значении геометрического фактора ухудшения точности, рассчитанным устройством, не более 3. В постобработке сравнить оцифровку измеренных данных устройства в шкале координированного времени UTC(SU) с оцифровкой шкалы координированного времени UTC(SU), выдаваемой источником первичного точного времени УКУС-ПИ 02ДМ, убедиться в совпадении оцифровок целого числа часов и минут. После окончания записи измерительной информации разобрать схему измерений.

  • 8.3.2.4 В соответствии с разделом 5 АЕСФ.402169.001РЭ2 или разделом 5 АЕСФ.402169.001РЭ2 скачать файл с измерительной информацией на ПЭВМ. Выполнить действия п.п. 8.3.1.5 - 8.3.1.8.

8.3.3 Результаты поверки считать положительными, если выполняются требования п. 8.3.1.4 (при первичной поверке) или п. 8.3.2.3 (при периодической поверке) и абсолютная погрешность (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 находится в пределах ± 15 м.

• 8.4 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 при скорости 40 м/с

  • 8.4.1 Результаты поверки считать положительными, если выполняются требования п. 8.3.3.

• 8.5 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1. код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 в статике

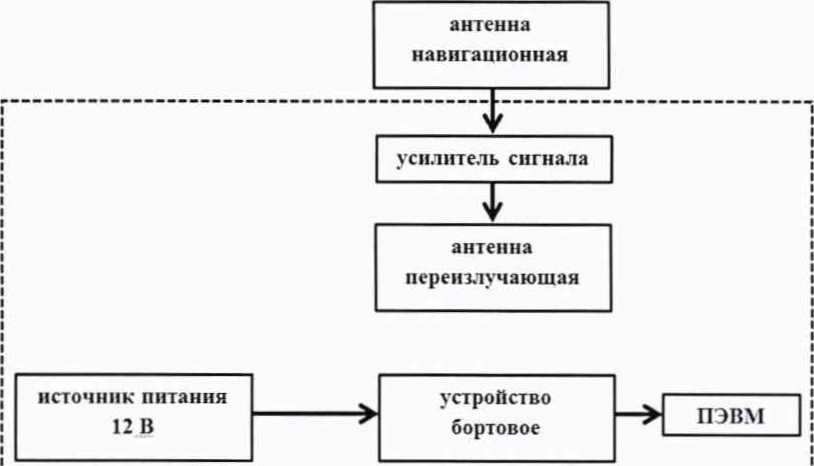

  • 8.5.1 Собрать схему в соответствии с рисунком 5. Установить GNSS-антенну GrAnt на пункт геодезический.



    I I

    I

    I

    I L

    I

    I I I I ------------------------------------------------------------------------!

    Рисунок 5 - Схема проведения измерений при определении погрешности определения координат при первичной поверке

    • 8.5.2 Осуществить запись не менее ста строк измерительной информации устройства на ПЭВМ с которой осуществляет информационный обмен УВ при значении геометрического фактора ухудшения точности, рассчитанным устройством, не более 3.

    • 8.5.3 Выполнить действия п.п. 8.3.1.5 - 8.З.1.8.

    • 8.5.4 Результаты поверки считать положительными, если абсолютная погрешность (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 находится в пределах ±15 м.

9 Оформление результатов поверки

• 9.1 При положительных результатах поверки на устройство выдается свидетельство установленной формы.

• 9.2 В случае отрицательных результатов поверки поверяемое устройство к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Заместитель генерального директора —                             /

начальник НИО-8                                         //“   О. В. Денисенко
