Методика поверки « Г3-112 ГЕНЕРАТОР СИГНАЛОВ НИЗКОЧАСТОТНЫЙ» (Код не указан!)

ОКГ 66 8613 0112 Утверждеио: ЕХЗ.268.039 ТО—ЛУ от 25.12.8Л г.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ ’ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1986

; прямоугольной форМЫ уСТаНОВИТС , тумб.лер       Ш ‘ . в

» . **

положение          , Частоту выходного спгиал.з установите' аналогично тому, как описано в п. 8.3.2.   .'   .

Установите необходимое выходное ианряжение ручкой регулн-. ровки выходного напряжения ио осциллографу или вольтметру, , нодключениому к гнезду «ВЫ.ХОД», нагружеино.му,на соиротивле-ниё нагрузки 50 Ом.          ,     ,              ■ ,

8.3.4. При работе генератора в режиме внешней синхронизации подайте на

сигнал необ.чоднмо иметь на

Частота и величина напряжения выходного сигнала устанавливаются аналогично тому, как описано в п. 8.3.2, 8.3.3.

После окончания измерений выключите генератор и отсоедините со от сети.

1 '

I

Настоящий раздел составлен в соответствии с требованиями ; ГОСТа 8.314—78 «Генераторы низкочастотные измерительные.

• Методы и средства поверки» и устанавливают методы и средЬтва поверки генератора, на.ходящегося в эксплуатации, на хранении , или выпускаемого из ремонта.

р Периодичность поверок оДнн раз в год.         *   '    .

. '     9.2.L При проведении позе1^ки должны проводйться оп рации

п применяться средства поверки, указанные в табл. 3.

Таблиц I* 4

• 9.3.1, При проведении операций поверки должны соблюдаться следующие условия:

температура окружающей среды 293±5 К {20±5°С); относитс.тышя влажность воздуха 65±15%;

атмосфе1тное даьлеиие 100±4 кПа (750±30 мм рт. ст.); наорижепне источника питания 220±4,4 В, 50±0,5 Гц, содержание гармоинк до 5'ю,

• 9.3.2. Перед пронеденпем операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе «Подготовка 1. работе» II п. 6 3.1—6.3.4, а также;

нровернть комплектность прибора;

соединить ироводо.м клемму (g)" поверяемого прибора

.с клеммой заземления образцового прибора и шиной заземления; iio.TK.iio'iHTb поверяемый прибор и образцовые приборы к сети . iiejicMeiiiioro тока 220 В, 50 Гц;

вк лючить приборы и дать им прогреться в течение времени, указанно! о й го па них.

• 9.4.1. Внешний ое.мотр.

Прп проведении Biieiuneio осмотра должны быть проверены все требовании по и. 6.2.1.

Генераторы, имеющие дефекты, бракуются и направляются в pe.40i!T.                                       ■

• 9.4.2. Опробование.'

Включить тумблер сСЕГЬ». Цри этом должна загореться сиг-ВКЛ

нальная лампочка. Дальнейшее опробование проводить по п. 8.2.5. Неисправные генераторы бракуются и отправляются в ремонт.

■ 8.4.3.' Определение метрологических парамет-

• р о в.

-а) Определение основной погрешности установки частоты шро-водя<г .методом непосредствеинОго измерения электрошю-счетны'.м частотомером ЧЗ-.54, подключенным к выхо.ту генератора при со-противлении ьагруз.кн 50±0.25 Ом и выходном напряжении 5 В на phckS.x 10, 20, .30, 60 н 100 каждого из шести шлщиапазонов.

Установку частоты ло Ц!кале частот и ее измерения проводят . .гвзжды: при подходе по шкале частот сс стороны больших и мень-шн.х значении.

Относительная ши'.lejunocTb установки частоты dz в процентах определяется по фюр.чуле;

»

’ 8, . 100, /нэи

|'лс /11 — iiDMHiia.'ibiioe значение частоты, установленное но шкале 1енератора, Гц;

/нзч — измеренная частота, Гц.

. 1’езультаты Роверки считаются удонлетворительиыми; если измеренная основная погрешность установки частоты не нревышает;

'          34

±(2-Г— ) в/о в днаназоне частот от 10 Гц. /ю I МГц (1—V под-1н

диапазоны);                                      '              .

±3% в днаназоне частот от ( до 10 МГц (VI поддиапазон).

б) Определение значения наиряж^ння синусоидального сигнала на гнезде «ВЫХОД», а также пределы ослабления вы.ходиого

.напряжения плавным регулятором производят вольтметром BZ-2& на частоте 1000 Гц.

1 Вез подключения нагрузки плавным регулятором устанавливают напряжение не менее 10 В. Затем подключают сопротивление нагрузки 50±0,25 Ом и устанавливают напряжение не менее 5 В. Плавным регулятором уменьшают вы.ходное напряжение до значения меньше 1,25 В (—12 дБ). Ступенчатую регулировку напряжения синусоидального сигнала по11еряют совместно с погрешностью ослабления аттенюатора.

Результаты поверки считаются удоилетворнтельными, если значение ианряжепня синусоидального сигнала при сопротивлении нагрузки 50±0,25 Ом равно 5 В, без нагрузки —10 В, а плавная регулировка вы.чодиого напряжения синусоидального сигнала осуществляется в пределах от 5 до 1,25 В (—12 дБ).

в) Неравномерность уровня выгодного напряжения сииусои-- далы10)'о сигнала при перестройке частоты определяется на основ-

но.м вы.ходе генератора относительно частоты 1000 Гц вольтметром ВЗ-49 на частота.ч 20, 40, 100 Гц (1 поддиапазон); 100, 400, '000 Гц (II поддиапазон); 1, 4’, 10 кГц (III поддиапазон); 10, 40, lOO кГц (IV поддиапазон); 100, 400, 1000 кГц (V поддиапазон); 1, 4; 10 МГц (VI поддиапазон). На.частоте 1000 Ги (II поддиапазон) устанавливается выходное напряжение 5 В при сопротивлении нагрузки 504:0,25 Ом по вольтметру ВЗ-49 и измеряется напряжение в диапазоне от 20 Гй до 10 МГц. ’     ■

В каждом случае по частотной шкале прибора установить последовательно требуемые частоты и соответствующим вольтметром измерить выходное напряжение.

Изменение выходного напряжения д'" в процента; опр^^деляют-по формуле:

(9.2) где U'a — выходное напряжение на частоте 1000 Гц, В;

’ и — выходное напряжение на проверяемой частоте, В.

Результаты поверкн считаются удовлетворительными, если изменение опорного значения напряжения генератора при перестройке частоты относительно уровня на ча тоте 1000 Гц не превышает:

±1,5% от 20 Гц до 100 кГц (I—IV поддиапазоны);

±0% от 100 кГц до 10 МГц (V, VI поддиапазоны).

г) Определение значения постоянной составляющей выходного сигнала генератора производят измерением с помощью вольтметра В7-28 на частоте 1 кГц при сопротивлении нагрузки 50±0,25 Ом и выходном напряжении 5 В.

Если наиряжение постоянной составляющей превышает значение ±20'мВ, то это значение необходимо уменьшить корректором

/О'* до требуемой величины.

Результаты поверки считаются удовлетворитёльными, если наибольшее значение постоянной составляющей сигнала на выходе генератора при ослаблении 0 дБ не более ±20 мВ.

л) Определение погрешности ослабления аттенюатор.') на гнезде «ВЫХОД» генератора производят на частотах 1 и 10 МГц методом замещения образцовым аттешоатором Д1-13А или Д1-13 по схеме рис. 7.                                        .            ' -

В качестве индикатора используется вольтметр ВЗ-48Л,

Перед включением генератора ручки «ОСЛАБЛЕНИЕ, (1В» и регулятора напряжения устанавливаются в нулевое положение, а частота устанавливается равной 1 МГц.

Определение погрешности ослабления аттенюатора генератора' проводится в следующем порядке: от 0 до 30 дБ; от 30 до 70 дБ.

На образцовом аттенюаторе Д1-13А устанавливается 30 дБ.'

Ручкой регулировки напряжения генератора по шкале вольтметра ВЗ-48А устанавливается 0 дБ на пределе 30 мВ.

Затем, последовательным пер'еключением ослабления аттенюатора генератора на 10, 20, 30 дБ и соответствующим переключением ослабления образцового аттенюатора Д1-13А на 20, 10,0 дБ ’по децибельной шкале вольтметра ВЗ-48А определяют погрешность ослабления аттенюатора генератора в диапазоне ослабления 0—30 ДБ.

Да.ле^ на образцовом аттенюаторе Д1-13А устанавливают40дБ, а на генераторе 30 дБ.                                         .      ■

Ручкой регулировки напряження генератора по шкале вольтметра ВЗ-48.А. устанавливают 0 дБ на пределе 1 мВ.                .

Зате..1 последовательным переключением ослабления аттенюа : тора генератора на 40, 50, 60, 70 дБ и соответствующим последовательным пепеключение.м ослабления o6pa.juOBoro аттенюатора ДЫЗ.’к на 20, 20, 10,0 дБ ио децибельной шкале вольтметр'а БЗ-48А опрсЛеляется norpcHinociTi ослабления ат гепюатопа генератора в : диапазоне ослабления 30 —70 .тБ. !'огрешпость ослабления аттенюатора при 40, 50, 60 и 70 дБ определяется по формуле:

,         ,                                                    -■= ^1 г '^г,

где Л| — погрешность ос.таб,-!епня аттенюагора при 30 дБ;

62— погрешность ослаб,тсння аттсню.ттора огноепгелшю 30 дБ.

Рис. 7, Электрическая структурная с.\сма ok,tio'iciih;i прнбироа для измерс-,                          ПИЯ ослабления аттенюатора

Примечи пне. Д.тя измерения ослабления амеништора с номтяыо ДЫЗД Использовать тряпеформатор соелаемкчпшТ Е..->4,73.й .'ili.5 (ЗИП 43 51), пере .ход ТП-116, p==f)t)Sl (ЗИП B7-2G).      '    ,

Измерения повторяют на частоте 10 .МГн. Определение ■югрспн пости ослаблении аттенюатора на частоте 10 МГц прои.зводят аттестованным Комитетом стандартов образцовым аттрпюато!)6м Д1-13А погрешностью не более 0,25 дБ пли установксч! ДК'-Г2.

Опрсдсленне погрешности ослаб.ченпя внешнею аггенюатора производят на частотах 1 и 10 МГц методо.м замещения образцовым аттенюатором Д1-1ЗЛ но схеме рис, 8.

ffily

Pile. 8. Электрическая структурная схема включения ирибороа д.чя измерения оелаб.тения аттенюатора на —40 дВ

' - Перед включением генератора ручки «ОСЛАБЛЕНИЕ, (Ш.з- к регулятора напряжения устанавливают в пулевое положение, а ча-, CTOTJ' устанавливают разшчг 1 МГц. На образцово;,; аттенюаторе Д1-13А устанавливают 40 дБ. Ручкой регулировки напряжения генератора по шкале вольтметра ВЗ-48А устанавливают 0 дБ па пределе 10 мВ.

Затем подключают внешний аттенюатор — 40\дБ по схеме рис. 8 и соответствующим переключением ослабления образцового аттенюатора Д1-13А на о дБ по децибельной шкале вольтметра ВЗ-18А определяют погрешность ослабления внешнего аттенюатора.

Измерения повторяют на частоте 10 МГц. '

Определение погрешности ослабления аттенюатора на частоте 10 МГц црои.тпо/ят пттестованним Комитсчом CTaiLiapTon образцовым аттенюатором ДГ13Л с погретностыо не более 0,25 дБ или установкой ДК1-12.

■ Измерения установкой

Д1\1-12 проводят по схеме рис. 9.

■ I

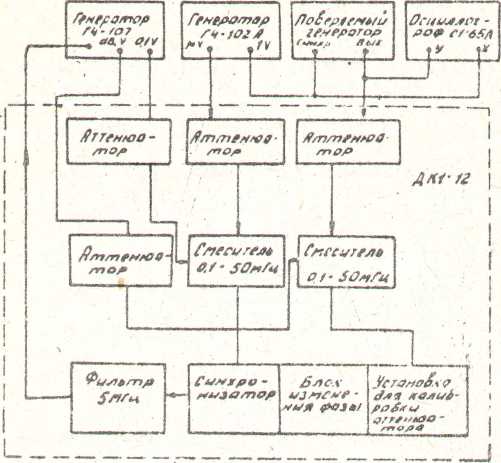

Рис. 9. Электрическая структурная с.чема вк.яочення приборов для измерения погрешности аттенюаторов на частоте !0 МГц

На приборе устанавливают выходное напряжение 5 В при нротнвлеиин нагрузки 50±0,25 О.м на частоте 10 МГц. От внешнего генератора Г4-102А подают на вход «СИНХР.» иове.ряе.мого 1:рц-бора напряжение 1 В. частотой 10 МГц.

Перестройкой частоты генератора Г4-102А усташвливают на осциллографе С1-65А наклонную прямую линию, что соответствует фазовому сдвигу между двумя сигналами, равно.му ISO'"'. Сигнал с выхода «rpVi генератора Г4-102.Л и синхронизированный сигнал испытываемого прибора подают на установку для калибровки ат- . теиюаторов ДКГ12.                       -

Изме)>ения повторяют для внешнего аттенюатора 40 дБ,

Абсолют.чую погтюшностн значения козффициента делёний в децибелах Ап определяют но формуле;

Ал—

где n'„ — номппальпое значение коэффициента деления, дБ; п'изм — измеренное значс11не коэффициента'деления, дБ. Результаты поверки считаются удовлетворительными, если погрешность ослабления аттенюатора при сопротивлении нагрузки 50±0,25 Ом не превышает;

^0,5 дБ в диапазоне частот от 10 Гц до 1 МГц; ±0,8 дБ в диапазоне частот от 1 до 10 МГц.

Ое) Определение ’коэффнцнсита гармоник производят непосредственным нзмереннем прибором Сб-11 на частота г 20 и 100 Гц (I поддиапазон), 100 и 1000 Гц (if поддиапазоп), 1, 10 кГц (П1 поддиапазон), 10, 100 кГц (IV поддиапазон), 200 кГц (V поддиапазон).         '

Определение коэффициента гармоник на частотах 1,5 и 10 МГц производится измерением первых 3-х гармоник с по; )1Цью селёк-, тнвиого вольтметра В6-10, при этом ручку генератора «ОСЛАБ-' ЛЕНИЕ, flB» установить в положенйе'20.                       ■

Коэффициент гармоник Кг в npoi итах определяют по формуле:'

100.4,

где U1, Ui, Us — величина 1* 2, 3 гармоник выходного сигнала, В.

Измерение Производится при выходном напряжении 5 В и на грузке 50±0,25 Ом.

Результаты поверки считаются удовлетворительными, если ко эффициент гармоник сигнала при номинальном выходном напря жени» на сопротивлении нагрузки Б1)±0,25 Ом не превышает:,

0,3% на частотах от 100 Гц до 100 кГц (П—V поддиапазоны)

0,5% на частотах от 10 до 100 Гц (1 поддиапазоп) и от 100 д 200 кГц (V поддиапазон) ;    . ;                 '

1% па частотах от 200 кГц до 1 МГц (V поддиапазон);

4% на частотах от 1 до 10 МГц (VI поддиапазон).

ж) Определение размаха прямоугольного сигнала (рис. 10) осу ществляют измерением с помощью осциллографа С1-65А на гнезд

- ■- >

«ВЫХОД» генератора в ^сложении       тумблер переключе-

У1ня формы сигнала на частоте 1000 Гц. -

Ручку регулировки выходйого напряжения поворачивают i крайнее правое положение и измеряют амплйтуду выходного напряжения при сопротивлении нагрузки 50±0,25 Ом и без него.

Скважность прямоугольного сигнала проверяется частотомером 43-54 с блоком измерителя интервалов времени на частотах 1 и 100 кГц и осциллографом С1-55А на частоте 1 МГц.при размахе , выходного напряжения 10 В.                        ■

Прямоугольный сигнал от ийпытуемого генератора подаётся на

<Ва'ОД В> (или <ВХОД г») частотомера, аттенюаторы блока изу я}ерйтеля интервалов времени устанавливаются в положение <10» , (или <3»), ручки уровня запуска — в положение «0», тумблер «50 Q — 10 кй> — в положение «М Q», тумблер «СОВМ — РАЗД» — а'положение «СОВ.М.», ручка, «РОТ. РАБОТЫ» —в положение

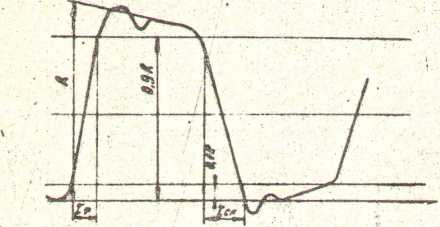

Ряс 10. Сигнал прямоугольной формы: Я рвэмах «аоряжеМмя прямоугольного сигнала: Тф ~ длательнссть фронта прямоугольного снгвала;. "^ев *** ^*^^^*^^^^      прямоугольною сигнала

«ИНТЕР В—Г», тумблеры ,11 —в ра'^нополярнбс положение, кнопка «МЕТКИ ВРЕМЕНИ, 0,01 р5» — в нажатое положение. Измеряется длительность положительного (или отрицательного) импульса, затем, переключаются тумблеры ,11

3 противоположное положение и измеряется длительность отрицательного (или положительного) импульса.

Скважность определяется по формуле;

’1

* где Т2 — измеренная длительность положительного импульса;

Х1 — измеренная длительность отрг ательного импульса.

Д.^ительностн фронта и среза определяют на частоте 1000 Гн с помошыр осциллографа С1-65А. На частоте 1000 Гц устанавливают размах выходного напряжения 10 В и измеряют длнте.)ьность фр йта 'Тф и среза прямоугольного сигнала тся, т. е. перепады между 0,1 и 0,9 установленного значения.                           ►  .

Примечание. Нсравномершхть Bepibiiiiu н ообросы прямоугольного о.чналл не измеряются, у. к. ве.тнчнни их не оговаривэются.           ’

Ррзульта? ы поверки считаются удовлетворительными, еелн размах прямоуго.льиого сигнала ио мсисе 10 В на иагруаке 50±0,2.5 0м !1 ие меисс 20 В без нагрузки; скважность сигнала составляет 2±0,05 на частотах до 100 кГц и 2±0,2 на частотах до 1 МГц, дли-/тельностн фронта и среза прямоугольного сигнала при сопротив

лении нагрузки 50±0,25 Ом не превышают 50 не.

Результаты поверки оформляют путем записи или отметки результатов поверки в порядке, установленном метрологической службой, осуществляющей поверку. Приборы, не прошедшие поверку (имеющие отрицательные результаты поверки), запрещаются к выпуску в обращение и применению.

10. констр; к'иия

• 10.1. Генератор ГЗ-112 представл.тет собой переносной прибор, выполненный в унифицированном корпусе. Несущими злементамп корпуса являются два боковых кронштейна, соединенные крепеж- ■ нымп винтами с передней панелью и задней стенкой. На переднюю панель накладывается шильдик, который уде; жпвается сверху .и снизз' профильными планками. Корпус закрыт с четыре.х сторон обшивочными стенками. Для удобства переноса генератора на кронштейне через боковую стейку типа.

  крепится ручка пружинного

  генератора. Вскрытие. последовательпостп: переносной ручки и снимается

• 10.2. Порядок вскрытия-прибора производится в следующей

вывинчиваются винты крепления переносная ручка;

вывинчиваются ВИ11ТЙ1 ./ п 2 рис. И и снимаются боковые стенки; снимается верхняя и нижняя обшивки.

В состав генератора входят следующие функционально законченные и конструктивно съемные сборочные единицы:

конденсатор переменной емкости;

блок RC;

блок генератора;

.аттенюатор;

блок питания.        '    ,

Расположение сборочнк.х Единиц приведено на рис. 12. -

На переднюю панель выходят конденсатор перемеииой емкости, блок RC и аттенюатор. Эти узды защищены экранами от внешнн.х наводок. Ось конденсатора чер^з изоляционную муфту соедннястся с верньерно-шкальным устройством, обеспечивающим замедление 1 :4. Для быстрого перемещения, шкалы имеется нентра.чьиая ручка. Через муфту соединены осн блока RC.
