Методика поверки «ГСИ. Измерители параметров электроустановок MI 3102H» (г.р.41924-09)

4

Федеральное государственное учреяздение «РОССИЙСКИЙ ЦЕНТР ИСПЫТАНИЙ И СЕРТИФИКАЦИИ - МОСКВА» (ФГУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Руководитель ГЦИ СИ Зам._ Генерального директора т-Москва» :С. Евдокимов ЙГ?^<?^2009 г.

[ер^ифй

Средств измерении

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МЕТОДИКА ПОВЕРКИ МП-130/447-2009

Москва 2009

Настоящая методика поверки электроустановок MI 3102Н (далее - измерители), изготовленные по документации фирмы «METREL d.d.», Словения, и устанавливает методы и первичной и периодической поверок.

Межповерочный интервал - 1 год.

1.1 При проведении поверки проводят операции, указанные в таблице 1, и применяют средства поверки, указанные в таблице 2.

Таблица 1

При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят.

Телица 2

2

Примечания - 1 Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

2 Все средства поверки должны быть исправны и поверены в установленном порядке.

К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических и магнитных величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правила эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей", утвержденные Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

4.1. При проведении поверки должны соблюдаться следующие условия:

• • температура окружающей среды, °C

  15-25;

  85- 105;

  30 - 80;

• • атмосферное давление, кПа

• • относительная влажность воздуха, %

электропитание:

• • однофазная сеть, В

  198-242; 49,5 - 50,5; не более 5 %.

• • частота, Гц

• • коэффициент несинусоидальности

• 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 5.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие измерителей требованиям эксплуатационной документации. При внешнем осмотре проверяют:

• • комплектность измерителей;

• • отсутствие механических повреждений;

• • функционирование органов управления и коммутации;

• • чистоту гнезд, разъемов и клемм;

• • состояние соединительных проводов и кабелей;

• • состояние лакокрасочных покрытий и четкость маркировки.

Измерители, имеющие дефекты, дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

• 5.2 Опробование

Проверить работоспособность ЖКИ и функциональных клавиш; режимы, отображаемые на ЖКИ, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать руководству по эксплуатации.

• 5.3 Определение метрологических характеристик

Определение абсолютной погрешности измерений сопротивления изоляции проводят с помощью калибратора электрического сопротивления КС-100К5Т и киловольтметра электростатического С196 методом прямых измерений в следующей последовательности:

входные разъемы поверяемого измерителя, предназначенные для подключения измерителя в режиме измерения сопротивления изоляции, подключить к калибратору электрического сопротивления КС-100К5Т и киловольтметру С196, соблюдая правильность подключения;

на поверяемом измерителе установить режим измерения сопротивления изоляции и требуемое значение испытательного напряжения;

на калибраторе КС-100К5Т установить значения электрического сопротивления на вькоде, соответствующие 5 %, 25 %, 50 %, 75 %, 95 % от верхнего граничного значения диапазона измерения;

произвести измерение сопротивления, контролируя киловольтметром С196 значение испытательного напряжения на выходе поверяемого измерителя;

зафиксировать показания поверяемого прибора в каждой проверяемой точке; абсолютную погрешность измерения сопротивления изоляции определить по формуле

(1)

где Хуст - значение по показаниям образцового прибора;

Хизм - значение по показаниям поверяемого измерителя.

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превьппают нормируемых значений, документации.

Определение абсолютной погрешности измерений сопротивления проводят с помощью калибратора универсального 9100 методом прямых измерений в следующей последовательности:

• • входные разъемы поверяемого измерителя, предназначенные для подключения измерителя в режиме измерения сопротивления, соединить при помощи измерительных проводов с соответствующими выходными разъемам калибратора;

• • на поверяемом измерителе установить режим измерения сопротивления;

• • на калибраторе 9100 установить значения электрического сопротивления на выходе, соответствующие 5 %, 25 %, 50 %, 75 %, 95 % от верхнего граничного значения диапазона измерения;

• • произвести измерение сопротивления и зафиксировать показания поверяемого прибора в каждой проверяемой точке;

• • абсолютную погрещность измерения сопротивления определить по формуле (1).

Результаты поверки считать удовлетворительными, если полученные значения погрещностей не превьппают нормируемых значений, указанных в технической документации.

Определение абсолютной погрешности измерений напряжения прикосновения проводят с помощью магазина мер сопротивлений проводников присоединения к земле и выравнивания потенциалов OD-2-D методом прямьк измерений в следующей последовательности;

• • входные разъемы поверяемого измерителя, предназначенные для подключения измерителя в режиме измерения напряжения прикосновения, соединить при помопщ измерительных проводов с разъемами магазина OD-2-D согласно рисунку 1;

  Ml 3102Н



■О L

СЕТЬ ~ 220 (230) в

■© N

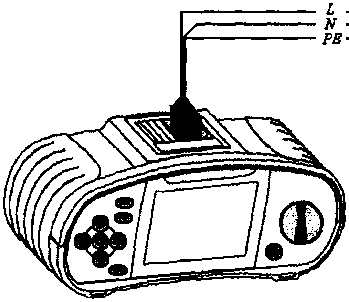

Рисунок 1 - Схема соединения приборов при определении абсолютной погрепшости измерения напряжения прикосновения и сопротивления заземления.

• • на поверяемом измерителе установить режим измерения напряжения прикосновения;

• • в меню поверяемого прибора установить значение номинального дифференциального тока 100 мА, вид тестового тока - синусоидальный с положительной начальной фазой, значение предела напряжения прикосновения - 50 В;

• • на магазине установить значения электрического сопротивления 50 Ом, 250 Ом, 500 Ом, 750 Ом, 950 Ом поочередно;

• • произвести измерение напряжения прикосновения и зафиксировать показания поверяемого прибора в каждой проверяемой точке;

• • абсолютную погрепшость измерения напряжения прикосновения определить по формуле

(2)

где Uh3m. - значение по показаниям поверяемого измерителя;

- установленное значение номинального дифференциального тока; Куст - значение сопротивления, установленное на магазине OD-2-D.

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в технической документации.

Определение абсолютной погрешности измерений действующего значения тока срабатывания УЗО проводят с помощью мультиметра цифрового Fluke 83-V методом прямых измерений в следующей последовательности;

• входные разъемы поверяемого измерителя, предназначенные для подключения измерителя в режиме измерения действующего значения тока срабатывания УЗО, соединить при помощи измерительных проводов с соответствующими разъемам мультиметра цифрового Fluke 83-V согласно рисунку 2;

Ml 3102Н

СЕТЬ

- 220 (230) В

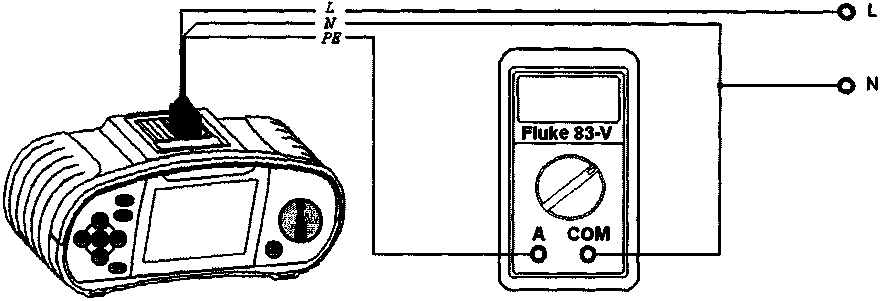

Рисунок 2 - Схема соединения приборов при определении абсолютной погрешности измерения номинального дифференциального тока срабатывания УЗО.

• • на поверяемом измерителе установить режим измерения действующего значения тока срабатывания УЗО;

• • в меню поверяемого прибора установить значения номинального дифференциального тока срабатывания УЗО 10 мА, 30 мА, 100 мА, 300 мА, 500 мА, 1000 мА поочередно, вид тестового тока - синусоидальный с положительной начальной фазой, значение предела напряжения прикосновения - 50 В;

• • на мультиметре цифровом Fluke 83-V установить режим измерения максимальных значений тока;

• • произвести измерения номинального дифференциального тока срабатывания УЗО и зафиксировать показания поверяемого прибора в каждой проверяемой точке;

• • абсолютную погрешность измерения номинального дифференциального тока срабатывания УЗО определить по формуле (1).

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в технической документации.

Определение абсолютной погрешности измерений времени срабатывания УЗО проводят с помощью калибратора времени отключения УЗО ERS-2 методом прямых измерений в следующей последовательности:

• • входные разъемы поверяемого измерителя, предназначенные для подключения измерителя в режиме измерения времени срабатывания УЗО, соединить при помощи измерительных проводов с соответствующими выходными разъемам калибратора ERS-2;

• • на поверяемом измерителе установить режим измерения времени срабатывания УЗО;

• • на калибраторе ERS-2 задать значения времени срабатывания УЗО, соответствующие

10 мс, 20 мс, 40 мс, 180 мс, 490 мс;

• • произвести измерения времени срабатывания УЗО и зафиксировать показания поверяемого прибора в каждой проверяемой точке;

• абсолютную погрешность измерения времени срабатывания УЗО определить по формуле (1).

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают нормируемьк значений, указанных в технической документации.

Определение абсолютной погрешности измерений полного сопротивления контура проводят с помощью магазина мер сопротивлений петли короткого замьпсания ММС-1 методом прямых измерений в следующей последовательности;

• входные разъемы поверяемого измерителя, предназначенные для подключения измерителя в режиме измерения полного сопротивления контура, соединить при помощи измерительных проводов с разъемами магазина ММС-1 согласно рисунку 3;

Ml 3102Н

О L

СЕТЬ

~ 220 (230) В

О N

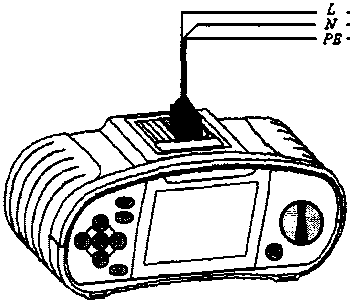

Рисунок 3 - Схема соединения приборов при определении абсолютной погрешности измерения полного сопротивления линии и контура.

• • на поверяемом измерителе установить режим измерения полного сопротивления контура;

• • на магазине ММС-1 установить значения электрического сопротивления, соответствующие 5 %, 25 %, 50 %, 75 %, 95 % от верхнего граничного значения диапазона измерения;

• • произвести измерение полного сопротивления контура и зафиксировать показания поверяемого прибора в каждой проверяемой точке диапазона;

• • абсолютную погрешность измерения полного сопротивления контура определить по формуле (1).

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в технической документации.

Определение абсолютной погрешности измерений полного сопротивления линии проводят с помощью магазина мер сопротивлений петли короткого замыкания ММС-1 методом прямых измерений в следующей последовательности:

• • входные разъемы поверяемого измерителя, предназначенные для подключения измерителя в режиме измерения полного сопротивления линии, соединить при помощи измерительных проводов с разъемами магазина ММС-1 согласно рисунку 3 (разъем РЕ измерителя допускается не подключать);

• • на поверяемом измерителе установить режим измерения полного сопротивления линии;

• • на магазине ММС-1 установить значения электрического сопротивления, соответствующие 5 %, 25 %, 50 %, 75 %, 95 % от верхнего граничного значения диапазона измерения;

• • произвести измерение полного сопротивления линии и зафиксировать показания поверяемого прибора в каждой проверяемой точке диапазона;

• • абсолютную погрешность измерения полного сопротивления линии определить по формуле (1).

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в технической документации.

Определение абсолютной погрешности измерений сопротивления заземления проводят с помощью магазина мер сопротивлений проводников присоединения к земле и выравнивания потенциалов OD-2-D методом прямых измерений в следующей последовательности:

• • входные разъемы поверяемого измерителя, предназначенные для подключения измерителя в режиме измерения сопротивления заземления, соединить при помощи измерительных проводов с разъемами магазина OD-2-D согласно рисунку 1;

• • на поверяемом измерителе установить режим измерения сопротивления заземления;

• • на магазине OD-2-D установить значения электрического сопротивления, соответствующие 5 %, 25 %, 50 %, 75 %, 95 % от верхнего граничного значения диапазона измерения;

• • произвести измерение сопротивления заземления и зафиксировать показания поверяемого прибора в каждой проверяемой точке диапазона;

• • абсолютную погрешность измерения сопротивления заземления определить по формуле (1).

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в технической документации.

Определение абсолютной погрешности измерения напряжения проводят с помощью калибратора универсального 9100 методом прямых измерений в следующей последовательности:

• • входные разъемы поверяемого измерителя, предназначенные для подключения измерителя в режиме измерения напряжения, соединить при помощи измерительных проводов с соответствующими выходными разъемам калибратора;

• • на поверяемом измерителе установить режим измерения напряжения;

• • на калибраторе 9100 установить значения напряжения постоянного тока на выходе, соответствующие 5 %, 25 %, 50 %, 75 %, 95 % от верхнего граничного значения диапазона измерения;

• • произвести измерение напряжения постоянного тока и зафиксировать показания поверяемого прибора в каждой проверяемой точке диапазона;

• • абсолютную погрешность измерения напряжения определить по формуле (1);

• • вьппеперечисленные операции провести при определении абсолютной погрепшости измерения напряжения переменного тока на частоте 50 Гц.

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превьппают нормируемых значений, указанных в технической документации.

Определение абсолютной погрешности измерения частоты проводят с помощью методом прямых измерений в следующей

измерителя, предназначенные для подключения частоты, соединить при помощи измерительных

проводов с соответствующими выходными разъемам калибратора;

• • на поверяемом измерителе установить режим измерения частоты;

• • на калибраторе 9100 установить значения частоты на выходе, соответствующие 45 Гц, 50 Гц, 55 Гц, 60 Гц, 65 Гц;

• • произвести измерение частоты и зафиксировать показания поверяемого прибора в каждой проверяемой точке диапазона;

• • абсолютную погрешность измерения частоты определить по формуле (1).

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в технической документации.

Определение абсолютной погрешности измерения напряжения проводят с помощью следующей

измерителя, предназначенные для силы переменного тока, соединить

измерительных проводов с соответствующими выходными разъемам калибратора;

• • на поверяемом измерителе установить режим измерения силы переменного тока;

• • на калибраторе 9100 установить значения силы переменного тока на выходе в мА (имитация токовых клещей с коэффициентом преобразования 1000А/1А), соответствующие 5 %, 25 %, 50 %, 75 %, 95 % от верхнего граничного значения диапазона измерения с учетом коэффициента преобразования;

• • произвести измерения силы переменного тока и зафиксировать показания поверяемого прибора в каждой проверяемой точке диапазона;

• • абсолютную погрешность измерения силы переменного тока определить по формуле

(Jycm. k)   I изм.

где 1изм. - значение силы тока по показаниям поверяемого измерителя;

/усг. - значение силы тока в мА по показаниям калибратора 9100; к - коэффициент преобразования 1000А/1 А.

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превьппают нормируемых значений, указанных в технической документации.

• 6.1 Положительные результаты поверки измерителей оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

• 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики измерители к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении измерителей в ремонт или невозможности их дальнейшего использования.



  Е.В. Котельников

Начальник лаборатории № 447 ГЦИ СИ ФГУ «Ростест-Москва»

9
