Федеральное государственное унитарное предприятие Всероссийский научно-исследовательский институт метрологической службы (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Зам. директора по производственной метрологии ФГУП НИИМС»

2019 г.

. В. Иванникова

Устройства сбора и передачи данных М2М Хаб, М2М Хаб плюс, М2М Хаб про Методика поверки МП 201-024-2019

Москва

2019

СОДЕРЖАНИЕ

8. ОЦЕНКА ЗАЩИТЫ И ИДЕНТИФИКАЦИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ...

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 1 ОБЩИЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ РАСПРОСТРАНЕНИЯ

Настоящая методика устанавливает требования к проведению первичной и периодической поверок устройств сбора и передачи данных М2М Хаб, М2М Хаб плюс, М2М Хаб про (далее по тексту - УСПД).

УСПД предназначены для измерений унифицированных электрических сигналов силы и напряжения постоянного электрического тока, счета импульсов, сигналов от термопреобразователей сопротивления (ТС), поступающих от датчиков, установленных на технологическом оборудовании, сбора данных с промышленных контроллеров, первичных счетчиков энергоресурсов или датчиков через встроенные интерфейсы RS-232, RS-485, измерения и синхронизации внутренними часами УСПД времени, а также накопления, обработки, передачи информации по проводным, беспроводным, GSM/GPRS/UMTS/HSDPA/WiFi/NBIoT сетям в системы верхнего уровня

Интервал между поверками - 5 лет.

Допускается проведение поверки отдельных ИК в соответствии с письменным заявлением владельца УСПД с обязательным указанием информации об объёме проведённой поверки в перечне поверенных ИК, являющемся неотъемлемой частью свидетельства о поверке УСПД.

  • 2 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 Перечень операций, которые должны проводиться при поверке УСПД, приведен в таблице 1.

Таблица 1 - Операции, проводимые при поверке

Наименование операции

Обязательность проведения при поверке

Раздел методики

Первичной11

Периодической

Внешний осмотр

Да

Да

7.1

Опробование

Да

Да

7.2

Проверка метрологических характеристик УСПД

Да

Да

7.3

Подтверждение соответствия ПО

Да

Да

8

Оформление результатов поверки

Да

Да

9

Примечание - при выпуске из производства и после ремонта

  • 1.2 Допускается проведение поверки отдельных модулей из состава УСПД, отдельных измеряемых величин или поддиапазонов измерений в соответствии с заявлением владельца, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

  • 3 СРЕДСТВА ПОВЕРКИ

    • 3.1 Погрешность эталона не должна быть более 1/5 предела контролируемого значения погрешности. Допускается использовать эталоны, имеющие предел допускаемого значения погрешности менее 1/5, но не более 1/3 предела контролируемого значения погрешности, в этом случае должен быть введен контрольный допуск, равный 0,8 (см. МИ 187-86, МИ 188-86).

    • 3.2 В таблице 2 приведены рекомендуемые средства поверки УСПД. Допускается использовать эталоны, отличные от приведенных в таблице 2, если они удовлетворяют требованиям п. 3.1.

Таблица 2 - Рекомендуемые средства поверки

Наименование средства поверки

Тип

Per. № в Федеральном информационном фонде2

Калибратор многофункциональный

MC5-R

22237-08

Радиочасы

Радиочасы МИР РЧ-01

27008-04

Прибор комбинированный1

Testo 608-Н2

53505-13

Барометр-анероид

метеорологический1

БАММ-1

5738-76

  • 1 средства измерений используются для контроля условий поверки;

  • 2 метрологические характеристики средств измерений указаны в описаниях типов средств измерений

  • 3.3 Все средства измерений, используемые при поверке УСПД, должны быть поверены и иметь действующие свидетельства о поверке.

  • 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке УСПД допускают лиц, освоивших работу с ними, с используемыми эталонами и изучивших настоящую методику.

  • 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 5.1 При проведении поверки следует соблюдать требования по охране труда, предусмотренные документами «Правила по охране труда при эксплуатации электроустановок» (Приложение к приказу Министерства труда и социальной защиты РФ № 328н от 24.07.2013 г.), ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности», ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности», ГОСТ 12.1.019-2009 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты», ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования», указаниями по безопасности, приведенными в Инструкциях по эксплуатации системы, ее компонентов, используемых эталонов, средств измерений и испытательного оборудования.

    • 5.2 Должны быть обеспечены требования безопасности, указанные в эксплуатационных документах на УСПД и на оборудование, используемое при проведении поверки.

  • 6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 6.1 Проверка УСПД проводится в нормальных условиях:

  • -  температура окружающей среды (20±5) °C;

  • -  относительная влажность воздуха от 50 до 80 % при +25 °C без конденсации;

  • -  атмосферное давление (84 - 106,7) кПа.

  • 6.2 Стабильность окружающих условий на период поверки контролируется.

  • 6.3 Допускается проведение поверки на месте эксплуатации УСПД в рабочих условиях, если при этом соблюдаются условия применения средств поверки.

При всех видах поверок, кроме первичной, предъявляют свидетельство о предыдущей поверке стенда (или документ его заменяющий).

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 7.1 Внешний осмотр

При проведении внешнего осмотра УСПД выполняются следующие операции:

  • 7.1.1 Соответствие комплектности УСПД технической документации.

  • 7.1.2 Проверка маркировки УСПД и соответствие заводских номеров на табличке (шильдике), номерам указанным в паспорте. Маркировка и функциональные надписи, относящиеся к световым индикаторам, и присоединения, должны восприниматься без затруднений и неоднозначности.

  • 7.1.3 Проверяется наличие свидетельства о предыдущей поверке (при периодической поверке).

  • 7.1.4 Проверка наличия пломб и защитных наклеек в оговоренных местах.

  • 7.1.5 Проверка внешнего вида УСПД с целью выявления возможных механических повреждений.

Не допускают к дальнейшей поверке УСПД, у которых обнаружено неудовлетворительное крепление разъемов, грубые механические повреждения наружных частей и прочие повреждения.

  • 7.2 Опробование

    • 7.2.1 Проверку функционирования УСПД осуществляют в соответствии с документом 26.30.11.001 РЭ «Устройства сбора и передачи данных М2М ХАБ. Руководство по эксплуатации».

  • 7.3 Проверка метрологических характеристик.

    • 7.3.1 Проверка абсолютной погрешности текущего времени.

Проверку абсолютной среднесуточной погрешности хода часов УСПД производят в интервале времени не менее 2 часов.

Для визуализации и отображения данных устройства допускается использовать локальное ПО M2MHubTool.exe во встроенным модулем RTC_Metrology.exe (для работы с источниками точного времени), которое позволяет регистрировать результаты проверки на интервалах 2, 12, 24 ч).

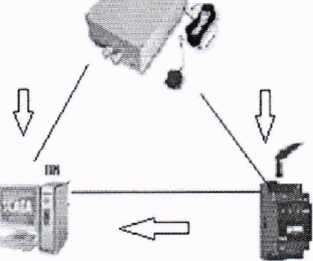

При проверке погрешности с использованием в качестве эталонного оборудования устройства синхронизации времени, необходимо подключить устройства по схеме, представленной на рисунке 1.

ЦсТОООЭС точхого

Рисунок 1

Настраивают источник точного времени. Выполняют предустановку времени УСПД в соответствии с сигналами от эталонного источника с помощью ПО, и синхронизируют время в УСПД со временем эталона.

По истечении установленного для поверки времени, с момента синхронизации часов УСПД с эталонным источником, повторно синхронизируют время УСПД со временем эталонного источника при помощи ПО.

При помощи ПО фиксируют величину коррекции времени в журнале событий УСПД.

ВНИМАНИЕ - На всем интервале определения погрешности текущего времени не допускается перезагрузка УСПД.

Рассчитывают абсолютную погрешность хода часов УСПД по формуле 1.

А = (H.M.S.MS.K3m - H.M.S.MS.K^) х N / H.M.S.MS.KUHm,                     (1)

где Д - абсолютная среднесуточная погрешность хода часов;

H.M.S.MS.K3m - часы, минуты, секунды, миллисекунды (ч, мин, с, мс) эталонного источника времени;

H.M.S.MS.Kuw - ч, мин, с, мс проверяемого УСПД;

H.M.S.MS.KUnm - ч, мин, с, мс интервала между двумя синхронизациями времени;

N = время проверки, не менее 2 ч (мс).

Сопоставляют А с пределами At, указанными в описании типа на УСПД. Если выполняется неравенство А < А,, то УСПД считают прошедшим проверку.

  • 7.3.2 Проверка приведенной погрешности счета количества импульсов

Подключить к входу УСПД калибратор многофункциональный MC5-R в режиме генератора количества импульсов.

Установить следующие параметры:

  • • форма импульсов - прямоугольная;

■ частота - 10 Гц (максимально 50 Гц);

  • • амплитуда-12 В (от 12 до 24 В).

Подать с калибратора на вход УСПД импульсы (не менее 1000). Зафиксировать точное количество импульсов, подсчитанное испытываемым УСПД (при помощи ПО) и калибратором.

Рассчитать приведенную погрешность преобразования (счета количества импульсов) по формулам 2, 3.

  • - для каждой проверяемой точки рассчитывают значение абсолютной погрешности А>:

\=N.m-N„„                       (2)

где: Nh3m.| - число импульсов, измеренное проверяемым УСПД, NoT.j - число импульсов, измеренное калибратором;

  • - рассчитывают значения приведенной погрешности у,:

у, =   — 100% >

J * норм

где: NH0PM - значение диапазона измерения физической величины,

  • - заносят в протокол значения NH3M.j, Not.;,^ , у,;

Сопоставляют у с пределами у„ указанными в описании типа на УСПД. Если выполняется неравенство у < у;, то УСПД считают прошедшим проверку.

  • 7.3.3 Проверка основных погрешностей измерительных каналов, реализующих линейное аналого-цифровое преобразование сигналов напряжения и силы постоянного электрического тока.

Для проверки погрешности измерительного канала УСПД (далее - ПК) выбирают 5 проверяемых точек Z;, i - 1,2, 3, 4, 5, равномерно распределенных по диапазону измерений напряжения или силы постоянного электрического тока, в зависимости от режима проверяемого ИК (например, 0-5 %, 25 %, 50 %, 75 % и 95 - 100 % от диапазона).

Подключают калибратор напряжения или силы постоянного электрического тока ко входу УСПД согласно схеме, приведенной на рисунке 3.

Для каждой точки Zi проводят операции в следующей последовательности:

  • - устанавливают от калибратора напряжения или силы постоянного электрического тока (в зависимости от режима проверяемого ИК) значение сигнала, соответствующее значению Zi;

  • - считывают с экрана компьютера значение выходного сигнала Yi в миллиамперах или вольтах (в зависимости от режима проверяемого ИК);

Примечание - при нестабильности показаний Yi проводят не менее 4 отсчетов показаний, и выбирают из них результат, наиболее отклоняющийся от заданного значения.

  • - вычисляют абсолютную погрешность Д; ИК в проверяемой точке по формуле (4):

Ai = Yj-Zi                                      (4)

  • - вычисляют приведенную погрешность у; ИК в процентах от нормирующего значения по формуле (5):

Т|= 7- -100,                                         (5)

где Хп - нормирующее значение, соответствующее диапазону преобразования для напряжения.

Хп - нормирующее значение, соответствующее верхней границе диапазона для силы постоянного электрического тока.

Рисунок 3 - Схема подключений при проверке погрешностей ИК, реализующих линейное аналого-цифровое преобразование сигналов напряжения или силы постоянного электрического тока

  • 7.3.4 ИК считают успешно прошедшим проверку, если в каждой из проверяемых точек Z; выполняется неравенство |yj| < |у|, где у - пределы допускаемой приведенной основной погрешности, указанные в руководстве по эксплуатации.

  • 7.3.5 Данные заносят в протокол, выполненный по форме протокола проверки.

  • 7.3.6 Проверка погрешности ИК, реализующих аналого-цифровое преобразование сигналов от термопреобразователей сопротивления (ТС).

Для проверки погрешности ИК сигналов от ТС выбирают 5 проверяемых точек Tj, i = 1, 2, 3, 4, 5 равномерно распределенных по диапазону измеряемой температуры (например, 0-5 %, 25 %, 50 %, 75 % и 95 - 100 % от диапазона измерений), записывают значения Т; в градусах Цельсия.

Для типа ТС, на прием сигналов от которой настроен проверяемый ИК, находят по ГОСТ 6651-2009 значения сопротивлений R, в омах, соответствующие значениям температур Ti.

Подключают калибратор в режиме имитации сопротивления ко входу УСПД согласно схеме, приведенной на рисунке 4.

Для каждой точки Д проводят операции в следующей последовательности:

  • - устанавливают от калибратора значение входного сигнала R,;

  • - считывают значение выходного сигнала Y, в градусах Цельсия с экрана компьютера;

Примечание - при нестабильности показаний Yj проводят не менее 4 отсчетов показаний и выбирают из них результат, наиболее отклоняющийся от заданного значения.

  • - вычисляют абсолютную погрешность А, ИК в градусах Цельсия в проверяемой точке по формуле (6):

Ai=Yi-Tj                                 (6)

Рисунок 4 - Схема подключений при определении погрешностей ИК, реализующих аналого-цифровое преобразование сигналов от ТС

  • 7.3.7 ИК считают успешно прошедшим проверку, если в каждой из проверяемых точек Tj выполняется неравенство |Aj| < |А|, где А - пределы допускаемой абсолютной погрешности, указанные в описании типа.

Примечание кп.7.3

При проведении проверки на месте эксплуатации УСПД в рабочих условиях (п. 6.3), расчет пределов допускаемой погрешности, производится с учетом пределов дополнительной допускаемой погрешности, указанной в описании типа на УСПД.

Пределы допускаемых значений погрешности Лус„д в фактических условиях вычисляют по формуле (7):

к ы )

где Д, - пределы допускаемой основной погрешности i-го измерительного компонента;

Д, - пределы допускаемой дополнительной погрешности i-го измерительного компонента от k-го влияющего фактора в реальных условиях проверки при общем числе п учитываемых влияющих факторов.

  • 8 ОЦЕНКА ЗАЩИТЫ И ИДЕНТИФИКАЦИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ Проводится проверка соответствия заявленных идентификационных данных программного обеспечения (далее - Г1О) указанных в описании типа УСПД.

Сравнивают наименование ПО и номера версий, отображаемых на дисплее ПК (указанные в паспорте), с идентификационными данными ПО, приведенными в описании типа УСПД.

ПО считается подтвержденным, если проверяемые идентификационные данные не противоречат приведенным в описании типа УСПД.

  • 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 9.1 При положительных результатах поверки УСПД оформляют свидетельство о поверке согласно приказу Минпромторга России № 1815 от 02.07.15 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

  • 9.2 При отрицательных результатах поверки выписывают извещение о непригодности, оформленное в соответствии с приказом № 1815 от 02.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Разработали:

Зам. начальника отдела 201 ФГУП «ВНИИМС»

Ю.А . Шатохина

А.В. Лапин

Инженер 2 кат. ФГУП «ВНИИМС»
