Методика поверки «Комплексы диагностические универсальные УПДК-МК» (МП 41. Д4-14)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ОПТИКО-ФИЗИЧЕСКИХ ИЗМЕРЕНИЙ»

М. П.

ФГУП «ВНИИОФИ»

Н. П. Муравская

2014 г.

МП41. Д4-14

2014 г.

2014

Настоящая методика устанавливает методы и средства первичной, периодической поверки для комплексов диагностических универсальных УПДК-МК, изготовленных ЗАО «НЕЙРОКОМ», г. Москва и предназначенных для измерений временных интервалов, частоты мельканий, электрического сопротивления кожи в различных режимах тестирования и определения по результатам этих измерений функционального состояния и надежности работы водителей транспортных средств (автомобилей, железнодорожных локомотивов и моторвагонного подвижного состава, речных и морских судов, авиационного транспорта), операторов сложных систем, их профессионального отбора.

Интервал между поверками - 2 года.

Операции, выполняемые при проведении первичной и периодической поверки, указаны в таблице 1.

Таблица 1

Примечание - При получении отрицательных результатов в процессе проведения той или иной операции, поверка прекращается.

При проведении поверки должны быть применены основные и вспомогательные средства поверки, указанные в таблице 2.

Таблица 2

Примечание - Допускается применение иных средств поверки, не приведенных в перечне, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью и допущенных к применению на территории Российской Федерации в установленном порядке.

• 3.1 К проведению поверки допускаются лица:

• - не моложе 18 лет, имеющие удостоверение не ниже 2 квалификационной группы по электробезопасности и аттестованные в качестве поверителей средств измерений согласно ПР 50.2.012-94 [1], изучившие техническую документацию на средства поверки, поверяемые средства измерений и настоящую методику поверки;

• - имеющие опыт работы на поверяемом средстве измерений (СИ).

• 4.1 При проведении поверки соблюдают требования безопасности, указанные в руководствах по эксплуатации на поверяемое СИ и средства поверки.

• 4.2 Применяемые при поверке образцовые средства измерений не должны иметь повреждений, препятствующих их нормальному функционированию. Все электрические и пневматические разъемные соединения и кабели связи должны быть исправны и надежно закреплены.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха........................................(20 ± 5) °C;

• - атмосферное давление........................................................(100 + 4) кПа;

• - относительная влажность.....................................................(60 ± 15) %;

• - напряжение питания................................................(220 +22/-33) В.

• 5.2 Перед проведением поверки выполняют следующие подготовительные работы:

• - проверяют наличие свидетельств о поверке или оттисков поверительных клейм у применяемых средств поверки;

• - знакомятся с эксплуатационной документацией (ЭД) поверяемого СИ и применяемых средств поверки;

• - подготавливают к работе поверяемое СИ и средства поверки согласно требованиям ЭД.

• 6 Проведение поверки и обработка результатов измерений

При проведении внешнего осмотра проверяют соответствие комплекса следующим требованиям:

• 6.1.1 Укомплектованность комплекса в соответствии с эксплуатационной документацией, наличие комплекта эксплуатационной документации (ЭД) и настоящей методики поверки.

• 6.1.2 Отсутствие механических повреждений и неисправностей изделий, входящих в состав комплекса и влияющих на его нормальную работу.

6.1.3. Наличие фирменного знака с серийным номером на пульте испытуемого.

СИ, не соответствующие вышеперечисленным требованиям, к поверке не допускаются.

Примечание - Допускается проводить поверку СИ без запасных частей и принадлежностей, не влияющих на его работоспособность, на результаты предварительной калибровки и на результаты поверки.

• 6.2.1 Соединить пульт испытуемого УПДК-МК (ПИ), персональный компьютер (ПК) и измерительные приборы согласно Приложению А настоящего документа. Блок Коммутационно-согласующее устройство (КСУ) НКРМ.468363.033 используется в целях исключения субъективных факторов, влияющих на результаты испытаний. Блок КСУ имитирует нажатие кнопки пульта испытуемого.

• 6.2.2 Включить и подготовить к работе средства поверки (см. таблица 2) в соответствии с их эксплуатационной документацией.

• 6.2.3 Провести проверку функционирования световой сигнализации подключения к сети питания комплекса.

• 6.2.4 Провести проверку работы органов управления. Для проверки органов управления пульта нажать кнопку «Проверка органов управления» в окне программы CLU_DX.

  Проверка органол^^^	1
  	5
  	■
  (Ц) |          Проверка тремора ■ ' !" ’UUJULFl"! идииия U'rra?UJUL.! U lUJJJU MAU1 I W! ! w	1

Рис.4

Далее поочередно выбирать тип проверки и следовать инструкциям на экране компьютера. Например:

Нажмите белую кнопку

на пульте

Рис. 5

Комплекс, не удовлетворяющий требованиям п.п. 6.2.1 - 6.2.4 настоящей методики, не подлежит поверке до устранения обнаруженных неисправностей. После их устранения опробование проводится в полном объёме.

Результат опробования считают положительным, если требования всех пунктов успешно выполнены.

Для запуска программного обеспечения необходимо:

• 6.3.1 Подключить оборудование согласно схеме, приведённой в Приложении А.

• 6.3.2 На компьютере запустить на исполнение программу CLU_SX.exe;

• 6.3.3 На компьютере запустить на исполнение программу CLU_DX.exe;

• 6.3.4 После запуска на экранах ПК отобразятся окна программ: Метрологическая поверка пульта УПДК-МК (окно программы CLU SX):

  Метрологическая поверка комплекса (окно программы CLU DX):

  &

  jV-

  Фачипия Й.'О, поверйУеля |

  =___л-!--; -г.с

  Протокол повеоки № |

  Н/лэТигетА

  А

  КСУ .(nCRM-CLU 0000001

  -»—*

  .- *• s. У. -,

  ^■'{ЯсуЛ'стБие'Нвхечич

  сия о поверке--

  ;-■^ачатьдтове^-

  ?' ./V



  is

  sfja.M заводского

  i

  фКСУ фПульт

  ^ременных инт

  А.»й>В|„г

  'ЗЗИТЬ проток

  ag

  Метрологическая поверка комплекса УПДК-МК



  пая йл'йШ^рге'й:дух^1%]^0

  ном7а^ствй^ни7и.'^~

  •у

  А*.?⁴’’    ->

  ■■



  -          Jj!-?

  лектоёаинрс.тБ

  F*

  Пр эверл= органов-.упразпенйя



  За^ерш^Ь       .HgMn лё

  Рис. 7

  ? : Поеер а сопротивлени

  Метрологическая поверка пульта УПДК-МК            I <

  g                                   О Пульт Ф Связь ;

  я Пульт УПДК-МК подключен

Рис. 6

• 6.3.5 Индикаторы в правых верхних углах окон свидетельствуют о наличии связи с оборудованием. Если цвет какого-либо индикатора отличен от зелёного - проверка невозможна.

Для начала поверки комплекса испытуемого следует нажать на кнопку «Начать поверку комплекса» в окне программы CLU_DX.

Результат запуска ПО считают положительным, если на экране НК появились окна, соответствующие вышеуказанным.

В окне программы CLU_DX:

• 6.4.1 Ввести с клавиатуры значения текущей температуры воздуха и относительной влажности в помещении, дату выпуска пульта испытуемого.

• 6.4.2 Проконтролировать и при необходимости скорректировать номер протокола поверки, Ф.И.О. поверителя, модели и заводские номера частотомера и мультиметра. (Серийные номера КСУ и пульта испытуемого автоматически считываются из устройств и не требуют коррекции).

Определение метрологических характеристик

Измерительный канал временных интервалов состоит из пульта испытуемого и программного модуля Neurocom.UPDK.Pult.dll из состава программного обеспечения комплекса УПДК-МК.

Схема поверки состоит из персонального компьютера, коммутационно-согласующего устройства (КСУ), пульта испытуемого, частотомера, программы CLU_SX и программного обеспечения поверки - программы CLU_DX.

• 6.5.1 В окне программы CLU DX выбрать пункт «Поверка временных интервалов» (см. Рис.8).                                                ________ ________________



Рис.8

• 6.5.2 Настроить частотомер GFC-8131H на измерение временного интервала:

  • 6.5.2.1 Перевести частотомер в режим измерения периода (нажать кнопку PRID А).

  • 6.5.2.2 Перевести TRIG LEVEL в режим единичного измерения (потянуть на себя) и установить максимальный положительный уровень (повернуть вправо до упора).

  • 6.5.2.3 Перевести GATE TIME в режим минимального времени обновления (повернуть влево до упора).

  • 6.5.2.4 Переключить кнопку COUP в положение DC (нажата).

• 6.5.3 В поле «Время реакции» для Измерения 1 задать временной интервал 100 мс.

• 6.5.4 Нажать кнопку RESET на частотомере.

• 6.5.5 Нажать кнопку «Измерение» в окне «Проверка временных интервалов».

• 6.5.6 Ожидать окончания цикла измерения.

• 6.5.7 Ввести показания частотомера в поле «Показания частотомера» для Измерения 1.

• 6.5.8 Повторить п.п. 6.5.3 - 6.5.7 поверки для измерений 500, 2000, 3990 мс, внося показания в соответствующие поля Измерение 2 - Измерение 4.

Для каждого задаваемого значения времени реакции абсолютная погрешность измерения времени реакции комплекса ЛТ автоматически вычисляется по формуле:

ЛТ = Тизм - Тч (1)

где Тч - значение интервала времени, измеренное частотомером и принимаемое за действительное;

Тизм - значение времени реакции, измеренное комплексом.

Диапазон измерений временных интервалов должен быть от 0,1 до 4,0 с.

Абсолютная погрешность измерений времени реакции должна быть не более ±10 мс.

Измерительный канал частоты мельканий состоит из пульта испытуемого со светодиодом и программного модуля Neurocom.UPDK.Pult.dll из состава программного обеспечения комплекса УПДК-МК.

Схема поверки состоит из персонального компьютера, коммутационно-согласующего устройства (КСУ), пульта испытуемого, частотомера, программы CLU SX и программного обеспечения поверки - программы CLUDX.

• 6.6.1 Установить датчик НКРМ.685621.113 из комплекта КСУ на светодиодный излучатель ПИ, расположенный на его верхней панели.

• 6.6.2 В окне программы CLUDX выбрать пункт «Поверка КЧСМ» (см. Рис.7).



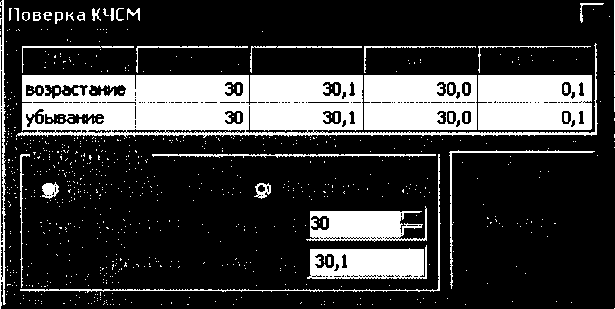

Рис.9

• 6.6.3 Настроить частотомер GFC-8131H на измерение КЧСМ.

• 6.6.3.1 Перевести частотомер в режим измерения частоты (нажать кнопку FREQ А).

• 6.6.3.2 Перевести TRIG LEVEL в режим единичного измерения (потянуть на себя) и установить максимальный положительный уровень (повернуть вправо до упора) и оставить в этом положении.

• 6.6.3.3 Перевести GATE TIME в режим минимального времени обновления (повернуть влево до упора).

• 6.6.3.4 Переключить кнопку COUP в положение DC (нажата).

• 6.6.4 В окне программы CLU_DX выбрать режим поверки «Возрастание частоты».

• 6.6.5 Указать частоту слияния мельканий светодиода 30 Гц, по достижении которой цикл поверки завершится.

• 6.6.6 Нажать кнопку «измерить».

• 6.6.7 По завершении цикла поверки ввести показание частотомера в поле «Показания частотомера».

• 6.6.8 Повторить цикл поверки в режиме «Убывание частоты».

• 6.6.9 Для каждого значения частоты абсолютную погрешность измерения частоты AF, Hz автоматически вычисляется по формуле:

AF = Еизм - Fq,                   (2)

где Ризм - значение частоты, измеренное комплексом;

Fq - значение частоты, измеренное частотомером и принимаемое за действительное.

Диапазон измерений частоты мельканий должен быть от 15 до 55 Гц.

Погрешность измерений частоты мельканий должна быть не более ± 1 Гц.

Измерительный канал электрического сопротивления кожи состоит из датчика ЭСК, пульта испытуемого и программного модуля Neurocom.UPDK.Pult.dll из состава программного обеспечения комплекса УПДК-МК.

Схема поверки состоит из персонального компьютера, мультиметра, коммутационносогласующего устройства (КСУ), датчика ЭСК, пульта испытуемого, программы CLU_SX и программного обеспечения поверки - программы CLU_DX.

• 6.7.1 Отсоединить датчик электрического сопротивления кожи НКРМ.468196.003 от разъёма ЭСК пульта испытуемого. Подключить штатные щупы мультиметра к контактным площадкам КСУ ИЭСК.

• 6.7.2 Устанавливая на передней панели блока КСУ переключатель ИЭСК поочерёдно в положения 20 кОм; 200 кОм; 1,1 МОм; 3,6 МОм; 6,2 МОм; 10,8 МОм, записать соответствующие значения сопротивлений, измеренные мультиметром. Полученные значения сопротивлений далее используются для определения погрешности измерений комплекса.

• 6.7.3 Отключить мультиметр от контактных площадок КСУ ИЭСК и присоединить датчик ЭСК НКРМ.468196.003 к разъёму ЭСК пульта испытуемого.

В окне программы CLU_DX (см. рис. 10) выбрать этап поверки «поверка сопротивления».

Рис. 10

• 6.7.4 Установить переключатель сопротивления КСУ в позицию 20 кОм.

• 6.7.5 Выбрать соответствующий диапазон измерений в окне «Поверка сопротивления» (рис.6) из выпадающей вкладки «Выберете диапазон производимых измерений».

• 6.7.6 Ввести в поле «Измеренное значение, КОм» ранее записанное показание мультиметра для этого диапазона.

• 6.7.7 Дождаться, когда в поле «Яизм, кОм» значения перестанут меняться и нажать кнопку «Продолжить». Произойдёт ввод значений и переход к следующему диапазону измерения.

• 6.7.8 Установить переключатель сопротивления КСУ в позицию, соответствующую выбранному диапазону, и повторить п.п.6.5.4 - 6.5.7 до тех пор, пока не будут проведены измерения по всем указанным диапазонам.

• 6.7.9 При ошибочном вводе или недостоверном результате в любом диапазоне можно провести повторные измерения. Для этого надо выбрать соответствующий диапазон измерений и провести в нем повторные измерения.

• 6.7.10 Для каждого значения электрического сопротивления относительная погрешность измерения электрического сопротивления 5R, % автоматически вычисляется по формуле:

5R = [(Rh3m - Rm)/Rm ] х 100,                     (3)

где Rm - значение электрического сопротивления резистора блока КСУ, измеренное мультиметром и принимаемое за действительное;

Rh3m - измеренное комплексом значение электрического сопротивления того же резистора.

Диапазон измерений электрического сопротивления кожи должен быть от 20 до 10000 кОм.

Относительная погрешность измерений электрического сопротивления кожи должна быть не более ±15%.

• 7.1 При положительных результатах поверки на всех этапах поверки распечатать протокол, нажав на кнопку «Завершить поверку пульта и отобразить протокол». Для просмотра и печати протокола требуется установленное на компьютере любое средство просмотра файлов формата PDF.

• 7.2 При положительных результатах поверки оформляется свидетельство о поверке установленной формы в соответствии с ПР 50.2.006-2009 [6] или делается запись и ставится оттиск поверительного клейма в руководстве по эксплуатации по ПР 50.2.007-2001 [7].

• 7.3 При отрицательных результатах поверки аннулируется свидетельство о поверке (при его наличии), гасится оттиск поверительного клейма в руководстве по эксплуатации или выдается извещение о непригодности к применению, в соответствии с ПР 50.2.006-2009 [6].

• [1] ПР 50.2.012-94 «Государственная система обеспечения единства измерений. Порядок аттестации поверителей средств измерений».

• [2] «Правила технической эксплуатации электроустановок потребителей» (утверждены приказом Минэнерго России от 13.01.2003 г. № 6; зарегистрированы Минюстом России 22.01.2003 г., per. № 4145).

• [3] ПОТ РМ-016-2001 РД 153.34.0-03.150-03 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок».

• [4] Санитарно-эпидемиологические правила и нормативы СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях».

• [5] Санитарно-эпидемиологические правила и нормативы СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы».

• [6] ПР 50.2.006-94 «Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений».

• [7] ПР 50.2.007-2001 «Государственная система обеспечения единства измерений. Поверительные клейма».

Начальник лаборатории М-1

ФГУП «ВНИИОФИ»

Ведущий инженер лаборатории М-1

ФГУП «ВНИИОФИ»

М.Ю. Филиппова

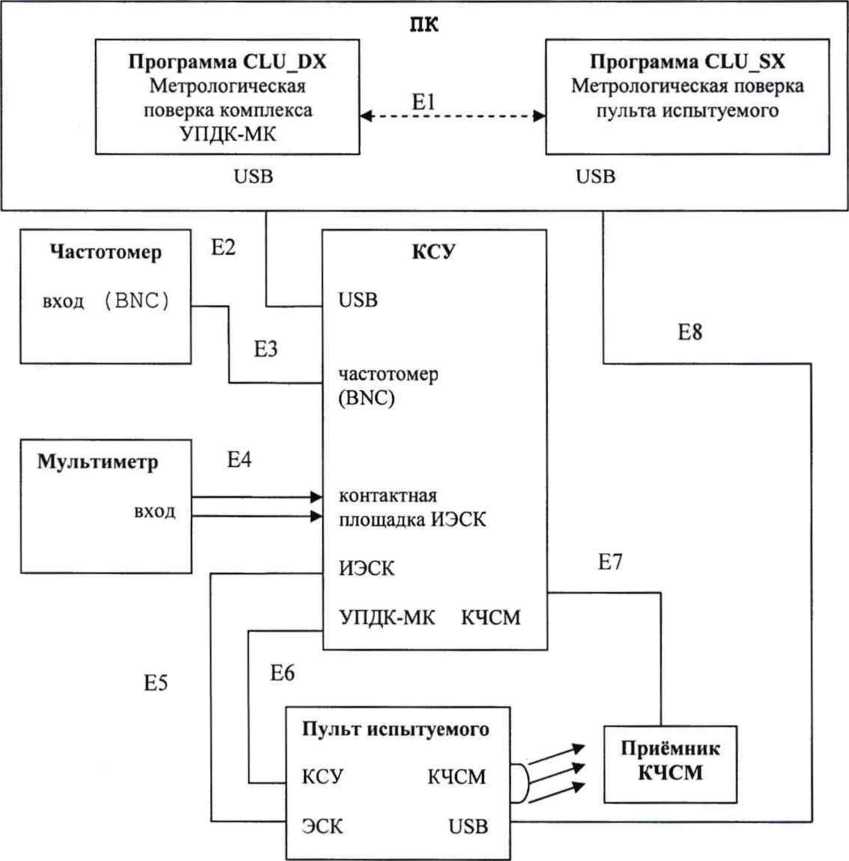

Схема соединений для поверки комплекса УПДК-МК

ПК - персональный компьютер

Е1 - внутренняя связь между программами CLU_SX и CLUDX

Е2 - кабель USB

ЕЗ - кабель штатного соединения частотомера (BNC)

Е4 - кабель штатного соединения мультиметра (Щупы)

Е5 - кабель датчика ЭСК

Е6 - кабель штатный КСУ-ПИ вмонтирован в КСУ

Е7 - кабель датчика КЧСМ

Е8 - кабель USB (тип АВ) вмонтирован в ПИ
