Методика поверки « Государственная система обеспечения единства измерения ИЗМЕРИТЕЛИ ДАВЛЕНИЯ ЦИФРОВЫЕ АВТОНОМНЫЕ «БЛОК АЦИД»» (MП 2520-079-2017)

ФГУП

Пронин

Государственная система обеспечения единства измерения

ИЗМЕРИТЕЛИ ДАВЛЕНИЯ ЦИФРОВЫЕ АВТОНОМНЫЕ «БЛОК АЦИД»

водителя НИЛ 2520

А.А. Козляковский

Ведущий инженер НИЛ 2520

В.М. Полковников

г. Санкт-Петербург 2017 г.

Введение

• 1 Операции и средства поверки

• 2 Требования безопасности

• 3 Условия поверки

• 4 Проведение поверки

• 5 Оформление результатов поверки

Приложение А. Схемы подключения блока АЦИД при его поверке

Приложение Б. Форма протокола поверки блока АЦИД

Введение

Настоящая методика поверки (далее - МП) распространяется на измерители давления цифровые автономные «Блок АЦИД» (далее- блок АЦИД) и устанавливает методику их первичной и периодической поверок.

Допускается проведение периодической поверки блоков АЦИД в сокращенных диапазонах измерений давления в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Интервал между поверками - 2 года.

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1: Таблица 1

• 1.2 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Примечания

• 1 Допускается применение средств поверки, не приведенных в таблице 2, но обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 2 Все средства измерений должны иметь действующие свидетельства о поверке.

• 2.1 К поверке блока АЦИД допускаются лица, аттестованные в качестве поверителей, прошедшие обучение в установленном порядке и изучившие руководство по эксплуатации ИВК АЦИД и паспорт на блок АЦИД.

• 2.2 При проведении поверки необходимо соблюдать требования

ГОСТ 12.2.007.0-75 "Изделия электротехнические. Общие требования безопасности".

• 2.3 Проводить подключение средств поверки к поверяемому блоку АЦИД при выключенном напряжении питания.

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C от + 15 до + 25;

• - относительная влажность воздуха, %         от 45 до 80;

• - атмосферное давление, кПа                от 96 до 104.

• 3.2 Перед проведением поверки средства измерений, используемые при поверке, должны быть включены и прогреты в течение времени, указанного в эксплуатационной документации на соответствующие средства измерений.

• 4.1 Внешний осмотр

• 4.1.1  При проведении внешнего осмотра должно быть установлено:

- отсутствие механических повреждений корпуса, соединительных кабелей и электрических разъемов, влияющих на работоспособность блока АЦИД;

• 4.1.2 Блок АЦИД признается пригодным к поверке, если выполняется требование п.4.1.1.

• 4.2 Опробование

• 4.2.1  При проведении опробования проверить правильность срабатывания светодиодной сигнализации, расположенной под отвинчивающейся крышкой блока АЦИД.

• 4.2.2 Собрать схему для проверки в соответствии с рисунком А.1 приложения А.

• 4.2.3  Для проведения проверки правильности срабатывания светодиодной сигнализации на блоке АЦИД выполнить следующие действия:

• - подключить блок АЦИД к пусковому устройству с помощью пускового кабеля;

• - включить оба тумблера питания на блоке АЦИД, при этом на панели управления блока АЦИД должны включиться два светодиода индикации питания;

• - включить питание пускового устройства;

• - нажать кнопку «Пуск» на пусковом устройстве, при этом на блоке АЦИД должен включиться индикатор «Цикл А»;

• - через 20 минут произвести лёгкое кратковременное прикосновение пластиковой ручкой отвёртки к датчику давления блока АЦИД. После прикосновения на блоке АЦИД должен включиться индикатор «Цикл В», а индикатор «Цикл А» выключиться;

• - после того как переключились индикаторы цикла на блоке АЦИД подать команду «Стоп» на пусковом устройстве;

• - через 10 секунд на панели управления блока АЦИД включатся все 4 светодиодных индикатора, что свидетельствует о том, что процесс регистрации сигнала закончен, и цифровые данные регистрации в блоке АЦИД записаны в его внутреннюю энергонезависимую память.

• 4.2.4 Результаты опробования считаются удовлетворительными, а поверяемый блок АЦИД пригодным для проведения поверки, если при кратковременном прикосновении пластиковой ручкой отвёртки к датчику давления блока АЦИД наблюдается срабатывание светодиодной сигнализации в последовательности, указанной в п. 4.2.3..

4.3 Подтверждение соответствия программного обеспечения

• 4.3.1 При проведения проверки правильности функционирования встроенного ПО блока АЦИД проверить его наименование и номер версии, для чего:

- демонтировать с блока АЦИД модуль пьезоэлектрического датчика давления типа 014МИ с установленным на нём усилителем и закрепить его на эталонной установке УБК-2М с помощью специальных элементов крепления, входящих в комплект установки. Соединить модуль с блоком АЦИД технологическим кабелем;

• - подключить блок АЦИД к пусковому устройству с помощью пускового кабеля в соответствии с рисунком А.2 приложения А;

• - включить оба тумблера питания на блоке АЦИД, при этом на панели управления блока АЦИД должны включиться два светодиода индикации питания;

• - включить питание пускового устройства;

• - нажать кнопку «Пуск» на пусковом устройстве, при этом на блоке АЦИД должен включиться индикатор «Цикл А»;

• - через 20 минут воспроизвести на эталонной установке УБК-2М импульс давления амплитудой от 0,1 до 1 МПа, после чего на индикаторной панели блока АЦИД должен включиться светодиод «Цикл В», а светодиод «Цикл А» выключиться;

• - после того как переключились индикаторы цикла на блоке АЦИД подать команду «Стоп» на пусковом устройстве;

• - через 10 секунд на панели управления блока АЦИД включатся все 4 светодиодных индикатора, что свидетельствует о том, что процесс регистрации сигнала закончен, и цифровые данные регистрации в блоке АЦИД записаны в его внутреннюю энергонезависимую память.

• 4.3.2 После окончания регистрации сигнала в блоке АЦИД собрать схему в соответствии с рисунком А.З приложения А.

Произвести считывание цифровых данных регистрации из испытуемого блока АЦИД в следующем порядке:

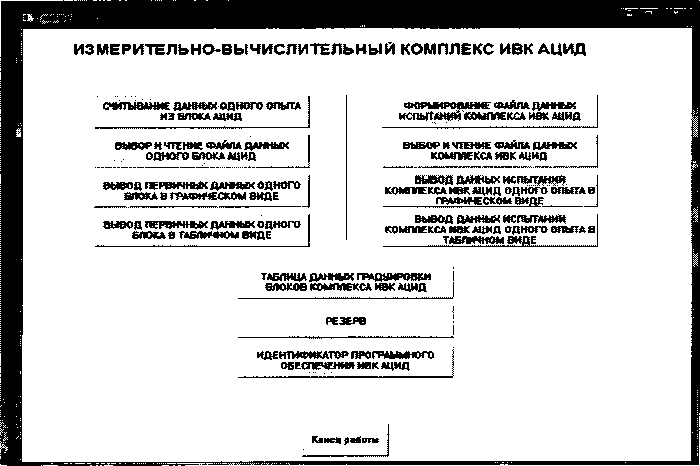

• - на персональном компьютере запустить программу ADMP2016, на экране монитора откроется главное меню ИВК АЦИД:



• - щёлкнуть «мышью» по кнопке «считывание данных одного опыта из блока АНИД» главного меню ИВК АЦИД, после чего запустится функция считывания данных;

• - включить оба тумблера питания блока АЦИД, начнётся считывание, которое выполняется в течение 5-7 сек., на экране монитора ПК при этом отражается процесс передачи цифровых данных;

• - по окончании считывания программа запросит ввести номер опыта на день испытаний и номер блока АЦИД (ввод каждого номера заканчивается нажатием клавиши “Enter”);

• - по окончании считывания на системном диске компьютера сформируется файл данных регистрации текущего опыта, который при чтении его с диска идентифицируется датой испытания, номером блока АЦИД и номером опыта.

После считывания данных регистрации блока АЦИД и формирования файла данных регистрации этого опыта в ПК необходимо определить наименование встроенного ПО блока АЦИД и номер его версии. Для этого необходимо выполнить следующие действия с программой ADMP2016:

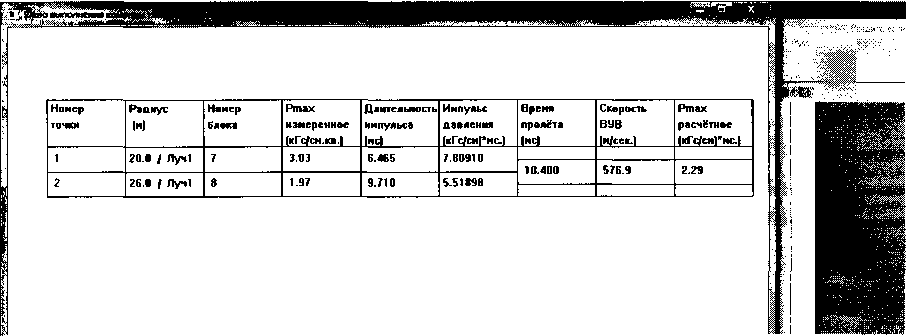

• - щёлкнуть «мышью» по кнопке «Вывод первичных данных одного блока в табличном виде» главного меню ИВК АЦИД (см. рисунок выше);

• - после чего на экран ПК будут выведены табличные данные, включая наименование ПО блока АЦИД -«ADMP2014» и номер его версии -«ver. 1.2» (в правой средней части экрана):

.........

Дата испытаний----------

Нойер опыта------------

Номер блока АЦИД-------

Номер луча

Номер точки в луче

Метка начала блока данных Метка конца блока данных Таннер Т0_1

т

• 4.3.3 При проведения проверки правильности функционирования автономного ПО проверить его наименование, номер версии и контрольную сумму, для чего в главном меню ИВК АЦИД щёлкнуть по кнопке меню «ИДЕНТИФИКАТОР ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ИВК АЦИД», при этом откроется следующее окно:

« Окно выполнения команды главного меню                                                                        — □ X

ИДЕНТИФИКАТОР ПРОГРАММЫ ADMP2016

ПРОГРАММА ADMP2016. ДАТА РАЗРАБОТКИ 0В.2017 РАЗМЕР ФАЙЛА: 462625 бант

- прочитать на экране наименование «ПРОГРАММА ADMP2016» и номер версии автономного ПО «08.2017», которые находится в строке появившегося текста на экране ПК.

• 4.3.4 Для проверки контрольной суммы исполняемого кода автономного ПО выполнить следующие действия:

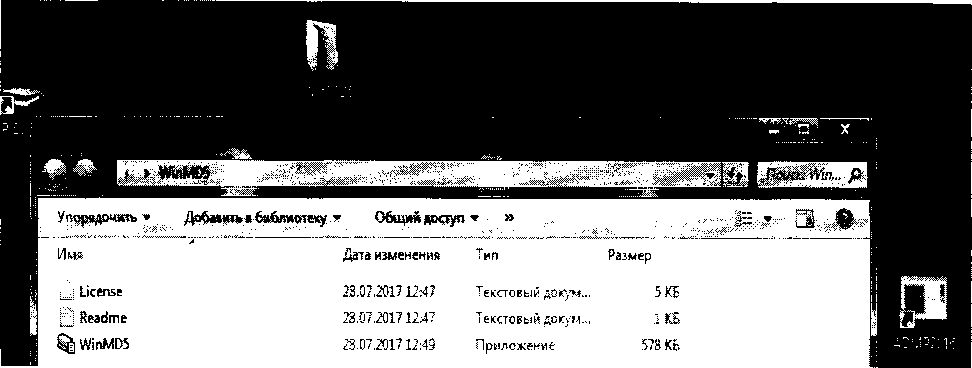

  - открыть окно папки «WinMD5», щёлкнув по данному ярлыку, на рабочем столе ПК откроется окно папки «WinMD5»:



  - щёлкнуть по ярлыку программы «WinMD5», при этом в окне папки откроется рабочее

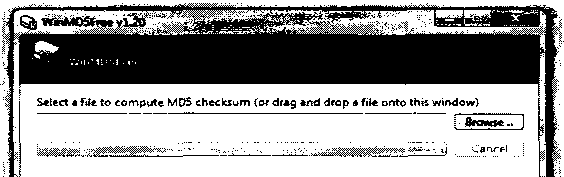

  окно самой программы WinMD5:

  кдоисекепнн      i«i

  г «лмер

  ___License                                  Ж.07-201712:47                                 5 Кб

  .......Readme                                 2S.O7 7QI7 l?:!? Текстовый докум,..         1 Кб

  Qj WmM05____28.37^0*7       , Прилежание___________




  File Name and Size*, n/a                                                                    »

  Current file MD5 checksum value

  :n/a



- указать программе место в памяти ПК, где расположен файл «AMD2016.exe» (Файл программы AMD2016.exe расположен в памяти ПК по адресу: c:\BC5\Out\ADMP2016\ADMP2016.exe. (1)), для чего щёлкнуть по кнопке "Browse";

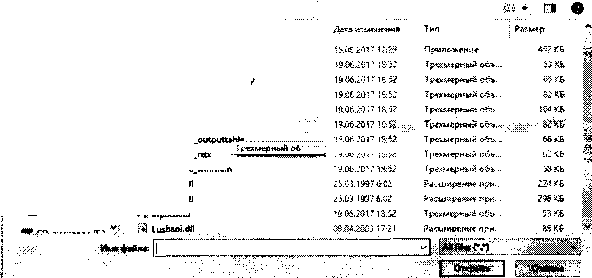

- при этом раскроется следующее окно:

Открытие

ф       Локальный диск (С:) > ВС 5 > Out > ADMP2016

*

Хпорддочить

OneDrive

$

<

S3 »drnp2016

f*| admp2016_comp

О sdmp2C16_cre»tefuKafr»y f*| admp2016_detaacces5

И Этет компьютер i S Видео

Документы \ Загрузки      :

Изображения : Музыка

К Рабочий стол |

Лоаиамыйдис яй, RECOVERY (О) * Ж CD-дискоеад (F

Г| admp201e_ Г| admp2016.

adrnp2016_wtninain cw3220.dR g _w323O.dB Cg inputdata

• - в открывшемся окне щёлкнуть по «ADMP2016»;

• - щёлкнуть по ярлыку «ADMP2016.exe» (приложение) (имя программы автономного ПО);

  Я1..У. i^^A£bxa-,g-AAai

  - щёлкнуть по кнопке «Открыть», при этом откроется окно вывода результата: aj

  ай*»’>в ftw» •'    ■



  Seiert a hie to compute MD5 checksum (or drag and drop a fife onto this window)

  юложення

  тер) далее

  ПО 9 idf4f3?S6$2230d?bf8dS«bf5bM4fbf3

  bat

  щёлыем ш кнопке "Открыть'

  Wehabt About

  roe Name and Size QBC?.OufiADMP^Bjdm₽^16.«e (462625 bytes} . Current file MD5 checksum value

  Cnginal file MD5 checksum value (optional), It usuaSy can be found from website c -c:‘ * |paste its" arig^aleJ5value to verify            Viaitjr" "■              *

  WinMEFreevIJO

- в строке «Current file MD5 checksum value» считать контрольную сумму исполняемого кода: 89dc25bacd901alf5acfe708f8528eee.

4.3.5 Результаты проверки подтверждения соответствия программного обеспечения считаются удовлетворительными, если идентификационные данные встроенного и автономного ПО соответствуют, приведенным в таблице 3:

Таблица 3

• 4.4 Проверка диапазона измерения давления

Схема подключения блока АЦИД для проведения поверки представлена в приложении А, рисунки А.2 и А.З.

• 4.4.1  Поверку проводить на эталонной установке для воспроизведения импульсного давления в жидкости УБК-2М из состава ТЭТ 131-81.

• 4.4.2 Демонтировать с блока АЦИД модуль пьезоэлектрического датчика давления типа 014МИ с установленным на нём усилителем и закрепить его на эталонной установке с помощью специальных элементов крепления, входящих в комплект установки. Соединить модуль с блоком АЦИД технологическим кабелем.

• 4.4.3 Для проверки диапазона измерения давления условно разбить его на 3 поддиапазона: от 0,1 до 0,5; от 0,2 до 1,0 и от 0,3 до 1,5 МПа. Воспроизвести импульсное давление с значениями амплитуд из диапазона измерений давления (не менее 5 значений, при этом обязательно наличие верхнего и нижнего значений каждого из поддиапазонов измерений давления).

• 4.4.4 Воспроизвести импульс давления амплитудой 0,1 МПа.

• 4.4.5 Снять измеренные значения давления эталонной установкой УБК-2М и блоком АЦИД с экрана ПК. Занести эти показания в таблицу 4.

Действия выполнить в следующем порядке:

• - произвести операцию, описанную в п. 4.2.3. до формирования файла данных регистрации текущего опыта включительно;

• - запустить и выполнить функцию «Формирование файла данных испытаний комплекса ИВК АЦИД» главного меню программы ADMP2016, при этом расчёт делается только для одного блока АЦИД. В результате выполнения этой функции на системном блоке компьютера сформируется файл данных испытаний комплекса ИВК АЦИД, в котором будут находиться искомое значение максимального давления, воспроизведенного установкой УБК-2М;

• - запустить и выполнить функцию «Выбор и чтение файла данных комплекса ИВК АЦИД» главного меню для выбора сформированного файла;

• - выполнить функцию «Вывод данных испытаний комплекса ИВК АЦИД одного опыта в табличном виде» и далее «Сводная таблица», в сводной таблице будет помещено значение максимального давления от установки УБК-2М:



• 4.4.6 Повторить операции по п. 4.4.3 - 4.4.5 настоящей МП для задаваемых давлений 0,2; 0,3; 0,4 и 0,5 МПа и полученные измеренные значения занести в таблицу 4.

• 4.4.7 Повторить операции по п. 4.4.3 - 4.4.5 настоящей МП для задаваемых давлений поддиапазонов от 0,2 до 1,0 и от 0,3 до 1,5 МПа, измеренные значения занести в таблицы 5 и 6

Таблица 4 - Ряд задаваемых давлений поддиапазона 0,1 - 0,5 МПа

Таблица 5 - Ряд задаваемых давлений поддиапазона 0,2 - 1,0 МПа

Таблица 6 - Ряд задаваемых давлений поддиапазона 0,3 - 1,5 МПа

4.4.8 Результаты поверки считаются удовлетворительными, если диапазон измерений

• 4.5 Определение относительной погрешности измерения давления

4.5.1 Расчет относительной погрешности измерений давления (<5pi) для каждого измеренного значения давления (Рацид.0 произвести по формуле (1), %:

<?„ = ^рэт . - ^р*цид.. ,_{100                  (1)}

Рэт.1

где Рацидл - измеренные значения давления блоком АЦИД МПа;

Рэтл - измеренные значения давления эталонной установкой УБК-2М, МПа. Результаты вычислений 5pj занести в нижнюю строку таблиц 4, 5 и 6.

• 4.5.2 За величину относительной погрешности измерений давления (Здцид) испытуемого блока АЦИД в диапазоне амплитуд измеряемых давлений от 0,1 до 1,5 МПа принимается максимальное абсолютное значение (<5рЦ, рассчитанное по формуле (2), %:

АЦИД = |^Pi | _max                              (²)

• 4.5.3 Результаты поверки считаются удовлетворительными, если относительная погрешность измерений давления блока АЦИД в рабочем диапазоне амплитуд не превышает пределов ± 15,0%

• 5.1  Результаты измерения метрологических характеристик блока АЦИД оформляются протоколом по форме Приложение Б.

• 5.2 При положительных результатах поверки на блок АЦИД оформляют «Свидетельство о поверке» установленной формы. На оборотной стороне свидетельства записывают результаты поверки. Знак поверки наносится на «Свидетельство о поверке» и в паспорт.

• 5.3 При отрицательных результатах поверки блок АЦИД к применению не допускают, оформляют извещение о непригодности с указанием причины.

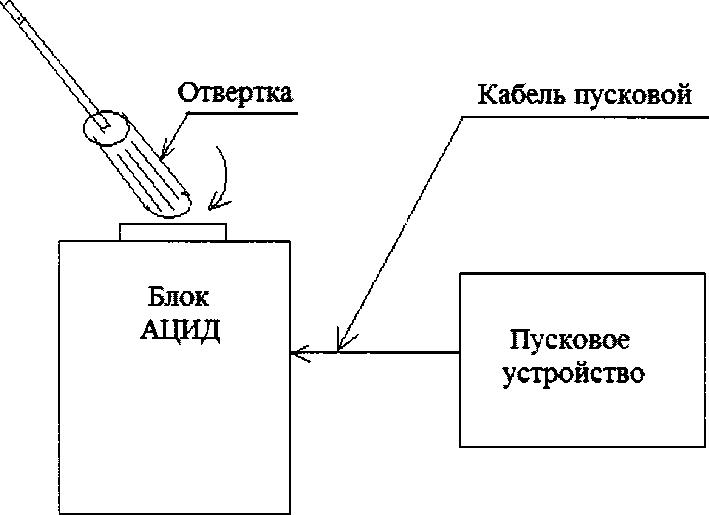

Рисунок А. 1 - Схема подключения блока АЦИД при опробовании

Датчик давления 014МИ (демонтирован из 6л. АЦИД)

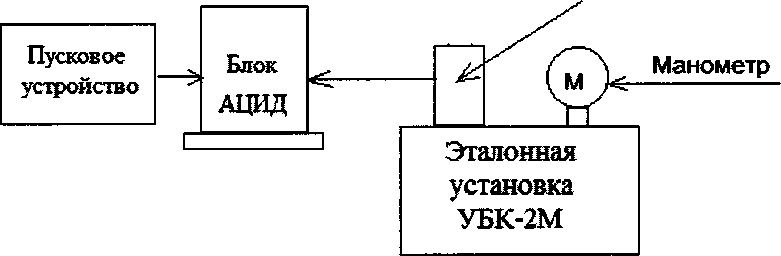

Рисунок А.2 - Схема подключения блока АЦИД для регистрации сигнала импульса давления от эталонной установки УБК-2М при проверке диапазона измерения давления

Рисунок А.З - Схема подключения блока АЦИД при считывании цифровых данных регистрации в ПК и проверке идентификационных данных встроенного и автономного ПО

Форма протокола поверки блока АЦИД

ПРОТОКОЛ ПОВЕРКИ

№ XXX от XX. ХХ.20ХХ г.

Всего листов Лист

Вид поверки: Первичная (периодическая')

Методика поверки: МП 2520-079-2017 Средства поверки:

Условия поверки:

Результаты поверки:

• 1.  Внешний осмотр:________________________________________________

• 2.  Опробование:___________________________________________________

• 3.  Определение метрологических характеристик (в соответствии с требованиями НД на методы и средства поверки, оформляется в виде таблиц 4-6)

• 4.  Дополнительная информация (сост. объекта поверки, сведения о ремонте и юстировке)

На основании результатов поверки выдано:

свидетельство о поверке №________от________

извещение о непригодности №_______от_______

Причина непригодности_____________________

Поверку произвел________________________________________________

ФИО                    подпись                 Дата

13
