Методика поверки «ГСОЕИ. Резервуары горизонтальные стальные» (ОЦСМ 088196-2019 МП)

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)

УТВЕРЖДАЮ:

. директора

«Омский ЦСМ»

РАЗРАБОТЧИКИ:

Начальник отдела поверки и калибровки средств измерений механических величин

Д.Б. Шестаков

Ведущий инженер по метрологии ФБУ «Омски^ ЦСМ»

Д.А. Воробьев

г. Омск

2019 г.

• 1.1   Настоящая методика поверки распространяется на резервуары горизонтальные стальные зав. №№1012, 1022, 1023. принадлежащие ФГКУ «ПУ ФСБ России по Омской области» (далее по тексту - резервуары), и устанавливает методику их первичной и периодической поверок.

• 1.2   На первичную поверку следует предъявлять резервуары до ввода в эксплуатацию и после ремонта, а также при изменении базовой высоты резервуара более, чем на 0.1 %.

• 1.3   На периодическую поверку следует предъявлять резервуары в процессе эксплуатации.

• 1.4   Периодичность поверки в процессе эксплуатации устанавливается потребителем с учетом условий и интенсивности эксплуатации, но не реже одного раза в пять лет.

При проведении поверки должны быть выполнены операции, приведенные в таблице 2.1. Таблица 2.1

3 Средства поверки

3.1 При проведении поверки погрешности измерений параметров резервуаров не должны превышать значений, указанных в таблице 3.1.

Таблица 3.1

• 3.2   При соблюдении указанных в таблице 3.1 пределов допускаемых погрешностей измерений допускаемая относительная погрешность определения вместимости (градуировочной таблицы) резервуара находится в пределах ±0.25 %.

• 3.3   При проведении поверки применяют основные и вспомогательные средства поверки, приведенные в таблице 3.2.

Таблица 3.2

Продолжение таблицы 3.2

• 3.4   Эталоны единиц величин, используемые при поверке, должны быть аттестованы в установленном порядке. Средства измерений, используемые при поверке, должны быть поверены в установленном порядке.

• 3.5   Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик резервуаров с требуемой точностью.

К поверке резервуаров допускаются поверители организаций, аккредитованных в установленном порядке, изучившие настоящую методику поверки, эксплуатационную документацию на резервуары и средства поверки.

• 5.1   При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ Р 12.0.001-2013 и ГОСТ 31610.0-2014.

• 5.2   Перед началом работ проверяют исправность лестниц и перил резервуара (при наличии), наличие заземления резервуара.

• 5.3   Базовую высоту резервуара или уровень поверочной жидкости в нем измеряют через измерительный люк. После измерений крышку измерительного люка плотно закрывают.

• 5.4   Избыточное давление в газовом пространстве резервуара должно быть равно нулю.

• 5.5   Содержание вредных паров и газов в воздухе вблизи и внутри резервуара на высоте 1000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005-88.

• 5.6   Для освещения в темное время суток применяют светильники во взрывозащищенном исполнении.

• 6.1   При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха и поверочной жидкости, °C             от +5 до +35;

• - относительная влажность воздуха. %, не более                                      80.

• 6.2   После наполнения резервуаров жидкостью для определения вместимости исключают возможность попадания воздуха в измерительную систему.

• 6.3   Процесс определения вместимости резервуара должен идти непрерывно (без перерывов, приводящих к изменению объема и уровня жидкости в резервуаре), начиная с уровня, равного нулю, до предельного уровня или уровня определенной дозы.

• 6.4   Резервуары должны быть освобождены и очищены от остатков хранившейся жидкости.

• 7.1   Основные и вспомогательные средства поверки подготавливают к работе в соответствии с требованиями их эксплуатационной документации.

• 7.2   Перед проведением поверки выполняют следующие подготовительные работы:

  • 7.2.1   Проводят технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75.

  • 7.2.2   Устанавливают уровнемер на горловине резервуара.

  • 7.2.3   Опускают шланг с расширителем струи внутрь резервуара. При этом нижний торец расширителя струи должен находиться выше нижней образующей резервуара на 2 см.

  • 7.2.4   Поверочную жидкость при поверке резервуара подают в комплекс градуировки резервуаров «Зонд» (далее по тексту - комплекс) следующими способами:

• - из приемного резервуара с помощью насоса;

• - из технологического (при применении нефтепродуктов) трубопровода или водопровода (при применении воды) с помощью насоса или без него.

• 8    Проведение поверки

• 8.1.1   При проведении внешнего осмотра проверяют:

• - соответствие конструкции и внутренних деталей резервуара проектной и технической документации:

• - наличие необходимой арматуры и оборудования:

• - отсутствие коррозионных повреждений, царапин, трещин, прожогов, оплавлений, расслоений на стенке и днищах.

• 8.1.2   По внешнему виду сварные швы днищ и стенки резервуара должны удовлетворять следующим требованиям:

• - по форме и размерам швы должны соответствовать проектной документации;

• - швы должны иметь гладкую или равномерно чешуйчатую поверхность:

• - металл шва должен иметь плавное сопряжение с основным металлом:

• - швы не должны иметь недопустимых внешних дефектов. К недопустимым внешним дефектам сварных соединений конструкции резервуара относятся трещины любых видов и размеров, несплавления. наплывы, грубая чешуйчатость. наружные поры и цепочки пор, прожоги и свищи.

• 8.1.3  Результат внешнего осмотра считать положительным, если соблюдаются вышеперечисленные требования.

• 8.2.1  Базовую высоту резервуара перед наполнением Н₆₁, мм. измеряют при помощи рулетки через измерительный люк в точке, расположенной на плоскости, проходящей через верхнюю образующую и продольную ось резервуара, или через измерительную трубу не менее двух раз.

• 8.2.2  Расхождение между результатами двух измерений должно быть не более 2 мм.

• 8.3.1  Проводят сборку и подключение комплекса в соответствии с схемой, приведенной на рисунке 8.1.

• 8.3.2  Предварительно вычисляют предельный уровень наполнения резервуара Н_пр .мм. по формуле:

Н_Пр = Н_вн - t,                                     (8.1)

где Н_вн - высота внутренней полости резервуара, мм:

t - глубина заложения горловины, мм.

• 8.3.3  Открывают вентиль 5.

• 8.3.4  Устанавливают указатели шкал приборов (при необходимости) на нулевую отметку.

6 7    8   9    10     11

1 - Поверяемый резервуар: 2 - Поплавок уровнемера: 3 - Уровнемер: 4 - Расширитель струи:

5, 17 - Вентили: 6 - Манометр: 7 - Трехходовой кран: 8 - Термометр (измеритель температуры); 9 - Счетчик жидкости; 10 - Дроссель; 11 - Насос; 12 - Всасывающая линия насоса; 13 - Фильтр: 14 - Приемный резервуар: 15 - Линия технологической обвязки: 16 - Технологический трубопровод (водопровод)

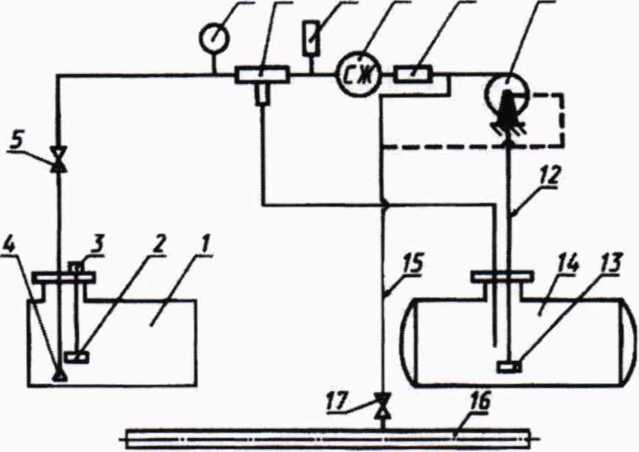

Рисунок 8.1 - Схема подключения комплекса

• 8.3.5  Снимают показание счетчика жидкости 9 q₀ W))-

• 8.3.6  Переводят трехходовой кран 7 в положение «Измерение»

• 8.3.7  Поверочную жидкость подают в резервуар 1 через счетчик жидкости 9 из приемного резервуара 14 или технологического трубопровода (водопровода) 16. открывая вентиль 17.

• 8.3.8  Наполняют резервуар дозой жидкости до появления на дисплее уровнемера 3 значения 10 мм.

• 8.3.9  Снимают показание манометра 6 р₀.

• 8.3.10 Снимают показание термометра (измерителя температуры) 8 (Т_т)₀.

• 8.3.11  Выключают насос И или закрывают вентиль 17 и снимают показание счетчика жидкости 9 Qi (TV-l).

• 8.3.12  Включают насос И или открыть вентиль 17 и в пределах 1/20 части номинальной вместимости резервуара определяют метрологические характеристики резервуара статическим методом: при каждом изменении уровня жидкости в пределах до 30 мм прекращают подачу жидкости в резервуар. Одновременно снимают показания счетчика жидкости 9 qj(Nj). уровнемера ЗЯ; манометра 6 pj и термометра (измерителя температуры) 8 (T^j. Отбирают пробу жидкости из резервуара и измеряют ее температуру (Т_р); и плотность р₀, при этом первую пробу отбирают при достижении уровня жидкости в резервуаре 500 мм.

В случае применения в качестве жидкости нефтепродуктов их плотность измеряют в лаборатории в соответствии с ГОСТ 3900-85, Температуру жидкости измеряют в пробоотборнике. При этом термометры погружают в жидкость, находящуюся в пробоотборнике, на глубину, указанную в техническом паспорте на данные термометры, и выдерживают в пробе до принятия столбиком ртути постоянного положения. Не вынимая термометры из жидкости, измеряют температуру.

• 8.3.13  При достижении уровня жидкости, соответствующего 1/20 части номинальной вместимости резервуара, наполнение резервуара дозами жидкости может быть осуществлено динамическим или статическим методом.

• 8.3.14  После наполнения резервуара дозами жидкости в пределах 19/20 частей номинальной вместимости резервуара поверку его проводят до предельного уровня, вычисляемого по формуле (8.1), статическим методом измерений в соответствии с п.8.3.12.

• 8.4.1  Базовую высоту резервуара после наполнения Н_б2, мм. измеряют при помощи рулетки через измерительный люк в точке, расположенной на плоскости, проходящей через верхнюю образующую и продольную ось резервуара, или через измерительную трубу не менее двух раз.

• 8.4.2  Расхождение между результатами двух измерений должно быть не более 2 мм.

• 8.4.3  Значение Н_{6 2} не должно отличаться от Н_{6 х} более чем на 0,1 %.

• 8.5.1   Максимальный уровень жидкости в резервуаре Н_ртах, мм. измеряют после прекращения подачи доз поверочной жидкости в резервуар и выдержки в течение 15 мин при помощи рулетки не менее двух раз.

• 8.5.2   Расхождение между результатами двух измерений не должно быть более 2 мм.

• 8.5.3   За действительные значения максимального уровня принимают среднее арифметическое значение двух измерений.

  8.6 Обработка результатов измерений

  • 8.6.1   Объем j-й дозы жидкости (ДУ^с)у, дм³, прошедший через счетчик жидкости, вычисляют по формуле:

  С непосредственным отсчетом объема жидкости в дм³: (ДГО, = _4j - qj-i,

  С импульсным выходным сигналом в импульсах:

  8.6.1.1

  8.6.1.2

  (8-2)

(Д_КС) . _{=                                         (83)}

с непосредственным отсчетом объема жидкости со сдвигом дозирования в дм³:

W); = (<?у - Чу-1) ■ к_с,                         (8.4)

где Qy, (7у__х - показания счетчика жидкости, дм³;

Ну, Nj-t - показания счетчика жидкости, имп.;

К — коэффициент преобразования счетчика жидкости, имп./дм³;

К_с -поправочный коэффициент, значение которого для счетчика жидкости со сдвигом дозирования и проскоком вычисляют по формуле:

К_с = 1 + 0,005 • С,

где С - средний сдвиг дозирования, дм³.

^г-Т"Р> -5 •»>)]■

где   (ДК^С)j - объем j-й дозы жидкости, определяемый по формулам (8.2)-(8.4), дм³;

Pj - коэффициент объемного расширения жидкости (для воды ftj = 200 • 10^_6, для нефтепродуктов - ft =    - 0,001315), °C¹;

Pj

(Г_р)j - температура жидкости в резервуаре после налива в него j-й дозы жидкости, °C;

(Т_с)у - температура /-й дозы жидкости в счетчике, °C;

У - коэффициент сжимаемости жидкости (для воды у = 49 • 10^-5, для нефтепродуктов -по РД 153-39-011-97), МПа¹;

Pj - избыточное давление жидкости в счетчике жидкости. МПа;

Pj - плотность жидкости (Pj = Pj-! • {1 - /?, ■ [(Гр),- - (Гр),-1]}), кг/м³;

д - ускорение свободного падения, м/с²;

Ну - уровень жидкости в резервуаре, м.

• 8.6.3 Объем налитой в резервуар начальной дозы жидкости (Д1/_р^с)_о, м³, определяют по формуле:

  • {1 + До • [(Тр)о - (Тс)о]} • [1 + Y • (ро -     • Ро • 9 ■ Но)],       (8-7)



где /?₀ - коэффициент объемного расширения жидкости (для воды /?₀ = 200 • 10 для нефтепродуктов - /?₀ =     — 0,001315), °C¹;

(Т_р) о - температура жидкости в резервуаре в момент отбора первой пробы жидкости из резервуара, °C;

(7’_с)о ~ температура/-й дозы жидкости в трубопроводе. °C.

• 8.6.4 Базовую высоту резервуара Н_б. мм. определяют по формуле:



(8-8)

• 8.6.6 Разность максимальных уровней жидкости в резервуаре ДН, мм. измеренных в конце поверки уровнемером и измерительной рулеткой с грузом, определяют по формуле:

  ~ ^ртах Нутах'

(8.10)

где /7_{р тах} - максимальный уровень жидкости, измеренный рулеткой, мм:

Нутах ~ максимальный уровень жидкости, измеренный уровнемером, мм.

• 8.6.7 Объемы доз определяют по формуле (8.6) без поправок на давление и температуру, если выполняются следующие условия:

• 8.6.7.1 При применении воды:

  Pi-^-Pi-9' H_t\ < 0,5 МПа: |(Т_р), - (Т_с)_у| < 2,0 °C.

  8.6.7.2   При применении нефтепродуктов:

Pi -     • Pj • 5 • Л)| < 0,3 МПа: |(Т_р)_у - (Г_с)_у| < 0,5 °C.

8.6.8 Дозовую вместимость резервуара при наливе в него к доз жидкости V_k. м³, определяют по формуле:

где к - число налитых в резервуар доз жидкости:

j - номер налитой дозы (выбирают из ряда j = 0,1,2,..., к);

(ДЪр). - объем j-й дозы, измеренный счетчиком жидкости при статическом методе поверки и определенный по формуле (8.6), м³;

(Тр)к ~ температура жидкости в резервуаре при наливе в него к доз, °C;

(Тр)j - температура жидкости в резервуаре при наливе в него j-й дозы. °C;

Pj - коэффициент объемного расширения жидкости (для воды р> = 200 • 10^_6, для нефтепродуктов - Д. =     - 0,001315), °C’¹;

Р\

Рр - коэффициент объемного расширения материала резервуара (рр = 37,5 • 10^_6), °C'¹; (Ок - температура стенки резервуара ((Т^)_к = (Т_р)_к), °C.

Значение к принимают равным 0 при наливе в резервуар начальной дозы (AV_p)_q;

к = 1- при наливе дозы (Д1^)₁;

к = 2- при наливе дозы (ДУ_р)₂;...;

к = N - при наливе дозы (ДИ_р)^.

8.6.9 Дозовую вместимость резервуара определяют по формуле (8.11) без поправки на температуру, если выполняются следующие условия:

• 8.6.9.1   При применении воды:

  |(Т_р)* - (Тр);| < 2,0 °C; |20 - I 2.0 °C.

  8.6.9.2   При применении нефтепродуктов:

I(Тр\ - (7р),| < 0,5 °C; |20 - (7*)*| < 0,5 °C.

• 8.7.1 Градуировочную таблицу составляют (начиная от плоскости, принятой за начало отсчета, до предельного уровня наполнения Н_пр) с шагом ДН = 1 см, используя формулу:



  ( Hj-"k А . ( Ht-H_k _ _х \н_к+1-н_к) \н_к+1-н_к



(8-12)

где

Vk> Vk+2 ~ дозовые вместимости резервуара при наливе в него к — 1, к, к 4-1, к + 2 доз жидкости, соответствующие уровням наполнения Н_к__г; Н_к; Н_к+1; Н_к+2* м³;

Н[ - текущий уровень наполнения резервуара, мм.

• 8.7.2   При составлении градуировочной таблицы значения сантиметровой вместимости резервуара округляют до целого числа при расчете в дм³, до третьего знака после запятой -при расчете в м³.

• 8.7.3   В пределах каждого шага (изменения уровня наполнения резервуара на 1 см) вычисляют коэффициент вместимости равный вместимости, приходящейся на 1 мм высоты наполнения, по формуле:



(8.13)

где V_b - вместимости резервуара, соответствующие уровням Я,, Н^₁. м³.

• 8.7.4   Значения посантиметровой вместимости резервуара, указанные в градуировочных таблицах, соответствуют температуре 20 °C.

• 8.7.5   Обработка результатов поверки может быть проведена ручным способом или с использованием ЭВМ. Требования к машинному алгоритму обработки результатов измерений:

• - вместимость резервуара, приходящуюся на 1 см высоты наполнения, вычисляют последовательным суммированием значений вместимостей, приходящихся на 1 мм высоты наполнения;

• - последовательно суммируя значения вместимостей каждого миллиметра наполнения, вычисляют вместимость резервуара с интервалом 1 см.

• 9.1   Результаты поверки оформляются протоколом поверки свободной формы.

• 9.2   При положительных результатах поверки выдается свидетельство о поверке установленного образца.

• 9.3   К свидетельству о поверке прилагают:

• - градуировочную таблицу;

• - протокол поверки.

• 9.4   При отрицательных результатах поверки выдается извещение о непригодности установленного образца.
