ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ (ФГУП «УНИИМ»)

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Модули весовые дискретного действия для многокомпонентного дозирования ММД МЕТОДИКА ПОВЕРКИ МП 134-241-2017

Екатеринбург

2017

ПРЕДИСЛОВИЕ

  • 1 РАЗРАБОТАНА ФГУП «УНИИМ»

  • 2 ИСПОЛНИТЕЛЬ Медведевских М.Ю.

  • 3 УТВЕРЖДЕНА ФГУП «УНИИМ» в ноябре 2017 г.

Государственная система обеспечения единства измерений Модули весовые дискретного действия для многокомпонентного дозирования ММД

Методика поверки

МП 134-241-2017

Дата введения: ноябрь 2017 г.

1 Область применения

Настоящая методика распространяется иа модули весовые дискретного действия для миогокомпоиеитиого дозирования ММД (далее - модули ММД), выпускаемые ООО «МК «Техиэкс» по ТУ 28.93.13-003-14497576-2017, и устанавливает методы и средства первичной и периодической поверок. Поверка модулей ММД должна производиться в соответствии с требованиями настоящей методики. Интервал между поверками - одни год.

2 Нормативные ссылки

В настоящей методике использованы ссылки иа следующие документы:

Приказ Минпромторга России N 1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»

Приказ Минтруда России №328и от 24.07.2013 «Об утверждении Правил по охране труда при эксплуатации электроустановок»

Постановление Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величии, используемых в сфере государственного регулирования обеспечения единства измерений».

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов точности Е (индекс 1), Е (индекс 2), F (индекс 1), F (индекса 2), М (индекс 1), М (индекс 1-2), М (индекс 2), М (индекс 2-3) и М (индекс 3). Часть 1. Метрологические и технические требования

3 Операции и средства поверки
  • 3.1 При поверке должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наимеиоваиие операции

Номер пункта методики поверки

Обязательность проведения операций при первичной и периодической поверках

Внешний осмотр и опробование

8.1

да

Проверка идентификационных данных программного обеспечения

8.2

да

Проверка метрологических характеристик

8.3

да

- отклонения каждой дозы от среднего

8.3.1

да

- допускаемой погрешности заданного значения (погрешности установки)

8.3.2

да

  • 3.2 В случае невыполнения требований хотя бы одной из операций поверка прекращается, модуль ММД бракуется.

4 Средства поверки

При проведении поверки применяют следующие средства поверки: рабочие эталоны 3-го разряда по ГОСТ 8.021-2015.

5 Требования к квалификации поверителей и требования безопасности
  • 5.1 К поверке модулей ММД допускается персонал, прошедший специальное обучение, аттестованный в качестве поверителя и изучивший Руководство по эксплуатации на модули ММД (далее - РЭ).

  • 5.2 При проведении поверки должны быть соблюдены общие требования безопасности при работе на производственном оборудовании по ГОСТ 12.2.003 и требования РЭ на модули ММД, а также требования безопасности на используемое поверочное и вспомогательное оборудование.

6 Условия поверки
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • -  температура окружающей среды, °C       20 ± 10;

  • -  относительная влажность, %             65 ±15.

  • 6.2 Фактические условия поверки заносят в протокол поверки (Приложение А).

7 Подготовка к поверке
  • 7.1 Перед проведением поверки должны быть выполнены требования раздела «Подготовка к работе» РЭ на модули ММД.

  • 7.2 Модули ММД и применяемые эталонные средства перед поверкой должны быть выдержаны при температуре поверки не менее двух часов.

8 Проведение поверки
  • 8.1 Внешний осмотр и опробование

При внешнем осмотре устанавливают:

отсутствие видимых повреждений модулей ММД и электропроводки, ухудшающих внешний вид и препятствующих их применению;

  • -  соответствие комплектности и внешнего вида, требованиям РЭ на модули ММД;

  • -  целостность соединительных кабелей;

наличия заземления, знаков безопасности, необходимой маркировки.

  • -  наличие пломб.

Опробование

При опробовании включают модули ММД и проверяют:

  • -  взаимодействие частей;

  • -  работоспособность аппаратуры управления, измерения, индикации и регистрации в соответствии с требованиями РЭ;

функционирование весового устройства модулей ММД;

  • -  функционирование суммирующего устройства при автоматическом взвешивании не менее 5 порций подряд.

  • 8.2 Проверка идентификационных данных программного обеспечения

Провести проверку идентификационных данных программного обеспечения (далее - ПО) модулей ММД. Идентификационное наименование ПО и номер версии отображается на мониторе панели оператора. Идентификационные данные ПО должны удовлетворять требованиям таблицы 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MMD 2 0

Номер версии (идентификационный номер) ПО

не ниже 3.70.К5540

Цифровой идентификатор ПО

-

  • 8.3 Проверка метрологических характеристик

    • 8.3.1 Проверка отклонения каждой дозы от среднего

Проверку отклонения каждой дозы от среднего провести при максимальной производительности. Число доз выбирается равным 5. Масса контрольных доз должна соответствовать Min, 50% Мах, Мах.

Действительное значение каждой дозы определить статическим взвешиванием на весах.

Для каждой дозы одного номинального значения рассчитать среднее значение массы дозы (Mi) и отклонения каждой дозы от среднего (А,.) по формулам:

(1)

А=М^-Д,                            (2)

где Му -j-oe измеренное значение массы z-ой дозы. г.

Отклонение каждой дозы от среднего в относительной форме (с>,) рассчитать по формуле

(3)

Полученные значения отклонения каждой дозы от среднего должны удовлетворять требованиям таблицы 3.

  • 8.3.2 Проверка погрешности заданного значения (погрешности установки)

Проверку погрешности заданного значения (погрешности установки) провести на основании данных, полученных по 8.3.1.

Рассчитать погрешность заданного значения (погрешность установки) в абсолютной форме (А,-) и относительной форме () по формулам:

А/=Д-Л/;наи,                            (4)

М

•100,

(5)

1 том

м

1 * том

где MiH0M - номинальное значение массы z-ой дозы, г.

Полученные значения погрешности заданного значения (погрешности установки) должны удовлетворять требованиям таблицы 3.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение характеристики для модификации

ММД 30

ММД 50

ММД 100

ММД 10/100

ММД 300

Цена деления шкалы (d), кг

0,005

0,02

0,05

0,002/0.05

0.2

Номинальная минимальная доза (Minfill), кг

0.335

2.660

6,650

0,044

40

Наибольший предел (Мах), кг

30

50

100

10/100

300

Наименьший предел (Min), кг

0,1

0.4

5,0

0,1/5,0

10

Максимально допустимое отклонение каждой дозы от среднего, при первичной поверке (при эксплуатации), для массы дозы

от Minfill до 50 г включ. свыше 50 г до 100 г включ. свыше 100 г до 200 г включ. свыше 200 г до 300 г включ. свыше 300 г до 500 г включ. свыше 500 г до 1000 г включ. свыше 1000 г до 10000 г включ. свыше 10000 г до 15000 г включ. свыше 15000 г до Мах включ.

±3.6 % (±4.5 %)

±1.8 г (±2,75 г) ±1,8% (±2,75%)

±3.6 г (±4,5 г) ±1,2 % (±1,5 %) ±6 г (±7,5 г) ±0,6 % (±0.75 %)

±60 г (±75 г) ±0,4 % (±0,5 %)

Максимально допускаемая погрешность заданного значения, для массы дозы от Minfill до 50 г включ. свыше 50 г до 100 г включ. свыше 100 г до 200 г включ. свыше 200 г до 300 г включ. свыше 300 г до 500 г включ. свыше 500 г до 1000 г включ. свыше 1000 г до 10000 г включ. свыше 10000 г до 15000 г включ. свыше 15000 г до Мах включ.

±1,125%

±0,6875 г ±0,6875 %

±1,125 г

±0,375 %

±1,875 г ±0,1875 %

±18,75 г

±0,125 %

9 Оформление результатов поверки
  • 9.1 Результаты поверки оформляются протоколами по форме Приложения А.

  • 9.2 Положительные результаты поверки оформляют выдачей свидетельства о поверке в соответствии с Приказом Минпромторга № 1815. Знак поверки наносится на свидетельство о поверке в соответствии с Описанием типа.

  • 9.3 При отрицательных результатах поверки модуль ММД признают непригодным к дальнейшей эксплуатации, аннулируют свидетельство о поверке и выдают извещение о непригодности с указанием причин в соответствии с Приказом Минпромторга № 1815.

Разработчик

М.Ю. Медведевских

Заведующий лабораторией 241

Приложение А (обязательное) Форма протокола первичной (периодической) поверки весов

Модуль весовой дискретного действия для многокомпонентного дозирования ММД__________,

зав. №____________

Нормативный документ на поверку: МП 134-241-2017 «ГСИ. Модули весовые дискретного действия для многокомпонентного дозирования ММД. Методика поверки»

Информация об использованных средствах поверки______________________________________

Условия проведения поверки:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

Результаты внешнего осмотра___________________________________________________

Результаты опробования _________________________________________________________

Результаты проверки программного обеспечения____________________________________

Результаты проверки метрологических характеристик

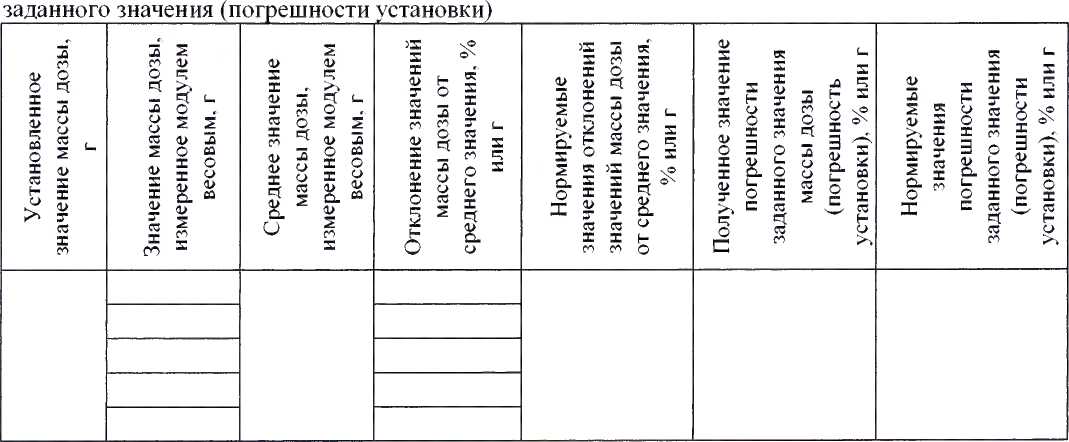

Таблица А.1. - Проверка отклонения каждой дозы от среднего и допускаемой погрешности

Результат проведения поверки:

Модуль весовой дискретного действия для многокомпонентного дозирования ММД _________, зав №___________

|  | Соответствуют

|  | Не соответствуют

Выдано свидетельство о поверке (извещение о непригодности)

от «___»_____________20___г. №__________________

Поверитель_________________

подпись

(Ф.И.О.)

Организация, проводившая поверку_______________________________

7
