СОГЛАСОВАНО

УТВЕРЖДАЮ

Заместитель директора по качеству

М. П.

Н. В. Иванникова

201Гг.

Исполнительный директор ООО «НПО «МИР»

'     <Л.И. Рейтер

«/<7 »                 2016Т.

ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ

ДН-220пт

Методика поверки

Л- р.

г. Москва 20И

Настоящая методика поверки распространяется на делитель напряжения ДН-220пт (далее делитель) с заводским номером 53, выпускаемый ООО «ТЕСТСЕТ», г. Санкт-Петербург, и устанавливает методы и средства первичной и периодической поверок.

На поверку представляется делитель, укомплектованный в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации РЭ;

  • - методика поверки;

  • - протоколы испытаний электрической прочности и сопротивления изоляции делителя. Межповерочный интервал - 1 год.

1. ОПЕРАЦИИ ПОВЕРКИ
  • 1.1. Поверка делителя проводится в объеме и в последовательности, указанных в таб

    лице 1.

Таблица 1- Перечень операций при первичных и периодических поверках делителей.

Наименование операции

Номер пунк-та методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2. Опробование

7.2

Да

Да

3 Проверка метрологических характеристик делителя: пределов допускаемой относительной основной погрешности при измерении действующих значений напряжения переменного тока в диапазоне частот от 45 до 55 Гц (погрешность по напряжению), и пределов допускаемой абсолютной основной погрешности при измерении фазового угла (погрешность по углу) в диапазоне частот от 45 до 55 Гц

7.3

Да

Да

2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки делителя должны применяться основные и вспомогательные средства, указанные в таблице 2.

Таблица 2- Средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

Установка высокого напряжения переменного тока

от1 до 500 кВ

±3%

ИВН-500

1

  • 7.2

  • 7.3

Эталонный трансформатор напряжения

110000:х/3/ 100:\3 В.

220000:^3/ 100:^3 В

класс точности 0,05

4820-HV spez

1

  • 7.2

  • 7.3

Продолжение таблицы 2

Эталонный трансформатор напряжения

35000:^3/

100:<3 В

класс точности 0,05

NVRD 40

1

  • 7.2

  • 7.3

Прибор для поверки трансформаторов

то 46 до 457 В

± 0.05 % ±0,1°

«РЕСУРС-

UF2MB-

ЗП15-5»

1

  • 7.2

  • 7.3

  • 2.2. Для проведения поверки допускается применение других средств, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

  • 2.3. Контрольно-измерительная аппаратура и средства поверки, применяемые при испытаниях, должны обеспечивать требуемую точность, иметь действующие свидетельства о поверке или калибровке, или аттестаты.

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1. К проведению поверки допускаются лица, аттестованные в качестве поверителей средств измерения электрических величин.

  • 3.2. Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже IV.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, ПОТ РМ-016-2001, "Правил эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

5. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 5.1  Поверка делителей должна проводиться в нормальных условиях согласно ГОСТ 22261:

  • • температура окружающей среды, °C                от 15 до 25;

  • • атмосферное давление, кПа                         от 84 до 106;

  • • относительная влажность воздуха, %                от 60 до 80;

  • 5.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при испытаниях ± 4,4 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 13109-97.

6. ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1. Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 6.2. До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на делитель и входящих в комплект делителя компонентов.

  • 6.3. До начала поверки делитель должен быть прогрет в течение 1 мин.

  • 7. МЕТОДЫ ПОВЕРКИ

  • 7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого делителя следующим требованиям:

  • -  комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации:

  • -  все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

  • -  маркировка и функциональные надписи должны читаться и восприниматься однозначно;

  • -  наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность прибора;

При несоответствии по вышеперечисленным позициям делитель бракуется и направляется в ремонт.

7.2 Опробование

Опробование делителя осуществляют в процессе проведения поверки. Заключение предоставляется по результатам проведенных испытаний.

7.3 Проверка метрологических характеристик
  • 7.3.1 Поверку проводят методом сличения с измерительной системой, состоящей из эталонного трансформатора напряжения 4820spez (НЛЛ-35) и прибора для поверки трансформаторов «PECyPC-UF2-nT».

  • 7.3.2 Для проверки коэффициентов деления делителя собирают схему в соответствии с рисунком 1.

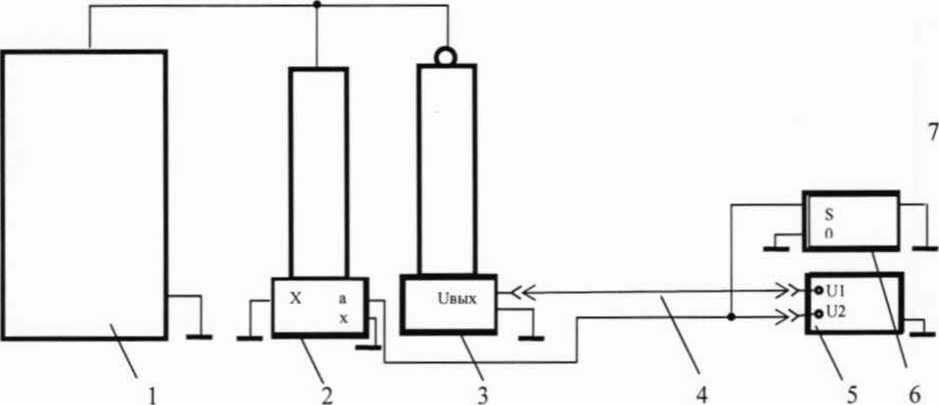

1 - испытательная установка высокого напряжения переменного тока; 2 - трансформатор 4820spez (НЛЛ-35); 3 - испытуемый делитель; 4 - измерительный кабель; 5 - прибор для поверки трансформаторов «PECyPC-UF2-nT»; 6 - магазин нагрузок МР3025.

Рисунок 1 - Блок-схема проверки метрологических характеристик делителя.

  • 7.3.3 Устанавливают «PECyPC-UF2-nT» и магазин нагрузок на безопасном расстоянии от источника высокого напряжения. Включают «PECyPC-UF2-nT» и устанавливают режим поверки трансформаторов напряжения.

  • 7.3.4 Устанавливают на магазине нагрузок значение нагрузки измерительной цепи эталонного трансформатора, соответствующее минимальной погрешности по напряжению.

  • 7.3.5 Подсоединяют измерительный кабель делителя к входу «По» «PECyPC-UF2-nT». Выходы «а», «х» эталонного трансформатора подсоединяют к входу «Un» «PECyPC-UF2-пт».

  • 7.3.6 Включают установку высокого напряжения переменного тока и плавно увеличивают высокое напряжение до значения, соответствующего 0,8 Uhom.. контролируя его по измерительной системе установки.

  • 7.3.7 Измеряют с помощью «РЕСУРС-1Т2-пт» напряжения с выхода делителя (Uo) и с выхода эталонного трансформатора (Un), а также угол сдвига фаз <р между указанными сигналами.

  • 7.3.8 Вычисляют коэффициент деления Кд по формуле:

Кд = Ктн-Un / Uo,                                   (1)

где Un - напряжение с выхода эталонного трансформатора. В:

Uo - напряжение с выхода делителя. В;

Ктн - номинальный коэффициент трансформации эталонного трансформатора

  • 7.3.9 Вычисляют отклонение коэффициента деления делителя от номинального по формуле:

$Кд = 100- (Кд - Кд ном) / Кд ном,                          (2)

где 5|<д - отклонение коэффициента деления, %;

Кд - вычисленное значение коэффициента деления;

Кд ном - номинальное значение, указанное в руководстве по эксплуатации испытуемого делителя.

Абсолютное отклонение Д<р при измерении фазного утла записывают по показаниям прибора в минутах.

  • 7.3.10 Измерения и вычисления по 7.3.7 - 7.3.9 выполняют десятикратно.

  • 7.3.11 Увеличивают высокое напряжение до Uhom и выполняют операции 7.3.7 - 7.3.9 настоящей программы.

  • 7.3.12 Увеличивают высокое напряжение до 1.2-Uhom и выполняют операции по 7.3.7 -7.3.9 настоящей программы.

  • 7.3.13 После выполнения измерений плавно снимают высокое напряжение и выключают установку.

  • 7.3.14 Проверку метрологических характеристик делителя проводят последовательно в соответствии с изложенной методикой для всех коэффициентов делителя (350; 1100; 2200).

  • 7.3.15 Результаты измерений и вычислений заносят в протокол произвольной формы.

  • 7.3.16 Результаты испытаний считают удовлетворительными, если пределы допускаемой относительной основной погрешности измерений находятся в диапазоне ± 0,1 %, а пределы основной абсолютной погрешности угла сдвига фаз находятся в диапазоне ± 5 минут.

8 ОБРАБОТКА РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Обработку результатов измерений с целью, определения границ погрешности коэффициента деления делителя, выполняют в соответствии с ГОСТ Р 8.736-2011.

  • 8.2 За результат измерений принимают среднее арифметическое результатов наблюдений. вычисленное по формуле (3) настоящей методики поверки.

ю

5 ср =(УМ/10,                                          (3)

i=i

где 5ср - среднее арифметическое значение отклонения коэффициента деления. %.

Гипотеза о принадлежности результатов наблюдений нормальному распределению принимают по умолчанию.

Доверительную вероятность Р принимают равной 0,95.

Среднее квадратическое отклонение масштабного коэффициента S(A) для каждой уставки напряжения определяют по формуле:

^(di-dcp)2

<=1

(4)

90

Доверительные границы случайной Е случайной погрешности результата измерений для каждой уставки напряжения вычисляют по формуле:

е = Г S(A),                                (5)

где t - коэффициент Стьюдента (для n = 10 и Р = 0.95 I = 2,262);

S(A) - оценка среднего квадратического отклонения результата измерений, %.

Границы неисключенной систематической погрешности результатов измерений вычисляют по формуле:

®

где к - коэффициент, определяемый принятой доверительной вероятностью (к = 1,1 при доверительной вероятности Р = 0,95);

0i - граница i-й неисключенной систематической погрешности, % (для нашего случая учитываются.

Вычислите границы погрешностей результатов измерений.

В случае, если

#/S(A)<0,8                                (7)

неисключенными систематическими погрешностями пренебрегают и принимают, что граница погрешности результата измерений равна доверительной границе Д = Е.

В случае, если:

0 /S(A)> 8                                      (8)

случайной погрешностью по сравнению с систематической пренебрегают и принимают. что погрешность результата измерений равна неисключенной систематической погрешности Д = (?.

Если неравенства (7), (8) не выполняются, граница погрешности результата измерений находится путем построения композиции распределений случайных и неисключенных систематических погрешностей, рассматриваемых как случайные величины. При этом граница погрешности результата измерений Д в % вычисляется по формуле:

Д = K Sv,                            (9)

где К - коэффициент, зависящий от соотношения случайной и неисключенной систематической погрешностей;

Sv - оценка суммарного среднего квадратического отклонения результата измерений.

Оценка суммарного среднего квадратического отклонения результата измерений вычисляют по формуле:

(|0)

Коэффициент К вычисляют по эмпирической формуле:

(И)

Верхняя граница погрешности результата измерения определяют по формуле:

Дв = 5 ср + Д.                                          (12)

Нижняя граница погрешности результата измерения определяется по формуле:

Дн = - 8 ср + Д.                                             (13)

  • 8.3 Результаты измерений заносят в протокол поверки.

  • 8.4 При первичной поверке вычисленные пределы погрешности не должны превышать 0,8 погрешности коэффициента деления и погрешности по углу, приведенных в руководстве по эксплуатации делителя.

  • 8.5 При периодической поверке вычисленные пределы погрешности не должны превышать значений погрешности коэффициента деления и погрешности по углу, приведенных в руководстве по эксплуатации делителя.

  • 8.6 Если условия 8.4 и 8.5 не выполняются, делитель бракуют и направляют в ремонт.

9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1  Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

  • 9.2 На основании положительных результатов выписывают свидетельство о поверке в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 9.3 При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется. запись о поверке в паспорте на устройство гасится и выдается извещение о непригодности согласно требованиям НД Федерального агентства по техническому регулированию и метрологии.

    А.И. Терзи

Инженер отдела 206.1

ФГУП «ВНИИМС»

7
