Методика поверки «ГСОЕИ. Государственная система обеспечения единства измерений Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+»» (ΜΠ 17-30138-2012)

Регистрационный № RA.RU.311229 выдан 30.07.2015 г.

«УТВЕРЖДАЮ»

ектор по испытаниям огии «СТП» В. Фефелов

2020 г.

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+»

МЕТОДИКА ПОВЕРКИ

(с изменением № 3)

МП 17-30138-2012

г. Казань

2020

• 1.1 Настоящая инструкция распространяется на комплексы измерительновычислительные расхода и количества жидкостей и газов «АБАК+» (далее - ИВК), выпускаемые в соответствии с техническими условиями ИнКС.425210.001 ТУ, ИнКС.425210.002 ТУ, ИнКС.425210.003 ТУ фирмы ЗАО НИЦ «ИНКОМСИСТЕМ», г. Казань, и устанавливает методику первичной поверки до ввода в эксплуатацию и после ремонта, а также методику периодической поверки в процессе эксплуатации.

Действие данной методики поверки распространяется на ИВК, находящиеся в эксплуатации.

Допускается проведение поверки ИВК в части отдельных измерительных каналов (далее - ИК) или на меньшем числе поддиапазонов измерений в соответствии с заявлением владельца ИВК или другого лица, представившего ИВК на поверку, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.1 (Измененная редакция, Изм. № 1,3)

• 1.4 Интервал между поверками ИВК - 4 года.

При проведении поверки должны быть выполнены следующие операции:

• - внешний осмотр (пункт 7.1);

• - опробование (пункт 7.3);

• - определение метрологических характеристик (пункт 7.3);

• - оформление результатов поверки (раздел 8).

Раздел 2 (Измененная редакция, Изм. № 3)

• 3.1 При проведении поверки применяют следующие средства поверки:

• - барометр-анероид М-67 с пределами измерений от 610 до 790 мм рт.ст., погрешность измерений ±0,8 мм рт.ст., по ТУ 2504-1797-75;

-психрометр аспирационный М34, пределы измерений влажности от 10 до 100 %, погрешность измерений ±5 %;

• - термометр ртутный стеклянный ТЛ-4 (№ 2) с пределами измерений от 0 до 55 °C по ГОСТ 28498-90. Цена деления шкалы 0,1 °C;

• - калибратор многофункциональный MC5-R (регистрационный номер 22237-08) (далее -калибратор);

• - калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (регистрационный номер 52489-13) (далее - калибратор МС6);

• - генератор сигналов специальной формы АКИП-3409/1 (регистрационный номер 53064-13) с опцией 100 (далее - генератор сигналов АКИП);

-частотомер электронно-счетный 43-85/5 (регистрационный номер 75631-19) (далее-частотомер).

• 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК с требуемой точностью.

• 3.3 Применяемые эталоны должны быть аттестованы, СИ должны быть поверены и иметь действующий знак поверки и (или) свидетельство о поверке, и (или) запись в паспорте (формуляре), заверенную подписью работника аккредитованного юридического лица или индивидуального предпринимателя, проводившего поверку СИ, и знаком поверки.

Раздел 3 (Измененная редакция, Изм. № 3)

• 4.1 При проведении поверки должны соблюдаться требования:

• - правил технической эксплуатации электроустановок потребителей;

• - правил безопасности при эксплуатации средств поверки и ИВК, приведенных в их эксплуатационных документах;

• - инструкций по охране труда.

• 4.2 К проведению поверки допускаются лица, изучившие настоящую методику поверки, руководства по эксплуатации ИВК и средств поверки и прошедшие инструктаж по охране труда.

Раздел 3 (Измененная редакция, Изм. № 3)

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C            (23±2)

• - относительная влажность, %                     от 30 до 80

• - атмосферное давление, кПа                       от 84,0 до 106,7

• 5.2 Параметры электропитания ИВК должны соответствовать условиям применения, указанным в эксплуатационной документации фирмы-изготовителя.

Перед проведением поверки выполняют следующие подготовительные операции:

• - эталонные СИ и ИВК устанавливают в рабочее положение с соблюдением указаний эксплуатационной документации;

• - эталонные СИ и ИВК выдерживают при температуре, указанной в 5.1, не менее трех часов, если время их выдержки не указано в инструкции по эксплуатации;

• - осуществляют соединение и подготовку к проведению измерений эталонных СИ и ИВК в соответствии с требованиями эксплуатационной документации.

• 7.1.1 Проверяют:

• - состав и комплектность ИВК;

• - маркировку ИВК;

• - наличие свидетельства о последней поверке ИВК (при периодической поверке);

• - отсутствие механических повреждений ИВК, препятствующих его применению;

• - четкость надписей и обозначений.

• 7.1.2 Результаты проверки по 7.1 считают положительными, если:

• - состав и комплектность ИВК соответствуют описанию типа и паспорту ИВК;

• - маркировка ИВК соответствует паспорту ИВК;

• - представлено свидетельство о последней поверке ИВК (при периодической поверке);

• - отсутствуют механические повреждения ИВК, препятствующие его применению;

• - надписи и обозначения четкие.

• 7.1 (Измененная редакция, Изм. № 3)

• 7.2 (Исключен, Изм. № 3)

• 7.3 Опробование

• 7.3.1.1 Проверяют прохождение сигналов средств поверки, имитирующих измерительные сигналы. Проверяют на дисплее ИВК показания по регистрируемым в соответствии с конфигурацией ИВК параметрам.

• 7.3.1.2 С помощью средств поверки проверяют воспроизведение ИВК выходных измерительных сигналов (для ИВК по ТУ ИнКС.425210.002 и ИнКС.425210.003)

• 7.3.1.3 Результаты опробования считаются положительными, если при увеличении/уменьшении значения входного сигнала соответствующим образом изменяются значения измеряемой величины на дисплее ИВК, при увеличении/уменьшении с помощью программного обеспечения ИВК значения выходного сигнала соответствующим образом изменяется значения измеряемой величины на дисплее средств поверки.

Примечание- Допускается проводить проверку работоспособности ИВК одновременно с определением метрологических характеристик по 7.4 настоящей методики поверки.

Подраздел 7.3.1 (Измененная редакция, Изм. № 1)

• 7.3.2.1 Фиксируют идентификационные данные программного обеспечения (далее -ПО), установленного в ИВК, отражаемые на дисплее ИВК при нажатии на кнопку «Информация», расположенную на лицевой панели ИВК, или полученные с помощью конфигурационного ПО.

• 7.3.2.2 Результаты проверки считают положительными, если идентификационные данные ПО, установленного в ИВК, совпадают с идентификационными данными, представленными в разделе «Программное обеспечение» описания типа ИВК.

• 7.3.2 (Введен дополнительно, Изм. № 1)

• 7.3.2 (Измененная редакция, Изм. № 3)

• 7.4 Определение метрологических характеристик

• 7.4.1.1 К соответствующему каналу, подключить калибратор, установленный в режим имитации аналоговых сигналов напряжения, в соответствии с инструкцией по эксплуатации.

• 7.4.1.2 С помощью калибратора задать аналоговый сигнал напряжения. В качестве реперных точек принимаются точки, соответствующие 0, 25, 50, 75 и 100 % диапазона входного аналогового сигнала напряжения.

• 7.4.1.3 Считать значения входного сигнала с дисплея ИВК и в каждой реперной точке вычислить приведенную погрешность , %, по формуле



(1)

где и_изм        ~ показания ИВК в i-ой реперной точке, В;

щ        - показание калибратора в i-ой реперной точке, В;

т т т т - максимальное и минимальное значения диапазона измерений, В. ^тах ’ ^итт

• 7.4.1.4 Результаты поверки считаются положительными, если рассчитанная приведенная погрешность для каждого задействованного канала ввода аналогового сигнала напряжения ИВК в каждой реперной точке не выходит за пределы:

• - ±0,05 % для ИВК модификации ИнКС.425210.001 и ИнКС.425210.003;

• - ±0,1 % для ИВК модификации ИнКС.425210.002.

• 7.4.2.1 К соответствующему каналу, подключить калибратор, установленный в режим

4 из 10

имитации аналоговых сигналов силы постоянного тока, в соответствии с инструкцией по эксплуатации.

Примечание — При определение основной приведенной погрешности при преобразовании входного аналогового сигнала силы постоянного тока в значение физической величины ИВК модификации ИнКС.425210.003

• 7.4.2.2 С помощью калибратора задать аналоговый сигнал силы постоянного тока. В качестве реперных точек принимаются точки, соответствующие 0, 25, 50, 75 и 100 % диапазона входного аналогового сигнала силы постоянного тока.

• 7.4.2.3 Считать значения входного сигнала с дисплея ИВК и в каждой реперной точке вычислить приведенную погрешность у,, %, по формуле

Y, = ^1,д“ ~^1эт -100.                                         ₍₂)

¹тах ^тт

где I           - показания ИВК в i-ой реперной точке, мА;

1_эт          - показание калибратора в i-ой реперной точке, мА;

1^, I_mn    “ ^{максимальное} и минимальное значения диапазона измерений, мА.

• 7.4.2.4 Результаты поверки считаются положительными, если рассчитанная приведенная погрешность для каждого канала ввода аналогового сигнала силы постоянного тока ИВК в каждой реперной точке в каждой реперной точке не выходит за пределы:

• - ±0,1 % для ИВК модификации ИнКС.425210.001 и ИнКС.425210.002;

• - ±0,05 % для ИВК модификации ИнКС.425210.003.

• 7.4.3.1 К соответствующему каналу, подключить калибратор, установленный в режим генерации импульсов, в соответствии с инструкцией по эксплуатации.

• 7.4.3.2 С помощью калибратора подать импульсный сигнал (не менее 10000 импульсов), предусмотрев синхронизацию начала счета. Амплитуда импульсов от 2,5 до 5,0 В для ИВК модификаций ИнКС.425210.001 и ИнКС.425210.002, от 5 до 24 В для ИВК модификации ИнКС.425210.003. Если на измерительном канале ИВК модификации ИнКС.425210.003 включены джамперы «Фильтр канала», «Доп. фильтр гистерезисом», «Отсечка постоянной составляющей», то на время поверки их следует отключить.

• 7.4.3.3 Считать значения входного сигнала с дисплея ИВК и вычислить абсолютную погрешность Д_п, импульсы, по формуле

Дп=^П«ж-^Пм>                               (3)

где п_юм - количество импульсов, подсчитанное ИВК, импульсы;

п - количество импульсов, заданное калибратором, импульсы.

• 7.4.3.4 Процедуры по 7.4.3.2 - 7.4.3.3 выполнить не менее трех раз.

• 7.4.3.5 Результаты поверки считаются положительными, если рассчитанная абсолютная погрешность для каждого канала ввода импульсного сигнала не выходит за пределы ±1 импульс.

• 7.4.4.1 К соответствующему каналу, подключить калибратор МС6, установленный в режим воспроизведения частотных сигналов, в соответствии с инструкцией по эксплуатации (при определении погрешности при преобразовании входного частотного сигнала ИВК модификации ИнКС.425210.003, изготовленного по спецзаказу, используют генератор сигналов АКИП).

Пункт 7.4.4.1 (Измененная редакция, Изм. № 2)

• 7.4.4.2 С помощью калибратора МС6 задать частотный сигнал. В качестве реперных точек принимаются точки, равномерно распределенные в пределах диапазона измерений (включая крайние точки диапазона).

• 7.4.4.3 Считать значения входного сигнала с дисплея ИВК и вычислить абсолютную (для ИВК модификаций ИнКС.425210.001 и ИнКС.425210.002) Д_г, Гц, или относительную (для ИВК модификации ИнКС.425210.003) 5_f, %, погрешность по формуле

Л^^-^или^Ц^МОО,               ₍₄

^А эт

иле f - показания ИВК в /-ой точке, Гц;

изм

- показание калибратора МС6 в/-ой точке, Гц.

• 7.4.4.4 Результаты поверки считаются положительными, если рассчитанная погрешность для каждого канала ввода частотного сигнала ИВК в каждой реперной точке:

• - не выходит за пределы ±0,1 Гц для ИВК модификации ИнКС.425210.001 и ±2 ед. найм, разр. для ИВК модификации ИнКС.425210.002;

• - не выходит за пределы ±0,01 % измеряемой величины для ИВК модификации ИнКС.425210.003 (±0,001 % измеряемой величины для ИВК модификации ИнКС.425210.003, изготовленного по спецзаказу).

Пункт 7.4.4.4 (Измененная редакция, Изм. № 2)

• 7.4.5.1 Подключить выходной модуль калибратора МС6, установленный в режим воспроизведения частотных электрических сигналов 1 Гц, к входному модулю этого же калибратора, установленного в режим измерения импульсов.

• 7.4.5.2 При смене значения времени на дисплее ИВК с дисплея калибратора МС6 зафиксировать начальное значение количества импульсов.

• 7.4.5.3 При смене значения времени на дисплее ИВК через интервал времени не менее трех часов с дисплея калибратора МС6 зафиксировать конечное значение количества импульсов

• 7.4.5.4 Вычислить относительную погрешность ИВК при измерении интервала времени 5_Т, %, по следующей формуле генерации импульсного сигнала;



  ^Внач 7 (^Пкон Пцач

  ^нач)

  •100,

  (5)

  где

  ^Вкон

  ^Внач

  конечное значение времени, считанное с дисплея ИВК, с; начальное значение времени, считанное с дисплея ИВК, с;

  конечное значение количества импульсов, считанное с калибратора МС6, импульсы;

  начальное значение количества импульсов, считанное с калибратора МС6, импульсы.

  • 7.4.5.5 Результаты поверки считаются положительными, если рассчитанная относительная погрешность при измерении интервала времени не выходит за пределы ±0,01 %.

  • 7.4.5.6 Определение относительной погрешности при измерении интервала времени ИВК модификации ИнКС.425210.003 допускается проводить по следующему алгоритму:

  - ИВК, установленный в режим измерения сигналов «Старт» и «Стоп» детекторов трубопоршневой установки, подключают к калибратору МС6, установленному в режим

  ^кон

  ^нач

  дисплея

  дисплея

- параллельно калибратору МС6 подключают частотомер, установленный в режим измерений периода сигналов;

• - с калибратора МС6 задают 2 импульса с частотой 0,1 Гц;

• - после прохождения импульсов фиксируют период, измеренный частотомером, и рассчитывают относительную погрешность 8_Т, %, по формуле

8, ₌ ^т"."-^тч.1_Оо,                                     _f6

Т,

где т      ~ период времени, измеренный ИВК, мс;

т_ч - период, измеренный частотомером, мс.

7.4.5.7 Результаты поверки считаются положительными, если рассчитанная относительная погрешность при измерении интервала времени не выходит за пределы ±0,01 %.

• 7.4.6.1 К соответствующему каналу, подключить калибратор, установленный в режим имитации аналоговых сигналов термоэлектрического преобразователя по ГОСТ 6616-94, в соответствии с инструкцией по эксплуатации.

• 7.4.6.2 С помощью калибратора задать аналоговый сигнал термоэлектрического преобразователя по ГОСТ 6616-94. В качестве реперных точек принимаются точки, равномерно распределенные в пределах диапазона измерений (включая крайние точки диапазона).

• 7.4.6.3 Считать значения входного сигнала с дисплея ИВК и в каждой реперной точке вычислить приведенную погрешность у_и, %, по формуле

Y„=           -100,                                       (7)

и — U

max min

где и         - показания ИВК в i-ой точке, мВ;

изм

_u         - показания калибратора в i-ой точке, мВ;

u и - максимальное и минимальное значения диапазона измерений, мВ. max ’ min

• 7.4.6.4 Результаты поверки считаются положительными, если рассчитанные приведенные погрешности для каждого канала ввода сигнала термоэлектрического преобразователя по ГОСТ 6616-94 ИВК в каждой реперной точке не выходят за пределы ±0,2 % (J, К); ±0,15 % (Е); ±0,5 % (Т); ±0,15 % (с выходным сигналом ±80 мВ).

• 7.4.7.1 К соответствующему каналу, подключить калибратор, установленный в режим имитации аналоговых сигналов термометра сопротивления по ГОСТ 6651—2009, в соответствии с инструкцией по эксплуатации.

• 7.4.7.2 С помощью калибратора задать аналоговый сигнал термометра сопротивления по ГОСТ 6651-2009. В качестве реперных точек принимаются точки, равномерно распределенные в пределах диапазона измерений (включая крайние точки диапазона).

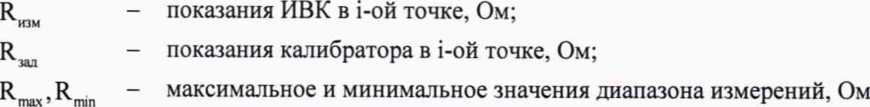

• 7.4.7.3 Считать значения входного сигнала с дисплея ИВК и в каждой реперной точке вычислить:

- приведенную погрешность у_т, %, по формуле

Ут°         -100.

max min

R — R

₌ _юм---2Л_._1ОО

• 7.4.7.4 Результаты поверки считаются положительными, если рассчитанные приведенные погрешности для каждого канала ввода сигнала термометра сопротивления по ГОСТ 6651-2009 в каждой реперной точке не выходят за пределы ±0,1 % (температура) и ±0,03 % (сопротивление).

• 7.4.8 Определение основной приведенной погрешности при преобразовании цифрового сигнала в выходной аналоговый сигнал напряжения (для ИВК модификации ИнКС.425210.002 и ИнКС.425210.003)

• 7.4.8.1 К соответствующему каналу, подключить калибратор, установленный в режим измерений аналоговых сигналов напряжения, в соответствии с инструкцией по эксплуатации.

• 7.4.8.2 С помощью конфигурационного ПО ИВК задать не менее пяти значений управляемого параметра. В качестве реперных точек принимаются точки соответствующие 0, 25, 50, 75 и 100 % диапазона выходного аналогового сигнала напряжения.

• 7.4.8.3 Считать значения выходного сигнала с дисплея калибратора и в каждой реперной точке вычислить приведенную погрешность у_и , %, по формуле



(Ю)

показания ИВК в i-ой реперной точке, В; показание калибратора в i-ой реперной точке, В;

U U - максимальное и минимальное значения диапазона воспроизведения, В.

• 7.4.8.4 Результаты поверки считаются положительными, если рассчитанная приведенная погрешность каждого выходного канала напряжения ИВК в каждой реперной точке не выходит за пределы:

• - ±0,05 % для ИВК модификации ИнКС.425210.002;

• - ±0,1 % для ИВК модификации ИнКС.425210.003.

• 7.4.9 Определение основной приведенной погрешности при преобразовании цифрового сигнала в выходной аналоговый сигнал силы постоянного тока (для ИВК модификации ИнКС.425210.002 и ИнКС.425210.003)

• 7.4.9.1 К соответствующему каналу, подключить калибратор, установленный в режим измерений аналоговых сигналов силы постоянного тока, в соответствии с инструкцией по эксплуатации.

• 7.4.9.2 С помощью конфигурационного ПО задать не менее пяти значений управляемого параметра. В качестве реперных точек принимаются точки соответствующие 0, 25, 50, 75 и 100 % диапазона выходного аналогового сигнала силы постоянного тока.

• 7.4.9.3 Считать значения выходного сигнала с дисплея калибратора и в каждой реперной точке вычислить приведенную погрешность у',, %, по формуле

max ¹ min

• 7.4.17.2 Устанавливают интервал времени между сигналами «Старт» и «Стоп» 100 мс и воспроизводят сигналы.

• 7.4.17.3 После прохождения сигналов «Старт» и «Стоп» и рассчитывают относительную погрешность S_T, %, по формуле

5_Т = ^Ри,к~^Рч -100,                                    (14

Рч

где р_ивк - интервал времени между сигналами «Старт» и «Стоп», заданный в ИВК, мс;

р_ч - период, измеренный частотомером, мс.

• 7.4.17.4 Повторяют процедуры по 4.3.4.2, 4.3.4.3 при установленном интервале времени между сигналами «Старт» и «Стоп» 100000 мс.

• 7.4.17.5 Результаты поверки по 4.3.4 считаются положительными, если рассчитанная относительная погрешность при формировании сигналов «Старт» и «Стоп» детекторов трубопоршневой установки за заданный интервала времени (от 100 до 100000 мс) не выходит за пределы ±0,01 %.

• 8.1 При положительных результатах поверки оформляют свидетельство о поверке ИВК в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 2 июля 2015 года № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке». К свидетельству о поверке прикладываются протоколы поверки.

• 8.2 Отрицательные результаты поверки ИС оформляют в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 2 июля 2015 года № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке». При этом выписывается извещение о непригодности к применению ИС с указанием причин непригодности.

Раздел 8 (Измененная редакция, Изм. № 1)
