УТВЕРЖДАЮ

ИНСТРУКЦИЯ

Радиоприемные устройства измерительные «АРС-4-2/ АРС-8-2/ АРС-10-2/ АРС-13-2»

МЕТОДИКА ПОВЕРКИ

2018 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на радиоприемные устройства измерительные «АРС-4-2/АРС-8-2/АРС-10-2/АРС-13-2» (далее - приемники) и устанавливает порядок и объем их первичной и периодической поверки.

  • 1.2 Интервал между поверками 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

+

+

2 Опробование

6.2

+

+

3 Проверка цифрового идентификатора программного обеспечения

6.3

+

-

4 Определение метрологических характеристик

4.1 Определение допускаемой абсолютной погрешности измерений уровня сигнала

6.4

6.4.1

+

+

4.2 Определение    среднего    уровня

собственных шумов

6.4.2

+

+

4.3 Определение динамического диапазона измерений уровня сигнала

6.4.3

+

+

4.4 Определение уровня избирательности

6.4.4

+

+

4.5 Определение уровня спектральной плотности мощности фазовых шумов

6.4.5

+

+

4.6 Определение    ширины    полосы

пропускания

6.4.6

+

4-

4.7 Определение диапазона рабочих частот

6.4.7

+

3 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

6.4.1

Генератор сигналов высокочастотный Г4-229 (диапазон рабочих частот от 0,009 до 6000 МГц; номинальные пределы изменения уровня выходной мощности на основном выходе прибора в режиме НК в зависимости от установленной частоты на основном выходе прибора для частот от 0,009 до 50 МГц от - 120 до + 13 дБм).

Ваттметр поглощаемой мощности М3-108 (диапазон рабочих частот от 0,03 до 17,85 ГГц; пределы допускаемой погрешности ваттметра в линейном масштабе измерений в диапазоне частот до 12,05 ГГц ±[4+0,1(Рк/Рх - 1)] %, в

Номер пункта методики

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

диапазоне частот свыше 12,05 ГГц ±[6+0.1(Рк/Рх - 1)] %; диапазон измерений средних значений мощности от 1 мкВт до 1 мВт).

Приемник измерительный R&S ESU8 (диапазон рабочих частот от 20 Гц до 8 ГГц; пределы допускаемой абсолютной погрешности измерений уровня мощности входного синусоидального сигнала ±0,5 дБ).

Генератор сигналов Agilent E8257D (диапазон рабочих частот от 250 кГц до 20 ГГц; пределы изменения уровня выходной мощности на выходе прибора в режиме НК от - 110 до + 11 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 130 дБн/Гц, на частоте 10 ГГц при отстройке 10 кГц не более -110 дБн/Гц)

6.4.2

Нагрузка согласованная из комплекта измерителя модулей коэффициентов передачи и отражения Р2-133 (диапазон рабочих частот от 0 до 18 ГГц)

  • 6.4.3,

  • 6.4.4,

  • 6.4.5,

6.4.6

Генератор сигналов высокочастотный Г4-229.

Генератор сигналов Agilent E8257D

Примечания

  • 1 Допускается использование других средств измерений, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице.

  • 2 Применяемые средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства (отметки в формулярах или паспортах)

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации приемника, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

    5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    5.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C.......................................................20 ±5;

  • - относительная влажность воздуха, %...........................................................................до 80;

  • - атмосферное давление, мм рт. ст........................................... от 626 до 795;

  • - напряжение питания, В............................................. .от 215 до 225;

  • - частота, Гц...................................... от 49,5 до 50,5.

  • 5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать приемник в условиях, указанных в п. 5.1, в течение не менее 8 ч;

  • - выполнить операции, оговоренные в технической документации на приемник по его подготовке к измерениям;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев средств измерений для установления их рабочего режима.

6 ПРОВЕДЕНИЕ ПОВЕРКИ 6.1 Внешний осмотр
  • 6.1.1 При внешнем осмотре установить соответствие приемника требованиям технической документации. При внешнем осмотре убедиться в:

  • - отсутствии механических повреждений;

  • - чистоте разъемов;

  • - исправности соединительных проводов и кабелей;

  • - целостности лакокрасочных покрытий и четкости маркировки.

Проверить комплектность приемника в соответствии с технической документацией.

  • 6.1.2 Результаты внешнего осмотра считать положительными, если приемник удовлетворяет вышеперечисленным требованиям, комплектность антенны полная. В противном случае приемник дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.2 Опробование
  • 6.2.1 Присоединить приемник к сети электропитания 220 В 50 Гц с заземлением при помощи прилагаемого шнура питания.

  • 6.2.2 Включить приемник в соответствии с Руководством по эксплуатации. Выполнить измерения по входу 1 (Master). Подключить интерфейсный выход Master к ПЭВМ.

  • 6.2.3 Дождаться загрузки операционной системы на ПЭВМ, запустить программное обеспечение для Master MWR_GUI.exe.

  • 6.2.4 Выполнить общий сброс настроек приемника к заводским значениям и установку начального состояния, последовательно выполнив команду:

  • - [preset].

  • 6.2.5 Результаты опробования считать положительными, если на всех этапах проверки отсутствовали ошибки и предупреждающие сообщения программного обеспечения, а также на экране ПЭВМ отображается собственный шум приемника во всей полосе рабочих частот.

6.3 Проверка цифрового идентификатора программного обеспечения (ПО)
  • 6.3.1 Проводится проверка соответствия:

наименования ПО;

идентификационного наименования ПО;

номера версии (идентификационного номера) ПО.

  • 6.3.2 В представленной документации проверяется наличие следующей информации: обозначение ПО;

описание назначения ПО, его структуры и выполняемых функций;

описание интерфейсов пользователя, меню и диалогов;

описание методов и способов защиты ПО и данных;

описание способа передачи данных;

описание требуемых системных и аппаратных средств.

  • 6.3.3 Приемник считать прошедшим поверку с положительным результатом, если подтверждается соответствие:

наименования ПО - Программа синхронизации «MWR_GU1»; идентификационного наименования ПО - MWR_GUI.exe; номера версии (идентификационного номера) ПО - v. 3.1.

  • 6.3.4 Результаты оформить отдельным протоколом.

  • 6.4 Определение метрологических характеристик

6.4.1 Определение допускаемой абсолютной погрешности измерений уровня сигнала

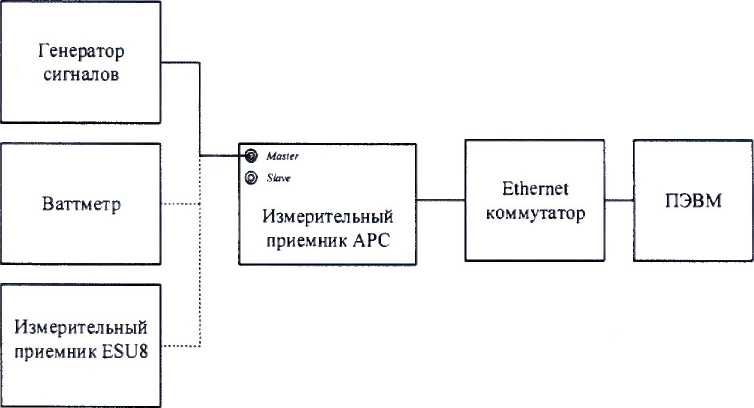

6.4.] .1 Собрать схему, представленную на рисунке 1.

Рисунок 1. Схема подключения для определения погрешности измерений уровня сигнала

  • 6.4.1.2 Выполнить измерения по входу 1 (Master). Подключить интерфейсные выходы Master и Slave через Ethernet коммутатор к ПЭВМ, запустить программу для Master MWR_GUI.exe.

Измерения проводить с ослаблением 0 дБ электронного аттенюатора, при требуемом уровне входной мощности Атреб = -16 дБмВт.

  • 6.4.1.3 Выполнить следующие настройки приемника, {fstan}, {fstop} в соответствии с таблицей 3:

  • - [preset]

  • - [top menu: ampt: rf atten manual: 0 dB]

  • - [top menu: ampt: detector: auto peak]

  • - [top menu: bw: rbw: rbw manual: 1000 Hz]

  • - [top menu: freq: start: {fstart}]

  • - [top menu: freq: stop: {fstop}]

  • - [top menu: marker: marker 1: max peak]

Таблица 3 - Диапазон частот измерений

Частота измерений, МГц

МГц

fstop> МГ ц

АРС-

4\2

АРС-

8\2

АРС-10\2

АРС-13\2

АРС-4\2

АРС-8\2

АРС-10\2

АРС-13\2

0,1; 0,3; 0,5; 1

0,008

0,008

0,008

0,008

2

2

2

2

3; 5; 10; 30; 50; 100; 300; 500

1

1

1

1

510

510

510

510

1000; 3500

1000

1000

1000

1000

4000

4000

4000

4000

4500; 5000; 6000; 7500

-

4000

4000

4000

-

8000

8000

8000

8500; 9000; 10 000

-

-

8000

8000

-

-

10000

10000

11 000; 12 000; 13 000; 13 250

-

-

-

10000

-

-

-

13500

  • 6.4.1.4 Провести измерения в диапазоне частот от 8 кГц до 50 МГц:

установить частоту на генераторе сигналов высокочастотном Г4-229 равной 10 кГц, уровень минус 16 дБмВт. Подключить выход генератора к входу измерительного приемника ESU8 (вход 1) и выставить уровень выходного сигнала по отсчетному устройству ESU8 минус 16 дБмВт, при необходимости регулировать уровень выходного сигнала генератора при помощи соответствующих органов управления.

  • 6.4.1.5 Подключить выход генератора к входу испытываемого приемника RF IN и измерить уровень сигнала Ьпрм.изм, дБмВт, на частоте настройки 10 кГц.

Результаты измерений зафиксировать в протоколе.

  • 6.4.1.6 Аналогичные измерения выполнить на частотах 0,1; 0,3; 0,5; 1; 3; 5; 10; 30; 50 МГц.

Провести измерения в диапазоне частот от 100 МГц до 4,8, 10 или 13,5 ГГц (в зависимости от модификации приемника):

установить частоту на генераторе сигналов высокочастотном E8257D равной 100 МГц, уровень минус 16 дБмВт. Подключить выход генератора к ваттметру поглощаемой мощности МЗ-108 (ППК1) и выставить уровень выходного сигнала по ваттметру минус 16 дБмВт, при необходимости регулировать уровень выходного сигнала генератора при помощи соответствующих органов управления.

Подключить выход генератора к входу испытываемого приемника RF IN и измерить уровень сигнала Ьпрм.изм, дБмВт, на частоте настройки 100 МГц.

Результаты измерений зафиксировать в протоколе.

Аналогичные измерения выполнить на частотах 300; 500; 1000; 3500; 4500; 5000; 6000; 7500; 8500; 10 000; 11 000; 12 000; 13 000 и 13 250 МГц (в зависимости от модификации приемника).

Результаты измерений зафиксировать в протоколе.

  • 6.4.1.7 Вычислить погрешность измерений уровня сигнала по формуле (1):

~ А-треб ~ ^прмизм ’ ^Б                                            (1)

  • 6.4.1.8 Выполнить измерения по входу 2 (Slave). Повторить п.п. 6.4.1.2 - 6.4.1.7 для Slave.

  • 6.4.1.9 Результаты поверки считать положительными, если значения погрешности измерений уровня сигнала не превышает ±2 дБ в диапазоне рабочих частот.

6.4.2 Определение среднего уровня собственных шумов

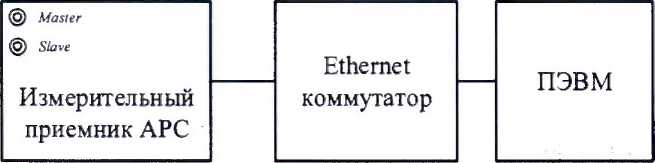

  • 6.4.2.1 Собрать схему, представленную на рисунке 2.

Рисунок 2. Схема подключения для определения среднего уровня собственных шумов

  • 6.4.2.2 Выполнить измерения по входу 1 (Master). Подключить интерфейсные выходы Master и Slave через Ethernet коммутатор к ПЭВМ, запустить программу для Master MWR_GUI.exe.

Средний уровень собственных шумов проверить измерением уровня с усреднением показаний отсчетных устройств приемника в полосе пропускания 100 Гц, при отсутствии сигнала на входе приемника.

Измерения проводить с ослаблением 0 дБ электронного аттенюатора.

  • 6.4.2.3 Присоединить нагрузку согласованную 50 Ом из комплекта измерителя модулей коэффициентов передачи и отражения Р2-133 к входу RF IN испытываемого приемника.

  • 6.4.2.4 Выполнить следующие настройки приемника, {fstan}, {fstop} в соответствии с таблицей 4:

  • - [preset]

  • - [top menu: ampt: rf atten manual: 0 db]

  • - [top menu: ampt: detector: average]

  • - [top menu: bw: rbw: rbw manual: 100 hz]

  • - [top menu: trace: trace 1: average]

  • - [top menu: freq: start: {fstart}]

  • - [top menu: freq: stop: {fstop}]

    Таблица 4 - Диапазон частот измерена

    й

    Модификация приемника

    Диапазон частот

    fstart

    fstop

    АРС-4, АРС-8, АРС-10, АРС-13

    8 кГц

    1000 кГц

    АРС-4. АРС-8. АРС-10. АРС-13

    1 МГц

    100 МГц

    АРС-8, АРС-10, АРС-13

    0,1 ГГц

    8,5 ГГц

    АРС-10

    8 ГГц

    10 ГГц

    АРС-13

    8,0 ГГц

    13,5 ГГц

  • 6.4.2.5 Зафиксировать максимальное значение уровня мощности шумов на частоте (А) в поле маркера Pi, дБмВт (в полосе RBW) в диапазоне частот от fstart до flop.

Рассчитать средний уровень шумов на частоте fn по формуле (2):

Рпоае = ^-10- log(AW), дБмВт/Гц                           (2)

Результаты измерений зафиксировать в протоколе.

  • 6.4.2.6 Повторить 6.3.2.3 - 6.3.2.5 для остальных диапазонов частот.

  • 6.4.2.7 Выполнить измерения по входу 2 (Slave). Повторить п.п. 6.4.2.2 - 6.4.2.6 для Slave.

  • 6.4.2.8 Результаты поверки считать положительными, если измеренные значения уровня собственных шумов приемников не превышают указанных в таблице 5.

Таблица 5 - Уровень собственных шумов приемника измерительного

Диапазон частот

Значение, дБмВт/Гц

от 8 кГц до включ. 1 МГц

-140

от св. 1 до включ. 100 МГц

-155

от св. 0,1 до включ. 8,0 ГГц

- 164

от св. 8 до включ. 13 ГГц

-160

от св. 13,0 до 13,5 ГГц

-155

6.43 Определение динамического диапазона измерений уровня сигнала
  • 6.4.3.1 Выполнить измерения по входу 1 (Master). Подключить интерфейсные выходы Master и Slave через Ethernet коммутатор к ПЭВМ, запустить программу для Master MWR_GUI.exe.

Определение динамического диапазона измерений уровня сигнала производится по схеме, представленной на рисунке 3. Для измерений использовать генератор сигналов Agilent E8257D (в диапазоне частоте свыше 1 МГц), генератор сигналов высокочастотный Г4-229 (в диапазоне частоте до 1 МГц).

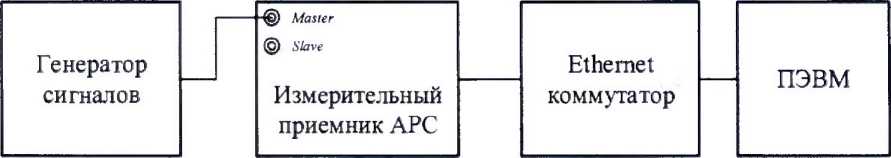

Рисунок 3. Схема подключения для проверки уровня избирательности, уровня спектральной плотности мощности фазовых шумов, динамического диапазона

  • 6.4.3.2 Измерения провести на частотах fn, определенных в п. 64.2.5, и мощности входного синусоидального сигнала Рвх = минус 16 дБмВт.

  • 6.4.3.3 Выполнить следующие настройки приемника:

  • - [preset]

  • - [top menu: freq: center: f„}

  • - [top menu: ampt: rf atten manual: 0 db]

  • - [top menu: freq: span: 5 kHz]

  • - [top menu: bw: rbw: rbw manual: 100 Hz]

  • - [top menu: trace: trace 1: average]

  • - [top menu: marker: marker 1: max peak]

  • - [top menu: marker: marker 2: max peak: next peak],

  • 6.4.3.4 Зафиксировать максимальное значение уровня мощности сигнала в поле маркера 1 (Ру) и маркера 2 (Рр), дБмВт.

Проверить выполнение условия (3):

Д-Р2>55,дБ.                                 (3)

Если Р}2< 55 дБ, то необходимо уменьшать Р& пока не выполнится условие.

  • 6.4.3.5 Рассчитать динамический диапазон измерений уровня сигнала по формуле (4):

    Р ■

    Г noise

    (4)

где Рnoise - уровень собственных шумов приемника, определенный в п. 6.3.2.5 Результаты измерений зафиксировать в протоколе.

  • 6.4.3.6 Повторить 6.4.3.3 - 6.4.3.5 для остальных частот ^, определенных в п. 6.4.2.5.

  • 6.4.3.7 Выполнить измерения по входу 2 (Slave). Повторить п.п. 6.4.3.1 - 6.4.3.6 для Slave.

  • 6.4.3.8 Результаты поверки считать положительными, если динамический диапазон измерений приемника не менее значений, указанных в таблице 6.

Таблица 6 - Динамический диапазон приемника

Диапазон частот

Значение, дБ

от 8 кГц до включ. 1 МГц

124

от св. 1 до включ. 100 МГц

139

от св. 0,1 до включ. 8,0 ГГц

148

от св. 8 до включ. 13 ГГц

144

от св. 13,0 до 13,5 ГГц

139

6.4.4 Определение уровня избирательности
  • 6.4.4.1 Выполнить измерения по входу 1 (Master). Подключить интерфейсные выходы Master и Slave через Ethernet коммутатор к ПЭВМ, запустить программу для Master MWR_GUI.exe.

Определение уровня подавления соседних каналов приема производится по схеме, представленной на рисунке 3. Для измерений использовать генератор сигналов Agilent E8257D.

  • 6.4.4.2  Измерения проводить на частоте 1000 МГц и мощности входного синусоидального сигнала Рвх = -16 дБмВт.

  • 6.4.4.3 Выполнить следующие настройки приемника:

  • - [preset]

  • - [top menu: freq: center: 1000 MHz]

  • - [top menu: ampt: rf atten auto]

  • - [top menu: bw: if bw: 20 MHz]

  • - [top menu: freq: span: 40 MHz]

  • - [top menu: bw: rbw: rbw manual: 100 Hz]

  • - [top menu: trace: trace 1: average]

  • - [top menu: marker: marker 1: 1000 MHz]

  • - [top menu: marker: marker 2: 1020 MHz]

  • - [top menu: marker: marker 3: 980 MHz].

  • 6.4.4.4 Зафиксировать максимальное значение уровня мощности сигнала в поле маркера 1 (Pi), маркера 2 (Рз), маркера 3 (Рз) дБмВт.

Вычислить значения уровней подавления соседнего канала приема по формуле (5):

(5)

Результаты измерений зафиксировать в протоколе.

  • 6.4.4.5 Выполнить следующие настройки приемника:

  • - [preset]

  • - [top menu: freq: center: 1000 MHz]

  • - [top menu: ampt: rf atten auto]

  • - [top menu: bw: if bw: 260 MHz]

  • - [top menu: freq: span: 400 MHz]

  • - [top menu: bw: rbw: rbw manual: 100 Hz]

  • - [top menu: trace: trace 1: average]

  • - [top menu: marker: marker 1: 1000 MHz]

  • - [top menu: marker: marker 2: 1200 MHz]

  • - [top menu: marker: marker 3: 800 MHz].

  • 6.4.4.6 Зафиксировать максимальное значение уровня мощности сигнала в поле маркера 1 (Pi), маркера 2 (Р2), маркера 3 (Рз) дБмВт. Вычислить значения уровней подавления соседнего канала приема по формуле 5. Результаты измерений зафиксировать в протоколе.

  • 6.4.4.7 Выполнить измерения по входу 2 (Slave). Повторить п.п. 6.4.4.2 - 6.4Л.6 для Slave.

  • 6.4.4.8 Результаты поверки считать положительными, если уровни подавления соседнего канала приема Qc* составляют не менее 90 дБ.

6.4.5 Определение уровня спектральной плотности мощности фазовых шумов
  • 6.4.5.1 Выполнить измерения по входу 1 (Master). Подключить интерфейсные выходы Master и Slave через Ethernet коммутатор к ПЭВМ, запустить программу для Master MWR_GUI.exe.

Собрать схему, представленную на рисунке 3. Для измерений использовать генератор сигналов Agilent E8257D.

  • 6.4.5.2 Измерения проводить на частоте входного сигнала 1 ГГц (для всех модификаций) и 10 ГГц (для модификации «АРС-13-2») при отстройке от частоты входного сигнала 10 кГц и мощности входного синусоидального сигнала Рвх = 0 дБмВт.

  • 6.4.5.3 Выполнить следующие настройки приемника, задав параметры {SPAN}, {RBW} и в соответствии с таблицей 7:

  • - [preset]

  • - [top menu: freq: center: 1000 MHz]

  • - [top menu: ampt: rf atten manual: 25 db]

  • - [top menu: freq: span: {span}]

  • - [top menu: bw: rbw: rbw manual: {rbw}]

  • - [top menu: trace: trace 1: average]

  • - [top menu: marker: marker 1: max peak]

  • - [top menu: marker: marker 2: {1000 MHz + Д^е(}].

Таблица 7 - Настройки приемника для измерений СПМ фазового шума

Модификации

Fbx, ГГц

A™ ^offset

SPAN

RBW

с опцией MWR-ULPN

APC-4-2/APC-8-2/APC-10-2/APC-13-2

1

10 кГц

25 кГц

100 Гц

APC-13-2

10

10 кГц

25 кГц

100 Гц

без опции MWR-ULPN

APC-4-2/APC-8-2/APC-10-2/APC-13-2

1

10 кГц

25 кГц

100 Гц

APC-13-2

10

10 кГц

25 кГц

100 Гц

Зафиксировать значение уровня мощности входного сигнала в поле маркера 1 Li, дБмВт.

Зафиксировать значение уровня мощности сигнала в поле маркера 2 Гл дБмВт.

Рассчитать значение относительной спектральной плотности мощности фазовых шумов (в полосе 1 Гц) на частоте 1 ГГц при отстройке от несущей 10 кГц по формуле (6):

Kfomcmp) = (Л - А)-10-1оё(ЛВ^), дБн/Гц.                       (6)

Результаты измерений зафиксировать в протоколе.

  • 6.4.5.4 Повторить п.п. 6.4.5.2 - 6.4.5.3 для частоты сигнала 10 ГГц (для модификаций «АРС-10» и «АРС-13»).

Результаты измерений зафиксировать в протоколе.

  • 6.4.5.5 Выполнить измерения по входу 2 (Slave). Повторить п.п. 6.4.5.2 - 6.4.5.4 для Slave.

  • 6.4.5.6 Результаты поверки считать положительными, если измеренные соответствуют таблице 8.

Таблица 8 - Спектральная плотность мощности фазового шума

Уровень спектральной плотности мощности фазовых шумов на отстройке 10 кГц от несущей, дБн/Гц, не более:

Значение характеристики

с опцией MWR-ULPN

для несущей 1 ГГц (для всех модификаций)

-130

для несущей 10 ГГц (для модификации «АРС-13/2»)

-110

без опции MWR-ULPN

для несущей 1 ГГц (для всех модификаций)

-107

для несущей 10 ГГц (для модификации «АРС-13/2»)

-90

6.4.6 Определение максимальной ширины полосы пропускания
  • 6.4.6.1 Выполнить измерения по входу 1 (Master). Подключить интерфейсные выходы Master и Slave через Ethernet коммутатор к ПЭВМ, запустить программу для Master MWR_GUI.exe.

Собрать схему, представленную на рисунке 3. Для измерений использовать генератор сигналов Agilent E8257D.

  • 6.4.6.2 Измерения провести на частоте входного сигнала 1 ГГц и мощности входного синусоидального сигнала Рвх - минус 16 дБмВт. С помощью программы установить гетеродин в режим фиксированной частоты.

  • 6.4.6.3 Установить на генераторе режим свипирования по частоте от 980 до 1020 МГц с шагом 1 Гц.

  • 6.4.6.4 Выполнить следующие настройки приемника:

  • - [preset]

  • - [top menu: freq: center: 1000 MHz]

  • - [top menu: ampt: rf atten auto]

  • - [top menu: bw: if bw: 20 MHz]

  • - [top menu: freq: span: 40 MHz]

  • - [top menu: bw: rbw: rbw manual: 100 Hz]

  • - [top menu: trace: trace 1: max hold]

  • - [top menu: marker: marker 1: 1000 MHz]

Установить marker 2 и marker 3 по уровню 3 дБ от marker 1.

  • 6.4.6.5 Измерить полосу пропускания тракта ПЧ при фильтре 20 МГц. Результаты измерений зафиксировать в протоколе испытаний.

  • 6.4.6.6 Установить на генераторе режим свипирования по частоте от 800 до 1200 МГц, с шагом 1 Гц.

  • 6.4.6.7 Выполнить следующие настройки приемника:

  • - [preset]

  • - [top menu: freq: center: 1000 MHz]

  • - [top menu: ampt: rf atten auto]

  • - [top menu: bw: if bw: 260 MHz]

  • - [top menu: freq: span: 400 MHz]

  • - [top menu: bw: rbw: rbw manual: 100 Hz]

  • - [top menu: trace: trace 1: max hold]

  • - [top menu: marker: marker 1: 1000 MHz]

Установить marker 2 и marker 3 по уровню 3 дБ от marker 1.

  • 6.4.6.8 Измерить полосу пропускания тракта ПЧ при фильтре 260 МГц. Результаты измерений зафиксировать в протоколе испытаний.

  • 6.4.6.9 Выполнить измерения по входу 2 (Slave). Повторить п.п. 6.4.6.2 - 6.4.6.8 для Slave.

  • 6.4.6.10 Результаты поверки считать положительными, если измеренные значения максимальной ширины полосы пропускания не менее 260 МГц.

6.4.7 Определение диапазона рабочих частот
  • 6.4.7.1 Определение диапазона рабочих частот провести по результатам выполнения п.п. 6.4.1 и 6.4.3.

  • 6.4.7.2 Результаты поверки считать положительными, если диапазон рабочих частот приемника составляет от 8 кГц до 13,5 ГГц, динамический диапазон изменений в диапазоне от 124 до 148 дБ, а значение погрешности измерения уровня сигнала находится в пределах ±2.0 дБ.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 При положительных результатах поверки на приемник выдается свидетельство установленной формы.

  • 7.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 7.3 Знак поверки наносится на корпус приемника в виде наклейки и в свидетельство о поверке в виде оттиска клейма.

  • 7.4 При отрицательных результатах поверки приемник бракуется и направляется в ремонт. На забракованный приемник выдается извещение о непригодности к применению с указанием причин забракования.

    К. Черняев

    А. Чадин

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Начальник лаборатории

ФГБУ «ГНМЦ» Минобороны России

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
