Настоящая методика поверки распространяется на токосъемники измерительные ТК (далее - токосъемники), изготавливаемые обществом с ограниченной ответственностью «ИЗМЕРИЛОВКА», г. Москва, и устанавливает объём, методы и средства первичной и периодической поверок.

При проведении поверки необходимо руководствоваться эксплуатационной документацией на токосъемники «Токосъемники измерительные ТК. Руководство по эксплуатации» (далее - ЛТМВ.422499.003 РЭ).

Необходимо обеспечение прослеживаемости токосъемников к государственным первичным эталонам единиц величин посредством использования аттестованных (поверенных) в установленном порядке средств поверки.

По итогам проведения поверки должна обеспечиваться прослеживаемость токосъемников:

  • - к государственному первичному эталону единицы времени и частоты ТЭТ 1-2018;

  • - к государственному первичному специальному эталону единицы силы электрического тока в диапазоне частот 20 - 1 106 Гц ГЭТ 88-2014;

  • - к государственному первичному специальному эталону единицы электрического напряжения в диапазоне частот 10 - 3 • 107 Гц ГЭТ 89-2008;

  • - к государственному первичному специальному эталону единицы электрического напряжения в диапазоне частот 3 • 107 - 2 • 109 Гц ГЭТ 27-2009

Методика поверки реализуется посредством методов прямых измерений.

1 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1. Таблица 1.1 - Операции поверки

Наименование операций

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6

+

-

2 Подготовка к поверке и опробование

7

+

+

3 Определение метрологических характеристик

8

3.1 Определение частотного диапазона, коэффициента калибровки и абсолютной погрешности коэффициента калибровки

8.1

+

+

3.2 Определение коэффициента передачи и абсолютной погрешности коэффициента передачи в 50 Ом цепи в режиме инжекции переменного тока (для модификаций ИРМ-600М и ИРМ-400М)

8.2

+

+

  • 1.2 Поверка токосъемников осуществляется аккредитованными в установленном порядке юридическими лица и индивидуальные предприниматели.

  • 1.3 Допускается проведение поверки на в ограниченном частотном диапазоне, который используется при эксплуатации по соответствующим пунктам настоящей методики поверки. Соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке на основании решения эксплуатирующей организации.

2 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.1.

Таблица 2.

- Средства поверки

Номер пункта методики поверки

Наименование рабочего эталона или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

Основные средства поверки

7.3, 7.4

Анализатор цепей векторный С2420, диапазон частот от 0,1 МГц до 20 ГГц, диапазон измерений модуля коэффициента передачи в диапазоне частот, дБ: от 100 кГц до 1 МГц - от минус 100 до 0; свыше 1 МГц до 20 ГГц - от минус 120 до плюс 10; пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи ±0,3 дБ

7.3, 7.4

Генератор сигналов произвольной формы 33210А, диапазон частот от 1 мГц до 10 МГц, диапазон установки выходного напряжения переменного тока от 3,5 мВ до 3,5 В, пределы допускаемой относительной погрешности установки частоты выходного сигнала ±0,002 % до 132 дБмкВ

7.3, 7.4

Мультиметр цифровой 34401 А, диапазон измерений напряжения переменного тока от 0 мкВ до 750 В, пределы допускаемой относительной погрешности измерений ±0,6 % в частотном диапазоне от 1 кГц до 100 кГц

7.3, 7.4

Шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110А, диапазон частот при измерении напряжения от 10 Гц до 400 кГц, диапазон измерений напряжения переменного тока от 0 до 140 дБ мкВ, пределы допускаемой относительной погрешности измерений 2 % в частотном диапазоне от 10 Гц до 45 кГц, ±5 % в частотном диапазоне от 45 до 400 кГц

Вспомогательные средства поверки

7.3, 7.4

Аттенюатор резистивный фиксированный Д2-31, величина ослабления 10 дБ

7.3, 7.4

Нагрузка согласованная 50 Ом

7.3, 7.4

Калибровочное устройство по ГОСТ Р 51317.4.6

  • 2.2 Применяемые при поверке средства измерений (СИ) должны быть поверены и иметь свидетельства о поверке.

  • 2.3 Допускается применение других средств поверки, обеспечивающих определение метрологические характеристики с требуемой точностью.

3 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, аттестованные на право проведения поверки.

4 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 4.1 При проведении поверки следует соблюдать требования ГОСТ 12.3.019-80 и требования безопасности, устанавливаемые эксплуатационной документацией на поверяемые токосъемники и используемое при поверке оборудование.

5 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 5.1 Поверку проводить при условиях:

  • - температура окружающего воздуха от 15 до 25 °C;

  • - атмосферное давление от 84 до 106,7 кПа;

  • - относительная влажность окружающего воздуха от 30 до 80 %;

  • - напряжение сети питания от 198 до 242 В;

  • - частота сети питания от 49,5 до 50,5 Гц.

6 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ
  • 6.1 Перед распаковыванием токосъемник необходимо выдержать в течение 4 ч в теплом сухом помещении при температуре окружающего воздуха от плюс 15 до плюс 25 °C.

  • 6.2  Распаковать токосъемник, произвести внешний осмотр и установить выполнение следующих требований:

  • - соответствие комплектности и маркировки токосъемника ЛТМВ.422499.003 РЭ;

  • - отсутствие видимых механических повреждений (в том числе дефектов покрытий), при которых эксплуатация недопустима;

  • - отсутствие ослабления крепления элементов конструкции;

  • - отсутствие изломов и повреждений кабелей.

  • 6.3   Результаты поверки считать положительными, если указанные в 6.2 требования выполнены, надписи и обозначения маркировки токосъемника имеют четкое видимое изображение.

В противном случае дальнейшие операции не выполняют, а токосъемник признают непригодным к применению.

7 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 7.1 Подготовка к поверке

    • 7.1.1  Поверитель должен изучить эксплуатационные документы на поверяемые токосъемники и используемые средства поверки.

    • 7.1.2 Перед проведением поверки используемое при поверке оборудование должно быть подготовлено к работе в соответствии с эксплуатационной документацией на него.

  • 7.2   Опробование

    • 7.2.1 Собрать схему измерений в соответствии с рисунком 8.1.

    • 7.2.2 Установить выходное напряжение генератора (33210 А на нагрузку 50 Ом) равным 3,5 В на частоте 100 кГц.

    • 7.2.3 Результаты опробования считать положительными, если показания анализатора спектра ЭКОФИЗИКА 110А будут не менее 70 дБ (мкВ).

В противном случае дальнейшие операции не выполняют, а токосъемник признают непригодным к применению.

8 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1  Определение частотного диапазона, коэффициента калибровки и абсолютной погрешности коэффициента калибровки

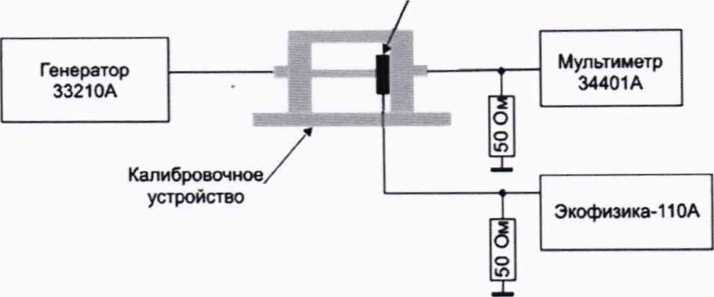

    • 8.1.1 Собрать схему измерений в соответствии с рисунком 8.1.

      Токосъемник

Рисунок 8.1

  • 8.1.2 Шумомер-виброметр, анализатор спектра ЭКОФИЗИКА 110А (далее «ЭКОФИЗИКА 110А») установить в режим «Селективный микровольтметр».

  • 8.1.3 Установить выходное напряжение генератора (Urms на нагрузку 50 Ом) равным 3,5 В.

    8.1.4 Устанавливая частоту генератора в соответствии с таблицей 8.1 (в зависимости от модификации токосъемника) провести измерения по методике, изложенной в пп. 8.1.5 - 8.1.8.

Таблица 8.1

Модификация

Частота, кГц

ТК-16М

0,01; 0,03; 0,063; 0,1; 0,3; 1; 9; 16; 100

ТК-20М, ИРМ-600М

0,01; 0,1; 0,3; 3; 9; 40; 100; 200

ТК-400ММ, ТК-400МБ, ТК-400МА*, ИРМ-400М

9; 40; 100; 200

тк-юоом

3; 9; 40; 100; 200

* Для модификации ТК-400МА измерения проводить в активном и пассивном режимах

8.1.5 Записать показания вольтметра В7-78  (/к, В, и «ЭКОФИЗИКА 110А»

t/n, дБ (мкВ), в таблицу 7.2.

Таблица 8.2

Частота

Значение напряжения на выходе калибровочного устройства №,в

Значение напряжения на выходе пробника, (7/7, дБ (мкВ)

Рассчитанное значение коэффициента калибровки, К, дБ (См)

Паспортное значение коэффициента калибровки Кном, дБ (См)

Полученные значения абсолютной погрешности коэффициента калибровки, А, дБ

1

2

3

4

5

6

  • 8.1.6 Рассчитать коэффициент калибровки Кизм, дБ (См), по формуле (1):

Кизм= 20 lg (106 Uk) - Un - 20 lg R,                             (1)

где R- сопротивление нагрузки 50 Ом.

  • 8.1.7 Рассчитать абсолютную погрешность коэффициента калибровки А, дБ, по формуле (2):

& = Кцзм — К ном »                              (2)

где Кном - паспортное значение коэффициента калибровки.

  • 8.1.8 Результаты расчетов занести в таблицу 8.2.

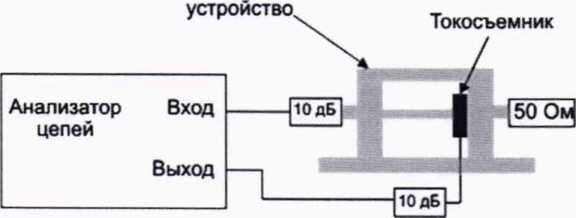

  • 8.1.9 Собрать схему измерений в соответствии с рисунком 8.2.

Калибровочное устройство^

Токосъемник

Рисунок 8.2

  • 8.1.10 Установить анализатор цепей в режим измерений модуля коэффициента передачи в диапазоне частот в соответствии с таблицей 8.3.

Таблица 8.3

Модификация

Диапазон частот, МГц

Частота, МГц

ТК-20М

от 0,1 до 20

0,3; 1; 3; 5; 10; 15; 20

ТК-400ММ, ТК-400МБ,

ТК-400МА*, ИРМ-400М

от 0,1 до 400

0,3; 1; 5; 10; 30; 100; 150; 200; 250; 300; 350;400

ТК-1000М

от 0,1 до 1000

0,3; 1; 5; 10; 30; 100; 200; 300; 400; 500; 600;700; 800; 1000

ИРМ-600М

от 0,1 до 600

0,3; 1; 5; 10; 30; 100; 200; 250; 300; 350;

400;450; 500; 550; 600

* Для модификации ТК-4

ООМА измерения проводить в активном и пассивном режимах

  • 8.1.11  На анализаторе цепей выполнить процедуру калибровка на перемычку.

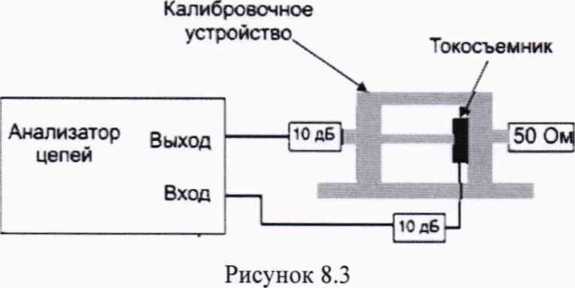

  • 8.1.12  Собрать схему измерений в соответствии с рисунком 8.3.

  • 8.1.13  Провести измерения коэффициента передачи К, дБ, на частотах указанных в таблице 8.3.

  • 8.1.14  Рассчитать коэффициент калибровки Кизм, дБ (См), по формуле (3):

Я/пл/= - К - 20 1g Я,                               (3)

где R- сопротивление нагрузки 50 Ом.

  • 8.1.15 Рассчитать абсолютную погрешность коэффициента калибровки А, дБ, по формуле (2).

  • 8.1.16 Результаты расчетов занести в таблицу 8.4.

Таблица 8.4

Частота,

МГц

Значение коэффициента передачи, #,ДБ

Значение коэффициента калибровки, Кизм, дБ (См)

Паспортное значение коэффициента калибровки Кном, дБ (См)

Полученные значения абсолютной погрешности коэффициента калибровки, Л, дБ

1

2

3

4

5

  • 8.1.17 Результаты поверки считать положительными, если для измеренных значений коэффициента калибровки для всех частотных точек, приведенных в графе 3 таблиц 8.2 и 8.4, значения абсолютной погрешности коэффициента калибровки, приведенные в графе 5 таблиц

  • 8.2 и 8.4, находятся в пределах ±2 дБ.

В противном случае дальнейшие операции не выполняют, а токосъемник признают непригодным к применению.

  • 8.2 Определение коэффициента и абсолютной погрешности коэффициента передачи в 50 Ом цепи в режиме инжекции переменного тока (для модификаций ИРМ-600М и ИРМ-400М)

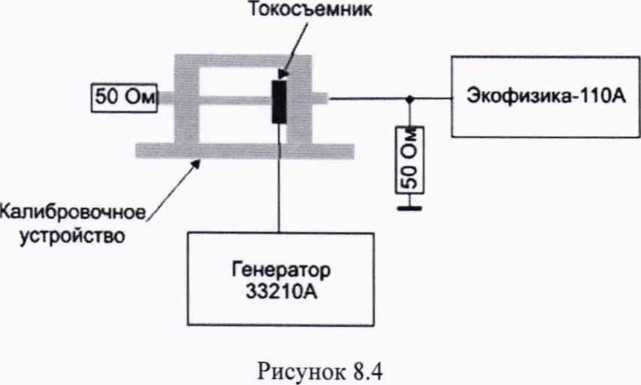

  • 8.2.1 Собрать схему измерений в соответствии с рисунком 8.4.

  • 8.2.2 Шумомер-виброметр, анализатор спектра «ЭКОФИЗИКА 110А» установить в режим «Селективный микровольтметр».

  • 8.2.3 Установить выходное напряжение генератора (Urms на нагрузку 50 Ом) U2 равным 3,5 В.

  • 8.2.4 Устанавливая частоту генератора в соответствии с таблицей 8.3 (в зависимости от модификации токосъемника) провести измерения по методике, изложенной в пп. 8.2.5 - 8.2.8.

8.2.5 Записать показания «ЭКОФИЗИКА 110А» UKU, дБ (мкВ), в таблицу 8.5.

Таблица 8.5

Частота, МГц

Измеренное значение коэффициента передачи, Ки, дБ

Паспортное значение коэффициента передачи Кин11Л1, дБ

Полученные значения абсолютной погрешности, Ди, дБ

1

2

3

4

  • 8.2.6 Рассчитать коэффициента передачи в 50 Ом цепи в режиме инжекции переменного тока Ки, дБ, по формуле (4):

Ku=Unu -201g(106UJ   ,                      (4)

  • 8.2.7 Результаты расчетов занести в таблицу 8.6.

  • 8.2.8 Рассчитать абсолютную погрешность коэффициента передачи

    в 50 Ом цепи Ди, дБ, по

    формуле (5):

    1Z

    (5)

где Кино^ - паспортное значение коэффициента передачи в 50 Ом цепи.

  • 8.2.9 Собрать схему измерений в соответствии с рисунком 8.5.

    Анализатор цепей

    Вход

    Выход

    и__

    —ho дБ -J

Рисунок 8.5

  • 8.2.10  Установить анализатор цепей в режим измерений модуля коэффициента передачи в диапазоне частот в соответствии с таблицей 8.3.

  • 8.2.11  На анализаторе цепей выполнить процедуру калибровка на перемычку.

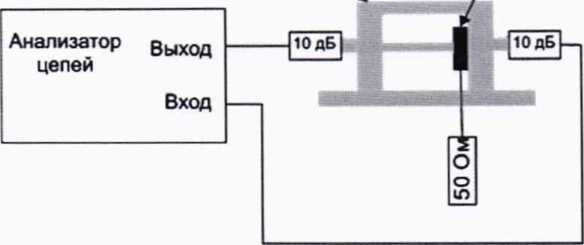

  • 8.2.12  Собрать схему измерений в соответствии с рисунком 8.6.

    Калибровочное

    Рисунок 8.6

  • 8.2.13  Провести измерения коэффициента передачи в 50 Ом цепи в режиме инжекции переменного тока Ки, дБ на частотах, указанных в таблице 8.3.

  • 8.2.14  Рассчитать абсолютную погрешность коэффициента передачи в 50 Ом цепи Ди, дБ, по формуле (5).

8.2.15 Результаты измерений и вычислений занести в таблицу 8.6.

Таблица 8.6

Частота, МГц

Измеренное значение коэффициента передачи, Ки, дБ

Паспортное значение коэффициента передачи Кинаи, дБ

Полученные значения абсолютной погрешности, Ди, дБ

1

2

3

4

8.2.16 Результаты поверки считать положительными, если для измеренных значений коэффициента передачи (в 50 Ом цепи в режиме инжекции переменного тока для всех частотных точек), приведенных в графе 2 таблиц 8.5 и 8.6, значения абсолютной погрешности коэффициента передачи, приведенные в графе 4 таблиц 8.5 и 8.6, находятся в пределах ±3 дБ.

В противном случае дальнейшие операции не выполняют, а токосъемник признают непригодным к применению.

9 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 9.1 При положительных результатах поверок по пунктам разделов 6-8 , токосъемник признаётся пригодной к применению (подтверждено соответствие метрологическим требованиям).

  • 9.2 При отрицательных результатах поверок по пунктам разделов 6-8 , токосъемник признаётся непригодной к применению (не подтверждено соответствие метрологическим требованиям).

10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 10.1 Токосъемник признается годным, если в ходе поверки все результаты поверки положительные.

  • 10.2 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

  • 10.3 При положительных результатах поверки по заявлению владельца токосъемника или лица, предъявившего его на поверку, на токосъемник наносится знак поверки, и (или) выдается свидетельство о поверке, и (или) в формуляр токосъемника вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.

  • 10.4 При выполнении поверки в ограниченном объеме (см п. 1.2) в свидетельстве о поверке указывается частотный диапазон, для которого была произведена поверка.

  • 10.5  При отрицательных результатах поверки токосъемник к применению не допускается и на него оформляется извещение о непригодности к применению установленной формы с указанием причин забракования.

    О.В. Каминский
