УТВЕРЖДАЮ

Первый заместитель генерального

директора - заместитель по научной работе НИИФТРИ»

Н. Щипунов

2016 г.

Комплексы аппаратно-программные контроля и фотовидеофиксации нарушений правил дорожного движения с системой распознавания государственных регистрационных знаков «СТРИЖ-С01»

Методика поверки

4278-001-17195054-2015 МП

СОДЕРЖАНИЕ

Стр.

Операции поверки

Средства поверки

Требования квалификации поверителей

Требования безопасности

Условия поверки

Проведение поверки

Оформление результатов поверки

Настоящая методика распространяется на Комплексы аппаратно-программные контроля и фотовидеофиксации нарушений правил дорожного движения с системой распознавания государственных регистрационных знаков «СТРИЖ-С01» (в дальнейшем комплекс «СТРИЖ-СО 1») и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 2 года.

1 Операции поверки
  • 1.1 При проведении поверки должны производиться операции, указанные в таблице

1.

Таблица 1- Операции поверки

Наименование операций поверки

Номер пункта методики поверке

Проведение операций при

первичной поверке (ввозе по импорту)

Периодической поверке

1 Внешний осмотр.

6.1

Да

Да

2 Опробование.

6.2

Да

Да

3 Идентификация программного обеспечения (ПО)

6.3

Да

Да

4 Определение метрологических характеристик

4.1 Определение абсолютной погрешности измерения скорости в диапазоне от 20 до 100 км/ч, относительной погрешности измерения скорости в диапазоне от 100 до 250 км/ч

6.4

Да

Да

  • 1.2 При отрицательных результатах поверки по любому пункту таблицы 1 измеритель скорости бракуется и направляется в ремонт.

2 Средства поверки.
  • 2.1 Рекомендуемые средства поверки приведены в таблице 2.

Таблица 2

Номер пункта НД по поверке

Наименование и тип основного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки.

6.4

Установка для поверки измерителей скорости движения транспортных средств радиолокационных П1-25. Пределы допускаемой абсолютной погрешности имитации скорости ±0.03 км/ч

  • 2.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой погрешностью.

  • 2.3 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или оттиск поверительного клейма на приборе или в документации.

3 Требования безопасности.
  • 3.1 При проведении поверки должны быть соблюдены меры безопасности, указанные в инструкциях по эксплуатации средств измерений, используемых при поверке и требования СанПин 2.2.4/2.1.8-055-96.

4 Условия поверки
  • 4.1 Внешний осмотр, а также опробование измерителя скорости проводится на месте его установки. Определение метрологических характеристик радиолокационного блока проводится в лабораторных условиях.

  • 4.2 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (20±5) °C,

  • - относительная влажность воздуха (30-80) %,

  • - атмосферное давление (630-795) мм рт.ст.,

  • - напряжение сети (220±4,4) В,

  • - частота сети (50±0,5) Гц с содержанием гармоник не более 5 %.

  • 4.3 Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе "Использование по назначению" документа «Комплексы аппаратно-программные контроля и фотовидеофиксации нарушений правил дорожного движения с системой распознавания государственных регистрационных знаков «СТРИЖ-СО 1 » Руководство по эксплуатации» и аналогичных разделах руководств по эксплуатации (РЭ) средств измерений, используемых при поверке.

5 Подготовка к поверке
  • 5.1  Поверка комплекса «СТРИЖ-СО 1» проводится в два этапа. Первый этап проводится на месте установки комплекса «СТРИЖ-СО 1» и заключается во внешнем осмотре, опробовании и идентификации ПО комплекса «СТРИЖ-СО 1». На втором этапе проводится поверка радиолокационного блока комплекса в лабораторных условиях.

  • 5.2  Подготовка к поверке на первом этапе заключается в подготовке вспомогательных средств для удобного доступа к комплексу «СТРИЖ-СО 1» на месте его установки.

  • 5.3 Подготовка к поверке на втором этапе заключается в подготовке установки для поверки измерителей скорости движения транспортных средств радиолокационных П1-25 к проведению работы согласно документу «Установка для поверки измерителей скорости движения транспортных средств радиолокационных П1-25. Руководство по эксплуатации» МГФК. 411723.002 РЭ.

  • 5.4 При работе в лабораторных условиях убедиться в наличии защитного заземления всех включенных приборов.

6 Проведение поверки
  • 6.1 Внешний осмотр

При проведении внешнего осмотра проверить:

  • - комплектность комплекса «СТРИЖ-СО 1»;

  • - отсутствие механических повреждений;

  • - состояние соединительных кабелей;

  • - исправность и чистоту разъемов.

Комплексы «СТРИЖ-СО 1» неукомплектованные и имеющие дефекты, бракуются и направляются в ремонт.

  • 6.2 Опробование.

При опробовании проверить работоспособность комплекса «СТРИЖ-СО 1».

Комплекс «СТРИЖ-СО 1» включить, согласно руководству по эксплуатации, установить минимальный порог скорости равный 20 км/ч. После прохождении через зону действия радиолокационного сенсора транспортного средства, превысившего минимальный порог скорости, проверить функционирование световой вспышки и цифровой фотовидеокамеры.

Результаты опробования считать положительными, если появляется фотография транспортного средства, превысившего минимальный порог скорости.

  • 6.3 Идентификация ПО комплекса «СТРИЖ-С01»

После включения комплекса «СТРИЖ-СО 1» по истечении 15 секунд комплекс отобразит экран авторизации и авторизировавшись оператор должен подтвердить правильность изменения настроек. Для контроля работоспособности после перехода в основное меню обязательно прохождение процедуры автоматического теста. После успешного завершения теста индицируется соответствующее сообщение и становится доступна пиктограмма «измерение» в основном меню. В информационном окне отобразится название комплекса, версия АПК, контрольная сумма и системная контрольная сумма.

Запустить программу для считывания данных с радиолокационного блока комплекса «СТРИЖ-СО 1». На экране компьютера появится информационное окно обслуживания радиолокационного блока комплекса «СТРИЖ-СО 1» на дисплее отобразится информация о программном продукте комплекса.

Сведения об идентификационных данных ПО сравнить с данными, указанными в ниже:

Программное обеспечение «СТРИЖ-С01»

Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СТРИЖ-СО 1

Номер версии,

не ниже SC3.1.03.C.101013

Цифровой идентификатор ПО

-

Таблица 2 - Автономное ПО для считывания данных с радиолокационного блока

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RobotRadarTest

Номер версии (идентификационный номер) ПО

не ниже V1.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Результаты идентификации ПО считать положительными, если идентификационные данные ПО совпадают с данными таблиц.

6.4. Определение метрологических характеристик

  • 6.4.1 Определение абсолютной погрешности измерения скорости в диапазоне от 20 до 100 км/ч, относительной погрешности измерения скорости в диапазоне от 100 до 250 км/ч

  • 6.4.1.1 Включить установку для поверки измерителей скорости движения транспортных средств радиолокационных П1-25 согласно ее руководству по эксплуатации. Общий вид установки для поверки измерителей скорости движения транспортных средств радиолокационных П1-25 показан на рисунке 5.

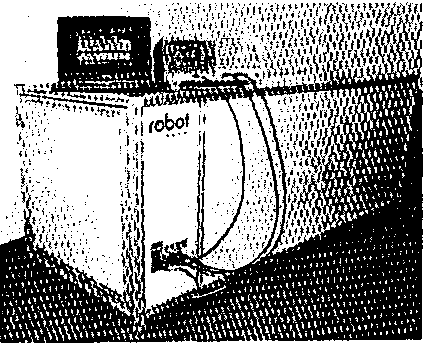

Рисунок 5 - Установка для поверки измерителей скорости движения транспортных средств радиолокационных П1-25

  • 6.4.1.2 Разместить радиолокационный блок измерения скорости из состава комплекса «СТРИЖ-СО 1» в ложементе под углом 20° как показано на рисунке 6.

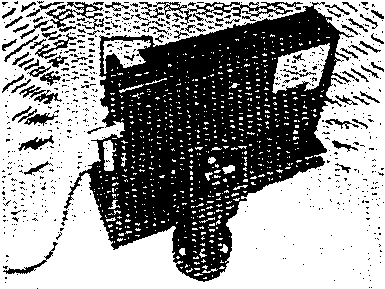

    Рисунок 6 - Размещение радиолокационного блока комплекса «СТРИЖ-СО 1» в ложементе.

  • 6.4.2.3 Включить питание компьютера, а также генератора Tektronix AFG 3022, и дать приборам прогреться в течении 20 мин. Включить программу «RobotRadarTest V1.0» считывания данных радиолокационного блока измерителя скорости. На экране компьютера появится информационное окно обслуживания радиолокационного блока измерителя скорости как показано на рисунке 7.

- ..... - ........____ 1 ........... ; ~ ;...............

■        | У У Т Тклв               : |ссм ’   3 ■            I             Owckrj’T j                     r : j i

Mnetur-wnertf — ■— — — — — - —\         ~                 .........'                 ■       - •• •— •

niecbyv Spftoef '  ’                      . OiiMrc» ______ Laft>b -                 Ansfe. ■

| .   |     ~km/h f m Г ~m Г •:

_J !

.        C<ji»i4»xc*'er> -

I

/Logft# • —.....-..... -• .......... " _.....'......    .....

I ftonarr* Г

Рисунок 7 - Информационное окно обслуживания радиолокационного блока комплекса «СТРИЖ-СО 1»

Последовательно активировать кнопки «Connekt», «Init», «Start». Программа «RobotRadarTest VI.О» подготовлена для проведения измерений. Готовность программы к проведению измерений показана на рисунке 8.

авПвЫ _______

Dote. |       ■ Тите Г

< Лейв, p'es'tijje''

Fort---------- ~Ге*к>5

' |£omi

Osccnneot | SetalNt

Checksum;J

SWVetdort: J

Рисунок 8 - Готовность программы «RobotRadarTest VI.О» к проведению измерений

  • 6.4.2.4 Подготовить генератор Tektronix AFG 3022 к проведению измерений. Панель управления генератора и его дисплей отображения информации показаны на рисунке 9.

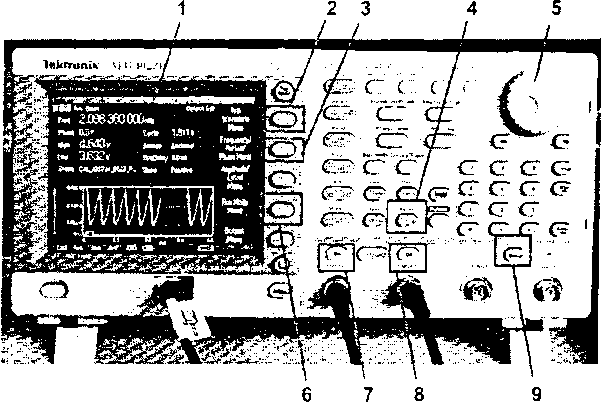

    Рисунок 9 - Панель управления генератора Tektronix AFG 3022

    • 1. Дисплей отображения информации

    • 2. Кнопка выбора формы генерируемого сигнала

    • 3. Кнопка выбора частоты/ периода/ фазы генерируемого сигнала

    • 4. Кнопка выбора режима работы генератора

    • 5. Навигатор выбора режима

    • 6. Кнопка выбора уровня амплитуды генерируемого сигнала

    • 7. Кнопка включения первого канала

    • 8. Кнопка включения второго канала

    • 9. Кнопка включения режима генерации

  • 6.4.2.5  Включить кнопку 4 выбора режима работы генератора, навигатором выбора режима 5 установить режим работы генератора «Внутренний». Включить кнопку выбора канала в положение «СН1». Кнопкой выбора формы генерируемого сигнала выбрать форму сигнала «синус», кнопкой «пачка» установить длительность пачки 0,7 мс.

  • 6.4.2.6 Включить кнопку 3 выбора частоты/ периода/ фазы генерируемого сигнала, навигатором выбора режима 5 установить выбор частоты. При помощи кнопок цифрового набора установить частоту 839,2 кГц, соответствующую значению имитируемой скорости 20 км/ч (в соответствии с таблицей 3).

  • 6.4.2.7 Включить кнопку 3 выбора частоты/ периода/ фазы генерируемого сигнала, навигатором выбора режима 5 установить выбор фазы. Значение фазы устанавить равным 0 °.

  • 6.4.2.8 Включить кнопку 6 выбора уровня амплитуды генерируемого сигнала. Установить минимальное значение амплитуды плюс 4,53 В, максимальное значение амплитуды 5,585 В.

  • 6.4.2.9 Включить кнопку выбора канала в положение «СН2». Последовательно проделать операции по п.п.6.4.1.3 - 6.4.1.8

  • 6.4.2.10 Включить кнопки 7 и 8 активирования первого и второго каналов соответственно.

  • 6.4.2.11 Одноразовое нажатие кнопки 9 включения режима генерирования имитирует прохождение транспортного средства в зоне действия измерителя скорости, формируя длительность пачки управляющих синусоидальных сигналов на частоте соответствующей имитируемой скорости равной 0,7 мсек.

  • 6.4.2.12  На экране компьютера в информационном окне считать значение измеренной скорости поверяемым измерителем скорости. В области «Measurement» программы «RobotRadarTest V1.0» отобразится измеренная скорость, как показано на рисунке 10.

Tmr

Teller-

Orecbon: Spewr

Рисунок 10 - Отображение измеренной скорости

  • 6.4.2.13 Последовательно проделать операции по п.п.6.4.2.3 - 6.4.2.12 для всех значений доплеровской частоты, соответствующих значениям имитируемой скорости указанным в таблице 3.

  • 6.4.2.14 Результаты поверки считать положительными, если измеренные значения скорости находятся в пределах, указанных в таблице 3.

Измеренная радиолокационным блоком измерений скорости скорость должна находится в пределах, указанных в таблице 3.

Таблица 3

Доплеровская частота, Гц

Значение имитируемой скорости, км/ч (на частоте 24,1 ГГц)

Минимальное значение имитируемой скорости, км/ч

Максимальное значение имитируемой скорости, км/ч

839,4

20

19

21

2098

50

49

51

4197

100

99

101

6295

150

148,5

151,5

8393

200

198

202

10492

250

247,5

252,5

7. Оформление результатов поверки
  • 7.1 На комплекс, прошедший поверку с положительными результатами, выдается свидетельство о поверке установленной формы.

  • 7.2 При отрицательных результатах поверки комплекс к применению не допускается и на него выдается извещение о непригодности с указанием причины забракования.

Заместитель начальника НИО-Ю -начальник НИЦ
