УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

Комплекс светобиологической безопасности испытательный UVIS 3000

Методика поверки

МП 027.М4-19

лавный метролог

«ВНИИОФИ»

С.Н. Негода «22» февраля 2019 г.

г. Москва

2019 г.

1 Введение

Настоящая методика распространяется комплекс светобиологической безопасности испытательный UVIS 3000 (далее - комплекс), предназначенный для измерений и оценки светобиологической безопасности ламп и ламповых систем, включая светильники, и устанавливает операции при проведении его первичной и периодической поверок.

Интервал между поверками 2 года.

2 Операции поверки

2.1 При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки

№ п/п.

Наименование операции

Номер пункта методики поверки

Обязательность выполнения

операции при

первичной поверке

периодической поверке

1

Внешний осмотр

8.1

Да

Да

2

Опробование

8.2

Да

Да

3

Подтверждение соответствия программного обеспечения

8.3

Да

Да

4

Определение метрологических характеристик

8.4

5

Определение диапазона измерений

СПЭО в диапазоне длин волн от 250 до 1650 нм

8.4.1

Да

Да

6

Расчет пределов допускаемой относительной погрешности измерений СПЭО в диапазоне длин волн от 250 до 1650 нм

8.4.2

Да

Да

7

Определение диапазона измерений яркости

8.4.3

Да

Да

8

Расчет пределов допускаемой относительной погрешности измерений яркости

8.4.4

Да

Да

  • 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

  • 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

3 Средства поверки
  • 3.1 При проведении первичной и периодических поверок применяются средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего метрологические и основные технические характеристики

Основные технические и (или) метрологические характеристики

8.3.1;

8.3.2

Вторичный эталон единиц спектральной плотности     энергетической     яркости,

спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 10,0 мкм по ГПС «Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения,     спектральной     плотности

энергетической     освещенности,     силы

излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической       освещенности       и

энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2815 (далее - ВЭТ СПЭО)

Диапазон измерений СПЭО от 1 103 до 210® Вт/м3.

Среднее        квадратическое

отклонение         результатов

измерений СПЭО при сличении эталона с государственным первичным эталоном от 0,5 до 3,0 % в зависимости от длины волны.

8.3.3

Вторичный эталон единицы яркости по ГОСТ 8.023-2014 (далее - ВЭТ Я)

Диапазон измерений яркости: от 10-4 до 104 кд/м2;

Среднее        квадратическое

отклонение         результатов

измерений единицы яркости при сличении      эталона      с

государственным   первичным

эталоном ± 0,5 %.

3.2 Средства поверки, указанные в таблице 2, должны быть аттестованы в установленном порядке.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.

4 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие настоящую методику и руководство по эксплуатации комплекса и средств поверки, имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н, прошедшие полный инструктаж по технике безопасности и прошедшие обучение на право проведения поверки по требуемым видам измерений.

5 Требования безопасности
  • 5.1 При проведении поверки следует соблюдать требования, установленные правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

  • 5.2 При выполнении поверки должны соблюдаться требования руководства по эксплуатации комплекса.

  • 5.3 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

  • 5.4 Комплекс не оказывает опасных воздействий на окружающую среду и не требует специальных мер по защите окружающей среды.

6 Условия поверки
  • 6.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды, С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

  • - напряжение питающей сети, В

    от+15 до +30 не более 85;

    от 84 до 107; от 198 до 242

  • 6.2 Помещение, где проводится поверка, должно быть чистым и сухим. В помещение не должно быть кислотных, щелочных и других газов, способных вызвать значительную коррозию металлов, а также газообразных органических растворителей (бензина и разбавителя), способных вызвать коррозию краски.

7 Подготовка к поверке
  • 7.1 Перед началом работы с комплексом необходимо внимательно изучить его руководство по эксплуатации.

  • 7.2 Проверить наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

  • 7.3 Открыть главные двери подвижной оперативной платформы, включить источник питания (общий) для включения всех приборов комплекса

  • 8 Проведение поверки

8.1 Внешний осмотр
  • 8.1.1 Проверку проводят визуально. Проверяют соответствие расположения надписей и обозначений требованиям технической документации; отсутствие механических повреждений на наружных поверхностях комплекса, влияющих на его работоспособность; чистоту гнезд, разъемов и клемм; состояние соединительных кабелей.

  • 8.1.2 Комплекс считается прошедшим операцию поверки, если корпуса составных частей и соединительные кабели и разъемы не повреждены, отсутствуют механические повреждения элементов конструкции.

8.2 Опробование
  • 8.2.1 Установить кварцевую галогенную лампу, откалиброванную на ВЭТ СПЭО, в комплекс.

  • 8.2.2 Включить спектрорадиометр и источник питания лампы

  • 8.2.3 Включить персональный компьютер и запустить программное обеспечение нажатием кнопок «start» —> «Programs» —> «EVERFINE» —> «UVIS-3000_2.00. XXX». На мониторе появится главный экран управления комплексом (рисунок 1).

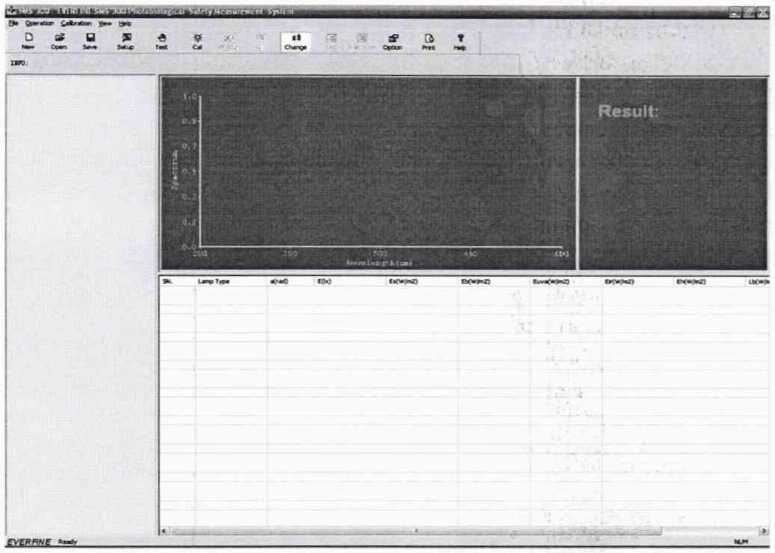

Рисунок 1 - Вид главного экрана

Л

Провести измерения, нажав кнопку Test .

  • 8.2.4 Комплекс считается прошедшим операцию поверки, если включение всех его компонентов прошло успешно и все органы управления работают исправно, а на мониторе компьютера отображаются значения измеренных параметров.

8.3 Подтверждение соответствия программного обеспечения
  • 8.3.1 Проверяют соответствие заявленных идентификационных данных программного обеспечения сведениям, приведенным в описании типа на комплекс.

Версия программного обеспечения отображается на экране монитора персонального компьютера при нажатии кнопок «Help» —* «About» в окне справки.

  • 8.3.2 Комплекс признается прошедшим операцию поверки, если идентификационные

данные программного обеспечения соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UVIS-3000

Номер версии (идентификационный номер) ПО

не ниже 2.00.ХХХ

Цифровой идентификатор ПО

-

  • 8.4 Определение метрологических характеристик

8.4.1 Определение диапазона измерений СПЭО в диапазоне длин волн от 250 до 1650 нм
  • 8.4.1.1 Проверить доступность приборов HAAS-2000 и СХ-2К через общий интерфейс управления комплексом, например через оператор "Setup" на панели инструментов. Для этого нажать «System setup» подменю «Operation», на мониторе появится диалоговое окно настройки системы, представленное на рисунках 2 (а и б).

В диалоговом окне выбрать следующие опции:

  • - «Comm Port»: Выбрать правильную коммуникацию для радиометров комплекса: PMS-700 и RD-2000;

  • - «Use filed stop»: Выбрать, если нужно уменьшит рассеиваемый свет;

  • - «Power meter»: Выбрать тип и порт измерителя мощности из выпадающего списка для автоматического получения данных;

  • - «Manual input parameter»: Выбрать, если требуется ввод параметров вручную.

а)

б)

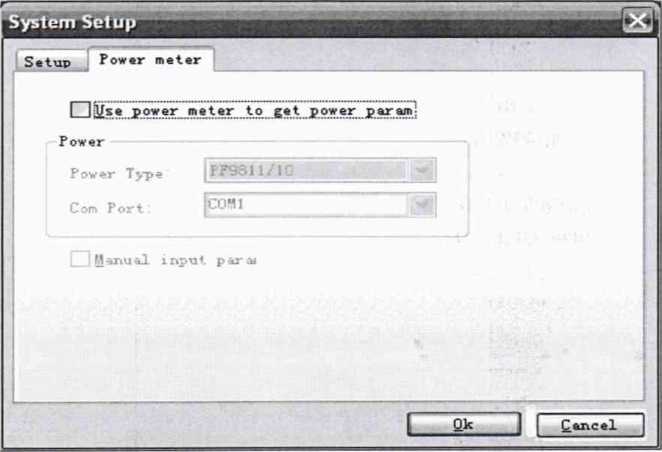

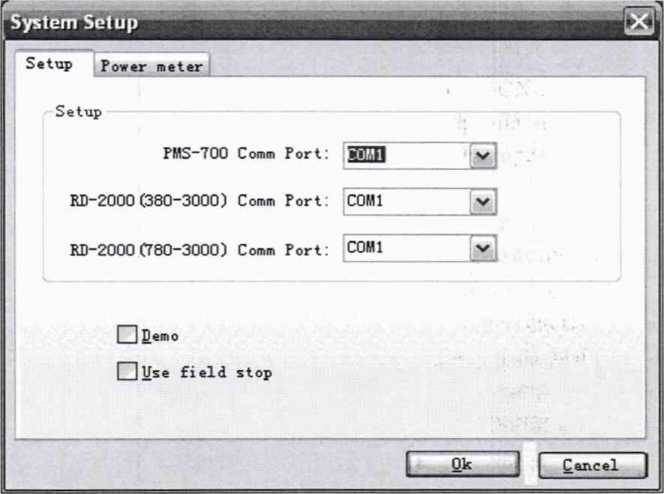

Рисунок 2 - Диалоговое окно настройки системы

  • 8.4.1.2 Для измерения СПЭО в диапазоне длин волн от 250 до 1650 нм установить кварцевую галогенную лампу из состава ВЭТ СПЭО (далее - лампа) на подвижную платформу для исследования ламп из состава комплекса на расстоянии 500 мм от приёмной головки спектрорадиометра. Расстояние измерить с помощью нутрометра из состава эталона.

  • 8.4.1.3 Провести юстировку лампы и приемной головки. Для этого установить на оптическую скамью юстировочный лазер и установить на место специальное юстировочное приспособление, являющееся неотъемлемой принадлежностью лампы. Приёмная поверхность головки и поверхность стекла юстировочного приспособления должны располагаться в плоскостях, перпендикулярных оптической оси. При этом оптическая ось должна проходить через центр приемной поверхности головки и перекрестие на стекле юстировочного приспособления. Проверить, что расстояние от эталонной лампы до приемной головки равно 500 мм.

  • 8.4.1.4 Снять юстировочное приспособление. Включить источник питания лампы.

  • 8.4.1.5 Открыть в главном меню вкладку «Calibration», затем открыть последовательно окно «Visible Light Spectrum Calibration», представленное на рисунке За, и окно «IR Spectrum Calibration», представленное на рисунке 36.

а)

б)

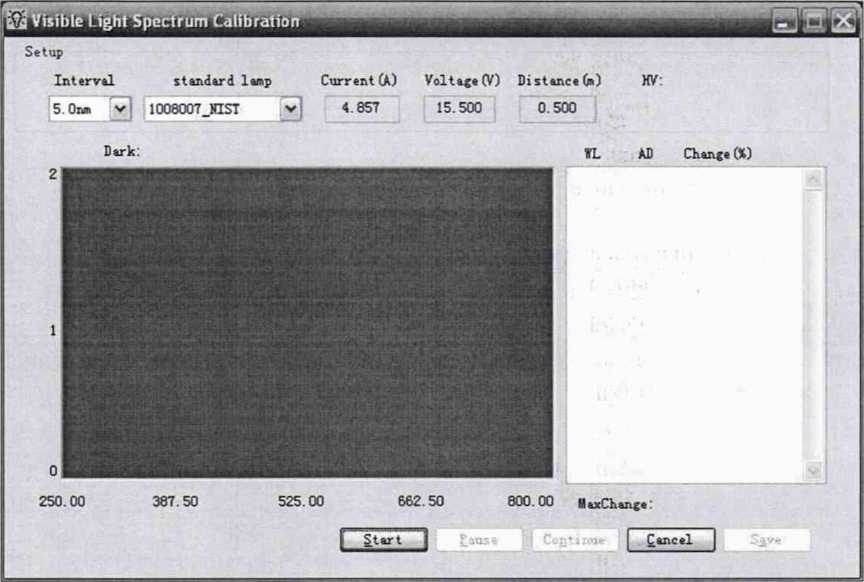

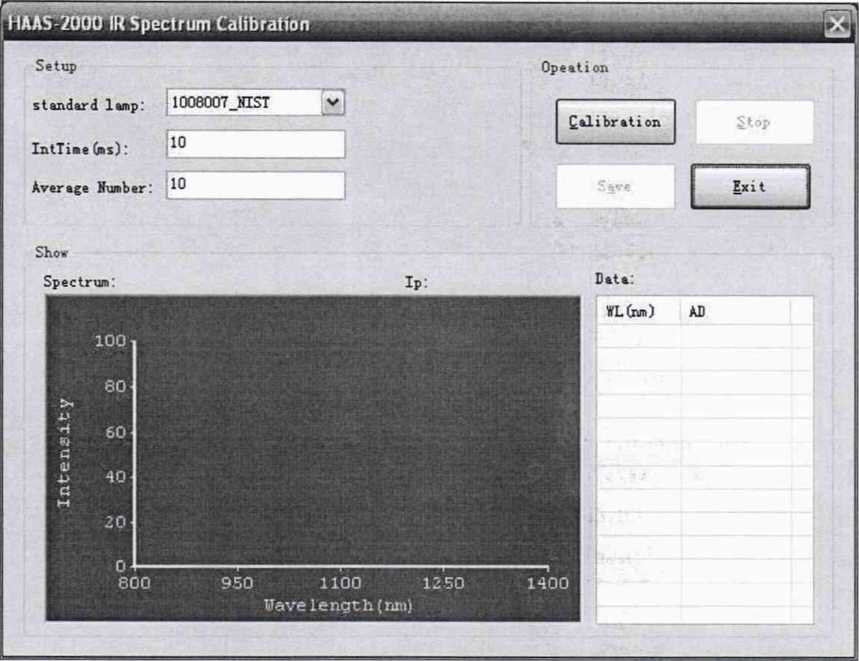

Рисунок 3 - Окно спектральной калибровки

  • 8.4.1.6 После выхода лампы на рабочий режим (не менее 15 минут после включения) нажать кнопку «start», чтобы начать процедуру измерений, занести паспортные фотометрические данные лампы в соответствующие окна калибровки, нажать «save» и «exit» для сохранения и выхода.

  • 8.4.1.7 Комплекс считается прошедшим операцию поверки, если диапазон измерений СПЭО в диапазоне длин волн от 250 до 1650 нм составляет от ЗЮ4 до 3107 Вт/м3.

8.4.2 Расчет пределов допускаемой относительной погрешности измерений СПЭО в диапазоне длин волн от 250 до 1650 нм
  • 8.4.2.1 За результат измерений СПЭО принимают среднее арифметическое результатов измерений, полученных согласно 4.9.6 на длинах волн 250, 300, 400, 500, 600, 800, 1000, 1200, 1400, 1500, 1650 нм, рассчитанное по формуле (1):

£х(х) = ^------,                                 (1)

И

где£к,(Х)- значения СПЭО, измеренные комплексом на длине волны X, Вт/м3;

i - номер измерения;

п - количество измерений.

  • 8.4.2.2 Относительную погрешность измерений СПЭО 5спэо,(х),%, вычисляют отдельно для каждой длины волны X (250, 300, 400, 500, 600, 800, 1000, 1200, 1400, 1500, 1650 нм) по формуле (2):

. .  |£Х(Х)-£Х„(Х1

бспэо,. (X) =1    _ Л 1 -100%                          (2)

е>..Лм

где Е> (Х) - средние значения СПЭО, рассчитанные по формуле (1), Вт/м3;

м - значения СПЭО эталонной лампы на длине волны X, указанные в сертификате калибровки, Вт/м3.

  • 8.4.2.3 За относительную погрешность измерений СПЭО принимают максимальное значение 8СПЭО((Х), рассчитанное по формуле (1).

  • 8.4.2.4 Комплекс признается прошедшим операцию поверки, если на всех длинах волн относительная погрешность измерений СПЭО не превышает ±11%.

8.4.3 Определение диапазона измерений яркости
  • 8.4.3.1 Установить источник яркости из состава ВЭТ Я, в держатель из состава комплекса на расстоянии не более 1 м от яркомера СХ-2К из состава комплекса. Перед источником яркости установить держатель для светофильтров.

  • 8.4.3.2 Источник яркости и объектив яркомера должны находиться в вертикальных плоскостях, перпендикулярных оси комплекса, а их центры находиться на одной оси. Измерить расстояние от объектива яркомера до источника яркости.

  • 8.4.3.3 Включить источник яркости (соответствует уровню яркости 20000 кд/м2).

  • 8.4.3.4 Включить яркомер. Установить проекцию для яркомера по центру как показано на рисунке 4.

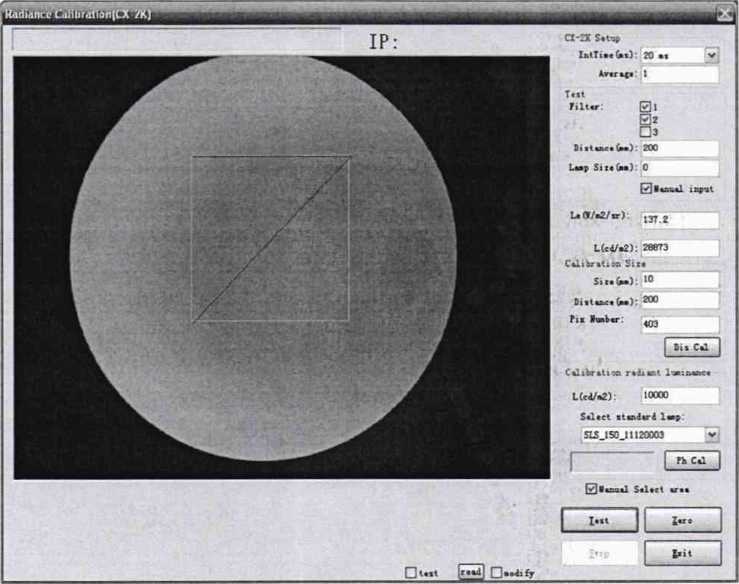

Рисунок 4 - Окно калибровки яркости

  • 8.4.3.5 Выполнить пятикратные прямые измерения яркости.

  • 8.4.3.6 Установить в держатель для светофильтров нейтральный светофильтр НС1 (соответствует уровню яркости 10000 кд/м2). Повторить пункты 8.4.3.4 и 8.4.3.5.

  • 8.4.3.7 Убрать нейтральный светофильтр НС1. Установить в держатель для светофильтров нейтральные светофильтры НС7 и НС8 (соответствует уровню яркости 1000 кд/м2). Повторить пункты 8.4.3.4 и 8.4.3.5.

  • 8.4.3.8 Убрать нейтральные светофильтры НС7 и НС8. Установить в держатель для светофильтров нейтральные светофильтры НС1 и НС 10, (соответствует уровню яркости 10 кд/м2). Повторить пункты 8.4.3.4 и 8.4.3.5.

8.4.3.9 Комплекс считается прошедшим операцию поверки, если диапазон измерений яркости составляет от 10 до 2-104 кд/м2.

8.4.4 Определение диапазона измерений и пределов допускаемой относительной погрешности измерений яркости
  • 8.4.4.1 За результат измерений яркости принимают среднее арифметическое результатов измерений для каждого £-го значения уровня яркости, рассчитанное по формуле (3):

О)

где L - яркость, измеренная прибором, кд/м2,

i - номер измерения.

  • 8.4.4.2 Относительную погрешность измерений яркости Ь, %, вычисляют для каждого £-го эталонного значения яркости по формуле (4):

Г -Ю0%,                        (4)

^'к.зг

где Lk эт - к-е эталонное значение яркости, взятое из сертификата калибровки источника яркости, кд/м2.

  • 8.4.4.3 За относительную погрешность измерений яркости принимают максимальное значение 8Z к, рассчитанное по формуле (4).

  • 8.4.4.4 Комплекс считается прошедшим операцию поверки, если пределы допускаемой относительной погрешности измерений яркости не превышают ± 5 %.

9 Оформление результатов поверки
  • 9.1 Результаты измерений поверки заносятся в протокол (форма протокола приведена в приложении А настоящей методики поверки).

  • 9.2 Комплекс, прошедший поверку с положительным результатом, признается годным и допускается к применению. На него выдаётся свидетельство о поверке установленной формы с указанием полученных по п.п. 8.4.1 - 8.4.4 фактических значений метрологических характеристик комплекса и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 9.3 Комплекс, прошедший поверку с отрицательным результатом, признается непригодным, не допускается к применению. Свидетельство о предыдущей поверке и знак поверки аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.

Начальник лаборатории ФГУП «ВНИИОФИ»

Б.Б. Хлевной

Начальник лаборатории ФГУП «ВНИИОФИ»

Ведущий инженер ФГУП «ВНИИОФИ»

Е.А.Ивашин

Н.Е. Бурдакина

ПРИЛОЖЕНИЕ А

(Обязательное) К Методике поверки МП 027.М4-19 Комплекс светобиологической безопасности испытательный UVIS 3000

ПРОТОКОЛ первичной (периодической) поверки от «________»________________20__г.

Средство измерений: Комплекс светобиологической безопасности испытательный UVIS 3000 наименование средства измерений, тип

Заводской номер М181843CJ7371116___________________________________________________________

заводской номер средства измерений

П р и над л ежа щее_____________________________________________________________________

наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 027.М4-19 «ГСИ. Комплекс светобиологической безопасности испытательный UVIS 3000. Методика поверки», утвержденной ФГУП «ВНИИОФИ» 22 февраля 2019 г.

наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов___________________________________________________________

наименование, заводской номер, разряд, класс точности или погрешность

При следующих значениях влияющих факторов:______________________________________

приводят перечень и значения влияющих факторов

  • - температура окружающей среды, °C              ___________

  • - относительная влажность воздуха, %             ___________

  • - атмосферное давление, кПа                      ___________

  • - напряжение питающей сети, В                  ___________

  • - частота питающей сети, Гц                      ___________

Внешний осмотр:_____________________________________________________________

Проверка идентификации программного обеспечения:

Таблица А.1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UVIS-3000

Номер версии (идентификационный номер) ПО

не ниже 2.00.ХХХ

Цифровой идентификатор ПО

-

Опробование:_________________________________________________________________

Получены результаты поверки метрологических характеристик:

Таблица А.2 - Метрологические характеристики

Характеристика

Результат

Требования методики поверки

Диапазон измерений спектральной плотности энергетической освещенности (СПЭО) в диапазоне длин волн от 250 до 1650 нм, Вт/м3

ЗЮ4 доЗ-107

Пределы допускаемой относительной погрешности измерений СПЭО в диапазоне длин волн от 250 до 1650 нм, %

± 11

Диапазон измерений яркости, кд/м2

от 10 до 1 • 104

Пределы допускаемой относительной погрешности измерений яркости, %

±5

Рекомендации_________________________________________________

средство измерений признать пригодным (или непригодным) к применению

Исполнители:_______________________ _____________ ______________________

должность                                     подпись                     фамилия, инициалы
