УТВЕРЖДАЮ

Руководитель ГЦИ СИ ФБУ «I НМЦ УГин^бороны России»

?■■■В.В. ШвЫДуИ

;‘_«сА»         /2.    2011 г.

ИНСТРУКЦИЯ

Анализа горы сигналов в реальном масштабе времени Rohde & Schwarz FSVR 7/13/30 фирмы «Rohde & Schwarz GmbH & Co. KG», Германия

МЕТОДИКА ПОВЕРКИ i. Мытищи, 2011 г.

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на анализаторы сигналов в реальном масштабе времени Rohde & Schwarz FSVR 7/13/30 (далее - анализаторы) фирмы «Rohde & Schwarz GmbH & Со. KG», Германия.

Интервал между поверками - один год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

ввозе импорта (после ремонта)

периодической по

верке

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Проверка электрического сопротивления изоляции и электрической прочности изоляции

6.3

да

нет

4 Определение метрологических характеристик

6.4

да

да

4.1 Определение относительной погрешности воспроизведения частоты опорного генератора

6.4.1

да

да

4.2 Определение погрешности измерений уровня входного сигнала из-за переключения полос пропускания

6.4.2

да

да

4.3 Определение абсолютной погрешности измерений уровня гармонического сигнала на частоте 64 МГц и неравномерности амплитудно-частотной характеристики

6.4.3

да

да

4.4 Определение среднего уровня собственных шумов

6.4.4

да

да

4.5 Определение погрешности измерений уровня входного сигнала, обусловленной переключениями аттенюатора

6.4.5

да

да

4.6 Определение погрешности измерений уровня входного сигнала, обусловленная нелинейностью дисплея

6.4.6

да

да

4.7 Определение уровня собственных комбинационных помех

6.4.7

да

да

4.8 Определение фазовых шумов

6.4.8

да

да

4.9 Определение относительного уровня помех, обусловленных гармоническими искажениями второго порядка

6.4.9

да

да

4.10 Определение относительного уровня помех, обусловленных интермодуляционными искажениями третьего порядка

6.4.10

да

да

4.11 Определение КСВН входа

6.4.11

да

да

5 Проверка программного обеспечения

6.4.12

да

да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

5.3

Универсальная пробойная установка УПУ-10 (испытательное напряжение до

10 кВ), мегаомметр М4100/3 (диапазон измерений от 1 до 108 Ом, кл.т. 1,0)

5.4.1

Генератор сигналов высокочастотный Г4-176 (диапазон частот от 0,1 до 1020 МГц, пределы допускаемой относительной погрешности установки частоты ± 3-10'7), стандарт частоты и времени водородный 41-1007 (пределы допускаемой относительной погрешности по частоте ± 1,5-10’12)

5.4.2

Генератор высокочастотный SMR30 (пределы допускаемой относительной погрешности установки частоты ± 5-10’5)

5.4.3

Генератор высокочастотный SMR30, генератор сигналов низкочастотный ГЗ-118 (диапазон частот от 10 Гц до 200 кГц, погрешность установки частоты, %: ±[l+(50/f)J (10 Гц - 20 кГц); ± 1,5 (20 - 200 кГц), микровольтметр ВЗ-59, (диапазон измерений переменного напряжения от 0,265 мВ до 300 В, диапазон частот от 10 Гц до 100 МГц, пределы допускаемой погрешности измерений ± (0,4 - 2,5)) %, ваттметр двухканальный NRP R&S с преобразователями NRP-Z91 и NRP-Z55 (пределы допускаемой относительной погрешности измерений мощности ±5 %)

5.4.4

-

5.4.5

Генератор высокочастотный SMR30, аттенюатор программируемый TESLA ВМ-577А (диапазон частот от 0 до 1 ГГц, диапазон ослаблений от 0 до 120 дБ)

5.4.6

Генератор высокочастотный SMR30, аттенюатор программируемый TESLA

ВМ-577А

5.4.7

-

5.4.8

Генератор сигналов R&S SMA100А (диапазон частот от 9 кГц до 6 ГГц)

5.4.9

Генератор высокочастотный SMR30, генератор сигналов низкочастотный

ГЗ-118

5.4.10

Генератор высокочастотный SMR30, генератор сигналов E8257D (диапазон рабочих частот от 250 кГц до 50 ГГц; пределы допускаемой абсолютной погрешности установки уровня выходного СВЧ сигнала ± 2,5 дБ)

5.4.11

Анализатор цепей Agilent Е8363С (диапазон частот от 10 МГц до 40 ГГц)

Примечания:

  • 1 Вместо указанных в таблице средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

  • 2 Применяемые средства поверки должны быть исправны, поверены и иметь свидетель-ства (отметки в формулярах или паспортах) о поверке с неистекшим сроком действия.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки анализатора допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющий опыт работы с радиотехническими установками, ознакомленный с документацией по поверке и имеющий право на поверку (аттестованный в качестве поверителей по ГОСТ 20.2.012-94).

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации фирмы-изготовителя анализатора, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

5.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

  • -  атмосферное давление, кПа (мм рт.ст.)

  • - напряжение питающей сети, В

  • -  частота питающей сети, Гц

20 ±5;

65 + 15;

100 ±4 (750 ±30);

220 ± 4,4;

50 ±0,5.

5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • -  выдержать анализатор в условиях, указанных в п. 4.1, в течение не менее 2 ч;

  • - выполнить операции, оговоренные в технической документации анализатор по его подготовке к измерениям;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев приборов для установления их рабочего режима.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр
  • 6.1.1 При внешнем осмотре должно быть установлено соответствие анализатора требованиям эксплуатационной документации. При внешнем осмотре убедиться в:

  • - отсутствии механических повреждений;

  • - функционировании органов управления и коммутации;

  • - чистоте гнезд, разъемов и клемм;

  • - исправности соединительных проводов и кабелей;

  • - целостности лакокрасочных покрытий и четкости маркировки;

  • - наличии и соответствии документации номиналов предохранителей;

  • - отсутствии внутри прибора незакрепленных предметов.

Проверить комплектность анализатора в соответствии с руководством по эксплуатации.

  • 6.1.2 Результаты поверки считать положительными, если анализатор удовлетворяет вышеперечисленным требованиям, комплектность полная. В противном случае анализатор дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.2 Опробование
  • 6.2.1 Провести опробование работы анализатора для оценки его исправности в следующей последовательности.

Подключить анализатор к сети, на передней панели нажать кнопку включения. На экране анализатора должна появиться информация о загрузке операционной системы и программного обеспечения фирмы-изготовителя. После загрузки операционной системы и программного обеспечения на экране анализатора должно появиться меню управления анализатором.

  • 6.2.2 Результаты опробования считать удовлетворительными, если при проверке не отображается информация об ошибках. В противном случае анализатор дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.3 Проверка электрического сопротивления изоляции и электрической прочности изоляции
  • 6.3.1 Электрическое сопротивление изоляции анализатора проверить между закороченными разъемами питания и «корпусом» (при включенной кнопке «Power»). Анализатор при этом должен быть отключен от сети.

Соединить клеммы мегаомметра М4100/3 с соответствующими разъемами анализатора.

Измерить электрическое сопротивление изоляции.

Результаты поверки считать положительными, если сопротивление изоляции не менее 20 МОм. В противном случае анализатор дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

  • 6.3.2 Электрическую прочность изоляции анализатора проверить между закороченными разъемами питания и «корпусом» (при включенной кнопке «Power»). Анализатор при этом должен быть отключен от сети.

Подключить к высоковольтному выходу пробойной установки сетевые разъемы анализатора.

Подключить к общему выходу пробойной установки «корпус» анализатора.

Включить питание пробойной установки.

Выдержать анализатор под воздействием испытательного напряжения 1,5 кВ в течение 1 минуты.

Выключить питание пробойной установки.

Результаты поверки считать положительными, если отсутствуют пробой, при котором происходит внезапное возрастание тока. В противном случае анализатор дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

  • 6.4 Определение метрологических характеристик

6.4.1 Определение относительной погрешности воспроизведения частоты опорным генератором сигнала

Погрешность воспроизведения частоты опорным генератором сигнала определить методом сравнения значения частоты сигнала, измеренного испытуемым прибором и действительно установленного значения.

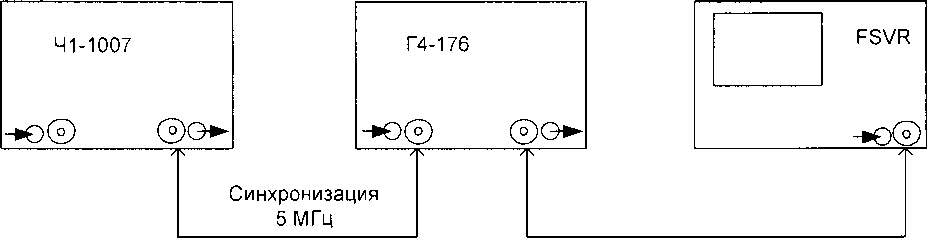

Соединить приборы в соответствии с рисунком 1.

Рисунок 1

Синхронизировать генератор Г4-176, подав на вход «Кварц» генератора сигнал частотой 5 МГц с выхода стандарта частоты СЧВ-74.

Соединить выход генератора Г4-176 со входом RF анализатора FSVR.

Установить частоту выходного сигнала генератора сигналов 1000 МГц и уровень выходного сигнала 0,022 В.

Установить на анализаторе следующие значения параметров, последовательно нажимая клавиши:

PRESET

[ FREQ : CENTER : 1 GHz ]

[ SPAN : 1 MHz ]

[ BW : RES BW MANUAL : 300 kHz ]

[ AMPT : REF Level : -8 dBm ]

[ SETUP : REFERENCE INT / EXT ] INT (перед проведением измерений необходимо выдержать анализатор FSVR в работающем состоянии при режиме работы от внутреннего опорного источника не менее 10 минут для прогрева внутреннего опорного источника).

Провести измерения частоты входного сигнала по маркеру анализатора, нажимая следующие клавиши анализатора:

[ MKR : SIGNAL COUNT ]

[ MKR : NEXT : CNT RESOL 1 Hz]

Результаты поверки считать положительными, если значение измеренной частоты по маркеру анализатора FSVR составляет 1 ГГц ± 1 кГц, что соответствует относительной погрешности воспроизведения частоты опорного генератора ±1-10’6 (для модели анализатора без опции FSV-B4), или 1 ГГц ± 100 Гц, что соответствует относительной погрешности воспроизведения частоты опорного генератора ±1-10'7 (для модели анализатора с опцией FSV-B4).

6.4.2 Определение погрешности измерения уровня входного сигнала из-за переключения полос пропускания

Установить частоту выходного сигнала генератора сигналов 64 МГц и уровень выходного сигнала минус 20 дБ/мВт.

Соединить выход генератора сигналов со входом анализатора FSVR.

Измерить опорный уровень выходного сигнала генератора сигналов AFSvr с помощью анализатора, нажимая следующие клавиши:

[PRESET]

[ АМРТ : -15 dBm]

[ АМРТ : RF ATTEN MANUAL : 10 dB ]

[ FREQ : CENTER : 64 MHz ]

[ BW : COUPLING RATIO : SPAN / RBW MANUAL : 1 : ENTER ]

[ SPAN : 10 kHz]

[ SWEEP : SWEEPTIME : 100 ms ]

[ TRACE : DETECTOR : RMS ]

[ MKR =>: PEAK ]

[ MKR : REFERENCE FIXED ]

Измерить погрешность уровня сигнала из-за переключения полос пропускания с помощью анализатора, нажимая следующие клавиши:

[ SPAN : {1 х RBW} ] для RBW V 10 МГц или

[ SPAN : ZERO ] для RBW > 10 МГц

[ BW : RBW MANUAL : {RBW} : ENTER]

Устанавливать значение RBW в соответствии с таблицей 3.

Таблица 3

Значение

RBW

Минимальное значение погрешности, дБ

Измеренное значение погрешности, дБ

Максимальное значение погрешности, дБ

40 МГц

-0,1

0,1

28 МГц

-0,1

0,1

20 МГц

-0,1

0,1

10 МГц

-0,1

0,1

5 МГц

-0,1

0,1

3 МГц

-0,1

0,1

2 МГц

-0,1

0,1

1 МГц

-0,1

0,1

500 кГц

-0,1

0,1

300 кГц

-0,1

0,1

200 кГц

-0,1

0,1

100 кГц

-0,1

0,1

10 кГц

Опорный уровень

1 кГц

-0,1

0,1

100 Hz

-0,1

0,1

FFT-фильтр

300 кГц

-0,2

0,2

200 кГц

-0,2

0,2

100 кГц

-0,2

0,2

10 кГц

-0,2

0,2

1 кГц

-0,2

0,2

100 Hz

-0,2

0,2

[MKR=> : PEAK ]

Разница уровней сигнала {ххх}, которая будет отображаться в поле маркера в видеЛеЙа [Т1 FXD] {ххх} дБ соответствует погрешности измерения уровня входного сигнала из-за переключения полос пропускания.

При проверке FFT-фильтра установить автоматическое время свипирования:

[ SWEEP : SWEEPTIME AUTO ].

Результаты поверки считать положительными, если значение погрешности измерения уровня входного сигнала из-за переключения полос пропускания не превышает значений, указанных в таблице 3.

  • 6.4.3 Определение абсолютной погрешности измерения уровня сигнала на частоте 64 МГц и неравномерности амплитудно-частотной характеристики (АЧХ)

6.4.3.1 Определение абсолютной погрешности измерения уровня сигнала на частоте 64 МГц

Откалибровать измеритель мощности и измерительный преобразователь.

Установить коэффициент калибровки измерителя мощности в соответствии с характеристиками измерительного преобразователя для частоты 64 МГц.

Присоединить измерительный преобразователь к выходу генератора сигналов.

Установить частоту выходного сигнала генератора сигналов 64 МГц и уровень выходного сигнала минус 10 дБ/мВт.

Отрегулировать уровень выходного сигнала генератора по измерителю мощности так, чтобы он составлял (минус 10 ± 0,1 дБ) и записать показания уровня выходного сигнала Ава1тмеТр.

Отсоединить измерительный преобразователь от генератора сигналов и соединить его со входом анализатора FSVR.

Измерить уровень выходного сигнала генератора сигналов Afsvr с помощью анализатора, нажимая следующие клавиши:

[PRESET ]

[ АМРТ : RF ATTEN MANUAL : 10 dB ]

[AMPT: -10 dBm]

[SWEEP : SWEEP TIME : 10 ms ]

[SPAN : 30 kHz ]

[ BW : RES BW MANUAL : 10 kHz ]

[ TRACE : DETECTOR : RMS ]

[FREQ: CENTER : 64 MHz ]

[ MKR->: PEAK |

Вычислить погрешность измерения уровня сигнала как разницу между значением, измеренным анализатором FSVR и измеренным измерителем мощности:

AA64MTh=AfSVR -Авачтметр-

6.4.3.2 Определение неравномерности АЧХ в диапазоне частот ниже 3,6 ГГц

Откалибровать измеритель мощности и измерительный преобразователь.

Соединить выход делителя напрямую со входом анализатора FSVR.

При проведении всего цикла измерений не изменять калибровочный коэффициент измерителя мощности.

Установить частоту выходного сигнала генератора сигналов 64 МГц и уровень выходного сигнала 0 дБ/мВт.

Измерить уровень выходного сигнала генератора сигналов Afsvr с помощью анализатора, нажимая следующие клавиши:

[PRESET ]

[АМРТ : RF INPUT [coupling] ]

[ АМРТ : RF ATTEN MANUAL : {aFSVR} ]

[ АМРТ : 0 dBm ]

[SPAN : 100 kHz]

[ BW : RES BW MANUAL : 10 kHz ]

[ TRACE : DETECTOR : RMS ]

[FREQ : CENTER : 64 MHz ]

[ MKR => : MORE : EXCLUDE LO ]

[ MKR => : PEAK ]

Устанавливать значения [coupling] и Ufsvr в соответствии с таблицей 4:

Измерить уровень выходного сигнала генератора сигналов АваТгметр с помощью измерителя мощности.

Вычислить значение опорного уровня сигнала Аотн как разницу между значением, измеренным анализатором FSVR и измеренным измерителем мощности A0TH= Afsvr - Аватгметр.

Установить значение частоты выходного сигнала генератора сигналов fc в соответствии с таблицей 4.

Таблица 4

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности АЧХ, дБ

ЖИГ-преселектор

ВЫКЛ

ЖИГ-преселектор

ВКЛ

Частота <3,6 ГГц, aFsvR= 5 дБ, DC coupled, предусилитель=ВЫКЛ

FSVR 7/13/30:

9 кГц

-1

1

100,02 кГц

-1

1

1,005 МГц

-1

1

10,15 МГц

-1

1

51 МГц

-1

1

64 МГц

Опорный

101 МГц

-1

1

201 МГц

-1

1

301 МГц

-1

1

401 МГц

-1

1

501 МГц

-1

1

601 МГц

-1

1

701 МГц

-1

1

801 МГц

-1

1

901 МГц

-1

1

1001 МГц

-1

1

1501 МГц

-1

1

2001 МГц

-1

1

2501 МГц

-1

1

3001 МГц

-1

1

3599 МГц

-1

1

Частота > 3,6 ГГц, aFsvR = 5 дБ, DC coupled, предусилитель = ВЫКЛ

FSVR 7/13/30:

4001 МГц

-1,5

1,5

4501 МГц

-1,5

1,5

5001 МГц

-1,5

1,5

5501 МГц

-1,5

1,5

6001 МГц

-1,5

1,5

6501 МГц

-1,5

1,5

6999 МГц

-1,5

1,5

FSVR 13/30:

7001 МГц

-2,5

2,5

7501 МГц

-2,5

2,5

8001 МГц

-2,5

2,5

8501 МГц

-2,5

2,5

9001 МГц

-2,5

2,5

9501 МГц

-2,5

2,5

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности АЧХ, дБ

ЖИГ-преселектор

ВЫКЛ

ЖИГ-преселектор

ВКЛ

10001 МГц

-2,5

2,5

10501 МГц

-2,5

2,5

11001 МГц

-2,5

2,5

11501 МГц

-2,5

2,5

12001 МГц

-2,5

2,5

12501 МГц

-2,5

2,5

13001 МГц

-2,5

2,5

13501 МГц

-2,5

2,5

13599 МГц

-2,5

2,5

FSVR 30:

14001 МГц

-3

3

15001 МГц

-3

3

16001 МГц

-3

3

17001 МГц

-3

3

18001 МГц

-3

3

19001 МГц

-3

л

3

20001 МГц

-3

3

21001 МГц

-3

3

22001 МГц

-3

3

23001 МГц

-3

3

24001 МГц

-3

3

25001 МГц

-3

3

26001 МГц

-3

3

27001 МГц

-3,5

3,5

28001 МГц

-3,5

3,5

29001 МГц

-3,5

3,5

29999 МГц

-3,5

3,5

Частота <3,6 ГГц, aFsvR =10 дБ, DC coupled, предусилитель = ВЫКЛ

FSVR 7/13/30:

9 кГц

-0,5

0,5

100,02 кГц

-0,5

0,5

1,005 МГц

-0,5

0,5

10,15 МГц

-0,3

0,3

51 МГц

-0,3

0,3

64 МГц

Опорный

101 МГц

-0,3

0,3

201 МГц

-0,3

0,3

301 МГц

-0,3

0,3

401 МГц

-0,3

0,3

501 МГц

-0.3

0,3

601 МГц

-0,3

0,3

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности

АЧХ, дБ

ЖИГ-преселектор

ВЫКЛ

ЖИГ-преселектор

ВКЛ

701 МГц

-0,3

0,3

801 МГц

-0,3

0,3

901 МГц

-0,3

0,3

1001 МГц

-0,3

0,3

1501 МГц

-0,3

0,3

2001 МГц

-0,3

0,3

2501 МГц

-0,3

0,3

3001 МГц

-0,3

0,3

3599 МГц

-0,3

0,3

Частота > 3,6 ГГц, apsvR = Ю дБ, DC coupled, предусилитель = ВЫКЛ

FSVR 7/13/30:

4001 МГц

-0,5

0.5

4501 МГц

-0,5

0,5

5001 МГц

-0,5

0,5

5501 МГц

-0,5

0,5

6001 МГц

-0,5

0,5

6501 МГц

-0,5

0,5

6999 МГц

-0,5

0,5

7001 МГц

-1,5

1,5

7501 МГц

-1,5

1,5

8001 МГц

-1,5

1,5

8501 МГц

-1,5

1,5

9001 МГц

-1,5

1,5

9501 МГц

-1,5

1,5

10001 МГц

-1,5

1,5

10501 МГц

-1,5

1,5

11001 МГц

-1,5

1,5

11501 МГц

-1,5

1,5

12001 МГц

-1,5

1,5

12501 МГц

-1,5

1,5

13001 МГц

-1.5

1,5

13501 МГц

-1,5

1,5

13599 МГц

-1,5

1,5

FSVR 30:

14001 МГц

-2

2

15001 МГц

-2

2

16001 МГц

-2

2

17001 МГц

-2

2

18001 МГц

-2

2

19001 МГц

-2

2

20001 МГц

-2

2

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности

АЧХ, дБ

ЖИГ-

преселектор

ВЫКЛ

ЖИГ-преселектор

ВКЛ

21001 МГц

-2

2

22001 МГц

-2

2

23001 МГц

-2

2

24001 МГц

-2

2

25001 МГц

-2

2

26001 МГц

-2

2

27001 МГц

-2

2

28001 МГц

-2

2

29001 МГц

-2

2

29999 МГц

-2

2

Частота <3,6 ГГц, aFSvR =20 дБ, DC coupled, предусилитель = ВЫКЛ

FSVR 7/13/30:

9 кГц

-0,5

-

0,5

100,02 кГц

-0,5

0,5

1,005 МГц

-0,5

0,5

10,15 МГц

-0,3

0,3

51 МГц

-0,3

0,3

64 МГц

Опорный

101 МГц

-о,з

0,3

201 МГц

-0,3

0,3

301 МГц

-0,3

0,3

401 МГц

-0,3

0,3

501 МГц

-0,3

0,3

601 МГц

-0,3

0,3

701 МГц

-0,3

0,3

801 МГц

-0,3

0,3

901 МГц

-0,3

0,3

1001 МГц

-0,3

0,3

1501 МГц

-0,3

0,3

2001 МГц

-0,3

0,3

2501 МГц

-0,3

0,3

3001 МГц

-0,3

0,3

3599 МГц

-0,3

0,3

Частота > 3,6 ГГц, aFsvR = 20 дБ, DC coupled, предусилитель = ВЫКЛ

FSVR 7/13/30:

4001 МГц

-0,5

0,5

4501 МГц

-0,5

0,5

5001 МГц

-0,5

0,5

5501 МГц

-0,5

0,5

6001 МГц

-0,5

0,5

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности

АЧХ, дБ

ЖИГ-преселектор

ВЫКЛ

жиг-

преселектор

ВКЛ

6501 МГц

-0,5

-

0,5

6999 МГц

-0.5

-

0.5

FSVR 13/30:

7001 МГц

-1,5

1,5

7501 МГц

-1,5

1,5

8001 МГц

-1,5

1,5

8501 МГц

-1,5

1,5

9001 МГц

-1,5

1,5

9501 МГц

-1,5

1,5

10001 МГц

-1,5

1,5

10501 МГц

-1,5

1,5

11001 МГц

-1,5

1,5

11501 МГц

-1,5

1,5

12001 МГц

-1,5

1,5

12501 МГц

-1,5

1,5

13001 МГц

-1,5

1,5

13501 МГц

-1,5

1,5

13599 МГц

-1,5

1,5

FSVR30:

14001 МГц

-2

2

15001 МГц

-2

2

16001 МГц

-2

2

17001 МГц

-2

2

18001 МГц

-2

2

19001 МГц

-2

2

20001 МГц

-2

2

21001 МГц

-2

2

22001 МГц

-2

2

23001 МГц

-2

2

24001 МГц

-2

2

25001 МГц

-2

2

26001 МГц

-2

2

27001 МГц

-2

2

28001 МГц

-2

2

29001 МГц

-2

2

29999 МГц

-2

2

Частота < 3,6 ГГц, aFsvR =30 дБ, DC coupled, предусилитель = ВЫКЛ

FSVR 7/13/30:

9 кГц

-0,5

0,5

100,02 кГц

-0,5

0,5

1,005 МГц

-0,5

0,5

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности

АЧХ, дБ

ЖИГ-

преселектор

ВЫКЛ

ЖИГ-

преселектор

ВКЛ

10,15 МГц

-0,3

0,3

51 МГц

-0,3

0,3

64 МГц

Опорный

101 МГц

-0,3

0,3

201 МГц

-0,3

0,3

301 МГц

-0,3

0,3

401 МГц

-0,3

0,3

501 МГц

-0,3

0,3

601 МГц

-0,3

0,3

701 МГц

-0,3

0,3

801 МГц

-0,3

0,3

901 МГц

-0,3

0,3

1001 МГц

-0,3

0,3

1501 МГц

-0,3

0,3

2001 МГц

-0,3

0,3

2501 МГц

-0,3

0,3

3001 МГц

-0,3

0,3

3599 МГц

-0,3

0,3

Частота > 3,6 ГГц, apsvR = 30 дБ, DC coupled, предусилитель = ВЫКЛ

FSVR 7/13/30:

4001 МГц

-0,5

0,5

4501 МГц

-0,5

0,5

5001 МГц

-0,5

0,5

5501 МГц

-0,5

0,5

6001 МГц

-0,5

0,5

6501 МГц

-0,5

0,5

6999 МГц

-0,5

0,5

FSVR 13/30:

7001 МГц

-1,5

1,5

7501 МГц

-1,5

1,5

8001 МГц

-1,5

1,5

8501 МГц

-1,5

1,5

9001 МГц

-1,5

1,5

9501 МГц

-1,5

1,5

10001 МГц

-1,5

1,5

10501 МГц

-1,5

1,5

11001 МГц

-1,5

1,5

11501 МГц

-1,5

1,5

12001 МГц

-1,5

1,5

12501 МГц

-1,5

1,5

13001 МГц

-1,5

1,5

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности

АЧХ, дБ

ЖИГ-преселектор

ВЫКЛ

ЖИГ-преселектор

ВКЛ

13501 МГц

-1,5

1,5

13599 МГц

-1,5

1,5

FSVR 30:

14001 МГц

-2

2

15001 МГц

-2

2

16001 МГц

-2

2

17001 МГц

-2

2

18001 МГц

-2

2

19001 МГц

-2

2

20001 МГц

-2

2

21001 МГц

-2

2

22001 МГц

-2

2

23001 МГц

-2

2

24001 МГц

-2

2

25001 МГц

-2

2

26001 МГц

-2

2

27001 МГц

-2

2

28001 МГц

-2

2

29001 МГц

-2

2

29999 МГц

-2

2

Частота <3,6 ГГц, aFsvk =40 дБ, DC coupled, предусилитель = ВЫКЛ

FSVR 7/13/30:

9 кГц

-0,5

0,5

100,02 кГц

-0,5

0,5

1,005 МГц

-0,5

0,5

10,15 МГц

-0,3

0,3

51 МГц

-0,3

0,3

64 МГц

Опорный

101 МГц

-0,3

0,3

201 МГц

-0,3

0,3

301 МГц

-0,3

0,3

401 МГц

-0,3

0,3

501 МГц

-0,3

0,3

601 МГц

-0,3

0,3

701 МГц

-0,3

0,3

801 МГц

-0,3

0,3

901 МГц

-0,3

0,3

1001 МГц

-0,3

0,3

1501 МГц

-0,3

0,3

2001 МГц

-0,3

0,3

2501 МГц

-0,3

0,3

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности

АЧХ, дБ

ЖИГ-преселектор

ВЫКЛ

ЖИГ-

преселектор

ВКЛ

3001 МГц

-0,3

0,3

3599 МГц

-0,3

0,3

Частота >3,6 ГГц, arsvR = 40 дБ, DC coupled, предусилитель = ВЫКЛ

FSVR 7/13/30:

4001 МГц

-0,5

0,5

4501 МГц

-0,5

0,5

5001 МГц

-0,5

0,5

5501 МГц

-0,5

0,5

6001 МГц

-0,5

0,5

6501 МГц

-0,5

0,5

6999 МГц

-0,5

0,5

FSVR 13/30:

7001 МГц

-1,5

1,5

7501 МГц

-1,5

1,5

8001 МГц

-1,5

1,5

8501 МГц

-1,5

1,5

9001 МГц

-1,5

1,5

9501 МГц

-1,5

1,5

10001 МГц

-1,5

1,5

10501 МГц

-1,5

1,5

11001 МГц

-1,5

1,5

11501 МГц

-1,5

1,5

12001 МГц

-1,5

1,5

12501 МГц

-1,5

1,5

13001 МГц

-1,5

1,5

13501 МГц

-1,5

1,5

13599 МГц

-1,5

1,5

FSVR 30:

14001 МГц

-2

2

15001 МГц

-2

2

16001 МГц

-2

2

17001 МГц

-2

2

18001 МГц

-2

2

19001 МГц

-2

2

20001 МГц

-2

2

21001 МГц

-2

2

22001 МГц

-2

2

23001 МГц

-2

2

24001 МГц

-2

2

25001 МГц

-2

2

26001 МГц

-2

2

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности

АЧХ, дБ

ЖИГ-преселектор

ВЫКЛ

ЖИГ-

преселектор

ВКЛ

27001 МГц

-2

2

28001 МГц

-2

2

29001 МГц

-2

2

29999 МГц

-2

2

Частота <3,6 ГГц, ufsvr =10 дБ, AC coupled, предусилитель = ВЫКЛ

FSVR 7/13/30:

1,005 МГц

-1

1

10,15 МГц

-1

1

51 МГц

-1

1

64 МГц

Опорный

101 МГц

-1

1

201 МГц

-1

1

301 МГц

-1

1

401 МГц

-1

1

501 МГц

-1

1

601 МГц

-1

1

701 МГц

-1

1

801 МГц

-1

1

901 МГц

-1

1

1001 МГц

-1

1

1501 МГц

-1

1

2001 МГц

-1

1

2501 МГц

-1

1

3001 МГц

-1

1

3599 МГц

-1

1

Частота >3,6 ГГц, apsvR = Ю дБ, AC coupled, предусилитель = ВЫКЛ

FSVR 7/13/30:

4001 МГц

-1,5

1,5

4501 МГц

-1,5

1,5

5001 МГц

-1,5

1,5

5501 МГц

-1,5

1,5

6001 МГц

-1,5

1,5

6501 МГц

-1,5

1,5

6999 МГц

-1,5

1,5

FSVR 13/30:

7001 МГц

-2,5

2,5

7501 МГц

-2,5

2,5

8001 МГц

-2,5

2,5

8501 МГц

-2,5

2,5

9001 МГц

-2,5

2,5

9501 МГц

-2,5

2,5

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности АЧХ, дБ

ЖИГ-

преселектор

ВЫКЛ

ЖИГ-преселектор

ВКЛ

10001 МГц

-2,5

2,5

10501 МГц

-2,5

2,5

11001 МГц

-2,5

2,5

11501 МГц

-2,5

2,5

12001 МГц

-2,5

2,5

12501 МГц

-2,5

2,5

13001 МГц

-2,5

2,5

13501 МГц

-2,5

2,5

13599 МГц

-2,5

2,5

FSVR30:

14001 МГц

-3

3

15001 МГц

-3

3

16001 МГц

-3

3

17001 МГц

-3

18001 МГц

-3

3

19001 МГц

-3

3

20001 МГц

-3

3

21001 МГц

-3

3

22001 МГц

-3

3

23001 МГц

-3

3

24001 МГц

-3

3

25001 МГц

-3

3

26001 МГц

-3

3

27001 МГц

-3,5

3,5

28001 МГц

-3,5

3,5

29001 МГц

-3,5

3,5

29999 МГц

-3,5

3,5

Частота > 3,6 ГГц, aKsvR = Ю дБ, DC coupled, full span, предусилитель = ВЫКЛ

FSVR 13/30:

7001 МГц

-2,5

2,5

7501 МГц

-2,5

2,5

8001 МГц

-2,5

2,5

8501 МГц

-2,5

2,5

9001 МГц

-2,5

2,5

9501 МГц

-2,5

2,5

10001 МГц

-2,5

2,5

10501 МГц

-2,5

2,5

11001 МГц

-2,5

2,5

11501 МГц

-2,5

2,5

12001 МГц

-2,5

2,5

12501 МГц

-2,5

2,5

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности

АЧХ, дБ

ЖИГ-преселектор

ВЫКЛ

ЖИГ-

преселектор

ВКЛ

13001 МГц

-2,5

2,5

13501 МГц

-2,5

2,5

13599 МГц

-2,5

2,5

FSVR 30:

14001 МГц

-3

3

15001 МГц

-3

3

16001 МГц

-3

3

17001 МГц

-3

3

18001 МГц

-3

3

19001 МГц

-3

3

20001 МГц

-3

3

21001 МГц

-3

3

22001 МГц

-3

3

23001 МГц

-3

3

24001 МГц

-3

3

25001 МГц

-3

3

26001 МГц

-3

3

27001 МГц

-3

3

28001 МГц

-3

3

29001 МГц

-3

3

29999 МГц

-3

3

Установить следующие параметры анализатора FSVR:

[ SPAN : {ПО} ]

[ FREQ : CENTER : {fc} ]

[ BW : RES BW MANUAL : {ПП} ]

Значения fc установить в соответствии с таблицей 4.

Значения ПО и ПП установить в соответствии с таблицей 5.

Таблица 5

fc

9 кГц

100.02 кГц

1.005 МГц

>10 МГц

ПО

0 Гц

0 Гц

0 Гц

100 кГц

ПП

10 Гц

1 кГц

10 кГц

10 кГц

Установить маркер анализатора FSVR на пик отображаемого сигнала: [ MKR => : PEAK ]. Измерить значение уровня сигнала AFsvRno маркеру анализатора FSVR.

Измерить уровень выходного сигнала генератора сигналов Аваттметр с помощью измерителя мощности.

Неравномерность АЧХ вычислить по формуле:

ААдчх= AfsVR - Аватгметр Аотн •

  • 6.4.3.3 Определение неравномерности АЧХ в диапазоне частот свыше 3,6 ГГц

Установить частоту выходного сигнала генератора сигналов 64 МГц и уровень выходного сигнала минус 0 дБ/мВт.

Измерить уровень выходного сигнала генератора сигналов Afsvr с помощью анализатора, нажимая следующие клавиши:

[PRESET ]

[АМРТ : RF INPUT {coupling} ]

[ АМРТ : RF ATTEN MANUAL : {bfsvr} ]

[ АМРТ : 0 dBm ]

[SPAN : 100 kHz ]

[ BW : RES BW MANUAL : 10 kHz ]

[ TRACE : DETECTOR : RMS ]

[FREQ : CENTER : 64 MHz ]

[ MKR => : MORE : EXCLUDE LO ]

[ MKR -> : PEAK ]

Устанавливать значения {coupling} и aFsvR в соответствии с таблицей 4.

Измерить уровень выходного сигнала генератора сигналов Аватгметр с помощью измерителя мощности.

Вычислить значение опорного уровня сигнала как разницу между значением, измеренным анализатором FSVR и измеренным измерителем мощности AOTh= Afsvr -Аваггмеф

6.4.3.4 Определение неравномерности АЧХ (полоса обзора 100 кГц)

Установить значение частоты выходного сигнала генератора сигналов fc в соответствии с таблицей 4.

Установить следующие параметры анализатора FSVR:

[ FREQ : CENTER : {fc} ].

Значения fc установить в соответствии с таблицей 4.

Установить маркер анализатора FSVR на пик отображаемого сигнала: [ MKR => : PEAK ].

Измерить значение уровня сигнала Afsvr по маркеру анализатора FSVR.

Измерить уровень выходного сигнала генератора сигналов АваттМетр с помощью измерителя мощности.

Неравномерность АЧХ вычислить по формуле:

ААдчх- Afsvr - Аваттметр — Л<Я1|

Измерение АЧХ (полная полоса обзора).

Установить значение частоты выходного сигнала генератора сигналов fc в соответствии с таблицей 4.

Установить следующие параметры анализатора FSVR:

[PRESET]

[ АМРТ : RF INPUT DC ]

[ АМРТ : RF ATTEN MANUAL : 10 dB ]

[ AMPT : 0 dBm]

Значения fc установить в соответствии с таблицей 4.

Установить маркер анализатора FSVR на пик отображаемого сигнала: [ MKR => : PEAK ].

Измерить значение уровня сигнала Afsvr по маркеру анализатора FSVR.

Измерить уровень выходного сигнала генератора сигналов Аватгметр с помощью измерителя мощности.

Неравномерность АЧХ вычислить по формуле: ДАдчх= Afsvr- Ава.ПМС1р - А,ш.

Для анализаторов FSVR 13/30 повторить измерения с выключенным ЖИГ-преселектором в диапазоне частот выше 7 ГТц.

6.4.3.5 Определение неравномерности АЧХ для анализаторов FSVR с опцией FSV-B22

Откалибровать измеритель мощности и измерительный преобразователь.

Установить коэффициент калибровки измерителя мощности в соответствии с характеристиками измерительного преобразователя для частоты 64 МГц.

Присоединить измерительный преобразователь к выходу генератора сигналов.

Установить частоту выходного сигнала генератора сигналов 64 МГц и уровень выходного сигнала минус 10 дБ/мВт.

Отрегулировать уровень выходного сигнала генератора по измерителю мощности так, чтобы он составлял (минус 10 ± 0,1 дБ) и записать показания уровня выходного сигнала АваТгметр-

Отсоединить измерительный преобразователь от генератора сигналов и соединить его со входом анализатора FSVR.

Измерить уровень выходного сигнала генератора сигналов Afsvr с помощью анализатора, нажимая следующие клавиши:

[PRESET ]

[ АМРТ : RF ATTEN MANUAL : 30 dB ]

[AMPT : RF INPUT DC ]

[AMPT : PREAMP ON ]

[AMPT:-10 dBm]

[ SWEEP : SWEEP TIME : 10 ms ]

[SPAN : 30 kHz ]

[ BW ; RES BW MANUAL : 10 kHz ]

[ TRACE : DETECTOR : RMS ]

[FREQ : CENTER : 64 MHz ]

[ MKR => : PEAK ]

Вычислить погрешность измерения уровня сигнала как разницу между значением, измеренным анализатором FSVR и измеренным измерителем мощности:

ДА-Afsvrватгметр

6.4.3.5.1 Определение неравномерности АЧХ в диапазоне частот ниже 3,6 ГГц

Откалибровать измеритель мощности и измерительный преобразователь.

Соединить выход делителя напрямую со входом анализатора FSVR.

При проведении всего цикла измерений не изменять калибровочный коэффициент измерителя мощности.

Установить частоту выходного сигнала генератора сигналов 64 МГц и уровень выходного сигнала 0 дБ/мВт.

Измерить уровень выходного сигнала генератора сигналов Afsvr с помощью анализатора, нажимая следующие клавиши:

[PRESET ]

[AMPT : RF INPUT DC ]

[ AMPT : RF ATTEN MANUAL : 30 dB ]

[AMPT : PREAMP ON ]

[AMPT : 0 dBm ]

[SPAN : 100 kHz]

[ BW : RES BW MANUAL : 10 kHz ]

[ TRACE : DETECTOR : RMS ]

[FREQ : CENTER : 64 MHz ]

[ MKR => : MORE : EXCLUDE LO ]

[ MKR => : PEAK ]

Измерить уровень выходного сигнала генератора сигналов Ава1Тметр с помощью измерителя мощности.

Вычислить значение опорного уровня сигнала А как разницу между значением, измеренным анализатором FSVR и измеренным измерителем мощности:

А опГ = Afsvr - Аватгметр*

Установить значение частоты выходного сигнала генератора сигналов fc в соответствии с таблицей 6.

Таблица 6

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности АЧХ, дБ

FSVR 7/13/30:

Частота < 3,6 ГГц, aFsvR=30 дБ, DC coupled, предусилитель = ВКЛ

9 кГц

-1

1

100.02 кГц

-1

1

1.005 МГц

-1

1

10.15 МГц

-1

1

51 МГц

-1

1

64 МГц

Опорный

101 МГц

-1

1

201 МГц

-1

1

301 МГц

-1

1

401 МГц

-1

1

501 МГц

-1

1

601 МГц

-1

1

701 МГц

-1

1

801 МГц

-1

1

901 МГц

-1

1

1001 МГц

-1

1

1501 МГц

-1

1

2001 МГц

-1

1

2501 МГц

-1

1

3001 МГц

-1

1

3599 МГц

-1

1

4001 МГц

-1.5

1,5

4501 МГц

-1.5

1,5

5001 МГц

-1.5

1,5

5501 МГц

-1.5

1,5

6001 МГц

-1.5

1,5

6501 МГц

-1.5

1,5

6999 МГц

-1.5

1,5

Установить следующие параметры анализатора FSVR:

[ SPAN : {ПО} ]

[ FREQ : CENTER : {fc} ]

[ BW : RES BW MANUAL : {ПП} ]

Значения fc установить в соответствии с таблицей 6.

Значения ПО и ПП установить в соответствии с таблицей 2.

Установить маркер анализатора FSVR на пик отображаемого сигнала: [ MKR => : PEAK] Измерить значение уровня сигнала Afsvr по маркеру анализатора FSVR.

Измерить уровень выходного сигнала генератора сигналов Аватгметр с помощью измерителя мощности.

Неравномерность АЧХ вычислить по формуле:

АА,\чх~ AfsVR " Аватгметр ~ А(пц

  • 6.4.3.5.2 Определение неравномерности АЧХ в диапазоне частот свыше 3,6 ГГц Установить частоту выходного сигнала генератора сигналов 64 МГц и уровень выходного сигнала минус 0 дБ/мВт.

Измерить уровень выходного сигнала генератора сигналов Afsvr с помощью анализатора, нажимая следующие клавиши:

[ АМРТ : RF INPUT DC ]

[ АМРТ : RF ATTEN MANUAL : 30 dB ]

[ АМРТ : PREAMP ON ]

[ АМРТ : 0 dBm ]

[ SPAN : 100 kHz]

[ BW : RES BW MANUAL : 10 kHz ]

[ TRACE : DETECTOR : RMS ]

[ FREQ : CENTER : 64 MHz ]

[ MKR => : PEAK ]

Измерить уровень выходного сигнала генератора сигналов АваТгметр с помощью измерителя мощности.

Вычислить значение опорного уровня сигнала как разницу между значением, измеренным анализатором FSVR и измеренным измерителем мощности: А Afsvr -АватгмеТр.

Установить значение частоты выходного сигнала генератора сигналов fc в соответствии с таблицей 6.

Установить следующие параметры анализатора FSVR:

[ FREQ : CENTER : {fc} ]

Значения fc установить в соответствии с таблицей 6.

Установить маркер анализатора FSVR на пик отображаемого сигнала: [ MKR => : PEAK ]

Измерить значение уровня сигнала Afsvr по маркеру анализатора FSVR.

Измерить уровень выходного сигнала генератора сигналов АваГгметр с помощью измерителя мощности.

Неравномерность АЧХ вычислить по формуле: ААдчх= Afsvr - Аватгметр - Лип •

6.4.3.6 Определение неравномерности АЧХ для анализаторов FSVR с опцией FSV-B24

Откалибровать измеритель мощности и измерительный преобразователь.

Соединить выход делителя напрямую со входом анализатора FSVR.

При проведении всего цикла измерений не изменять калибровочный коэффициент измерителя мощности.

Установить частоту выходного сигнала генератора сигналов 64 МГц и уровень выходного сигнала 0 дБ/мВт.

Измерить уровень выходного сигнала генератора сигналов Afsvr с помощью анализатора, нажимая следующие клавиши:

[PRESET ]

[АМРТ : RF INPUT DC ]

[ АМРТ : RF ATTEN MANUAL : 30 dB ]

[АМРТ : PREAMP ON ]

[AMPT : 0 dBm ]

[SPAN: 100 kHz]

[ BW : RES BW MANUAL : 10 kHz ]

[ TRACE : DETECTOR : RMS ]

[FREQ : CENTER : 64 MHz ]

[ MKR => : MORE : EXCLUDE LO ]

[ MKR => : PEAK ]

Измерить уровень выходного сигнала генератора сигналов Аватгметр с помощью измерителя мощности.

Вычислить значение опорного уровня сигнала А о™ как разницу между значением, измеренным анализатором FSVR и измеренным измерителем мощности:

Aqih-AfSVR Аваттметр-

6.4.3.6.1 Определение неравномерности АЧХ в диапазоне частот ниже 3,6 ГГц

Установить частоту выходного сигнала генератора сигналов 64 МГц и уровень выходного сигнала 0 дБ/мВт.

Измерить уровень выходного сигнала генератора сигналов Afsvr с помощью анализатора, нажимая следующие клавиши:

[PRESET ]

[АМРТ : RF INPUT DC ]

[ АМРТ : RF ATTEN MANUAL : 40 dB ]

[АМРТ : PREAMP ON ]

[АМРТ : 0 dBm ]

[SPAN : 100 kHz ]

[ BW : RES BW MANUAL : 10 kHz ]

[ TRACE : DETECTOR : RMS ]

[FREQ : CENTER : 64 MHz ]

[ MKR => : MORE : EXCLUDE LO ]

[ MKR => : PEAK ]

Измерить уровень выходного сигнала генератора сигналов Аватгметр с помощью измерителя мощности.

Вычислить значение опорного уровня сигнала А | как разницу между значением, измеренным анализатором FSVR и измеренным измерителем мощности А AFsvr -Ава- ГГМСТр

Установить значение частоты выходного сигнала генератора сигналов fc в соответствии с таблицей 7.

Таблица 7

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности АЧХ, дБ

ЖИГ-

преселектор

ВЫКЛ

ЖИГ-

преселектор

ВКЛ

Частота < 3,6 ГГц, 3fsvr =40 дБ, DC coupled предусилитель = ВКЛ

FSVR 13/30:

9 кГц

-1

1

100.02

-1

1

1.005

-1

1

10.15

-1

1

51 МГц

-1

1

64 МГц

Reference

101 МГц

-1

1

201 МГц

-1

1

301 МГц

-1

1

401 МГц

-1

1

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности АЧХ, дБ

ЖИГ-преселектор

ВЫКЛ

ЖИГ-преселектор

ВКЛ

501 МГц

-1

1

601 МГц

-1

1

701 МГц

-1

1

801 МГц

-1

1

901 МГц

-1

1

1001

-1

1

1501

-1

1

2001

-1

1

2501

-1

1

3001

-1

1

3599

-1

1

Частота > 3,6 ГГц, aFsvR = 40 дБ, DC coupled предусилитель = ВКЛ

4001

-1.5

1,5

4501

-1.5

1,5

5001

-1.5

1,5

5501

-1.5

1,5

6001

-1.5

1,5

6501

-1.5

1,5

6999

-1.5

1,5

7001

-3

3

7501

-3

3

8001

-3

3

8501

-3

3

9001

-3

3

9501

-3

3

10001

-3

3

10501

-3

3

11001

-3

3

11501

-3

3

12001

-3

3

12501

-3

3

13001

-3

3

13501

-3

3

13599

-3

3

FSVR30:

14001

-3.5

3,5

15001

-3.5

3,5

16001

-3.5

3,5

17001

-3.5

3,5

18001

-3.5

3,5

19001

-3.5

3,5

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности АЧХ, дБ

ЖИГ-

преселектор

ВЫКЛ

ЖИГ-преселектор

ВКЛ

20001

-3.5

3,5

21001

-3.5

3,5

22001

-3.5

3,5

23001

-3.5

3,5

24001

-3.5

3,5

25001

-3.5

3,5

26001

-3.5

3,5

27001

-3.5

3,5

28001

-3.5

3,5

29001

-3.5

3,5

29999

-3.5

3,5

Установить следующие параметры анализатора FSVR:

[ SPAN : {ПО} ]

[ FREQ : CENTER : {fc} ]

[ BW : RES BW MANUAL : {ПП} ]

Значения fc установить в соответствии с таблицей 7.

Значения ПО и ПП установить в соответствии с таблицей 2.

Установить маркер анализатора FSVR на пик отображаемого сигнала: [ MKR => : PEAK ] Измерить значение уровня сигнала Afsvr по маркеру анализатора FSVR.

Измерить уровень выходного сигнала генератора сигналов Аватгметр с помощью измерителя мощности.

Неравномерность АЧХ вычислить по формуле: ЛАдчх= Afsvr - АваТгметр - Аот.

  • 6.4.3.6.2 Определение неравномерности АЧХ в диапазоне частот свыше

3,6 ГГц

Установить частоту выходного сигнала генератора сигналов 64 МГц и уровень выходного сигнала минус 0 дБ/мВт.

Измерить уровень выходного сигнала генератора сигналов Afsvr с помощью анализатора, нажимая следующие клавиши:

[ АМРТ : RF INPUT DC ]

[ АМРТ : RF ATTEN MANUAL : 40 dB ]

[ АМРТ : PREAMP ON ]

[ АМРТ : 0 dBm ]

[SPAN : 100 kHz]

[ BW : RES BW MANUAL : 10 kHz ]

[ TRACE : DETECTOR : RMS ]

[ FREQ : CENTER : 64 MHz ]

[ MKR => : PEAK ]

Измерить уровень выходного сигнала генератора сигналов АватгмеТр с помощью измерителя мощности.

Вычислить значение опорного уровня сигнала как разницу между значением, измеренным анализатором FSVR и измеренным измерителем мощности Aom= Afsvr -АватгмсТр-

Установить значение частоты выходного сигнала генератора сигналов fc в соответствии с таблицей 7.

Установить следующие параметры анализатора FSVR:

[ FREQ : CENTER : {fc} ]

Значения fc установить в соответствии с таблицей 7.

Установить маркер анализатора FSVR на пик отображаемого сигнала: [ MKR => : PEAK ] Измерить значение уровня сигнала Afsvr по маркеру анализатора FSVR.

Измерить уровень выходного сигнала генератора сигналов Аватгметр с помощью измерителя мощности.

Неравномерность АЧХ вычислить по формуле: ААдчх= Afsvr - Аватгметр - Л(Ш|.

6.4.3.7 Определение неравномерности АЧХ для анализаторов FSVR с опцией FSV-B25 6.4.3.7.1 Определение неравномерности АЧХ в диапазоне частот ниже 3,6 ГГц Откалибровать измеритель мощности и измерительный преобразователь.

Соединить выход делителя напрямую со входом анализатора FSVR.

При проведении всего цикла измерений не изменять калибровочный коэффициент измерителя мощности.

Установить частоту выходного сигнала генератора сигналов 64 МГц и уровень выходного сигнала 0 дБ/мВт.

Измерить уровень выходного сигнала генератора сигналов Afsvr с помощью анализатора, нажимая следующие клавиши:

[PRESET]

[ АМРТ : RF INPUT DC ]

[ АМРТ : EL ATTEN MANUAL : aEL ]

[ АМРТ : МЕСИ ATT MANUAL : 10 dB ]

[ АМРТ : 0 dBm ]

[ SPAN : 100 kHz ]

[ BW : RES BW MANUAL : 10 kHz ]

[ TRACE : DETECTOR : RMS ]

[ FREQ : CENTER : 64 MHz ]

[ MKR _ : MORE : EXCLUDE LO ]

[ MKR => : PEAK ]

Устанавливать значения aEL в соответствии с таблицей 8:

Таблица 8

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности АЧХ, дБ

ЖИГ-преселектор

ВЫКЛ

ЖИГ-

преселектор

ВКЛ

Частота < 3,6 ГГц, аЕЕ 15 dB, DC coupled

FSVR 7/13/30:

9 кГц

-1

1

100,02

-1

1

1,005

-1

1

10,15

-1

1

51 МГц

-1

1

64 МГц

Опорный

101 МГц

-1

1

201 МГц

-1

1

301 МГц

-1

1

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности АЧХ, дБ

ЖИГ-преселектор

ВЫКЛ

ЖИГ-

преселектор

ВКЛ

401 МГц

-1

1

501 МГц

-1

1

601 МГц

-1

1

701 МГц

-1

1

801 МГц

-1

1

901 МГц

-1

1

1001

-1

1

1501

-1

1

2001

-1

1

2501

-1

1

3001

-1

1

3599

-1

1

Частота >3,6 ГГц, авь 15 dB, DC coupled ffresp

FSVR

7/13/30:

4001

-1,5

1,5

4501

-1,5

1,5

5001

-1,5

1,5

5501

-1,5

1,5

6001

-1,5

1,5

6501

-1,5

1,5

6999

-1,5

1,5

Частота <3,6 ГГц, ань 25 dB, DC coupled, предусилитель = ВЫКЛ

FSVR 7/13/30:

9 кГц

-1

1

100,02

-1

1

1,005

-1

1

10,15

-1

1

51 МГц

-1

1

64 МГц

Опорный

101 МГц

-1

1

201 МГц

-1

1

301 МГц

-1

1

401 МГц

-1

1

501 МГц

-1

1

601 МГц

-1

1

701 МГц

-1

1

801 МГц

-1

1

901 МГц

-1

1

1001

-1

1

1501

-1

1

2001

-1

1

fc

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности АЧХ, дБ

ЖИГ-

преселектор

ВЫКЛ

ЖИГ-

преселектор

ВКЛ

2501

-1

1

3001

-1

1

3599

-1

1

Частота >3,6 ГГц, аЕь 25 dB, DC coupled, предусилитель = ВЫКЛ

FSVR 7/13/30:

4001

-1,5

1,5

4501

-L5

1,5

5001

-1,5

1,5

5501

-1,5

1,5

6001

-1,5

1,5

6501

-1,5

1,5

6999

-1,5

1,5

Измерить уровень выходного сигнала генератора сигналов Аваттметр с помощью измерителя мощности.

Вычислить значение опорного уровня сигнала А как разницу между значением, измеренным анализатором FSVR и измеренным измерителем мощности:

Aoni-AFSVR -Аватгметр

Установить значение частоты выходного сигнала генератора сигналов fc в соответствии с таблицей 8.

Установить следующие параметры анализатора FSVR:

[ SPAN : {ПО} ]

[ FREQ : CENTER : {fc} ]

[ BW : RES BW MANUAL : {ПП} ]

Значения fc установить в соответствии с таблицей 8.

Значения ПО и ПП установить в соответствии с таблицей 2.

Установить маркер анализатора FSVR на пик отображаемого сигнала: [ MKR => : PEAK ]

Измерить значение уровня сигнала Afsvr маркеру анализатора FSVR.

Измерить уровень выходного сигнала генератора сигналов Аваттметр с помощью измерителя мощности.

Неравномерность АЧХ вычислить по формуле: ДАдчх^ Afsvr- Ават™етр - А<т|.

  • 6.4.3.7.2 Определение неравномерности АЧХ в диапазоне частот свыше

3,6 ГГц

Установить частоту выходного сигнала генератора сигналов 64 МГц и уровень выходного сигнала минус 0 дБ/мВт.

Измерить уровень выходного сигнала генератора сигналов Afsvr с помощью анализатора, нажимая следующие клавиши:

[PRESET]

[ АМРТ : RF INPUT DC ]

[ АМРТ : EL ATTEN MANUAL : aEL ]

[ АМРТ : MECH ATT MANUAL : 10 dB ]

[ AMPT : 0 dBm ]

[SPAN : 100 kHz]

[ BW : RES BW MANUAL : 10 kHz ]

[ TRACE ; DETECTOR : RMS ]

[ FREQ : CENTER : 64 MHz ]

[ MKR => : PEAK ]

Устанавливать значения акт в соответствии с таблицей 8.

Измерить уровень выходного сигнала генератора сигналов АватгмеТр с помощью измерителя мощности.

Вычислить значение опорного уровня сигнала как разницу между значением, измеренным анализатором FSVR и измеренным измерителем мощности A(mi= Afsvr -Аватгметр-

Установить значение частоты выходного сигнала генератора сигналов fc в соответствии с таблицей 8.

Установить следующие параметры анализатора FSVR:

[ FREQ : CENTER : {fc} ]

Значения fc установить в соответствии с таблицей 8.

Установить маркер анализатора FSVR на пик отображаемого сигнала: [ MKR => : PEAK ]

Измерить значение уровня сигнала Afsvr по маркеру анализатора FSVR.

Измерить уровень выходного сигнала генератора сигналов АваТгметр с помощью измерителя мощности.

Неравномерность АЧХ вычислить по формуле: ААЛчх= Afsvr- АватгмеТр -А^н.

6.4.3.8 Определение неравномерности АЧХ для анализаторов FSVR с опцией FSV-B29

Определить опорный уровень А0П)на частоте 64 МГц в соответствии с п. 5.4.3.1.

Установить уровень выходного сигнала генератора ГЗ-118 равным 141 мВ.

Устанавливать значение частоты выходного сигнала генератора в соответствии с таблицей 9.

Таблица 9

fc, Гц

Аген(дБ/мВт)

20

110

1010

2010

ЗОЮ

5010

7010

8990

Измерить значение уровня выходного сигнала генератора с помощью вольтметра ВЗ-59.

Вычислить значение уровня выходного сигнала генератора в дБ/мВт по формуле: Аген(дБ/мВт) = 10 х log((AreH(B)2 / 50 Ом) / 1 мВт)

Отсоединить генератор от вольтметра и соединить со входом анализатора FSVR.

Измерить уровень выходного сигнала генератора сигналов Afsvr с помощью анализатора, нажимая следующие клавиши:

[PRESET]

[ АМРТ : RF INPUT DC ]

[ АМРТ : RF ATTEN MANUAL ; 10 dB ]

[ АМРТ : 0 dBm ]

[ SPAN : 10 Hz ]

[ BW : RES ВW MANUAL : 10 Hz ]

[TRACE : DETECTOR : RMS ]

[ FREQ : CENTER : {fc} ]

[ MKR => : PEAK ]

Устанавливать значения fc в соответствии с таблицей 10.

Таблица 10

fc, Гц

Минимальное значение неравномерности АЧХ, дБ

Измеренное значение неравномерности АЧХ, дБ

Максимальное значение неравномерности АЧХ, дБ

Частота < 9 кГц, aFsvR =10 дБ DC coupled

20

-1

1

НО

-1

1

1010

-1

1

2010

-1

1

ЗОЮ

-1

1

5010

-1

1

7010

-1

1

8990

-1

1

Неравномерность АЧХ вычислить по формуле: ДААчх= Afsvr-Аген - Аош.

Результаты поверки считать положительными, если значения неравномерности АЧХ не превысят указанных в таблицах 4, 6, 7, 8, 10, а абсолютная погрешность измерений уровня гармонического сигнала на частоте 64 МГц не превысит значения ± 0,2 дБ.

6.4.4 Определение среднего уровня собственных шумов

Средний уровень собственных шумов измеряют в полосе пропускания 1 кГц при отсутствии сигнала на входе прибора.

6.4.4.1 Определение среднего уровня собственных шумов для анализатора без опций FSV-B22 и FSV-B24

Установить на входной RF-разъем анализатора согласованную короткозамкнутую нагрузку 50 Ом.

Установить на анализаторе следующие значения параметров, последовательно нажимая клавиши:

[PRESET ]

[ АМРТ : RF ATTEN MANUAL : 0 dB ]

[ SPAN : 0 Hz ]

[ BW : RES BW MANUAL : 1 kHz ]

[ BW : SWEEP TIME MANUAL : 50 ms ]

[TRACE 1 : AVERAGE ]

[ TRACE 1 : SWEEP COUNT : 20 ENTER ]

[AMPT : {RefLev} ]

[ FREQ : CENTER : {fn} ]

[ MEAS : TIME DOMAIN POWER : MEAN ]

Значение RefLev устанавливать в соответствии с таблицей 11.

Таблица 11

Частота

< 10 кГц

< 100 кГц

< 1 МГц

< 10 МГц

> 10 кГц

RefLev, дБ/мВт

-10

-20

-30

-60

-60

Измерить значение уровня сигнала с помощью маркера анализатора и нормализовать полученное значение уровня сигнала к полосе пропускания 1 Гц путем прибавления к полученному значению минус 30 дБ/мВт. Например, если измеренное значение соответствует минус 126 дБ/мВт, то нормализованное значение будет минус 156 дБ/мВт.

Повторить измерения для каждого из значений fn из таблицы 12.

Таблица 12

Центральная частота, fn

Допустимое значение, дБ/мВт

Измеренное значение, дБ/мВт

FSVR 7:

9 кГц

-130

99 кГц

-130

999 кГц

-145

10.1 МГц

-152

19.99 МГц

-152

49.99 МГц

-152

99.99 МГц

-152

199.9 МГц

-152

499.9 МГц

-152

599.9 МГц

-152

699.9 МГц

-152

799.9 МГц

-152

899.9 МГц

-152

999.9 МГц

-152

1199.9 МГц

-150

1399.9 МГц

-150

1599.9 МГц

-150

1799.9 МГц

-150

1999.9 МГц

-150

2199.9 МГц

-150

2399.9 МГц

-150

2599.9 МГц

-150

2799.9 МГц

-150

2999.9 МГц

-150

3199.9 МГц

-150

3399.9 МГц

-150

3599.9 МГц

-150

3601.0 МГц

-148

3799.9 МГц

-148

3999.9 МГц

-148

4199.9 МГц

-148

4399.9 МГц

-148

4599.9 МГц

-148

4799.9 МГц

-148

4999.9 МГц

-148

5199.9 МГц

-148

5399.9 МГц

-148

5599.9 МГц

-148

5799.9 МГц

-148

5999.9 МГц

-148

Центральная частота, fn

Допустимое значение, дБ/мВт

Измеренное значение, дБ/мВт

6199.9 МГц

-146

6399.9 МГц

-146

6599.9 МГц

-146

6799.9 МГц

-146

6999.9 МГц

-146

FSVR 13/30:

9 кГц

-130

99 кГц

-130

999 кГц

-145

10.1 МГц

-151

19.99 МГц

-151

49.99 МГц

-151

99.99 МГц

-151

199.9 МГц

-151

499.9 МГц

-151

599.9 МГц

-151

699.9 МГц

-151

799.9 МГц

-151

899.9 МГц

-151

999.9 МГц

-151

1199.9 МГц

-149

1399.9 МГц

-149

1599.9 МГц

-149

1799.9 МГц

-149

1999.9 МГц

-149

2199.9 МГц

-149

2399.9 МГц

-149

2599.9 МГц

-149

2799.9 МГц

-149

2999.9 МГц

-149

3199.9 МГц

-149

3399.9 МГц

-149

3599.9 МГц

-149

3601.0 МГц

-146

3799.9 МГц

-146

3999.9 МГц

-146

4199.9 МГц

-146

4399.9 МГц

-146

4599.9 МГц

-146

4799.9 МГц

-146

4999.9 МГц

-146

5199.9 МГц

-146

5399.9 МГц

-146

5599.9 МГц

-146

5799.9 МГц

-146

5999.9 МГц

-146

6199.9 МГц

-144

6399.9 МГц

-144

Центральная частота, fn

Допустимое значение, дБ/мВт

Измеренное значение, дБ/мВт

6599.9 МГц

-144

6799.9 МГц

-144

6999.9 МГц

-144

7000.1 МГц

-144

7499.9 МГц

-147

7999.9 МГц

-147

8499.9 МГц

-147

8999.9 МГц

-147

9499.9 МГц

-147

9999.9 МГц

-147

10499.9 МГц

-147

10999.9 МГц

-147

11499.9 МГц

-147

11999.9 МГц

-147

12499.9 МГц

-147

12999.9 МГц

-147

13499.9 МГц

-147

FSVR30:

13999.9 МГц

-147

14999.9 МГц

-147

15999.9 МГц

-142

16999.9 МГц

-142

17999.9 МГц

-142

18999.9 МГц

-142

19999.9 МГц

-142

20999.9 МГц

-142

21999.9 МГц

-142

22999.9 МГц

-142

23999.9 МГц

-142

24999.9 МГц

-142

25999.9 МГц

-142

26999.9 МГц

-142

27999.9 МГц

-142

28999.9 МГц

-142

29999.9 МГц

-142

6.4.4.2 Определение среднего уровня собственных шумов для анализатора с опцией FSV-B24

Установить на входной RF-разъем анализатора согласованную короткозамкнутую нагрузку 50 Ом.

Установить на анализаторе следующие значения параметров, последовательно нажимая клавиши:

[PRESET ]

[ АМРТ : RF ATTEN MANUAL : 0 dB ]

[ АМРТ : RF INPUT DC ]

[АМРТ : PREAMP ON ]

[ SPAN : 0 Hz ]

[ BW : RES BW MANUAL : 1 kHz ]

[ BW : SWEEP TIME MANUAL : 50 ms ]

[TRACE 1 : AVERAGE ]

[ TRACE 1 : SWEEP COUNT : 20 ENTER ]

[AMPT : {RefLev} ]

[ FREQ : CENTER : {fn} ]

[ MEAS : Time Dom Power : Mean ]

Значение RefLev устанавливать в соответствии с таблицей 13.

Таблица 13

Частота

< 1 МГц

< 10 МГц

> 10 кГц

RefLev, дБ/мВт

-40

-60

-60

Измерить значение уровня сигнала с помощью маркера анализатора и нормализовать полученное значение уровня сигнала к полосе пропускания 1 Гц путем прибавления к полученному значению минус 30 дБ/мВт. Например, если измеренное значение соответствует минус 126 дБ/мВт, то нормализованное значение будет минус 156 дБ/мВт.

Повторить измерения для каждого из значений fn из таблицы 14.

Таблица 14

Центральная частота, fn

Допустимое значение, дБ/мВт

Измеренное значение, дБ/мВт

FSVR 13/30:

Предусилитель = ВЫКЛ ЖИГ-преселектор = ВЫКЛ

9 кГц

-130

99 кГц

-130

999 кГц

-145

10.1 МГц

-150

19.99 МГц

-150

49.99 МГц

-150

99.99 МГц

-150

199.9 МГц

-150

499.9 МГц

-150

599.9 МГц

-150

699.9 МГц

-150

799.9 МГц

-150

899.9 МГц

-150

999.9 МГц

-150

1199.9 МГц

-147

1399.9 МГц

-147

1599.9 МГц

-147

1799.9 МГц

-147

1999.9 МГц

-147

2199.9 МГц

-147

2399.9 МГц

-147

2599.9 МГц

-147

2799.9 МГц

-147

2999.9 МГц

-147

3199.9 МГц

-147

3399.9 МГц

-147

3599.9 МГц

-147

Центральная частота, fn

Допустимое значение, дБ/мВт

Измеренное значение, дБ/мВт

3601.0 МГц

-144

3799.9 МГц

-144

3999.9 МГц

-144

4199.9 МГц

-144

4399.9 МГц

-144

4599.9 МГц

-144

4799.9 МГц

-144

4999.9 МГц

-144

5199.9 МГц

-144

5399.9 МГц

-144

5599.9 МГц

-144

5799.9 МГц

-144

5999.9 МГц

-144

6199.9 МГц

-141

6399.9 МГц

-141

6599.9 МГц

-141

6799.9 МГц

-141

6999.9 МГц

-141

7.000.1 МГц

-141

7499.9 МГц

-144

7999.9 МГц

-144

8499.9 МГц

-144

8999.9 МГц

-144

9499.9 МГц

-144

9999.9 МГц

-144

10499.9 МГц

-144

10999.9 МГц

-144

11499.9 МГц

-144

11999.9 МГц

-144

12499.9 МГц

-144

12999.9 МГц

-144

13499.9 МГц

-144

13999.9 МГц

-142

14999.9 МГц

-142

15999.9 МГц

-139

16999.9 МГц

-139

17999.9 МГц

-139

18999.9 МГц

-139

19999.9 МГц

-139

20999.9 МГц

-139

21999.9 МГц

-139

22999.9 МГц

-139

23999.9 МГц

-139

24999.9 МГц

-139

25999.9 МГц

-139

26999.9 МГц

-139

27999.9 МГц

-139

28999.9 МГц

-139

Центральная частота, fn

Допустимое значение, дБ/мВт

Измеренное значение, дБ/мВт

29999.9 МГц

-139

Предусилитель = ВКЛ , ЖИГ-преселектор = ВКЛ

101 кГц

-145

999 кГц

-155

10.1 МГц

-155

19.99 МГц

-155

49.99 МГц

-160

99.99 МГц

-160

199.9 МГц

-160

499.9 МГц

-160

599.9 МГц

-160

699.9 МГц

-160

799.9 МГц

-160

899.9 МГц

-160

999.9 МГц

-160

1199.9 МГц

-157

1399.9 МГц

-157

1599.9 МГц

-157

1799.9 МГц

-157

1999.9 МГц

-157

2199.9 МГц

-157

2399.9 МГц

-157

2599.9 МГц

-157

2799.9 МГц

-157

2999.9 МГц

-157

3199.9 МГц

-157

3399.9 МГц

-157

3599.9 МГц

-157

3601.0 МГц

-153

3799.9 МГц

-153

3999.9 МГц

-153

4199.9 МГц

-153

4399.9 МГц

-153

4599.9 МГц

-153

4799.9 МГц

-153

4999.9 МГц

-153

5199.9 МГц

-153

5399.9 МГц

-153

5599.9 МГц

-153

5799.9 МГц

-153

5999.9 МГц

-153

6199.9 МГц

-150

6399.9 МГц

-150

6599.9 МГц

-150

6799.9 МГц

-150

6999.9 МГц

-150

7000.1 МГц

-150

7499.9 МГц

-164

Центральная частота, fn

Допустимое значение, дБ/мВт

Измеренное значение, дБ/мВт

7999.9 МГц

-164

8499.9 МГц

-164

8999.9 МГц

-164

9499.9 МГц

-164

9999.9 МГц

-164

10499.9 МГц

-164

10999.9 МГц

-164

11499.9 МГц

-164

11999.9 МГц

-164

12499.9 МГц

-164

12999.9 МГц

-164

13499.9 МГц

-164

13999.9 МГц

-164

14999.9 МГц

-164

15999.9 МГц

-159

16999.9 МГц

-159

17999.9 МГц

-159

18999.9 МГц

-159

19999.9 МГц

-159

20999.9 МГц

-159

21999.9 МГц

-159

22999.9 МГц

-159

23999.9 МГц

-159

24999.9 МГц

-159

25999.9 МГц

-159

26999.9 МГц

-159

27999.9 МГц

-159

28999.9 МГц

-159

29999.9 МГц

-159

Предусилитель = ВКЛ , ЖИГ-преселектор = ВЫКЛ

7000.1 МГц

-150

7499.9 МГц

-160

7999.9 МГц

-160

8499.9 МГц

-160

8999.9 МГц

-160

9499.9 МГц

-160

9999.9 МГц

-160

10499.9 МГц

-160

10999.9 МГц

-160

11499.9 МГц

-160

11999.9 МГц

-160

12499.9 МГц

-160

12999.9 МГц

-160

13499.9 МГц

-160

13999.9 МГц

-160

14999.9 МГц

-160

15999.9 МГц

-155

16999.9 МГц

-155

Центральная частота, fn

Допустимое значение, дБ/мВт

Измеренное значение, дБ/мВт

17999.9 МГц

-155

18999.9 МГц

-155

19999.9 МГц

-155

20999.9 МГц

-155

21999.9 МГц

-155

22999.9 МГц

-155

23999.9 МГц

-155

24999.9 МГц

-155

25999.9 МГц

-155

26999.9 МГц

-155

27999.9 МГц

-155

28999.9 МГц

-155

29999.9 МГц

-155

6.4.4.3 Определение среднего уровня собственных шумов для анализатора с опцией FSV-B22

Установить на входной RF-разъем анализатора согласованную короткозамкнутую нагрузку 50 Ом.

Установить на анализаторе следующие значения параметров, последовательно нажимая клавиши:

[PRESET ]

[ АМРТ : RF ATTEN MANUAL : 0 dB ]

[ АМРТ : RF INPUT DC ]

[АМРТ : PREAMP ON ]

[ SPAN : 0 Hz ]

[ BW : RES BW MANUAL : 1 kHz ]

[ BW : SWEEP TIME MANUAL : 50 ms ]

[TRACE 1 : AVERAGE ]

[ TRACE 1 : SWEEP COUNT : 20 ENTER ]

[AMPT : {RefLev} ]

[ FREQ : CENTER : {fn} ]

[ MEAS : Time Dom Power : Mean ]

Значение RefLev устанавливать в соответствии с таблицей 15.

Таблица 15

Частота

< 1 МГц

< 10 МГц

> 10 кГц

RefLev, дБ/мВт

-30

-60

-60

Измерить значение уровня сигнала с помощью маркера анализатора и нормализовать полученное значение уровня сигнала к полосе пропускания 1 Гц путем прибавления к полученному значению минус 30 дБ/мВт. Например, если измеренное значение соответствует минус 126 дБ/мВт, то нормализованное значение будет минус 156 дБ/мВт.

Повторить измерения для каждого из значений fn из таблицы 16.

Таблица 16

Центральная частота, fn

Допустимое значение, дБ/мВт

Измеренное значение, дБ/мВт

Предусилитель = ВКЛ (опция FSV-B22)

FSVR 7:

101 кГц

-150

Центральная частота, fn

Допустимое значение, дБ/мВт

Измеренное значение, дБ/мВт

999 кГц

-150

10.1 МГц

-162

19.99 МГц

-162

49.99 МГц

-162

99.99 МГц

-162

199.9 МГц

-162

499.9 МГц

-162

599.9 МГц

-162

699.9 МГц

-162

799.9 МГц

-162

899.9 МГц

-162

999.9 МГц

-162

1199.9 МГц

-160

1399.9 МГц

-160

1599.9 МГц

-160

1799.9 МГц

-160

1999.9 МГц

-160

2199.9 МГц

-160

2399.9 МГц

-160

2599.9 МГц

-160

2799.9 МГц

-160

2999.9 МГц

-160

3199.9 МГц

-160

3399.9 МГц

-160

3599.9 МГц

-160

3601.0 МГц

-158

3799.9 МГц

-158

3999.9 МГц

-158

4199.9 МГц

-158

4399.9 МГц

-158

4599.9 МГц

-158

4799.9 МГц

-158

4999.9 МГц

-158

5199.9 МГц

-158

5399.9 МГц

-158

5599.9 МГц

-158

5799.9 МГц

-158

5999.9 МГц

-158

6199.9 МГц

-156

6399.9 МГц

-156

6599.9 МГц

-156

6799.9 МГц

-156

6999.9 МГц

-156

FSVR 13/30:

101 кГц

-145

999 кГц

-145

10.1 МГц

-155

19.99 МГц

-155

Центральная частота, fn

Допустимое значение, дБ/мВт

Измеренное значение, дБ/мВт

49.99 МГц

-160

99.99 МГц

-160

199.9 МГц

-160

499.9 МГц

-160

599.9 МГц

-160

699.9 МГц

-160

799.9 МГц

-160

899.9 МГц

-160

999.9 МГц

-160

1199.9 МГц

-159

1399.9 МГц

-159

1599.9 МГц

-159

1799.9 МГц

-159

1999.9 МГц

-159

2199.9 МГц

-159

2399.9 МГц

-159

2599.9 МГц

-159

2799.9 МГц

-159

2999.9 МГц

-159

3199.9 МГц

-159

3399.9 МГц

-159

3599.9 МГц

-159

3601.0 МГц

-156

3799.9 МГц

-156

3999.9 МГц

-156

4199.9 МГц

-156

4399.9 МГц

-156

4599.9 МГц

-156

4799.9 МГц

-156

4999.9 МГц

-156

5199.9 МГц

-156

5399.9 МГц

-156

5599.9 МГц

-156

5799.9 МГц

-156

5999.9 МГц

-156

6199.9 МГц

-154

6399.9 МГц

-154

6599.9 МГц

-154

6799.9 МГц

-154

6999.9 МГц

-154

6.4.4.4 Определение среднего уровня собственных шумов в диапазоне частот от 10 Гц до 1 кГц

Установить на входной RF-разъем анализатора согласованную короткозамкнутую нагрузку 50 Ом.

Установить на анализаторе следующие значения параметров, последовательно нажимая клавиши:

[PRESET ]

[ AMPT : RF ATTEN MANUAL : 0 dB ]

[ SPAN : 0 Hz ]

[ BW : RES BW MANUAL : 5 Hz ]

[ BW : SWEEP TIME MANUAL : 500 ms ]

[TRACE 1 : AVERAGE ]

[ TRACE 1 : SWEEP COUNT : 20 ENTER ]

[AMPT:-10 dBm]

[ FREQ : CENTER : {fn} ]

[ MEAS : Time Dom Power : Mean ]

Измерить значение уровня сигнала с помощью маркера анализатора и нормализовать полученное значение уровня сигнала к полосе пропускания 1 Гц путем прибавления к полученному значению минус 7 дБ/мВт. Например, если измеренное значение соответствует минус 126 дБ/мВт, то нормализованное значение будет минус 133 дБ/мВт.

Повторить измерения для каждого из значений fn из таблицы 17.

Таблица 17

Центральная частота, fn

Допустимое значение, дБ/мВт

Измеренное значение, дБ/мВт

FSVR 7/13/30

Предусилитель = ВЫКЛ

20 Гц

-100

80 Гц

-НО

1010 Гц

-120

Результаты поверки считать положительными, если средний уровень собственных шумов анализатора не превысит значений, указанных в таблицах 12, 14, 16, 17.

6.4.5 Определение погрешности измерений уровня входного сигнала, обусловленной переключениями аттенюатора

Соединить выход генератора сигналов со входом аттенюатора.

Соединить выход аттенюатора со входом анализатора FSVR.

Установить на генераторе сигналов следующие параметры: значение частоты выходного сигнала 128,1 МГц, значение уровня выходного сигнала 10 дБ/мВт.

Установить значение ослабления аттенюатора 10 дБ.

Установить следующие параметры анализатора FSVR:

[PRESET]

[ FREQ : CENTER : 128.1 MHz ]

[ SPAN : 500 Hz ]

[ BW : RES BW MANUAL : 1 kHz ]

[ TRACE : DETECTOR : RMS ]

[ BW : VIDEO BW MANUAL : 100 Hz ]

[ AMPT : RF ATTEN MANUAL : 10 dB ]

[ AMPT ; -35 dBm ]

Провести измерения опорного уровня анализатором FSVR:

[ MKR =>; PEAK ]

[ MKR : REFERENCE FIXED ]

Провести определение значения погрешности измерения уровня входного сигнала из-за аттенюатора:

Установить значение ослабления аттенюатора { 80дБ - apsvR}-

Измерить значение уровня входного сигнала анализатором FSVR:

[ AMPT : RF ATTEN MANUAL : { aFSVR} ]

[ AMPT : {-45dBm + aFSvR } dBm ]

[ MKR => : PEAK ]

Значение { a fsvr} устанавливать в соответствии с таблицей 18.

Таблица 18

аАтт, дБ

70

80

75

65

60

55

50

40

30

20

10

3pSVR, дБ

10

0

5

15

20

25

30

40

50

60

70

Опорный уровень дБ/мВт

-35

-45

-40

-30

-25

-20

-15

-5

5

+ 15

+25

Определить погрешность измерения уровня из-за аттенюатора как разницу между значением уровня сигнала, измеренного анализатором FSVR и значением опорного уровня в поле маркера Delta [Т1 FXD],

Результаты поверки считать удовлетворительными, если значения погрешности уровня входного сигнала из-за аттенюатора соответствуют таблице 19.

Таблица 19

apsvR, дБ

Минимальное значение погрешности, дБ

Измеренное значение погрешности, дБ

Максимальное значение погрешности, дБ

0 dB

9,8

10,2

5 dB

4,8

5,2

10 dB

Опорный

15 dB

-5.2

-4.8

20 dB

-10.2

-9.8

25 dB

-15.2

-14.8

30 dB

-20.2

-19.8

40 dB

-30.2

-29.8

50 dB

-40.2

-39.8

60 dB

-50.2

-49.8

70 dB

-60.2

-59.8

6.4.5.1 Определение погрешности измерения уровня входного сигнала, обусловленной переключениями аттенюатора для анализатора с опцией FSV-B25

Соединить выход генератора сигналов со входом аттенюатора.

Соединить выход аттенюатора со входом анализатора FSVR.

Установить на генераторе сигналов следующие параметры: значение частоты выходного сигнала 128,1 МГц, значение уровня выходного сигнала 10 дБ/мВт.

Установить значение ослабления аттенюатора 10 дБ.

Установить следующие параметры анализатора FSVR:

[PRESET]

[ FREQ : CENTER : 128.1 MHz ]

[ SPAN : 500 Hz ]

[ BW : RES BW MANUAL : 1 kHz ]

[ TRACE : DETECTOR : RMS ]

[ BW : VIDEO BW MANUAL : 100 Hz ]

[ AMPT : EL ATTEN MANUAL : 0 dB ]

[ AMPT : MECH ATT MANUAL : 10 dB ]

[ AMPT : -35 dBm ]

Провести измерения опорного уровня анализатором FSVR:

[ MKR =>: PEAK ]

[ MKR : REFERENCE FIXED ]

Провести определение значения погрешности измерения уровня входного сигнала из-за аттенюатора:

Установить значение ослабления аттенюатора {70дБ - aFsvR}-

Измерить значение уровня входного сигнала анализатором FSVR:

[ АМРТ : RF ATTEN MANUAL : { aEL} ]

[ АМРТ ; {-35dBm + aEL } dBm ]

[ MKR => : PEAK ]

Значение { aEE} устанавливать в соответствии с таблицей 20.

Таблица 20

адтт, дБ

70

69

68

67

48

47

46

45

ань, дБ

0

1

2

3

22

23

24

25

Опорный уровень, дБ/мВт

-35

-34

-35

-34

-13

-12

-10

Определить погрешность измерения уровня из-за аттенюатора как разницу между значением уровня сигнала, измеренного анализатором FSVR и значением опорного уровня в поле маркера Delta [Т1 FXDJ.

Результаты поверки считать удовлетворительными, если значения погрешности уровня входного сигнала из-за переключения аттенюатора соответствуют таблице 21.

Таблица 21

а г.ь, дБ

Минимальное значение погрешности, дБ

Измеренное значение погрешности, дБ

Максимальное значение погрешности, дБ

0

Опорный

1

-1,2

-0,8

2

-2,2

-1,8

3

-3,2

-2,8

4

-4,2

-3,8

5

-5,2

-4,8

6

-6,2

-5,8

7

-7,2

-6,8

8

-8,2

-7,8

9

-9,2

-8,8

10

-10,2

-9,8

И

-И,2

-10,8

12

-12,2

-11,8

13

-13,2

-12,8

14

-14,2

-13,8

15

-15,2

-14,8

16

-16,2

-15,8

17

-17,2

-16,8

18

-18,2

-17,8

19

-19,2

-18,8

20

-20,2

-19,8

21

-21,2

-20,8

a el, дБ

Минимальное значение погрешности, дБ

Измеренное значение погрешности, дБ

Максимальное значение погрешности, дБ

22

-22,2

-21,8

23

-23,2

-22,8

24

-24,2

-23,8

25

-25,2

-24,8

6.4.6 Определение погрешности измерения уровня входного сигнала, обусловленная нелинейностью дисплея

Соединить выход генератора сигналов со входом аттенюатора.

Соединить выход аттенюатора со входом анализатора FSVR.

Установить на генераторе сигналов следующие параметры: значение частоты выходного сигнала 128,1 МГц, значение уровня выходного сигнала 10 дБ/мВт.

Установить значение ослабления аттенюатора 20 дБ.

Провести измерения опорного уровня АОПорН:

[PRESET]

[ АМРТ : RF ATTEN MANUAL : 10 dB ]

[ АМРТ : 0 dBm ]

[ FREQ :CENTER : 128.1 MHz ]

[ SPAN : 0 Hz ]

[ TRACE : DETECTOR : AV ]

[ BW : RES BW MANUAL : 10 kHz ]

[ SWEEP : SWEEP TIME MANUAL : {sweep time} ]

[ MEAS : TIME DOMAIN POWER : MEAN ]

Значение {sweep time} устанавливать в соответствии с таблицей 22.

Таблица 22

адтт

от 10 дБ до 45 дБ

от 50 дБ до 80 дБ

Sweep time

200 мс

600 мс

Изменять значения ослабления аттенюатора в соответствии с таблицей 23.

Таблица 23

адтт, дБ

Минимальное значение погрешности, дБ

Измеренное значение погрешности, дБ

Максимальное значение погрешности, дБ

10

9,9

10,1

12

7,9

8,1

14

5,9

6,1

16

3,9

4,1

18

1,9

2,1

20

-

Опорный

-

22

-2.1

-1.9

24

-4.1

-3.9

26

-6.1

-5.9

28

-8.1

-7.9

30

-10.1

-9.9

32

-12.1

-11.9

34

-14.1

-13.9

36

-16.1

-15.9

38

-18.1

-17.9

ЙАТТ, дБ

Минимальное значение погрешности, дБ

Измеренное значение погрешности, дБ

Максимальное значение погрешности, дБ

40

-20.1

-19.9

42

-22.1

-21.9

44

-24.1

-23.9

46

-26.1

-25.9

48

-28.1

-27.9

50

-30.1

-29.9

52

-32.1

-31.9

54

-34.1

-33. 9

56

-36.1

-35. 9

58

-38.1

-37. 9

60

-40.1

-39. 9

65

-45.15

-44.85

70

-50.15

-49.85

75

-55.2

-54.8

80

-60.2

-59.8

Измерить значение уровня выходного сигнала генератора Afsvr с помощью маркера анализатора FSVR для каждого из значений адтт-

Вычислить погрешность измерения уровня входного сигнала из-за нелинейности дисплея как разницу между Afsvr и АрН: ДАдиспл = Afsvr - Аопрн.

Результаты поверки считать удовлетворительными, если значения погрешности уровня входного сигнала из-за нелинейности дисплея соответствуют таблице 23.

6.4.7 Определение уровня собственных комбинационных помех

Установить на входной RF-разъем анализатора согласованную короткозамкнутую нагрузку 50 Ом.

Измерить комбинационные помехи с помощью анализатора, нажимая следующие клавиши:

[PRESET]

[ АМРТ : RF ATTEN MANUAL : 0 dB ]

[ АМРТ : -50 dBm]

[ SPAN : 10 kHz]

[ BW : RES BW MANUAL : 1 kHz]

[ FREQ : CENTER : {fn} ]

[MKR=>: : PEAK ]

Значение fn устанавливать в соответствии с таблицей 24.

Таблица 24

Центральная частота, fn

Измеренное значение, дБ/мВт

Допустимое значение, дБ/мВт

16 МГц

-103

32 МГц

-103

64 МГц

-103

128 МГц

-103

256 МГц

-103

384 МГц

-103

Результаты поверки считать удовлетворительными, если измеренные значения комбинационных помех соответствуют таблице 24.

6.4.8 Определение фазовых шумов

Соединить выход генератора сигналов со входом анализатора FSVR.

Установить следующие значения параметров генератора сигналов: значение частоты выходного сигнала 500 МГц, значение уровня выходного сигнала 3 дБ/мВт.

Установить следующие значения параметров анализатора FSVR:

[PRESET]

[ SETUP : REFERENCE INT ]

[ FREQ : CENTER : 500 MHz ]

[ AMPT : ATTEN MANUAL: 10 dB ]

[ AMPT : 0 dBm ]

[ SPAN : 1 MHz ]

[ TRACE 1 : DETECTOR RMS]

[ SWEEP : SINGLE ]

[ MKR FCTN : SIGNAL COUNT ]

Установить значение центральной частоты по частотомеру анализатора FSVR:

[ MKR FCTN : PHASE NOISE ]

[TRACE:AVERAGE]

[ SWEEP : SWEEP COUNT : {sweep count} : ENTER

[ SWEEP : SWEEP TIME MANUAL : {sweep time} : ENTER

[ SPAN : {span} ]

[ MKR : {Offset} ]

Провести измерения фазового шума, устанавливая значения параметров анализатора FSVR в соответствии с таблицей 25.

Таблица 25

Установки анализатора FSVR при измерении фазового шума

Offset

Span

RBW / Sweeptime / Sweepcount

Опорный уровень, дБ/мВт

aFsvR, дБ

100 Гц

200 Гц

5 Гц / 2000 мс / 5

0

10

1 кГц

2 Гц

100 Гц / 800 мс / 5

0

10

10 кГц

20 кГц

1 кГц / 500 мс /5

0

10

100 кГц

200 кГц

10 кГц / 200 мс /5

0

10

1 МГц

2 кГц

10 кГц / 100 мс /5

0

10

Значения фазового шума будут отображаться на дисплее анализатора FSVR в поле маркера под названием PHNOISE 2

Результаты поверки считать удовлетворительными, если значение фазового шума соответствуют указанным в таблице 26.

Таблица 26

Частота смещения относительно несущей частоты

Измеренное значение, дБ/Гц

Допустимое значение, дБ/Гц

100 Гц

-84

1 кГц

-101

10 кГц

-106

100 кГц

-115

1 МГц

-134

6.4.9 Определение относительного уровня помех, обусловленных гармоническими искажениями второго порядка

Относительный уровень помех, обусловленных гармоническими искажениями, определить с помощью генератора сигналов и полосового фильтра, который гарантирует уровень второй гармоники результирующего тестового сигнала менее измеряемой нормы. Соединить выход генератора SMR30 и вход проверяемого прибора через полосовой фильтр 2.263.002 (ЗИП С4-98).

Частоту сигнала генератора fj установить в соответствии с таблицей 27, уровень выходного сигнала генератора установить минус 10 дБ/мВт.

Провести измерения анализатором FSVR, нажимая клавиши:

[PRESET]

[ АМРТ : RF ATTEN MANUAL : 0 dB ]

[FREQ : CENTER : {L}]

[ SPAN : {fspan}]

[AMPT: 10 dBm]

[ BW : RES BW MANUAL : {fbw}]

[ MKR: ] (измерение уровня основной гармоники Ml)

[ FREQ : CENTER : {2*f,}]

[ MKR: ] (измерение уровня второй гармоники М2).

Значения частоты f|, fspanH fbw устанавливать в соответствии с таблицей Т1.

Таблица 27

Центральная частота, f|

Полоса обзора,

f

Црап.

Полоса пропускания, fbw

Допустимое значение гармонических помех, дБ/мВт

Полученное значение гармонических помех, дБ/мВт

FSVR 7/13/30

100.2 МГц

100 кГц

1 кГц

минус 55

600.2 МГц

600 кГц

5 кГц

минус 55

1100.2 МГц

1 МГц

10 кГц

минус 55

1600.2 МГц

1 МГц

10 кГц

минус 55

2100.2 МГц

1 МГц

10 кГц

минус 55

2600.2 МГц

1 МГц

10 кГц

минус 55

3100.2 МГц

1 МГц

10 кГц

минус 55

3499.2 МГц

1 МГц

10 кГц

минус 55

FSV

R 13/30

3601.2 МГц

1 МГц

10 кГц

минус 90

4101.2 МГц

1 МГц

10 кГц

минус 90

4601.2 МГц

1 МГц

10 кГц

минус 90

5101.2 МГц

1 МГц

10 кГц

минус 90

5601.2 МГц

1 МГц

10 кГц

минус 90

6101.2 МГц

1 МГц

10 кГц

минус 90

6601.2 МГц

1 МГц

10 кГц

минус 90

6799.2 МГц

1 МГц

10 кГц

минус 90

FSVR 30

7999 МГц

1 МГц

10 кГц

минус 90

8999 МГц

1 МГц

10 кГц

минус 90

9999 МГц

1 МГц

10 кГц

минус 90

10999 МГц

10 МГц

100 кГц

минус 90

11999 МГц

10 МГц

100 кГц

минус 90

Центральная частота, Д

Полоса обзора, fspan.

Полоса пропускания, fbw

Допустимое значение гармонических помех, дБ/мВт

Полученное значение гармонических помех, дБ/мВт

12999 МГц

10 МГц

100 кГц

минус 90

13999 МГц

10 МГц

100 кГц

минус 90

14999 МГц

10 МГц

100 кГц

минус 90

опция FSV-B24 (предусилитель выключен)

FSVR 13/30

3601.2 МГц

1 МГц

10 кГц

минус 85

4101.2 МГц

1 МГц

10 кГц

минус 85

4601.2 МГц

1 МГц

10 кГц

минус 85

5101.2 МГц

1 МГц

10 кГц

минус 85

5601.2 МГц

1 МГц

10 кГц

минус 85

6101.2 МГц

1 МГц

10 кГц

минус 85

6601.2 МГц

1 МГц

10 кГц

минус 85

6799.2 МГц

1 МГц

10 кГц

минус 85

FSVR 30:

7999 МГц

1 МГц

10 кГц

минус 85

8999 МГц

1 МГц

10 кГц

минус 85

9999 МГц

1 МГц

10 кГц

минус 85

10999 МГц

10 МГц

100 кГц

минус 85

11999 МГц

10 МГц

100 кГц

минус 85

12999 МГц

10 МГц

100 кГц

минус 85

13999 МГц

10 МГц

100 кГц

минус 85

14999 МГц

10 МГц

100 кГц

минус 85

Относительный уровень помех, обусловленных гармоническими искажениями, определить как разность амплитуд маркеров Д[дБ]= [Ml - М2].

При наличии в анализаторе FSVR предусилителя (опции FSV-B22 или FSV-B24) включить предусилитель анализатора FSVR. Частоту сигнала генератора fi установить в соответствии с таблицей, уровень выходного сигнала генератора установить минус 40 дБ/мВт.

Провести измерения анализатором FSVR, нажимая клавиши:

[PRESET]

[ АМРТ : RF ATTEN MANUAL : 0 dB ]

[ FREQ : CENTER : {Б}]

[ SPAN : {fspan}]

[ AMPT : 10 dBm ]

[ BW : RES BW MANUAL : [fbw]]

[ MKR: ] (измерение уровня основной гармоники Ml)

[FREQ : CENTER : {2*fi}]

[ MKR: ] (измерение уровня второй гармоники М2).

Значения частоты Д, fspan и fbw устанавливать в соответствии с таблицей 28.

Таблица 28

Центральная частота, Ц

Полоса обзора, fspan.

Полоса пропускания, fbw

Допустимое значение гармонических помех, дБ/мВт

Полученное значение гармонических помех, дБ/мВт

FSVR 7/13/30 с опциями FSV-B22 или FSV-B24 и включенным предусилителем

100.2 МГц

100 кГц

1 кГц

минус 65

600.2 МГц

600 кГц

5 кГц

минус 65

1100.2 МГц

1 МГц

10 кГц

минус 65

1600.2 МГц

1 МГц

10 кГц

минус 65

2100.2 МГц

1 МГц

10 кГц

минус 65

2600.2 МГц

1 МГц

10 кГц

минус 65

3100.2 МГц

1 МГц

10 кГц

минус 65

3499.2 МГц

1 МГц

10 кГц

минус 65

FSVR 13/30

3601.2 МГц

1 МГц

10 кГц

минус 65

4101.2 МГц

1 МГц

10 кГц

минус 65

4601.2 МГц

1 МГц

10 кГц

минус 65

5101.2 МГц

1 МГц

10 кГц

минус 65

5601.2 МГц

1 МГц

10 кГц

минус 65

6101.2 МГц

1 МГц

10 кГц

минус 65

6601.2 МГц

1 МГц

10 кГц

минус 65

6799.2 МГц

1 МГц

10 кГц

минус 65

FSVR 30

7999 МГц

1 МГц

10 кГц

минус 65

8999 МГц

1 МГц

10 кГц

минус 65

9999 МГц

1 МГц

10 кГц

минус 65

10999 МГц

10 МГц

100 кГц

минус 65

11999 МГц

10 МГц

100 кГц

минус 65

12999 МГц

10 МГц

100 кГц

минус 65

13999 МГц

10 МГц

100 кГц

минус 65

14999 МГц

10 МГц

100 кГц

минус 65

Относительный уровень помех, обусловленных гармоническими искажениями, определить как разность амплитуд маркеров Д[дБ]= [Ml - М2].

Результаты поверки считать положительными, если уровень помех, обусловленных гармоническими искажениями, не превысит значений, указанных в таблицах Т1 и 28.

6.4.10 Определение относительного уровня помех, обусловленных интермодуляционными искажениями третьего порядка

Соединить выходы генераторов сигналов через аттенюаторы 10 дБ со входами делителя.

Соединить выход делителя со входом анализатора FSVR.

Установить  на  первом  генераторе  значение  частоты  выходного  сигнала

fgi = fin - 50 кГц.

Установить  на  втором  генераторе  значение  частоты  выходного  сигнала

fgi = fin+ 50 кГц.

Отрегулировать значение уровня выходного сигнала каждого генератора по отсчетному устройству анализатора FSVR таким образом, чтобы суммарный уровень сигнала на входе анализатора FSVR соответствовал значению минус 15 дБ/мВт.

Отключить автоматическую регулировку уровня генераторов для уменьшения взаимных помех.

Провести измерения TOI, последовательно нажимая клавиши анализатора:

[PRESET]

[ АМРТ : RF ATTEN MANUAL : 0 dB ]

[ АМРТ: -10 dBm]

[ SPAN : 500 kHz ]

[ BW : RES BW MANUAL : 30 Hz ]

[ FREQ : CENTER : {fin} ]

[ MKR FCTN : TOI ]

Значение fjn устанавливать в соответствии с таблицей 29.

Таблица 29

Центральная частота fin, МГц

Допустимое значение TOI

Измеренное значение TOI

Допустимое значение интермодуляционных искажений, дБ/мВт

Полученное значение интермодуляционных искажений Аз, дБ/мВт

FSVR 7/13/30

10.2

12

минус 54

50.2

12

минус 54

100.2

13

минус 56

600.2

13

минус 56

1100.2

13

минус 56

1600.2

13

минус 56

2100.2

13

минус 56

2600.2

13

минус 56

3100.2

13

минус 56

3599.2

13

минус 56

3601.2

15

минус 60

4101.2

15

минус 60

4601.2

15

минус 60

5101.2

15

минус 60

5601.2

15

минус 60

6101.2

15

минус 60

6601.2

15

минус 60

6999.2

15

минус 60

FSVR 13/30

7999

15

минус 60

8999

15

минус 60

9999

15

минус 60

10999

15

минус 60

11999

15

минус 60

12999

15

минус 60

FSVR 30

13999

15

минус 60

15999

15

минус 60

Центральная частота fin, МГц

Допустимое значение TOI

Измеренное значение TOI

Допустимое значение интермодуляционных искажений, дБ/мВт

Полученное значение интермодуляционных искажений А3, дБ/мВт

17999

15

минус 60

19999

15

минус 60

21999

15

минус 60

23999

15

минус 60

25999

15

минус 60

27999

15

минус 60

29999

15

минус 60

Точка пересечения третьего порядка, соответствующая входному сигналу, отображается в поле маркера анализатора как [TOI].

Уровень помех, обусловленных интермодуляционными искажениями 3-го порядка Аз, вычислить по формуле: А3 = (-15 - Т01)*2. Например, если полученное значение TOI равно 15, то А3 =(-15-15)*2 = минус 60 дБ/мВт.

Полученные результаты занести в таблицу 29.

При наличии в анализаторе FSVR предусилителя (опции FSV-B22 или FSV-B24) включить предусилитель анализатора FSVR и отрегулировать значение уровня выходного сигнала каждого генератора по отсчетному устройству анализатора FSVR таким образом, чтобы суммарный уровень сигнала на входе анализатора FSVR соответствовал значению минус 45 дБ/мВт.

Провести измерения TOI, последовательно нажимая клавиши анализатора:

[PRESET]

[ АМРТ : RF ATTEN MANUAL : 0 dB ]

[ АМРТ : -10 dBm]

[ SPAN : 500 kHz ]

[ BW : RES BW MANUAL : 30 Hz ]

[ FREQ : CENTER : {f,n} ]

[ MKR FCTN : TOI ]

Значение fjn устанавливать в соответствии с таблицей 30.

Уровень помех, обусловленных интермодуляционными искажениями 3-го порядка Аз, для анализаторов с предусилителем вычислить по формуле: Аз = (-45 - ТО1)*2. Например, если полученное значение TOI равно -3, то А3 =(-45-(-3))*2 = минус 84 дБ/мВт.

Полученные результаты занести в таблицу 30.

Таблица 30

Центральная частота Цп, МГц

Допустимое значение TOI

Измеренное значение ТОТ

Допустимое значение интермодуляционных искажений, дБ/мВт

Полученное значение интермодуляционных искажений Аз, дБ/мВт

FSVR 7/13/30

10.2

-3

минус 84

50.2

-3

минус 84

100.2

-2

минус 86

600.2

-2

минус 86

1100.2

-2

минус 86

1600.2

-2

минус 86

2100.2

-2

минус 86

2600.2

-2

минус 86

Центральная частота f;n, МГц

Допустимое значение TOI

Измеренное значение TOI

Допустимое значение и нтермо дуляцио иных искажений, дБ/мВт

Полученное значение интермодуляционных искажений Аз, дБ/мВт

3100.2

-2

минус 86

3599.2

-2

минус 86

3601.2

0

минус 90

4101.2

0

минус 90

4601.2

0

минус 90

5101.2

0

минус 90

5601.2

0

минус 90

6101.2

0

минус 90

6601.2

0

минус 90

6999.2

0

минус 90

FSVR 13/30

7999

-10

минус 70

8999

-10

минус 70

9999

-10

минус 70

10999

-10

минус 70

11999

-10

минус 70

12999

-10

минус 70

FSVR30

13999

-10

минус 70

15999

-10

минус 70

17999

-10

минус 70

19999

-10

минус 70

21999

-10

минус 70

23999

-10

минус 70

25999

-10

минус 70

27999

-10

минус 70

29999

-10

минус 70

Результаты поверки считать положительными, если уровень помех, обусловленных интермодуляционными искажениями 3-го порядка не превысит значений, указанных в таблицах 29 и 30.

6.4.11 Определение КСВН входа

Соединить порт анализатора цепей с ВЧ-входом анализатора FSVR.

Установить следующие значения параметров анализатора FSVR:

[ АМРТ : RF INPUT {coupled} ]

[ АМРТ : RF ATTEN MANUAL : {aFSVR} ]

Провести измерения КСВН, устанавливая значения параметров анализатора FSVR в соответствии с таблицей 31.

Таблица 31

Частота, МТц

Измеренное значение КСВН

Допустимое значение КСВН

aFSVR = Ю дБ, DC coupled

FSVR 7/13/30:

10

1,5

250

1,5

Частота, МГц

Измеренное значение КСВН

Допустимое значение КСВН

500

1,5

750

1,5

1000

1,5

1250

1,5

1500

1,5

1750

1,5

2000

1,5

2250

1,5

2500

1,5

2750

1,5

3000

1,5

3250

1,5

3500

1,5

3750

2

4000

2

4250

2

4500

2

4750

2

5000

2

5250

2

5500

2

5750

2

6000

2

6250

2

6500

2

6750

2

7000

2

FSVR 13/30:

8000

2

9000

2

10000

2

11000

2

12000

2

13000

2

FSVR 30:

14000

2

16000

2

18000

2

20000

2,2

22000

2,2

24000

2,2

26000

2,2

28000

2,2

29999

2,2

sfsvr=20 дБ, DC coupled

Частота, МГц

Измеренное значение КСВН

Допустимое значение КСВН

FSVR 7/13/30:

10

1,5

250

1,5

500

1,5

750

1,5

1000

1,5

1250

1,5

1500

1,5

1750

1,5

2000

1,5

2250

1,5

2500

1,5

2750

1,5

3000

1,5

3250

1,5

3500

1,5

3750

2

4000

2

4250

2

4500

2

4750

2

5000

2

5250

2

5500

2

5750

2

6000

2

6250

2

6500

2

6750

2

7000

2

FSVR 13/30:

8000

2

9000

2

10000

2

11000

2

12000

2

13000

2

FSVR 30:

14000

2

16000

2

18000

2

20000

2,2

22000

2,2

24000

2,2

26000

2,2

Частота, МГц

Измеренное значение KCBH

Допустимое значение КСВН

28000

2,2

29999

2,2

&fsvr=40 дБ, DC coupled

FSVR 7/13/30:

10

1,5

250

1,5

500

1,5

750

1,5

1000

1,5

1250

1,5

1500

1,5

1750

1,5

2000

1,5

2250

1,5

2500

1,5

2750

1,5

3000

1,5

3250

1,5

3500

1,5

3750

2

4000

2

4250

2

4500

2

4750

2

5000

2

5250

2

5500

2

5750

2

6000

2

6250

2

6500

2

6750

2

7000

2

FSVR 13/30:

8000

2

9000

2

10000

2

11000

2

12000

2

13000

2

FSVR 30:

14000

2

16000

2

18000

2

20000

2 7

Частота, МГц

Измеренное значение КСВН

Допустимое значение КСВН

22000

2,2

24000

2,2

26000

2,2

28000

2,2

29999

2,2

Sfsvr^IO дБ, AC coupled

FSVR 7/13/30:

10

1,5

250

1,5

500

1,5

750

1,5

1000

1,5

1250

1,5

1500

1,5

1750

1,5

2000

1,5

2250

1,5

2500

1,5

2750

1,5

3000

1,5

3250

1,5

3500

1,5

3750

2

4000

2

4250

2

4500

2

4750

2

5000

2

5250

2

5500

2

5750

2

6000

2

6250

2

6500

2

6750

2

7000

2

FSVR 13/30:

8000

2

9000

2

10000

2

11000

2

12000

2

13000

2

FSVR 30:

14000

2

Частота, МГц

Измеренное значение КСВН

Допустимое значение КСВН

16000

2

18000

2

20000

2,2

22000

2,2

24000

2,2

26000

2,2

26999

2,2

3fsvr=20 дБ, AC coupled

FSVR 7/13/30:

10

1,5

250

1,5

500

1,5

750

1,5

1000

1,5

1250

1,5

1500

1,5

1750

1,5

2000

1,5

2250

1,5

2500

1,5

2750

1,5

3000

1,5

3250

1,5

3500

1,5

3750

2

4000

2

4250

2

4500

2

4750

2

5000

2

5250

2

5500

2

5750

2

6000

2

6250

2

6500

2

6750

2

7000

2

FSVR 13/30:

8000

2

9000

2

10000

2

11000

2

12000

2

13000

2

Частота, МГц

Измеренное значение КСВН

Допустимое значение КСВН

FSVR 30:

14000

2

16000

2

18000

2

20000

2,2

22000

2,2

24000

2,2

26000

2,2

26999

2,2

sfsvr=40 дБ, AC coupled

FSVR 7/13/30:

10

1,1

250

1,5

500

1,5

750

1,5

1000

1,5

1250

1,5

1500

1,5

1750

1,5

2000

1,5

2250

1,5

2500

1,5

2750

1,5

3000

1,5

3250

1,5

3500

1,5

3750

2

4000

2

4250

2

4500

2

4750

2

5000

2

5250

2

5500

2

5750

2

6000

2

6250

2

6500

2

6750

2

7000

2

FSVR 13/30:

8000

2

9000

2

10000

2

11000

2

Частота, МГц

Измеренное значение КСВН

Допустимое значение КСВН

12000

2

13000

2

FSVR 30:

14000

2

16000

2

18000

2

20000

2,2

22000

2,2

24000

2,2

26000

2,2

26999

2,2

Результаты поверки считать удовлетворительными, если значение КСВН соответствуют указанным в таблице 31.

6.4.12 Проверка программного обеспечения

Осуществить проверку соответствия заявленных идентификационных данных программного обеспечения (ПО).

Результаты проверки считать положительными, если идентификационные данные программного обеспечения соответствуют:

наименование программного обеспечения - «Микропрограммное обеспечения для анализаторов сигналов в реальном масштабе времени серии FSVR 7/13/30»;

идентификационное наименование программного обеспечения - Firmware - FSVR 7, FSVR 13, FSVR 30, V1.57;

номер версии (идентификационный номер) программного обеспечения - VI.57;

цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) - F79F5F12;

уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «А».

Осуществить оценку влияния программного обеспечения на метрологические характеристики средства измерений в соответствии с МИ 3286-2010.

Результаты проверки считать положительными, если влияние метрологически значимой части программного обеспечения на метрологические характеристики анализатора не выходит за пределы согласованного допуска.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Результаты измерений и расчетов ведутся в протоколах.

  • 7.2 При положительных результатах поверки в формуляре делается отметка о поверке в установленном порядке или выдается свидетельство установленного образца.

При отрицательных результатах поверки анализатор бракуется и направляется в ремонт.

  • 7.3 На забракованный анализатор выдается извещение о непригодности с указанием при

чин забракования.

О.В. Каминский

*                   >

/            \

А.А. Калинин

Начальник отдела

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

Старший научный сотрудник

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
