Методика поверки «ГСИ.ИЗМЕРИТЕЛИ ТРЕХФАЗНЫЕ СА540» (МП 206.1-007-2019)

Методика поверки

Тип документа

ГСИ.ИЗМЕРИТЕЛИ ТРЕХФАЗНЫЕ СА540

Наименование

МП 206.1-007-2019

Обозначение документа

ВНИИМС

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Управляющий ООО «ОЛТЕСТ РУСЬ» - индивидуальный предприниматель

УТВЕРЖДАЮ

Заместитель директора

ФГУП «ВНИИМС»

по производственной метрологии

2019 г.

Иванникова

ИЗМЕРИТЕЛИ ТРЕХФАЗНЫЕ CAS40

Методика поверки

МП 206.1-007-2019

г. Москва 2019

Настоящая методика поверки распространяется на измерители трёхфазные СА540 (далее по тексту — измерители), изготавливаемые ООО «ОЛТЕСТ РУСЬ», г. Москва, и устанавливает методы и средства их первичной и периодической поверки.

На поверку представляются измерители, укомплектованные в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации;

  • - паспорт;

  • - методика поверки.

Интервал между поверками - 2 года.

1 НОРМАТИВНЫЕ ССЫЛКИ

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утверждены Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда (ССБТ). Испытания и измерения электрические. Общие требования безопасности»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках

Наименование операции

Номер пунк-та методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

8.1

Да

Да

2 Проверка электрической прочности изоляции

8.2

Да

Нет

3 Проверка электрического сопротивления изоляции

8.3

Да

Нет

4 Опробование

8.4

Да

Да

5 Определение относительной погрешности измерения напряжения

8.5

Да

Да

6 Определение относительной погрешности измерения силы переменного тока при работе от внешнего источника питания

8.6

Да

Да

7 Определение относительного отклонения напряжения   на   выходе   встроенного

однофазного    источника    питания    от

номинального значения

8.7

Да

Да

Наименование операции

Номер пунк-та методики поверки

Проведение операции

первичная поверка

периодическая поверка

8 Определение относительного отклонения напряжения   на   выходе   встроенного

трехфазного    источника    питания    от

номинального и максимального значения относительной    разности    междуфазных

напряжений

8.8

Да

Да

9 Определение относительной погрешности измерения силы тока при работе от встроенного источника питания

8.9

Да

Да

10 Определение абсолютной погрешности измерения разности фаз между током и напряжением при работе от внешнего источника питания

8.10

Да

Да

11 Проверка абсолютной погрешности измерения разности фаз между током и напряжением при работе от встроенного источника питания

8.11

Да

Да

12 Определение относительной погрешности измерения отношения напряжений (коэффициента трансформации) и абсолютной погрешности измерения разности фаз между напряжениями

8.12

Да

Да

13 Определение относительной погрешности измерения частоты напряжения и тока

8.13

Да

Да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Рекомендуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Вольтметр переменного тока

±(от 0,035 до

0,2) %

ВЗ-60

1

8.8

Калибратор переменного тока

от 30 до

420 В;

от 0,01 до

7,5 А;

от 0 до

360°;

от 49 до 51

Гц

±0,05%

±0,1%

±0,03°

±0,01%

Ресурс-К2

1

8.5, 8.6,

8.9-8.11

Магазин электрического сопротивления

от 0,01 до

10000

0,05

Р4830/1

1

8.9,8.12

Магазин электрического сопротивления

от 0,1 до

100000

0,05

Р4830/2

1

8.9,8.12

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Ко

личе

ство

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

Частотомер электронносчетный

от 0,1 до

100 В; от 10 Гц до

3,5 МГц

±5-10-6

43-32

1

8.13

Таблица 3 - Вспомогательные средства поверки

Наименование

Требуемые технические характеристики

Рекомендуемый тип

Ко

личе

ство

Номер пункта методики поверки

Секундомер механический

до 60 минут

±1,8 с

СОСпр-2б-

2-010

1

8.2

Измеритель нелинейных искажений автоматических

от 20 Гц до

19,9 кГц

±(0,05-К±0,05)

С6-11

1

8.4-8.13

Барометр-анероид метеорологический

от 80 до

106 кПа

±0,2 кПа

БАММ-1

1

6.1

Гигрометр психометрический

от 20 до 90% от 0 до 25°С

±7%;

±0,2°

ВИТ-1

1

6.1

Мегаомметр

от 2 до 2x108 Ом

±1,5%

Е6-16

1

8.2

Установка пробойная

от 0,2 до 6 кВ

±4%

УПУ-6

1

8.2

Набор сопротивлений

3 кОм, 5 Вт;

5,6 кОм 5Вт

±5% ±10%

PRW3,

PRW5,6

4

8.4, 8.8

Конденсатор

25 мкФ,

450 В

±10%

KNM3117

1

8.7

Конденсатор

2 мкФ,

550 В

±10%

МКР10

3

8.8

Автотрансформатор

от 0 до

250 В

±10%

ЛАТР-5

1

8.7, 8.8,

8.13

Трансформатор

220 В

±10%

УТН

1

8.13

  • 3.2  Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.

  • 3.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации на аппараты, имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III до 1000 В.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 Поверка измерителей должна проводиться при нормальных условиях применения:

  • - температура окружающей среды, °C                от +15 до +25;

  • - атмосферное давление, кПа                         от 84 до 106;

  • - относительная влажность воздуха, %                от 10 до 80.

  • 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±10 %. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на измеритель и входящие в комплект компоненты.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого измерителя следующим требованиям:

  • - отсутствие механических повреждений, влияющих на работоспособность, отсутствие механических повреждений соединительных кабелей и разъемов;

  • - соответствие требованиям комплектности и маркировки, приведенным в паспорте на измеритель;

  • 8.1.2 Соответствие требованиям комплектности и маркировки, а также отсутствие внешних механических повреждений проверяются визуально.

  • 8.1.3 Результат операции поверки по 8.1 считается положительным, если отсутствуют внешние механические повреждения измерителя, а комплектность и маркировка соответствуют требованиям паспорта.

8.2 Проверка электрической прочности изоляции
  • 8.2.1 Проверку электрической прочности изоляции цепей питания 220 В частотой 50 Гц измерителя относительно его корпуса и измерительных цепей проводите с помощью пробойной установки УПУ-6 в следующей последовательности:

  • - подсоедините к измерителю кабель питания КП(БИ);

  • - электрически соедините между собой контакты вилки кабеля питания КП (БИ), здесь и далее в качестве проводников используйте медные провода сечением не менее 0,2 мм2;

  • - установите выключатель питания измерителя в положение "I";

  • - подключите кабели измерительные к соотвегствующим разъемам измерителя: КИ (А) - к разъему "Фаза А", КИ (В) - к разъему "Фаза В", КИ (С) - к разъему "Фаза С", КИ (N) - к разъему "N", КИ (КТ) - к разъему "КТ(НН)";

  • - подключите кабель силовой КС (ВИ) к разъему "Внешний источник";

  • - электрически соедините на кабеле измерительном КИ (КТ) сигнальные выводы "а", "Ь", "с" и на кабеле силовом КС (ВИ) выводы питания "a", "b", "с", "N";

электрически соедините между собой закороченные выводы кабеля силового КС (ВИ), закороченные выводы кабеля измерительного КИ (КТ), выводы кабелей измерительных КИ (А), КИ (В), КИ (С), КИ (N) и подключите их к клемме "-L" измерителя;

  • - подсоедините один вывод универсальной пробойной установки УПУ-6, которая в момент подключения должна быть выключена, к соединенным клеммам вилки кабеля питания КП(БИ), а второй вывод УПУ-6 - к контакту защитного заземления вилки кабеля питания КП(БИ);

  • - включите установку и подавайте плавно в течение 3 минут напряжение от 0 до значения 1500 В. Выдержите 1 минуту и затем плавно снижайте напряжение до нуля. Отключите пробойную установку.

  • 8.2.2 Проверку электрической прочности изоляции входов "Внешний источник" и "КТ(НН)" измерителя относительно его корпуса проводите с помощью пробойной установки УПУ-6 в следующей последовательности:

  • - подключите кабели измерительные к соответствующим разъемам: КИ (А) к разъему "Фаза А"; КИ (В) - к разъему "Фаза В"; КИ (С) - к разъему "Фаза С"; КИ (N) - к разъему "N", КИ (КТ) -к разъему "КТ(НН)";

  • - подключите кабель силовой КС (ВИ) к разъему "Внешний источник";

  • - электрически соедините на кабеле измерительном КИ (КТ) сигнальные выводы "а", b , с ,

  • - электрически соедините на кабеле силовом КС (ВИ) выводы питания "a", "b", "с", "N";

  • - электрически соедините между собой закороченные выводы кабеля силового КС (ВИ), выводы кабелей измерительных КИ (А), КИ (В), КИ (С), КИ (N) и кабеля измерительного КИ (КТ);

  • - электрически соедините между собой закороченные выводы кабеля измерительного КИ (КТ) и зажим "-L" измерителя;

  • - подсоедините один вывод универсальной пробойной установки УПУ-6, которая в момент подключения должна быть выключена, к выводам кабеля силового КС (ВИ), а второй вывод УПУ-6 - к зажиму "±" измерителя;

  • - включите установку и подавайте плавно в течение 3 минут напряжение от 0 до значения 2000 В. Выдержите 1 минуту, затем плавно снижайте напряжение до нуля и отключите пробойную установку.

  • 8.2.3 Результат операции проверки электрической прочности изоляции считается положительным, если при проведении испытаний не произошло пробоя или поверхностного перекрытия изоляции. Появление "короны" или специфического шума при испытании не является признаком неудовлетворительных результатов испытаний.

8.3 Проверка электрического сопротивления изоляции
  • 8.3.1 Проверку электрического сопротивления изоляции между корпусом, измерительными цепями и изолированными от корпуса цепями питания 220 В частотой 50 Гц измерителя проводите в следующей последовательности:

  • - подсоедините к измерителю кабель питания КП (БИ);

  • - электрически соедините между собой контакты вилки кабеля питания КП (БИ);

  • - установите выключатель питания измерителя в положение "I";

  • - подключите кабели измерительные к соответствующим разъемам измерителя: КИ (А) - к разъему "Фаза А", КИ (В) - к разъему "Фаза В", КИ (С) - к разъему "Фаза С", КИ (N) - к разъему "N", КИ (КТ) - к разъему "КТ(НН)";

  • - подключите кабель силовой КС (ВИ) к разъему "Внешний источник";

  • - электрически соедините на кабеле измерительном КИ (КТ) сигнальные выводы "а", "Ь", "с" и на кабеле силовом КС (ВИ) выводы питания "a", "b", "с", "N";

  • - электрически соедините между собой закороченные выводы кабеля силового КС (ВИ), закороченные выводы кабеля измерительного КИ (КТ), выводы кабелей измерительных КИ (А), КИ (В), КИ (С), КИ (N) и подключите их к клемме "±" измерителя;

  • - подсоедините один вывод мегаомметра к соединенным клеммам вилки кабеля питания КП (БИ), а второй вывод мегаомметра - к выводу защитного заземления вилки кабеля питания КП (БИ) и выполните измерение сопротивления изоляции с помощью мегаомметра на напряжении 500 В, показания отсчитывайте через 1 минуту после подачи напряжения.

  • 8.3.2 Проверку электрического сопротивления изоляции между корпусом и входами "Внешний источник", "КТ(НН)" измерителя проводите в следующей последовательности:

  • - подключите кабели измерительные к соответствующим разъемам: КИ (А) - к разъему "Фаза А"; КИ(В)- к разъему "Фаза В"; КИ(С)- к разъему "Фаза С"; KH(N)- к разъему "N", КИ (КТ) - к разъему "КТ(НН)";

  • - подключите кабель силовой КС (ВИ) к разъему "Внешний источник";

  • - электрически соедините на кабеле измерительном КИ (КТ) сигнальные выводы "а", D , С ,

  • - электрически соедините на кабеле силовом КС (ВИ) выводы питания "a", "b", "с", "N";

  • - электрически соедините между собой закороченные выводы кабеля силового КС (ВИ), выводы кабелей измерительных КИ (А), КИ (В), КИ (С), КИ (N) и выводы кабеля измерительного КИ (КТ);

  • - электрически соедините между собой закороченные выводы кабеля измерительного КИ (КТ) и зажим " -L" измерителя ;

  • - подсоедините один вывод мегаомметра к выводам кабеля силового КС (ВИ), а второй вывод мегаомметра - к зажиму "JL" измерителя и проведите измерение сопротивления изоляции с помощью мегаомметра на напряжении 500 В, показания отсчитывайте через 1 минуту после подачи напряжения.

  • 8.3.3 Результат операции проверки электрического сопротивления изоляции считается положительным, если измеренные значения сопротивления изоляции получились более 2 МОм.

8.4 Опробование

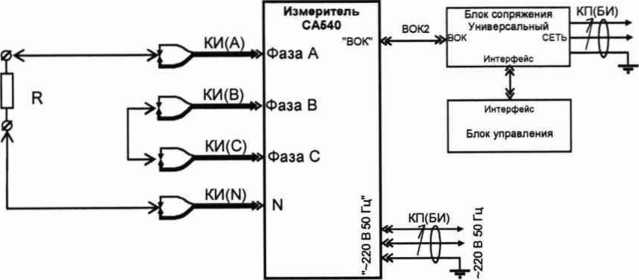

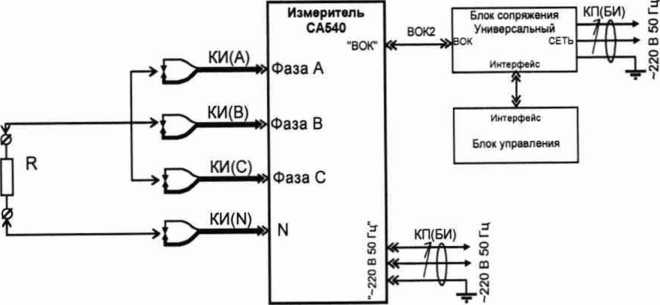

  • 8.4.1 Соберите схему, приведенную на рисунке 1. Все подключаемые устройства должны быть отключены от сети.

Рисунок 1 - Схема опробования

R - резистор 3 кОм ±5 %, 2 Вт

  • 8.4.2 Убедитесь, что автоматический выключатель встроенного источника питания находится во включенном положении. Включите измеритель, для чего установите выключатели "СЕТЬ", размещенные на передней панели блока измерительного и на блоке сопряжения универсальном, в положение "I". При включении необходимо проверить номер версии программного обеспечения.

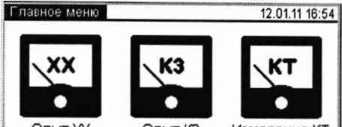

  • 8.4.3 Отобразите главное меню на блоке управления, для чего нажмите1 в любом месте экрана блока управления (далее - БУ). На экране появится главное меню БУ (рисунок 2).

    опыт лл     ипыт     измерением

    Объект        Архив Настройка

    Рисунок 2 - главное меню БУ

    • 8.4.4 Нажмите на значок , затем на строку "Поверка".

    • 8.4.5 В появившемся окне выберите "Пункт 8.4", затем закладку "а-Ь".

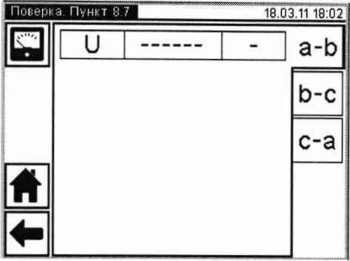

    • 8.4.6 Проведите измерение напряжения U и силы тока I, нажав на значок

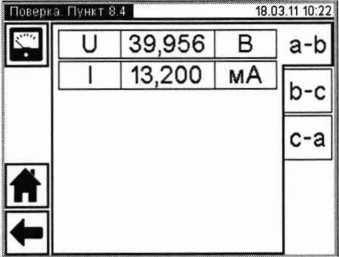

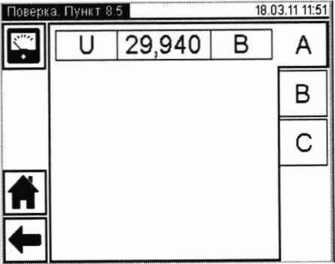

    • 8.4.7 Результаты измерения, появившиеся на экране (рисунок 3), соответствующие ячейки таблицы 4.

    занесите

    Рисунок 3 - Окно результатов измерений

Таблица 4 - Результаты измерения

№ измер ения

Конфигурация цепи

Результат измерения напряжения

Результат измерения силы тока

Расчетное значение силы тока

Отклонение измеренного значения силы тока

Действительное значение

Пределы допускаемых значений

UCA540, В

I СА540 А

1р, А

д1,А

д1доп,А

1

а-Ь

±0,002

2

Ь-с

±0,002

3

с-а

±0,002

8.4.8 Определите расчетное значение силы тока 1р, А, по формуле:

Ip - UcA540/R,

(1)

где:

U CA540 - результат измерения напряжения, В;

R- значение сопротивления, равное 3-103 Ом.

Полученное значение занесите в таблицу 4.

  • 8.4.9 Рассчитайте отклонение измеренного значения силы тока от расчетного по формуле:

Д1 = 1сА540- 1р,                         (2)

где:

1са54о - результат измерения силы тока, А;

1р - расчетное значение силы тока, А.

Полученное значение занесите в таблицу 4 в ячейку столбца Д1.

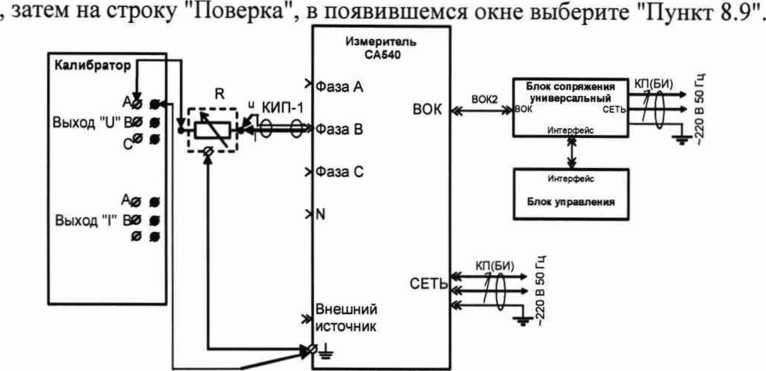

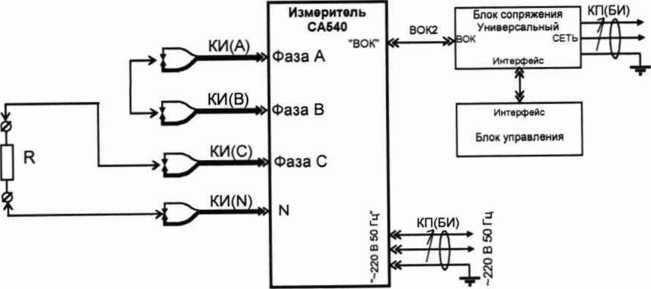

  • 8.4.10 Соберите схему измерений, приведенную на рисунке 4.

  • 8.4.11 Выберите закладку "b-с" и повторите операции по п.п. 8.4.6-8.4.9.

  • 8.4.12 Соберите схему, приведенную на рисунке 5.

  • 8.4.13 Выберите закладку "с-а" и повторите операции по п.п. 8.4.6-8.4.9.

  • 8.4.14 Результат операции опробования считается положительным, если во всех трех измерениях AI не превышают пределов Д1ДОп таблицы 4 и номер версии программного обеспечения не ниже, чем 3.22.

    Рисунок 4

    R - резистор 3 кОм ± 5%, 2 Вт

    Рисунок 5

    R - резистор 3 кОм ± 5%, 2 Вт

8.5 Определение относительной погрешности измерения напряжения
  • 8.5.1 Соберите схему измерения, приведенную на рисунке 6. Все подключаемые устройства должны быть отключены от сети.

ВНИМАНИЕ! Для всех операции поверки, в которых используется трехфазный калибратор, подключать к выводам тока и напряжения следует только одну фазу (в данной методике поверки на всех схемах показано подключение к фазе А).

В том случае, если генератор, входящий в состав калибратора, не позволяет устанавливать фазное напряжение 420 В, следует вместо напряжения фазы Ua подавать на входы СА540 междуфазное напряжение Иаь. Устанавливаемые фазные напряжения при этом буду равны 420/^3 В.

  • 8.5.2 Включите измеритель. Отобразите главное меню на блоке управления.

а
  • 8.5.3 Нажмите на кнопку , и выберите строку "Поверка".

  • 8.5.4 В появившемся окне выберите "Пункт 8.5", затем закладку "А".

    Калибратор

    Фаза А

    Интерфейс

    Измеритель САМО

    А0 •

    Выход "Г В0 •

    С0

    КП(БИ) I?

    Блок управления

    Бло« сопряжения Универсальный

    СЕТЬ

    Интерфейс

    Выход "U" В0 •

    с0

    7

    J—1

    8

    m

    8 . CJ*

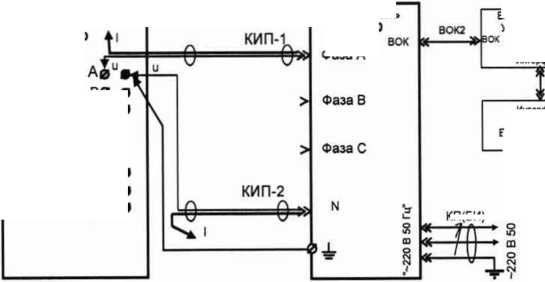

Рисунок 6 - Схема определение относительной погрешности измерения напряжения переменного тока

КИП-1, КИП-2 - кабели измерительные для поверки Измерителя, входящие в комплект поставки

  • 8.5.5 Установите напряжение на выходе калибратора 30 В, в соответствии с первой строкой колонки "Значение устанавливаемого напряжения" таблицы 5.

  • 8.5.6 Значение напряжения, установленное на выходе калибратора и отображаемое на его экране, занесите в ячейку Uk таблицы 5.

  • 8.5.7  Измерьте значение напряжения на выходе калибратора с помощью измерителя, нажав на кнопку 5.. Внешний вид окна "Поверка. Пункт 8.5" показан на рисунке 7. Результат измерения занесите в ячейку Uca540, соответствующей строки таблицы 5.

    Рисунок 7 - Внешний вид окна "Поверка. Пункт 8.5"

Таблица 5 - Результаты определения относительной погрешности измерения напряже

ния

№ измерения

Конфигурация

цепи

Значение устанавливаемого напряжения Uy, В

Действительное значение Напряжение Uk, В

Результат измерения напряжения

UCA540, В

Относительная погрешность измерения напряжения

Действительное значение Зи, %

Пределы допускаемых значений Зидоп, %

1

AN

30

±0,2

2

AN

35

3

AN

40

4

AN

50

5

AN

200

6

AN

420

7

BN

30

8

BN

100

9

BN

420

10

CN

30

11

CN

100

12

CN

420

  • 8.5.8    Рассчитайте значение относительной погрешности измерения напряжения, в процентах, по формуле:

5U = 1OO-(Uca54o-Uk)/Uk                                 (3)

где:

Uca540 - результат измерения напряжения измерителем, В;

Uk - значение напряжения, заданное на калибраторе, В.

Полученное значение занесите в ячейку Зц соответствующей строки таблицы 5.

  • 8.5.9 Повторите операции по п.п. 8.5.5 - 8.5.8 для значений напряжений, указанных в строках 2 - 6 таблицы 5.

  • 8.5.10  Подключите кабель КИП-1 к разъему "Фаза В", расположенному на передней панели измерителя. На экране блока управления выберите закладку "В".

  • 8.5.11 Повторите операции по п.п. 8.5.5 - 8.5.8 для значений напряжений, указанных в строках 7 - 9 таблицы 5.

  • 8.5.12 Подключите кабель КИП-1 к разъему "Фаза С", расположенному на передней панели измерителя. На экране блока управления выберите закладку "С".

  • 8.5.13 Повторите операции по п.п. 8.5.5 - 8.5.8 для значений напряжений, указанных в строках 10-12 таблицы 5.

  • 8.5.14 Результат поверки по п. 8.5 считаются положительным, если все полученные значения Зи не превышают допустимых значений Зидоп.

8.6 Определение относительной погрешности измерения силы переменного тока при работе от внешнего источника питания
  • 8.6.1 Соберите схему измерения, приведенную на рисунке 8. Все подключаемые устройства должны быть отключены от сети.

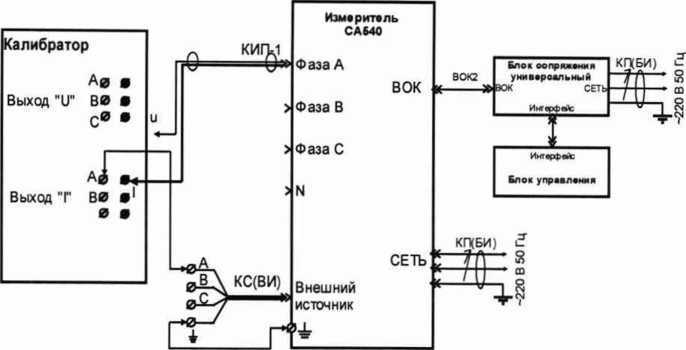

Рисунок 8 - Схема определения относительной погрешности измерения силы переменного тока при работе от внешнего источника питания

КИП-1 - кабель измерительный для поверки Измерителя, входящий в комплект поставки; КС(ВИ) - кабель силовой для подключения внешнего источника, входящий в комплект поставки.

  • 8.6.2 Убедитесь, что автоматический выключатель внешнего источника питания находится во включенном состоянии. Включите измеритель. Отобразите главное меню на блоке управления.

  • 8.6.3 Нажмите на кнопку , а затем на строку "Поверка".

  • 8.6.4 В появившемся окне выберите "Пункт 8.6", а затем закладку "А".

  • 8.6.5 Установите значение силы тока на выходе калибратора равным 0,2 А в соответствии с первой строкой колонки "Устанавливаемое значение силы тока" таблицы 6.

Таблица 6 - Результаты определения относительной погрешности измерений силы переменного тока при работе от внешнего источника питания

№ измерения

Конфигурация цепи

Устанавливаемое значение силы тока 1у, А

Действительное значение силы тока 1к, А

Результат измерения силы тока 1СА54О, А

Относительная погрешность измерения силы тока

Действительное значение 5i, %

Пределы допускаемых значений 5uon, %

1

А

0,2

±0,4

2

А

0,6

3

А

0,7

4

А

6

5

А

7

6

В

0,2

7

В

0,7

8

В

7

9

с

0,2

10

с

0,7

И

с

7

  • 8.6.6 Значение силы тока, реально протекающего в цепи, отображаемое на экране калибратора, занесите в ячейку 1к данной строки таблицы 6.

И

  • 8.6.7 Измерьте значение силы тока в цепи с помощью измерителя, нажав на кнопку 1™J. Внешний вид окна "Поверка. Пункт 8.6" показан на рисунке 9.

Результат измерения занесите в ячейку 1са54о данной строки таблицы 6.

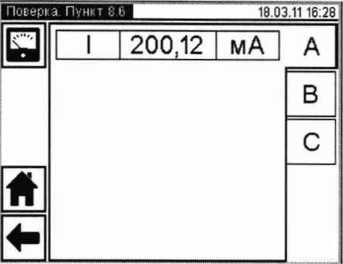

Рисунок 9 - Внешний вид окна "Поверка. Пункт 8.6"

  • 8.6.8 Рассчитайте значение основной относительной погрешности при измерении силы тока, в процентах, по формуле:

5, = ^CA54Q—~ZK ) .100’                                  (4)

'           'к

где:

Ica540 - результат измерения силы тока измерителем, А;

1к - результат измерения силы тока калибратором, А.

Полученное значение занесите в ячейку 5i данной строки таблицы 6.

  • 8.6.9 Повторите п.п. 8.6.5 - 8.6.8 для значений силы тока, записанных в строках 2-5 таблицы 6.

  • 8.6.10  Подключите кабель КИП-1 к разъему "Фаза В", расположенному на передней панели измерителя. На экране блока управления выберите закладку "В".

  • 8.6.11 Повторите п.п. 8.6.5 - 8.6.8 для значений силы тока, записанных в строках 6-8 таблицы 6.

  • 8.6.12 Подключите кабель КИП-1 к разъему "Фаза С", расположенному на передней панели измерителя. На экране блока управления выберите закладку "С".

  • 8.6.13 Повторите п.п. 8.6.5 - 8.6.8 для значений силы тока, записанных в строках 9-11 таблицы 6.

  • 8.6.14 Результат операции поверки по п.8.6 считается положительным, если для всех измерений действительные значения относительной погрешности измерения силы тока 51 не превышают пределов допустимых значений S^on таблицы 6.

8.7 Определение относительного отклонения напряжения на выходе встроенного однофазного источника питания от номинального значения

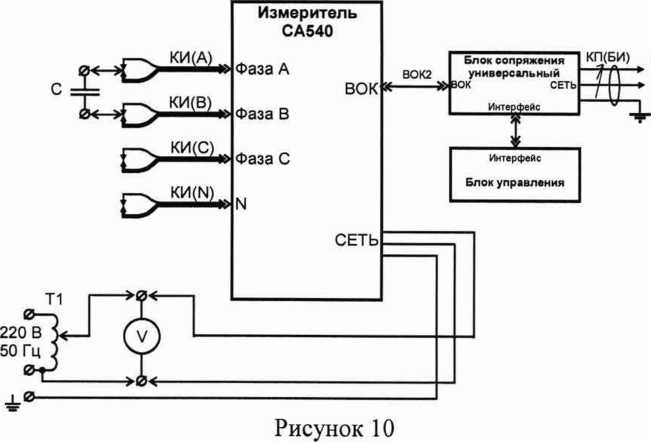

  • 8.7.1  Соберите схему, представленную на рисунке 10. Все подключаемые устройства должны быть отключены от сети.

  • 8.7.2 Установите на выходе трансформатора Т1 значение напряжения, равное (198±2) В. Напряжение контролируйте по показаниям вольтметра.

  • 8.7.3 Убедитесь, что автоматический выключатель встроенного источника питания находится во включенном состоянии. Включите измеритель. Отобразите главное меню на блоке управления.

Л
  • 8.7.4 Нажмите на кнопку , затем на строку "Поверка". В появившемся окне выберите "Пункт 8.7".

  • 8.7.5 В предложенном перечне значений "Напряжения встроенного источника" (данное окно представлено рисунком 11) выберите значение 40 В, как указано в ячейке "Uy" первой строки таблицы 7, после чего нажмите кнопку

С - конденсатор 25 мкФ 550 В;

КИ(А), КИ(В), КИ(С), KH(N) - измерительные кабели из комплекта;

Т1 - лабораторный автотрансформатор;

V - вольтметр ВЗ-60.

Таблица 7

№ измерения

Конфигурация

цепи

Напряжение питания измерителя Un, В

Номинальное значение напряжения Uy, В

Результат измерения напряжения

UCA540, В

Относительное     отклонение

напряжения от номинального значения

Действительное значение Зиуст, %

Пределы допускаемых значений Зиуст доп, %

1

а-Ь

198

40

±1,0

2

а-Ь

198

100

±0,5

3

а-Ь

198

220

±0,5

4

а-Ь

198

380

±0,5

5

а-Ь

242

40

±1,0

6

а-Ь

242

100

±0,5

7

а-Ь

242

220

±0,5

8

а-Ь

242

380

±0,5

9

а-Ь

220

40

±1,0

10

а-Ь

220

100

±0,5

11

а-Ь

220

220

±0,5

12

а-Ь

220

380

±0,5

13

Ь-с

220

40

±1,0

14

Ь-с

220

100

±0,5

15

Ь-с

220

220

±0,5

16

Ь-с

220

380

±0,5

17

с-а

220

40

±1,0

18

с-а

220

100

±0,5

19

с-а

220

220

±0,5

20

с-а

220

380

±0,5

  • 8.7.6 В окне "Поверка. Пункт 8.7" (рисунок 12) выберите конфигурацию цепи, нажав закладку "а-b", как указано в ячейке "Конфигурация цепи" первой строки таблицы 7.

Рисунок 1 1

Рисунок 12

  • 8.7.7 Выполните измерение, нажав на кнопку

  • 8.7.8 Показание, появившееся на экране, занесите в ячейку "Результат измерения напряжения Uca54o данной строки таблицы 7.

  • 8.7.9 Рассчитайте значение отклонения напряжения от номинального по формуле:

6uyCT = (t7c^°~Uy)-1OO,                              (5)

Uy

где:

Пса540 - результат измерения напряжения на выходе встроенного однофазного источника, в вольтах;

Uy - номинальное значение устанавливаемого напряжения, указанное в таблице 7, в вольтах.

Полученный результат занесите в ячейку биуст данной строки таблицы 7.

  • 8.7.10 Нажмите кнопку в окне "Поверка. Пункт 8.7", рисунок 12, для возврата к окну, представленному рисунком 11.

  • 8.7.11 Повторите п.п. 8.7.5 - 8.7.10 для строк 2-4 таблицы, устанавливая в п.п. 8.7.6 значение напряжения, указанное в ячейке "Uy" соответствующей строки таблицы 7 (100, 220 или 380 В).

  • 8.7.12 Установите на выходе трансформатора Т1 значение напряжения, равное (242±2) В. Напряжение контролируйте по показаниям вольтметра.

  • 8.7.13 Повторите п.п. 8.7.5 - 8.7.10 для строк 5-8 таблицы 7, устанавливая в п.п. 8.7.6 значение напряжения, указанное в ячейке "Uy" соответствующей строки таблицы 7 (100, 220 или 380 В).

  • 8.7.14 Установите на выходе трансформатора Т1 значение напряжения, равное (220±2) В. Напряжение контролируйте по показаниям вольтметра.

  • 8.7.15 Повторите п.п. 8.7.5 - 8.7.10 для строк 9-12 таблицы, устанавливая в п.п. 8.7.6 значение напряжения, указанное в ячейке "Uy" соответствующей строки таблицы 7 (100, 220 или 380 В).

  • 8.7.16 Подключите нагрузочный конденсатор С, представленный на рисунке 10, к зажимам кабелей КИ(В) и КИ(С).

  • 8.7.17 Повторите п.п. 8.7.5 - 8.7.10 для строк 13-16 таблицы 7, устанавливая в п.п. 8.7.7 конфигурацию цепи "b-с", указанную в таблице 7 для этих строк. В п.п. 8.7.6 установите значение напряжения, указанное в ячейке "Uy" соответствующей строки таблицы 7.

  • 8.7.18 Подключите нагрузочный конденсатор С, представленный на рисунке 10, к зажимам кабелей КИ(А) и КИ(С).

  • 8.7.19 Повторите п.п. 8.7.5 - 8.7.10 для строк 17-20 таблицы 7, устанавливая в п.п. 8.7.7 конфигурацию цепи "с-а", указанную в таблице 7 для этих строк. В п.п. 8.7.6 устанавливать значение напряжения, указанное в ячейке "Uy" соответствующей строки таблицы 7.

  • 8.7.20 Результат операции поверки по п.8.7 считается положительным, если все полученные значения погрешности установки заданного значения напряжения на выходе встроенного однофазного источника питания биуст не превышают соответствующих пределов бцустдоп.

  • 8.8 Определение относительного отклонения напряжения на выходе встроенного трехфазного источника питания от номинального и максимального значения относительной разности междуфазных напряжений

    • 8.8.1 Соберите схему, представленную на рисунке 13. Все подключаемые устройства должны быть отключены от сети.

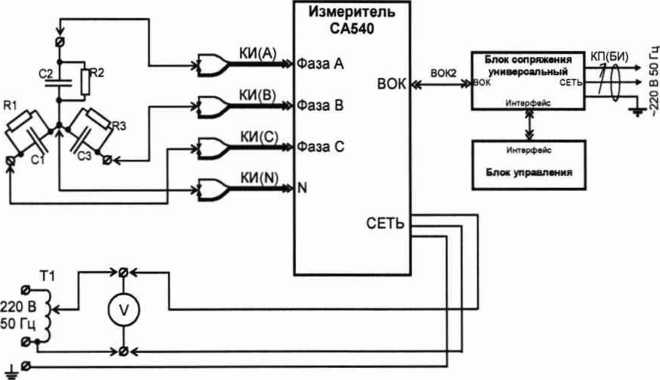

Рисунок 13

С1, С2, СЗ - конденсаторы 2 мкФ, 550 В;

Т1 - лабораторный автотрансформатор;

R1...R3 - резисторы 5,6 кОм ± 10 %, 10 Вт;

V - вольтметр ВЗ-60.

  • 8.8.2 Установите на выходе трансформатора Т1 значение напряжения, равное (198±2) В. Напряжение контролируйте по показаниям вольтметра.

  • 8.8.3 Убедитесь, что автоматический выключатель встроенного источника питания находится во включенном состоянии. Включите измеритель. Отобразите главное меню на

л

блоке управления. Нажмите на кнопку , затем на строку "Поверка". В появившемся окне выберите "Пункт 8.8".

  • 8.8.4 В предложенном перечне значений "Напряжение встроенного источника" (данное окно представлено рисунком 14) выберите значение 40 В, как указано в ячейке "Uy" первой строки таблицы 8, после чего нажмите кнопку

    I Поверка. Пункт 8 8 ■

    19.03.11 16:06]

    Напряжение встроенного источника

    [X] 40 В

    □ 220 В

    □ 100 в

    □ 380 В

    S_

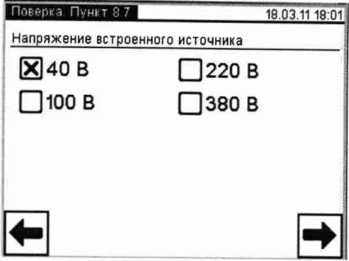

Рисунок 14

Таблица 8

№ измерения

Напряжение питания измерителя

Номинальное значение междуфазного напряжения

Результат измерения междуфазного напряжения

Относительное отклонение междуфазного напряжения от номинального

Относительная разность междуфазных напряжений

Действительное значение

Пределы допускаемых значений

Максимальное значение

Пределы допускаемых значений

Un, В

Uy, В

и АВ, в

Uвс, В

иСА,В

биАВ, %

бивс, %

биСА, %

бидоп, %

бим, %

би.м доп,%

1

198

40

±10

±1

2

198

100

±10

±1

3

198

220

±10

±1

4

198

380

±10

±1

5

220

40

±10

±1

6

220

100

±10

±1

7

220

220

±10

±1

8

220

380

±10

±1

9

242

40

±10

±1

10

242

100

±10

±1

11

242

220

±10

±1

12

242

380

±10

±1

Ш в окне

  • 8.8.6 Выбирая поочередно закладки "A-В", "В-С" и "С-А", занесите отображенные в них результаты измерения междуфазных напряжений Uab, Ubc и Uca в соответствующие ячейки таблицы 8.

  • 8.8.7 Для каждого значения междуфазного напряжения (Uab, Ubc, Uca) рассчитайте относительное отклонение от номинального значения, в процентах, по формуле:

    (U-Uy)

    U,

    ■100

    (6)

где:

U - значение результата измерения напряжения Uab, Ubc, Uca, в вольтах;

Uy - номинальное значение напряжения, устанавливаемого на выходе встроенного трехфазного источника, в вольтах, указанное в данной строке таблицы 8.

Полученные результаты занесите в ячейки 6uab, бивс и бисл данной строки таблицы 8.

  • 8.8.8 Рассчитайте максимальное значение относительной разности междуфазных напряжений, в процентах, по формуле:

б = (<Лп«, ~<>т.П) . 100 ,                           (7)

где:

Umax - значение максимального из результатов измерения напряжений Uab, Ubc и Uca, в вольтах;

Umin - значение минимального из результатов измерения напряжений Uab, Ubc и Uca, в вольтах.

Полученный результат занесите в ячейку бим данной строки таблицы 8.

  • 8.8.9 Нажмите кнопку "<г" в окне "Поверка. Пункт 8.8", рисунок 14, для возврата к окну, представленному рисунком 13.

  • 8.8.10 Повторите п.п. 8.8.6 - 8.8.9 для измерений 2-4 таблицы 8, устанавливая в п.п. 7.8.6 значение напряжения, указанное в ячейке "Uy" соответствующей строки таблицы 8 (100, 220 или 380 В).

  • 8.8.11 Установите на выходе трансформатора Т1 значение напряжения, равное (220±2) В. Напряжение контролируйте по показаниям вольтметра.

  • 8.8.12 Повторите п.п. 8.8.6 - 8.8.9 для измерений 5-8 таблицы 8, устанавливая в п.п. 8.8.6 значение напряжения, указанное в ячейке "Uy" соответствующей строки таблицы 8 (40, 100, 220 или 380 В).

  • 8.8.13 Установите на выходе трансформатора Т1 значение напряжения, равное (242±2) В. Напряжение контролируйте по показаниям вольтметра.

  • 8.8.14 Повторите п.п. 8.8.6 - 8.8.9 для измерений 9-12 таблицы 8, устанавливая в п.п. 8.8.6 значение напряжения, указанное в ячейке "Uy" соответствующей строки таблицы 8 (40, 100, 220 или 380 В).

  • 8.8.15 Результат операции поверки по п.8.8 считается положительным, если для всех измерений относительные отклонения междуфазных напряжений от их номинального значения не превышают пределов бидоп, а значение максимальной относительной разности междуфазных напряжений бцм не превышает предельных значений, указанных в соответствующей строке колонки бим доп таблицы 8.

8.9 Определение относительной погрешности измерения силы тока при работе от встроенного источника питания
  • 8.9.1 Соберите схему, приведенную на рисунке 16. Все подключаемые устройства должны быть отключены от сети.

  • 8.9.2 Включите измеритель. Отобразите главное меню на блоке управления. Нажмите

на кнопку

Рисунок 16 - Схема определения относительной погрешности измерения силы тока при работе от встроенного источника питания

R - магазин сопротивлений Р4830/1;

КИП-1 - кабель измерительный для поверки измерителя, входит в комплект поставки.

  • 8.9.3 На магазине сопротивлений R установите значение сопротивления 1 кОм.

  • 8.9.4 Установите на выходе "U" калибратора значение напряжения, равное 10 В в соответствии с первой строкой таблицы 9.

рис - Результаты определения относительной погрешности измерения силы тока

№ измерения

У станавливаемое значение напряжения

Значение сопротивления

Действительное значение напряжения

Расчетное значение силы тока

Результат измерения силы тока

Относительная погрешность измерения силы тока

Действитель

ное значение

Пределы допускаемых значений

Uy, В

R, кОм

Uk,B

1р, А

1СА54О, А

5i, %

61ДОП, %

1

10

1

±0,3

2

50

1

±0,3

3

60

1

±0,3

Значение напряжения на выходе калибратора (показание калибратора) занесите в ячейку Uk данной строки таблицы 9.

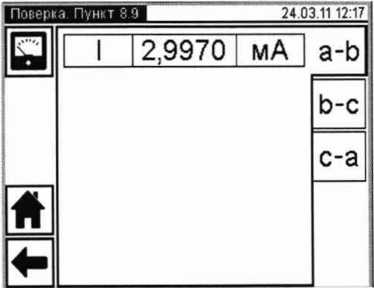

  • 8.9.5 Проведите измерение силы тока, нажав кнопку Ш на экране БУ. Внешний вид окна представлен на рисунке 17. Результат измерения силы тока занесите в ячейку 1сд540 данной строки таблицы 9.

Рисунок 17

  • 8.9.6 Рассчитайте значение силы тока 1р по формуле:

Ip = Uk / R                        (8)

где:

Uk - действительное значение напряжения на выходе калибратора, в вольтах; R - значение сопротивления, установленное на магазине сопротивлений, в омах. Полученное значение занесите в ячейку 1р данной строки таблицы 9.

  • 8.9.7 Рассчитайте значение основной относительной погрешности измерения силы тока в процентах, по формуле:

б, = (/сд54° ~/р)-юо

.                         (9)

где:

1са540 - результат измерения силы тока с помощью СА540, в амперах;

1р - расчетное значение силы тока, в амперах.

Полученное значение занесите в ячейку 5i данной строки таблицы 9.

  • 8.9.8 Повторите операции по п.п. 8.9.3 - 8.9.7 для строк 2 и 3 таблицы 9. При этом в п.п. 8.9.4 на выходе "U" калибратора устанавливать значение напряжения, указанное ячейке Uy соответствующей строки таблицы 9.

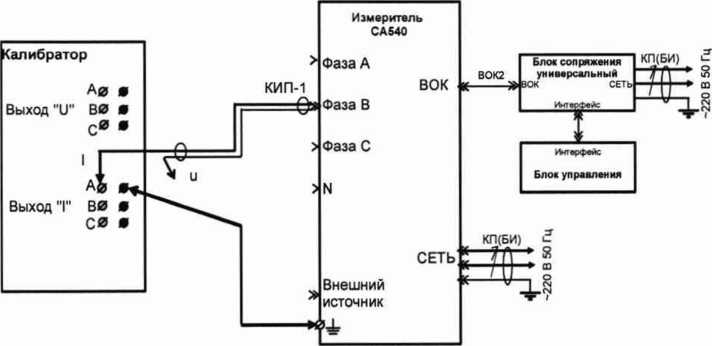

  • 8.9.9 Соберите схему, представленную на рисунке 18. Все подключаемые устройства должны быть отключены от сети.

Рисунок 18

КИП-1 - кабель измерительный для поверки Измерителя, входит в комплект поставки

  • 8.9.10 Убедитесь, что автоматический выключатель встроенного источника питания находится во включенном состоянии. Включите измеритель. Отобразите главное меню на блоке управления.

  • 8.9.11 Нажмите на кнопку Ф, затем на строку «Поверка».

  • 8.9.12 В появившемся окне выберите «Пункт 8.9».

  • 8.9.13 Установите на выходе "I" калибратора значение силы тока, равное 0,5 А в соответствии с первой строкой таблицы 10.

  • 8.9.14 Действительное значение силы тока на выходе калибратора (показание калибратора) занесите в ячейку 1к данной строки таблицы 10.

  • 8.9.15 Проведите измерение силы тока, нажав кнопку S на экране БУ. Внешний вид окна представлен на рисунке 17.

  • 8.9.16 Результат измерения тока занесите в ячейку 1са540 первой строки таблицы 10.

  • 8.9.17 Рассчитайте значение относительной погрешности измерения силы тока в процентах, по формуле:

Ъ1=УСА54О ~/к).1ОО                  (Ю)

где:

1са540 - результат измерения силы тока с помощью СА540, в амперах;

1к - действительное значение силы тока, в амперах.

Полученное значение занесите в ячейку Si первой строки таблицы 10.

Таблица 10

№ измерения

Устанавливаемое значение силы тока

Действительное значение силы тока

Результат измерения силы тока

Относительная погрешность измерения силы тока

Действитель

ное значение

Пределы допускаемых значений

1у, А

1к,А

1СА54О, А

Si, %

Зцюп, %

1

0,5

±0,3

2

0,6

±0,3

3

3

±0,3

  • 8.9.18 Повторите п.п. 8.9.13 - 8.9.17 для строк 2 и 3 таблицы 10. При этом в 8.9.13 на выходе "I" калибратора установите значение силы тока, указанное ячейке 1у соответствующей строки таблицы 10.

  • 8.9.19  Результат операции поверки по п.8.9 считается положительным, если полученные значения погрешности измерения силы тока Si не превышают 51доп, в таблицах 9 и 10.

8.10 Определение абсолютной погрешности измерения разности фаз между током и напряжением при работе от внешнего источника питания

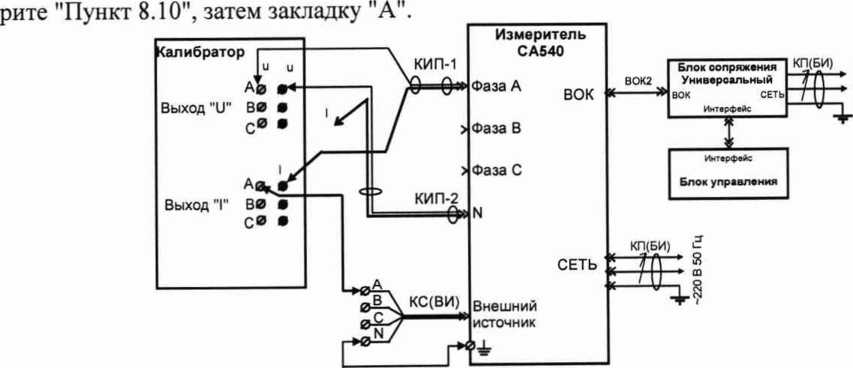

  • 8.10.1 Соберите схему измерений, приведенную на рисунке 19. Все подключаемые устройства должны быть предварительно отключены от сети.

  • 8.10.2 Убедитесь, что автоматический выключатель внешнего источника питания находится во включенном состоянии. Включите измеритель. Отобразите главное меню на блоке управления.

8.10.3 Нажмите на кнопку затем на строку "Поверка". В появившемся окне выбе-

Рисунок 19

КИП-1 - кабель измерительный для поверки Измерителя, входящий в комплект поставки

КС(ВИ) - кабель силовой для подключения внешнего источника, входящий в комплект поставки

  • 8.10,4 Установите на выходах калибратора значения напряжения Uy, силы тока 1у и разности фаз между током и напряжением фу в соответствии с первой строкой таблицы 11.

Таблица 11

№ измерения

Конфигурация

Устанавливаемое значение силы тока

Устанавливаемое значение напряжения

Устанавливаемое значение разности фаз между током и напряжением

Результат измерения раз-ности фаз между током и напряжением

Абсолютная   погрешность

измерения разности фаз между током и напряжением

Действитель

ное значение

Пределы допускаемых значений

1у, А

Uy, В

(ру, ...°

ФСА540, ...°

Дф,...°

Дфдоп, ...°

1

А

0,2

245

0

±0,06

2

А

0,2

245

90

±0,06

3

А

0,2

245

-60

±0,06

4

А

7

30

0

±0,1

5

А

7

30

90

±0,1

6

А

7

30

-60

±0,1

7

В

0,2

245

0

±0,06

8

В

0,2

245

90

±0,06

9

в

0,2

245

-60

±0,06

10

в

7

30

0

±0,1

И

в

7

30

90

±0,1

12

в

7

30

-60

±0,1

13

с

0,2

245

0

±0,06

14

с

0,2

245

90

±0,06

15

с

0,2

245

-60

±0,06

16

с

7

30

0

±0,1

17

с

7

30

90

±0,1

18

с

7

30

-60

±0,1

  • 8.10.5 Проведите измерение разности фаз между током и напряжением, нажав кнопку на экране БУ. Внешний вид окна представлен на рисунке 20.

    8.10.5 Рассчитайте основную абсолютную погрешность измерения разности фаз между током и напряжением, Дф, по формуле:

Дф = фСА540 - фу                 (11)

где:

ФСА540 - результат измерения разности фаз измерителем, в градусах.

q>k - действительное значение разности фаз (показание калибратора), в градусах.

  • 8.10.6 Повторите операции по п.п. 8.10.4 - 8.10.5 для строк 2-6 таблицы 11. При этом в п.п. 8.10.4 устанавливайте значения силы тока, напряжения и разности фаз между ними равные значениям, указанным в соответствующей строке таблицы 11.

  • 8.10.7 Выключите сигналы на выходах "U" и "I" калибратора. Переключите кабель измерительный КИП-1 на вход фазы В измерителя, а вывод "В" кабеля КС(ВИ) измерителя подключите к клемме «Ток» калибратора фазы А.

Поверка Пункт 8 10

в

и

244,66

В

А

1

199,99

мА

В

-0,21

о

С

Рисунок 20

8.10.8 В окне "Поверка. Пункт 8.10" выберите закладку "В".

  • 8.10.9 Повторите п.п. 8.10.4 - 8.10.5 для строк 7-12 таблицы 11. При этом в п.п. 8.10.4 устанавливайте значения силы тока, напряжения и разности фаз между ними равные указанным в соответствующей строке таблицы 11.

  • 8.10.10 Выключите сигналы на выходах "U" и "I" калибратора. Переключите кабель измерительный КИП-1 на вход фазы С измерителя, а вывод "С" кабеля КС(ВИ) Измерителя подключите к клемме красного цвета выхода «Ток» калибратора.

  • 8.10.11 В окне "Поверка. Пункт 8.10" выберите закладку "С".

  • 8.10.12 Повторите п.п. 8.10.4 - 8.10.5 для строк 13 - 18 таблицы И. При этом в п.п. 8.10.4 устанавливайте значения силы тока, напряжения и разности фаз между ними равные указанным в соответствующей строке таблицы 11.

  • 8.10.13 Результат операции поверки по п.8.10 считается положительным, если полученные значения Дер не превышают пределов Дсрд0п.

8.11 Проверка абсолютной погрешности измерения разности фаз между током и напряжением при работе от встроенного источника питания

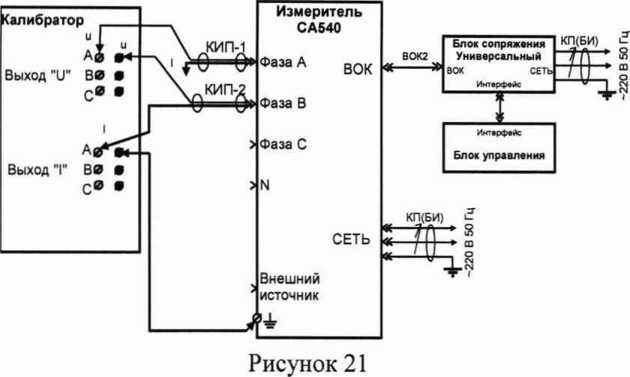

  • 8.11.1 Соберите схему измерений, приведенную на рисунке 21. Все подключаемые устройства должны быть предварительно отключены от сети.

  • 8.11.2 Включите измеритель. Отобразите главное меню на блоке управления. Нажмите

Л

на кнопку Ж, затем на строку "Поверка". В появившемся окне выберите "Пункт 8.11", затем закладку "а-Ь".

  • 8.11.3 Установите на выходах калибратора значения напряжения Uy, силы тока 1У и разности фаз между током и напряжением (ру в соответствии с первой строкой таблицы 12.

ВНИМАНИЕ'. В том случае, если генератор, входящий в состав калибратора, не позволяет устанавливать фазное напряжение 420 В, следует вместо напряжения фазы Ua подавать на входы СА540 междуфазное напряжение Uab. Устанавливаемые фазные напряжения при этом будут равны 420/43 В.

КИП-1, КИП-2 - кабели измерительные для поверки Измерителя, входящие в комплект поставки

  • 8.11.4 Проведите измерение разности фаз между током и напряжением измерителем, нажав кнопку S на экране БУ. Внешний вид окна представлен на рисунке 22.

  • 8.11.5 Результат измерения разности фаз ((рсд54о) в градусах занесите в ячейку данной

    строки таблицы 12.

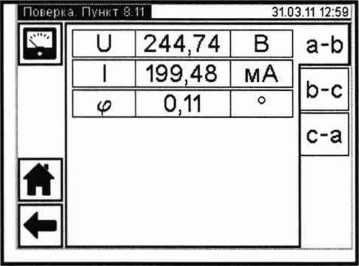

    Рисунок 22

Таблица 12

№ измерения

Конфигурация

У станавл и ваемое значение силы тока

У станавл и ваемое значение напряжения

Устанавливаемое значение разности фаз между током и напряжением

Результат измерения разно-сти фаз между током и напряжением

Абсолютная погрешность измерения разности фаз между током и напряжением

Основная абсолютная погрешность

Пределы допускаемых значений

1у,А

Uy, В

фу, ...°

ФСА540, ...°

Дф,...°

Афдоп, • • • °

1

а-Ь

0,2

420

0

±0,1

2

а-Ь

0,2

420

90

±0,1

3

а-Ь

0,2

420

-60

±0,1

4

а-Ь

3

40

0

±0,1

5

а-Ь

3

40

90

±0,1

6

а-Ь

3

40

-60

±0,1

7

Ь-с

0,2

420

0

±0,1

8

Ь-с

0,2

420

90

±0,1

9

Ь-с

0,2

420

-60

±0,1

10

Ь-с

3

40

0

±0,1

И

Ь-с

3

40

90

±0,1

№ измерения

Конфигурация

Устанавливаемое значение силы тока

Устанавливаемое значение напряжения

Устанавливаемое значение разности фаз между током и напряжением

Результат измерения разно-сти фаз между током и напряжением

Абсолютная погрешность измерения разности фаз между током и напряжением

Основная абсолютная погрешность

Пределы допускаемых значений

1у,А

Uy, В

фу, -°

ФСА540, ...°

А(Р, ...°

Афдоп, •.

12

b-c

3

40

-60

±0,1

13

с-а

0,2

420

0

±0,1

14

с-а

0,2

420

90

±0,1

15

с-а

0,2

420

-60

±0,1

16

с-а

3

40

0

±0,1

17

с-а

3

40

90

±0,1

18

с-а

3

40

-60

±0,1

  • 8.11.6 Рассчитайте основную абсолютную погрешность измерения разности фаз между током и напряжением Дф, по формуле:

Дф = ФсАЯО - Фк       (12)

где:

ФСА540 - результат измерения разности фаз измерителем, в градусах;

фк - действительное значение разности фаз (показание калибратора), в градусах.

  • 8.11.7 Повторите п.п. 8.11.3 - 8.11.6 для строк 2-6 таблицы 12. При этом в п.п. 8.11.3 устанавливайте значения силы тока, напряжения и разности фаз между ними равные указанным в соответствующей строке таблицы 12.

  • 8.11.8 Выключите сигналы на выходах "U" и "I" калибратора. Переключите кабель измерительный КИП-1 на вход фазы В измерителя, кабель измерительный КИП-2 - на вход фазы С измерителя.

  • 8.11.9 В окне "Поверка. Пункт 8.11" выберите закладку "Ь-с".

  • 8.11.10 Повторите п.п. 8.11.3 - 8.11.6 для строк 7-12 таблицы 12. При этом в п.п. 8.11.3 устанавливайте значения силы тока, напряжения и разности фаз между ними равные указанным в соответствующей строке таблицы 12.

  • 8.11.11 Выключите сигналы на выходах "U" и "I" калибратора. Переключите кабель измерительный КИП-1 на вход фазы С измерителя, кабель измерительный КИП-2 - на вход фазы А измерителя.

  • 8.11.12 В окне "Поверка. Пункт 8.11" выберите закладку "с-а".

  • 8.11.13 Повторите п.п. 8.11.3 - 8.11.6 для строк 13-18 таблицы 12. При этом в п.п. 8.11.3 устанавливайте значения силы тока, напряжения и разности фаз между ними равные указанным в соответствующей строке таблицы 12.

  • 8.11.14 Результат операции поверки по п.8.11 считается положительным, если полученные значения Дф не превышают пределов Дфд0п соответствующих строк таблицы 12.

  • 8.12 Определение относительной погрешности измерения отношения напряжений (коэффициента трансформации) и абсолютной погрешности измерения разности фаз между напряжениями

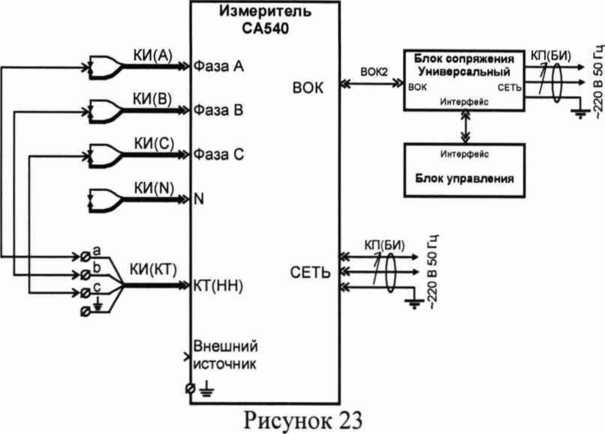

    • 8.12.1 Соберите схему измерений, приведенную на рисунке 23. При подключении измеритель должен быть отключен от сети.

    • 8.12.2 Убедитесь, что автоматический выключатель встроенного источника питания находится во включенном состоянии. Включите измеритель. Отобразите главное меню на блоке управления.

Л
  • 8.12.3 Нажмите на кнопку зх, затем на строку "Поверка". В появившемся окне выберите "Пункт 8.12".

  • 8.12.4 В окне "Напряжение встроенного источника" (рисунок 24) выберите значение 380 В, как указано в ячейке Пу первой строки таблицы 13, после чего нажмите кнопку

    I Поверка Пункт 8 12 ■

    0104.1111:37

    Напряжение встроенного источника

    □ 40 В

    □ 220 В

    □ 100 в

    К 380 В

    в

Рисунок 24

  • 8.12.5 В новом окне выберите закладку "А-В".

  • 8.12.6 Выполните измерение, нажав кнопку Б

    Внешний вид окна с результатами измерений представлен рисунком 25.

  • 8.12.7 Результаты измерения отношения напряжений К и разности фаз между ними 5, в градусах, занесите в ячейки "Ксд54о" и "бсд54о" первой строки таблицы 13.

8.8.5 Выполните измерение междуфазных напряжений, нажав на кнопку "Поверка. Пункт 8.8", рисунок 15.

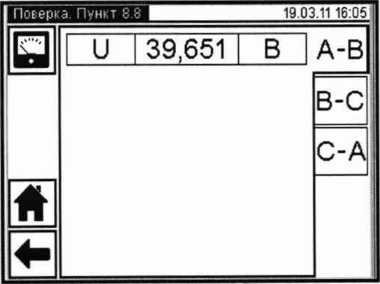

Рисунок 15

to оо

II

Оо о > 1л -и о

I

Оо

оо

ьо

оо

от

РЭ о о

Я Я н

»

Я

го

W я рэ

X

Я CD

О

О я о CD Я о Я<

Оз

С I

С

00

оэ

со

о

О

оо

00

о

О

о

о

NJ

О

_X

_X

О

О)

4^

О

00

CD

L/1

иэ

to

о

о

оо

о

С/1

4^

о>

to

-

№ измерения

С-А

С-А

С-А

С-А

С-А

в-с

В-С

В-С

в-с

ВС

ОТ

ОТ

>

1

ОТ

>

1 ОТ

ОТ

Конфигурация цепи

4^ О

ю to о

to ю о

го ю о

иэ оо о

ф» о

го го о

го to о

to to о

ю оо о

4^ О

to to о

to to о

to to о

ю оо о

от

с

Установленное значение напряжения встроенного источника

оо о

оо о

о

о

о

оо о

оо о

о

о

о

ОО о

оо о

о

о

о

о

Оо

Установленное значение разности фаз между напряжениями

1000

10000

10000

100000

1

1000

10000

10000

о о о о о

1

1000

10000

10000

100000

1

о

Значения сопротивлений, установленных на магазинах сопротивлений

п‘ш

256,41

10*101

100,10

1

111,11

256,41

101,01

100,10

1

111,11

256,41

101,01

0Г001

1

о

2

в

р о

4^ О

о о

1000

н—‘

о

4^ О

о о

1000

-

о

4^ О

о о

1000

-

■и Ь5 о X

Расчетное значение

Отношение напряжений

X о > <-л Хь О

Результат измерения

х© о4

>

Действительное значение

Основная относительная погрешность

н-р ЬЭ

н-р оэ

н-р

н-р LU

±0,3

н-р t>J

Н-р UJ

Н-р

н-р CU

н-р

н-р Ъэ

Н-р си

Н-р LU

н-р to

н-р to

о4

> ъ ta о э

Пределы допускаемых значений

о

Оо О >

4-О

Результат измерения

Разность фаз между напряжениями

о

>

Суз

Действительное значение

Основная абсолютная погрешность

н-р

н-р

н-р

»—*

н-р

н-р

н-р

Н-р

н-

Р

н-р

н-р

н-р

н-р

н-р

Н-р

н-р

о

> Оо § Я

Пределы допускаемых значений

Таблица 13

где:

Кса54о и 8са540 - показания измерителя;

Краем - расчетное значение отношения напряжений, указанное в данной строке таблицы 13;

5у-установленное значение разности фаз, указанное в данной строке таблицы 13.

  • 8.12.9 Выберите закладку "В-С".

  • 8.12.10 Повторите п.п. 8.12.6 - 8.12.8 для шестой строки таблицы 13.

  • 8.12.11 Выберите закладку "С-А".

  • 8.12.12 Повторите п.п. 8.12.6 - 8.12.8 для одиннадцатой строки таблицы 13.

  • 8.12.13 Нажмите кнопку для возврата к окну, представленному на рисунке 24.

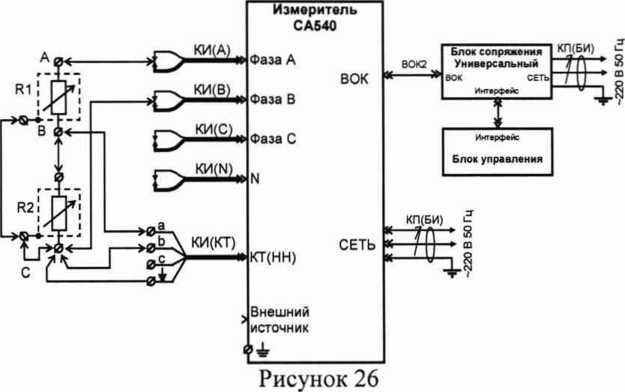

  • 8.12.14 Соберите схему измерений, приведенную на рисунке 26.

  • 8.12.15 В окне, представленном на рисунке 24, выберите значение напряжения 220 В, как указано в ячейке Uy второй строки таблицы 13, после чего нажмите кнопку

  • 8.12.16 Установите на магазинах сопротивлений значения сопротивлений, указанные во второй строке таблицы 13.

  • 8.12.17 Выберите закладку "А-В".

  • 8.12.18 Повторите п.п. 8.12.6 - 8.12.8 для второй строки таблицы 13.

R1 - магазин сопротивлений типа Р4830/2;

R2 - магазин сопротивлений типа Р4830/1.

  • 8.12.19 Установите на магазинах сопротивлений значения сопротивлений, указанные в третьей строке таблицы 13.

  • 8.12.20 Повторите п.п. 8.12.6 - 8.12.8 для третьей строки таблицы 13.

  • 8.12.21 Подключите вывод "а" кабеля КИ(КТ) к точке "С" делителя, а вывод "Ь" кабеля КИ(КТ) - к точке "В" (рисунок 26).

  • 8.12.22 Установите на магазинах сопротивлений значения сопротивлений, указанные в четвертой строке таблицы 13.

  • 8.12.23 Повторите п.п. 8.12.6-8.12.8 для четвертой строки таблицы 13.

  • 8.12.24 Нажмите кнопку выберите значение напряжения 100 В, как указано в ячейке иУ пятой строки таблицы 13, после чего нажмите кнопку

  • 8.12.25 Установите на магазинах сопротивлений значения сопротивлений, указанные в пятой строке таблицы 13.

  • 8.12.26 Повторите п.п. 8.12.6-8.12.8 для пятой строки таблицы 13.

  • 7.12.27 Нажмите кнопку "■>" для возврата к окну, представленному на рисунке 24.

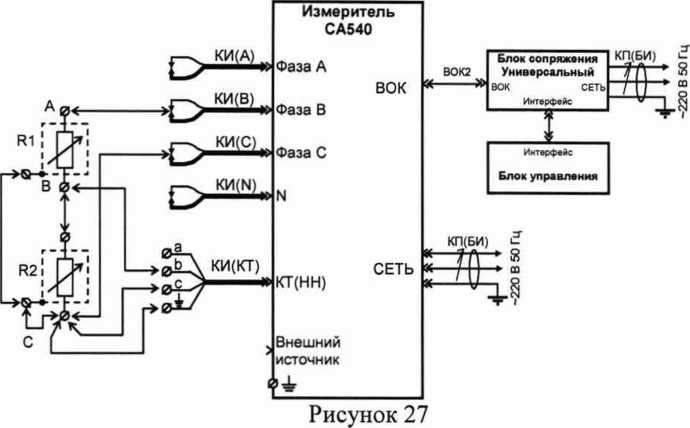

  • 8.12.28 Соберите схему измерений, представленную на рисунке 27.

    R1 - магазин сопротивлений типа Р4830/2;

    R2 - магазин сопротивлений типа Р4830/1

  • 8.12.29 Выберите значение напряжения 220 В, как указано в ячейке Uy седьмой строки таблицы 13, после чего нажмите кнопку

  • 8.12.30 Установите на магазинах сопротивлений значения сопротивлений, указанные в седьмой строке таблицы 13.

  • 8.12.31 Выберите закладку "В-С".

  • 8.12.32 Повторите п.п. 8.12.6 - 8.12.8 для седьмой строки таблицы 13.

  • 8.12.33 Установите на магазинах сопротивлений значения сопротивлений, указанные в восьмой строке таблицы 13.

  • 8.12.34 Повторите п.п. 8.12.6 - 8.12.8 для восьмой строки таблицы 13.

  • 8.12.35 Подключите вывод "в" кабеля КИ(КТ) к точке "С" делителя, а вывод "с" кабеля КИ(КТ) - к точке "В" (рисунок 27).

  • 8.12.36 Установите на магазинах сопротивлений значения сопротивлений, указанные в девятой строке таблицы 13.

  • 8.12.37 Повторите п.п. 8.12.6-8.12.8 для девятой строки таблицы 13.

  • 8.12.38 Нажмите кнопку      выберите значение напряжения 100 В, как указано в

ячейке Uy десятой строки таблицы 13, после чего нажмите кнопку

  • 8.12.39 Установите на магазинах сопротивлений значения сопротивлений, указанные в десятой строке таблицы 13.

  • 8.12.40 Повторите п.п. 8.12.6 - 8.12.8 для десятой строки таблицы 13.

  • 8.12.41 Нажмите кнопку для возврата к окну, представленному на рисунке 23.

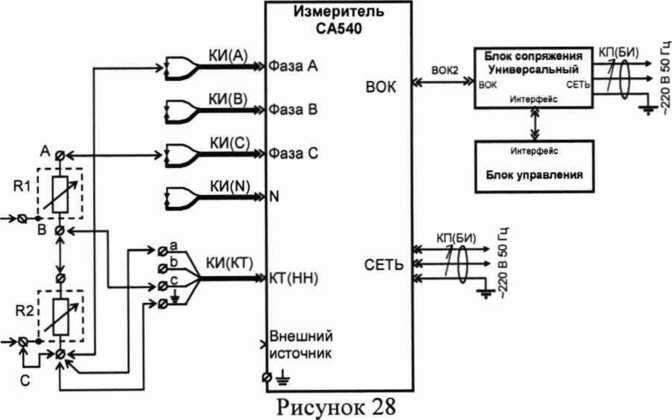

  • 8.12.42 Соберите схему измерений, приведенную на рисунке 28.

R1 - магазин сопротивлений типа Р4830/2;

R2 - магазин сопротивлений типа Р4830/1

  • 8.12.43 Выберите значение напряжения 220 В, как указано в ячейке Uy двенадцатой строки таблицы 13, после чего нажмите кнопку "чк".

  • 8.12.44 Установите на магазинах сопротивлений значения сопротивлений, указанные в двенадцатой строке таблицы 13.

  • 8.12.45 Выберите закладку "С-А".

  • 8.12.46 Повторите п.п. 8.12.6 - 8.12.8 для двенадцатой строки таблицы 13.

  • 8.12.47 Установите на магазинах сопротивлений значения сопротивлений, указанные в тринадцатой строке таблицы 13.

  • 8.12.48 Повторите п.п. 8.12.6 - 8.12.8 для тринадцатой строки таблицы 13.

  • 8.12.49 Подключите вывод "а" кабеля КИ(КТ) к точке "В" делителя, а вывод "с" кабеля КИ(КТ) - к точке "С" (рисунок 28).

  • 8.12.50 Установите на магазинах сопротивлений значения сопротивлений, указанные в четырнадцатой строке таблицы 13.

  • 8.12.51 Повторите п.п. 8.12.6 - 8.12.8 для четырнадцатой строки таблицы 13.

  • 8.12.52 Нажмите кнопку "т>", выберите значение напряжения 100 В, как указано в ячейке иУ пятнадцатой строки таблицы 13, после чего нажмите кнопку

  • 8.12.53 Установите на магазинах сопротивлений значения сопротивлений, указанные в пятнадцатой строке таблицы 13.

  • 8.12.54 Повторите п.п. 8.12.6 - 7.12.8 для пятнадцатой строки таблицы 13.

  • 8.12.55 Результат операции поверки по п. 8.12 считается положительным, если полученные значения Дк и Д§ не превышают пределов Дкдоп и Дбдоп, указанных в ячейках соответствующих строк таблицы 13.

8.13 Определение относительной погрешности измерения частоты напряжения и тока
  • 8.13.1 Соберите схему измерений, представленную на рисунке 29. Все подключаемые устройства должны быть предварительно отключены от сети. Выход трансформатора Т1 - в нулевом положении.

  • 8.13.2 Убедитесь, что автоматический выключатель встроенного источника питания находится во включенном состоянии. Включите измеритель. Отобразите главное меню на блоке управления.

  • 8.13.3 Нажмите на кнопку Cfc, затем на строку "Поверка".

  • 8.13.4 В появившемся окне выберите "Пункт 8.13".

  • 8.13.5 Установите на выходе трансформатора Т1 напряжение (40±2) В, как указано в таблице 14, контролируя его значение по показаниям вольтметра.

  • 8.13.6 Проведите измерение частоты измерителем, нажав кнопку В на экране БУ. Результат измерения частоты измерителем, в герцах, занесите в ячейку fcA54o таблицы 14.

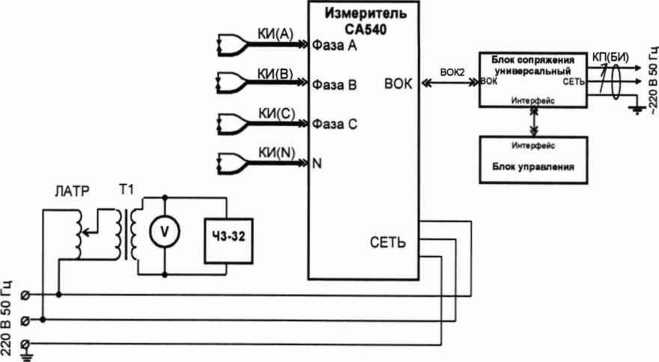

    Рисунок 29 - Схема определения относительной погрешности измерения частоты напряжения и тока

ЛАТР - лабораторный автотрансформатор; Т1 - трансформатор типа УТН;

43-32 - частотомер;

VI - вольтметр ВЗ-60

Таблица 14 - Результаты определения относительной погрешности измерения частоты напряжения и тока

Значение напряжения на выходе Т1

Результат измерения частоты

Относительная погрешность измерения частоты

Частотомером

43-32

Измерителем

Действительное значение

Пределы допускаемых значений

и, В

f4, Гц

fcA540, ГЦ

5г, %

Sfjion, %

40

±0,3

  • 8.13.7 Результат измерения частоты частотомером, в герцах, занесите в ячейку 1ч таблицы 14.

  • 8.13.8 Рассчитайте основную относительную погрешность измерения частоты 5f, в процентах, по формуле:

    (/сА540  /ч)

    •100

    (15)

  • 8.13.9 Полученное значение занесите в ячейку S/таблицы 14.

  • 8.13.10 Результат операции поверки по п. 8.13 считается положительным, если полученное значение 5f не превышает пределов 5/ДОп таблицы 14.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

  • 9.2 При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется, запись о поверке в паспорте на стенд гасится, и выдается извещение о непригодности согласно требованиям НД Федерального агентства по техническому регулированию и метрологии.

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

33

1

Управление режимами Измерителя с помощью Блока управления осуществляется нажатием пальца или стилуса на экран (далее - нажмите. нажатие).

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
