Руководство по эксплуатации «Измеритель частот собственных колебаний ИЧСК-2» (НКИП.408453.100 РЭ)
Научно-производственное предприятие
«ИНТЕРПРИБОР»
Код ОКП 42 7614
УТВЕРЖДАЮ Директор 3<'Интерприбор" Губайдуллин 2011 г.
ИЗМЕРИТЕЛЬ ЧАСТОТ СОБСТВЕННЫХ КОЛЕБАНИЙ ИЧСК-2
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НКИП.408453.100 РЭ
СОГЛАСОВАНО
Раздел «Методика поверки»
Руководитель ГЦИ^СИ Директ^ё^ГУ «Челябинский ЦСМ» _____Qi, . А.И. Михайлов f_____2011 г.
• 7
Челябинск 2010 г.
ИЗМЕРИТЕЛЬ ЧАСТОТ СОБСТВЕННЫХ КОЛЕБАНИЙ ИЧСК-2
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
НКИП.408453.100 РЭ 7 МЕТОДИКА ПОВЕРКИ
-
7.1 При выпуске из производства и в процессе эксплуатации прибор подлежит поверке в соответствии с Федеральным Законом от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений».
-
7.2 Поверка средств измерений осуществляется аккредитованными в установленном порядке в области обеспечения единства измерения юридическими лицами и индивидуальными предпринимателями.
-
7.3 Интервал между поверками составляет 1 год.
-
7.4 Операции и средства поверки
7.4.1 При проведении первичной и периодической поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1 — Операции поверки
|
№ |
Наименование операций |
Номер пункта методики |
|
1 |
Внешний осмотр |
7.6 |
|
2 |
Опробование |
7.7 |
|
3 |
Определение относительной погрешности | |
|
измерения частот собственных колебаний |
7.8 |
В случае невыполнения хотя бы одной из операций по таблице 1 установленным требованиям, поверка прибора прекращается, прибор снимается с поверки для выявления причин и устранения обнаруженных неисправностей.
7.4.2 При проведении поверки должны применяться средства поверки, указанные в таблице 2.
Средства измерения должны быть поверены в установленном порядке и иметь оттиск клейма поверителя или свидетельство о поверке.
Допускается применение других средств поверки, обеспечивающих выполнение измерений с требуемой точностью.
Таблица 2 - Средства поверки
|
№ пункта методики поверки |
Наименование средства измерения, номер нормативнотехнической документации, метрологические и технические характеристики |
|
7.8 |
Генератор сигналов специальной формы SFG-2004, диапазон частот от 0,1 Гц до 4 Мгц, абсолютная погрешность ± (2х10-5 х F +0,0001 Гц) Вспомогательное оборудование: Коаксиальная акустическая система «Pioner» TS-G1711I, диапазон воспроизводимых частот от 20 до 20000 Гц, неравномерность АЧХ 40 дБ |
-
7.5 При проведении поверки должны соблюдаться следующие условия:
-
1) температура окружающего воздуха (20 ± 5) °C;
-
2) относительная влажность от 30 до 80%;
-
3) атмосферное давление от 84 до 106,7 кПа;
-
4) напряжение питания прибора (2,5 ± 0,5) В;
-
5) напряжение сети питания (220 ± 22) В с частотой (50 ± 0,2) Гц.
-
7.6 Внешний осмотр
При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:
-
1) комплектность — согласно п. 14.1 настоящего руководства;
-
2) отсутствие явных механических повреждений прибора и его составных частей.
-
7.7 Опробование
При проведении опробования необходимо проверить работоспособность прибора.
-
1) Включить электронный блок клавишей ©
, на дисплее появится «Главное меню».
-
2) Нажав клавишу (||, перевести прибор в режим измерения. На дисплее должно появиться окно с установленными параметрами измерений. Мерцающий знак микрофона или молотка будет свидетельствовать о выбранном типе приёмника: встроенный микрофон или внешний датчик - акселерометр. Прибор готов к работе.
-
7.8 Определение относительной погрешности измерения частот собственных колебаний (ЧСК)
Определение относительной погрешности измерения частот собственных колебаний проводят с помощью генератора сигналов специальной формы SFG-2004 ( далее - генератор) и коаксиальной акустической системы«Рюпег» TS-G1711I (далее - АС).

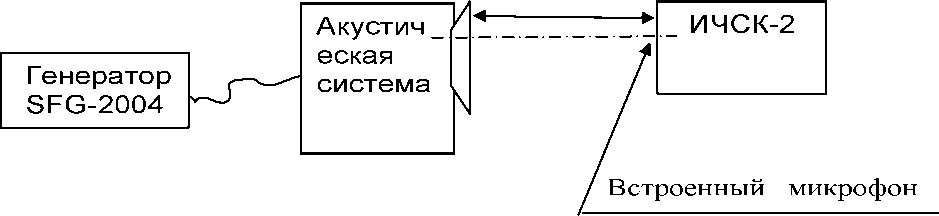

При поверке прибора с встроенным микрофоном необходимо собрать схему измерения согласно рис.3
150мм
Рисунок 3 — Схема измерения при поверке прибора с встроенным микрофоном

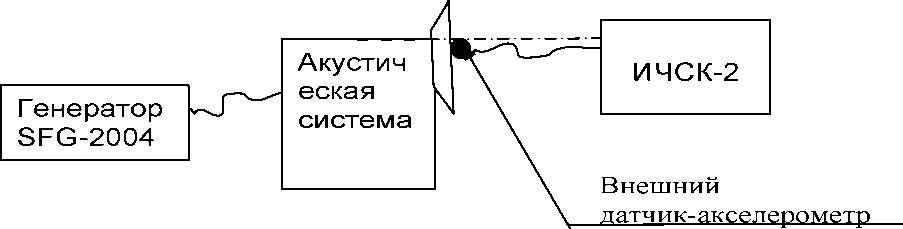

При поверке прибора с внешним датчиком-акселерометром необходимо подключить датчик-акселерометр к электронному блоку и головку датчика закрепить непосредственно на акустической системе согласно рис.4.
Рисунок 4 — Схема измерения при поверке прибора с внешним датчиком-акселерометром
Определение относительной погрешности измерения ЧСК проводят в пяти точках диапазона измерений частот:
-
— при поверке прибора с встроенным микрофоном — (50 + 1); (4500 ± 2); (9000 ± 2); (13500 ± 5);(1800 - 5) Гц.
-
— при поверке прибора с внешним датчиком-акселерометром — (20+1); (1500 ± 1); (3000 ±1); (6500 ± 2); (8000 - 2) Гц .
Включить генератор. Установить форму выходного сигнала:« синус». Установить ручку регулировки амплитуды в положение «тах». Установить на генераторе значение частоты в первой контрольной точке.
Включить прибор клавишей © . В
пункте главного меню «Режим измерений» устанавливать значения центральной частоты, соответствующее первой контрольной точке; ширину диапазона установить равную 20 Гц.
При поверке прибора с встроенным микрофоном в пункте главного меню «Установки» подменю «Условия измерения» установить источник сигнала: микрофон.
При поверке прибора с внешним датчиком-акселерометром установить в пункте главного меню «Установки» в подменю «Условия измерения» установить источник сигнала: датчик.
. Прибор перейдет в режим измерения частоты F.
Нажать клавишу
Записать в протокол числовое значение частоты Р,Гц, измеренное прибором.
Устанавливая последовательно на генераторе значения поверяемых частот, фиксировать числовые значения, измеренные прибором. Перед измерением частоты в новой контрольной точке в пункте главного меню «Режим измерений» устанавливать значения центральной частоты, соответствующее контрольной точке; ширину диапазона не изменять.
Для каждой точки диапазона рассчитать относительную погрешность измерения частоты 5i, %, по формуле
F - F ген х 100%Fi ген
i ген
8,
(3)
где Fi — значение частоты , измеренное прибором в i-ой точке диапазона, Гц;
Fi ген —значение частоты, задаваемое генератором в i-ой точке диапазона, Гц.
Относительная погрешность измерения частоты определяется как наибольшее значение из погрешностей Si в пяти точках контроля и не должна превышать ± 0,5 %.
-
7.9 Оформление результатов поверки
Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.
При положительных результатах первичной, периодической и внеочередной поверки оформляют свидетельство о поверке в соответствии с ПР 50.2.006 и наносят оттиск клейма на винт крепления корпуса в батарейном отсеке электронного блока.
Приборы, не удовлетворяющие требованиям настоящей методики, к выпуску и применению не допускают. На них выдается извещение о непригодности с указанием причин.
