УТВЕРЖДАЮ тель ЛОЕИ Ш ТЕСТ»

ОО «ПРО

ехан Н.А.

раля 2019 г.

Газоанализаторы серии TP-70D Методика поверки. МП-082/02-2019

Настоящая методика поверки распространяется на газоанализаторы серии TP-70D (далее - газоанализаторы) предназначенные для измерения концентрации токсичных газов в воздушных средах. Газоанализаторы применяются для контроля атмосферного воздуха и воздуха рабочей зоны.

Интервал между поверками - один год.

1 Операции поверки

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке

в процессе эксплуатации

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик

6.4

да

да

4.1 Определение основной погрешности

6.4.1

да

да

4.2 Определение вариации показаний

6.4.2

да

нет

4.3 Определение времени установления показаний

6.4.3

да

нет

  • 1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

Допускается проведение поверки отдельных измерительных каналов газоанализатора в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6

Измеритель влажности и температуры ИВТМ-7 М 6Д, (per. № 15500-12), диапазон измерений температуры воздуха от -20 до +60°С, влажности от 0 до 99 %, давления от 840 до 1060 гПа

Ротаметр РМА-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

6.3

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2’120-73, 6* 1,5 мм

Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (per. № 62151-15) диапазон коэффициента разбавления от 1 до 2550, относительная погрешность коэффициента разбавления от 0,5 до 1,5%

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

Установки динамические Микрогаз-ФМ - рабочие эталоны 1-го разряда (per. № 68284-17)

Генераторы хлора ГРАНТ-ГХС (per. № 40210-08)

Генераторы озона ГС 7601 (per. № 13298-92)

Стандартные образцы и источники микропотоков газов и паров в соответствии с приложением А

Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением

Поверочный нулевой газ (ПНГ) - воздух 1,2 кл. по ГОСТ 17433-80

Вольтметр универсальный В7-78/2, от 10 мВ до 1000В, от ЮОмкА до 1А, (per. №52147-12)

Секундомер механический СОПпр, ТУ 25*1894.003-90, класс точности 2

Примечания:

  • 1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

  • 2) все средства поверки должны иметь действующие свидетельства о поверке или аттестации, баллоны с ГС — действующие паспорта;

  • 3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

3 Требования безопасности
  • 3.1. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.2. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.3. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной оезопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"».

  • 3.4. Допускается сбрасывать ГС в атмосферу рабочих помещений.

4 Условия поверки

Таблица 3. Условия поверки

от +15 до +25 от 30 до 80 101,3 + 4,0

760 ±30

температура окружающей среды, °C диапазон относительной влажности окружающей среды,% атмосферное давление, кПа

мм рт.ст.

5 Подготовка к поверке
  • 5.1. Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 5.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 5.4. Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки
  • 6.1 Внешний осмотр

  • 6.1.1  При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

  • - соответствие маркировки требованиям эксплуатационной документации;

  • - газоанализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

  • 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

  • 6.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего на газоанализатор подается электрическое питание, после чего запускается процедура тестирования. По окончанию процедуры тестирования газоанализатор переходит в режим измерений:

  • - на токовом выходе анализатора имеется унифицированный аналоговый токовый сигнал от 4 до 20 мА.

  • 6.2.2. Результат опробования считают положительным, если:

  • - во время тестирования отсутствуют сообщения об отказах;

  • - после окончания времени прогрева анализатор переходит в режим измерений,

  • - органы управления анализатора функционируют.

  • 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

  • - определяют номер версии (идентификационный номер) ПО газоанализатора, отображенный на цифровом дисплее при запуске газоанализатора;

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа сигнализатора (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализатора (приложение к Свидетельства об утверждении типа).

  • 6.4 Определение метрологических характеристик

  • 6.4.1 Проверка основной погрешности

Определение основной погрешности газоанализатора проводят в следующем порядке:

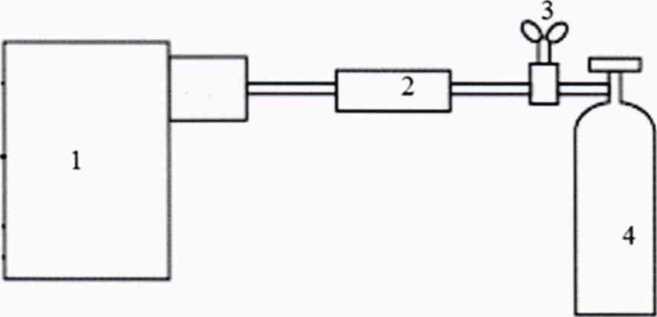

  • 1) Собирают схему проведения поверки, приведенную на рисунке В.1 (приложения В).

  • 2) На вход газоанализатора подают ГС (таблицы А.1. приложения А, соответственно определяемому компоненту и диапазону измерений) в последовательности -№1-2-3;

  • 3) Фиксируют установившиеся значения выходного сигнала анализатора:

  • - по показаниям измерительного прибора (мультиметра), подключенного к аналоговому выходу.

  • 4) Рассчитывают значение содержания определяемого компонента в i-ой ГС по значению выходного токового сигнала по формуле

а = ^--(л-4) а)

где И - - установившееся значение выходного токового сигнала анализатора при подаче i-ой ГС, мА;

Св - верхний предел диапазона показаний определяемого компонента, объемная доля % . где Ci - результат измерений содержания определяемого компонента на входе газоанализатора, объемная доля, %;

Cid' - действительное значение содержания определяемого компонента в i-ой ГС, объемная доля, %.

Значение основной приведенной погрешности газоанализатора yi, %, рассчитывают по формуле

где Св, Си — значения содержания определяемого компонента, соответствующие верхнему и нижнему пределам диапазона измерений, объемная доля, %

  • 5) Результат определения основной погрешности газоанализатора считают положительным, если - основная погрешность во всех точках испытаний не превышает пределов, указанных в таблице Б.1 приложения Б.

  • 6.4.2 Определение вариации показаний

Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2.

Вариацию показаний, уу, в долях от пределов допускаемой основной приведенной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной приведенной погрешности, рассчитывают по формуле:

100%

(Се - Си) • уо

где С2Б, С2М - результат измерений содержания определяемого компонента при подходе к точке поверки 2 со стороны больших и меньших значений, объемная доля, %;

yi - пределы допускаемой основной приведенной погрешности поверяемого газоанализатора, %.

Результат считают положительным, если вариация показаний газоанализатора не превышает 0,5.

  • 6.4.3 Определение времени установления показаний

Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п.6.4.1 при подаче ГС №1 и ГС № 3 в следующем порядке:

  • 1) подать на газоанализатор ГС№3, зафиксировать установившееся значение показаний газоанализатора;

  • 2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);

  • 3) подать на газоанализатор ГС № 1, дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности), затем, не подавая ГС на газоанализатор продуть газовую линию ГС № 3 в течение не менее 3 мин, подать ГС на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

Результаты определения времени установления показаний считают удовлетворительными, если время установления показаний не превышает указанного в таблице Б.1 приложения Б.

  • 7 Оформление результатов поверки

  • 7.1 При проведении поверки оформляют протокол результатов поверки в свободной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

  • 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.

При положительных результатах поверки выдается «Свидетельство о поверке» с нанесенным знаком поверки в паспорт.

  • 7.3. Если анализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности».

Приложение А

(обязательное) Технические характеристики ГС

Таблица А.1 -Технические характеристики ГС, используемых при поверке газоанализаторов

Определяемый компонент

Диапазон измерений определяемого

Номинальное значение определяемого компонента в ГС и пределы допускаемого отклонения

Номер ГС по реестру ГСО или источник ГС

компонента

ГС№1

ГС №2

ГС№3

Кислород О?

от 0 до 26 об. д. %

Азот

-

-

О.ч., сорт 1-й по ГОСТ 9293-74

-

12,5 ±

0,14 об. д. %

25±

0,14 об. д. %

ГСО 10532-2014

Метан СНд

от 0 до 2 об. д. %

Азот

-

О.ч., сорт 1-й по ГОСТ 9293-74

-

0,95 ±

0,05 об. д. %

1,95 ±

0,05 об. д. %

ГСО 10563-2015

Оксид углерода СО

от 0 до 75 млн 1

Зоздух

-

-

кл.1,2по ГОСТ 17433-80

-

36 ± 2 млн'1

72± 2 млн'1

ГСО 10704-2015

Г ексафторбутадиен

C4F6

от 0 до 5 млн 1

Азот

-

О.ч., сорт 1-й по ГОСТ 9293-74

2,45 ±

0,05 млн'1

4,95±

0,05 млн'1

ГСО 10549-2014

Октафторциклопентен c5f8

от 0 до 15 млн 1

Азот

-

О.ч., сорт 1-й по ГОСТ 9293-74

-

7,45±

0,05 млн'1

14,95±

0,05 млн'1

ГСО 10548-2014

Водород Н2

от 0 до 2000 млн'1

Воздух

-

кл.1,2по ГОСТ 17433-80

-

995±

5 млн'1

1995±

5 млн'1

ГСО 10703-2015

Хлористый водород

НС1

от 0 до 6 млн'1

Воздух

-

-

кл.1,2по ГОСТ 17433-80

-

2,95±

0,05 млн'1

5,95±

0,05 млн'1

ИМ108-М-Е на НС1

Арсин AsH?

от 0 до 0,2 млн 1

Азот

-

О.ч., сорт 1-й по ГОСТ 9293-74

-

0,95±

0,05 млн'1

0,195±

0,05 млн'1

ГСО 10546-2014

Аммиак NH3

от 0 до 75 млн'1

Азот

-

О.ч., сорт 1-й по ГОСТ

9293-74

-

36 ± 2 млн'1

72± 2 млн'1

ГСО 10547-2014

Хлор С12

от 0 до 1,5 млн'1

Воздух

-

-

кл.1,2по ГОСТ 17433-80

-

0,73±

0,02 млн'1

1,48±

0,02 млн'1

ИМ09-М-А2

Фосфин РНз

от 0 до 1 млн'1

Азот

-

-

О.ч., сорт 1-й по ГОСТ 9293-74

-

0,43±

0,02 млн'1

0,98±

0,02 млн'1

ГСО 10546-2014

Муравьиная кислота

СН2О2

от 0 до 15 млн'1

Воздух

-

кл.1,2по ГОСТ 17433-80

-

7,45±

0,05 млн'1

14,95±

0,05 млн'1

ИМ-ГП-129-О-А2

Уксусная кислота СНзСООН

от 0 до 30 млн'1

Воздух

-

кл.1,2по ГОСТ 17433-80

-

14,95±

0,05 млн'1

29,95±

0,05 млн'1

ИМ-ГП-105-М-Б

Азотная кислота НЫОз

от 0 до 20 млн'1

Воздух

-

кл.1,2по ГОСТ 17433-80

-

9,45±

0,05 млн'1

19,95±

0,05 млн'1

СИ в соотв. с МИ №242-

11-2015

Определяемый компонент

Диапазон измерений определяемого компонента

Номинальное значение определяемого компонента в ГС и пределы допускаемого отклонения

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

Диоксид серы SO?

Воздух

-

кл.1,2по ГОСТ 17433-80

от 0 до 6 млн"1

-

2,95±

0,05 млн"1

5,95±

0,05 млн'1

ИМ05-М-А2

Оксид азота NO?

Зоздух

-

кл.1,2по ГОСТ 17433-80

от 0 до 5 млн"1

-

2,45 ±

0,05 млн"1

4,95±

0,05 млн'1

ИМ01-0-Г1,ИМ01-0-Г2

Озон Оз

Зоздух

-

кл.1,2по ГОСТ 17433-80

от 0 до 1 млн"1

-

0,43±

0,02 млн"1

0,98±

0,02 млн"1

енератор озона ГС-024

Силан SiHj

от 0 до 15 млн 1

Азот

-

О.ч., сорт 1-й по ГОСТ 9293-74

-

7,45±

0,05 млн"1

14,95±

0,05 млн"1

ГСО 10546-2014

Фтор F?

от 0 до 3 млн 1

Азот

-

О.ч., сорт 1-й по ГОСТ 9293-74

1,43±

0,02 млн'1

2,98±

0,02 млн'1

ГСО 10546-2014

Сероводород H?S

от 0 до 1 млн 1

Азот

-

О.ч., сорт 1-й по ГОСТ 9293-74

-

0,43±

0,02 млн"1

0,98±

0,02 млн'1

ГСО 10538-2014

Пропанол С3Н7ОН

от 0 до 2000 млн 1

Азот

-

О.ч., сорт 1-й по ГОСТ

9293-74

-

995±

5 млн'1

1995±

5 млн"1

ГСО 10524-2014

Метанол СНзОН

от 0 до 1000 млн"1

Воздух

-

-

кл.1,2по ГОСТ 17433-80

-

495±

5 млн"1

995±

5 млн"1

ГСО 10533-2014

Синильная кислота HCN

от 0 до 30 млн 1

Азот

-

О.ч., сорт 1-й по ГОСТ

9293-74

-

14,95±

0,05 млн"1

29,95±

0,05 млн'1

ГСО 10547-2014

Бром Вг?

от 0 до 1 млн"1

Воздух

-

-

кл.1,2по ГОСТ 17433-80

-

0,43±

0,02 млн'1

0,98±

0,02 млн'1

ИМ159-М-А2

Ацетилен С2Н2

от 0 до 2000 млн'1

Азот

-

-

О.ч., сорт 1-й по ГОСТ 9293-74

-

995±

5 млн"1

1995±

5 млн"1

ГСО 10597-2015

Дифторметан CH2F2

от 0 до 10000 млн"

Азот

-

-

О.ч., сорт 1-й по ГОСТ 9293-74

-

495±

5 млн'1

995±

5 млн"1

ГСО 10548-2014

Тетрафторэтан C2H2F4

от 0 до 5000 млн"1

Азот

-

-

О.ч., сорт 1-й по ГОСТ

9293-74

-

2495±

5 млн"1

4995±

5 млн"1

ГСО 10548-2014

Дифторэтан C2H2F2

от 0 до 5000 млн'1

Азот

-

-

О.ч., сорт 1-й по ГОСТ 9293-74

-

2495±

5 млн"1

4995±

5 млн'1

ГСО 10548-2014

Приложение Б

(рекомендуемое)

Метрологические характеристики газоанализаторов серии TP-70D

Таблица Б.1.

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной приведенной погрешности, %

Предел допускаемого времени установления показаний То,9д, с

Кислород О2

от 0 до 25 %

±20

60

Метан СНд

от 0 до 2,0 %

±20

60

Оксид углерода СО

от 0 до 75 млн'1

±20

60

Гексафторбутадиен СдБб

от 0 до 5 млн*1

±20

60

Октафторциклопентен CsFs

от 0 до 15 млн'1

±20

60

Водород Н2

от 0 до 2000 млн'1

±20

60

Хлористый водород НС1

от 0 до 6 млн'1

±20

60

Арсин АбНз

от 0 до 0,2 млн'1

±20

60

Аммиак NH3

от 0 до 75 млн*1

±20

60

Хлор С12

от 0 до 1,5 млн'1

±20

60

Фосфин РНз

от 0 до 1 млн'1

±20

60

Муравьиная кислота СН2О2

от 0 до 15 млн*1

±20

60

Уксусная кислота СНзСООН

от 0 до 30 млн'1

±20

60

Азотная кислота HNO3

от 0 до 20 млн*1

±20

60

Диоксид серы SO2

от 0 до 6 млн*1

±20

60

Оксид азота NO2

от 0 до 5 млн'1

±20

60

Озон Оз

от 0 до 1 млн'1

±20

60

Силан SiH4

от 0 до 15 млн*1

±20

60

Фтор F2

от 0 до 3 млн'1

±20

60

Сероводород H2S

от 0 до 1 млн'1

±20

60

Пропанол С3Н7ОН

от 0 до 2000 млн'1

±20

60

Метанол СНзОН

от 0 до 1000 млн'1

±20

60

Синильная кислота HCN

от 0 до 30 млн'1

±20

60

Бром ВГ2

от 0 до 1 млн’1

±20

60

Ацетилен С2Н2

от 0 до 2000 млн'1

±20

60

Дифторметан CH2F2

от 0 до 10000 млн'1

±20

60

Тетрафторэтан C2H2F4

от 0 до 5000 млн'1

±20

60

Дифторэтан C2H2F2

от 0 до 5000 млн'1

±20

60

Приложение В

(обязательное)

Схема подачи ГС на газоанализатор

Рисунок В.1 - Рекомендуемая схема подачи ГС на вход газоанализаторов серии TP-70D 1 - газоанализатор; 2 - ротаметр (индикатор расхода), 3 - редуктор ; 4 - баллон с ГС.

10

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
