РОССИЙСКАЯ ФЕДЕРАЦИЯ

НАУЧНО - ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС «КРОНА»

ОКП 43 4339

Метрологическая экспертиза проведена

СОГЛАСОВАНО z

УТВЕРЖДАЮ

Директор Глцв^ый конструктор НПКг«КРО^У

«

__М. И. Особое

2010 г.

Руководитель ГЦИ СИ ФГУз^Лензенский ЦСМ>>

« '»

^А.А. Данилов /2.

2010 г

Подп. и дата

1

% st

&

Подп. и дата

1

СОГЛАСОВАНО

Главный метролог

‘ " • А.И. Зельманова

■ « XX».                  2010 г.

КАНАЛЫ ИЗМЕРИТЕЛЬНЫЕ АНАЛОГОВЫЕ СИСТЕМЫ КОНТРОЛЯ И ДИАГНОСТИКИ ЭЛЕКТРОННЫХ УСТРОЙСТВ «Крона-520»

Методика поверки

Лист утверждения

НПКР 2.770.003 Д5-ЛУ

Руководитель разработки •

Начальник лаборатории №11

z Z.......-..................-

/ 7          В. М. Кузнецов

✓ - /

«X/ »                2010 г.

Ведущий инженер

с -L ,______ А. А. Фомин

« XX»               2010г.'

Нормоконтролер

А. И. Зельманова

« ,Х X »                  2010 г.

Настоящая методика распространяется на каналы измерительные аналоговые системы контроля и диагностики электронных устройств «Крона-520» (в дальнейшем -СКД) и устанавливает методы и средства проведения поверки.

Целью поверки является определение метрологических характеристик каналов измерительных аналоговых системы контроля и диагностики электронных устройств и подтверждение соответствия данных характеристик требованиям частных технических условий ЧТУ-4343-520-27756312-10.

Межповерочный интервал - 1 год.

Состав документации, предоставляемой на поверку:

  • - Методика поверки НПКР 2.770.003 Д5;

  • - Руководство по эксплуатации НПКР 2.770.003 РЭ;

  • - Руководство оператора НПКР 00182-01 34 01 РО.

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ
  • 1.1 Объем и последовательность операций при проведении поверки приведены

в таблице 1 Таблица 1

Наименование операции

Пункт методики

Обязательность проверок

Первичной и периодической поверок

после замены (или ремонта) адаптеров

Внешний осмотр.

4.1

+

+

Проверка электрического сопротивления изоляции и сопротивления защитного заземления.

4.2

+

-

Проверка работоспособности в режиме самоконтроля

4.3

+

+

Проверка основной приведенной погрешности измерений постоянного напряжения.

4.4

+

+ АН

- остальные

Проверка основной приведенной погрешности измерений силы постоянного тока (контактное подключение)

4.5

+

+ АТ

- остальные

Проверка основной приведенной погрешности измерений силы постоянного тока (бесконтактное подключение).

4.6

+

+ АТБ

- остальные

Проверка основной приведенной погрешности измерений среднеквадратических значений переменного напряжения частотой 50 Гц

4.7

+

+ АН

- остальные

Проверка основной приведенной погрешности измерений среднеквадратических значений силы переменного тока частотой 50 Гц (контактное подключение).

4.8

+

+ АТ

- остальные

Проверка основной приведенной погрешности измерений среднеквадратических значений силы переменного тока частотой 50 Гц (бесконтактное подключение).

4.9

+

+ АТБ

- остальные

Проверка абсолютной погрешности измерений температуры

4.10

+

+ АТМ

- остальные

Примечание. «+» - проверка проводится;

«-» - проверка не проводится;

АН, АТ, АТБ, АТМ - указанны типы адаптеров, при замене которых необходимо проводить данную проверку.

  • 1.2 Средства поверки приведены в таблице 2.

Допускается применение других средств поверки, обеспечивающих определение характеристик СКД с требуемой точностью. Применяемые средства измерений должны иметь документы, подтверждающие их пригодность. Испытательное оборудование должно быть аттестовано.

ющие соотношение абсолютной погрешности эталона к абсолютной погрешности поверяемого канала не более 1/3.

2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2.1 При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей», указаниями по безопасности, изложенными в Руководстве по эксплуатации НПКР 2.770.003 РЭ СКД и руководствах по эксплуатации средств поверки.

Таблица 2

Наименование

Используемые диапазоны

Погрешность

Барометр-анероид метеорологический БАММ -1

от 80 до 106 кПа

± 1 кПа

Психрометр аспирационный Мв—4-М

от 10 до 100 %

± 3 % при 20 °С

Термометр ртутный стеклянный лабораторный ТЛ-4 (2 шт.)

от 0 до 50 °С от 50 до 100 °С

± 0,2 °С

Частотомер сетевой Ф 246

от 45 до 55 Гц;

± 0,04 %

Вольтметр Э 545

от 0 до 300 В

класс точности 0,5

Калибратор универсальный Fluke 5520A

Воспроизведение напряжения:

  • - постоянного тока до 1000 В;

  • - переменного тока до 1020 В (частота от 45 до 100 Гц). Задание силы тока:

  • - постоянного тока до 20,5 А;

  • - переменного тока до 20,5 А (частота от 45 до 100 Гц).

± (0,0000Ши + 0,000015-Ux) В ± (0,0003^U + 0,00001-ик) В

± (0,001-1 + 0,00003-Ь) А ± (0,0015-1 + 0,00024-Ь) А

Мегаомметр Ф4102/1-1М

от 0 до 200 МОм, рабочее напряжение 1000 В

± 1,5 %

Миллиомметр цифровой

АМ-6000

от 0 до 200 мОм

± (0,01 Rизм +0,4) мОм

Камера тепла HPS-222

от 0 до 100 °C

± 0,1 °C

Калибратор тока для поверки клещей токоизмерительных 10302/1

от 3 до 300 А от 100 до 1000 А постоянный и переменный ток частотой 50 Гц

± (0,003-Ь + 0,3) А ± (0,003-Ь + 2) А

Примечание. Допускается замена, указанных средств поверки на другие, обеспечива-

3 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К ПОВЕРКЕ
  • 3.1 Поверка СКД должна проводиться при следующих условиях:

  • - температура окружающего воздуха:   .     .     от 10 до 35 °С;

  • - относительная влажность при 25 °С:   .     .     от 30 до 80 %;

  • - атмосферное давление: .     .     .     от 84 до 106,7 кПа;

  • - напряжение питающей сети     .     .     (220 ± 22) В с частотой (50 ± 1) Гц.

Средствам поверки должны обеспечиваться нормальные условия в соответствии с их эксплуатационной документацией.

  • 3.2 Перед началом поверки необходимо изучить Руководство по эксплуатации НПКР 2.770.003 РЭ, а также руководства по эксплуатации средств поверки.

Перед проведением поверки СКД должна быть прогрета в течение 15 минут после включения питающей сети.

4 ПРОВЕДЕНИЕ ПОВЕРКИ 4.1 Внешний осмотр

При проведении внешнего осмотра следует проверить блок преобразования напряжения (БПН) и другие части СКД на отсутствие механических повреждений, надежность подключения соединительных кабелей, а также других факторов, влияющих на работу СКД.

4.2 Проверка электрического сопротивления изоляции и сопротивления защитного заземления
  • 4.2.1. Измерить с помощью мегаомметра Ф4102/1-1М сопротивление изоляции между клеммой заземления БПН и закороченными двумя штырями кабеля сетевого питания БПН при включенном тумблере СЕТЬ.

  • 4.2.2. Значение сопротивления должно быть не менее 20 МОм.

  • 4.2.3. Измерить с помощью миллиомметра сопротивление защитного заземления между клеммой заземления БПН и любой неизолированной поверхностью корпуса БПН.

Значение сопротивления должно быть не более 0,1 Ом.

4.3 Проверка работоспособности в режиме самоконтроля
  • 4.3.1.  Включить СКД согласно разделу 3 Руководства по эксплуатации НПКР 2.770.003 РЭ.

  • 4.3.2.  Проверить работоспособность в режиме самоконтроля в соответствии с разделом 11 Руководства оператора НПКР 00182-01 34 РО.

  • 4.3.3.  СКД считается работоспособной, если самоконтроль прошел без ошибок.

  • 4.3.4.  Убедиться в том, что контрольная сумма не изменилась, для чего войти в меню главного окна О программе. Контрольная сумма должна быть D2225BDC.

4.4 Проверка основной приведенной погрешности измерений напряжения постоянного тока
  • 4.4.1 Приведенная погрешность измерений напряжения постоянного тока определяется методом сравнения результатов измерения СКД с задающими воздействиями рабочего эталона.

  • 4.4.2 Приведенная погрешность измерений проверяется в следующих точках диапазона: Х1=Хк; Х2=0,8Хк; Х3=0,6Хк;  Х4=0,4Хк;  Х5=0,2Хк;  Х6=0;  Х7=-0,2Хк;

Х8=-0,4Хк; Х9=-0,6Хк; Х10=-0,8Хк; Х11=-Хк.

Здесь: Хк - верхнее значение диапазона.

  • 4.4.3   В качестве рабочего эталона на диапазонах СКД: 0,1; 1; 10; 100; 1000 В используется калибратор Fluke 5520A.

  • 4.4.4  Для определения погрешности необходимо включить СКД и рабочие эталоны, прогреть их в течение времени, указанном в соответствующем техническом описании

  • 4.4.5 Запустить СКД в режиме «Кольцевая запись» с отображением на экране параметров входных сигналов, для этого необходимо:

  • - запустить программу КРОНА 520;

  • - выбрать раздел Архив;

  • - выбрать в меню Окно команду Запись/ контроль сигналов (если в меню такой команды нет, значит окно уже открыто);

  • - выбрать в меню Настройка команду Создать;

  • - вызвать упрощенный режим создания настройки (ответить на вопрос - Да);

  • - в окне Упрощенный режим настройки нажать кнопку Определить подключенные адаптеры;

  • - установить дискретность записи аналоговых каналов 200 мкс, дискретных каналов, если имеются подключенные АДС - 10 мкс;

  • - время записи после аварии - 0 с;

  • - ввести название настройки Поверка;

  • - нажать кнопку Готово/сохранить;

  • - нажать кнопку Пуск, после начала записи сигналов, перевести СКД в режим отображения на экране цифровых параметров сигналов, нажатием в нижней части окна кнопки Вид.

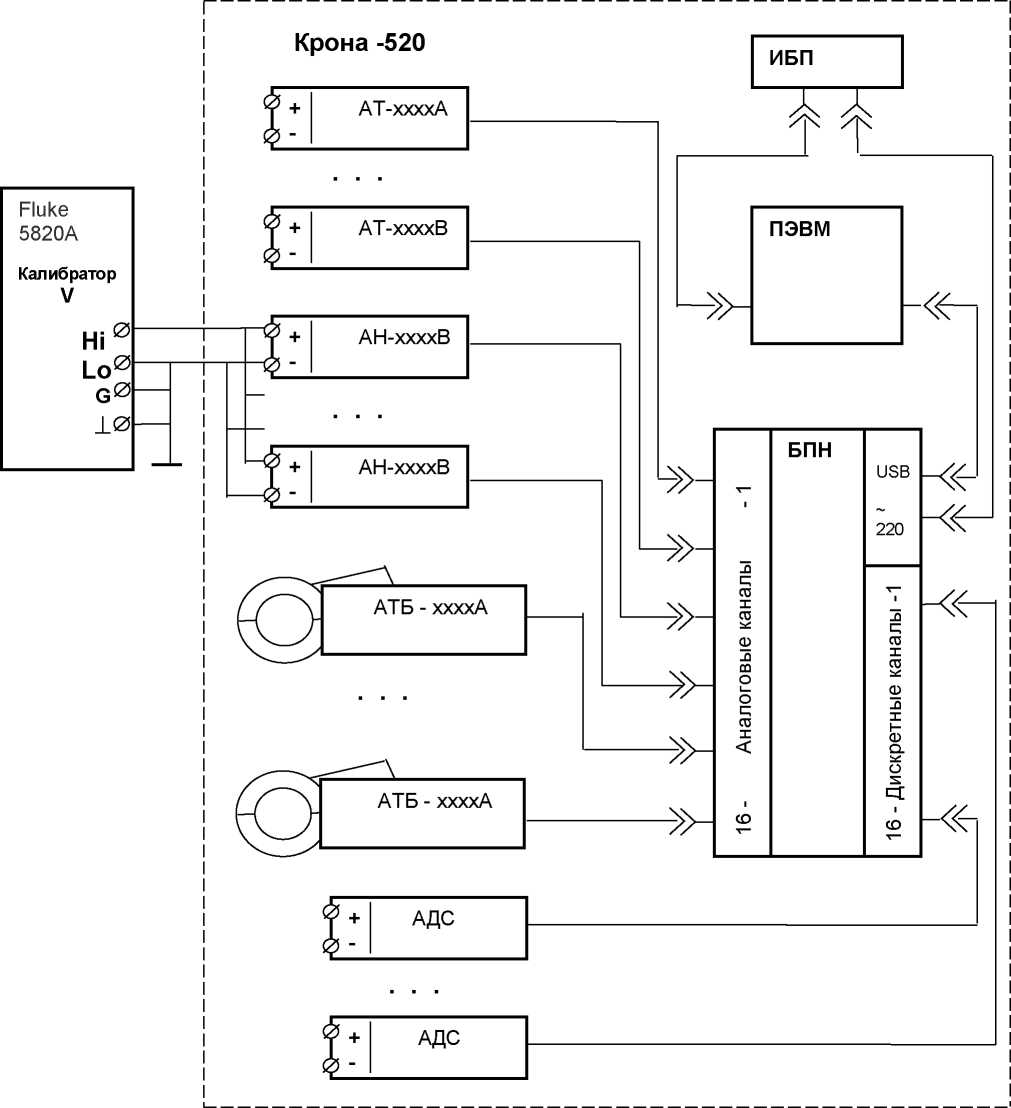

  • 4.4.6 Подключить вход адаптера поверяемого измерительного канала напряжения к выходу калибратора Fluke 5520A.

Допускается групповое, параллельное соединение входов адаптеров напряжения, имеющих одинаковое напряжение перегрузки, т.е. АН с диапазонами от 0,1 до 0,5; от 1 до 5; от 10 до 1000 В включительно (см. рисунок А1, Приложение А).

  • 4.4.7 Установить значение эталонного сигнала, выдаваемого средством поверки, соответствующее проверяемой контрольной точке диапазона измерений.

Занести показание СКД - среднее значение напряжения по соответствующему каналу в протокол поверки.

  • 4.4.8 Погрешность в контрольной точке вычисляется по формуле

100

у = ■      %,

Хв    %

где Д = искд - Uo6p. - абсолютная погрешность, В; искд - показание СКД, В;

иобр - напряжение (на диапазонах: 0,1; 1; 10; 100; 1000 В), установленное на выходе калибратора, В;

ХВ - верхнее значение диапазона измерений СКД, В;

  • 4.4.9 Повторить п.4.4.8, п.4.4.9 для всех остальных контрольных точек диапазона значений выбранного канала.

  • 4.4.10 Повторить п.4.4.7 - п.4.4.10 для всех остальных измерительных каналов напряжения.

Полученные значения погрешности не должны быть более ± 1,2 %.

4.5 Проверка основной приведенной погрешности измерения силы постоянного тока (контактное подключение)
  • 4.5.1 Приведенная погрешность измерения силы постоянного тока определяется методом сравнения результатов измерения СКД с задающими воздействиями рабочего эталона.

  • 4.5.2 Приведенная погрешность измерений определяется в следующих точках диапазона: Х1=Хк; Х2=0,8Хк; Х3=0,6Хк;  Х4=0,4Хк;  Х5=0,2Хк;  Х6=0;  Х7=-0,2Хк;

Х8=-0,4Хк; Х9=-0,6Хк; Х10=-0,8Хк; Х11=-Хк.

  • 4.5.3 В качестве рабочего эталона на диапазонах СКД: 0,005; 0,01; 0,1; 1; 10 А используется калибратор Fluke 5520A.

    4.5.4

    Если данная проверка выполняется первой, то выполнить п.4.4.5, п.4.4.6.

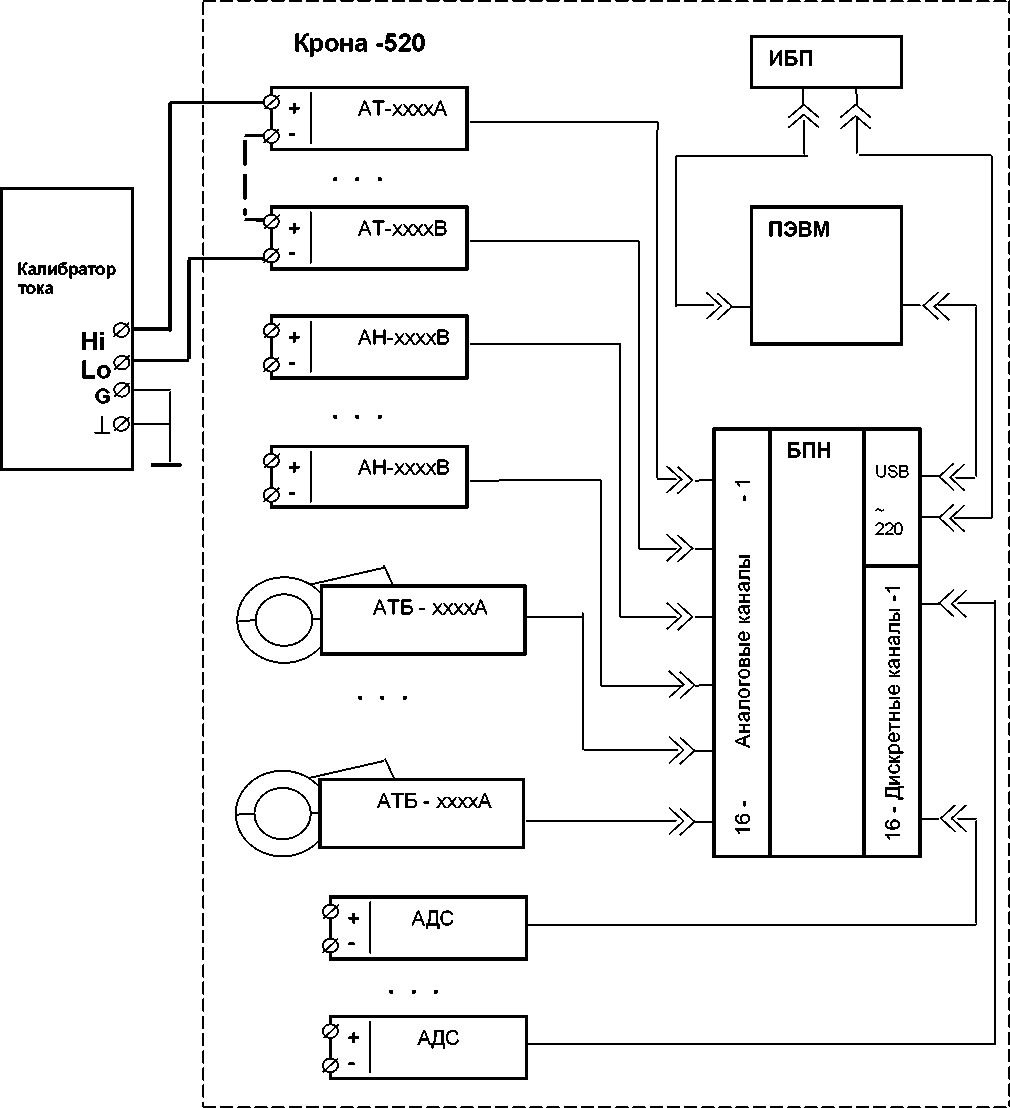

  • 4.5.5  Подключить вход адаптера проверяемого измерительного канала тока к выходу калибратора Fluke 5520A.

Допускается последовательное подключение всех каналов тока с одинаковыми диапазонами адаптеров (см. рисунок А2, Приложение А).

  • 4.5.6  Установить значение эталонного сигнала, выдаваемого средством поверки, соответствующее поверяемой контрольной точке диапазона измерений.

Занести показание СКД - среднее значение силы тока по соответствующему каналу в протокол проверки.

4.5.7

Погрешность в контрольной точке вычисляется по формуле

100

у = ■      %,

Хв    %

где Л = 1скд - 1обр. - абсолютная погрешность, А;

1скд - показание СКД, А;

1обр - сила тока установленная на выходе калибратора, А; ХВ - верхнее значение диапазона измерений СКД, А.

  • 4.5.8 Повторить п.4.5.6, п.4.5.7 для всех остальных контрольных точек диапазона значений выбранного канала.

  • 4.5.9 Повторить п.4.5.5 ... п.4.5.8 для всех остальных измерительных каналов тока.

Полученные значения погрешности не должны быть более ± 1,2 %.

4.6 Проверка основной приведенной погрешности измерений силы постоянного тока (бесконтактное подключение)
  • 4.6.1   Приведенная погрешность измерений силы постоянного тока определяется методом сравнения результатов измерений СКД с задающими воздействиями рабочего эталона.

  • 4.6.2  Приведенная погрешность измерений проверяется в следующих точках

диапазона: Х1=Хк; Х2=0,8Хк; Х3=0,6Хк;  Х4=0,4Хк;  Х5=0,2Хк;  Х6=0;  Х7=-0,2Хк;

Х8=-0,4Хк; Х9=-0,6Хк; Х10=-0,8Хк; Х11=-Хк.

  • 4.6.3  В качестве рабочего эталона используется калибратор тока 10302/1.

  • 4.6.4 Если данная проверка выполняется первой, то выполнить п.4.4.5, п.4.4.6.

  • 4.6.5 Обхватить клещами адаптера поверяемого измерительного канала

АТБ - 25 А ... АТБ - 250 А «Шину 1» калибратора тока или «Шину 2» адаптерами АТБ -

500 А ... АТБ - 1000 А, при этом плоскость клещей должна быть перпендикулярна к шине калибратора. Установить на калибраторе, с помощью кнопки сброса «X », нулевые показания индикатора ПОГРЕШНОСТЬ.

  • 4.6.6  Установить значение силы эталонного постоянного тока, выдаваемое калибратором в выбранную шину, соответствующее проверяемой контрольной точке диапазона. Нажать кнопку «ВВОД» на калибраторе.

Примечание. Для воспроизведения проверяемой точки Х6=0 калибратор тока 10302/1 выключается без отключения клещей адаптеров от его шины.

  • 4.6.7  Снять показание СКД (за время не более 30 с) - среднее значение силы тока по соответствующему каналу и занести его в протокол поверки.

    4.6.8

    Погрешность в контрольной точке вычисляется по формуле

    100 г=■      %,

    Хв    %

где Л = 1скд - 1обр. - абсолютная погрешность, А;

1скд - показание СКД, А;

1обр - сила тока, установленная на выходе калибратора, А; ХВ - верхнее значение диапазона измерений СКД, А.

  • 4.6.9 Повторить п.4.6.7, п.4.6.8 для всех остальных контрольных точек диапазона значений выбранного канала.

  • 4.6.10 Повторить п.4.6.6 .  п.4.6.9 для всех остальных измерительных каналов

тока бесконтактных.

Полученные значения погрешности не должны быть более ± 3,2 %.

4.7 Проверка основной приведенной погрешности измерений среднеквадратического значения переменного напряжения частотой 50 Гц
  • 4.7.1  Приведенная погрешность измерений напряжения определяется методом сравнения результатов измерений СКД с задающими воздействиями рабочего эталона.

  • 4.7.2  Приведенная погрешность измерений проверяется в следующих точках диапазона: Х1=0; Х2=0,2Хк; Х3=0,5Хк; Х4=0,8Хк; Х5=Хк.

  • 4.7.3  В качестве рабочего эталона для каналов с диапазонами адаптеров от 0,1 до 1000 В (амплитудное значение) используется калибратор Fluke 5520A.

  • 4.7.4  Если данная проверка выполняется первой, то выполнить п.4.4.5, п.4.4.6.

  • 4.7.5  Подключить вход адаптера поверяемого измерительного канала напряжения к выходу калибратора Fluke 5520A.

Допускается групповое, параллельное соединение входов адаптеров напряжения, имеющих одинаковое напряжение перегрузки, т.е. АН с диапазонами от 0,1 до 0,5; от 1 до 5; от 10 до 1000 В включительно (см. рисунок А1, Приложение А).

Установить частоту выходного напряжения калибратора равную 50 Гц.

  • 4.7.6  Установить значение эталонного сигнала, выдаваемого средством поверки, соответствующее проверяемой контрольной точке диапазона.

Занести показания СКД и калибратора в протокол проверки.

4.7.7

Погрешность в контрольной точке вычисляется по формуле

100 -A

%,

где A = искз - Uo6p. - абсолютная погрешность, В;

искз - показание СКД (среднеквадратическое значение напряжения), В;

Uo6p - напряжение установленное на выходе калибратора, В;

ХВ - верхнее значение диапазона измерений СКД (среднеквадратическое значение), В.

4.7.8 Повторить п.4.7.7, п.4.7.8 для всех остальных контрольных точек диапазона значений.

  • 4.7.9 Повторить п.4.7.6 ... п.4.7.9 для всех остальных измерительных каналов напряжения.

Полученные значения погрешности не должны быть более ± 2 %.

  • 4.8 Проверка основной приведенной погрешности измерений среднеквадратического значения силы переменного тока частотой 50 Гц (контактное подключение)

  • 4.8.1 Приведенная погрешность измерений силы переменного тока определяется методом сравнения результатов измерения СКД с задающими воздействиями рабочего эталона.

  • 4.8.2  Приведенная погрешность измерений определяется в следующих точках диапазона: Х1=0; Х2=0,2Хк; Х3=0,5Хк; Х4=0,8Хк; Х5=Хк.

  • 4.8.3  В качестве рабочего эталона используется калибратор Fluke 5520A. Установить частоту выходного сигнала калибратора, равную 50 Гц.

    4.8.4

    Если данная проверка выполняется первой, то выполнить п.4.4.5, п.4.4.6.

  • 4.8.5  Подключить вход адаптера поверяемого измерительного канала тока к выходу калибратора Fluke 5520A. Допускается последовательное соединение входов каналов тока с одинаковыми диапазонами адаптеров (см. рисунок А2, Приложение А).

  • 4.8.6  Установить значение эталонного сигнала, выдаваемого средством поверки, соответствующее проверяемой контрольной точке диапазона.

Занести среднеквадратическое показание СКД по соответствующему каналу в

протокол.

4.8.7

Погрешность в контрольной точке вычисляется по формуле

100-A

У =      %,

Хв    %

где A =1скз - 1обр - абсолютная погрешность, А;

1скз - показание СКД, А;

Iобр - установленное значение силы тока на выходе калибратора, А;

ХВ - верхнее значение диапазона измерений (среднеквадратическое значение), А.

  • 4.8.8  Повторить п.4.8.6, п.4.8.7 для всех остальных контрольных точек диапазона выбранного канала.

  • 4.8.9  Повторить п.4.8.5 .  п.4.8.8 для всех остальных измерительных каналов

тока.

Полученные значения погрешности не должны быть более ± 2 %.

  • 4.9 Проверка основной приведенной погрешности измерений среднеквадратического значения силы переменного тока частотой 50 Гц (бесконтактное подключение)

  • 4.9.1 Приведенная погрешность измерений силы переменного тока определяется методом сравнения измерений СКД с задающими воздействиями рабочего эталона.

  • 4.9.2 Приведенная погрешность измерений проверяется в следующих точках диапазона: Х1=0; Х2=0,2Хк; Х3=0,5Хк; Х4=0,8Хк; Х5=Хк.

  • 4.9.3 В качестве рабочего эталона используется калибратор тока 10302/1.

  • 4.9.4 Если данная проверка выполняется первой, то выполнить п.4.4.5, п.4.4.6.

  • 4.9.5 Обхватить клещами адаптера поверяемого измерительного канала

АТБ - 25 А ... АТБ - 250 А «Шину 1» калибратора тока или «Шину 2» адаптерами АТБ -500 А ... АТБ - 1000 А, при этом плоскость клещей должна быть перпендикулярна к шине калибратора. Установить на калибраторе, с помощью кнопки сброса «X », нулевое показание индикатора ПОГРЕШНОСТЬ.

  • 4.9.6  Установить значение силы эталонного переменного тока, выдаваемое калибратором в выбранную шину, соответствующее проверяемой контрольной точке диапазона. Нажать кнопку «ВВОД» на калибраторе.

Примечание. Для воспроизведения проверяемой точки Х1=0 калибратор тока 10302/1 выключается без отключения клещей адаптеров от его шины.

  • 4.9.7  Снять показание СКД (за время не более 30 с) - среднеквадратическое значение силы тока по соответствующему каналу и занести его в протокол поверки.

    4.9.8

Погрешность в контрольной точке вычисляется по формуле

100

%,

где А = 1СКД - 1ОБР - абсолютная погрешность, А;

I - показание СКД (среднеквадратическое значение силы тока), А4

I - установленное значение силы тока на выходе калибратора, А;

ХВ - верхнее значение диапазона измерений (среднеквадратическое значение), А.

  • 4.9.9 Повторить п.4.9.6, п.4.9.7 для всех остальных контрольных точек диапазона значений выбранного канала.

  • 4.9.10 Повторить п.4.9.5 .  п.4.9.8 для всех остальных измерительных каналов

тока.

Полученные значения погрешности не должны быть более ± 4 %.

4.10 Проверка абсолютной погрешности измерений температуры
  • 4.10.1 Абсолютная погрешность измерений температуры определяется методом сравнения показаний СКД с задающими воздействиями рабочего эталона.

  • 4.10.2 В качестве эталонного средства воспроизведения температуры используется камера тепла HPS-222 с установленным в ней термометром ртутным стеклянным лабораторным ТЛ-4.

  • 4.10.3 Абсолютная погрешность измерений определяется в следующих точках диапазона: 0, 20, 40, 60, 80, 100 °С.

  • 4.10.4 Проверка погрешности измерений температуры АТМ производится следующим образом:

  • -  поместить выносные термодатчики адаптеров, и не менее половины длины кабелей термодатчиков, в камеру тепла HPS-222, закрепив их неподвижно и как можно ближе к термометру ТЛ-4;

  • -  если данная проверка выполняется первой, то выполнить п.4.4.5, п.4.4.6. Примечание - корпус АТМ должен находиться в нормальных условиях.

  • 4.10.5 Установить в камере температуру, соответствующую поверяемой контрольной точке диапазона адаптера температуры.

  • 4.10.6 Занести показания среднего значения каналов температуры СКД в протокол проверки.

  • 4.10.7 Погрешность в контрольной точке определяется по формуле

Л = ^кд - tобр,

где    Ккд - показание СКД, °С;

tобр - показания термометра ТЛ-4; °С.

  • 4.10.8 Повторить п. 4.10.5 ... 4.10.7 для всех остальных контрольных точек диапазона каналов измерений температуры.

Полученные значения погрешности не должны быть более ± 2,4 °С.

5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

5.1 Результаты поверки оформляются в соответствии с требованиями ПР 50.2.006-94. «ГСИ. Порядок проведения поверки средств измерений».

ПРИЛОЖЕНИЕ А

(обязательное)

Рисунок А1 - Схема подключения СКД при определении погрешности измерений напряжения.

Рисунок А2 - Схема подключения СКД при определении погрешности измерений силы тока (контактное подключение)

ПРИЛОЖЕНИЕ Б

(рекомендуемое) Форма протокола поверки

ПРОТОКОЛ ПРОВЕРОК 4.1 - 4.3

Параметр

проверки

Нормируемое

значение

Результаты

проверки СКД

Зав. номер

Резюме

Внешний осмотр

4.1

Электрическое сопротивление изоляции

4.2

>20МОм

Сопротивление заземления

4.2

<0,1 Ом

Проверка работоспособности (самоконтроль)

4.3

ПРОТОКОЛ ПРОВЕРОК 4.4 - 4.6

Пара-метр

№ проверки

№ канала; тип, диапазон адаптера; зав. номер

ЗаДанное значение

Показания

СКД

Полученная погрешность

Допускаемая погрешность

Резюме

Основная приведенная погрешность измерений

т

Л5 OI и

КТ-1

КТ-2

КТ-3

КТ-4

КТ-5

КТ-6

КТ-7

КТ-8

КТ-9

КТ-10

КТ-11

т

05 OI и

КТ-1

КТ-2

КТ-3

КТ-4

КТ-5

КТ-6

КТ-7

КТ-8

КТ-9

КТ-10

КТ-11

т си OI

и

КТ-1

КТ-2

КТ-3

КТ-4

КТ-5

КТ-6

КТ-7

КТ-8

КТ-9

КТ-10

КТ-11

ПРОТОКОЛ ПРОВЕРОК 4.7 - 4.9

Пара

метр

№ про

верки

№ канала; тип, диапазон адаптера; зав. номер

Заданное значение

Показания СКД

Полученная погрешность

Допускаемая погрешность

Резюме

Основная приведенная погрешность измерений среднеквадратичных значений напряжения / силы тока частотой 50 Гц

Кан.

КТ-1

КТ-2

КТ-3

КТ-4

КТ-5

КТ-6

КТ-7

КТ-8

КТ-9

КТ-10

КТ-11

Кан.

КТ-1

КТ-2

КТ-3

КТ-4

КТ-5

КТ-6

КТ-7

КТ-8

КТ-9

КТ-10

КТ-11

Кан.

КТ-1

КТ-2

КТ-3

КТ-4

КТ-5

КТ-6

КТ-7

КТ-8

КТ-9

КТ-10

КТ-11

Кан.

КТ-1

КТ-2

КТ-3

КТ-4

КТ-5

КТ-6

КТ-7

КТ-8

КТ-9

КТ-10

КТ-11

ПРОТОКОЛ ПРОВЕРКИ 4.10

Абсолютная погрешность измерений температуры

№ канала; тип, диапазон адаптера;

зав. номер

Заданное значение

Показания

СКД

Полученная погрешность

Допускаемая погрешность

Резюме

Кан.

АТМ -

КТ-1

КТ-2

КТ-3

КТ-4

КТ-5

КТ-6

Кан.

АТМ -

КТ-1

КТ-2

КТ-3

КТ-4

КТ-5

КТ-6

15

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
