Методика поверки «ГСОЕИ. Измерители температуры расплавленного металла Melt-Therm II» (МП 207-071-2020)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

.В. Иванникова /£   2020 г.

Зам. директора

изводственной метрологии «ВНИИМС»

Государственная система обеспечения единства измерений

МЕТОДИКА ПОВЕРКИ

2020 г.

Настоящая методика распространяется на измерители температуры расплавленного металла MELT-THERM II (далее - по тексту измерители или приборы), изготовленные фирмой «Vesuvius Refratarios Ltda», Бразилия, и устанавливает методику их первичной и периодической поверок.

Поверяемые измерители должны иметь прослеживаемость к ТЭТ 13-01 «Государственный первичный эталон единицы электрического напряжения» в соответствии с приказом Госстандарта от 30.12.2019г. №3457.

• 1.1 При проведении поверки должны быть выполнены операции, приведенные в таблице 1.

Таблица 1

• 2.1 При проведении поверки приборов применяют средства измерений и

оборудование, приведенные в таблице 2.

Примечание:

- Допускается применение средств поверки, не приведённых в таблице, но обеспечивающих определение (контроль) метрологических характеристик поверяемых СИ с требуемой точностью.

• 3.1  Поверка приборов должна выполняться специалистами, прошедшими обучение в качестве поверителей данного вида средств измерений, ознакомленные с руководством по эксплуатации и освоившими работу с измерителями температуры расплавленного металла и средствами поверки.

• 4.1 При проведении поверки необходимо соблюдать:

• - требования безопасности, которые предусматривают «Правила по охране труда при э<сплуатации электроустановок (ПОТЭУ)»;

• - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства поверки;

• - указания по технике безопасности, приведенные в руководстве по эксплуатации на поверяемые приборы.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                     от + 15 до + 25;

• - относительная влажность окружающего воздуха, %          от 30 до 80;

• - атмосферное давление, кПа                                от 86 до 106,7.

При внешнем осмотре проверяется:

• - соответствие маркировки измерителя эксплуатационной документации на него;

• - отсутствие внешних повреждений поверяемого прибора, которые могут повлиять на его метрологические характеристики.

Измеритель, не отвечающий перечисленным выше требованиям, дальнейшей поверке не подлежит.

• 7.1 Подготовка преобразователя к поверке

Измеритель перед проведением поверки должен предварительно выдерживаться в нерабочем состоянии при температуре окружающего воздуха от плюс 15 до плюс 25 °C не менее 30 минут.

• 7.2 Опробование средства измерений

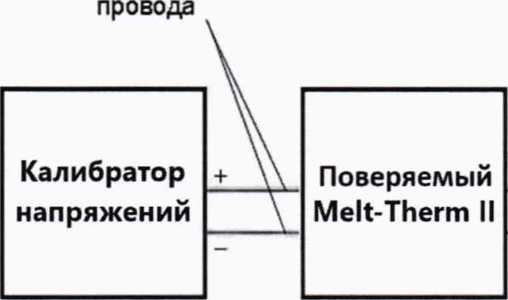

В соответствии с Руководством по эксплуатации переводят прибор в режим измерений сигналов от термопар с НСХ типа «В» и собирают схему согласно рисунку 2.

^енерируют с эталонного прибора значение, соответствующее настроенному на поверяемом измерителе типу входного сигнала и лежащее в диапазоне измерений.

После стабилизации показаний поверяемого прибора, снимают их со встроенного дисплея прибора или дисплея компьютера СТМ LAB (при наличии).

Измеритель считается пригодным к дальнейшей поверке, если на дисплее поверяемого прибора индицируется значение выходного сигнала.

Информация об идентификационном номере встроенного программного обеспечения нанесена на корпус преобразователя. Идентификационные данные программного обеспечения должны соответствовать, указанным в таблице 3.

Таблица 3

Значащей частью в идентификационном номере являются все цифры. Если значащая часть идентификационного номера не совпадает с данными, приведенными в таблице 3, дальнейшую поверку не проводят.

Метрологические характеристики определяют на пяти значениях выходного сигнала, соответствующих 0, 25, 50, 75, 100 % диапазона измерения выходного сигнала. В случае необходимости допускается выбирать иные точки диапазона, но не отличающиеся от рекомендуемых более чем на 5%.

• 9.1 Определение абсолютной погрешности в режиме измерений сигналов термопар.

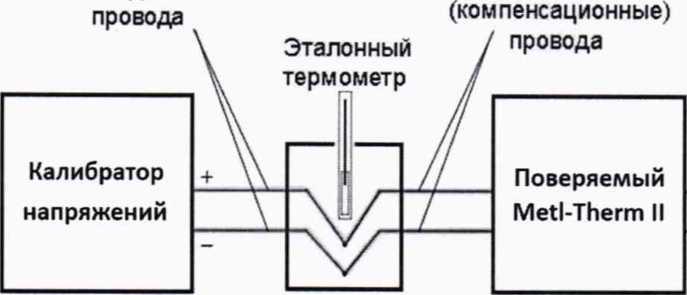

  • 9.1.1 При поверке прибора с настроенным НСХ всех типов кроме типа «В», собирают схему согласно рисунку 1, а с НСХ типа «В» - схему согласно рисунку 2. При этом концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки, заполненные маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.

Термостат

Рисунок 1

Медные

Рисунок 2

• 9.1.2 В соответствии с Руководством по эксплуатации прибор переключают в режим измерений сигналов термопар.

• 9.1.3 На входные клеммы для термопреобазователей подают значение ТЭДС, соответствующее первой контрольной точке.

• 9.1.4 Снимают показания со встроенного дисплея прибора или дисплея компьютера СТМ LAB (при наличии), подключенного к прибору посредством беспроводной связи.

• 9.1.5 Повторяют п.п. 9.1.3 - 9.1.4 для остальных контрольных точек и остальных типов НСХ.

• 9.2 Определение абсолютной погрешности в режиме измерений сигналов от беспроводного передатчика U-BOX Т (при наличии беспроводного передатчика).

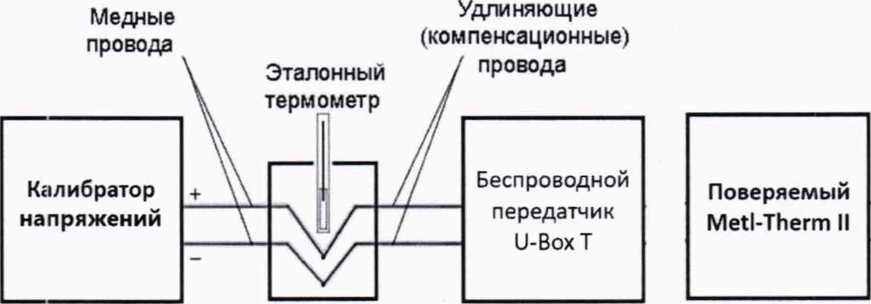

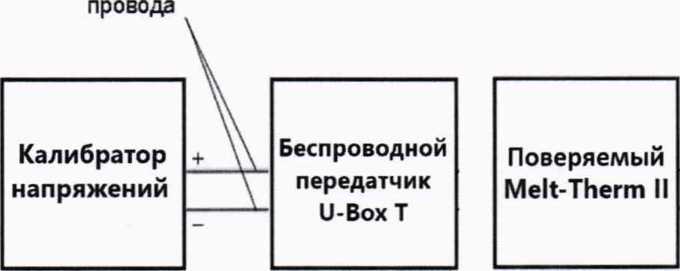

  • 9.2.1 При поверке прибора с настроенным НСХ всех типов кроме типа «В», собирают схему согласно рисунку 3, а с НСХ типа «В» - схему согласно рисунку 4. При этом концы удлиняющих проводов соединяют с медными проводами, скрутки провсдов помещают в пробирки, заполненные маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.

  • 9.2.2 В соответствии с Руководством по эксплуатации переключают поверяемый

прибор в режим измерений сигналов от беспроводного передатчика U-BOX Т и устанавливают связь с беспроводным передатчиком.

• 9.2.3 На входные клеммы беспроводного передатчика подают значение ТЭДС, соответствующее первой контрольной точке.

• 9.2.4 Снимают показания со встроенного дисплея прибора или дисплея компьютера СТМ LAB (при наличии), подключенного к прибору посредством беспроводной связи.

• 9.2.5 Повторяют п.п. 9.2.3. - 9.2.4 для остальных контрольных точек и остальных типов НСХ.



Термостат

Рисунок 3

Медные

Рисунок 4

Подтверждение соответствия средства измерений метрологическим требованиям в режимах измерений сигналов термопар и сигналов от беспроводного передатчика U-BOX Т (при наличии беспроводного передатчика).

10.1 Абсолютную погрешность (А) прибора в выбранном режиме работы по формуле:

Д = ±(/х-унсх),               (1)

где у х - показание прибора, считываемое с экрана встроенного дисплея или дисплея компьютера СТМ LAB (при наличии);

у нсх - значение сигнала ТЭДС в контрольной точке (в температурном эквиваленте), подаваемое с калибратора согласно типу НСХ по МЭК 60584-1 / ГОСТ Р 8.585-2001.

• 10.2 Значения Д не должны превышать значений, указанных в разделе «метрологические и технические характеристики» описания типа средства измерений.

11.1 Измерители, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению.

Результаты поверки измерителей подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство выдается свидетельство о поверке средства измерений, и (или) в паспорт средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки .

• 11.2 При отрицательных результатах поверки в соответствии с действующим законодательством в области обеспечения единства измерений РФ на измерители оформляется извещение о непригодности к применению.



  Л.Д. Маркин

Разработали:

Научный сотрудник отдела 207

ФГУП «ВНИИМС»

Начальник отдела 207

ФГУП «ВНИИМС»
