УТВЕРЖДАЮ

Генеральный директор

МОДУЛЬ ИЗМЕРЕНИЙ АБСОЛЮТНОЙ ВИБРАЦИИ СИЭЛ-1951

Методика поверки

ТПКЦ.427710.011 МП г. Санкт-Петербург

2018

1. ОБЪЕКТ ПОВЕРКИ

Настоящая методика поверки распространяется на модуль измерений абсолютной вибрации СИЭЛ-1951 и устанавливает методику первичной и периодической поверки.

Модуль измерений абсолютной вибрации СИЭЛ-1951 (далее модуль) предназначен для преобразования электрического заряда от пьезоэлектрического вибропреобразователя (ПЭВП) в переменное напряжение, пропорциональное виброускорению и виброскорости. Модуль выполняет расчет среднего квадратического значения (СКЗ) виброскорости с использованием значения коэффициента преобразования ПЭВП и передачу рассчитанного значения по цифровому последовательному интерфейсу.

Интервал между поверками - три года.

2. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

При проведении поверки выполняют операции и применяют средства поверки в соответствии с таблицей 2-1.

Таблица 2-1

Наименование операции поверки

Номер пункта методики

Эталонные СИ и вспомогательная аппаратура

Проведение операции при

первичной поверке и поверке после ремонта

периодической поверке

1. Внешний осмотр

4.1

Визуально

Да

Да

2. Определение действительных значений коэффициентов преобразования, их отклонений от номинальных значений и нелинейности амплитудной характеристики, проверка максимальных значений выходного сигнала

4.3

Генератор сигналов произвольной формы Agilent 33220А (регистрационный № 32993-06), диапазон частот синусоидального сигнала от 1 10'3 до 20 -105 Гц, диапазон установки размаха выходного напряжения 10 мВ - 10 В,

ПГ±(0,01 иПик-пик+0,001) В.

Мультиметр Agilent 34401А (регистрационный № 54848-13); постоянное напряжение от 100 мВ до 1000 В: переменное от 3 Гц до 300 кГц, от 100 мВ до 750 В;

ПГ ±(0,05D+0,04E) В, где D - показание прибора, Е - верхнее граничное значение диапазона измерений; сила постоянного тока от 10 мА до 3 А; сила переменного тока от 3 Гц до 5 кГц, от 1 мА до 3 А;

ПГ ±(0,005D+0.01E) В, где D- показание прибора, Е - верхнее граничное значение диапазона измерений.

Источник питания ПрофКиП Б5-71/1 (регистрационный № 58319-14); диапазон воспроизведения выходного напряжения от 0.01 В до 30 В, ПГ ±(0,01 UBblx±0,2) В. Блок конденсаторов С| = С2 = (2000±2) пФ. Пульт 165/951 для подключения СИ к УС

Да

Да

3. Проверка частотного диапазона преобразования, определение неравномерности частотной характеристики и крутизны спада АЧХ

4.4

Да

Да

4. Определение основной относительной погрешности преобразования

4.5

Да

Да

Примечание. Допускается применять другие средства измерений, параметры которых не хуже параметров оборудования и средств измерений, указанных в таблице 2-1.

3. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

Все испытания проводят в нормальных климатических условиях:

  • - температура окружающего воздуха. °C.............................20±5;

  • - относительная влажность, %...............................................от 30 до 80:

  • - атмосферное давление, кПа.................................................не регламентируется;

  • - напряжение питания, В, постоянное...................................24±0,5.

При проведении испытаний должны соблюдаться требования безопасности, изложенные в документе: Модуль измерений абсолютной вибрации СИЭЛ-1951. Руководство по эксплуатации. ТПКЦ.427710.011 РЭ.

Испытания может проводить специалист, имеющий высшее профессиональное образование.

4. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 4.1 Внешний осмотр

    • 4.1.1 Проверить комплект поставки модуля, состояние маркировочных надписей, целостность клеммных соединителей и корпуса прибора.

    • 4.1.2 Приборы с дефектами, влияющими на технические характеристики, бракуют и направляют в ремонт.

  • 4.2 Произвести следующие подготовительные действия

    • 4.2.1 Собрать приведенную в Приложении А электрическую схему для соответствующей модификации испытуемого модуля.

    • 4.2.2 Включить питание модуля и используемые приборы и прогреть их в течение 5 минут для установления рабочих режимов.

    • 4.2.3 Запустить, установленную на персональном компьютере программу для настройки модуля «1951, версия 1», в соответствии с документом «Модуль измерений абсолютной вибрации СИЭЛ-1951. Описание программного обеспечения. ТПКЦ.427710.011.01 ПО», и проверить значение контрольной суммы исполняемого кода.

  • 4.3 Определение действительных значений коэффициентов преобразования, их отклонения от номинальных значений и нелинейности амплитудной характеристики, проверка максимальных значений выходного сигнала

    • 4.3.1 На базовой частоте последовательно задать на входе блока конденсаторов (2000±2) пФ не менее пяти значений переменного напряжения таким образом, чтобы С/вых,- находилось в диапазоне, указанном ниже, включая крайние значения.

    • 4.3.2 Заявленные максимальные значения выходного сигнала:

амплитуда напряжения переменного тока, пропорционального виброускорению, виброскорости при сопротивлении цепей нагрузки не менее 10 кОм, В....................2,5;

  • 4.3.3 По формулам, приведенным в таблице 4-1, рассчитать соответствующие значения коэффициентов преобразования Kt.

Таблица 4-1

Расчетная формула, размерность

Выход по виброускорению

К =                [мВ/пКл]

' Uci (С/2)

Выход по виброскорости

К =                 [В/(пКлс)]

’   ^-(С/2)

Обозначения величин в таблице 4.1:

UBbKj    переменное напряжение на сопротивлении нагрузки, мВ.

LT(,j      задаваемое переменное напряжение, м В.

/Б        базовая частота: /Б = 160 Гц.

С       значение емкости эталонных конденсаторов: С = С, = С7, пФ.

  • 4.3.4 Вычислить действительное значение коэффициента преобразования для сигналов, пропорциональных виброускорению и виброскорости по формуле (I):

i=l                                                                      (I)

где:   Л7 - число измерений;

Kj - коэффициент преобразования при / - ом значении входного напряжения.

  • 4.3.5 Вычислить отклонение Лк действительного значения коэффициента преобразования Кд от его номинального значения Кномдля сигналов, пропорциональных виброускорению и виброскорости по формуле (2):

_ (Кд ~ #ном )

К Кном                                         (2)

  • 4.3.6 Вычислить отклонение Д/^коэффициента преобразования К, от значения А'д по формуле (3) и определить нелинейность амплитудной характеристики Да по формуле (4): Д/о=^А'~А^юо %

    (3)

Кд

Да =max Л%.

(4)

  • 4.3.7 Результат поверки является положительным, если в диапазоне выходных сигналов (см. п. 4.3.2), включая максимальные значения, полученное отклонение коэффициента преобразования Лк находится в пределах ±2,0 %. а нелинейность амплитудной характеристики Ла не превышает 1 %; максимальные значения выходного сигнала обеспечиваются.

4.4 Проверка частотного диапазона преобразования, определение неравномерности частотной характеристики и крутизны спада АЧХ

  • 4.4.1 Для проверки частотного диапазона преобразования выбрать не менее десяти значений частоты /, которые должны включать частоты 0,5 Ун, Ун, Уб, /в, 2/в. Значения частот, предпочтительно, выбираются из ряда R5 по ГОСТ 8032-84.

    Заявленный частотный диапазон, от Ун до/в, Гц:

    выход по виброускорению........................................................................от 5 до 10000,

    выходы по виброскорости и СКЗ виброскорости..................................от 10 до 1000.

На вход блока конденсаторов (2000±2) пФ подать такое напряжение частотой /, чтобы значение Свых:- составило около 0.9 от максимального выходного сигнала.

  • 4.4.2 Вычислить значения коэффициентов преобразования на каждой из частот,/, по формулам из таблицы 4-1.

  • 4.4.3 В диапазоне частот от/н до./в вычислить значения отклонения Aft коэффициентов преобразования Кр от значения коэффициента преобразования на базовой частоте А/б по формуле (5) и определить неравномерность частотной характеристики Af по формуле (6):

Jx/=^'~7C^-1QQ%                               (5)

Ад

4/ = max

(6)

  • 4.4.4 Вычислить крутизну спадов АЧХ по формулам (7) и (8):

= 201g

(7)

Aq.5/3

BR=201g                                             (8)

  • 4.4.5 Результат поверки является положительным, если в заявленных диапазонах частот неравномерность АЧХ не превышает 7 %, а крутизна спадов АЧХ не менее 18 дБ/окт.

  • 4.5 Определение основной относительной погрешности преобразования электрического заряда

  • 4.5.1 Используя результаты определения Ал, z/f (пунктам 4.3 и 4.4 соответственно) вычислить основную относительную погрешность преобразования электрического заряда при доверительной вероятности 0,95 по формуле (9):

Лм = ±U^/ A^+Af2 + A^ + A^ + A^                  (9)

где:  Ал - нелинейность амплитудной характеристики. %;

Af- неравномерность частотной характеристики, %;

Ав - погрешность мультиметра, %;

Ац- погрешность установки частоты, %;

Ас - погрешность емкости конденсаторов (2000±2) пФ, %.

  • 4.5.2 Результат поверки является положительным, если вычисленные значения Лм находится в пределах ±6.0 % (выход по виброускорению) и ±8,0 % (выход по виброскорости и СКЗ виброскорости) заявленных значений.

  • 5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 5.1 Положительные результаты поверки удостоверяются записью в руководстве по эксплуатации модуля, заверяемой подписью поверителя, и нанесением знака поверки в виде клейма в РЭ и на корпусе прибора в виде наклейки.

    • 5.2 Отрицательные результаты поверки оформляются Извещением о непригодности.

      Главный специалист отдела 433

      А.Ю. Смирнов

Приложение А Схема соединений устройств для измерения технических характеристик модуля

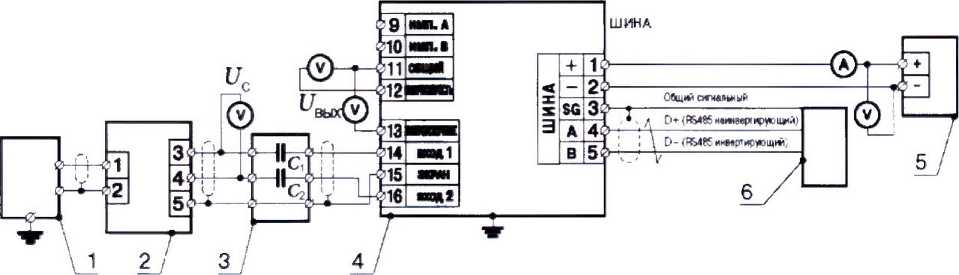

Схема соединений устройств для измерения технических характеристик модуля СИЭЛ-1951-...

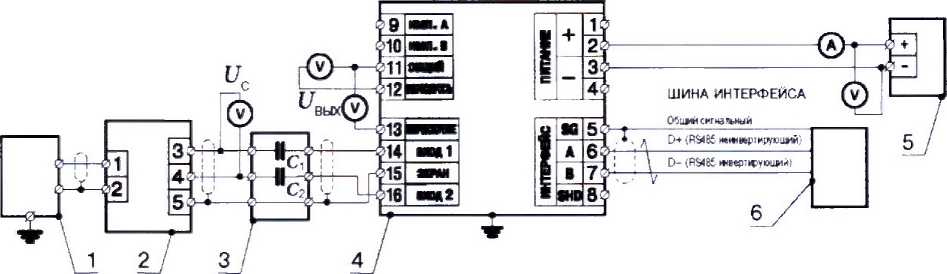

Схема соединений устройств для измерения технических характеристик модуля СИЭЛ-1951Т-...

Обозначения:

1.

2.

3.

Генератор сигналов.

Формировательпарафазного напряжения: см. рис. В.З. С,',Сг- конденсаторы прецизионные К10-68а, 50В.

С, = С2 = С; рекомендуемое значение: 2000 пФ ±1%.

  • 4.

  • 5.

  • 6.

Испытуемый модуль.

Источник питания.

Персональный компьютер с установленной программой для настройки. Мультиметр цифровой.

ПРИЛОЖЕНИЕ Б Протокол поверки модуля СИЭЛ-1951 (Т) выход по виброускорению.

Дата проведения поверки:

Условия поверки:

нормальные.

Внешний осмотр:

соответствует.

Средства измерений:

генератор Agilent 33220А; мультиметр Agilent 34401 А.

Значения Uci соответствуют С = 2000 пФ.

1. Определение нелинейности амплитудной характеристики и отклонения коэффициента преобразования от номинального на базовой частоте /б = 160 Гц.

Uci . мВ

(7вых,- ,мВ

К, ,мВ/пКл

Д/С,%

Хд ,мВ/пКл

0,25

0,5

7080

3540

3000

1500

1400

700

700

350

140

70

70

35

Да , %

(не) годен

Дк, %

(не)годен

2. Проверка частотного диапазона, неравномерности частотной характеристики и крутизны спада АЧХ полосового фильтра.

А гц

Ucj , мВ

Свих, .мВ

Kfi .мВ/пКл

-У,%

0,25

0,5

5

7080

3540

10

7080

3540

40

7080

3540

80

7080

3540

160

7080

3540

1000

7080

3540

2000

7080

3540

5000

7080

3540

10000

7080

3540

Дл %

(не)годен

3. Определение основной относительной погрешности преобразования электрического заряда.

Да . %

Дл%

Дч , %

Дв , %

Дс. %

0.002

0,350

1,410

Дус. %

(не)годен

Поверитель:

Протокол поверки модуля СИЭЛ1951 (Т)   , выход по виброскорости.

Дата проведения поверки:

Условия поверки:

нормальные.

Внешний осмотр:

соответствует.

Средства измерений:

генератор Agilent 33220А; мультиметр Agilent 34401 А.

Значения Uci соответствуют С = 2000 пФ.

1. Определение нелинейности амплитудной характеристики и отклонения коэффициента преобразования от номинального на базовой частоте /б = 160 Гц.

Uc, , мВ

t/вых, .мВ

К, ,В/(пКлс)

,%

Кд,В/(пКлс)

5

10

352

176

160

80

80

40

40

20

16

8

8

4

А. %

(не)годен

Лк, %

(не)годен

2. Проверка частотного диапазона, неравномерности частотной характеристики и крутизны спада АЧХ полосового фильтра.

У/,Гц

Ud . мВ

t/вых, .мВ

А/; ,В/(цКлс)

5

10

5

10

5,3

10

20

10

40

80

40

160

352

176

500

1060

530

1000

2120

1060

2000

4240

2120

л<, %

(не) годен

Дн . дБ

(не)годен

Вв,дБ

(не)годен

3. Определение основной относительной погрешности преобразования электрического заряда.

л А , %

л<, %

Лч, %

Лв. %

Лс, %

0.002

0.350

1.410

Лус . %

(не) годен

Поверитель:
