Инструкция «Информационно-измерительная система ИИС-5551/1» (МП 7-2.5551/2016)

УТВЕРЖДАЮ

Инструкция

Информационно-измерительная система ИИС-5551/1

Методика поверки

МП 7- 2.5551/2016 г. Мытищи

2018г.

• 1.1 Настоящая методика поверки распространяется на информационно-измерительную систему ИИС-5551/1 (далее - систему), изготовленную ФГУП ЦНИИмаш, г. Королев Московской области, и устанавливает порядок проведения и оформления результатов поверки, заводской номер 01, и устанавливает методы и средства ее первичной и периодической поверок.

• 1.2 Интервал между поверками 1 год.

• 2.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

  Наименование операции	Иомер пункта методики поверки	Проведение one	рации при
  		первичной поверки (после ремонта)	периодической поверке
  1 Внешний осмотр	8.1	да	да
  2 Опробование	8.2	да	да
  3 Идентификация программного обеспечения (ПО)	8.3	да	да
  4 Определение приведенной погрешности измерений сопротивления постоянному току в диапазоне от 349.44 до 350,56 Ом	8.4П	да	да
  5 Определение приведенной погрешности измерений сопротивления постоянному току в диапазоне от 350.0 до 350,56 Ом	8.52)	да	да
  6 Определение приведенной погрешности измерений напряжения постоянного тока	8.63)	да	да
  7 Определение приведенной погрешности измерений силы постоянного тока	8.74)	да	да
  Поверке подвергаются измерительные каналы (ИК): ИК сопротивления постоянному току, соответствующего значениям силы; ИК сопротивления постоянному току, соответствующего значениям деформации; ИК сопротивления постоянному току, соответствующего значениям линейного перемещения Поверке подвергаются ИК сопротивления постоянному току, соответствующего значениям избыточного давления Поверке подвергаются: ИК напряжения постоянного тока, соответствующего значениям виброускорения 41 Поверке подвергаются: ИК силы постоянного тока, соответствующего значениям линейного перемещения; ИК силы постоянного тока, соответствующего значениям силы; ИК силы постоянного тока, соответствующего значениям избыточного давления

• 2.2 При отрицательных результатах поверки по любому пункту таблицы 1 поверка прекращается и последующие операции не проводятся.

• 2.3 Допускается проводить периодическую поверку тех ИК, которые используются при эксплуатации, по соответствующим пунктам настоящей методики поверки. При этом, соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке (при его наличии) на основании решения эксплуатанта.

• 3.1 При проведении поверки должны применяться средства поверки, указанные в таб

лице 2.

Таблица 2

3.2 Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик системы с требуемой точностью.

• 3.3 Все средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

• 4 Требования к квалификации поверителей

  • 4.1 К поверке комплекса допускаются лица, аттестованные на право поверки средств измерений электрических величин, изучившие руководство по эксплуатации на данный комплекс и имеющие навыки работы на персональном компьютере.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1 000 В с группой допуска не ниже 3.

• 5 Требования безопасности

  • 5.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок потребителей», и «Правил техники безопасности при эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором. Должны также быть обеспеченны требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6 Условия поверки

  • 6.1 При поверке должны соблюдаться следующие условия:

    • - температура окружающей среды, °C (К)............................от 15 до 25;

    • - атмосферное давление, кПа.............................................от 98 до 102;

    • - относительная влажность воздуха, %.............................от 4 0 до 8 0;

    • - электропитание - однофазная сеть напряжение, В.............. .от 215,6 до 224,4;

    • - частота, Гц..................................................................от 49,0 до 51,0.

• 7 Подготовка к поверке

  • 7.1 Поверитель должен изучить руководства по эксплуатации поверяемой системы и используемых при поверке средств измерений.

  • 7.2 Должно быть проверенно соответствие условий поверки требованиям настоящей методики.

  • 7.3 Перед включением приборов должно быть проверенно выполнение требований безопасности.

  • 7.4 Определение метрологических характеристик поверяемой системы должно производиться по истечении времени установления рабочею режима, но не менее 5 мин.

• 8 Проведение поверки

  • 8.1 Внешний осмотр

При внешнем осмотре проверить:

• - соответствие комплектности системы эксплуатационной документации;

• - отсутствие механических повреждений:

• - исправность органов управления (четкость фиксации положения переключателей и кнопок, возможность установки переключателей в любое положение):

• - отсутствие нарушений экранировки линий связи;

• - отсутствие обугливания и следов старения и разрушения изоляции внешних токоведуших частей системы;

• - отсутствие неудовлетворительного крепления разъемов:

• - заземление электронных блоков системы:

• - наличие товарного знака изготовителя, заводского номера системы и состояние лакокрасочного покрытия.

Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования.

• 8.2 Опробование

Собрать схему в соответствии с рисунком 1. подключив ко всем входам ИК сопротивления постоянному току тензорезисторы (KFG или аналогичные) вместо магазинов сопротивления Р4831 (позиции R1 и R2 рисунок 1).

• 3,4 - питание датчиков:

• 5 - усилитель-мультиплексор SCXI-1102С;

• 6 - линии связи;

• 7  - аналого-цифровой преобразователь PXI-6289;

• 8 - контроллер N1 PXIe-8133.

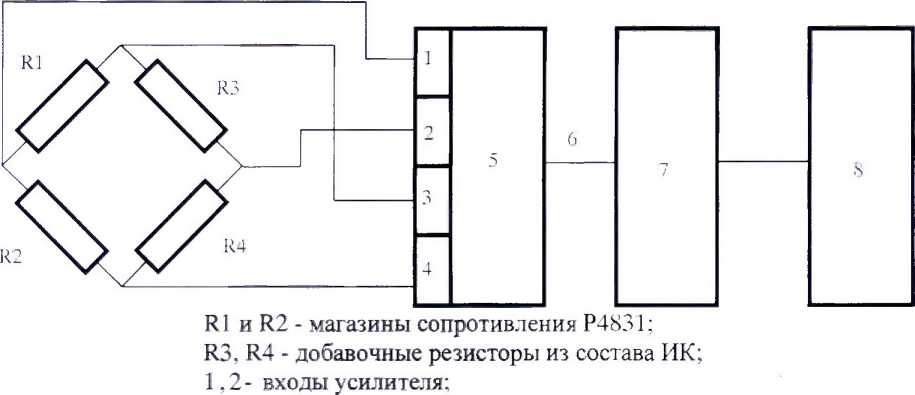

Рисунок 1 - Схема проверки ИК сопротивления постоянному току, соответствующего значениям силы, линейного перемещения, деформации и избыточного давления

Примечание - При использовании терминального блока SCXI-1300 с внутренним запараллеливанием 32 каналов (перемычки) соединенный с модулем SCXI-1102C допускается проводить одновременную поверку 32 каналов.

Включить систему, подать напряжение питания на все ее компоненты. Запустить Г1О. Провести контроль показаний всех ИК системы сопротивления постоянному току в режиме измерения силы в диапазоне от минус 2941.995 до плюс 2941.995 кН.

Для проверки работоспособности каналов измерения напряжения собрать схему в соответствии с рисунком 5. Провести контроль показаний всех ИК системы измерения напряжения. меняя значение входного напряжения в диапазоне от 0 до 100 мВ.

Для проверки работоспособности каналов измерения силы тока собрать схему в соответствии с рисунком 6. Меняя значение входного тока от 4 до 20 мА. убедится в регистрации показаний.

Результат опробования считать положительным, если на экране появится информация об исправности всех ИК.

8.3 Идентификация программного обеспечения

8.3.2 Для определения идентификационных наименований и номеров версий загрузить программы в память, открыть блок-диаграммы, найти строку' «К сведению», открыть контек-

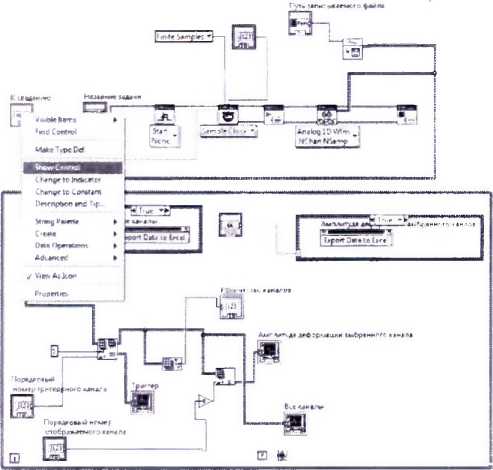

Рисунок 2 - Фрагмент блок-диаграммы виртуального прибора (программы) Sbor_5551

На лицевой панели виртуального прибора (программы) Sbor_5551 прочесть искомую информацию (см. рисунок 3).

-л*

Идентификационное наименование программного обеспечения. Sbor4331 Номер версии (идентификационный номер) программного обеспечения : 1.0

Рисунок 3 - Лицевая панель виртуального прибора (программы; Sbor_5551

8.3.3 Идентификационные данные (признаки) метрологически значимых частей ПО сверяются с аналогичными данными, представленными в таблице 3.

Таблица 3

Результат идентификации ПО считать положительным, если полученные идентификационные данные ПО соответствуют данным таблицы 3.

• 8.4 Определение приведенной погрешности измерений сопротивления постоянному току в диапазоне от 349.44 до 350.56 Ом

  • 8.4.1 Собрать схему, приведенную на рисунке 1 для первого ИК сопротивления постоянному току.

  • 8.4.2 Включить питание системы.

  • 8.4.3 Установить на магазинах сопротивлений R1 и R2 по 349.44 Ом. сбалансировать полумост, т.е. измерить с помощью ИК начальное сопротивление полумоста (AR = 0) и внести полученное значение в программу (для исключения этого значения из результатов последующих измерений;.

8.4.4С помощью магазинов сопротивления R1 и R2 последовательно устанавливать следующие значения разбаланса мостовой схемы: минус 0.56; минус 0.28; минус 0,14: 0.0: плюс 0.14: плюс 0.28: плюс 0.56 Ом.

• 8.4.5 Снять показания на выходе ИК в точках, соответствующих значениям разбаланса мостовой схемы.

• 8.4.6 Результаты измерений занести в таблицу 4. Провести их обработку по методике раздела 9.

Т аблица 4

• 8.4.7 Повторить операции пп. 8.4.3 - 8.4.6 для каждого ПК.

• 8.4.8 Результаты поверки считать положительными, если значения приведенной погрешности измерений сопротивления постоянному току, соответствующего значениям силы находятся в пределах ±0.1 %.

  • 8.5 Определение приведенной погрешности измерений сопротивления постоянному току в диапазоне от 350 до 350.56 Ом

    • 8.5.1 Собрать схему, приведенную на рисунке 1 для первого ИК давления.

    • 8.5.2 Включить питание системы.

    • 8.5.3 Установить на магазинах сопротивления R] и R2 по 350.00 Ом. сбалансировать полумост, т.е. измерить с помощью ИК начальное сопротивление полумоста (AR = 0) и внести полученное значение в программу (для исключения этого значения из результатов последующих измерений).

    • 8.5.4 На магазине R1 последовательно устанавливать следующие значения разбаланса мостовой схемы: 0.0; 0.12: 0.24; 0.36; 0.48; 0.56 Ом.

    • 8.5.5 Снять показания на выходе ИК в точках, соответствующих значениям разбаланса мостовой схемы.

    • 8.5.6 Результаты измерений занести в таблицу' 5. Провести их обработку по методике раздела 9.

    • 8.5.7 Повторить операции пп. 8.5.3 - 8.5.6 для каждого ИК.

Таблица 5

8.5.8 Результаты поверки считать положительными, если значения приведенной погрешности измерений сопротивления постоянному току, соответствующего значениям избыточного давления, для каждого ИК находятся в пределах ±0,1 %.

8.6 Определение приведенной погрешности измерений напряжения постоянного тока

• 8.6.1 Собрать схему, приведенную на рисунке 4 для первого ИК.

• 8.6.2 Включить питание системы.

• 8.6.3 Установить на выходе калибратора 0 мВ (В), сбалансировать схему, т.е. измерить напряжение на выходе ИК и внести полученное значение в программу (для исключения этого значения из результатов последующих измерений).

• 8.6.4 Определение погрешности измерений напряжения постоянного тока проводить для 2-х диапазонов измерений: от 0 до 100 мВ и от 0 до 10 В.

• 8.6.5 На калибраторе последовательно установить следующие значения напряжений постоянного тока:

- 1: 5: 10; 50: 70 и 100 мВ - на 1-ом диапазоне:

-1: 3: 5; 7 и 10 В - на 2-ом диапазоне.

8.6.6 Измерения проводить на каждом ИК в каждой точке 4 раза.

1,2- входы усилителя:

3.4 - витание датчиков:

• 5 - усилитель-мультиплексор SCXI-1102С;

• 6 - линии связи;

• 7 - аналого-цифровой преобразователь PXI-6289:

• 8 - контроллер N1 PXIe-8133;

• 9 - калибратор К3607.

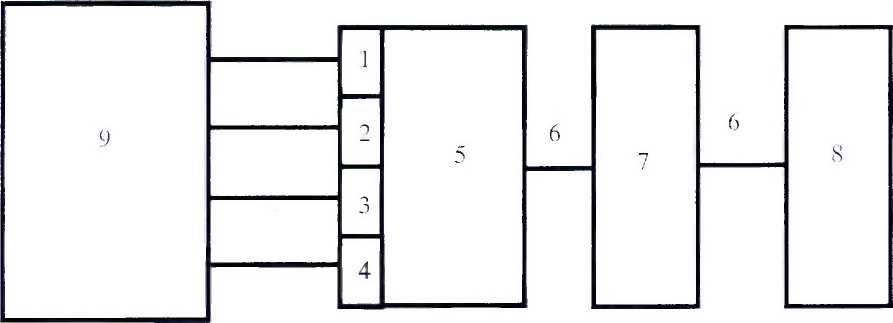

Рисунок 5 - Схема проверки ИК напряжения постоянного тока, соответствующего значениям виброускорения

• 8.6.9 Результаты измерений занести в таблицы 6 и 7. Провести их обработку по методике раздела 9.

Таблица 6 - Определение погрешности измерений напряжения постоянного тока в диапазоне

от 0 до 100 мВ

Таблица 7 Определение погрешности измерений напряжения постоянного тока в диапазоне

от 1 до 10 В

• 8.6.10 Результаты поверки считать положительными, если значения приведенной погрешности измерений напряжения постоянного тока находятся в пределах ±0.5 %.

• 8.7 Определение приведенной погрешности измерений силы постоянного тока

• 8.7.1 Собрать схему, приведенную на рисунке 6 для первого ИК.

• 8.7.2 Включить оборудования, входящих в состав системы.

• 8.7.3 Установить на выходе калибратора 4 мА, измерить силу тока на выходе ИК и внести полученное значение в программу (для исключения этого значения из результатов последующих измерений).

• 8.7.4 Провести проверку погрешности измерений силы тока для диапазона измерений от 4 до 20 мА. Проверку проводить при следующих значениях силы тока: 4: 8: 12: 16 и 20 мА.

• 8.7.5 Измерения проводить на каждом ИК в каждой точке 4 раза.



• 1 - терминальный блок N1 9923;

• 2 - аналого-цифровой преобразователь N1 9208;

• 3 - линии связи:

• 4 - модуль PX1C-7852R;

• 5 - контроллер N1 PXIe-8133;

• 6 - калибратор Fluke 9100

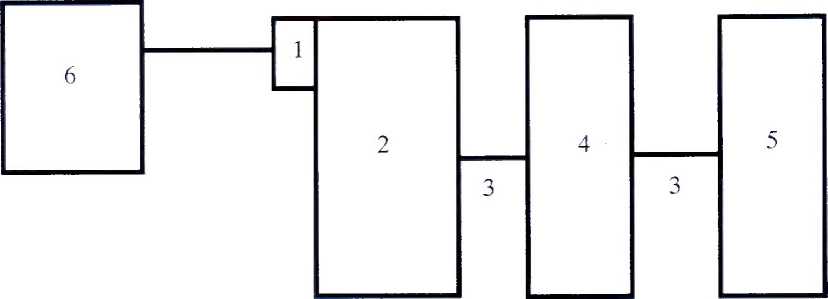

Рисунок 6 - Схема проверки ИК силы тока, соответствующего значениям линейного перемещения, силы и избыточного давления

• 8.7.6 Результаты измерений занести в таблицу 8. Провести их обработку по методике раздела 9.

Таблица 8 - Определение погрешности измерений силы постоянного тока

• 8.7.7 Результаты поверки считать положительными, если значения приведенной погрешности измерений силы тока для каждого ИК находятся в пределах ±0.5 %.

9.1 Расчет характеристик погрешности ИК

Среднее арифметическое значение измеряемого физического параметра в j-ой точке определить по формуле (I):

А=|1;₌₁а_:                                               (1)

где i = 1,2.3,4 - количество измерений в j-ой точке поверки.

j = 1,2.3... ,п - количество точек поверки.

Абсолютную погрешность ИК в j-ой точке определять по формуле (2):

ДЛ₇=А-Д_э                                         (2)

где абсолютная погрешность ИК системы;

А_э - показания рабочего эталона.

• 9.2 Приведенную погрешность ИК параметра для каждой точки поверки определить по формуле (3):

у, - |ДЛ,|1ОО%/Р_ВЗ

где Р_нз- нормирующее значение физического параметра, приведенные в таблицах 4-8.

• 10.1 Результаты поверки заносятся в протокол произвольной формы.

• 10.2 При положительных результатах поверки оформляется свидетельство о поверке установленной формы.

• 10.3 При отрицательных результатах поверки применение системы запрещается, оформляется извещение о непригодности к применению с указанием причин забракования.

Начальник управления

ФГБУ «ГНМЦ» Минобороны России

Ведущий научный сотрудник

ФГБУ «ГНМЦ» Минобороны России

Д.М. Щеглов

А. А. Гришанов
