Методика поверки «ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ЖИДКИХ МЕТАЛЛОВ DIGITEMP E-A-50 DIGITEMP DTK-01» (МП HEN 01 DT)

Методика поверки

2002 г.

Настоящая методика распространяется на приборы микропроцессорные Digitemp E-A-50 и Digitemp DTK-01 (в дальнейшем - Приборы), выпускаемые по документации фирмы Heraeus Electro-Nite Int.N.V., Бельгия и устанавливает методику и последовательность проведения первичной и периодических поверок.

Межповерочный интервал - 1 год.

Модификации Приборов приведены в табл. 1.

Таблица 1

Характеристика выводимой на табло Прибора информации:

вид выводимого параметра                        температура в °С или в °F

число разрядов                                        четыре

размерность и номинальная цена единицы младшего разряда (е.м.р.)

Предел допускаемой основной абсолютной погрешности

При проведении операции поверки Прибора должны быть выполнены работы, указанные в табл. 2.

Таблица 2

При проведении поверки должны быть применены эталонные средства измерений и вспомогательное оборудование указанные в таблице 3.

Таблица 3.

*) Допускается применение других средств измерений и оборудования с аналогичными метрологическими характеристиками и разрешенными к применению в РФ.

Средства измерений должны иметь действующие свидетельства о поверке или оттиски по-верительных клейм.

Температура окружающего воздуха

Относительная влажность

• 5.1 К проведению поверки допускаются лица, ознакомленные с руководством по эксплуатации приборов Digitemp , имеющие необходимую квалификацию и прошедшие инструктаж по технике безопасности.

• 5.2 При работе с измерительными приборами и вспомогательным оборудованием должны быть соблюдены требования безопасности, оговоренные в соответствующих технических описаниях и инструкциях по эксплуатации применяемых приборов и оборудования.

  6. Подготовка к поверке

  Перед проведением операции поверки должны быть выполнены следующие подготовительные работы:

  *

Подготовить средства поверки, применяемые при поверке, в соответствии с их эксплуатационной документацией, убедиться в наличии Руководства по эксплуатации поверяемого Прибора.

Поверяемый Прибор разместить на твердой, ровной и чистой поверхности рядом с средствами поверки.

Проверить наличие действующих свидетельств о поверке используемых средств поверки.

Проверить соблюдение условий проведения поверки по п.4 настоящей методики.

Собрать электрическую схему поверки (подключить к входу поверяемого Прибора эталон -ные средства измерения), руководствуясь рисунками в Приложении 1 настоящей методики. Подготовить поверяемый Прибор к работе в соответствии с его Руководством по эксплуатации.

Перевести Прибор в режим непрерывного измерения в соответствии с его Руководством по эксплуатации

Подать на Прибор напряжение питания и выдержать Прибор в условиях поверки ( п. 4) не менее 15 мин.

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

• - соответствие маркировки, комплектности и внешнего вида Прибора его Руководству по эксплуатации и прилагаемому к нему контрольному листу (прилагается к оригиналу Руководства по эксплуатации);

• - отсутствие механических повреждений Прибора;

• - отсутствие слабо закреплённых элементов схемы (определяется на слух при наклонах Прибора).

При наличии указанных выше дефектов дальнейшая поверка Прибора не производится.

7.2.

При проведении поверки приборы Digitemp всех модификаций за исключением Digitemp Е-А-50 Cont. переключаются в режим непрерывного измерения (производится переключателем на плате Прибора в соответствии с указаниями в Руководстве по эксплуатации).

При опробовании проверяется работа цифрового табло, органов управления и сигнализации прибора согласно Руководству по эксплуатации.

7.3. Определение значения основной абсолютной погрешности 7.3.1 Значение основной абсолютной погрешности следует определять в 5 контрольных точках, равномерно распределённых по диапазону измерения, включая начало и конец диапазона, для всех типов НСХ термоэлектрических преобразователей, перечисленных в таблице 1.

На вход поверяемого Прибора подаётся напряжение (мВ) постоянного тока, соответствующее температуре Тд в контрольной точке с учётом НСХ преобразования установленного типа термоэлектрического преобразователя. По показаниям на табло фиксируется результат измерения Тизм. Значение абсолютной погрешности измерения At вычисляется по формуле:

Значение абсолютной погрешности At указанным образом определяется три раза в каждой из 5 контрольных точек.

Указанная выше операция проводится для всех НСХ термоэлектрических преобразователей, перечисленных в таблице 1.

Результат испытания считается положительным, если для всех НСХ термоэлектрических преобразователей, перечисленных в таблице 1, в каждой контрольной точке и при каждом измерении | At| не более 1 °C.

При положительных результатах поверки выдается свидетельство о поверке.

При отрицательных результатах поверки выдается извещение о непригодности.

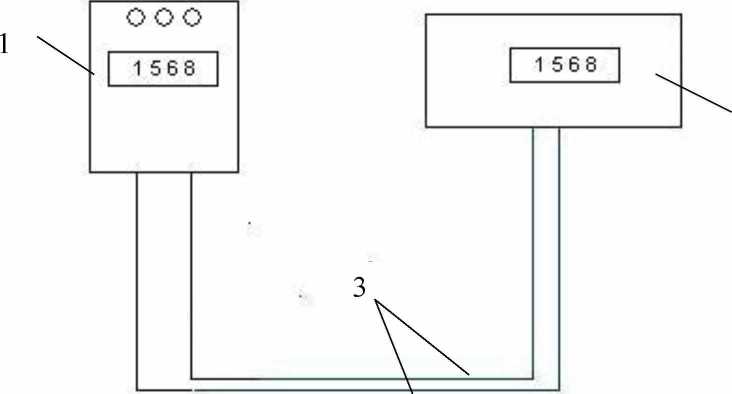

Рис.1. Схема поверки прибора Digitemp c помощью источника контрольных сигнана-лов, имеющего компенсацию температуры холодного спая:1-прибор Digitemp; 2- источник контрольных сигналов; 3 - компенсационные провода

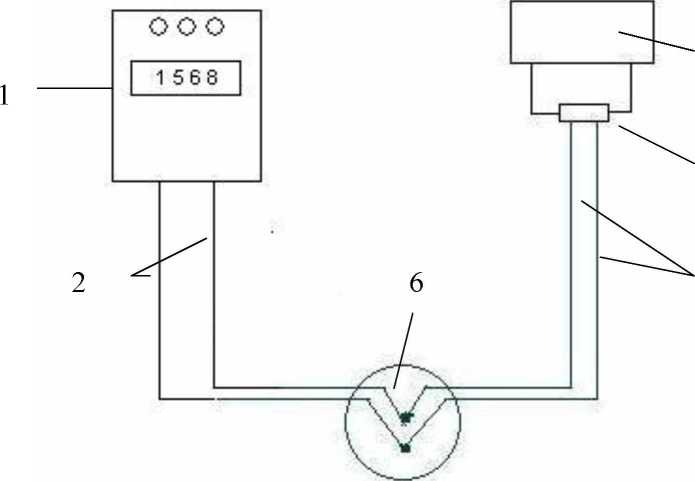

Рис.2. Схема поверки прибора Digitemp c помощью источника контрольных сигналов, не имеющего компенсации температуры холодного спая: 1-прибор Digitemp;

2- компенсационные провода; 3 - регулируемый источник тока (калибратор тока);

4- мера сопротивления 1 Ом; 5 - медные провода; 6 - ванна с водо-ледяной смесью
