ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРО

ЛОГИЧЕСКОЙ СЛУЖБЫ

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора по производственной

«ГСИ. Уровнемеры «СЕНС У» Методика поверки МП 208-009-2019

г. Москва

2019

СОДЕРЖАНИЕ

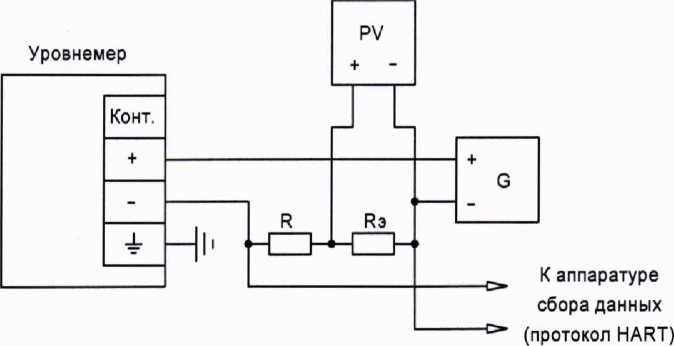

Приложение А. Схема проверки уровнемера «СЕНС У»

Приложение Б. Протокол поверки (рекомендуемое)

Настоящая методика распространяется на уровнемеры «СЕНС У», изготавливаемые по СЕНС.407629.003ТУ (далее по тексту - уровнемеры), и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками - 2 года.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в

таблице 1.1.

Таблица 1.1

Наименование операции

Номер пункта методики

Обязательность операции при:

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Проверка соответствия встроенного программного обеспечения

7.3

да

да

4 Проверка основной погрешности и вариации показаний измерений уровня

7.4, 7.5

да

да

2 Средства поверки

При проведении поверки должны использоваться средства измерений и оборудование,

указанные в таблице 2.1

Таблица 2.1

Наименование средства поверки

Номер пункта методики

Требуемые характеристики

Рекомендуемый тип

1 Термогигрометр

5

Диапазон измерения температуры от минус 20 до плюс 60 °C.

Пределы допускаемой погрешности измерений             температуры

±0,3 °C.

Диапазон измерений относительной влажности от 0 до 90 %.

Пределы допускаемой погрешности измерений относительной влажности ±2 %.

Диапазон измерения атмосферного давления от 30 до 110 кПа.

Пределы допускаемой погрешности измерений атмосферного давления ±0,25 кПа.

ИВА-6Н-Д

2 Лента измерительная

7.4

Диапазон измерений: от 0 до 30 м.

3 разряд в соответствии с приказом Росстандарта от 29 декабря 2018 г. № 2840.

3 Лента измерительная с грузом

7.5

Диапазон измерений: от 0 до 30 м.

3 разряд в соответствии с приказом Росстандарта от 29 декабря 2018 г. № 2840.

Продолжение таблицы 2.1

Наименование средства поверки

Номер пункта методики

Требуемые характеристики

Рекомендуемый тип

4 Мультиметр цифровой

7.4, 7.5

Диапазон измерений напряжения: отО до 10 В.

Пределы допускаемой погрешности измерений напряжения

±(0,0035+0,0005UK/U) %.

Диапазон измерений сопротивления от 0 до 100 кОм.

Пределы допускаемой погрешности измерений сопротивления ±( 0,01+0,001-RK/R)%.

34401А

5 Катушка электрического сопротивления измерительная

7.4, 7.5

Номинальное сопротивление

100 Ом. Класс точности 0,01.

Р331

6 Источник питания постоянного тока

7.4, 7.5

Диапазон установки выходного напряжения от 0 до 60 В.

Пределы допускаемой основной абсолютной погрешности измерения выходного напряжения ±(0,005-UyCT+0,2) В.

Диапазон установки выходного тока от 0 до 3 А.

Пределы допускаемой основной абсолютной погрешности измерения выходного тока

±(0,005‘1уст+0.2) А.

GPR-6030D

Примечание - Допускается применение средств, отличных от приведенных в таблице, но обеспечивающих проверку метрологических характеристик уровнемеров с требуемой точностью.

3 Требования к квалификации поверителей

К проведению измерений при поверке и обработке результатов измерений допускаются лица, аттестованные в качестве поверителей, изучившие эксплуатационную документацию уровнемера, а также прошедшие инструктаж по технике безопасности в установленном порядке.

4 Требования безопасности

  • 4.1 Перед началом поверки и в процессе ее проведения необходимо выполнять требования безопасности, изложенные в эксплуатационной документации уровнемера.

  • 4.2 При проведении поверки должны соблюдаться требования ГОСТ 12.3.019 и требования разделов «Указания мер безопасности» эксплуатационных документов применяемых средств поверки.

  • 4.3 Перед началом периодической поверки в условиях эксплуатации необходимо изучить правила техники безопасности проведения работ во взрывоопасной зоне резервуаров-хранилищ нефтепродуктов и выполнять их в процессе проведения поверочных работ.

5 Условия поверки

  • 5.1 Поверку, если в методике нет особых указаний, необходимо проводить при следующих нормальных условиях:

  • - температура окружающего воздуха (20 ± 5) °C;

  • - относительная влажность окружающего воздуха от 30 до 80 %;

  • - атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

  • 5.2 Периодическую поверку допускается проводить в рабочих условиях эксплуатации без демонтажа уровнемера, методами, указанными в соответствующих пунктах настоящей методики.

  • 5.3 Схема проверки приведена в приложении А.

  • 5.4 При проверке электрическое питание уровнемера осуществлять напряжением, соответствующему диапазону напряжений питаний, указанному в эксплуатационной документации.

6 Подготовка к поверке

  • 6.1 Перед выполнением операций поверки необходимо:

  • - изучить настоящий документ и эксплуатационную документацию на уровнемер;

  • - выдержать уровнемер в условиях поверки не менее 4 часов;

Примечание - Допускается сокращение времени выдержки до 30 минут, если проверяемый уровнемер до начала поверки находился в одном помещении с эталонами, удовлетворяющем условиям проведения поверки.

  • - подготовить средства поверки к работе в соответствии с требованиями их эксплуатационной документации.

  • 6.2 Перед определением метрологических характеристик необходима выдержка уровнемера не менее 10 мин при включенном напряжении питания.

При необходимости перед проведением поверки осуществляется настройка уровнемера в соответствии с его эксплуатационной документацией.

7 Проведение поверки

  • 7.1 Внешний осмотр

Перед началом поверки уровнемер должен быть осмотрен.

Необходимо проконтролировать:

  • - отсутствие механических повреждений;

  • - соответствие наименования изделия, обозначения, заводского номера, маркировки, приведённым в эксплуатационной документации;

  • - комплектность, в соответствии с эксплуатационной документацией.

  • 7.2 Опробование

Опробование осуществлять следующим образом.

Подать электропитание на уровнемер.

Переместить поплавок уровнемера вдоль направляющей сначала в одну, затем в другую сторону. Контролировать соответствующее изменение выходного сигнала.

  • 7.3 Проверка соответствия встроенного программного обеспечения

Просмотреть в соответствии с эксплуатационной документацией идентификационный номер (номер версии) программного обеспечения. Сравнить его с приведённым в паспорте.

Результат считают положительным, если идентификационные данные (номер версии ПО), появляющиеся на экране монитора компьютера подключенного по протоколу HART к уровнемеру, во вкладке идентификация соответствует указанным в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Программа уровнемера «СЕНС У»

Номер версии (идентификационный номер) ПО

не ниже А170

7.4 Проверка основной погрешности и вариации показаний измерений уровня

  • 7.4.1 Проверка основной погрешности и вариации показаний измерений уровня проводится в пяти точках равномерно распределённых по всему диапазону измерений проверяемого уровнемера при прямом и обратном ходах.

  • 7.4.2 При проверке уровнемер расположить горизонтально на столе. Направляющая уровнемера должна быть натянута и закреплена. Натяжение осуществлять грузом из состава уровнемера. Развернуть ленту измерительную, расположить ее в непосредственной близости от уровнемера (параллельно ему) и совместить нулевую отметку ленты измерительной с уплотнительной поверхностью устройства крепления уровнемера. Лента должна быть натянута и закреплена (масса груза т - 1 кг).

  • 7.4.3 Задание уровня (имитацию) в каждой i-й проверяемой точке, регламентированной по 7.4.1, осуществлять установкой поплавка уровнемера на расстоянии d3j от уплотнительной поверхности устройства крепления, соответствующем задаваемому уровню и определяемом по формуле 1:

d3j = L + dO + dl — Нэь                                  (1)

где L - длина направляющей, указанная в обозначении уровнемера, мм;

dO, dl - параметры настройки уровнемера, мм;

НЭ( - задаваемый уровень, мм.

Примечание - Просмотр значений параметров настройки dO, dl уровнемера осуществлять в соответствии с его эксплуатационной документацией.

Задание уровня H3j необходимо с максимально возможной точностью совместить проекцию нижней плоскости поплавка уровнемера на горизонтальную плоскость с риской ленты измерительной, соответствующей вычисленному расстоянию d3j. Примечание - При перемещении поплавка уровня поворот его вокруг вертикальной оси направляющей уровнемера не допускается.

Уровень задаётся в каждой точке 3 раза. При этом для прямого хода, каждый раз поплавок отводится от проверяемой точки на расстояние не менее 30 мм в сторону, соответствующую уменьшению уровня, а для обратного хода - в сторону, соответствующую увеличения уровня.

Примечание - Для точки, соответствующей нижнему пределу измерений поплавок отводить в сторону, соответствующую увеличения уровня, а для точки, соответствующей верхнему пределу измерений поплавок отводить в сторону, соответствующую уменьшения уровня.

Допускается задавать уровень на эталонной поверочной уровнемерной установке с абсолютной погрешностью воспроизведения единицы измерения уровня в зависимости от варианта исполнения уровнемера: ± 0,3 мм, ± 1 мм.

  • 7.4.4 Проверку основной погрешности и вариации показаний измерений уровня осуществлять следующим образом:

а) В соответствии с 7.4.3 поместить поплавок уровня последовательно в точки, соответствующие 7.4.1, в порядке возрастания уровня (прямой ход).

В каждой i-й точке, для каждого j-ro раза фиксировать по цифровому сигналу на базе протокола HART значение измеренного уровня Ну и измеренное мультиметром PV значение падения напряжения Uy на катушке электрического сопротивления R3.

Примечание - Напряжение фиксировать с точностью до четвёртого знака после запятой

б) В соответствии с 7.4.3 поместить поплавок уровня последовательно в точки, соответствующие 7.4.1, в порядке убывания уровня (обратный ход).

В каждой i-й точке, для каждого j-ro раза фиксировать по цифровому сигналу на базе протокола HART значение измеренного уровня и измеренное мультиметром PV значение падения напряжения Uy на катушке электрического сопротивления R,.

Примечание - Напряжение фиксировать с точностью до четвёртого знака после запятой.

в) Для каждой i-й точки вычислить средние значения измеренного уровня для цифрового сигнала на базе протокола HART при прямом ходе Н, и обратном ходе Н/, по формулам 2иЗ:

£н,                            £н,-

(2). (3)-

г) Для каждой i-й точки вычислить средние значения падения напряжения на катушке электрического сопротивления при прямом ходе U; и обратном ходе U;*, по формулам 4 и 5: £и,                       iuf

(4),

(5).

д) Для каждой i-й точки определить значения выходного тока уровнемера при прямом

ходе I! и обратном ходе !;♦, мА, по формулам 6 и 7:

(6),

(7),

где U; и Ui* - падение напряжения на катушке электрического сопротивления при прямом и обратном ходах соответственно, В;

R, - номинальное сопротивление катушки электрического сопротивления (0,1 кОм).

Затем по рассчитанным значениям выходного тока в каждой i-ой точке определить значения измеренного уровня для токового сигнала 4-20 мА при прямом ходе hi и обратном ходе hi* по формулам 8 и 9:

(8)

к * = Н . (I* ~1н)‘(Нв ~нн)

1 Н         (1в-1н)

где Тн - нижнее предельное значение диапазона изменения выходного сигнала, мА; 1в - верхнее предельное значение диапазона изменения выходного сигнала, мА;

(9)

Нн- нижний предел измерений уровня, мм;

Нв - верхний предел измерений уровня, мм.

е) В каждой i-ой точке определить погрешность измерений уровня для цифрового сигнала на базе протокола HART при прямом ДН, и обратном ходе АН;* по формулам 10 и 11;

AHi = H.-H3i,

(Ю)

AHi* = Hi*-H3i,                            (И)

где НЭ1 - значение задаваемого уровня, мм.

В каждой i-ой точке определить погрешность измерений уровня для токового сигнала

4 - 20 мА при прямом Ah; и обратном ходе Ah;* по формулам 12 и 13:

Ahj hj H3i,

(12)

(13)

Ah;* = hi* - H3i,

где НЭ1 - значение задаваемого уровня, мм.

Для уровнемеров с пределами основной погрешности ± 3 мм с диапазоном измерений, превышающим 6 м, и с пределами основной погрешности ± 2 мм с диапазоном измерений, превышающим 4 м, определить погрешность, приведенную к диапазону измерений, при прямом yhl и обратном ходе yhi* по формулам 14 и 15:

yhi =—^11—.100 (%),

1вн) 1 Л

(14)

Ah * yhi* =      1     100(%).

вн)        ■                              (15)

В качестве основной погрешности измерений уровня для цифрового сигнала на базе протокола HART АН принять максимальное по модулю значение из общего числа вычисленных AHj и АН;*.

В качестве основной погрешности измерений уровня для токового сигнала 4-20 мА Ah или yh принять:

- максимальное по модулю значение из общего числа вычисленных Ah, , Ahi*, Для уровнемеров с пределами основной погрешности ± 3 мм с диапазоном измерений до 6 м включительно и с пределами основной погрешности ± 2 мм с диапазоном измерений до 4 м включительно;

- максимальное по модулю значение из общего числа вычисленных yhi, yh1? для уровнемеров с пределами основной погрешности ± 3 мм с диапазоном измерений, превышающим 6 м, и с пределами основной погрешности ±2 мм с диапазоном измерений, превышающим 4 м.

ж) В каждой i-ой точке определить вариацию показаний измерений для цифрового сигнала на базе протокола HART по формуле 16:

AHBi = Hi-Hi*.                                (16)

В каждой i-ой точке определить вариацию показаний измерений для токового сигнала 4 - 20 мА по формуле 17:

AhBi = hi-hi*.                                     (17)

Для уровнемеров с пределами основной погрешности ± 3 мм с диапазоном измерений, превышающим 6 м, и с пределами основной погрешности ± 2 мм с диапазоном измерений, превышающим 4 м, определить вариацию показаний измерений по формуле 18:

(18)

В качестве вариации показаний измерений для цифрового сигнала на базе протокола HART Нв принять максимальное по модулю из вычисленных значений AHBj,

В качестве вариации показаний измерений для токового сигнала 4 - 20 мА в диапазоне измерений AhB или yhB принять:

- максимальное по модулю значение из общего числа вычисленных AhBj для уровнемеров с пределами основной погрешности ± 3 мм с диапазоном измерений до 6 м включительно и с пределами основной погрешности ± 2 мм с диапазоном измерений до 4 м включительно;

- максимальное по модулю значение из общего числа вычисленных yhBj для уровнемеров с пределами основной погрешности ± 3 мм с диапазоном измерений, превышающим 6 м, и с пределами основной погрешности ± 2 мм с диапазоном измерений, превышающим 4 м.

  • 7.4.5 Результаты проверки считаются положительными, если полученные значения основной погрешности и вариации показаний не превышают пределов допускаемой основной погрешности.

  • 7.5 Проверка основной погрешности и вариации показаний измерений уровня в условиях эксплуатации без демонтажа уровнемера

  • 7.5.1 Проверка основной погрешности и вариации показаний измерений уровня уровнемера в условиях эксплуатации проводится в пяти точках, по возможности равномерно распределённых в диапазоне измерений при прямом и обратном ходах, т.е. при повышении и понижении уровня жидкости в резервуаре.

  • 7.5.2 Установку уровней жидкости в резервуаре в точках, регламентированных по

  • 7.5.1, осуществлять с помощью ленты измерительной с грузом. При этом за значение уровня жидкости в резервуаре Нэ;, мм, принимают среднее арифметическое значение результатов измерений уровня, вычисляемое по формуле 19:

(2°-ТвГ)1

v                          (19)

где НБ - базовая высота резервуара, значение которой принимают по протоколу поверки резервуара, мм;

ост - температурный коэффициент линейного расширения материала стенки резервуара, 1/°С;

as - температурный коэффициент линейного расширения материала ленты измерительной, 1/°С;

Твп - температура воздуха при поверке резервуара, значение которой принимают по протоколу поверки резервуара, °C;

Tg -температура воздуха при измерении высоты газового пространства, °C;

djj - высота газового пространства при j-м измерении в i-й точке, измеренная с помощью ленты измерительной с грузом через измерительный люк резервуара (расстояние от поверхности жидкости в резервуаре до верхнего края измерительного люка), мм.

m - количество измерений высоты газового пространства в i-й точке, принимаемое не менее пяти.

Допускается задавать уровень в резервуаре с помощью других эталонных средств измерения уровня с абсолютной погрешностью воспроизведения единицы измерения уровня в зависимости от варианта исполнения уровнемера: ± 0,3 мм, ± 1 мм.

  • 7.5.3 Проверку основной погрешности и вариации показаний измерений уровня осуществлять следующим образом:

а) Последовательно в соответствии с 7.5.2 устанавливают в резервуаре уровни жидкости, регламентированные по 7.5.1, в порядке возрастания уровня (прямой ход).

В каждой i-й точке фиксировать по цифровому сигналу на базе протокола HART значение измеренного уровня Н, и измеренное мультиметром PV значение падения напряжения Ц на катушке электрического сопротивления R3.

Примечание — Напряжение фиксировать с точностью до четвёртого знака после запятой

б) Последовательно в соответствии с 7.5.2 устанавливают в резервуаре уровни жидкости, регламентированные по 7.5.1, в порядке в порядке убывания уровня (обратный ход).

В каждой i-й точке фиксировать по цифровому сигналу на базе протокола HART значение измеренного уровня Hi и измеренное мультиметром PV значение падения напряжения Uy на катушке электрического сопротивления R3

Примечание - Напряжение фиксировать с точностью до четвёртого знака после запятой.

в) Для каждой i-й точки определить значения выходного тока уровнемера при прямом ходе 1; и обратном ходе Ij*, мА, по формулам 20 и 21:

(20)

(21)

где Uj и Uj* - падение напряжения на катушке электрического сопротивления при прямом и обратном ходах соответственно, В;

Из - номинальное сопротивление катушки электрического сопротивления (0,1 кОм).

Затем по рассчитанным значениям выходного тока в каждой i-ой точке определить значения измеренного уровня для токового сигнала 4-20 мА при прямом ходе 11! и обратном ходе hj* по формулам 22 и 23:

(22)

Ов ’Ih)

(23)

где 1н - нижнее предельное значение диапазона изменения выходного сигнала, мА; Тв - верхнее предельное значение диапазона изменения выходного сигнала, мА; Нн - нижний предел измерений уровня, мм; Нв - верхний предел измерений уровня, мм.

г) В каждой i-ой точке определить погрешность измерений уровня для цифрового сигнала на базе протокола HART при прямом AH/ и обратном ходе АН;*’ по формулам 24 и 25:

АН/ = Н, - НЭ1,

ДН*’=Н*-НЭИ

где H3i - значение установленного в резервуаре уровня, мм.

В каждой i-ой точке определить погрешность измерений уровня для токового сигнала 4 - 20 мА при прямом Ahi’ и обратном ходе Ahi* по формулам 26 и 27:

Ah,’ = hi - НэЬ

ДЬ*’ = Ь,*-НЭЬ

где И,; - значение установленного в резервуаре уровня, мм.

д) Определить поправку, равную значению смещения нулевой точки уровнемера относительно нулевой точки эталонного средства измерений уровня, ДНо для цифрового сигнала на базе протокола HART и Aho для токового сигнала 4-20 мА по формулам 28 и 29:

£(ДН, + ДН*)                                (Ahi + Ahi*)

ДН0=^—,     (28)         дпо=и--^----.

Вычислить скорректированные значения погрешности измерений уровня для каждой точки при прямом АН; и обратном ходе АН;* для цифрового сигнала на базе протокола HART по формулам 30 и 31:

AHi = AHj’ - ДН0,          (30)               АН* = АН*’- АН0

Вычислить скорректированные значения погрешности измерений уровня для каждой точки при прямом AHj и обратном ходе АН;* для цифрового сигнала на базе протокола HART по формулам 32 и 33:

Ah, = W - Aho,           (32)        Ah* = Ah*’-Ah0

Для уровнемеров с пределами основной погрешности ± 3 мм с диапазоном измерений, превышающим 6 м, и с пределами основной погрешности ± 2 мм с диапазоном измерений, превышающим 4 м, определить погрешность, приведенную к диапазону измерений, при прямом yhj и обратном ходе yhj* по формулам 34 и 35:

—--100 (%),

вн)

,- Д/г’’

А =

yhj =

(34)

-------100(%).

йя)                               (35)

В качестве основной погрешности измерений уровня для цифрового сигнала на базе протокола HART АН принять максимальное по модулю значение из общего числа вычисленных AHj и АН;*.

В качестве основной погрешности измерений уровня для токового сигнала 4-20 мА Ah или yh принять:

- максимальное по модулю значение из общего числа вычисленных Ah, , Ahi*, для уровнемеров с пределами основной погрешности ± 3 мм с диапазоном измерений до 6 м включительно и с пределами основной погрешности ±2 мм с диапазоном измерений до 4 м включительно;

- максимальное по модулю значение из общего числа вычисленных yhj, yh„ для уровнемеров с пределами основной погрешности ± 3 мм с диапазоном измерений, превышающим 6 м, и с пределами основной погрешности ± 2 мм с диапазоном измерений, превышающим 4 м.

ж) В каждой i-ой точке определить вариацию показаний измерений для цифрового сигнала на базе протокола HART по формуле 36:

AHBi = Hi-Hi*.

В каждой i-ой точке определить вариацию показаний измерений для токового сигнала 4 - 20 мА по формуле 37:

AhBi = hj-h1*.

Для уровнемеров с пределами основной погрешности ± 3 мм с диапазоном измерений, превышающим 6 м, и с пределами основной погрешности ± 2 мм с диапазоном измерений, превышающим 4 м, определить вариацию показаний измерений по формуле 38:

Л/=А-А*-

В качестве вариации показаний измерений для цифрового сигнала на базе протокола HART АНВ принять максимальное по модулю из вычисленных значений ЛНВ;.

В качестве вариации показаний измерений для токового сигнала 4 - 20 мА AhB или yhB принять:

  • - максимальное по модулю значение из общего числа вычисленных AhB1 для уровнемеров с пределами основной погрешности ± 3 мм с диапазоном измерений до 6 м включительно и с пределами основной погрешности ± 2 мм с диапазоном измерений до 4 м включительно;

  • - максимальное по модулю значение из общего числа вычисленных yhBj для уровнемеров с пределами основной погрешности ± 3 мм с диапазоном измерений, превышающим 6 м, и с пределами основной погрешности ±2 мм с диапазоном измерений, превышающим 4 м.

  • 7.5.4 Результаты проверки считаются положительными, если полученные значения основной погрешности и вариации показаний не превышают пределов допускаемой основной погрешности.

8 Оформление результатов поверки

  • 10.1. Результаты поверки оформляют протоколом поверки, рекомендуемая форма которого приведена в Приложении Б.

  • 10.2. Положительные результаты первичной поверки оформляют свидетельством о поверке на уровнемер в соответствии с Приказом Минпромторга России от 02.07.2015 №1815 (ред. от 28.12.2018).

  • 10.3. Положительные результаты периодической поверки оформляют свидетельством о поверке в соответствии с Приказом Минпромторга России от 02.07.2015 №1815 (ред. от 28.12.2018).. Знак поверки наносится на паспорт уровнемера и (или) на свидетельство о поверке.

  • 10.4. При отрицательных результатах первичной поверки уровнемер считают непригодным к применению и в эксплуатацию не допускают.

При отрицательных результатах периодической поверки уровнемер считают непригодным к применению и оформляют извещение о непригодности уровнемера с указанием причин в соответствии с Приказом Минпромторга России от 02.07.2015 №1815 (ред. от 28.12.2018)..                                               z7

Начальник отдела 208

ФГУП «ВНИИМС»

Научный сотрудник отдела 208

ФГУП «ВНИИМС»

Б.А. Иполитов

Д.Ю. Семенюк

Приложение А

(обязательное)

Схема проверки уровнемера «СЕНС У1 варианта исполнения 4/20 мА»

А.1 Схема подключения при проведении испытаний уровнемеров с аналоговым унифицированным токовым выходным сигналом 4-20 мА и выходным сигналом на базе протокола HART приведена на рисунке А. 1.

G - источник питания.

PV - цифровой мультиметр в режиме измерения напряжения.

R — резистор с номинальным сопротивлением 150 Ом, мощностью 0,5 Вт.

R3- катушка электрического сопротивления с номинальным сопротивлением

100 Ом._______________________________________________________________________

Рисунок А.1

Приложение Б

(рекомендуемое)

Протокол поверки уровнемера СЕНС У__________

Диапазон измерений уровня, мм:_____________

Выходные информационные сигналы:_______________________________

(цифровой, ТОКОВЫЙ)

Поверка проводилась__________________________________________________________________

(в лаборатории или без демонтажа на месте эксплуатации, условия поверки Т, Р, v) Средства поверки_____________________________________________________________________

(наименование, тип, заводской номер, диапазон, разряд, класс или погрешность)

Результаты поверки

  • 1      Внешний осмотр:______________________

  • 2      Опробование:

    • 2.1     Проверка функционирования____________________

    • 2.2     Подтверждение соответствия программного обеспечения Получены идентификационные данные ПО (см. таблицу 1). Таблица 1.

      Идентификационные данные (признаки)

      Значение

      Идентификационное наименование ПО

      Номер версии (идентификационный номер) ПО

      Цифровой идентификатор ПО

3 Определение погрешности измерений уровня

По цифровому выходу, HART/UART с поддержкой ModBus

Прямой ход

Обратный ход

Точка

Н э т >

ММ

Hi, мм

АН,

мм

ДДММ

Н„ мм

АН,

мм

Д,._, мм

ДОП’

Вариация, мм

Ht

н2

Н3

н4

Н5

Аналоговый токовый выход 4-20 мА, либо отсчет по показаниям дисплея

Прямой ход

Обратный ход

Точ

ка

Нэ т j

ММ

Л, мА

Н, мм

АН, мм

А»*.

ММ

1у, мА

Н„ мм

Дй,

мм

мм

Вариация, мм

Hi

н2

Нз

н4

Н5

Результат поверки:________________

Поверитель__________________________ /________________________________________/

(подпись)

14

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
