Методика поверки «ГСОЕИ. ДЕФЕКТОСКОП УЛЬТРАЗВУКОВОЙ "АЛТЕК"УД2-102» (МП 058.Д4-17)

Методика поверки

Тип документа

ГСОЕИ. ДЕФЕКТОСКОП УЛЬТРАЗВУКОВОЙ "АЛТЕК"УД2-102

Наименование

МП 058.Д4-17

Обозначение документа

ФГУП "ВНИИОФИ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Приложение

к Руководству по эксплуатации ДШЕК.412239.005 РЭ '

УТВЕРЖДАЮ

Руководитель службы качества

Государственная система обеспечения единства измерений

ДЕФЕКТОСКОП УЛЬТРАЗВУКОВОЙ "АЛТЕК”УД2-102 МЕТОДИКА ПОВЕРКИ МП 058.Д4-17

Главный метролог

«ВНИИОФИ»

__С.Н. Негода

2017 г.

г.Москва

2017

СОДЕРЖАНИЕ

1 Введение

Настоящая методика поверки распространяется на дефектоскопы ультразвуковые "АЛ-ТЕК" УД2-102 (далее по тексту - дефектоскопы).

Дефектоскопы предназначены для измерения координат дефектов, амплитуды отраженного сигнала, эквивалентной площади дефектов типа нарушения сплошности (трещины, непровары, поры и другие), выявляемых при ультразвуковом контроле изделий из металла и других материалов вручную и (или) с использованием устройств сканирования.

Интервал между поверками - 1 год.

На поверку дефектоскоп должен поставляться в комплекте, указанном в таблице 1.1. и с пьезоэлектрическими преобразователями (ПЭП).

Таблица 1.1

Наименование

Обозначение

Кол.

Примечание

Блок электронный (БЭ)

ДШЕК.412231.015

1

Сетевой адаптер и зарядное устройство

САЗУ

ДШЕК.436611.003

1

Комплект принадлежностей

ДШЕК.412924.017

1

В соответствии с п.4.2 Паспорта

ДШЕК.412239.005 ПС

Комплект эксплуатационной документации

ДШЕК.410226.012

1

В соответствии с п.4.2 Паспорта

ДШЕК.412239.005 ПС

Примечания

  • 1 По согласованию с организацией, осуществляющей поверку дефектоскопа, указанный выше комплект может быть представлен в неполном объеме, за исключением БЭ и хотя бы одного из преобразователей.

  • 2 Предоставленные на поверку ПЭП могут не входить в комплект поставки указанных в паспорте на дефектоскоп, но их тип должен соответствовать преобразователям, перечисленным в таблице 8.3.

  • 3 Все предоставляемое на поверку оборудование должно быть расконсервировано и подготовлено к проведению поверки в соответствии с п. 2.4 первой части РЭ ЦШЕК. 412239.005 РЭ1

2 Операции поверки
  • 2.1 Поверка проводится аккредитованными в установленном порядке области обеспечения единства средств измерений юридические лица и индивидуальные предпринимателями.

  • 2.2 Операции поверки дефектоскопа приведены в таблице 2.1

  • 2.3 При поверке комбинированные преобразователи должны рассматриваться как совокупность отдельных преобразователей, для которых операции поверки приведены в настоящей Методике.

Например, поверка дефектоскопа с ПЭП П131-2,5-(0+40) должна осуществляться в два этапа - как поверка с ПЭП П111-2,5 и П121-2,5-40.

  • 2.4 Дефектоскоп поверяется только с ПЭП, имеющими плоскую рабочую поверхность.

  • 2.5 Поверка по пп. 8.5.3 и 8.5.4 проводится с теми ПЭП, которые были предоставлены на поверку в составе дефектоскопа.

  • 2.6 Поверка дефектоскопа прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, а дефектоскоп признают не прошедшим поверку.

  • 2.7 В случае получения отрицательного результата при проведении поверки из-за неисправности преобразователя следует:

а) исключить неисправный преобразователь из предоставленного на поверку комплекта;

б) заменить неисправный преобразователь на аналогичный, предварительно затребовав его у заказчика, предоставившего дефектоскоп на поверку;

в) повторить необходимые этапы поверки;

г) если организация не может предоставить аналогичный преобразователь, то исключить данный преобразователь из процесса поверки.

Таблица 2.1

№ п/п

Наименование операции

Номер пункта Методики поверки

Проведение операции при

первичной поверке

периодической поверке

1

2

3

4

5

1

Внешний осмотр

8.2

да

да

2

Проверка идентификационных данных ПО

8.3

да

да

3

Опробование

8.4

да

да

4

Определение амплитуды, длительности и частоты заполнения зондирующих импульсов

8.5.1

да

да

5

Определение диапазона и расчет абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника.

8.5.2

да

да

6

Определение диапазона и расчет абсолютной погрешности измерений координат залегания дефектов

8.5.3

да

да

7

Проверка условной чувствительности и запаса чувствительности

8.5.4

да

да

3 Средства поверки

  • 3.1 При проведении поверки должны применяться средства измерений и вспомогательное оборудование, указанные в таблице 3.1.

  • 3.2 Средства измерений должны быть поверены и аттестованы в установленном порядке.

  • 3.3 Приведенные средства поверки могут быть заменены на их аналог с характеристиками не хуже указанных в таблице 3.1.

Таблица 3.1

Наименование

Тип

Используемые параметры

Погрешность

1

2

3

4

Осциллограф

Цифровой

Госреестр 19294-00

TDS 210

Диапазон коэффициента отклонения от 2 мВ/дел до 5 В/дел; значения коэффициентов развертки - от 5 нс/дел. до 5 с/дел.

от 2 мВ/дел до 5 мВ/дел ±4% от 10 мВ/дел до 5 В/дел ±3% ±0.01%

Генератор сигналов сложной формы

Госреестр 32620-06

AFG3102

Синусоидальный сигнал частотой от 1 мГц до 100МГц; амплитуда от 20 мВ до 10В

± 1 ррм, от 0 °C до 50 °C

Мера №ЗР из комплекта мер ультразвуковых

Госреестр 63388-16

ККО-3

Мера №ЗР Высота 59 _о,i мм;

Боковые цилиндрические отверстия диаметром 2 +0,1 и 6 +0,3 мм

Контрольные образцы №2, №3 из комплекта контрольных образцов и вспомогательных устройств Госреестр 6612-99

КОУ-2

Контрольный образец №2: Высота 59 -о,з мм; Отверстия диаметром 6 +0,3 мм Контрольный образец №3: Высота меры 55 -одмм

Аттенюатор Госреестр 9257-83

Д1-13А

Затухание от 0 до 110 дБ

± 0,25 дБ

Микроскоп большой инструментальный БМИ-1 Госреестр 1363-60

Пределы измерения длин микровинтами от 0 до 25 мм. Цена деления шкал микровинтов 0,005 мм.

± 0,003 мм

Вспомогательное оборудование

Эквивалент нагрузки №2 ДШЕК.431418.002

Емкость 3000 пФ

± 10%

Эквивалент нагрузки №4 ДШЕК.431418.004

Сопротивление 100 Ом; емкость 3300 пФ

±10%

Эквивалент нагрузки №6 ДШЕК.431418.006

Сопротивление 20 Ом; емкость 240 пФ

± 10%

Мера МД2-0-1 из комплекта мер дефектов КМД2-0

Кабель №5 ДШЕК.685611.005

Кабель №3 ДШЕК.685611.003

Тройник ВР0.364.013ТУ

Устройство сопряжения с генератором AFG3102

ДШЕК.468353.001

Методика поверки

4 Требования безопасности
  • 4.1 При проведении поверки следует соблюдать требования, установленные

ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

  • 4.2 При выполнении измерений должны соблюдаться требования, указанные в «Правилах техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором, а также требования руководства по эксплуатации дефектоскопов.

  • 4.3 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по

ГОСТ 12.4.009-83.

5 Требования к квалификации поверителей

К проведению поверки допускаются лица:

  • - изучившие настоящую методику поверки и руководство по эксплуатации дефектоскопов;

  • - имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок;

  • - прошедшие обучение на право проведения поверки по требуемому виду измерений.

6 Условия поверки
  • 6.1 При проведении поверки следует соблюдать следующие условия:

  • - температура окружающего воздуха, °C                      от +15 до +35

  • - относительная влажность воздуха, %                       от 20 до 80

  • - атмосферное давление, кПа                               от 94 до 106

7 Подготовка к поверке
  • 7.1 Установить дефектоскопы вдали от приборов, генерирующих сильные магнитные и высокочастотные поля.

  • 7.2 Подготовку и включение дефектоскопов при поверке производят в соответствии с его руководством по эксплуатации ДП1ЕК.412239.005 РЭ2 часть 2: п.2.1; п.2.2.1.

  • 8 Проведение поверки

8.1 Общие положения
  • 8.1.1 Под словами "включить дефектоскоп" в тексте настоящей Методики следует понимать выполнение следующих операций:

а) подсоединить сетевой адаптер и зарядное устройство (далее по тексту САЗУ)к сети переменного тока 220 В 50 Гц;

б) подсоединить кабель САЗУ к разъему "8,4V —2,7А" на БЭ;

в) нажать и удерживать в течение 2х секунд кнопку

г) убедиться, что на экране дефектоскопа индицируется меню "РЕЖИМ РАБОТЫ";

д) при необходимости установить оптимальное значение яркости изображения на экране.

Для этого перейти (нажатием кнопки    ) в меню "ИНДИКАТОРЫ" и далее в пункте меню

"Яркость" кнопками

и

установить требуемое значение яркости. Дважды нажав

кнопку , вернуться в меню "РЕЖИМ РАБОТЫ".

8.1.2 Под словами "вызвать настройку с номером п" в тексте настоящей Методики следует понимать выполнение следующих операций:

а) перейти (нажатием кнопки ) в меню "ИНДИКАТОРЫ";

б) используя кнопки и , выбрать пункт меню "Поверка", включить режим по-

верки нажатием кнопки ,

в) дважды нажав кнопку , вернуться в меню "РЕЖИМ РАБОТЫ";

г) войти в меню "ВЫЗОВ НАСТРОЙКИ" нажатием кнопки ,

д)кнопками

и , выбрать настройку с требуемым номером п, после чего на-

жать функциональную кнопку «ВЫЗВАТЬ»

Примечание: выбор номера настройки возможен другим способом - нажать кнопку используя цифровые кнопки набрать требуемый номер, после чего нажать кнопку

. Далее нажать кнопку

8.1.3 Под словами " выключ ить дефектоскоп" в тексте настоящей Методики следует понимать выполнение следующих операций:

а) нажать и удерживать в течение 2х секунд кнопку

б) отсоединить кабель САЗУ от разъема "8,4V —2,7А" на БЭ;

в) отсоединить САЗУ от сети переменного тока 220 В 50 Гц.

8.1.4 Для уточнения максимума амплитуды эхо-сигнала при поверке необходимо использовать режим работы дефектоскопа "ОГИБАЮЩАЯ", включе-

ние/отключение которого осуществляется последовательным нажатием кнопок

0 включении режима сообщает индикация «огиб» в статусной строке дисплея

и

Примечания:

В режиме "ОГИБАЮЩАЯ":

  • • автоматическая измерительная метка устанавливается против вершины огибающей сигнала (а не против вершины текущего сигнала);

  • • для уточнения максимума отраженного сигнала возможно использование кнопок

и _ . При этом вместе с изменением усиления осуществляется автоматический перезапуск режима "ОГИБАЮЩАЯ".

8.1.5 Перед установкой ПЭП на образец поверхность последнего следует смочить контактирующей жидкостью. В качестве контактирующей жидкости могут использоваться жидкие среды повышенной вязкости, обеспечивающие эффективное смачивание контактирующей поверхности образца и не содержащие механических примесей (например, минеральное масло "Индустриальное-ЗОА" по ГОСТ 20799-88).

8.2 Внешний осмотр
  • 8.2.1 При проведении внешнего осмотра установить соответствие дефектоскопа следующим требованиям:

  • • комплектность дефектоскопа - согласно паспорту ДШЕК. 412239.005 ПС, раздел 4;

  • • отсутствие явных механических повреждений предоставленного оборудования.;

  • • отсутствие повреждения пломбы на корпусе блока электронного;

  • • исправность органов управления, а также элементов индикации и коммутации;

  • • наличие маркировки на передней панели БЭ:

  • - условное обозначение дефектоскопа-"АЛТЕК";

  • - тип дефектоскопа - "УД2-102";

  • • наличие маркировки на информационной табличке БЭ:

  • - знак утверждения типа средств измерений;

  • - тип дефектоскопа - "УД2-102";

  • - заводской номер;

  • - обозначение степени защиты - "IP53";

  • • наличие маркировки на преобразователях:

  • - условное обозначение;

  • - заводской номер.

  • 8.2.2 Дефектоскоп считается прошедшим операцию проверки, если все параметры соответствуют значениям представленные в п.8.2.1.

8.3 Проверка идентификационных данных ПО
  • 8.3.1 Идентификационные данные ПО должны соответствовать значениям, приведенным в таблице 8.0. Номер версии ПО индицируется на экране дефектоскопа при его включении. Для удобства считывания идентификационных данных ПО необходимо нажать любую кнопку в момент появления на экране зеленого окна.

  • 8.3.2 Дефектоскоп считается прошедшим проверку идентификационных данных ПО с положительным результатом, если идентификационные данные ПО соответствуют значениям, приведенным в таблице 8.0.

Методика поверки

Таблица 8.0 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

"АПТЕК" УД2-102

Номер версии (идентификационный номер) ПО

03.10.01.02 и выше

Цифровой идентификатор ПО

-

8.4 Опробование
  • 8.4.1 Опробование дефектоскопа производится в следующей последовательности:

а) включить дефектоскоп;

б) при появлении заставки с приветствием дефектоскопа нажать любую кнопку для её фиксации на дисплее;

в) вызвать меню "ИНДИКАТОРЫ", для чего нажать кнопку . Убедиться что в

пункте меню "Звук" - состояние О' . При необходимости кнопками и установить указанное состояние (перемещения между пунктами меню производится с помощью

кнопок и

г) дважды нажать кнопку . Убедиться, что на экране дефектоскопа индицируется меню "РЕЖИМ РАБОТЫ";

д) вызвать настройку (п. 8.1.2) с номером 134;

е) подключить ПЭП П121-2,5-50 к разъему    БЭ;

ж) установить ПЭП на поверхность меры №3 из комплекта ККО-3 так, чтобы точка выхода луча ПЭП оказалась ориентировочно у отметки "0" по шкале "20-0-20". Перемещая ПЭП в небольших пределах, добиться максимума амплитуды первого донного сигнала в мере №3;

з) изменяя усиление кнопками и , добиться положения вершины эхо-сигнала (по вертикали) на пороге автоматического сигнализатора дефектов (АСД). При этом автоматическая измерительная метка должна располагаться против вершины эхо-сигнала, а значение измеренной амплитуды N (относительно порога АСД) должно быть близко к нулю, что индицируется показанием значения “N” в верхней части экрана дефектоскопа (если

(£)

значение N не индицируется, то нажать кнопку х~У);

Примечание - Если при минимальном значении усиления дефектоскопа эхо-сигнал превышает порог срабатывания, то необходимо включить низкий уровень зондирования. Для этого:

• выделить пункт "ОБЩИЕ ПАРАМЕТРЫ" и нажатием кнопки ветствующее подменю;

выделить пункт "Амплитуда

перейти в соот-

• установить кнопками

и

значение "низкая".

и) убедиться в отсутствии нестабильного изображения;

к) убедиться в том, что уровень шумов не превышает четверти экрана;

л) увеличить усиление кнопкой так, чтобы амплитуда N отраженного сигнала превышала порог АСД более чем на 5 дБ. Убедиться, что срабатывает звуковая сигнализация;

Г звук)

м) нажать кнопку , а затем \___/. Убедиться, что звуковая сигнализация отключи

лась;

н) снять ПЭП с меры. Удалить контактирующую жидкость с ПЭП и меры;

о) выключить дефектоскоп;

п) повторить пп. д) - п) для всех преобразователей из комплекта дефектоскопа. Номера поверочных настроек приведены в таблице 8.2

р) Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если произошло срабатывание звуковой и световое сигнализации в п. н).

  • 8.5 Определение метрологических характеристик

8.5.1 Определение амплитуды, длительности1* и частоты заполнения зондирующих импульсов

Определение амплитуды, длительности и частоты заполнения зондирующих импульсов производится в следующей последовательности:

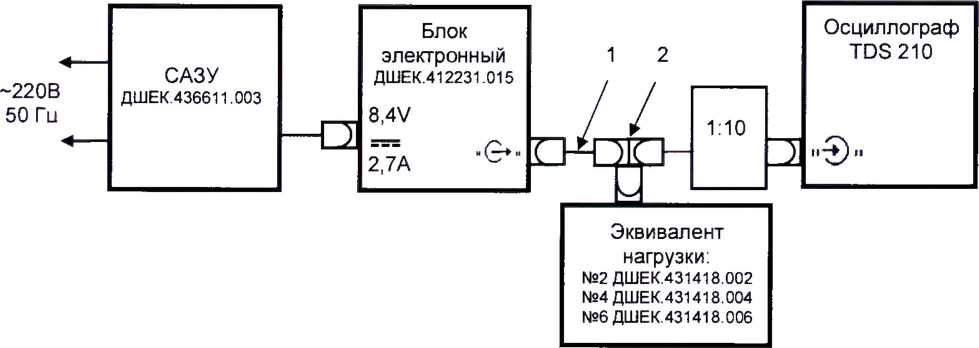

а) собрать схему согласно приложению Б, используя эквивалент нагрузки №2 согласно приложению Д;

б) установить на осциллографе: синхронизация внутренняя, развертка ждущая, усиление

5 В/дел.;

в) включить дефектоскоп;

г) вызвать настройку (п. 8.1.2) с номером 130 (частота 2,5 МГц);

д) установить на осциллографе длительность развертки в соответствии с таблицей 8.1;

Таблица 8.1

Номинальное значение частоты, МГц

Номер настройки

Эквивалент нагрузки

Длительность развертки осциллографа, мкс/дел.

Допустимые значения

То, мкс, не более

Д/%

0,40

050

№4 (Приложение Е)

1,0

5,9

±10

0,62

070

1,0

4,0

1,25

090

№2 (Приложение Д)

0,5

2,1

1,80

110

0,5

1,6

2,50

130

0,2

1,3

5,00

160

№6 (Приложение Ж)

0,2

0,9

Обозначения:

То - длительность зондирующих импульсов;

Л/- отклонение фактического значения частоты от номинального

е) измерить осциллографом амплитуду Umax, В, зондирующих импульсов (рисунок 8.1);

ж) измерить длительность то, мкс, зондирующих импульсов на уровне 0,3 Umax (см. рисунок 8.1);

з) измерить осциллографом временной интервал т, мкс, между первым и вторым максимумами зондирующего импульса (см. рисунок 8.1);

и) вычислить частоту/ф, МГц, заполнения зондирующих импульсов:

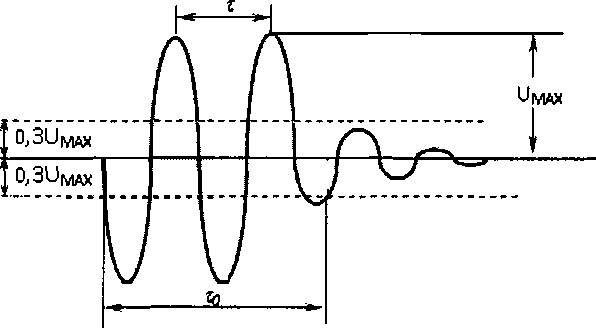

Рисунок 8.1

к) вычислить отклонение А/ %, значения частоты заполнения зондирующих импульсов

А/=^—• 100,

JH

где фактическая частота заполнения зондирующих импульсов, рассчитанная в пункте

и), МГц;

Ун номинальное значение частоты заполнения зондирующих импульсов, МГц.

л) заменить эквивалент нагрузки (при необходимости), вызвать настройку согласно таблице 8.1 и выполнить пп. д)-к) для других значений частот;

м) выключить дефектоскоп.

н) Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если:

  • - измеренные в п. е) значения амплитуды Umax зондирующих импульсов не менее 105 В;

  • - измеренные в п. ж) значения длительности го зондирующих импульсов не превышают значений, указанных в таблице 8.1;

  • - рассчитанные в п. к) значения отклонения А/" частоты заполнения зондирующих импульсов не превышают значений, указанных в таблице 8.1.

8.5.2 Определение диапазона и расчет абсолютной погрешности измерений отно шения амплитуд сигналов на входе приёмника

Определение абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника производится в следующей последовательности:

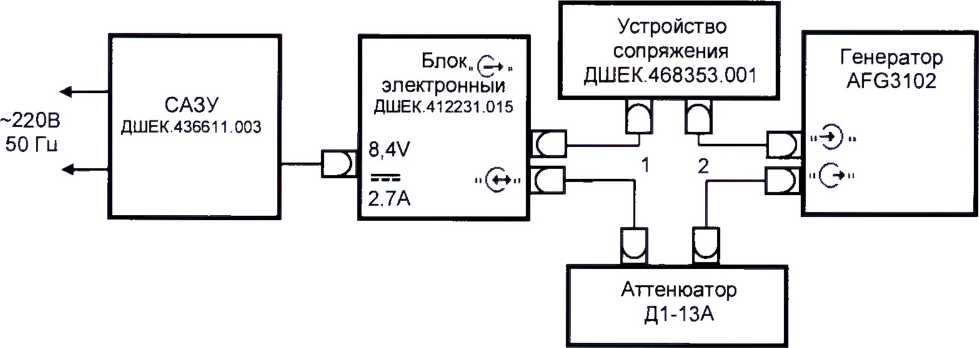

а) собрать схему согласно приложению В;

б) установить на генераторе: синхронизация внешняя, частота 2,5 МГц, количество импульсов в пачке 5, задержка 10,1 мкс, ослабление 30 дБ;

в) включить дефектоскоп;

г) вызвать настройку (п. 8.1.2) с номером 130;

д) используя кнопки и , установить усиление дефектоскопа равным 20 дБ;

е) изменяя усиление на генераторе и ослабление на аттенюаторе, выставить амплитуду сигнала на экране дефектоскопа, равную половине высоты А-развертки. Зафиксировать значение усиления °, дБ, на генераторе и ослабления Nat° , дБ на аттенюаторе;

ж) используя кнопку     , увеличить значение усиления на 6 дБ. Зафиксировать значение уси

ления дефектоскопа ">",дБ, в верхней части экрана дефектоскопа;

з) изменяя усиление на генераторе и ослабление на аттенюаторе, выставить амплитуду сигнала на экране дефектоскопа, равную половине высоты А - развертки. Зафиксировать значение усиления , дБ, на генераторе и ослабления Nat , дБ на аттенюаторе;

и) вычислить абсолютную погрешность AVyc, дБ, измерения отношения амплитуд:

АУус= (^г° -   + Nat- Nat*) -   - ^о)

к) выполнить пп. ж)-и) для других значений усиления дефектоскопа в диапазоне от 26 до 62 дБ с шагом 6 дБ;

л) выключить дефектоскоп.

м) Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если все рассчитанные в п. и) значения абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника NNyc находятся в пределах ±1 дБ.

8.5.3 Определение диапазона и расчет абсолютной погрешности измерений координат залегания дефектов
  • 8.5.3.1 Определение диапазона и расчет абсолютной погрешности измерений координат залегания дефектов для прямых ПЭП производится в следующей последовательности:

а) включить дефектоскоп;

б) подключить ПЭП П111-2,5 к разъему БЭ;

в) вызвать настройку для подключенного ПЭП в соответствии с таблицей 8.3;

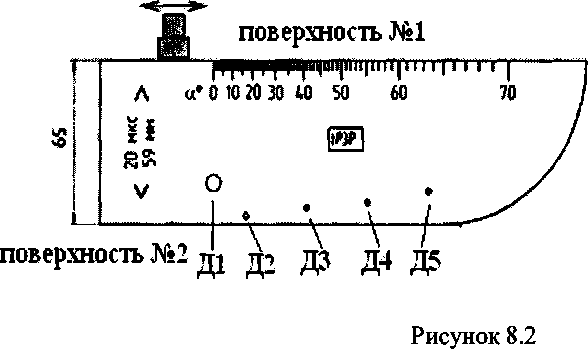

г) установить ПЭП на рабочую поверхность №1 меры №ЗР из комплекта мер ККО-3 в зоне отсутствия внутренних отражателей (Рисунок 8.2). Нанести контактную жидкость и

притирая ПЭП, уточнить максимум первого донного сигнала. Изменяя усиление кнопками , установить амплитуду эхо-сигнала, равную 80 % от величины экрана по высоте А - развертки. Убедиться, что автоматическая измерительная метка расположена против вершины первого донного сигнала. В процессе уточнения максимума сигнала включить режим "ОГИБАЮЩАЯ".

Примечание - Если автоматическая измерительная метка расположена против других сигналов (шумов), то для исключения данного явления необходимо увеличить (переместить

вправо) начало зоны временной селекции. Для этого: выделить пункт меню "РАЗВЕРТКА,

ЗОНЫ ВС" и нажатием кнопки

перейти в соответствующее подменю;

• выделить пункт меню "ВС1 начало" и откорректировать начало зоны ВС1 кнопками

и _ ,

• вернуться вменю "НАСТРОЙКА", для чего нажать кнопку

д) вызвать подменю "ГЛУБИНОМЕР", для чего выделить соответствующий пункт меню

и далее нажать кнопку ,

е) не сдвигая ПЭП, выделить пункт меню "Истинная дальность";

ж) нажать кнопку и далее с использованием цифровых кнопок ввести значение высоты меры, взятое из свидетельства о поверке. Далее нажать кнопку ,

з) выделить пункт "Найти время ПЭП" и нажать кнопку и) вызвать режим "ИЗМЕРЕНИЕ", для чего нажать кнопку ,

к) с помощью кнопок и установить ручную измерительную метку против вершины второго донного сигнала в мере №ЗР;

л) считать показание "Y", мм, из меню "ИЗМЕРЕНИЕ";

м) с помощью кнопок и установить ручную измерительную метку против вершины третьего донного сигнала в мере №ЗР. Выполнить п. л);

н) снять ПЭП с меры. Удалить контактирующую жидкость с ПЭП и меры;

о) - пункты и)-н) повторить 5 раз и результаты измерений усреднить

п) установить ПЭП на рабочую поверхность №2 меры №ЗР измерить глубину залегания дефекта Д1.

р) повторить пункт п) 5 раз и результаты усреднить

с) повторить пункты б) - р) для преобразователей П111-1,25;П111-1,8

т) повторить пункты в) - о), подключив ПЭП П111-5,0 к дефектоскопу и произвести измерения расстояния до первого и второго донного сигналов в мере №ЗР в пунктах к)-м).

у) установить ПЭП на рабочую поверхность №2 меры №ЗР измерить глубину залегания дефекта Д5.

ф) повторить пункт у) 5 раз и результаты усреднить

х) повторить пункты в) - о), подключив ПЭП П112-2,5 (П112-1,25, П112-1,8, П112-5,0) к дефектоскопу и произвести измерения толщины меры №ЗР

ц) установить ПЭП на рабочую поверхность №2 меры №ЗР измерить глубину залегания дефекта Д2.

ч) повторить пункт ц) 5 раз и результаты усреднить

ш) рассчитать значения абсолютной погрешности измерений глубины залегания дефекта ДУ, мм:

ДУ = У-Ун,

где Ун - действительное значение толщины изделия или глубины залегание дефекта взятое из свидетельства о поверке на меру, мм;

Y- значение толщины изделия или глубины залегания дефекта по стали, измеренное дефектоскопом, мм.

щ) выключить дефектоскоп.

ы) Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если выполняются требования указанные в таблице 8.2.

Таблица 8.2

Диапазон измерений координат дефекта по стали для прямых ПЭП, мм:

П111-1,25; П111-1,8; П111-2,5

П112-1,25; П112-1,8; П112-2,5; П112-5,0

П111-5,0

от 15 до180 от 2 до 30 от 10 до 70

Пределы допускаемой абсолютной погрешности измерений координат дефекта, мм, не более:

для прямых ПЭП

±(0,50+0,01-Y) где Y - глубина залегания дефекта, мм

  • 8.5.3.2 Определение диапазона и расчет абсолютной погрешности измерения координат залегания дефектов для наклонных ПЭП производится в следующей последовательности:

а) включить дефектоскоп;

б) подключить ПЭП П121-2,5-50 к разъему "€*" БЭ;

в) вызвать настройку для подключенного ПЭП в соответствии с таблицей 8.3;

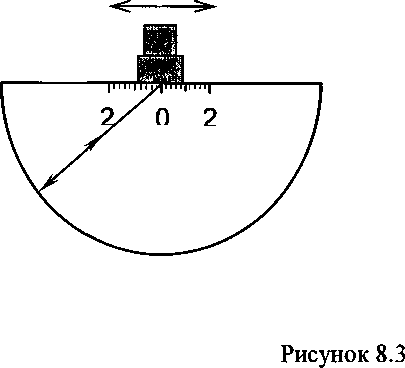

г) установить ПЭП на рабочую поверхность контрольного образца №3 из комплекта КОУ-2 так, чтобы имеющаяся точка выхода луча ПЭП оказалась ориентировочно у отметки "0" по шкале "20-0-20" меры (рисунок 8.3). Перемещая ПЭП, уточнить максимум амплитуды эхо-сигнала от цилиндрической фокусирующей поверхности. Изменяя усиление кноп-

ками

и , установить амплитуду эхо-сигнала, равную от 1,5 до 7,5 клетки по высо-

те А - развертки;

д) включить режим "ОГИБАЮЩАЯ";

Таблица 8.3

Условное обозначение ПЭП

Номер настройки

Отраженный сигнал в мере №2

Глубина залегания отражателя Y, мм

Запас чувствительности, дБ

Номинальная условная чувствительность, не более дБ

1

2

3

4

5

6

П111-0,4

051

Первый донный

59

30

ПИ 1-0,62

071

30

П111-1,25

091

От отверстия 06 мм

44

16

18

П112-1,25

090

16

18

П1И-1,8

111

От отверстия 06 мм

44

16

42*

П112-1,8

110

16

34

ПИ 1-2,5

131

16

42*

П112-2,5

130

16

34

ПИ 1-5,0

161

16

42*

ПИ 2-5,0

160

16

34

П121-0,4-40

052

От нижнего двугранного угла

59

44

П121-0,4-50

054

44

П121-0,62-40

072

44

П121-0,62-50

074

44

П121-1,25-40

092

От отверстия 06 мм

44

10

40

П122-1,25-40

102

10

40

П121-1,25-50

094

10

40

П121-1,25-65

096

От отверстия 06 мм

15

10

36

П121-1,8-40

112

От отверстия 06 мм

44

10

40

П122-1,8-40

122

10

40

П121-1,8-50

114

10

40

П121-1,8-65

116

От отверстия 06 мм

15

10

36

П121-2,5-18

142

От отверстия 06 мм

44

10

40

П121-2,5-40

132

10

40

П121-2,5-45

(41/49)

133

10

40

П121-2,5-50

134

10

40

П121-2,5-58 (60)

135

От отверстия 06 мм

15

10

36

П121-2,5-65

136

10

36

П121-2,5-70

137

10

36

П121-5,0-40

162

От отверстия 06 мм

44

10

40

П121-5,0-50

164

10

40

П121-5,0-65

166

От отверстия 06 мм

15

10

36

П122-5,0-70

172

10

36

П121-5,0-70

167

10

36

П121-5,0-75

168

10

36

Условное обозначение ПЭП

Номер настройки

Отраженный сигнал в мере №2

Глубина залегания отражателя Y, мм

Запас чувствительности, дБ

Номинальная условная чувствительность, не более дБ

П121-0,4-90

059

От верхнего двугранного угла

ьсо-ьпэп, где LCO - дли-на контактной поверхности меры №2 = 210 мм ЬПЭП - длина корпуса ПЭП

46

П121-0,62-90

079

46

П121-1,25-90

099

46

П121-2,5-90

139

46

П121-5-90

169

-

46

*измерение производится при низком значении амплитуды генератора

е) перемещая ПЭП в небольших пределах, уточнить максимум амплитуды эхо-сигнала: установить ПЭП в положение, при котором текущий сигнал расположен в том же месте по длине развертки экрана, что и максимум огибающей;

ж) не сдвигая ПЭП, нанести на его корпус риску (положение фактической точки выхода луча ПЭП) против деления "О" по шкале "20-0-20" образца №3.

з) снять ПЭП с образца. Удалить контактирующую жидкость с ПЭП. Вызвать подменю

(л)

и да

"ГЛУБИНОМЕР", выделить пункт меню "Истинная дальность". Нажать кнопку

лее с использованием цифровых кнопок ввести значение радиуса образца №3, взятое из

. Выделить пункт "Найти время ПЭП"

свидетельства о поверке. Далее нажать кнопку

(ф)

и нажать кнопку \_/;

и) установить ПЭП на поверхность контрольного образца №2 из комплекта КОУ-2 в соответствии с рисунком 8.4 (для углов ввода до 60°) или в соответствии с рисунком 8.5 (для углов ввода от 60° до 80°). При этом точка выхода луча должна оказаться у отметки по шкале "а°" образца №2, соответствующей номинальному значению угла ан, град, ввода ПЭП (указанному в маркировке ПЭП). Перемещая ПЭП, уточнить максимум амплитуды эхо-сигнала

от отверстия диаметром 6 мм на глубине соответственно 44 или 15 мм. Изменяя усиление кнопками и , установить амплитуду эхо-сигнала, равную от 1,5 до 7,5 клетки по высоте А - развертки;

к) включить режим "ОГИБАЮЩАЯ;

л) перемещая ПЭП в небольших пределах, уточнить максимум амплитуды эхо-сигнала: установить ПЭП в положение, при котором текущий сигнал расположен в том же месте развертки экрана, что и максимум огибающей;

м) не сдвигая ПЭП, для фактической точки выхода луча определить фактическое значение угла Оф, град, ввода по шкале контрольного образца №2.

н) пункты и) - м) повторить 5 раз и результаты измерений усреднить

о) Снять ПЭП с образца. Удалить контактирующую жидкость с ПЭП;

t

Рисунок 8.5

t

п) Вызвать меню "ГЛУБИНОМЕР", для чего выделить соответствующий пункт меню и (D

далее нажать кнопку

Р)

с)

Выделить пункт меню "Угол ввода";

Кнопками

установить фактическое значение угла а® ввода

т) Измерить с помощью микроскопа расстояние от поверхности ввода до центра дефекта (Н), расстояние от передней грани образца МД2-0-1 до центра сквозных отверстий в образце (L) и высоту образца МД2-0-1 из комплекта мер дефектов КМД2-0. Измерение каждого параметра выполнить пять раз и вычислить среднее арифметические значение.

у) Выбрать дефект с номинальной глубиной залегания соответствующей середине диапазона ПЭП и фактического угла ввода луча а и рассчитать расстояние L по формуле:

L = К + Н х tan ос

где К - расстояние от передней грани до центра дефекта измеренное в п.т), мм

Н - расстояние от поверхности ввода до центра дефекта, измеренное в п.т), мм

а - угол ввода преобразователя

ф) установить ПЭП на поверхность образца МД2-0-1, расположив его фактическую точку выхода луча на расстоянии L от левой грани образца (рисунок 8.6), нанеся контактирующую жидкость,

L

X

Агп

О

О

О

О

Рисунок 8.6

ИП

t

х) с помощью кнопок и установить амплитуду эхо-сигнала, равную от 1,5 до 7,5 клетки по высоте А - развертки;

ц) добиться, чтобы автоматическая измерительная метка располагалась против вершины эхо-сигнала. Для этого:

• выделить пункт меню "РАЗВЕРТКА, ЗОНА ВС" и нажатием кнопки

перейти в

соответствующее подменю;

• выделить пункт меню "ВС1: начало." и откорректировать (сместить влево по экрану)

начало зоны ВС1 кнопкой

• вернуться в меню "НАСТРОЙКА", для чего нажать кнопку , ч) включить режим "ОГИБАЮЩАЯ", уточнить максимум сигнала; ш)войти в подменю «ГЛУБИНОМЕР» и выделить пункт меню "СКОРОСТЬ";

щ)не сдвигая ПЭП, изменить параметры скорости с помощью кнопок и , чтобы индицируемое в верхней части экрана дефектоскопа значение "Y" наиболее близко соответствовало измеренному микроскопом в п. т) значению глубины залегания дефекта выбранного в п.у);

ы) вызвать меню "ИЗМЕРЕНИЕ", для этого нажать кнопку     ,

э) переместить ПЭП, расположив его фактическую точку выхода луча на расстоянии L для дефекта с глубиной залегания, соответствующей минимальному значению диапазона

измерений глубины залегания дефекта данным ПЭП. С помощью кнопок и установить амплитуду эхо-сигнала, равную от 1,5 до 7,5 клетки по высоте А-развертки;

ю)с

помощью кнопок

установить ручную измерительную метку против

вершины отраженного сигнала;

я) считать значения глубины залегания дефекта "Y", мм, и расстояние от точки ввода до проекции дефекта на поверхность сканирования "X", мм, из меню "ИЗМЕРЕНИЕ";

аа) снять ПЭП с образца;

бб) рассчитать значения ДУ, мм, и ДХ мм, абсолютных погрешностей измерений координат залегания дефекта Y и X:

ДХ = Хн-Хи и &Y=Yh- Yu,

где Yh - значения глубины залегания дефекта измеренные в п. т), мм;

Yu,- измеренные дефектоскопом значения глубины залегания дефекта, мм;

Хи - измеренные дефектоскопом значения расстояния от точки ввода до проекции дефекта на поверхность сканирования X, мм

Хн - значение расстояния от точки ввода до проекции дефекта на поверхность сканирования X рассчитанного по формуле, мм

ХИ = Н х tan ос - Rd sin ос

Н - расстояние от поверхности ввода до центра дефекта, измеренное в п. т), мм

а - угол ввода преобразователя,0

Яд - радиус дефекта, измеренного в п. т), мм.

вв) Повторить пп. ы) - бб) для определения глубины залегания дефекта, соответствующее среднему и максимальному значению диапазона измерений данным ПЭП, исключая дефект на котором производилась калибровка скорости.

гг) Повторить пункты в) - вв) для всех ПЭП, предоставленных на поверку (кроме ПЭП с углом ввод 90°);

дд) Удалить контактирующую жидкость с ПЭП и образца;

ее) Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если результаты измерений соответствуют таблице 8.4

Таблица 8.4

Диапазон измерений координат дефекта по стали для наклонных ПЭП, мм:

П121-1,25-40

от 40 до 50

П122-1,25-40; П121-5,0-50

от 5 до 50

П121-1,25-50; П121-1,8-40; П121-1,8-50

от 15 до 50

П121-1,25-65; П121-1,8-65; П121,2,5-45; П121-2,5-50; П121-5,0-40

от 10 до 50

П122-1,8-40

от 1 до 50

П121-2,5-18; П121-2,5-40

от 20 до 50

П121-2,5-60; П121-2,5-65

от 5 до 45

П121-2,5-70; П121-5,0-65

от 5 до 40

П122-5,0-70; П121-5,0-70

от 2 до 35

П121-5,0-75

от 2 до 25

Пределы допускаемой абсолютной погрешности измерений координат дефекта, мм, не более:

для наклонных ПЭП

±(1,00+0,03-Y) и ±(1,00+0,03-Х) где X - расстояние от точки ввода до проекции дефекта на поверхность, мм; Y - глубина залегания дефекта, мм

8.5.4 Проверка условной чувствительности и запаса чувствительности
  • 8.5.4.1 Проверка условной чувствительности и запаса чувствительности для ПЭП с номинальным значением угла ввода ниже 55° с частотой 1 МГц и выше производится в следующей последовательности:

а) включить дефектоскоп;

б) подключить ПЭП к разъему "€*" (для совмещенных ПЭП) или к разъемам "€*" и ”5)" (для РС-ПЭП)БЭ;

в) вызвать настройку с номером, указанным в таблице 8.3 для используемого ПЭП;

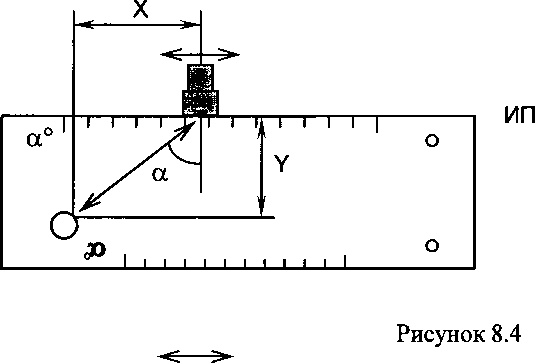

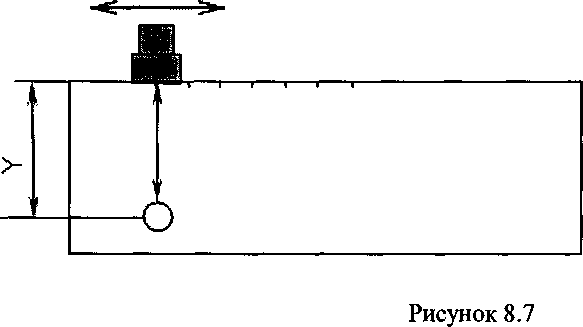

г) установить ПЭП на поверхность образца №2 с отражателем на глубине 44 мм. Перемещая ПЭП в небольших пределах по поверхности образца (притирая ПЭП), добиться максимальной амплитуды эхо-сигнала от требуемого отражателя (см. рисунки 8.4 и 8.7). Запомнить положение отраженного сигнала по длине развертки экрана дефектоскопа.

и

д) кнопками А - развертки;

выставить амплитуду эхо-сигнала, равную половине высоты

е) зафиксировать значение Мраб, дБ, условной чувствительности, равное значению усиления Ф", в верхней части экрана дефектоскопа;

ж) сместить ПЭП на бездефектный участок. Кнопками и установить максимально возможное усиление так, чтобы уровень помех в месте расположения эхо-сигнала по длине развертки (п. д)) составлял две клетки по высоте А - развертки. Зафиксировать значение Мреал, дБ, реальной чувствительности, равное значению усиления Ф" в верхней части экрана дефектоскопа;

з) снять ПЭП с образца. Удалить контактирующую жидкость с ПЭП;

и) рассчитать значение запаса чувствительности АЛ/, дБ:

АЛ/ - МрЕАЛ - Мраб',

к) повторить пп. б)-и) для всех ПЭП, предоставленных на поверку;

л) выключить дефектоскоп.

м) Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если:

  • - измеренные в п. е) значения Мраб, дБ условной чувствительности не превышают 40 дБ для наклонных ПЭП, 42 дБ для прямых ПЭП и 34 дБ для PC ПЭП;

  • - рассчитанные в п. и) значения АЛ/ запаса чувствительности составляют не менее

  • 10 дБ (для наклонных ПЭП) и 16 дБ (для прямых ПЭП).

  • 8.5.4.2 Проверка условной чувствительности и запаса чувствительности для ПЭП с номинальным значением угла ввода (55... 80)° с частотой 1 МГц и выше производится в следующей последовательности:

а) включить дефектоскоп;

б) подключить ПЭП к разъему "(S>" (для совмещенных ПЭП) или к разъемам "G*" и "Э" (для РС-ПЭП)БЭ;

в) вызвать настройку с номером, указанным в таблице 8.3 для используемого ПЭП;

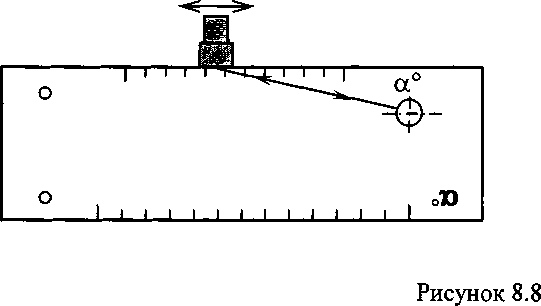

г) установить ПЭП на поверхность образца №2 с отражателем на глубине 15 мм. Перемещая ПЭП в небольших пределах по поверхности меры (притирая ПЭП), добиться максимальной амплитуды эхо-сигнала от требуемого отражателя (см. рисунок 8.8). Запомнить положение отраженного сигнала по длине развертки экрана дефектоскопа.

и

д) кнопками

выставить амплитуду эхо-сигнала, равную половине высоты

А-развертки;

е) зафиксировать значение Мраб, дБ, условной чувствительности, равное значению усиления в верхней части экрана дефектоскопа;

ж) сместить ПЭП на бездефектный участок. Кнопками и установить максимально возможное усиление так, чтобы уровень помех в месте расположения эхо-сигнала по длине развертки (п. д)) составлял две клетки по высоте А-развертки. Зафиксировать значение Мреал, дБ, реальной чувствительности, равное значению усиления Ф" в верхней части экрана дефектоскопа;

з) снять ПЭП с образца. Удалить контактирующую жидкость с ПЭП;

и) рассчитать значение запаса чувствительности АЛ/, дБ:

АЛ/ - Мреал - Мраб',

к) повторить пп. б)-и) для всех ПЭП, предоставленных на поверку;

л) выключить дефектоскоп.

м) Дефектоскоп считается прошедшим операцию поверки с положительным результа-

том, если:

  • - измеренные в п. е) значения Мраб условной чувствительности не превышают 36 дБ;

  • - рассчитанные в п. и) значения АЛ/ запаса чувствительности составляют не менее 10 дБ.

  • 8.5.4.3 Проверка условной чувствительности для прямых ПЭП с частотой от 0,4 до

1 МГц производится в следующей последовательности:

а) выполнить п. 8.5.4.1 пп. а) - в);

б) установить ПЭП на поверхность образца №2. Получить первый донный сигнал, отраженный от противоположной поверхности меры (рисунок 8.9). Притирая ПЭП, добиться максимальной амплитуды донного сигнала;

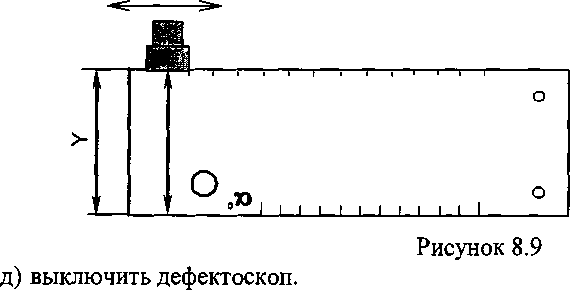

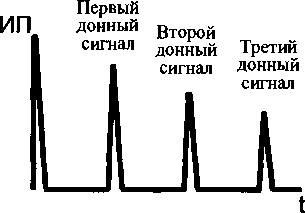

в) выполнить п. 8.5.4.1 пп. д) - е);

г) повторить пп. а)-в) для всех ПЭП, предоставленных на поверку;

е) Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если измеренные значения Мраб не превышают 40 дБ.

  • 8.5.4.4 Определение условной чувствительности для наклонных ПЭП с номинальным значением угла ввода от 40 до 65° с частотой от 0,4 до 1 МГц производится в следующей последовательности:

а) выполнить п. 8.5.4.1 пп. а)-в);

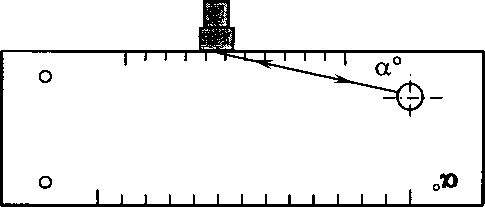

б) установить ПЭП на поверхность образца №2 и выявить нижний двугранный угол. Перемещая ПЭП в небольших пределах по поверхности образца, добиться максимальной амплитуды эхо-сигнала от данного отражателя (см. рисунок 8.10);

в) выполнить п. 8.5.4.1 пп. д) - е);

г) повторить пп. а) - в) для всех ПЭП, предоставленных на поверку;

д) выключить дефектоскоп.

е) Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если измеренные значения Мраб условной чувствительности не превышают 44 дБ.

  • 8.5.4.5 Определение условной чувствительности для ПЭП с номинальным значением угла ввода 90° производится в следующей последовательности:

а) выполнить п. 8.5.4.1пп. а) - в);

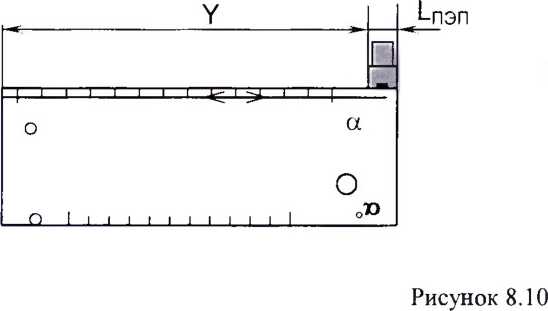

б) установить ПЭП на поверхность образца №2 так, чтобы задняя грань ПЭП располагалась у правой боковой поверхности образца (рисунок 8.10). При этом на поверхности образца в пределах расстояния У контактирующая жидкость должна отсутствовать;

в) выполнить п. 8.5.4.1 пп. д) - и);

г) повторить пп. а)-в) для всех предоставленных на поверку ПЭП;

д) выключить дефектоскоп.

е) Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если измеренные значения Мраб условной чувствительности не превышают 46 дБ.

9 Оформление результатов поверки
  • 9.1 Результаты измерений заносятся в протокол (приложение А).

  • 9.2 Дефектоскопы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них выдается свидетельство о поверке установленной формы и наносят знак поверки согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 9.3 Дефектоскопы, прошедшие поверку с отрицательным результатом, признаются непригодными, не допускаются к применению. Свидетельство о предыдущей поверке и (или) оттиск поверительного клейма аннулируют и выписывают «Извещение о непригодности» с

указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г.

А.В.Иванов

Начальник отдела ФГУП «ВНИИОФИ» -

Начальник сектора ФГУП «ВНИИОФИ» -6Ы

А. В. Стрельцов

Инженер ФГУП «ВНИИОФИ»

В. В. Порохов

ПРИЛОЖЕНИЕ А

(рекомендуемое)

ПРОТОКОЛ первичной/периодической поверки № от «_____»______________20__года

Средство измерений:_______________________________________________________________

Серия и номер клейма предыдущей поверки:________________________________________

Заводской номер:____________________________________________________________________

Принадлежащее:_______________________________________________________________

Поверено в соответствии с методикой поверки:_________________________________________

При следующих значениях влияющих факторов: Температура окружающей среды

Атмосферное давление

Относительная влажность

С применением эталонов:_________________________________________________________

Результаты поверки:

  • 1 Внешний осмотр______________________________________________________________

  • 2 Опробование_________________________________________________________________

  • 3 Результаты определения метрологических характеристик:

    Метрологические характеристи

    ки

    Номинальная величина / погрешность

    Измеренное значение

Заключение:______________________________________________________________________

Средство измерений признать пригодным (или непригодным) дая применения

Поверитель: ______________

Подпись

/_______________________________I

ФИО

ПРИЛОЖЕНИЕ Б

(обязательное)

СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРИЧЕСКАЯ ДЛЯ ПРОВЕРКИ АМПЛИТУДЫ, ДЛИТЕЛЬНОСТИ И ЧАСТОТЫ ЗАПОЛНЕНИЯ ЗОНДИРУЮЩИХ ИМПУЛЬСОВ УЛЬТРАЗВУКОВОГО КАНАЛА ДЕФЕКТОСКОПА

  • 1 - кабель №3 ДШЕК.685611.003

  • 2 - тройник СР50-95 ФВ 0.364.013 ТУ

ПРИЛОЖЕНИЕ В

(обязательное)

СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРИЧЕСКАЯ ДЛЯ ПРОВЕРКИ ДИАПАЗОНА И ОПРЕДЕЛЕНИЯ ПОГРЕШНОСТИ УСТАНОВКИ УСИЛЕНИЯ ДЕФЕКТОСКОПА

  • 1 - кабель №3 ДШЕК.685611.003

  • 2 - кабель №5 ДШЕК.685611.005

ПРИЛОЖЕНИЕ Г ЗНАЧЕНИЯ ПАРАМЕТРОВ ПОВЕРОЧНЫХ НАСТРОЕК

Таблица Г.1 - Значения параметров настроек для поверки

Номер настройки

Меню

«ОБЩИЕ ПАР-РЫ»

«ГЛУБИНОМЕР»

«РАЗВЕРТКА, ЗОНЫ ВС»

Частота,

МГц

Схема включения

ПЭП

Амплитуда

Угол ввода, град

Время ПЭП, мкс

Скорость, м/с

Тип развертки

ВС1 начало Y, мм

ВС1 конец Y, мм

1

2

3

4

6

7

8

9

10

11

050

0,4

разд

выс

0

8,00

5900

100%

30

250

051

совм

0

8,00

5900

30

250

052

совм

40

24,00

3260

30

100

054

совм

50

24,00

3260

30

100

059

совм

90

30,00

3015

100

250

070

0,62

разд

0

8,00

5900

30

250

071

совм

0

8,00

5900

30

250

072

совм

40

24,00

3260

30

100

074

совм

50

24,00

3260

30

100

079

совм

90

30,00

3015

100

250

090

1,25

разд

0

8.00

5900

10

100

091

совм

низ

0

3,60

30

250

092

выс

40

18,00

3260

20

55

094

50

18,00

20

60

096

65

22,00

15

55

099

90

30,00

3015

80

250

102

PC

40

18,00

3260

20

55

ПО

1,8

разд

0

8,00

5900

10

100

111

совм

низ

0

3,00

30

250

112

выс

40

11,00

3260

20

60

114

50

11,00

20

60

116

65

11,00

15

50

122

PC

40

11,00

3260

20

55

130

2,5

разд

0

6.90

5900

10

100

131

совм

низ

0

3,30

30

195

132

выс

40

10,00

3260

30

60

133

45

10,00

15

60

134

50

10,00

15

60

135

58/60

10.00

10

40

' 136

65

10,00

10

40

137

70

10,00

10

40

139

90

30,00

3015

100

250

142

18

4,50

5900

30

60

Продолжение таблицы Г. 1

1

2

3

4

6

7

8

9

10

и

160

5,0

В азд

ВЫС

0

6,40

5900

100%

10

100

161

совм

низ

0

1,80

30

195

162

ВЫС

40

7,60

3260

15

55

164

50

6,40

10

50

166

65

5,10

10

40

167

70

10.00

10

40

168

75

10.00

10

40

169

90

20.00

2999

100

250

172

PC

70

9,00

3260

10

40

180

2,5

PC

ВЫС

0

8,00

5900

100%

10

60

181

5,0

PC

ВЫС

0

4,00

5900

100%

10

60

182

1,25

PC

ВЫС

0

14,00

5900

100%

10

60

183

1,8

PC

ВЫС

0

16,00

5900

100%

10

60

184

0,62

PC

ВЫС

0

19,00

5900

100%

10

60

185

0,4

PC

ВЫС

0

21.00

5900

100%

10

60

ЗНАЧЕНИЯ ОБЩИХ ПАРАМЕТРОВ НАСТРОЕК ДЛЯ ПОВЕРКИ УЛЬТРАЗВУКОВОГО КАНАЛА

Меню "ОБЩИЕ ПАРАМЕТРЫ" "(Угжчкъ'' - 05 %

’’Заданная частота синхронизации” -300 Гц

Меню "ГЛУБИНОМЕР"

"Материал” - углер. ст "Стрела" - 0 мм

"Толщина" - 0 мм

Меню "РАЗВЕРТКА, ЗОНЫ ВС" "ВС1 метод" - эхо

"ВС1 порог" - 50 %

"ВС2 метод" - нет

ПРИЛОЖЕНИЕД

(справочное)

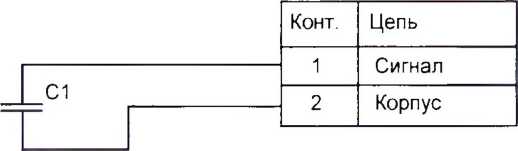

СХЕМА ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ ЭКВИВАЛЕНТА НАГРУЗКИ №2 ДШЕК.431418.002

Х1

Поз. обозначение

Наименование

Кол.

Примечание

С1

Конденсатор К10-176-М 1500-3000пФ±10%-В

ОЖО.460.172 ТУ

1

XI

Розетка СР-50-73ФВ ВРО.364.008 ТУ

1

ПРИЛОЖЕНИЕЕ

(справочное)

СХЕМА ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ ЭКВИВАЛЕНТА НАГРУЗКИ №4 ДШЕК.431418.004

Х1

Конт

Цепь

1

Сигнал

2

Корпус

Поз. обозначение

Наименование

Кол.

Примечание

С1

Конденсатор К73-39-250В-3300пФ±10%

РАЯЦ.673633.00 ТУ

1

R1

Резистор С2-ЗЗН-0,25-100 Ом±Ю%

ОЖО.467.093 ТУ

1

XI

Розетка СР-50-73ФВ ВРО.364.008 ТУ

1

ПРИЛОЖЕНИЕ Ж

(справочное)

СХЕМА ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ ЭКВИВАЛЕНТА НАГРУЗКИ №6 ДШЕК.431418.006

Х1

Конт.

Цепь

1

Сигнал

2

Корпус

Поз. обозначение

Наименование

Кол.

Примечание

С1.С2

Конденсатор К73-39-250В-470пФ+10%

РАЯЦ.673633.00 ТУ

2

R1

Резистор С2-ЗЗН-0,25-20 Ом±Ю%

ОЖО.467.093 ТУ

1

XI

Розетка СР-50-73ФВ ВРО.364.008 ТУ

1

ПРИЛОЖЕНИЕЖ

(справочное)

СОКРАЩЕНИЯ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

АРУ - автоматическая регулировка усиления;

АСД - автоматическая сигнализация дефектов;

БЭ - блок электронный;

ВРЧ - временная регулировка чувст-вительности;

ВС - временная селекция;

ЖКД - жидкокристаллический дис-плей;

ЗТМ - зеркально-теневой метод;

КГГУ - кнопочная панель управления;

ПВ - приемо-возбудитель;

ПО - программное обеспечение;

ППЗУ - перепрограммируемое посто-янное запоминающее устройство;

ПЭВМ - персональная электронно-вычислительная машина;

ПЭП - пьезоэлектрический преобра-зователь;

PC - раздельно-совмещенный (ПЭП);

САЗУ - сетевой адаптер и зарядное устройство;

УЗК - ультразвуковые колебания;

57

1

Определение амплитуды и длительности производится для режима высокой амплитуды зондирующего импульса

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
