ГЕНЕРАТОР ИСПЫТАТЕЛЬНЫХ ИМПУЛЬСОВ И1-11

МЕТОДИКА ПОВЕРКИ

3.264. 100

11. ПОВЕРКА ГЕНЕРАТОРА 11. 1. Введение

Настоящий раздел устанавливает методы и средства периодической поверки генератора.                      . .

Порядок поверки генератора определяется ГОСТ 8.002-71. Периодичность поверки в соответствии с этим государственным стандартом устанавливается:

  • — для генераторов, подлежащих государственной поверке, — органами государственной метрологической службы;

  • — для генераторов, подлежащих ведомственной поверке,— органами ведомственной метрологической службы.

Рекомендуемая предприятием-изготовителем периодичность поверки — один раз в год.

11. 2. Операции и средства поверки

При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 5.

11. 3. Условия поверки и подготовка к ней

11. 3. 1. При проведении поверки должны соблюдаться следующие условия:

  • — температура окружающей среды 293^5 К (20±5°С);

  • — относительная влажность воздуха 65=*= 15%;

  • — атмосферное давление 100±4 кПа (750^30 ммрт. ст.)\

  • — напряжение питающей сети 220В ±2%, 50 Гц.

Пр и м е ч а н и е. Допускается проведение поверки в условиях реально существующих в лаборатории, цехе и отличающихся от нормальных, если они не выходят за пределы рабочих условий на генераторы и на контрольно-измерительную аппаратуру, применяемую при поверке.

Номер пункта раздела поверки

Наименование операций, производимых при поверке

Поверяемые отметки

11.4.1

Внешний осмотр

11.4.2

Опробование

(п.2.1.1)

11.4.3

Определение метрологических параметров:

— определение длительности импульса в режиме I

Крайние положения ручки ПЛАВНО группы ДЛИТЕЛЬНОСТЬ

погрешности ее установки (п. 2. 1.2)

Калиброванная точка каждого поддиапазона длительности

11.4.4

— определение длительности фронта, времени нарастания    между

уровнями 0,1 и 0,98

Калиброванная    точка

ПЛАВНО группы

ОСЛАБЛЕНИЕ ШВ

амплитуды, длительности среза импульса в режиме I (п. 2. 1.3)

11.4.5

— определение выброса на вершине и нерав-

Калиброванная    точка

ПЛАВНО группы

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

образцовые

вспомогательные

С1-70 с блоками

Я40-1100 (1У11) и

Я40-2100 (1Р11)

10%

ЧЗ-34А

Тф«3 10 нс

ТО,1-0,98 С2тф

С7-12 с блоками 12ПС-1 и 12РС-1,

100 нс

С1-70 с блоками

Я40-1100 (1У1.1) и

Я40-2100 (1Р11)

^2%

(до 40 нс)

С7-12 с блоками 12ПС-1 и 12РС-1,

сл СО

11.4.6

11.4.7

11.4.8

11.4.9

номерности вершины импульса в режиме I при длительности импульса до 5 мкс (п.2. 1.4)

  • — определение максимальной амплитуды импульса в режиме I пределов плавной регулировки погрешности установки в калиброванной точке 50 В (п.2. 1.5)

  • — определение пределов ступенчатого ослабления амплитуды импульсов режимов I и II и погрешности коэффициентов деления (п. 2. 1.6)

—• определение длительности фронта и среза импульса в режиме II (п.2. 1.8)

  • — определение максимальной амплитуды импульса в режиме II, пределов плавной регулировки погрешности установки в калиброванной точке 5 В (п.2. 1.9)

ОСЛАБЛЕНИЕ £dB

Крайние положения ручки ПЛАВНО группы ОСЛАБЛЕНИЕ LdB

Калиброванная точка 50 В

3, 6, 12 и 24 дБ

Калиброванная точка ручки ПЛАВНО группы ОСЛАБЛЕНИЕ£dB

Крайние положения ручки ПЛАВНО группы ОСЛАБЛЕНИЕ £dB

Калиброванная точка

(5 В)

<1%

(более 40 нс)

С1-70 с блоками

Я40-1100 (1У11) и

Я40-2100 (1Р11)

<6%

2%

С1-40

В7-16

Тф < 0,08 мкс

Тс С0,5л*кс

<6%

С1-70

с блоками

Я40-1100 (1У11) и

Я 40-2100 (1Р11)

С1-40

СП о

Номер пункта раздела поверки

Наименование операций, производимых при поверке

Поверяемые отметки

11.4. 10

—• определение выброса п неравномерности вершины импульса в режиме II (п. 2. 1.10)

Калиброванная точка

ПЛАВНО группы ОСЛАБЛЕНИЕ ZdB

11.4. 11

— определение периода повторения импульсов погрешности установки в калиброванных точках (п. 2. 1.11)

Крайние положения ручки ПЛАВНО группы ПЕРИОД

Калиброванная    точка

каждого   поддиапазона-

периода

11.4. 12

— определение задержки основного   импульса

относительно синхроимпульса в режиме I погрешности установки задержки в калиброванных точках (п. 2.1. 12)

Крайние положения ручки ПЛАВНО группы задержка

Калиброванная    точка

каждого   поддиапазона

задержки

11.4. 13

1

— определение задержки импульса относнтель-

Крайние положения ручки ПЛАВНО группы

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

образцовые

вспомогательные

< 1%

(до 1 мкс)

<0,5%

(более 1 мкс)

В7-16

Б5-30

С1-70

с блоками

Я 40-1100 (1У11) и

Я40-2100 (1Р11)

10%

ЧЗ-34А

(0,1 Т.^ 4” 0,03) мкс

С1-40

Номер пункта раздела поверки

Наименование операций, производимых при поверке

Поверяемые отметки

Допускаемые значения погрешностей или предельные значения определяемых параметров

11.4.14

11.4. 15

11.4. 16

11.4. 17

11.4. 18

но синхроимпульса в режиме II (п.2: 1.13)

I — определение параметров синхроимпульса (п.2. 1. 14)

Проверка ВЗ генератора и периода пульсов в режиме II

повторения им-

определение величины начальной задержки синхроимпульса и ее паразитной модуляции (п. 2. 1.16)

Проверка работы генератора в режиме однократного пуска

определение спада вершины импульса длительностью до 10 с в режиме II (п. 2. 1. 19)

ЗАДЕРЖКА

Крайнее правое положение ручки группы СИНХРОИМПУЛЬС

т;=0,3—1 мкс

Тф ^0,1 мкс

Амплитуда запуска

I—10 В

0,3 мкс

0,003 мкс

Наличие импульсов

1%

вспомогательных средств

Средства поверки

‘ образцовые

вспомогательные

С1-70 с блоками Я40-1100 (1У11) и Я40-2100 (1Р11)

С1-70 с блоками Я40-1100 (1У1.1) и

Я40-2100 (1PI1)

Г5-53

С1-70 с блоками

Я40-1100 (1У11) и

Я40-2100 (1Р11)

С7-12 с блоками 12ПС-1 и 12РС-1

Г5-53

С1-70 с блоками

Я40-1100 (1У11) и

Я40-2400 (1Р11)

В7-16

!

I

i

I

I

применять др у-

Г1 р и меча и и я. 1. Вместо указанных в табл. 5 образцовых и

гие аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью

поверки разрешается

  • 2. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке. -

  • 3. Операции пи. 11.4.3, ii.4. 6, 11.4. 7, 11.4.9, 11.4. 11—11.4.17 должны производиться только при выпуске генератора из ремонта.

Основные технические характеристики образцовых и вспомогательных средств поверки указаны в табл. 6.

Таблица 6

Наименование средств поверки

Основные технические характеристики средства поверки

пределы измерения

погрешность, %

Рекомендуемое средство поверки (тип)

Примечание

Осциллограф универсальный (осциллограф)

Осциллограф универсальный стробоскопический (осциллограф)

Время нарастания ПХ 7 нс Развертка

0,01 мкс/деление—0,5 с/деление

Амплитуда 0,01—50 В/деление

Время нарастания ПХ ^0,5 яс

Развертка

0,2—500 нс/деление

Чувствительность входа

0,5—200 л/В/деление

С1-70

Осциллограф

Время нарастания ПХ 18—21 нс Развертка 0,02 мкс]см—100 лс/сл/ Чувствительность входа

0,2—100 В/деленне

±5%

±5%

±5%

±5%

2-г 2 нс

— о

С7-12

С1-40

С блоками

Я40-1100 (1У11) и Я40-2100 (1Р11)

С блоками 12ПС-1 и 12РС-1

С блоками 40-01,

40-02

СП со

Наименование средств поверки

Генератор импульсов

Частотомер электронносчетный

Вольтметр универсальный

Источник постоянного тока (источник)

Основные технические характеристики средства поверки

пределы измерения

погрешность, %

Рекомендуемое средство поверки (тип)

Примечание

Длительность импульса 0,3—106 мкс Амплитуда импульса 10—8.10—4 В Частота или период следования импульсов 1 мкс—40 с

Диапазон частот 0—50 МГц

Длительность импульсов и интервалов времени

Ю—7—Ю5 с

10-6—Ю5с

Диапазон амплитуд

100 мкВ— 1000 В

Амплитуда выходного напряжения 0—50 В

0,1 х+30 нс

0,01 U+5 мВ

Не более ±1

Не более±0,5

Г5-53

ЧЗ-34А

В7-16

Б5-30

11. 3. 2. В помещении, в котором проводится поверка, не должно быть источников сильных электрических и магнитных полей, которые могут повлиять на результаты измерений, а также механических вибраций и сотрясений.

11. 3. 3. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе 8:

  • — установив генератор на рабочее место, обеспечьте естественную вентиляцию в вертикальном направлении и свободный доступ к генератору при подсоединении к питающей сети;

  • — соедините проводом зажимы ± средства поверки и генератора;

  • — проверьте включение присоединительных устройств.

ВНИМАНИЕ! Во избежание выхода из строя компенсационных головок запрещается подавать на ее вход сигнал с ослаблением менее 9 дБ (более 20 Б).

11. 4. Проведение поверки

11. 4. 1. При проведении внешнего осмотра должно быть установлено соответствие генератора следующим требованиям:

  • — комплектность генератора должна соответствовать разделу 3;

  • — маркировка и пломбирование должны соответствовать разделу 5;

  • — все надписи на генераторе должны быть четкими и ясными;

  • — все покрытия должны быть прочными, ровными, без царапин и трещин и обеспечивать защиту от коррозии.

11. 4. 2. Опробование работы генератора производится путем проверки работы генератора в режимах I и II, четкости работы переключателей, плавности органов регулирования и надежности фиксации ручек регуляторов в калиброванных точках.

Опробование режимов работы и видов генерируемых импульсов производите путем проверки наличия различных видов импульсов на экране осциллографа С1-70 с использованием блоков Я40-1100 (1У11) и Я40-2100 (1Р11); схема соединения приборов приведена на рис. 21.

Проводите измерения в следующем порядке:

  • — установите органы управления генератора в следующие положения:

ЗАПУСК — ВНУТР,

ПЕРИОД — все кнопки не нажаты;

ДЛИТЕЛЬНОСТЬ — любой поддиапазон;

ЗАДЕРЖКА — «0,1—0,3 ns»;

ОСЛАБЛЕНИЕ ^dB — «6 dB»\

РЕЖИМ ВЫХОДА — «Л65 V»;

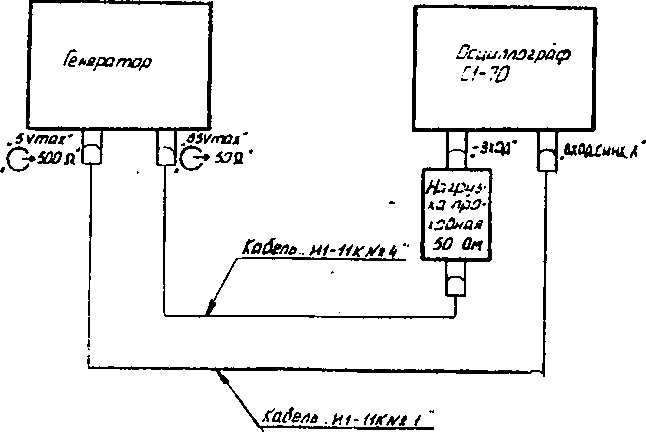

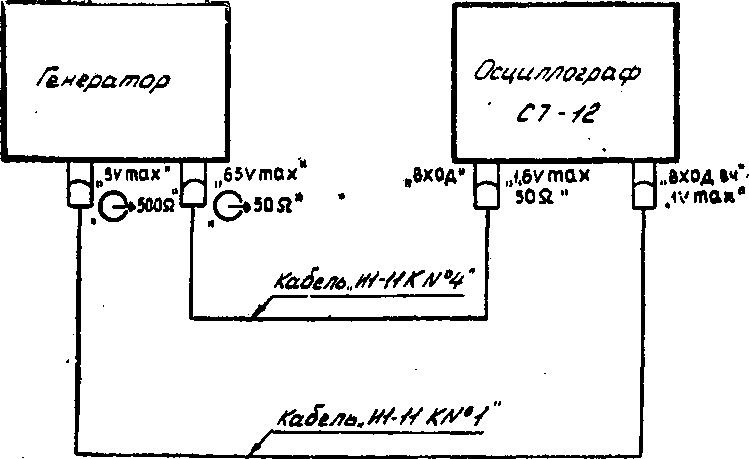

Рис. 21. Схема соединения приборов при опробовании режимов работы и видов генерируемых импульсов

  • — убедитесь в наличии обеих полярностей основного импульса в режиме I, поочередно включая кнопки «Л65У» и «Т...Г65 V» в группе РЕЖИМ ВЫХОДА;

  • — убедитесь в наличии плавно-ступенчатой регулировки длительности импульса и периода повторения путем поочередного включения поддиапазонов группы ДЛИТЕЛЬНОСТЬ и поворотом ручки ПЛАВНО в этой же группе.

Расчет скважности проводите путем деления периода повторения на длительность импульса, измеренную по экрану осциллографа С1-70.

Результаты считайте удовлетворительными, если на экране осциллографа С1-70 наблюдаются импульсы соответствующей полярности и обеспечивается плавно-ступенчатая регулировка периода и длительности при скважности 100*20;

  • — установите органы управления генератора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД — нажата кнопка «3—10 ms»;

ДЛИТЕЛЬНОСТЬ — «3—10 ns»;

ЗАДЕРЖКА — «0,1—0,3 Hs»;

РЕЖИМ ВЫХОДА — «Л 65 V»;

ОСЛАБЛЕНИЕ ^\dB — «GdB»;

  • — убедитесь в наличии обеих полярностей основного импульса в режиме I, поочередно включая кнопки «Л 65 и «Т..Г65 в группе РЕЖИМ ВЫХОДА;

  • — убедитесь в наличии плавно-ступенчатой регулировки длительности импульса и периода повторения путем поочередного включения поддиапазонов и вращения ручек ПЛАВНО в соответствующих группах.

При плавно-ступенчатой регулировке периода и длительности импульсов скважность должна быть не менее 100, что обеспечивается нажатием кнопки группы ДЛИТЕЛЬНОСТЬ на одном уровне (или ниже) с нажатой кнопкой группы ПЕРИОД и одинаковом положении ручек ПЛАВНО.

Результаты считайте удовлетворительными, если на экране осциллографа С1-70 наблюдается импульс соответствующей полярности и обеспечивается раздельная плавно-ступенчатая регулировка периода и длительности импульсов;

  • — установите органы управления генератора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД — «0,1—0,3 ms»;

ДЛИТЕЛЬНОСТЬ — произвольное;

ЗАДЕРЖКА — «0,1—-0,3 иэ»;

ОСЛАБЛЕНИЕ ^dB — «6dB»;

РЕЖИМ ВЫХОДА — « JU 5 V», « |Д 5 V»;.

  • — убедитесь в наличии обеих полярностей основного импульса режима («меандр») путем поочередного включения кнопок « J"|J 5 V» и «5 V»;

  • — убедитесь в наличии плавно-ступенчатых (одновременных) регулировок длительности и периода повторения импульсов путем нажатия кнопок группы ПЕРИОД и вращения ручки ПЛАВНО.

Результаты считайте удовлетворительными, если на экране осциллографа С1-70 наблюдаются импульсы соответствующей полярности при наличии плавно-ступенчатой регулировки периода повторения и длительности импульсов.

11. 4. 3. Определение длительности импульса в режиме I и погрешности ее установки производите электронно-счетным частотомером ЧЗ-34А.

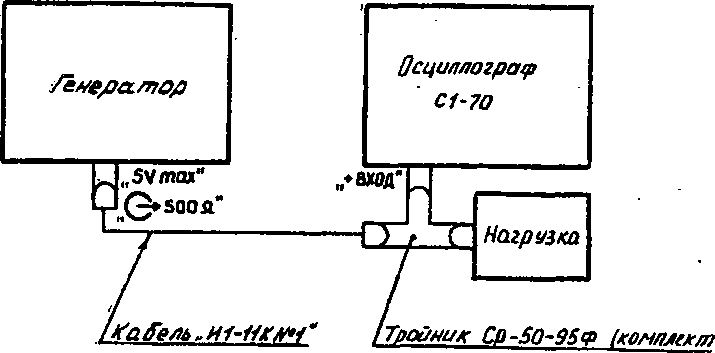

Схема соединения приборов при определении длительности основных импульсов приведена на рис. 22.

Проводите измерения в крайних и калиброванной точках плавной регулировки каждого поддиапазона группы ДЛИТЕЛЬНОСТЬ. Измерения проводите в следующем порядке:

  • — установите органы управления генератора в следующие положения:

ЗАПУСК — ВНУТР,

ПЕРИОД — все кнопки не нажаты;

ДЛИТЕЛЬНОСТЬ — нажать кнопку поддиапазона, в котором будут проводиться измерения;

ЗАДЕРЖКА — «0,1—0,3 hs»;

РЕЖИМ ВЫХОДА — « JT65V»;

ОСЛАБЛЕНИЕ TLdB — «39 dB»\

  • — установите ручку ПЛАВНО группы ДЛИТЕЛЬНОСТЬ в крайнее левое, калиброванное и крайнее правое положения каждого поддиапазона и снимите показания;

  • — нажмите кнопку «П_Г65У» переключателя группы РЕЖИМ ВЫХОДА и повторите предыдущую операцию.

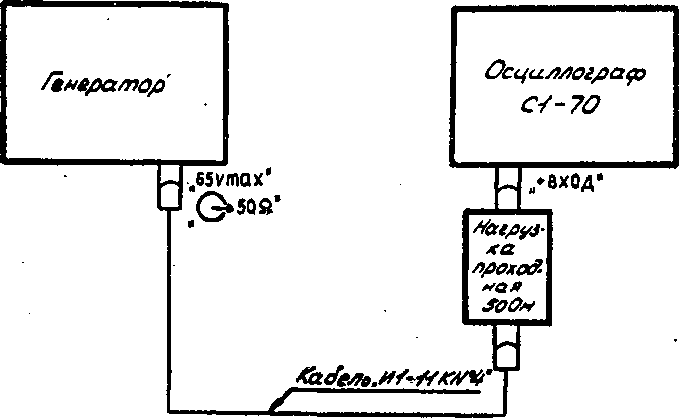

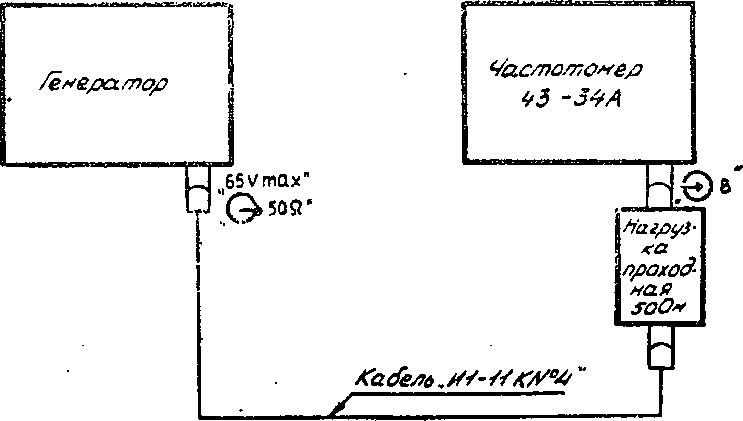

Рис. 22. Схема соединения приборов при определении длительности основных импульсов в режиме I

Результаты считайте удовлетворительными, если измеренные значения длительностей импульсов соответствуют значениям, приведенным в табл. 7.

Таблица 7

Поддиапазон длительности, мкс

Предельные значения длительности, мкс

Положение ручки ПЛАВНО

Крайнее левое

Калиброванное

Крайнее правое

1—3

Не более 0,9

2,7-г-3,3

Не менее 3,3

3-?10

Не более 2,7

94-11

Не менее 11,0

10—30

Не более 9,0

274-33

Не менее 33,0

30—100

Не более 27,0

904-410

Не менее 1.10,0

11. 4. 4. Определение длительности фронта, времени нарастания между уровнями 0,1 и 0,98 амплитуды, длительности среза импульса в режиме I проводите осциллографами С7-12 и С1-70 в калиброванной точке ПЛАВНО группы ОСЛАБЛЕНИЕ.

Схема соединения приборов при определении длительности фронта и времени нарастания между уровнями 0,1 и 0,98 амплитуды приводится на рис. 23.

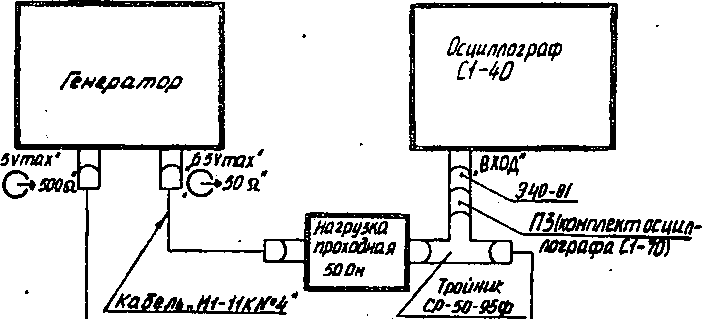

Рис. 23. Схема соединения приборов при определении длительности фронта, времени нарастания и паразитной модуляции задержки

Схема соединения приборов при определении длительности среза приводится на рис. 24.

Рис. 24. Схема соединения приборов для измерения длительности среза основных импульсов в режиме I, длительности фронта и среза основных импульсов в режиме II

Проводите измерения в следующем порядке:

— установите органы управления генератора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД — все кнопки не нажаты; ДЛИТЕЛЬНОСТЬ — «1-3 Ms»;

ЗАДЕРЖКА — «0,03—0,1 р-s»;

РЕЖИМ ВЫХОДА — «Л65 V»;

ОСЛАБЛЕНИЕ У^В — «39 dB»;

  • — подключите осциллограф С7-12 согласно рис. 23;

  • — произведите измерение длительности фронта (между уровнями 0,1 и 0,9 амплитуды) и времени нарастания между уровнями 0,1 и 0,98 амплитуды (при коэффициенте развертки не более 2 нс/деление) импульсов обеих полярностей в калиброванной точке ручки.ПЛАВНО группы ОСЛАБЛЕНИЕ 2dB;

  • — отключите осциллограф С7-12;

  • — установите ослабление 24 дБ в группе ОСЛАБЛЕ-HHESrfjB, остальные органы управления оставьте без изменений, при этом полярность синхронизации устанавливается обратной полярности импульса;

  • — подключите осциллограф С1-70 согласно рис. 24;

  • — произведите измерение длительности среза (при коэффициенте развертки не более 20 кс/деление) импульсов обеих полярностей в калиброванной точке ПЛАВНО группы ОСЛАБЛЕНИЕ 'StdB.

Результаты считайте удовлетворительными, если длительность фронта не превышает 10 нс, время нарастания между уровнями 0,1 и 0,98 амплитуды не превышает 2тф и длительность среза не превышает 100 нс,

11. 4. 5. Определение выброса на вершине и неравномерности вершины импульса в режиме I на участке вершины длительностью до 5 мкс производите компенсационным методом осциллографом С7-12 с использованием компенсационных головок, входящих в комплект генератора, источника постоянного тока Б5-30 (источник) и универсального вольтметра В7.-16 (вольтметр В7-16).

Схема соединения приборов при определении выброса на вершине и неравномерности вершины основных импульсов приведена на рис. 25.

Измерение параметров формы вершины импульсов обеих полярностей производите при амплитуде 50 В (калиброванная точка) и ослаблении 9, 12 и 24 дБ.

Проводите измерения в следующем порядке:

  • — установите органы управления в следующие положения: ЗАПУСК — ВНУТР;

ПЕРИОД — все кнопки не нажаты;

ДЛИТЕЛЬНОСТЬ — нажать кнопку поддиапазона, в котором проводятся измерения;

ЗАДЕРЖКА — «0,1—1,0 м-s» в зависимости от коэффициента развертки осциллографа С7-12;

РЕЖИМ ВЫХОДА — «Л65 V», «1.Г65 V»;

ОСЛАБЛЕНИЕ     — «9dB».

На источнике Б5-ЗО установите напряжение 20 В. Поляр-ность напряжения должна соответствовать полярности импульса, Коэффициент отклонения осциллографа С7-12 установите равным 50 жВ/деление. Уменьшая напряжение источника Б5-30, получите на экране осциллографа С7-12 изображение, аналогичное рис. 26 (кривая 1).

67-/6

Иапоши*

56-30

нагрузка

H© ~1-100V *

Тройник

СР50‘95Ф (хонплекгп ооцсилогро

(pa ОТ-70)

Осцил/юуэаф С7-/2

(J.W0A LJ.ivmi

Bi,6vmax50fia LJ.&XQ414* LJ.iv max*

осцил/щоафа C7-&J /кдияы» 6/Ofaov-ял&тп аоии/имаа-jbaC7-MJ

осчиллафоафа C7~7fy

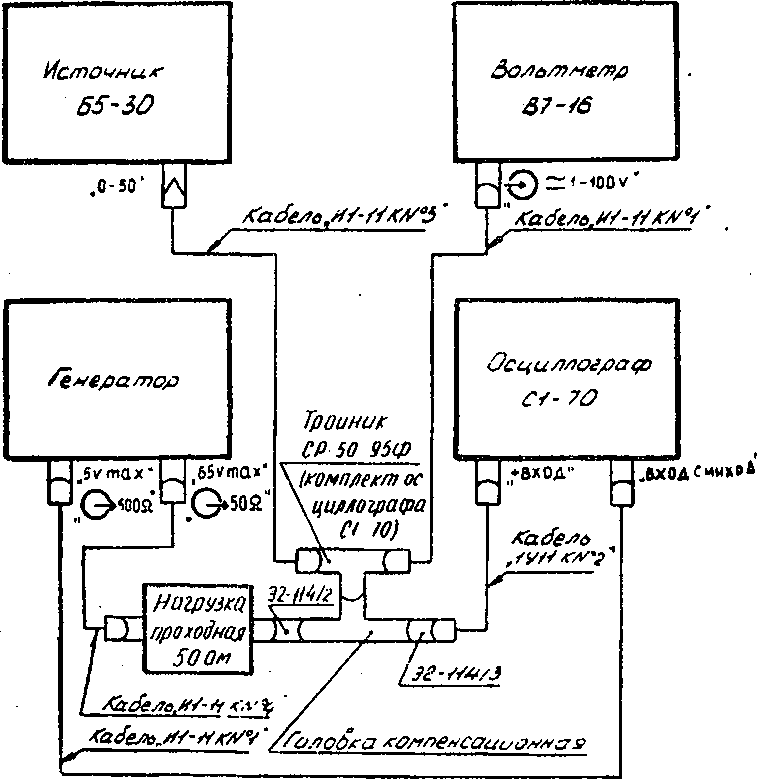

Рис. 25. Схема соединения приборов при определении выброса и неравномерности вершины основных импульсов в режиме I

Измерьте абсолютное значение выброса на вершине и неравномерности вершины относительно усредненного уровня вершины импульса путем перемножения линейного значения на коэффициент отклонения по оси Y.

Амплитуда импульса определяется напряжением компенсации (Ео), измеряемым вольтметром В7-16 в момент отпирания компенсационной головки (см. рис. 26, кривая 2) плюс падение напряжения на диоде (0,5 В) .

Выброс на вершине и неравномерность начальной части рассчитываются по формуле:

AeS-lOO

Во+0,5

(3)

где dz — выброс (или неравномерность) в процентах;

Аг — линейная величина параметра на экране осциллографа С7-12, деление;

S — коэффициент отклонения по оси Y, В/деление;

Eq— напряжение компенсации, В (см. рис. 26).

(напряжение смещения Ео); 3 — осциллограмма запертого состояния компенсационной головки.

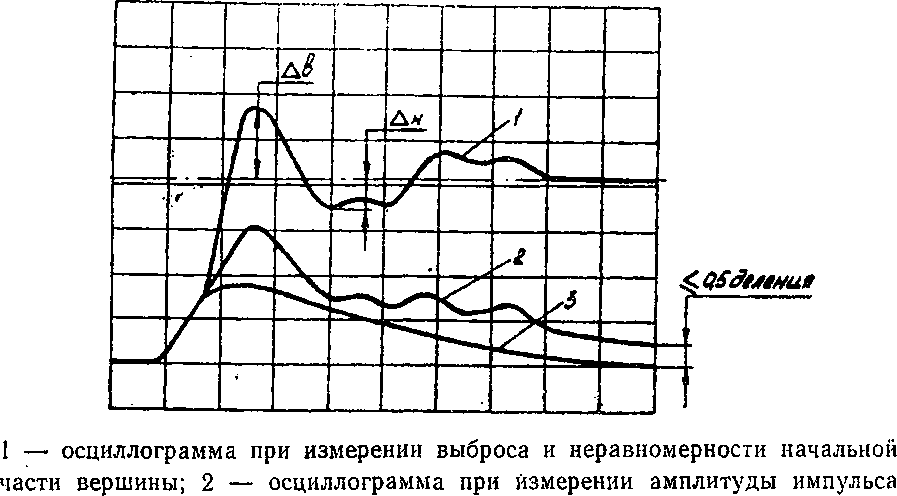

Рис. 26. Осциллограммы формы начальной части вершины импульса

при измерении по схеме рис. 25

Измерение выброса и неравномерности вершины импульса при ослаблении 12 и 24 дБ проводите аналогично; при этом коэффициент отклонения осциллографа С7-12 установите соответственно 20 и 10 л^В/деление.

Измерение параметров формы импульсов обратной полярности производите аналогично.

Измерение неравномерности длительностью более 5 яке проводите по схеме соединения приборов для измерения спада вершины основных импульсов, изображенной на рис. 27, с использованием осциллографа С1-70.

Методика измерения неравномерности и спада вершины аналогична приведенной выше.

Измерение неравномерности вершины и ее спада на участке свыше 5 мкс проводите только при ослаблении 9 дБ в калиброванной точке плавной регулировки амплитуды.

Рис. 27. Схема соединения приборов при определении спада вершин и основных импульсов

Результаты считайте удовлетворительными, если выброс на вершине длительностью не более 2тф и неравномерность начальной части вершины до 40 нс, считая с момента, соответствующего уровню 0,1 амплитуды, не превышает 2% амплитуды; неравномерность остальной части вершины до точки 90% её длительности, включая и ее спад, не более 1%.

11. 4. 6. Определение максимальной амплитуды импульса положительной и отрицательной полярности в режиме I, пределов плавной регулировки, погрешности установки в калиброванной точке 50 В производится осциллографом С1-40.

Схема соединения приборов при определении амплитуды основных импульсов приведена на рис. 28.

Проводите измерения в следующем порядке:

— установите органы управления генератора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД — все кнопки не нажаты;

ДЛИТЕЛЬНОСТЬ — «1—3 PS»;

ЗАДЕРЖКА — «0,1—0,3 ns»:

РЕЖИМ ВЫХОДА — «К65 V»;

ОСЛАБЛЕНИЕ УdB — «0 rfB»;

— произведите измерения амплитуды импульса в крайних положениях ручки ПЛАВНО группы ОСЛАБЛЕНИЕ и в калиброванной точке (50 В).

Результаты считайте удовлетворительными, если максимальная амплитуда импульса не менее 65 В и обеспечивается плавная регулировка в пределах не менее 3 дБ (1,41 раза). Погрешность установки амплитуды в калиброванной точке 50 В не превышает 6%.•

Рпс. 28. Схема соединения приборов при определении амплитуды основных импульсов

11.-4. 7. Определение пределов ступенчатого ослабления амплитуды импульсов режимов I и II и погрешности коэффициентов деления производите вольтметром В7-16.

Схема соединения приборов при определении пределов ступенчатого ослабления амплитуды импульсов, погрешности коэффициента деления и спада вершины импульса представлена на рис. 29.

Проводите измерения в следующем порядке:

— установите органы управления генератора в следующие положения:

ЗАПУСК — « \ J » (однократный);

ПЕРИОД     Г

ДЛИТЕЛЬНОСТЬ • — произвольное;

ЗАДЕРЖКА J

РЕЖИМ ВЫХОДА — «jjj 5 V» или «Щз И»;

ОСЛАБЛЕНИЕМ# — нажата кнопка поверяемого диапазона ослабления;

  • — ручкой ПЛАВНО в группе ОСЛАБЛЕНИЕМ^# ПРИ на_ жатой кнопке <vj > в группе ЗАПУСК установите показание вольтметра В7-16 равным 6±0,01 В (при ослаблении 0 дБ);

  • — установите поочередно 3, 6, 12 и 24 дБ и измерьте ам

плитуду основного импульса для каждого ослабления по вольтметру В7-16. Нажмите при измерениях кнопку « ||8| в группе ЗАПУСК.                              ' f

Ьольтметр

е>?-1б

„65 v max"

„О5ДЛ"

1-1O0V”

нагрузмА

/капель           "

Рис. 29. Схема соединения приборов при определении пределов ступенчатого ослабления амплитуды импульсов, погрешности коэффициента деления и спада вершины импульса длительностью до 10 с

Результаты считайте удовлетворительными, если измеренные напряжения соответствуют табл. 8.

Таблица 8

Утановленное значе-

Предельные значения напряжения,

В

ние, дБ

мин.

|           макс.

3

4,160

1           4,355

/6

2J951

J           3,082

12

1,475

i             1,541

24

0,371

0,388

II. 4. 8. Определение длительности фронта и среза импульса в режиме II производите осциллографом С1-70 в калиброванной точке ПЛАВНО в группе ОСЛАБЛЕНИЕ У^В.

Схема соединения приборов при определении длительности фронта и среза импульса приведена в п. 11.4.4 (см. рис. 24).

Проводите измерения в следующем порядке:

  • — установите органы управления генератора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД — «0,1—0,3 ms»}

ДЛИТЕЛЬНОСТЬ — произвольное;

ЗАДЕРЖКА — «0,1—0,3 ms»;

РЕЖИМ ВЫХОДА — « Др У», «|Д5 V»;

ОСЛАБЛЕНИЕ %dB — «OdB (6+12)».

Произведите измерение длительности фронта и среза импульсов обеих полярностей в калиброванной точке ПЛАВНО группы ОСЛАБЛЕНИЕ ^dB. При измерении длительности среза полярность синхронизации осциллографа С1-70 устанавливается обратной полярности импульса.

Результаты считайте удовлетворительными, если длительность фронта импульсов не более 0,1 мкс и длительность среза импульсов не более 0,5 мкс.

11. 4. 9. Определение максимальной амплитуды импульса в режиме II, пределов плавной регулировки, погрешности установки в калиброванной точке 5 В производите осциллографом С1-40 (см. рис. 28).

Проводите измерения в следующем порядке:

  • — установите органы управления генератора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД — «0,1—0,3 ms»;

ДЛИТЕЛЬНОСТЬ — произвольное;

ЗАДЕРЖКА — «0,1—0,3 ms»;

РЕЖИМ ВЫХОДА — «Щ5 V», «1Д 5 У»;

ОСЛАБЛЕНИЕ У,ЛВ — «OdB»-,

  • — произведите измерение амплитуды в крайних положениях ручки ПЛАВНО группы ОСЛАБЛЕНИЕ У^В и в калиброванной точке (5В).

. Результаты считайте удовлетворительными, если максимальная амплитуда не менее 6 В, плавная регулировка не менее 3,5дВ (1,5 раза), а-погрешность установки амплитуды в калиброванной точке 5 В не превышает 6%.

11. 4. 10. Определение выброса на вершине и неравномерности вершины импульса в режиме II производите осциллографом С1-70 с использованием компенсационных головок, входящих в комплект генератора (см. схему соединения приборов на рис. 27).

Проводите измерения в следующем порядке:

  • — установите органы управления генератора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД -- «0,1—0,3/715»;

ДЛИТЕЛЬНОСТЬпроизвольное;

ЗАДЕРЖКА — «0,1 —0,3 ns»;

■ РЕЖИМ ВЫХОДА — «Д[б V», « [Пб И»;

ОСЛАБЛЕНИЕ %dB — «0 dB»;

ручка ПЛАВНО — в калиброванной точке 5 В;

  • — установите напряжение источника Б5-30 равным 6 В;

  • — установите полярность напряжения источника Б5-30, соответствующую полярности основного импульса;

  • — установите коэффициент отклонения осциллогафа С1-70 . равным 10 л<В/деление;

  • — уменьшая напряжение источника Б5-30, получите на экране осциллографа изображение, аналогичное представленному на рис. 26, кривая 1;

  • — измерьте абсолютные значения выброса на вершине и неравномерности вершины относительно усредненного уровня вершийы импульса путем перемножения линейного значения на коэффициент отклонения по оси Y;

  • — амплитуда импульса соответствует напряжению компенсации (Ео), измеряемому вольтметром В7-16 в момент отпирания компенсационной головки (см. рис. 26, кривая 2),-плюс падение напряжения на диоде компенсационной головки равное 0,5 В.

Проводите измерения во всех поддиапазонах группы ПЕРИОД и калиброванной точке ПЛАВНО группы ПЕРИОД.

Результаты считайте удовлетворительными, если выброс на вершине и неравномерность вершины (до 1 мкс) не более 1% амплитуды, а неравномерность вершины более 1 мкс, включая и ее спад, не более 0,5% амплитуды.

11. 4. 11. Определение периода повторения импульсов, погрешности установки в калиброванных точках производите частотомером. ЧЗ-34А.

Схема соединения приборов при определении периода повторения импульсов приведена на рис. 30.

Проводите измерения в следующем порядке:

  • — установите органы управления генератора в следующие положения:

ЗАПУСК ~ ВНУТР;

ПЕРИОД — кнопка поверяемого поддиапазона нажата;

ДЛИТЕЛЬНОСТЬ — «1—3 ns»;

ЗАДЕРЖКА — произвольное;

РЕЖИМ ВЫХОДА — кнопки не нажаты;

ОСЛАБЛЕНИЕ ^dB — «24 dB>;

  • — установите ручкой регулировки амплитуды синхронм-пульса режим оптимальной работы частотомера ЧЗ-34А;

  • — проведите измерение периода повторения в указанных точках на всех поддиапазонах:

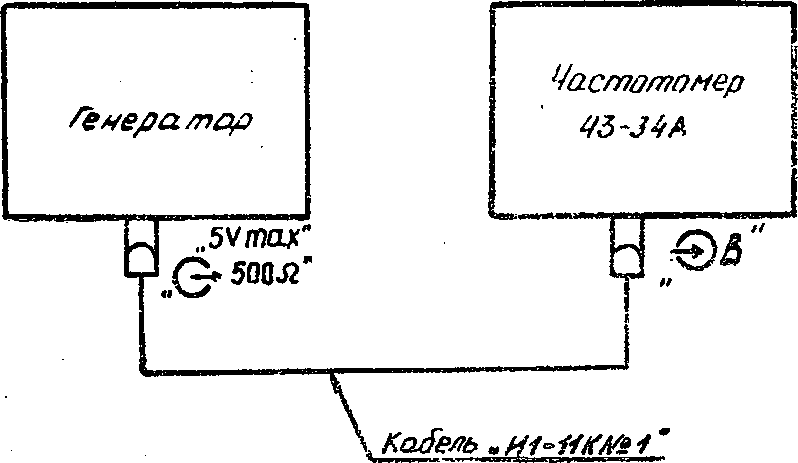

Рис. 30. Схема соединения приборов при определении периода повторения импульсов

Результаты считайте удовлетворительными, если измерен-, ные значения периода повторения соответствуют табл. 9.

Таблица 9

11оддиапазои периода, мс

Предельные значения периода повторения, мс__

Положение ручки ПЛАВНО

Крайнее левое

Калиброванное

Крайнее правое

0,1—0,3

Не более 0,09

0,27-5-0,33

Не менее 0,33

0,3—1,0

Не более 0,27

0,94-1,1

Не менее 1,1

1,0—3,0

Не более 0,9

2,7-3,3

Не менее 3,3

3,0—10,0

Не более 2,7

9-11,0

Не менее 11,0

11. 4. 12. Определение задержки основного импульса относительно синхроимпульса в режиме I, погрешности установки задержки в калиброванных точках производите осциллографом С1-40.

Схема соединения приборов при определении задержки основного импульса относительно синхроимпульса приведена на рис. 31.

(кшплиа веши-яюшрц М-79)

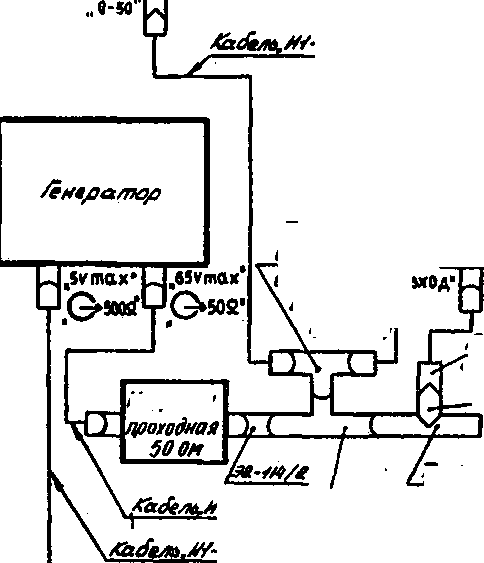

Рис. 31. Схема соединения приборов при определении задержки основного импульса относительно синхроимпульса

Проводите измерения в крайних положениях ручки ПЛАВНО группы ЗАДЕРЖКА и калиброванной точке каждого поддиапазона в следующем порядке:

  • — установите органы управления генератора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД — кнопки не нажаты;

ДЛИТЕЛЬНОСТЬ — «1—3 M-s»;

ЗАДЕРЖКА — кнопка поверяемого поддиапазона нажата;

РЕЖИМ ВЫХОДА — «ТГ65 V»;

ОСЛАБЛЕНИЕ У^В — «3(ЫВ (6-i-24)»;

  • — установите ручку регулятора ПЛАВНО группы ЗАДЕРЖКА в крайнее левое, калиброванное и крайнее правое положения для каждого поддиапазона и произведите измерение временного интервала между серединами фронтов основного импульса и синхроимпульса;

  • — произведите аналогичные измерения для основного импульса положительной полярности (нажата кнопка «J L65 V» в'группе РЕЖИМ ВЫХОДА).

Результаты считайте удовлетворительными, если измеренные значения задержки соответствуют табл. 10.

Определение величины паразитной модуляции задержки между синхроимпульсом и основным импульсом в режиме I производите осциллографом С7-12 в калиброванной точке каждого поддиапазона группы ЗАДЕРЖКА.

Проводите измерения в следующем порядке:

  • — установите органы управления генератора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД — кнопки не нажаты;

ДЛИТЕЛЬНОСТЬ -г «1—3 ns»;

ЗАДЕРЖКА — кнопка поверяемого поддиапазона нажата;

РЕЖИМ ВЫХОДА — « JT.65 V»;

ОСЛАБЛЕНИЕ У^В — «39 dB>;

  • — паразитную модуляцию задержки определите как половину размытости фронта по оси X.

Результаты считайте удовлетворительными, если паразитная модуляция задержки не более (0,003 Т3+О,ООЗ) мкс.

Таблица 10

Поддиапазон задержки, мкс

Предельные значения задержки, мкс

Положение ручки ПЛАВНО

Крайнее левое

Калиброванное

Крайнее правое

min

-0,034-0,03

—0,034-0,03

—0.,03 ч-0,03

0,03—0,1

Не более 0,027

0,06-7-0,14

Не менее 0,11

0,1—0,3

Не более 0,090

0,244-0,36

Не менее 0,33

0,3—1,0

Не более 0,270

0,87-7-1,13

Не менее 1,10

11. 4. 13. Определение величины задержки основного импульса относительно синхроимпульса в режиме II производите осциллографом С1-40 на всех поддиапазонах при крайних положениях ручки ПЛАВНО группы ЗАДЕРЖКА.

Схему соединения приборов см. на рис. 31.

Проводите измерения в следующем порядке:

  • — установите органы управления генератора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРИОД — «0,1—0,3 ms»;

ДЛИТЕЛЬНОСТЬ — произвольное;

ЗАДЕРЖКА — кнопка поверяемого поддиапазона нажата;

РЕЖИМ ВЫХОДА — « Ц| 5 V»;

ОСЛАБЛЕНИЕ ^В — «12 dB»;

  • — установите ручку ПЛАВНО группы ЗАДЕРЖКА в крайнее левое и крайнее правое положения для каждого поддиапазона и производите измерение временного интервала между серединами фронтов основного импульса и синхроимпульса.

Результаты считайте удовлетворительными, если обеспечивается плавно-ступенчатая регулировка задержки в пределах от 0,1 до 1 мкс.

11. 4. 14. Определение параметров синхроимпульса (длительности импульса, длительности фронта, амплитуды) производите осциллографом С1-70.

Схема соединения приборов при определении параметров синхроимпульса приведена на рис. 32.

осциллографа Ct-70)

Рис. 32. Схема соединения приборов при определении параметров

синхроимпульсов

Проводите измерения в следующем порядке:

  • — установите органы управления генератора в следующие положения:

ЗАПУСК — ВНУТР;

ПЕРЙОД — кнопки не нажаты;

ДЛИТЕЛЬНОСТЬ — «1—3 p-s»;

ЗАДЕРЖКА — произвольное;

РЕЖИМ ВЫХОДА — кнопки не нажаты;

  • — поверните ручку регулятора ПЛАВНО группы СИНХРОИМПУЛЬС в крайнее правое положение;

  • — измерьте длительность синхроимпульса и .длительность фронта синхроимпульса на нагрузке 50 Ом;

  • — измерьте величину максимальной амплитуды и диапазон плавной регулировки амплитуды синхроимпульса на нагрузке 50 Ом;

  • — измерьте величину максимальной амплитуды и диапазон плавной регулировки амплитуды синхроимпульса на нагрузке 50 Ом;

  • — измерьте длительность синхроимпульса и длительность фронта синхроимпульса на нагрузке 500 Ом (ОМЛТ-0,5--510 Ом± 10%);

  • — измерьте величину максимальной амплитуды и диапазон плавной регулировки амплитуды синхроимпульса на нагрузке 500 Ом.

Результаты считайте удовлетворительными, если длительность синхроимпульса находится в пределах 0,3—1 мкс, длительность фронта не более 0,1 мкс, амплитуда синхроимпульса на нагрузке 50 Ом± 10% регулируется от 0,5 до 2 В, а на нагрузке 500 Ол£±10°/о максимальная амплитуда не более 5 В.

11. 4. 15. Проверку работы генератора в режиме ВЗ и периода повторения импульсов в режиме II производите с использованием генератора Г5-53 и осциллографа С1-70.

Схема соединения приборов при проверке ВЗ приведена на рис. 33.

Рис. 33. Схема соединения приборов при проверке работы генератора в режиме ВЗ

Производите проверку работы генератора в следующем порядке:

  • — установите органы управления генератора в следующие положения:

ЗАПУСК — JTL ВНЕШ;

ПЕРИОД — кнопки не нажаты;

ДЛИТЕЛЬНОСТЬ — «1—3 M>s»;

ЗАДЕРЖКА — произвольное;

РЕЖИМ ВЫХОДА — « Л 65 V»;

ОСЛАБЛЕНИЕ 2 dB — «12 </В»;

  • — установите следующие параметры запускающих импульсов с генератора Г5-53:

полярность импульсов — « Л »;

амплитуда — не более 1—10 В; длительность — 1—3 мкс;

период повторения — не менее 100 мкс;

  • — изменяя амплитуду пусковых импульсов в оговоренных пределах и их полярность, убедитесь по экрану осциллографа С1-70 в нормальном функционировании генератора (период повторения синхроимпульсов должен соответствовать периоду пусковых импульсов);

— в группе. РЕЖИМ ВЫХОДА нажмите кнопку «PJ5V».

Изменяя амплитуду пусковых импульсов в оговоренных пределах и их полярность, убедитесь по экрану осциллографа С1-70 в нормальном функционировании генератора (период повторения синхроимпульсов в два раза больше периода пусковых импульсов).

Результаты считайте удовлетворительными, если генератор запускается импульсами обеих полярностей с амплитудой от 1 до 10 В и периодом повторения не менее 100 мкс.

11. 4. 16. Определение величины начальной задержки и ее паразитной модуляции производите генератором Г5-53 и осциллографами С1-70 и С7-12.

Схема соединения приборов для определения начальной задержки приведена на рис. 34.

rs-зз

-774/3

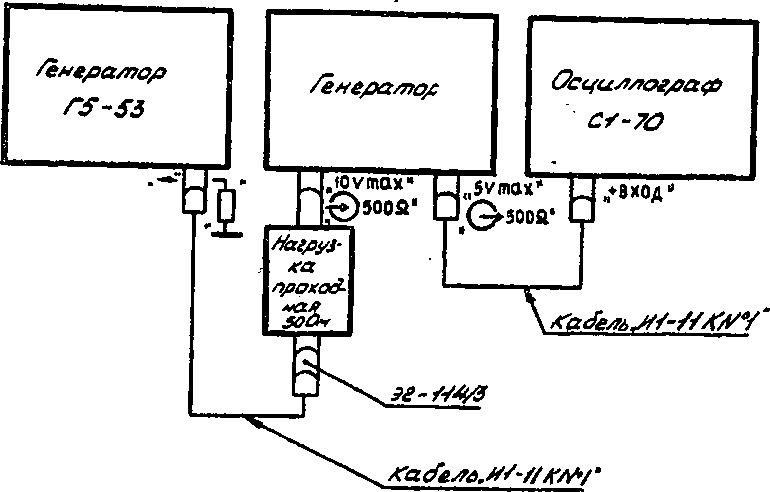

Рис. 34. Схема соединения приборов для определения начальной задержки

,*ВхОД*

Осци/маёраф

c-f-70

.вход в синхр.А

„Svmax11

(0>5ОО2

i

i                          i

Тросх^илг CP-30~9Sp>

Нагруз-лга

(коммехт осциллографа

СГ-70)

Проводите измерения в следующем порядке:

— установите органы управления генератора в следующие положения:

ЗАПУСК — И Г ВНЕШ;

ПЕРИОД       1

ДЛИТЕЛЬНОСТЬ

ЗАДЕРЖКА

произвольное;

РЕЖИМ ВЫХОДА — кнопки не нажаты;

— установите следующие параметры запускающих импульсов с генератора Г5-53:

полярность импульсов — « 1_Г »;

амплитуда — 1 В;

длительность — 0,1—0,2 мкс\

период повторения — 100 мкс.

Схема соединения приборов при определении величины паразитной модуляции начальной задержки приведена на рис. 35.

Lwmax0

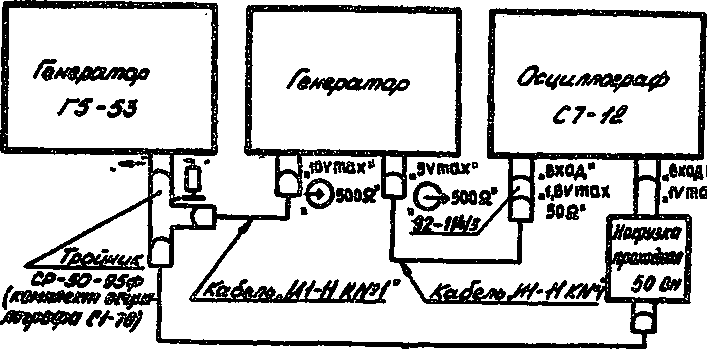

Рис. 35. Схема соединения приборов при определении паразитной модуляции начальной задержки

Паразитную модуляцию задержки определяйте как половину размытости фронта по оси X.

Результаты считайте удовлетворительными, если величина начальной задержки синхроимпульса относительно внешнего пускового импульса не превышает 0,3 мкс, а величина паразитной модуляции задержки синхроимпульса относительно запускающего импульса не превышает 0,003 мкс.

11. 4. 17. Проверку работы генератора в режиме однократного пуска производите осциллографом С1-70 (см. рис. 24).

Проводите измерения в следующем порядке:

— установите органы управления генератора в следующие положения:

ЗАПУСК — кнопки не нажаты; ПЕРИОД — кнопки не нажаты;

ДЛИТЕЛЬНОСТЬ — «30—100 ns»; ЗАДЕРЖКА — «0,1—0,3 ns»;

РЕЖИМ ВЫХОДА — « Jb 65 V»; ОСЛАБЛЕНИЕ £ dB — «24 </В»;

  • — нажмите несколько раз кнопку « \ J » группы ЗАПУСК, убедитесь в наличии импульса на экране осциллографа С1-70;

  • — в группе РЕЖИМ ВЫХОДА нажмите кнопку « Ш5У>>

J U                        III.
  • — нажмите кнопку « \ J » группы ЗАПУСК, убедитесь в перемещении линии развертки на экране осциллографа С1-70;

  • — длительность импульса в режиме II при однократном пуске должна соответствовать времени нажатого состояния кнопки. Проверку производите при коэффициенте развертки осциллографа С1-70 0,5 с/деление.

Результаты считайте удовлетворительными, если, выполняются требования п. 11. 4. 17.

11. 4. 18. Определение спада вершины импульса длительностью до 10 с в режиме II производите вольтметром В7-16 при работе генератора в режиме однократного пуска (см. рис. 29).

Проводите измерения в следующем порядке:

— установите органы управления генератора в следующие положения:

ЗАПУСК

— кнопки не нажаты;

ПЕРИОД ДЛИТЕЛЬНОСТЬ

ЗАДЕРЖКА — произвольное;

РЕЖИМ ВЫХОДА — «Д[5 Ь, «|П5 V»; ОСЛАБЛЕНИЕ %dB — «0 dB>;

на^кллите кнопк\ \т) » группы ЗАПУСК, зафиксировав одновременно показания вольтметра В7-16, через 10 с вновь зафиксируйте показания вольметра В7-16;

— определите спад вершины импульса обеих полярностей; по разнице показаний вольтметра В7-16.

Результаты считайте удовлетворительными, если разницам показаний вольтметра В7-16 не более 1%.

84

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
