АНАЛИЗАТОР СПЕКТРА СК4-58

МЕТОДИКА ПОВЕРКИ

2.206.276

13. ПОВЕРКА АНАЛИЗАТОРА

• 13.1.1. При проведении поверки должны выполняться операции и применяться средства _t поверки, указанные в табл. 8. •

В7-16

Ф-584

Примечания:

• 1. Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается применять другие аналогичные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 2. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

• 13.2.1. При проведении поверки должны соблюдаться следующие условия:

температура окружающей среды 293+5 К(20±5°С); относительная влажность воздуха 65+15%;

атмосферное давление 100±4кПа  (750+30 мм рт. ст.);

напряжение сети питания 220+4,4 В частотой 50+0,5 Гц и содержанием гармоник до 5%.

• 13.2.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в пп. 9.1—9.4, 10.11, 10.12,

• 13.3.1. Поверка проводится один раз в год в соответствии с перечнем операций, указанным в табл. 8.

• 13.3.2. При проведении внешнего осмотра должны быть проверены все требования по п. 7.2. Анализаторы, имеющие дефекты, бракуются и направляются в ремонт.

• 13.3.3. Опробование работы анализаторов спектра производится по пп. 9.3—-9.4 10.1.1 —10.1.5 для оценки его исправности без применения средств поверки. Неисправные анализаторы также бракуются и направляются в ремонт.

• 13.3.4. Диапазон рабочих частот прибора определяется при определении возможности перекрытия поддиапазонов с помо

щью органов подстройки        200 kHz по. методике п. 13.3.6.

• 13.3.5. Определение погрешности частотомера при измерении частоты внешнего синусоидального сигнала проводится путём сравнения показаний встроенного частотомера с установленной частотой по генератору ГЗ-110.

Органы управления анализатора установить в следующие положения:

переключатель ВНЕШ—ВНУТР

ОБЗОР kHz

тумблер ВРЕМЯ СЧЕТА S

На разъем 0 ВНЕШ с выхода генератора ГЗ-110 подать сигнал с уровнем 0,1 В частоты 999,899 кГц. Уровень сигнала генератора ГЗ-110 контролировать вольтметром ВЗ-40. Показание внутреннего частотомера должно отличаться от установленной частоты по генератору ГЗ-110 не более чем на ±100 Гц.

Такое* же измерение провести при уровне сигнала 1 В.

Результаты измерений считаются удовлетворительными, если измеренное значение частоты не отличается от частоты, установленной по генератору более, чем на ±100 Гц.

13.3.6. Определение перекрытий граничных частот поддиапазонов с помощью органов подстройки II < , 200 kHz проводится с помощью встроенного частотомера.

Переключатель ОБЗОР kHz установить в положение 0, тумблер ВНЕШ—ВНУТР в положение ВНУТР.

Отсчет частоты производить по внутреннему частотомеру. В крайнем правом положении ручки ЧАСТОТА ГРУБО подстройкой 200 kHz проверить возможность установки частоты в пределах 200±3, 400±3, 600±3 кГц, а в крайнем левом положении ручки ЧАСТОТА ГРУБО подстройкой проверить установку частоты . 0±3, 200±3, 400±3 кГц. Переключатель., ДИАПАЗОН kHz должен находиться при этом в положениях 0—200, 200—400 и 400—600 соответственно.

Пределы плавной перестройки частоты определить как разность показаний встроенного частотомера в крайних положениях ручки ЧАСТОТА ПЛАВНО. Измерения проводить на частоте 10 кГц.

Результаты измерений* считаются удовлетворительными, если граничные частоты устанавливаются, не достигая упо

ройка по частоте находится в пределах от 300 до 2000 Гц.

^? 13.3.7. Определение погрешности измерения частоты входного сигнала проводится путем сравнения частоты входного сигнала, измеренной по внутреннему частотомеру, с частотой сигнала, подаваемого с генератора ГЗ-110 на вход 0,4—600 kHz.

Перед проверкой необходимо произвести настройку частоты следящего сигнала на частоту настройки анализатора.

Для этого установить, органы управления в следующие ложения:

ЛИНЕЙН-ЛОГ

ВНЕШ—ВНУТР '

ДИАПАЗОН kHz

УРОВЕНЬ dBV

УРОВЕНЬ -dBV ПЛАВНО

ОБЗОР kHz

ЧАСТОТА ГРУБО

ПОЛОСА kHz

ВРЕМЯ СЧЕТА S ОСЛАБЛЕНИЕ dB

НОМИНАЛЬНЫЙ УРОВЕНЬ

Плавная ручка НОМИНАЛЬНЫЙ УРОВЕНЬ

Выход        0’4—000 kHz соединить кабелем со

дом е 0,4—600 kHz и подстройкой        добиться

большей величины показаний индикатора.

После настройки отсоединить кабель, соединяющий выход следящего генератора со входом анализатора.

На вход о . 0,4—600 kHz подать сигнал с генератора

ГЗ-110 с частотой 500кГц и уровнем 200'мкВ. Уровень сигнала контролировать по индикатору анализатора спектра. Вращая ручки ЧАСТОТА ГРУБО и ЧАСТОТА ПЛАВНО, настроиться на входной сигнал по наибольшей величине отклика на индикаторе и отсчитать показание внутреннего частотомера.

Результаты измерений считаются удовлетворительными, если измеренное значение по внутреннему частотомеру не отличается от частоты.- установленной по генератору ГЗ-110 более, чем на ±150 Гц.

13.3.8. Определение перестройки по частоте в режиме ручной настройки проводится при поверке по п. 13.3.6.

Определёние полос обзора в ’автоматическом режиме, в положении НА ДЕЛЕН переключателя ОБЗОР kHz проводится по собственному частотомеру и индикатору Я40-0830.

Переключатели РАЗВЕРТКА СКОРОСТЬ и ЗАПУСК установить в положение lOmg/ДЕЛ и АВТ соответственно.

Переключатель ДИАПАЗОН kHz установить в положение 200—400, Ручкой МЕТКА установить яркостную метку в центр экрана индикатора. Ручкой ЧАСТОТА ГРУБО установить по внутреннему частотомеру частоту 300±1кГц. Совмещая яркостную метку ручкой МЕТКА с концами линии развертки, произвести отсчет полосы обзора по собственному частотомеру..

Величина полосы обзора определяется как разность двух отсчетов частоты.

Погрешность измерения полосы обзора подсчитывается по формуле где Г1_обз—измеренное значение полосы обзора;

Побзлом—номинальное значение полосы обзора, которое определяется оцифрованными точками переключателя ОБЗОР kHz в положении НА ДЕЛЕН, умноженное на 10. i

Измерения проводить во всех положениях переключателя ОБЗОР kHz.

Для уменьшения дополнительной погрешности за счет нестабильности частоты настройки проверку самой узкой полосы обзора проводить за. время не более 1 мин.

Перемещение, маркера (импульса отрицательной полярности) на экране индикатора должно быть в пределах всей линии развертки.

Проверка погрешности совмещения маркера по частоте осуществляется по собственному калибратору. Для чего органы управления следует установить в следующие положения:                                      .

ОСЛАБЛЕНИЕ

ОБЗОР kHz                  200

НОМИНАЛЬНЫЙ УРОВЕНЬ 80 mV РАЗВЕРТКА СКОРОСТЬ       10 mS/ДЕЛ

ВИДЕОФИЛЬТР           ВЫКЛ

ДИАПАЗОН kHz             0,4—200

Вращая ручку ЧАСТОТА ГРУБО, совместить маркер (его пик) с вершиной десятого отклика на экране индикатора. Переключатель ОБЗОР kHz установить в положение НА ‘ДЕЛЕН—2, полосу пропускания—1 кГц. Ручкой МЕТКА совместить яркостную метку с цейтрЬм отклика и произвести отечет частоты по внутреннему частотомеру. Частотомер должен отсчитать десятый отклик сигнала калибратора (190 кГц).

Аналогичные действия произвести при совмещении маркера с первой гармоникой сигнала калибратора.

Результаты поверки считаются удовлетворительными, если погрешность при определении полос обзора не более, чем ±15% и отклик, с которым предварительно был совмещен маркер, при переключении не выходит за пределы эк-₍ рана индикатора.

v 13.3.9. Определение погрешности установки уровня следящего сигнала проводится в соответствии со структурной схемой рис/ 6.

Органы управления анализатора установить в следую₇ щие положения:

ЛИНЕЙН-ЛОГ                ЛИНЕЙН

ОБЗОР kHz '

ПОЛОСА kHz

ДИАПАЗОН kHz                 0,4—200

Переключатель входного

сопротивления                        100 к2

УРОВЕНЬ dBV

УРОВЕНЬ dBV ПЛАВНО         КАЛИБР

ВИДЕОФИЛЬТР                10 Hz

АСО-ЗМ                         70 дБ

НОМИНАЛЬНЫЙ УРОВЕНЬ       250 P-V

ОСЛАБЛЕНИЕ dB              сГ

Ручкой ЧАСТОТА ГРУБО настроиться по внутреннему частотомеру на частоту 10±1кГц. Вольтметром ВЗ-40 произвести изменение’ абсолютного уровня сигнала следящего генератора. Показание вольтметра должно быть 1±0,05Вэфф.

Ручку УРОВЕНЬ dBV ПЛАВНО перевести в крайнее левое положение. Показание вольтметра должно уменьшиться более чем в 3,16 раза.

Ручку ’УРОВЕНЬ dBV ПЛАВНО поставить в среднее положение. Плавной ручкой НОМИНАЛЬНЫЙ УРОВЕНЬ добиться на вольтметре В7-16 показания минус 500 мВ. После чего переключатель УРОВЕНЬ dBV перевести в положение— 10 dBV, аттенюатор АСО-ЗМ в положение 60 дБ и

U5I796-01

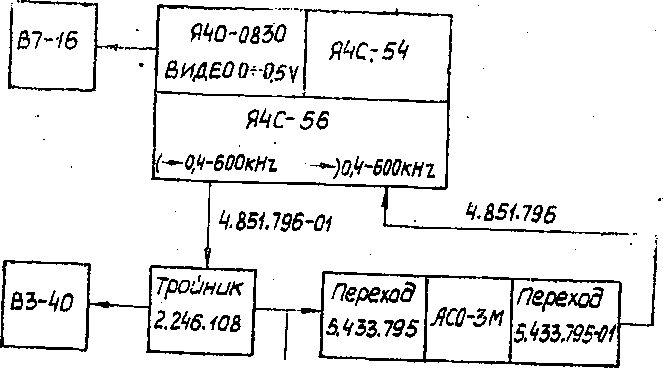

Рис. 6. Схема электрическая структурная поверки установки уровня и неравномерности АЧХ сигнала следящего генератора

зафиксировать показание вольтметра В7-16. Подсчитать погрешность ослабления аттенюатора УРОВЕНЬ dBV по формуле где U_II3M. мВ—показание В7-16 на измеряемом пределе ослаб-

•          ления;

Ноет/ мВ—показание В7-16 при отсутствии сигнала на входе анализатора.

Аналогичные действия’ повторить для положений —20, —30, —40, —50, —60, —70 ^аттенюатора УРОВЕНЬ dBV.

Проверка неравномерности АЧХ следящего генератора проводится в диапазоне частот 0,4—600 кГц в точках 400 Гц, 200, 300, 500, и 600 кГц относительно частоты 10 кГц. Переключатель УРОВЕНЬ dBV поставить в положение —10. ПОЛОСА kHz—0,1. Перестраивая частоту с помощью ручки ЧАСТОТА ГРУБО и переключателя ДИАПАЗОН kHz, отмечать показания по <шкале вольтметра ВЗ-40.

Неравномерность АЧХ подсчитывается по формуле

О-'-:

0.

где U_HOM, мВ—показание вольтметра ВЗ-40 на частоте IOkIli, U_H3M, мВ—экстремальные значения выходного уровня на указанных выше частотах.

W¹

Результаты измерений считаются удовлетворительными, если неравномерность амплитудно-частотной характеристики, погрешность ослабления и- погрешность установки уровня сигнала следящего генератора не более ±5%-

. 13.3.10. Определение нестабильности частоты производится но собственному частотомеру.

Установить переключатель ОБЗОР kHz в положение 0. Тумблер ВРЕЛАЯ СЧЕТА S—в положение 1. Вращая ручку ЧАСТОТА ГРУБО, установить частоту 100 кГц и произвести два отсчета частоты с интервалом 10 мин. Нестабильность частоты определяется как разность двух отсчетов частоты.

Результаты измерений считаются удовлетворительными, если разность двух отсчетов, сделанных с интервалом 10 мин, не превышает 1 кПц.                <          .

13.3.11. Определение составляющих погрешностей измерения уровня.

• 13.3.11.1. Определение погрешности первой гармоники сигнала калибратора проводится методом сравнения уровня сигнала калибратора с сигналом следящего генератора по структурной схеме рис. 7. Перед проведением измерений провести < настройку частоты сигнала следящего генератора на частоту настройки анализатора в полосе 0,1 кГц по методике п. 13’3.7. Органы управления анализатора установить в следующие положения: .

Л И И Е Й И — Л О Г                 Л ИН ЕЙН

РАЗВЕРТКА СКОРОСТЬ

УРОВЕНЬ dBV

Переключатель входного сопротивления

С помощью ручки ЧАСТОТА ГРУБО добиться настройки анализатора на- первую гармонику сигнала калибратора ГО кГц по наибольшему уровню показаний индикатора. Подстройкой

У СИЛ добиться совмещения отклика с верхней горизонтальной линией масштабной сетки индикатора. Зафиксировать показания вольтметра В7-16. Установить переключатель

ОСЛАБЛЕНИЕ в положение 50.

Ручкой УРОВЕНЬ dBV

В7-16 показаний, совпа-

ПЛАВНО добиться < на вольтметре дающих с показаниями вольтметра ключателя ОСЛАБЛЕНИЕ dB. Измерить уровень сигнала следящего генератора вольтметром Ф584.

Погрешность установки уровня первой гармоники сигнала калибратора подсчитать по формуле где U, мВ—показания, вольтметра Ф584.

.Рис.. 7. Схема электрическая структурная поверки номинального значения уровня первой гармоники сигнала калибратора

Результаты измерений считаются удовлетворительными, если погрешность установки уровня сигнала калибратора не более ±2%.

13.3 11.2. Определение погрешности относительного ослабления аттенюатора ОСЛАБЛЕНИЕ dB проверяется методом замещения на частоте 10 кГц в соответствии со структурной схемой рис. 6.

Органы управления установить в положения, указанные в п. 13.3.9, за исключением переключателя УРОВЕНЬ dBV, который устанавливается в положение—10, а УРОВЕНЬ dBV ПЛАВНО в среднее положение, АСО-ЗМ—бОдБ.

Вращая ручку НОМИНАЛЬНЫЙ УРОВЕНЬ, добиться на вольтметре В7-16 показания минус 500 мВ. Установить переключатель входного аттенюатора ОСЛАБЛЕНИЕ dB в положение 10 и уменьшить ослабление образцового аттенюатора АСО-ЗМ на 10 дБ. Вновь зафиксировать показание вольтметра В7-16. Погрешность ослабления определить по формуле

(     и_изм-;500  \

_{-«Ц|₊-_Й53_С-р_В.

где и_изм,мВ—показание В7-16 на измеряемом пределе ослабления;

U_0CT, мВ—показание В7-16 при отсутствии сигнала на входе анализатора.

Аналогичные действия произвести для положений 20, 30, 40 и 50 аттенюатора ОСЛАБЛЕНИЕ dB при входных сопротивлениях 600 и 50 Ом..

При включении входного сопротивления 50 Ом аттенюатор АСО-ЗМ установить в положение —70 дБ, а уровень минус 500 мВ установить с помощью переключателя НОМИНАЛЬНЫЙ УРОВЕНЬ и плавным аттенюатором НОМИНАЛЬНЫЙ УРОВЕНЬ,

Результаты измерений считаются удовлетворительными, если погрешность ослабления аттенюатора не превышает =Ь0,25дБ (±3%).

• 13.3.11.3. Определение неравномерности АЧХ проверяется по структурной схеме рис. 6. Органы управления анализатора установить в положения, указанные в предыдущем подпункте, за исключением переключателя ПОЛОСА kHz, который устанавливается в положение 0,1.

Ручкой ЧАСТОТА ГРУБО установить по частотомеру частоту 10 кГц. Вращая ручку НОМИНАЛЬНЫЙ УРОВЕНЬ, добиться на вольтметре В7-16 показания минус 500 мВ. Вольтметром ВЗ-40 зафиксировать уровень следящего генератора и поддерживать его неизменным при измерении на частотах: 40 Гц, 200, 300, 400, 500 и 600 кГц.

Неравномерность АЧХ определить по формуле где О_изм, мВ—экстремальные показания В7-1-6;

-500

изм

500

ОСТ

•100%,

Uoct, мВ.—показание В7-16 при отсутствии сигнала на входе анализатора.

Неравномерность АЧХ измеряется во всех положениях переключателя ОСЛАБЛЕНИЕ dB при трех входных сопротивлениях: 50, 600 Ом и 100 кОм.

Результаты измерений считаются удовлетворительными, если неравномерность АЧХ не превышает ±6%.

• 13.3.11.4. Определение погрешности относительного ослабления аттенюатора НОМИНАЛЬНЫЙ УРОВЕНЬ проверяется методом замещения с помощью образцового аттенюатора.

Соединить приборы в соответствии со структурной схемой рис. 8. Органы управления анализатора установить в -следую-

П р и м еча н и е. Положение переключателя НОМИНАЛЬНЫМ УРОВЕНЬ отсчитывается относительно третьей слева лампочки.

Установить напряжение генератора ЗООмВэфф с частотой 3 МГц. Частота устанавливается по максимальному показанию анализатора спектра. Уровень генератора контролировать вольтметром ВЗ-24.

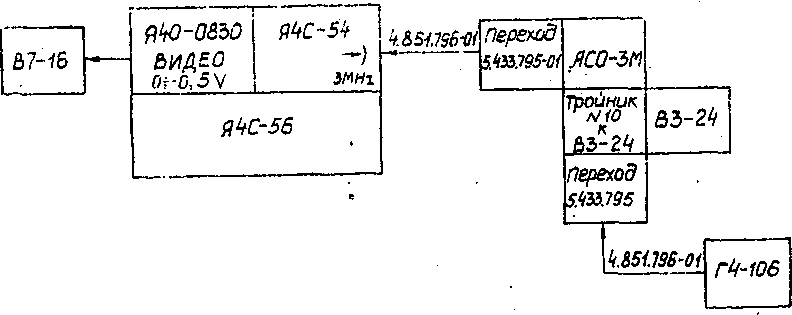

Рис. 8. Схема электрическая структурная поверки погрешности относительного ослабления аттенюатора НОМИНАЛЬНЫР! УРОВЕНЬ

С помощью ручки НОМИНАЛЬНЫЙ УРОВЕНЬ напряжение на разъеме ВИДЕО установить равным минус 500±2мВ при положении органов управления, указанном в первом столбце табл. 10. ;

При измерении производить увеличение ослабления АСО-ЗМ с одновременным увеличением чувствительности блока Я4С-54 аттенюатором НОМИНАЛЬНЫЙ УРОВЕНЬ на каждой ступени в соответствии с табл. 10.

При каждой операции регистрируется выходное напряжение на .разъеме -ВИДЕО.

При операциях 1,  2, 3 напряжение генератора’ Ub_X:

поддерживается равным 300± 1 мВ. При операции 4 напряжение генератора устанавливается такой величины U_Bx2, чтобы напряжение на разъеме ВИДЕО было бы равным напряжению U_BWx2. полученному при третьей операции. При последующих операциях поддерживается входное напряжение, равное U _К\-2.

Погрешность относительного ослабления определить по формуле

мВ — напряжение на разъеме ВИДЕО;

мВ — напряжение на разъёме ВИДЕО при от-генераторе и положении пере-

НОМИНАЛЬНЫЙ УРОВЕНЬ

Результаты, измерений считаются удовлетворительными, если погрешность относительного ослабления аттенюатора НОМИНАЛЬНЫЙ УРОВЕНЬ не превышает ±4% при пер_: вых шести положениях и ±6% при цедьмом и восьмом положениях.

• 13.3.11.5. Определение погрешности относительного ослабления плавного аттенюатора НОМИНАЛЬНЫЙ УРОВЕНЬ проводится с помощью образцового аттенюатора и вольтметра.

Соединить приборы в соответствии со структурной схемой рис. 8.

Органы управления установить в положения, указанные в предыдущем подпункте. ,

Таблица 10

Установить напряжение генератора по

300 мВ эфф с частотой 3 МГц. С помощью

ной калибровки

УСИЛ на

установить напряжение минус 5Q0±2mB. Ручку НОМИНАЛЬНЫЙ УРОВЕНЬ плавно устанавливать в положения/ указанные в табл. 11. Напряжение на выходе разъема ВИДЕО поддерживать равным минус 500±2мВ с помощью аттенюатора генератора. Напряжение на выходе генератора контролировать вольтметром ВЗ-24.

Погрешность ослабления аттенюатора НОхМИНАЛЬНЫЙ УРОВЕНЬ плавно определить по формуле

1

237

• 100%,

Таблица 11

Результаты измерений считаются удовлетворительными, если погрешность относительного ослабления плавного аттенюатора НОМИНАЛЬНЫЙ УРОВЕНЬ не превышает ±12%

• 13.3.11.6. Определение приведенной погрешности линейной шкалы индикатора проверяется по сигналу следящего генератора путем сличения уровней, измеренных по образцовому и проверяемому прибору. Структурная схема проверки приведена на рис. 9.



  Мо-ома	№С~54
  MC-SS

  т-----

  | №51,195-04

  	Тройник	U54.796
  	гяып

Рис. 9. Схема электрическая структурная поверки линейности шкал индикатора

Установить органы управления

ЛИНЕЙН-ЛОГ

ОБЗОР kHz

ДИАПАЗОН kHz

ПОЛОСА kHz '

УРОВЕНЬ /dBV .

ОСЛАБЛЕНИЕ klB

РАЗВЕРТКА СКОРОСТЬ НОМИНАЛЬНЫЙ УРОВЕНЬ

Ручкой ЧАСТОТА ГРУБО установить по встроенному частотомеру частоту 10 кГц, ручкой УРОВЕНЬ dBV ПЛАВНО по вольтметру Ф584 установить уровень 80 mV. Плавным аттенюатором НОМИНАЛЬНЫЙ УРОВЕНЬ установить величину показаний на индикаторе на- всю шкалу.

С помощью ручек УРОВЕНЬ dBV установить уровни 70, 60, 50, 40 ,30 по шкале индикатора.

Погрешность определить ’ по формуле

где и_вол—уровни, контролируемые по вольтметру Ф-584; П_Ш1 —уровни, устанавливаемые на* индикаторе; Оном—конечное значение шкалы (80mV).

Результаты измерений считаются удовлетворительными, если приведенная погрешность линейной шкалы индикатора не -превышает ±4%.

• 13.3.11.7. Определение погрешности логарифмической шкалы проверяется в соответствии со структурной схемой рис. 8.

Перед проверкой погрешности произвести калибровку логарифмической шкалы в соответствии с п. 10.1.5.

Для проверки погрешности органы управления анализатора установить в положения, указанные в п. 13.3.11.4., за исключением переключателя ЛИНЕЙН ЛОГ, который ставится в положение ЛОГ, а переключатель НОхМИНАЛЬНЫЙ УРОВЕНЬ—(—30 dBmW).

Ручку НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно) установить в положение 0. Ослабление АСО-ЗМ установить раным 10дБ. Частоту генератора установить по максимальному показанию АС. С помощью выходного аттенюатора генератора установить показание 0 дБ по логарифмической шкале. На выходе генератора рекомендуется устанавливать напряжение в пределах от 150 до 350 мВ эфф.

Ослабление аттенюатора АСО-ЗЛА устанавливается через . 10 дБ до 80 дБ, по амплитудной шкале анализатора отсчитывается величина ослабления в децибелах.

Погрешность логарифмической шкалы определяется как разность между введенным ослаблением аттенюатора АСО-ЗМ и измеренным по индикатору.

Результаты измерений считаются удовлетворительными, если погрешность логарифмической шкалы не превышает ±2 дБ.

/13.3.12. Определение полос пропускания и коэффициентов прямоугольности проводится по структурной схеме рис. 10. Органы управления анализатора установить в следующие положения:

На выходе генератора установить напряжение около 2,0мВэфф частоты 150 кГц. Ручками частота ГРУБО и. ПЛАВНО произвести настройку анализатора на частоту 150 кГц по максимальному показанию индикатора анализатора. С помощью ручки НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно) установить показание индикатора на верхнюю линию масштабной сетки.

Затем ручками частота ГРУБО и ПЛАВНО произвести отстройку частоты 150 кГц в сторону увеличения до уровня 5,6 по линейной шкале и измерить частоту f_b

Затем аналогичные действия произвести при уменьшении частоты до величины f₂.

Величину полосы пропускания определить по формуле

П₃дб — fi — f₂ (кГц).

Погрешность номинального значения определить по формуле

где П_н—номинальное значение полосы пропускания, устанавливаемое с помощью переключателя ПОЛОСА kHz.

Проверка проводится для всех положений переключателя ПОЛОСА kHz.

Проверка коэффициентов прямоуголы-юсти по уровням минус 3 и минус 60 дБ проводится следующим образом.

Переключатель ЛИНЕЙН-ЛОГ установить в положение. ЛОГ. *

Провести калибровку логарифмической шкалы в соответствии с п. 10.1.5.

Переключатель НОМИНАЛЬНЫЙ УРОВЕНЬ установить в .положение — 30 dBmW, ОСЛАБЛЕНИЕ dB — 30.

На выходе генератора установить напряжение 60 мВ эфф частоты 150 кГц. Ручками частота ГРУБО и ПЛАВНО произвести настройку анализатора на частоту 150 кГц по максимальному показанию индикатора анализатора. С, помощью ручки НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно) установить по индикатору анализатора ОдБ.

Затем ручками частота ГРУБО и ПЛАВНО произвести отстройку от частоты 150 кГц в сторону увеличения до уровня —60 дБ логарифмической шкалы и измерить частоту fi.

Затем аналогичные действия произвести при уменьшении частоты до величины f₂.

Коэффициент прямоугольности К определить по формуле к = -±±

Коэффициент прямоугольности измеряется для полос пропускания 0,1 и ЗкПц.

Проверка включения полосы пропускания ЗкГц в положении 200 переключателя ОБЗОР kHz производится визуально по экрану индикатора Я40-0830.                 *

Перед проверкой установить органы управления в следующие положения:

ЛИНЕЙН-ЛОГ,

ОСЛАБЛЕНИЕ ,dB

НОМИНАЛЬНЫЙ УРОВЕНЬ

ДИАПАЗОН kHz :

ОБЗОР kHz

ВИДЕрФИЛЬТР

* РАЗВЕРТКА СКОРОСТЬ

Ручкой МЕТКА совместить яркостную метку с вершиной первой гармоники сигнала калибратора. Установить переключатель ОБЗОР kHz в положение НА ДЕЛЕН—20, полосу пропускания— ЗкГц. Ручкой ЧАСТОТА ГРУБО установить по встроенному частотомеру частоту 10±0,ЗкГц. Переключая переключатель ОБЗОР kHz в положение 200, убедиться в совпадении изображения откликов на экране индикатора.

Результаты измерений считаются удовлетворительными, если погрешность номинальных значений полос не более ±30% для полос 0,1; 0,3; 1 кГц и ±40% для полосы ЗкГц, а коэффициент прямоугольности не 'более 20.

• 13.3.13. Определение изменения чувствительности анализатора при переключении полос пропускания проводится в соответствии сю структурной схемой рис. 10.

  Ма-оззо	Мс-бЬ
  МС-Бв		ij.i52.0O3	Г5-Ю2

Рис. 10. Схема электрическая структурная соединения приборов при определении полос пропускания, коэффициентов прямоугольности и чувствительности при переключении полос пропускания

Органы управления анализатора установить в положения, указанные в п, 13. 3. 12 как при измерении полос пропускания. На выходе генератора установить напряжение около 2 мВ эфф частоты .150 кГц. Настройку произвести по максимальному показанию индикатора анализатора.

Ручкой НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно) установить по индикатору анализатора показание, равное 0,7—0,8 от максимального значения* 'Шкалы.

При установке других полос пропускания производится настройка частоты генератора по максимальному показанию анализатора и отсчет величины показаний А* в делениях шкалы.

Изменение чувствительности определить по формуле

где А-,—показание индикатора при i полосе пропускания, Ai—показание индикатора при полосе пропускания 1 кГц. Результаты измерений считаются удовлетворительными, если изменение чувствительности при переключении полос не превышает ±20% относительно полосы 1кГц.

• 13.3.14. Определение уровня собственных⁴ шумов производится путем измерения уровня шума по собственному индикатору.

Перед проверкой откалибровать прибор по частоте согласно пункту 13.3.7. и по амплитуде согласно п. 10.1.5 настоящего ТО с разницей в том, что переключатель ПОЛОСА kIIz установить в положение. 0,1.

При измерении уровня шума в диапазоне частот от 10 до 600 кГц органы управления анализатора установить в следую

щие положения:

ОСЛАБЛЕНИЕ dB          0

ЛИНЕЙН-ЛОГ            ЛИНЕЙН

Переключатель входного сопротивления                    600 £2.

ПОЛОСА kHz               0,1

ВИДЕОФИЛЬТР            10 Hz

НОМИНАЛЬНЫЙ УРОВЕНЬ 0,25yV ДИАПАЗОН kHz            0,4—200

ОБЗОР kHz              ‘ на ДЕЛЕН

20

Ручкой МЕТКА установить яркостную метку в центр экрана индикатора. Ручкой ЧАСТОТА ГРУБО установить по внут-= реннему частотомеру частоту 100±2кГц. Убрать яркостную

метку за пределы экрана. Переключатель РАЗВЕРТКА СКОРОСТЬ установить в положение 2Б/ДЕЛ., ПАМЯТЬ—в положение ДЛИТ и записать на экране. спектрограмму /шумов за 3—4 прохода развертки.

Средний уровень шумов вычислить по формуле .

t'T       _ O_max 4- U_mj_n

^ишум ср —   '            ,

где U_max, t)_min—максимальное и минимальное значения * шума, снятые по экрану индикатора, исключая отдельные шумовые выбросы. .

Аналогичные действия произвести на других поддиапазона^ анализатора: 200—400 и 400—600 кГц.

Уровень собственных шумов на частотах от 0,1 до 10 кГц. проверяется в режиме нулевого обзора, для этого ручку ОБЗОР kHz установить в положение 0. Вращением ручек ЧАСТОТА ГРУБО и ЧАСТОТА ПЛАВНО произвести медленную перестройку в диапазоне частот от 0,4 до 10 кГц и измерить по индикатору средний уровень .шума, исключая отдельные выбросы.

Результаты измерений считаются удовлетворительными, если уровень собственных шумов не превышает 0,14 мкВ в диапазоне частот от 10 до 600 кГц, 0,42 мкВ в диапазоне частот I —10 кГц и 5 мкВ в диапазоне частот 0,4—1 кГц.

• 13.3.15. Определение относительного уровня гармонических искажений и помех, обусловленных наличием каналов побочного приема, проводится в соответствии со структурной схемой рис. 11.

Перед измерением произвести амплитудную калибровку логарифмической шкалы. _v

Произвести проверку фильтфа нижних частот 2.067.478-01. Для этого выход следящего генератора о- 0,4—600 kHz через переход 5.433.822-01 соединить кабелем со входом фильтра, а выход фильтра соединить со входом е 0,4—600 kHz.

Органы управления установить в следующие положения: Переключатель входного : сопротивления ЛИНЕЙН-ЛОГ

УРОВЕНЬ dBV

Плавная ручка УРОВЕНЬ dBV

ДИАПАЗОН kHz

ОБЗОР kHz

ОСЛАБЛЕНИЕ dB

НОМИНАЛЬНЫЙ УРОВЕНЬ

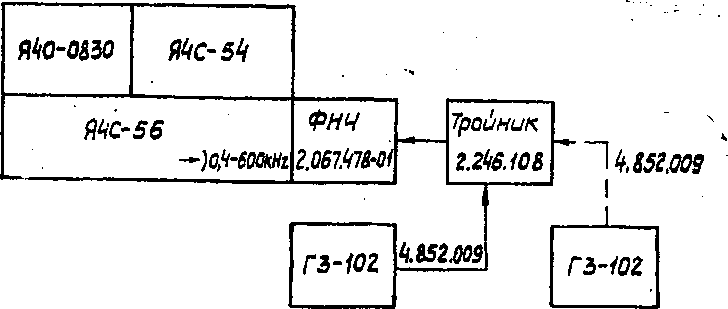

Рис. 11. Схема электрическая структурная поверки уровня гармонических и интермодуляционных искажений третьего порядка

Ручкой ЧАСТОТА ГРУБО по внутреннему частотомеру установить частоту 100±10кГц. Вращая плавную ручку НОМИНАЛЬНЫЙ УРОВЕНЬ, установить величину показания индикатора на верхний предел шкалы. Установить переключатель ДИАПАЗОН kHz в положение 200—400, ручкой ЧАСТОТА ГРУБО установить частоту 400 кГц. Величина показаний индикатора не должна превышать двух делений масштабной сетки индикатора.

Произвести проверку относительного уровня гармонических искажений.         !

На вход

0,4—600 kHz через фильтр нижних частот

Плавная ручка

НОМИНАЛЬНЫЙ УРОВЕНЬ

ВХОДНОЕ СОПРОТИВЛЕНИЕ

Ручками ЧАСТОТА настроиться на частоту сигнала 150 кГц по наибольшему уровню показаний индикатора. Установить уровень сигнала генератора ГЗ-102 по индикатору анализатора спектра минус 60 дБ мВт (0,774 мВ эфф). Изменяя положение переключателя ДИАПАЗОН kHz и, вращая ручку ЧАСТОТА ГРУБО, установить по внутреннему частотомеру частоту 300 кГц. Измерить по индикатору уровень сигналов с частотами 2fi и 3fj т. е. 300 и 450 кГц соответственно.

Проверка подавления каналов побочного приема осуншст-

вляется путем подачи на вход      0,4—600 kHz сигнала с Генератора Г4-102А с частотами 44 и 50 МГц, с уровнем минус 60 дБ мВт (0,774 мВ эфф). Установить ручку ЧАСТОТА ГРУБО в среднее положение (9,5 оборотов относительно крайнего положения).

При медленной перестройке частоты генератора Г4-102 в пределах 44±0,1; 50±0,1 МГц произвести обнаружение сигнала побочного канала по индикатору.

Результаты измерений считаются удовлетворительными, если относительный уровень гармонических искажений и помех, обусловленных наличием каналов побочного приема, не выходит за пределы уровня—70 дБ относительно—60 дБ мВт.

• 13.3.16. Определение относительного уровня интермодуляционных помех третьего порядка осуществляется путем измерения продуктов нелинейных ’искажений на. индикаторе по структурной схеме рис. 11. Установка органов управления и методика измерения аналогичны п. 13.3.15.

  На вход



,4—600 kHz с генераторов ГЗ-.102 подать

одновременно два сигнала с частотами 150 и 155 кГц с уровнями минус 60 дБ мВт (0,774 мВ эфф), устанавливаемыми по индикатору анализатора спектра.

Измерить по индикатору уровни сигналов с частотами 2fi—1г и 2f₂—fi-T. е. 145 и 160 кГц соответственно.

Результаты из мерс.иий сч итаются удовлетворптел ь ным 11. если относительный уровень интермодуляционных помех третьего порядка не превышает—70 дБ относительно—60 дБ мВт.

• 13.4.1. При ведомственной поверке положительные результаты записываются в рабочий протокол поверки и заверяются в порядке, установленном органом ведомственной метрологической службы.

• 13.4.2. Запрещается выпуск в обращение и применение приборов, прошедших поверку с отрицательными результатами.
