ИСТОЧНИК НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА

МОН8П

Руководство по эксплуатации

ФТКС.468266.074РЭ

2020

Содержание

Назначение мезонина..................... Технические характеристики.............. Состав и назначение функциональных узлов Устройство и работа..................... Конструкция ............................. Средства измерений и принадлежности . . . . , Маркировка и пломбирование.............. Упаковка................................

2 Использование по назначению ..........

• 2.1 Эксплуатационные ограничения .......

• 2.2 Подготовка мезонина к использованию

• 2.3 Использование мезонина .............

3 Техническое обслуживание..................................

• 3.1 Виды, периодичность и порядок технического обслуживания ,

• 3.2 Порядок технического обслуживания .......................

• 3.3 Технологические карты операций технического обслуживания 4 Транспортирование и хранение

• 4.1 Транспортирование.........

• 4.2 Хранение..................

• 4.3 Переконсервация...........

  5 Методика поверки

  • 5.1

  • 5.2

  • 5.3

  • 5.4

  • 5.5

  • 5.6

  • 5.7

  • 5.8

Общие требования.................. Операции поверки.................. Средства поверки.................. Требования безопасности ........... Условия поверки и подготовка к ней Порядок проведения поверки ........ Обработка результатов проверки . . . . Оформление результатов поверки . . . ,

Приложение А (обязательное) Назначение контактов выходного соединителя ...................................................................31

(справочное) Назначение контактов соединителя ESQT-150

(обязательное) Методика внешней калибровки мезонина . . .

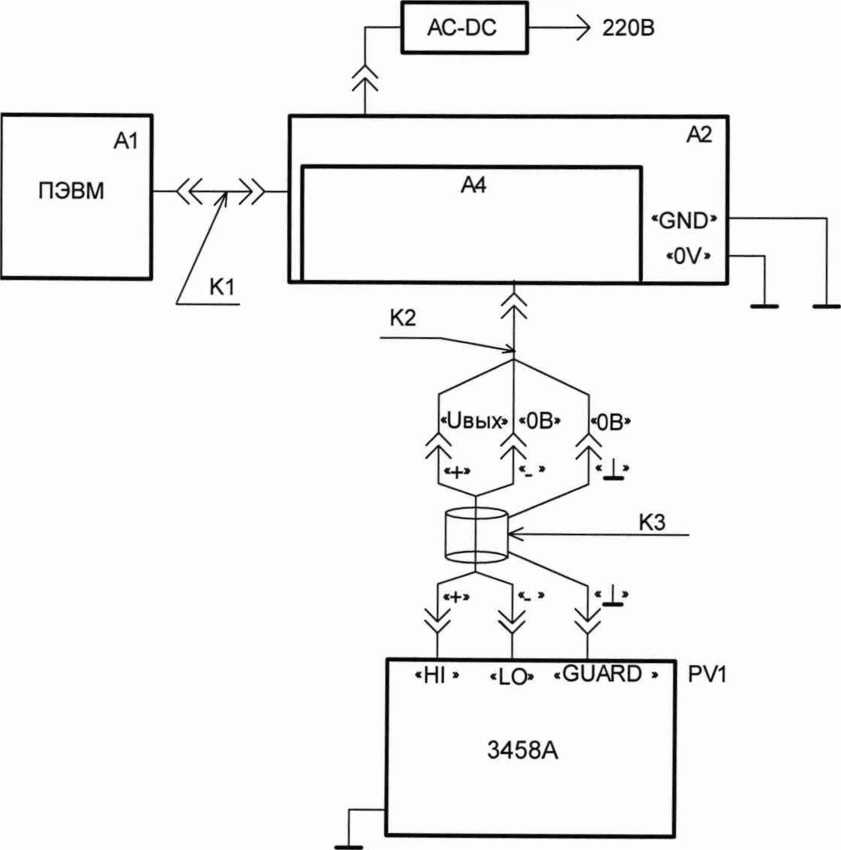

(справочное) Схема рабочего места

(справочное) Обозначения, принятые в протоколе проверок 40

(обязательное) Метрологические и технические

характеристики

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубя.         Подп. дата

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

1 Описание и работа

• 1.1 Назначение мезонина

• 1.1.1 Мезонин предназначен для воспроизведения напряжения постоянного тока по восьми гальванически развязанным друг от друга и от корпуса каналам.

• 1.1.2 Мезонин используется совместно с носителями мезонинов (далее - НМ): модулем НМ-С ФТКС.468269.005, модулем НМ-М ФТКС.468269.011, модулем НМ AXIe-О ФТКС.468269.014, модулем НМУ AXIe-О ФТКС.468269.015, модулем НМНС AXIe-О ФТКС.468269.016, а также устройствами MezaBOX ФТКС.469133.006, MezaBOX\Battery 133W-hrs ФТКС.469133.006-01, MezaBOX-4M LXI ФТКС.469133.013 и аналогичными модулями и устройствами.

• 1.1.3 Мезонин по условиям применения соответствует требованиям к средствам измерений группы 3 по ГОСТ 22261-94.

• 1.2 Технические характеристики

  Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

  оо

  к

  О

  eq

• 1.2.1 Мезонин выполняет воспроизведение напряжения постоянного тока по восьми гальванически развязанным друг от друга и цепей управления каналам.

• 1.2.2 Напряжение постоянного тока воспроизводится по каждому каналу в диапазоне от минус 10 до плюс 10 В, состоящем из следующих поддиапазонов:

• - от минус 10 до минус 1 В включительно;

• - свыше минус 1 до плюс 1 В включительно;

• - свыше плюс 1 до плюс 10 В.

• 1.2.2.1 Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока в режиме холостого хода при температуре окружающей среды (20 ± 2) °C должны быть равны:

• - ± 0,6 мВ       для поддиапазонов от минус 10 до минус 1 В

включительно, свыше плюс 1 до плюс 10 В;

• - ± 0,3 мВ       для поддиапазона свыше минус 1 до плюс 1 В

включительно.

• 1.2.2.2 Пределы допускаемой дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока в режиме холостого хода должны быть равны:

• - ± 0,02 х т мВ для поддиапазонов от минус 10 до минус 1 В включительно, свыше плюс 1 до плюс 10 В;

• - ± 0,01 х т мВ для поддиапазона от минус 1 до плюс 1 В

  о

  -- о eq							Лист
  						ФТКС.468266.074РЭ
  	Изм.	Лист	№ докум.	Подп.	Дата		5

где Т - отклонение температуры окружающей среды от значения 18 °C (для интервала температур от плюс 5 до плюс 18 °C) или от значения 22 °C (для интервала температур от плюс 22 до плюс 40 °C).

Дополнительная абсолютная погрешность в интервале температур

• 2) °C равна нулю.

В интервале температур от плюс 5 до плюс 18 °C и от плюс 22 до плюс допускаемая абсолютная погрешность измерений равна сумме основной

абсолютной погрешности и дополнительной абсолютной погрешности.

мезонина программной команды

в диапазоне от минус 10 до плюс 10 устанавливаемых на выходах тока мезонина при поступлении «Сброс напряжения» (CLR), В.

Время установления выходного напряжения мс, не более

Схема подключения нагрузки - двухпроводная.

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

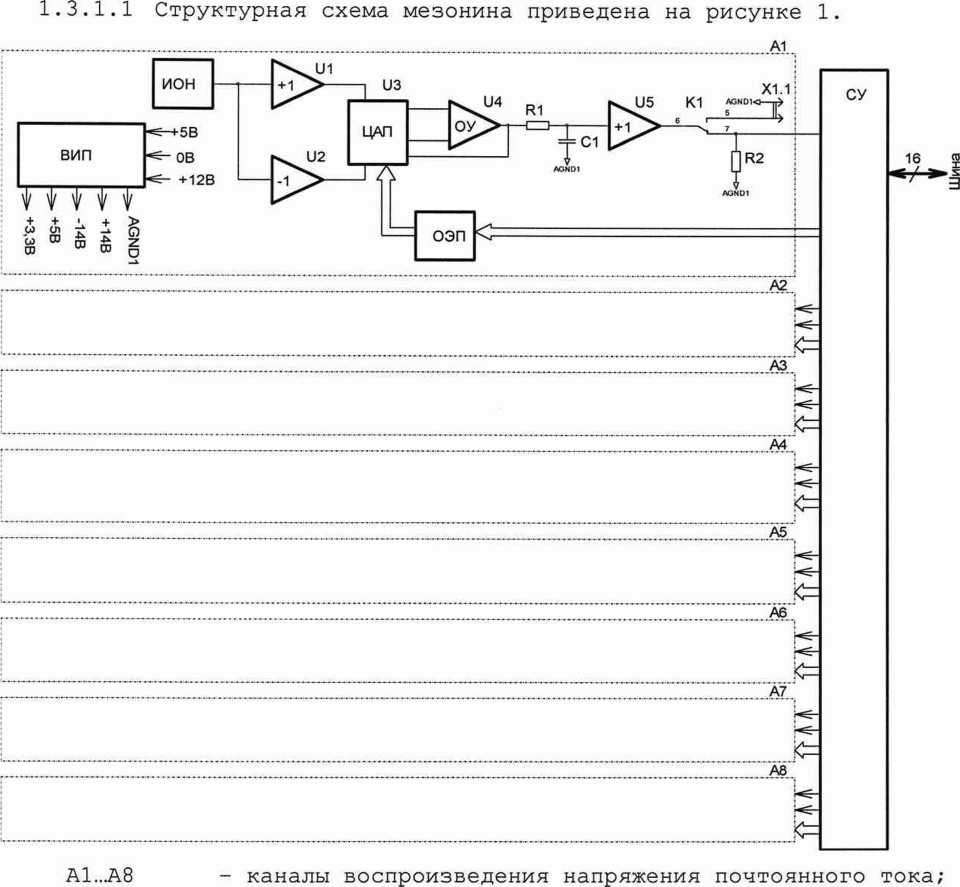

1.3.1 Состав функциональных узлов

• 1.3.1.2 Мезонин содержит следующие основные функциональные узлы:

• 1) схема управления (СУ);

• 2) каналы воспроизведения напряжения постоянного тока (А1 ... А8) .

  Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

  00 т-г< о

  ’’ф см

• 1.3.2 Назначение функциональных узлов

• 1.3.2.1 Схема управления (СУ) предназначена для сопряжения мезонина с носителем мезонинов, управления каналами воспроизведения напряжения постоянного тока.

• 1.3.2.2 Схема управления состоит из следующих функциональных узлов:

• - регистры управления;

• - узел управления ЦАП;

• - устройство памяти EEPROM и схема формирования сигналов для его управления.

• 1.3.2.3 Регистры управления предназначены для записи, хранения и считывания признаков режимов работы. Формат данных 16 разрядов. Формат адреса регистров пять разрядов.

• 1.3.2.4 Узел управления ЦАП предназначен для формирования сигналов управления ЦАП. ЦАП всех каналов управляются индивидуально.

• 1.3.2.5 Устройство памяти EEPROM и схема формирования сигналов для его управления предназначены для записи и считывания поправочных коэффициентов, определяемых на этапе калибровки.

• 1.3.2.6 Каналы воспроизведения напряжения постоянного тока предназначены для формирования выходных напряжений постоянного тока в соответствии с двоичным цифровым кодом, доступным для записи программой пользователя.

• 1.3.2.7 Все каналы воспроизведения напряжения постоянного тока мезонина гальванически развязаны друг с другом и цепями управления.

• 1.3.2.8 Каждый канал воспроизведения напряжения постоянного тока состоит из следующих функциональных узлов:

• 1) выходное электромеханическое реле К1;

• 2) цифро-аналоговый преобразователь;

• 3) источник опорного напряжения (ИОН);

• 4) аналого-цифровой преобразователь (АЦП);

• 5) фильтр низкой частоты (Rl, С1);

• 6) неинвертирующие усилители Ul, U5;

• 7) инвертирующий усилитель U2;

• 8) операционный усилитель U4;

• 9) оптоэлектронные преобразователи (ОЭП);

• 10) преобразователи напряжения питания(ВИП);

• 11) пассивная нагрузка R2.

  Изм.	Лист	№ докум.	Подп.	Дата

  ФТКС.468266.074РЭ

  Лист

• 1.3.2.9 Выходное электромеханическое реле К1 обеспечивает отключение выключения питания, а также обеспечивает

  объекта контроля от мезонина без проведение режима «Самоконтроль».

  преобразователь (ЦАП) осуществляет постоянное напряжение постоянного тока.

1.3.2.10 Цифро-аналоговый преобразование цифрового кода Разрядность ЦАП - 20 бит.

напряжения (ИОН) обеспечивает работу ЦАП.

1.3.2.12 Оптоэлектронные преобразователи (ОЭП) обеспечивают гальваническую развязку каналов воспроизведения напряжения постоянного тока от схемы управления (СУ) и носителя мезонинов.

1.3.2.13 Усилители Ul, U2, U4 обеспечивает работу ЦАП.

усилитель (U5) в зависимости от состояния выходного реле (К1) обеспечивает передачу напряжения постоянного тока на контакты выходного соединителя (XI) или пассивную нагрузку (R2).

1.3.2.16 Преобразователи напряжения питания (ВИП) предназначены для формирования гальванически развязанных от носителя мезонинов и цепей управления питающих мезонин напряжений ±15 Ви 5,0 В.

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

• 1.4 Устройство и работа

• 1.4.1 Управление работой мезонина осуществляется путем вызова прикладной программы на исполнение требуемых функций драйвера мезонина (см. ФТКС.75074-01 32 01 Драйвер МОП. Руководство системного программиста).

  Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубя.        Подл, и дата

• 1.4.2 Начальная установка и инициализация

• 1.4.2.1 После подачи питающих напряжений на мезонин поступает сигнал «SYSRESET». С его приходом СУ мезонина устанавливается в исходное состояние, все регистры управления обнуляются и, как следствие, выходы каналов воспроизведения напряжения постоянного тока отключаются от объектов контроля.

• 1.4.2.2 При инициализации мезонина выполняются следующие действия:

• - считывается код модели мезонина;

• - считываются калибровочные коэффициенты из EEPROM, которые используются при расчёте устанавливаемых выходных напряжений.

• 1.4.3 Конфигурация параметров измерения

• 1.4.3.1 Конфигурация параметров измерения должна проводиться перед запуском измерения. Конфигурация состоит из следующих действий:

• - включение или выключение входных реле;

• - установка значений выходных напряжений по каждому каналу;

• - установка значений напряжений «Сброса» по каждому каналу.

• 1.4.4 Формирование выходных напряжений постоянного тока

• 1.4.4.1 Выходы каналов формирования напряжений постоянного тока мезонина подключаются к контактам выходного соединителя через контакты электромеханического реле. Замыкание контактов осуществляется программно.

• 1.4.4.2 Перед началом работы необходимо программно установить для каждого канала мезонина значения выходных напряжений, а также значения напряжений «сброса».

Примечания - Значения напряжений «сброса» - это те значения напряжений, которые установятся на выходах мезонина при получении программной команды «CLR». По умолчанию значения напряжений «сброса» равны 0 В.

00 т~ г<

О

См

• 1.4.5 Проверка работоспособности

• 1.4.5.1 Проверка работоспособности осуществляется программно функцией драйвера selftest, например, по нажатию кнопки «Самоконтроль» программной панели или программного файла «МОН8П, МОТбП. Проверка, калибровка».

• 1.4.5.2 При проверке работоспособности осуществляются проверка программной доступности регистров управления мезонином, а также работоспособности ЦАП, путём измерения значения проверочного напряжения.

• 1.4.5.3 По завершении проверки выдаётся сообщение о результате выполненной проверки (успешном завершении или наличии неисправности).

• 1.5 Конструкция

  Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

  оо

  г<

  о

  о о о сч

  • 1.5.1 Мезонин представляет собой конструкцию, состоящую из лицевой панели с габаритными размерами (50,8 х 22) мм и прикрепленной к ней печатной платы размером (260 х 50) мм.

  • 1.5.2 Мезонин устанавливается на носитель мезонинов, который в свою очередь устанавливается на носитель мезонинов НМ.

  • 1.5.3 Обмен данными между мезонином и носителем мезонинов осуществляется через соединитель типа ESQT-150.

  • 1.5.4 Габаритные размеры мезонина (ширина х высота х длина) не более (50,8 х 22 х 270) мм.

  • 1.5.5 Масса мезонина не более 160 г.

  Изм.	Лист	№ докум.	Подп.	Дата

  ФТКС. 468266.074РЭ

  Лист

  11

1. б Средства измерений и принадлежности

• 1.6.1 Средства измерений, используемые при внешней калибровке (см. приложение В) и поверке мезонина в соответствии с разделом 5, приведены в таблице 1.1.

  Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

  оо

  т—

  1<

  О хг

  С\|



  1.6.2 Принадлежности, используемые при внешней калибровке и поверке мезонина, приведены в таблице 1.2.

  Таблица 1.2

  Наименование	Кол., шт.
  Кабель ШШВЭ ФТКС.685621.531	1
  Кабель Т_МОН8П ФТКС.685622.205	1

  При самостоятельной поставке принадлежности, приведенные в таблице 1.2, поставляются в составе мезонина.

  При поставке мезонина в составе другого изделия принадлежности, приведенные в таблице 1.2, могут не включаться в состав мезонина, а включаться в состав принадлежностей изделия, в составе которого мезонин поставляется.

  Изм.	Лист	№ докум.	Подп.	Дата

  ФТКС.468266.074РЭ

  Лист

  12

Таблица 1.1

1.7 Маркировка и пломбирование

• 1.7.1 Маркировка мезонина выполнена в виде:

• - надписи наименования мезонина на его лицевой панели;

• - надписи заводского номера мезонина на плате печатного монтажа.

1.8 Упаковка

• 1.8.1 При самостоятельной поставке мезонин должен быть упакован следующим образом:

• 1) обернуть мезонин двумя слоями бумаги марки А-90 ГОСТ 8273-75;

• 2) на обертку наклеить этикетку,

• 3) модуль в обертке поместить в мешок из полиэтиленовой пленки толщиной от 0,15 до 0,30 мм марки Мс, сорта 1 ГОСТ 10354-82;

• 4) в упаковочный мешок рядом с оберткой поместить мешок с линасилем (50 г),

• 5) упаковочный мешок заварить (заклеить);

• 6) поместить заваренный упаковочный мешок в тарную коробку из картона марки Т-11С ГОСТ 7376-89;

• 7) на тарную коробку наклеить этикетку.

• 1.8.2 При поставке мезонина установленным на носитель мезонинов упаковка выполняется в соответствии с документами на носитель мезонинов.

со v~

Г< О

см

2 Использование по назначению

• 2.1 Эксплуатационные ограничения

  • 2.1.1 Требования к питанию мезонина

    • 2.1.1.1 Мезонин должен запитываться через соединитель ESQT-150 носителя мезонинов НМ напряжениями:

• - плюс 5 В +0,25 В/-0,125 В;

• - плюс 12 В +0,60 В/-0,36 В;

• - минус 12 В -0,60 В/+0,36 В.

  2.1.1.2	Ток,	потребляемый	по	цепи	«+5	В», не	более	600	мА.
  2.1.1.3	Ток,	потребляемый	по	цепи	«+12	В», не	более	400	мА
  2.1.1.4	Ток,	потребляемый	по	цепи	«-12	В», не	более	400	мА

  Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

• 2.1.1.5 Суммарная мощность, потребляемая мезонином по цепям питания не превышает 12,6 Вт.

• 2.1.2 Условия эксплуатации

  • 2.1.2.1 Мезонин работоспособен в интервале температур от плюс 5 до плюс 40 °C и при относительной влажности до 80 % при температуре 25 °C.

  • 2.1.2.2 Мезонин сохраняет технические и эксплуатационные характеристики после воздействия на него температуры окружающей среды от минус 50 до плюс 50 °C и повышенной влажности 90 % при температуре 25 °C.

оо

К О

'ф см

3 Техническое обслуживание

• 3.1 Виды, периодичность и порядок технического обслуживания

• 3.1.1 При поставке мезонина в составе изделия виды, периодичность и порядок технического обслуживания определяются руководством по эксплуатации изделия.

• 3.1.2 При самостоятельной поставке мезонина виды, периодичность

и порядок технического обслуживания определяются пп. 3.1.3  -  3.1.5,

подразделом 3.2.

• 3.1.3 Техническое обслуживание мезонина включает следующие виды:

• 1)  ежедневное техническое обслуживание (ЕТО);

• 2)   ежегодное техническое обслуживание (ТО-1).

• 3.1.4 ЕТО  проводится при подготовке  мезонина  к  использованию

по назначению.

• 3.1.5 ТО-1 проводится один раз в год,  независимо от интенсивности

эксплуатации мезонина, а также перед постановкой мезонина на длительное хранение.

Таблица 3.1

3.3 Технологические карты операций технического обслуживания

• 3.3.1 Технологическая карта 1

Проверка состояния и чистка элементов лицевой панели мезонина Средства измерений: нет.

Инструмент: нет.

Расходные материалы:

• - бязь отбеленная арт.224 ГОСТ 11680 (салфетка 200 х 200 мм - 1 шт);

• - кисть флейцевая КФ251 (1 шт) .

Действия:

• 1) произвести внешний осмотр лицевой панели мезонина, убедиться в отсутствии деформации и нарушений целостности соединителя;

• 2) удалить пыль с лицевой панели мезонина сухой бязевой салфеткой и, при необходимости, кистью.

• 3.3.2 Технологическая карта 2

Проверка работоспособности

Средства измерений: нет.

Инструмент: нет.

Расходные материалы: нет.

Действия:

1) включить проверяемый мезонин в одном из следующих вариантов:

• - в составе крейта VXI с установленным носителем мезонинов и установленным в нём мезонином,

• - в составе устройства MezaBOX с установленным в нём мезонином;

• - в составе MezaBOX-4M LXI с установленным в нём мезонином;

  о

  О> ------------- о СМ							Лист
  						ФТКС.468266.074РЭ	17
  	Изм.	Лист	№ докум.	Подл.	Дата

убедиться в положительном результате самотестирования ПЭВМ и правильности загрузки операционной среды;

выдержать мезонин во включенном состоянии не менее

выполнить проверку мезонина в режиме самоконтроля сп. 1.4.5.

• 3.3.3 Технологическая карта 3 Детальный осмотр и чистка Средства измерения: нет.

Инструмент: нет.

Расходные материалы:

• - бязь отбеленная арт. 224 ГОСТ 11680 (салфетка 200 х

  200 мм - 1 шт) ;

• - спирт этиловый ГОСТ 11547 20 мл.

Действия:

• 1) если к мезонину подключен кабель, отключить его;

• 2) протереть бязью, смоченной в спирте, контакты соединителя.

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

Лист

4.2 Хранение

• 4.2.1 Мезонин должен храниться в складских условиях в транспортной таре, в которой мезонин поставляется изготовителем.

Складские условия:

• - температура воздуха от плюс 5 до плюс 40 °C;

• - относительная влажность воздуха не более 80 % при температуре 25 °C;

• - воздух не должен содержать пыли, паров кислот, щелочей и других агрессивных примесей.

• 4.2.2 При хранении в штатной упаковке в складских условиях мезонин допускает хранение в течение всего срока гарантии при условии выполнения переконсервации мезонина после каждых двух лет его хранения.

• 4.2.3 Допускается хранение мезонина установленным на носитель мезонинов в штатной таре носителя мезонинов, или установленным на носитель мезонинов, установленный в крейт VXI, находящийся в штатной таре крейта VXI.

• 4.2.4 Допускается хранение мезонина установленным в устройство типа MezaBOX, упакованный в штатную упаковку, находящийся в штатной таре.

• 5.4 Требования безопасности

  5.4.1 При

  безопасности,

  проведении поверки должны предусмотренные «Правилами

  электроустановок потребителей»,

  «Правилами

  быть соблюдены требования технической эксплуатации техники безопасности при

  эксплуатации электроустановок

  потребителей»,

  а также изложенные

в руководстве по эксплуатации на мезонин и в технической документации на

применяемые при поверке средства измерений и вспомогательное оборудование.

• 5.5 Условия поверки и подготовка к ней

  Инв. № подл.        Подл, и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

• 5.5.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C       от 18 до 22;

• - относительная влажность воздуха, %        от 30 до 80;

• - атмосферное давление, кПа (мм рт. ст.)от 84,0 до 106,7,(630 ± 800).

• 5.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать изделие в условиях, указанных в п. 5.5.1 в течение не менее 4 ч;

• - выполнить   операции,   оговоренные   в   технической документации

на применяемые средства поверки по их подготовке к измерениям;

• - выполнить   операции,   оговоренные   в   п. 2.2 «Подготовка к

использованию».

• 5.6 Порядок проведения поверки

• 5.6.1 Внешний осмотр

• 5.6.1.1 При внешнем осмотре проверить состояние элементов, расположенных на лицевой панели мезонина, в том числе состояние контактов соединителей, а также состояние покрытий.

Результат внешнего осмотра считать положительным, если не обнаружено нарушений целостности элементов, контактов и покрытий.

00

г< о

С\1

• 5.6.2 Опробование

• 5.6.2.1 Опробование выполняется согласно п. 1.4.5.

Результат опробования считать положительным, если в результате

проверки мезонина программой отсутствуют сообщения о неисправностях.

• 5.6.3 Определение метрологических характеристик мезонина

• 5.6.3.1 Проверку диапазона воспроизведения напряжения постоянного тока и определение основной абсолютной погрешности воспроизведения напряжения постоянного тока при температуре окружающей среды (20 ± 2) °C проводить в следующей последовательности:

• 1) собрать схему рабочего места в соответствии с рисунком Г.1 приложения Г;

• 2) включить питание ПЭВМ, убедиться в отсутствии сообщений об ошибках ее самотестирования и загрузки операционной среды;

• 3) включить питание носителя мезонинов (А2), выждать не менее 10 мин;

• 4) запустить на исполнение программу «МОН8П, МОТ6П. Проверка, калибровка» .

Примечание - Перед началом поверки рекомендуется разместить ярлык программы «МОН8П, МОТ6П. Проверка, калибровка» на рабочем столе монитора;

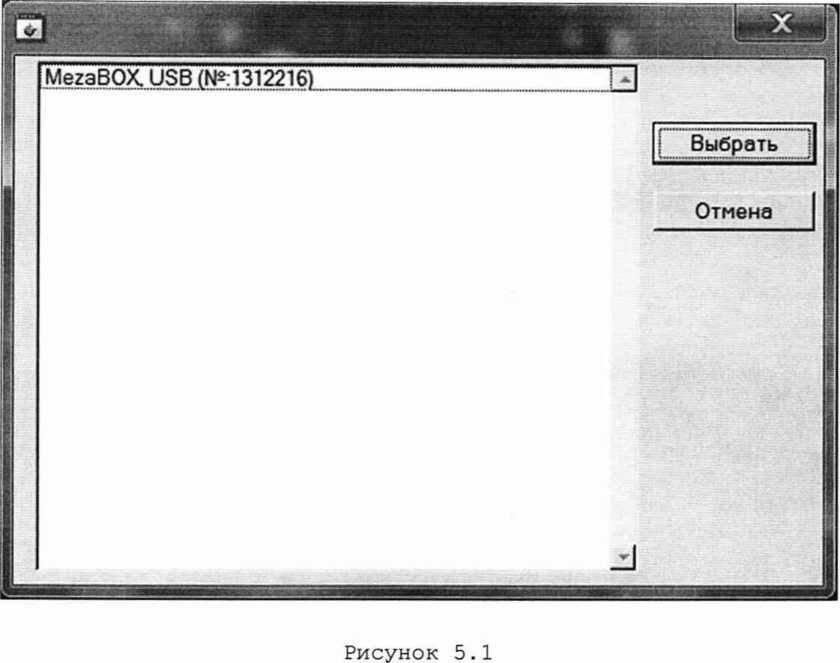

• 5) в открывшемся окне из списка выбрать носитель мезонинов, на котором установлен поверяемый мезонин (см. рисунок 5.1);

  Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

оо

Т—

|<

о

'Т см

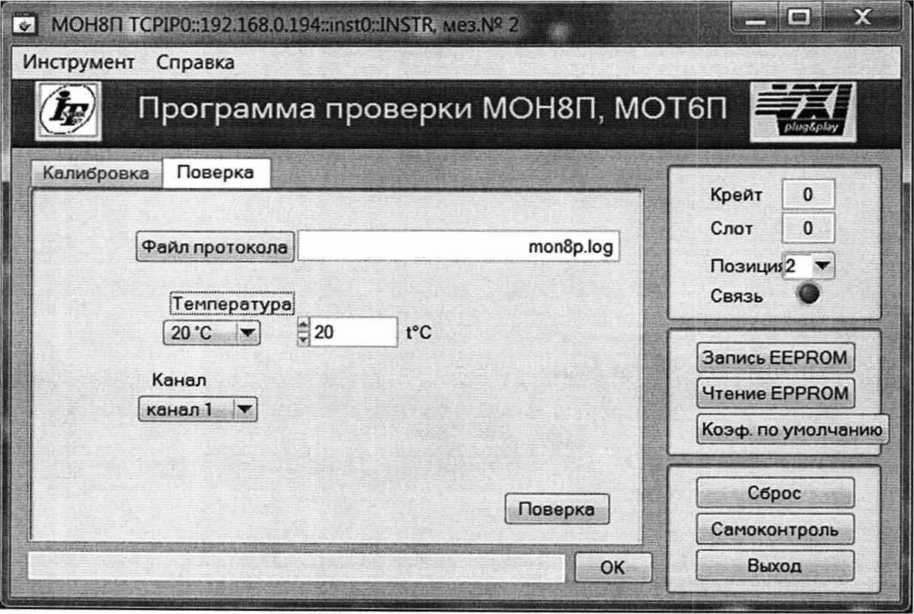

• 6) в открывшейся программной панели «Программа проверки М0Н8П» выбрать режим «Поверка» (см. рисунок 5.2);



  Коэф, по умолчанию

  Самоконтроль

  Выход

  Канал рканал 1

  Инструмент Справка

  Поверка

  Калибровка

  Файл протокола i

  Программа проверки МОН8П, МОТ6П

  Г

  Крейт

  Слот

  il.gnpep°Ty£a]

  [20 *С ▼ j

  Позиций ▼ Связь О

  ------------------------I

  mon8p.log

  □ МОН8П TCPIP0::192.168.0.194::inst0;JNSTR₍ мез.№ 2}

  .__                                              -г~.___«■■*'■‘*2-

  Чтение EPPROM

  Запись EEPROM

  _

  Поверка

  канал 1  ▼

  Рисунок 5.2

• 7) включить мультиметр PV1, установить его в режим измерений напряжения постоянного тока с автоматическим выбором диапазона измерений, установить значение NPLC 20. Выдержать мультиметр PV1 во включенном состоянии не менее 20 мин. При необходимости провести автокалибровку мультиметра PV1;

• 8) на лицевой панели мультиметра PV1 установить кнопку «GUARD» в положение «Open»;

• 9) на программной панели нажать кнопку «Файл протокола», ввести имя файла протокола результатов поверки, нажать кнопку «ОК»;

• 10) на программной панели в поле выбора «Температура» выбрать режим измерений:

• - «20 °C» - если температура воздуха в помещении находится в интервале температур от плюс 18 до плюс 22°C,

• - другое значение - если температура воздуха в помещении находится в интервале температур от плюс 5 до плюс 18 °C и от плюс 22 до плюс 40 °C;

• 11) на программной панели в окне «Канал» выбрать для поверки первый канал воспроизведения напряжения постоянного тока;

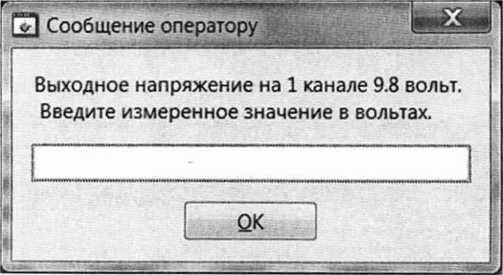

• 12) на программной панели нажать кнопку «Поверка»;

  о

  о С\1 V-						ФТКС. 468266.074РЭ	Лист
  							28
  	Изм.	Лист	№ докум.	Подп.	Дата

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

Лист

• 5.7 Обработка результатов проверки

• 5.7.1 Обработка результатов проверки, полученных экспериментально, осуществляется в соответствии с ГОСТ 8.207-76.

• 5.7.2 Результаты проверки заносятся в файл протокола (значения погрешностей подсчитываются автоматически), содержащий информацию о выполнении поверки по методике, изложенной в разделе 5.

• 5.8 Оформление результатов поверки

  Инв. Ns подл.        Подл, и дата        Взам. инв. №        Инв. № дубл.        Подп и дата

• 5.8.1 Для каждой воспроизводимой величины в протоколе указываются:

• 1) воспроизводимое значение;

• 2) результат измерения величины;

• 3) значение погрешности воспроизведения;

• 4) предел допускаемой погрешности для каждого значения воспроизводимой величины;

• 5) результат сравнения значения погрешности воспроизведения с пределом допускаемой погрешности.

Примечание - Обозначения, принятые в протоколе проверок, приведены в приложении Д.

• 5.8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки на мезонин выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение мезонина запрещается, на него выдаётся извещение о непригодности к применению с указанием причин забракования.

оо т~ f<

О

См

Продолжение таблицы Б.1

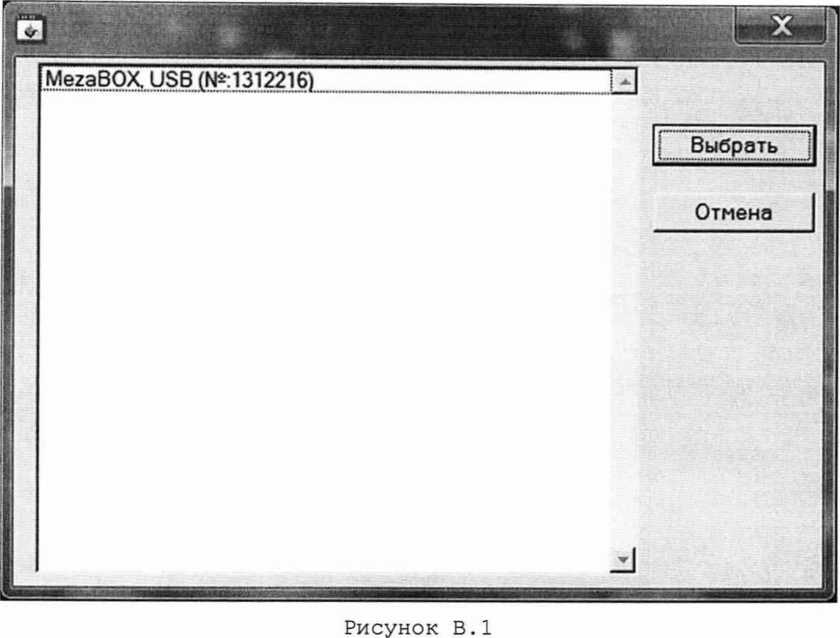

[Калибровке

Канал f канал 1

Калибровка I Поверка :

Рисунок В.2

Связь

Сброс

Самоконтроль

Выход

Крейт

Слот

|3апись EEPROM

Чтение EPPROM

Коэф, по умолчанию

Приложение Д

(справочное)

Обозначения, принятые в протоколе проверок

Un - воспроизводимое значение напряжения постоянного тока, программно устанавливаемое на выходе канала мезонина;

Ux - измеренное значение напряжения постоянного тока на выходе канала мезонина;

dU - значение абсолютной погрешности воспроизводимого напряжения постоянного тока;

Ап - норма погрешности.

Приложение Ж

(обязательное) Метрологические и технические характеристики

Таблица Ж.1 - Метрологические характеристики

43

Форма 2а

ГОСТ 2.104

Копировал
