Номер по Госреестру СИ: 75443-19
75443-19 Аппаратура геодезическая спутниковая
(PrinCe i50)
Назначение средства измерений:
Аппаратура геодезическая спутниковая PrinCe i50 (далее - аппаратура) предназначена для измерений длин базисов при выполнении кадастровых и землеустроительных работ, создании планово-высотных обоснований, инженерно-геодезических изысканиях, создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах, а также в системе геодезического мониторинга.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Программное обеспечение
Аппаратура имеет встроенное микропрограммное обеспечение
«update_i50_v1.0.38_b20181023.bin» (далее - МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «LandStar 7». Для постобработки на ПК записанных данных используется ПО «CHC Geomatics Office 2».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
update i50 v1.0.38 b20181023.bin |
LandStar 7 |
CHC Geomatics Office 2 |
Номер версии (идентификационный номер ПО), не ниже |
1.5.41 |
7.2.2.20180126 |
2.0.0.222 |
Цифровой идентификатор ПО |
5567D55C |
FB4DFF7C |
7A348082 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой PrinCe i50
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
Техническая документация «Shanghai Huace Navigation Technology Ltd», КНР
Поверка
Поверкаосуществляется по документу МП АПМ 110-18 «Аппаратура геодезическая спутниковая PrinCe i50. Методика поверки», утверждённому ООО «Автопрогресс-М» «21» января 2019 г.
Основные средства поверки:
-
- рабочий эталон 1-го разряда по ГОСТ Р 8.750-2011 - фазовый светодальномер (тахеометр электронный);
-
- линейные базисы по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Shanghai Huace Navigation Technology Ltd.», КНР Адрес: 201702, 599 Gaojing Road, Building C, Shanghai, China Тел./факс: +86 21 5426 0273
E-mail: sales@chcnav.com
Заявитель
Акционерное общество «ПРИН» (АО «ПРИН»)
ИНН 7712032661
Адрес: 125080, г. Москва, Волоколамское шоссе, д. 4, корп. 26
Тел./факс: +7 (495) 734-91-91
E-mail: pm@prin.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120 03-50, факс: +7 (495) 120 03-50 доб. 0
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
На лицевой панели располагаются две функциональные кнопки и шесть светодиодных индикаторов, отображающих текущий режим работы и состояния аппаратуры. С тыльной стороны расположен отсек для двух аккумуляторных батарей. В отсеке находится слот для SIM-карты. В нижней части корпуса аппаратуры располагаются разъем TNC внешней УКВ радиоантенны, порт LEMO (7 контактов) - RS232, порт mini-USB и втулка с резьбой %-11 для закрепления аппаратуры.
Принимаемая со спутников информация записывается во внутреннюю память или память контроллера. Электропитание аппаратуры осуществляется от съёмных Li-Ion аккумуляторов.
Аппаратура оснащена модулями беспроводных сетей Wi-Fi и Bluetooth, портом Mini-USB, последовательным портом RS-232, GSM и УКВ модемами, а также электронным уровнем, позволяющем отображать наклон до 30° вехи с установленным приёмником.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1, L2, L5; GLONASS: L1, L2; Galileo: E1, E5; Beidou: B1, B2, B3; SBAS.
Общий вид аппаратуры представлен на рисунках 1 - 2.
Разъём радиоантенны

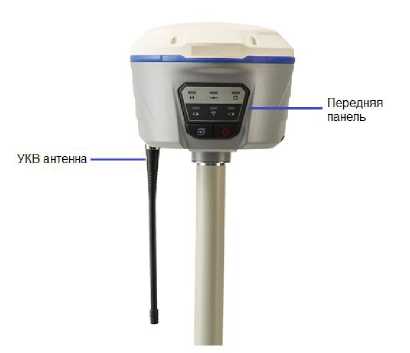

Рисунок 1 - Общий вид аппаратуры со стороны лицевой панели
Порт RS232
Порт USB
Аккумуляторный отсек

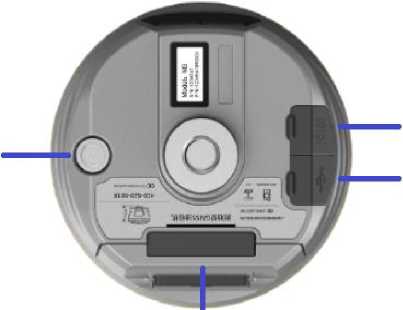

Рисунок 2 - Общий вид аппаратуры со стороны нижней части корпуса
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.
Таблица 4 -
Наименование |
Обозначение |
Количество, ед. |
Аппаратура геодезическая спутниковая PrinCe i50 |
- |
1 |
Аккумуляторная батарея |
- |
2 |
Сетевое зарядное устройство |
- |
1 |
Кабель mini USB |
- |
По заказу |
Кабель питания |
- |
По заказу |
Кабель Y (Lemo7) - USB |
- |
По заказу |
УКВ-антенна |
- |
По заказу |
Пластина для измерения высоты |
- |
По заказу |
Рулетка измерительная металлическая 3 м |
- |
По заказу |
Транспортировочный кейс |
- |
По заказу |
Методика поверки |
МП АПМ 110-18 |
1 |
Руководство по эксплуатации на русском языке |
- |
1 |
Таблица 2 -Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений длины базиса, м |
от 0 до 30000 |
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах:
|
±2^(3,0+0,5-10"6-D) ±2<5,0+0,5-10’6-d) ±2^(8+1-10’6-D) ±2^(15+1-10’6-D) ±2^(250+1-10’6-D) ±2X500+1-10’6-d) |
Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах:
|
3,0+0,5-10-6-D 5,0+0,5-10-6-D 8+1-10’6-D 15+1-10-6-D 250+1- 10-6-D 500+1- 10-6-D, где D - измеряемое расстояние в мм |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип приёмника |
Многочастотный, многосистемный |
Тип антенны |
Встроенная |
Количество каналов |
432/5761 |
Режимы измерений |
«Статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGPS)» |
Диапазон рабочих температур, °С |
от -40 до +75 |
Напряжение источника питания постоянного тока, В
|
от 9 до 36 7,4 |
Габаритные размеры, (ДхШхВ), мм, не более |
140x130x106 |
Масса, кг, не более |
1,3 |
1) - по заказу потребителя |
