Номер по Госреестру СИ: 61944-15
61944-15 Аппаратура геодезическая спутниковая
(PrinCe i80)
Назначение средства измерений:
Аппаратура геодезическая спутниковая PrinCe i80 предназначена для измерений координат (приращений координат) точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Программное обеспечение
PrinCe i80 имеет встроенное ПО «МПО 0.9.20», ПО контроллера «LandStar», а также ПО «CHC Geomatics Office (CGO)», устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
МПО 0.9.20 |
LandStar |
CHC Geomatics Office (CGO) |
Номер версии (идентификационный номер ПО), не ниже |
0.9.20 |
6.1.1.6002 |
1.0.3 |
Цифровой идентификатор ПО |
F928A8B3 |
74EB6573 |
0DB8D137 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус PrinCe i80.Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документах «Аппаратура геодезическая спутниковая PrinCe i80. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой PrinCe i80-
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
-
2. ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
-
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
-
4. Техническая документация «Shanghai HuaCe Navigation Technology Ltd», КНР.
Лист № 5 Всего листов 5
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.750-2011.
Изготовитель
«Shanghai HuaCe Navigation Technology Ltd», КНР
C311, NO. 599 GAOJING ROAD, QINGPU DISTRICT, SHANGHAI 201702, CHINA
Тел.: +64 3 940 4400; Факс: +64 3 940 4411
E-mail: support@chcnav.com
Заявитель
ЗАО «ПРИН»125080, г. Москва, Волоколамское шоссе, д. 4, корп. 26
Тел.: +7 (495) 734-91-91, Факс: +7 (495) 626-97-79
E-mail: info@prin.ru
Испытательный центр
ООО «Автопрогресс-М»125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая PrinCe i80 (далее - PrinCe i80) - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно PrinCe i80 представляет собой цилиндр-моноблок, который объединяет спутниковую геодезическую антенну и приемник в едином корпусе.
Управление PrinCe i80 осуществляется с помощью панели управления, персонального компьютера, контроллера или web-интерфейса. Принимаемая со спутников информация записывается во внутреннюю память приемника. Объем внутренней энергонезависимой памяти PrinCe i80 составляет 16 Гбайт (опционально 32 или 64 Гбайт). В PrinCe i80 установлены заменяемые Li-Ion аккумуляторы питания.
На боковой панели PrinCe i80 расположен жидкокристаллический дисплей с двумя светодиодными индикаторами (индикатор статуса спутников и индикатор передачи поправок) и две кнопки управления: кнопка питания для включения/выключения приемника и функциональная кнопка переключения. Опционально вместо жидкокристаллического дисплея с двумя светодиодными индикаторами на приборе могут быть установлены только светодиодные индикаторы статуса спутников, питания, передачи поправок, и индикатор записи данных.
В нижней части корпуса PrinCe i80 расположены следующие порты и разъемы:
-
- COM порт с семиштырьковым разъемом для подключения внешнего источника питания и вывода измеренной информации на персональный компьютер;
-
- порт USB с семиштырьковым разъемом для обмена данными с внешними носителями информации и установки встроенного программного обеспечения;
-
- порт с разъемом TNC для подключения внешней радиоантенны;
-
- отсек для аккумуляторов питания, внутри которого находится слот для установки SIM карты.

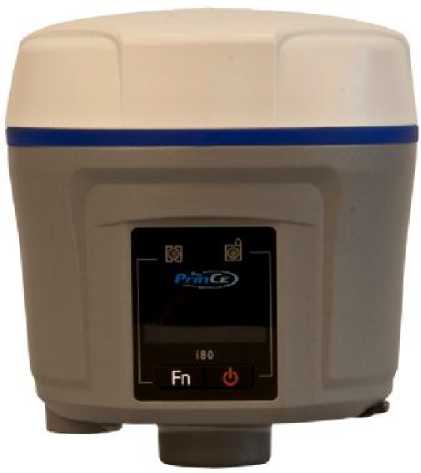

Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой PrinCe i80
Пломбирование крепёжных винтов корпуса приемника PrinCe i80 не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Таблица 2
Наименование характеристик |
Значение |
Тип приёмника |
Многочастотный, многосистемный |
Количество каналов |
220 |
Принимаемые сигналы |
GPS: L1C/A, L1C, L2C, L2E, L5 ГЛОНАСС: L1C/A, L1P, L2C/A, L2P, L3 Galileo: E1, E5A, E5B, E5AltBOC BeiDou: B1, В2 SBAS: WAAS, EGNOS, MSAS, QZSS, GAGAN, СДКМ |
Режимы измерений приращений координат |
«Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)» |
Тип антенны |
Встроенная, Внешняя**, модели A220GR, PrinCe Compact, Compact2, Geodetic |
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Статика»*, мм:
|
(2,5 + 0,5-10"6-D) (3,5 + 0,5-10"6-d) где D - измеряемое расстояние в мм |
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Быстрая статика», мм:
|
(5 + 1-10"6-D) (10,0 + 0,5-10"6-D) где D - измеряемое расстояние в мм |
Допускаемая средняя квадратическая погрешность измерений приращений координат в режимах «Кинематика» и «Кинематика в реальном времени (RTK)», мм:
|
(8+ 1-10"6-D) (15+ 1-10"6-D) где D - измеряемое расстояние в мм |
Источник электропитания: - напряжение, В |
Внутренний 7,4 |
Диапазон рабочих температур, °С |
от минус 45 до плюс 65 |
Г абаритные размеры, (Ш x В), мм |
124x140 |
Масса приёмника, не более, кг |
1,5 |
Лист № 4 Всего листов 5 * - указанные точности надежны и достижимы при устойчивом закреплении аппаратуры над пунктами, открытом небосводе, отсутствии электромагнитных помех и многолучевого распространения сигналов со спутников, а также хорошей конфигурации спутниковых группировок и нормальных атмосферных условиях. Следуя рекомендациям, необходимо отслеживание минимум 5 рабочих спутников. При наблюдении базовых линий свыше 30 км необходимо использование точных эфемерид спутников;
** - по требованию заказчика.
