Сведения о средстве измерений: 78688-20 Аппаратура геодезическая спутниковая

Номер по Госреестру СИ: 78688-20
78688-20 Аппаратура геодезическая спутниковая
(PrinCe i90)

Назначение средства измерений:
Аппаратура геодезическая спутниковая PrinCe i90 (далее - аппаратура) предназначена для измерений длин базисов при выполнении кадастровых и землеустроительных работ, создании планово-высотных обоснований, инженерно-геодезических изысканиях, создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах, а также в системе геодезического мониторинга.

сертификация программного обеспечения

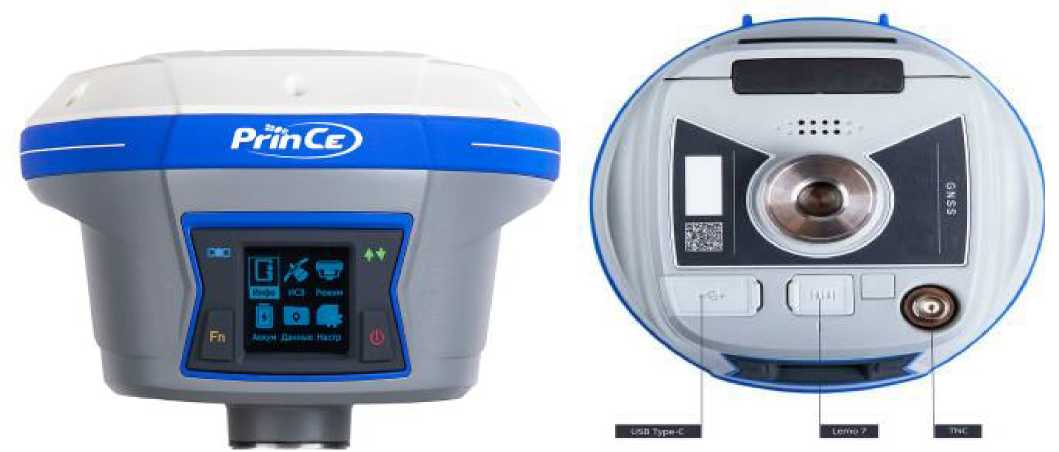

Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1

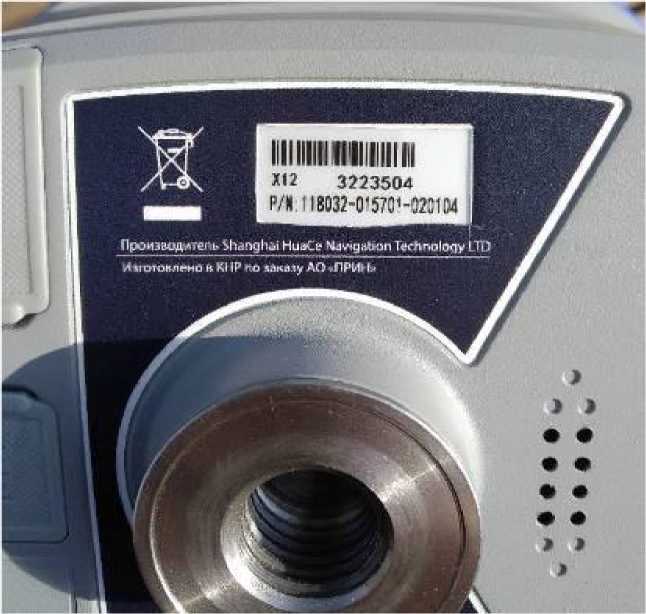

Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2

Общие сведения

Дата публикации - 27.08.2020
Срок свидетельства - 14.07.2025
Номер записи - 177813
ID в реестре СИ - 1380834
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модификация PrinCe i90, модификации нет, модель PrinCe i90, Без модификации, Аппаратура геодезическая спутниковая PrinCe i90, PrinCe i92 IMU UHF Kit, PrinCe i92, PrinCe i91 IMU UHF Kit, PrinCe i91, PrinCe i90 , PrinCe i90,, PrinCe i90 IMU UHF Kit, PrinCe i90 IMU, PrinCe i90, PrinCe i50, Prin Ce i90, i90, GPS приемник PrinCe i90, GNSS приемник i90, -,

Производитель

Изготовитель - Фирма "Shanghai HuaCe Navigation Technology Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 5880
Выдано извещений - 1
Кол-во периодических поверок - 3586
Кол-во средств измерений - 2921
Кол-во владельцев - 399
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 363 дн.

Приказы РСТ, где упоминается данный тип СИ

№1196 от 2020.07.14 ПРИКАЗ, об утверждении типов СИ 32 КИБ

Наличие аналогов СИ: Аппаратура геодезическая спутниковая (PrinCe i90)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
78688-20 Аппаратура геодезическая спутниковая (PrinCe i90)
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
73611-18 Приемники навигационные геодезической аппаратуры четырехчастотные ( -)
Акционерное общество «Конструкторское бюро навигационных систем»(АО «КБ НАВИС») (РОССИЯ г. Москва.)

Все средства измерений Акционерное общество «Конструкторское бюро навигационных систем»(АО «КБ НАВИС»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
43628-10
01.04.2015
GPS-приемники спутниковые геодезические, X20, X60
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
1 год
43656-10
01.04.2015
GNSS-приемники спутниковые геодезические, X90, X91
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
1 год
57828-14
22.07.2019
Аппаратура геодезическая спутниковая, PrinCe X900
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
1 год
57980-14
23.07.2019
Аппаратура геодезическая спутниковая, PrinCe N71
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
1 год
60551-15
06.05.2020
Аппаратура геодезическая спутниковая, PrinCe NRG1
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
МП
1 год
61944-15
23.10.2021
Аппаратура геодезическая спутниковая, PrinCe i80
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
МП
1 год
61945-15
23.10.2021
Аппаратура геодезическая спутниковая, PrinCe X91
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
МП
1 год
72764-18
16.10.2024
Аппаратура геодезическая спутниковая, PrinCe i70 Turbo, PrinCe i80 Air
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
МП
1 год
75443-19
02.07.2024
Аппаратура геодезическая спутниковая, PrinCe i50
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
МП
1 год
77243-20
30.01.2025
Системы мобильного сканирования, Alpha3D
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
МП
1 год
78688-20
14.07.2025
Аппаратура геодезическая спутниковая, PrinCe i90
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
МП
1 год

Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку. Статистика представлена в виде графиков и таблиц.

Бесплатный

Кто поверяет Приемники навигационные геодезической аппаратуры четырехчастотные ( -)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ГЕОМАСТЕР"
(РОСС RU.0001.310204)
  • -
  • PrinCe i90
  • PrinCe i91
  • PrinCe i92
  • Рrince i90
  • Prin Ce i90
  • 1394 418 237 1155 0 1259 211 1048
    ООО "ГЕОСТРОЙИЗЫСКАНИЯ"
    (RA.RU.312430)
  • PrinCe i90
  • 1 0 1 0 0 0 0
    ООО "РУСГЕОКОМ"
    (RA.RU.314065)
  • PrinCe i90
  • 295 66 87 208 0 238 85 153
    АО "СЕВ.-КАВ.АГП"
    (RA.RU.310625)
  • PrinCe i90
  • 4 0 4 0 2 0 2
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • PrinCe i90
  • модель PrinCe i90
  • нет модификации
  • PrinCe i90 IMU
  • модификация PrinCe i90
  • -
  • 397 30 85 223 0 260 68 192
    ООО "КВАЛИТЕСТ"
    (RA.RU.312469)
  • PrinCe i90
  • 27 26 1 0 26 26 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • PrinCe i90
  • 8 2 0 8 0 8 0 8
    АО «ВостСиб АГП»
    (RA.RU.312524)
  • PrinCe i50
  • PrinCe i90
  • 13 0 13 0 13 0 13
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Нет модификации
  • 8 1 0 8 1 8 0 8
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • Нет модификации
  • PrinCe i90
  • 1638 1389 157 0 403 332 45
    ФБУ "КРЫМСКИЙ ЦСМ"
    (RA.RU.310576)
    РСТ
  • Нет модификации
  • PrinCe i90
  • 6 1 0 6 0 6 0 6
    ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА"
    (РОСС RU.0001.310380)
  • PrinCe i90
  • PrinCe i90
  • 1259 325 90 1169 0 1059 44 1015
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)
    РСТ
  • PrinCe i90
  • -
  • 10 0 10 0 9 0 9
    ООО «ГСИ-СЕРВИС»
    (RA.RU.313415)
  • GNSS приемник i90
  • PrinCe i90
  • GPS приемник PrinCe i90
  • Аппаратура геодезическая спутниковая PrinCe i90
  • 246 83 0 246 0 21 0 21
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • Нет модификации
  • 38 18 0 38 0 33 0 33
    ГБУ "МОСГОРГЕОТРЕСТ"
    (RA.RU.311355)
  • PrinCe i90
  • 69 20 0 69 0 69 0 69
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • Нет модификации
  • 8 4 0 8 0 8 0 8
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • PrinCe i90
  • PrinCe i90 IMU UHF Kit
  • PrinCe i92 IMU UHF Kit
  • PrinCe i91 IMU UHF Kit
  • 273 41 190 83 0 87 24 63
    филиал «СевКавАГП» АО «Роскартография»
    (0234)
  • PrinCe i90
  • 8 0 8 0 3 0 3
    ФИЛИАЛ "БАЛТИЙСКОЕ АЭРОГЕОДЕЗИЧЕСКОЕ ПРЕДПРИЯТИЕ" АКЦИОНЕРНОГО ОБЩЕСТВА "РОСКАРТОГРАФИЯ"(ФИЛИАЛ "БАЛТ АГП" АО "РОСКАРТОГРАФИЯ")
  • PrinCe i90
  • 1 0 1 0 0 0 0
    ФБУ "КАМЧАТСКИЙ ЦСМ"
    (RA.RU.311296)
    РСТ
  • i90
  • 2 1 1 0 0 0 0
    ФБУ "КИРОВСКИЙ ЦСМ"
    (RA.RU.311362)
    РСТ
  • -
  • 2 0 2 0 1 0 1
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • Без модификации
  • PrinCe i90
  • 7 5 0 7 0 6 0 6
    ООО "ЦЕНТР МЕТРОЛОГИИ"
    (RA.RU.320058)
  • PrinCe i90
  • PrinCe i90,
  • 64 26 6 58 0 59 6 53
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • PrinCe i90
  • 4 0 4 0 4 0 4
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • PrinCe i90
  • 3 0 3 0 3 0 3
    Восточно-Сибирский филиал ФГУП "ВНИИФТРИ"
    (30002-13)
    РСТ
  • модификации нет
  • 12 6 0 12 0 6 0 6
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • PrinCe i90
  • Нет модификации
  • 33 23 0 33 0 33 0 33
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • Без модификации
  • PrinCe i90
  • 5 3 0 5 0 4 0 4
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • PrinCe i90
  • 2 2 0 2 0 2 0 2
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • нет модификации
  • PrinCe i90
  • 2 0 2 0 2 0 2
    ФИЛИАЛ ППК "РОСКАДАСТР" "СЕВЕРО-КАВКАЗСКОЕ АГП"
    (0234)
  • PrinCe i90
  • 15 6 0 15 0 9 0 9
    ФИЛИАЛ ППК "РОСКАДАСТР" "ВОСТОЧНО-СИБИРСКОЕ АГП"
    (0150)
  • PrinCe i90
  • 17 10 0 17 0 17 0 17
    ФИЛИАЛ ППК "РОСКАДАСТР" "БАЛТИЙСКОЕ АГП"
    (0263)
  • PrinCe i90
  • 1 1 0 1 0 0 0 0
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • -
  • PrinCe i90
  • 7 6 0 7 0 7 0 7
    ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ"
    (RA.RU.311500)
  • i90
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Приемники навигационные геодезической аппаратуры четырехчастотные ( -)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    9000 9451
    ФБУ УРАЛТЕСТ
    Свердловская область
    9901 9451

    Программное обеспечение

    Аппаратура      имеет      встроенное      микропрограммное      обеспечение

    «update_i90_v2.0.7_b20190617.bin» (далее - МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «LandStar 7». Для постобработки на ПК записанных данных используется ПО «CHC Geomatics Office 2».

    Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

    Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные(признаки)

    Значение

    Идентификационное наименование ПО

    update i90 v2.0.7

    b20190617.bin

    LandStar 7

    CHC Geomatics

    Office 2

    Номер версии (идентификационный номер ПО), не ниже

    2.0.7

    7.2.2.20180126

    2.1.0.699

    Цифровой идентификатор ПО

    E50790E0

    FB4DFF7C

    E1FF0B54

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой PrinCe i90

    Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2831

    Техническая документация «Shanghai Huace Navigation Technology Ltd», КНР

    Поверка

    Поверка

    осуществляется по документу МП АПМ 57-19 «Аппаратура геодезическая спутниковая PrinCe i90. Методика поверки», утверждённому ООО «Автопрогресс-М» «16» декабря 2019 г.

    Основные средства поверки:

    • - фазовый светодальномер (тахеометр) или эталонный базисный комплекс 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Росстандарта от 29.12.2018 г. №2831;

    • - рулетка измерительная металлическая UM3M (рег. № 67910-17).

    • - квадрант оптический КО-60М, ±120°, ПГ ±30” (рег. №26905-04).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    «Shanghai Huace Navigation Technology Ltd.», КНР
    Адрес: 201702, 599 Gaojing Road, Building C, Shanghai, China
    Тел./факс: +86 21 5426 0273
    E-mail: sales@chcnav.com

    Заявитель


    Акционерное общество «ПРИН» (АО «ПРИН»)
    ИНН 7712032661
    Адрес: 125080, г. Москва, Волоколамское шоссе, д. 4, корп. 26
    Тел./факс: +7 (495) 734-91-91
    E-mail: pm@prin.ru

    Испытательный центр

    Общество с ограниченной ответственностью «Автопрогресс-М»
    (ООО «Автопрогресс-М»)
    Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
    Тел.: +7 (495) 120-03-50
    E-mail: mfo@autoprogress-m.ru

    Аппаратура геодезическая спутниковая - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.

    Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.

    На лицевой панели располагается дисплей, используемый для просмотра и изменения настроек приемника, две функциональные кнопки и два светодиодных индикатора, отображающих состояния приема спутникового сигнала, передачи поправок. С тыльной стороны расположен отсек для двух аккумуляторных батарей. В отсеке находится слот для SIM-карты. В нижней части корпуса аппаратуры располагаются разъем TNC внешней УКВ радиоантенны, порт LEMO (7 контактов) - RS232, порт USB Type-C и втулка с резьбой %-11 для закрепления аппаратуры.

    Принимаемая со спутников информация записывается во внутреннюю память или память контроллера. Электропитание аппаратуры осуществляется от съёмных Li-Ion аккумуляторов.

    Аппаратура оснащена модулями беспроводных сетей Wi-Fi и Bluetooth, модулем NFC, портом USB type-C, последовательным портом RS-232, GSM и УКВ модемами. Аппаратура геодезическая спутниковая PrinCe i90 имеет функцию, которая позволяет отображать и использовать данные о наклоне и ориентации прибора в пространстве в режиме «ровер» аппаратурой, установленной на вехе. Функционал датчиков инерциальной системы (акселерометры, гироскопы) доступен после включения аппаратуры и не использует при вычислениях данные об электромагнитном поле.

    Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1, L2, L2C, L5; GLONASS: L1, L2, L3; Galileo: E1, E5A, E5B, E6; Beidou: B1, B2, B3; QZSS: L1, L2, L2C, L5; SBAS: L1.

    Общий вид аппаратуры представлен на рисунках 1 - 2.

    Общий вид маркировочной таблички приведена на рисунке 3.

    Внешний вид. Приемники навигационные геодезической аппаратуры четырехчастотные ( -), http://oei-analitika.ru

    Рисунок 1 - Общий вид аппаратуры со стороны Рисунок 2 - Общий вид аппаратуры со

    лицевой панели                      стороны нижней части корпуса

    Внешний вид. Приемники навигационные геодезической аппаратуры четырехчастотные ( -), http://oei-analitika.ru

    Рисунок 3 - Общий вид маркировочной таблички

    В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.


    Таблица 4 -

    Наименование

    Обозначение

    Количество.

    Аппаратура геодезическая спутниковая PrinCe i90

    -

    1 шт.

    Антенна радио

    2004-020-012

    1 шт.

    Внутренняя батарея

    2004-050-053

    2 шт.

    Устройство зарядное

    2004-050-030

    1 шт.

    Кабель питания (Клещи-Jack)

    2004-030-054

    1 шт.

    Кабель USB A - USB type C

    2004-030-103

    1 шт.

    Пластина для измерения высоты приёмника

    2004-030-042

    1 шт.

    Рулетка (3 м)

    2004-030-037

    1 шт.

    Кейс

    2004-060-049

    1 шт.

    Методика поверки

    МП АПМ 57-19

    1 экз.

    Руководство по эксплуатации на русском языке

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений длины базиса, м

    от 0 до 30000

    Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм:

    • - «Статика», «Быстрая статика», мм:

    • - в плане

    • - по высоте

    • - «Кинематика» и «Кинематика в реальном времени (RTK)», мм:

    • - в плане

    • - по высоте

    • - «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, мм*:

    • - в плане

    • - по высоте

    • - «Дифференциальный кодовый (DGPS)», мм:

    • - в плане

    • - по высоте

    ±2^(2,5+0,5-106-D)

    ±2<5,0+0,5-106-d)

    ±2^(8+1-106-D) ±2^(15+1-106-D)

    ±2^(13+1-106-D+0,7-a) ±2<18+1-106-D+0,7-a)

    ±2^(250+1-106-D) ±2^(500+1-10"6-D), где D - измеряемое расстояние в мм, a -угол наклона аппаратуры в градусах

    Наименование характеристики

    Значение

    Диапазон измерений длины базиса, м

    от 0 до 30000

    Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме, мм:

    • - «Статика», «Быстрая статика», мм:

    • - в плане

    • - по высоте

    • - «Кинематика» и «Кинематика в реальном времени (RTK)», мм:

    • - в плане

    • - по высоте

    • - «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, мм*:

    • - в плане

    • - по высоте

    • - «Дифференциальный кодовый (DGPS)», мм:

    • - в плане

    • - по высоте

    2,5+0,5-10-6-D 5,0+0,5-10-6-D

    8+1-10-6-D 15+1-10-6-D

    13+1-10-6-D+0,7-a 18+1-10-6-D+0,7-a

    250+1-10-6-D 500+1- 10-6-D, где D - измеряемое расстояние в мм, a -угол наклона аппаратуры в градусах

    * - допускается наклон от 0 до 85 °

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Тип приёмника

    Многочастотный, многосистемный

    Количество каналов

    624

    336*

    Режимы измерений

    «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGPS)»

    Тип антенны

    Встроенная

    Напряжение источника питания постоянного тока, В

    • - внешнего

    • - внутреннего

    от 9 до 28

    7,4

    от 9 до 28

    7,4

    Диапазон рабочих температур, °С

    от -45 до +75

    от -45 до +75

    Габаритные размеры, (ДхШхВ), мм, не более

    159x150x111

    159x150x111

    Масса, кг, не более

    1,25

    1,25

    * - по заказу потребителя


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
