Номер по Госреестру СИ: 57980-14
57980-14 Аппаратура геодезическая спутниковая
(PrinCe N71)
Назначение средства измерений:
Аппаратура геодезическая спутниковая PrinCe N71 предназначена для измерения координат точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

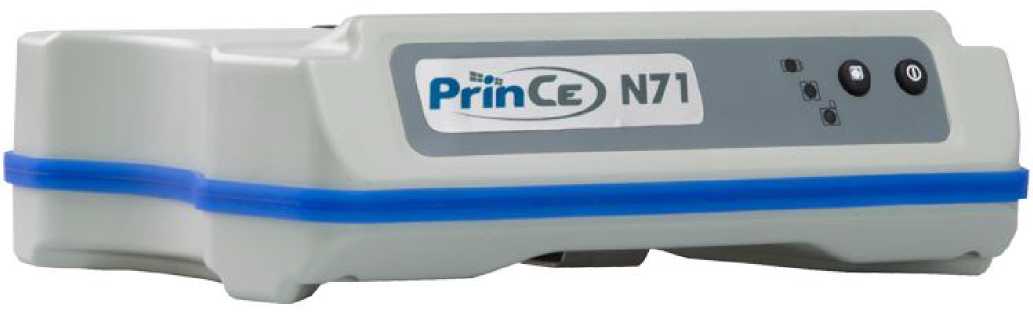

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Программное обеспечение
Аппаратура геодезическая спутниковая PrinCe N71 имеет встроенное ПО «МПО 7.2с», ПО контроллера «LandStar 6», а также ПО «CHC Geomatics Office (CGO)», устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Лист № 2 Всего листов 4 Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
МПО 7.2с |
UpDate-N71-E-7.2c- 140115.exe |
7.2c |
4D3DA81B |
CRC32 |
LandStar 6 |
LandStar.exe |
6.0.4343.1404 2022 |
DD4527D9 |
CRC32 |
CHC Geomatics Office (CGO) |
CGO.exe |
1.0.2 |
08412F3 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой PrinCe N71.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Аппаратура геодезическая спутниковая PrinCe N71. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой PrinCe N71-
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
-
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.. .75000 м».
-
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
-
4. Техническая документация «Shanghai HuaCe Navigation Technology Ltd», КНР.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
-
- осуществление геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.3; 5.2).
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
-
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Изготовитель
«Shanghai HuaCe Navigation Technology Ltd.», КНРC311, NO. 599 GAO JING ROAD, QING PU DISTRICT, SHANGHAI 210702, CHINA
Тел.: +86 21 54260273, Факс: +86 21 64950963
E-mail: sales@chcnav.com
Заявитель
ЗАО «ПРИН»РФ, 125993, г. Москва, ГСП-3, А-80, "МАИ", Волоколамское ш., 4
Тел.: +7 (495) 734-91-91, Факс: +7 (495) 626-97-79
E-mail: info@prin.ru
Лист № 4 Всего листов 4
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая PrinCe N71 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая PrinCe N71 представляет собой пластиковый, прорезиненный корпус, вмещающий в себя приёмник, управление которым осуществляется с помощью персонального компьютера или контроллера. Принимаемая со спутников информация записывается во внутреннюю память.
На передней панели аппаратуры геодезической спутниковой PrinCe N71 расположены кнопка питания и кнопка переключения, а также светодиодные индикаторы статуса спутников, питания и поправок.
Аппаратура геодезическая спутниковая PrinCe N71 оснащена следующими портами:
-
- 1 порт 1 LEMO 10 pin для связи с персональным компьютером или контроллером, а так же для подключения внешнего источника питания;
-
- 1 TNC-разъем для подключения радиоантенны;
-
- 1 TNC-разъем для подключения спутниковой геодезической антенны;
-
- 1 разъем для подключения антенны GPRS;
-
- 1 порт LAN c разъемом RJ45 для подключения приемника к персональному
компьютеру или локальной сети;
- 1 гнездо установки SIM-карты для обеспечения GSM/GPRS-соединения.
Внешний вид аппаратуры геодезической спутниковой PrinCe N71
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой PrinCe N71 не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Наименование характеристик |
Значение |
Тип приёмника: |
Многочастотный, многосистемный |
Количество каналов: |
220 |
Принимаемые сигналы: |
GPS: L1C/A, L1C, L2C, L2E, L5 ГЛОНАСС: L1C/A, L1P, L2C/A, L2P, L3 Galileo: E1, E5A, E5B BeiDou: B1, В2 SBAS: WAAS, EGNOS, MSAS |
Режимы измерений: |
«Статика», «Быстрая статика» «Кинематика», «Кинематика в реальном времени (RTK)» |
Тип антенны: |
Внешняя |
Допускаемая средняя квадратическая погрешность измерений в режиме «Статика» и «Быстрая статика», мм:
|
3 + 0,5-10"6-D 5 + 0,5-10"6-D где D - измеряемое расстояние в мм |
Допускаемая средняя квадратическая погрешность измерений в режимах «Кинематика» и «Кинематика в реальном времени (RTK)», мм:
|
8 + 1-10"6-D 15 + 2-10"6-D где D - измеряемое расстояние в мм |
Источник электропитания: - напряжение, В |
Внешний: 9 - 18 |
Диапазон рабочих температур, °С: |
от минус 30 до плюс 65 |
Габаритные размеры, (Д х Ш x В), мм |
195 x 145 x 51 |
Масса приёмника, не более, кг: |
1,35 |
Лист № 3 Всего листов 4
