Номер по Госреестру СИ: 61945-15
61945-15 Аппаратура геодезическая спутниковая
(PrinCe X91)
Назначение средства измерений:
Аппаратура геодезическая спутниковая PrinCe X91 предназначена для измерений координат (приращений координат) точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Программное обеспечение
Аппаратура геодезическая спутниковая PrinCe X91 имеет встроенное ПО «МПО», ПО контроллера «LandStar», а также ПО «CHC Geomatics Office (CGO)», устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
МПО |
LandStar |
CHC Geomatics Office (CGO) |
Номер версии (идентификационный номер ПО), не ниже |
8.18 |
6.1.0.6596 |
1.0.3 |
Цифровой идентификатор ПО |
6DAFF7EC |
7086ACCA |
264B05B7 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 -2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой PrinCe X91.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документах «Аппаратура геодезическая спутниковая PrinCe X91. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой PrinCe X91-
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
-
2. ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
-
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
-
4. Техническая документация «Shanghai HuaCe Navigation Technology Ltd», КНР.
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.750-2011.
Изготовитель
«Shanghai HuaCe Navigation Technology Ltd», КНРC311, NO. 599 GAOJING ROAD, QINGPU DISTRICT, SHANGHAI 201702, CHINA
Тел.: +64 3 940 4400; Факс: +64 3 940 4411
E-mail: support@chcnav.com
Заявитель
ЗАО «ПРИН»РФ, 125080, г. Москва, Волоколамское шоссе, д. 4, корп. 26.
Тел./Факс: +7 (495) 734-91-91
E-mail: info@prin.ru
Испытательный центр
ООО «Автопрогресс-М»125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая PrinCe X91 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая PrinCe X91 представляет собой пластиковый прорезиненный корпус, который может вмещать в себя спутниковую геодезическую антенну и приёмник, и управление которым осуществляется с помощью персонального компьютера или контроллера. Принимаемая со спутников информация записывается во внутреннюю память.
На передней панели аппаратуры геодезической спутниковой PrinCe X91 расположены кнопка питания и кнопка переключения, а также светодиодные индикаторы статуса спутников, питания, поправок и записи данных. В нижней части корпуса аппаратуры геодезической спутниковой PrinCe X91 расположен отсек для съёмного аккумулятора.
Аппаратура геодезическая спутниковая PrinCe X91 оснащена следующими портами:
-
- 1 LEMO порт RS-232 / USB с десятиштырьковым разъёмом для связи с персональным компьютером или контроллером, а также для подключения внешнего источника питания;
-
- 1 TNC-разъем для подключения радиоантенны;
-
- 1 TNC разъем для подключения спутниковой геодезической антенны (для приёмников с внешней антенной);
-
- 1 гнездо установки SIM-карты для обеспечения GSM/GPRS-соединения.

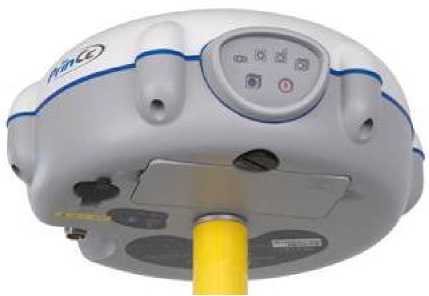

Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой PrinCe X91
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой PrinCe X91 не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Таблица 3
Наименование |
Количество, ед. |
Аппаратура геодезическая спутниковая PrinCe X91 |
1 |
Радиоантенна |
1 |
ПК-кабель |
1 |
Аккумулятор для PrinCe X91 |
2 |
Зарядное устройство для аккумуляторов PrinCe X91 |
1 |
Компакт-диск с ПО и документацией |
1 |
Руководство по эксплуатации на русском языке |
1 |
Внешняя антенна* (A220GR или PrinCe Compact или PrinCe Compact2 или PrinCe Geodetic) |
1 |
* - по требованию заказчика.
Таблица 2
Наименование характеристик |
Значение характеристики |
Тип приёмника |
Многочастотный, многосистемный |
Количество каналов |
220 |
Принимаемые сигналы |
GPS: L1, L2, L2C, L5 ГЛОНАСС: L1, L2, L3 Galileo: E1, E5A, E5B BeiDou: B1, В2 SBAS: WAAS, EGNOS, MSAS, QZSS, СДКМ |
Режимы измерений приращений координат |
«Статика», «Кинематика», «Кинематика в реальном времени (RTK)» |
Тип антенны |
Внутренняя Внешняя*, модели A220GR, PrinCe Compact, PrinCe Compact2, PrinCe Geodetic |
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Статика», мм:
|
(3,0 + 0,5-10"6-D) (5,0 + 0,5-10"6-d) где D - измеряемое расстояние в мм |
Наименование характеристик |
Значение характеристики |
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Кинематика» и «Кинематика в реальном времени (RTK)», мм:
|
(8 + 1-10-6-D) (15 + 1-10-6-D) где D - измеряемое расстояние в мм |
Источник электропитания:
|
Внутренний - 7,4 Внешний - 9 - 18 Внутренний - 3,4 |
Диапазон рабочих температур, °С |
от минус 45 до плюс 65 |
Г абаритные размеры, (Д х В), мм, не более |
180 х 80 |
Масса приёмника, кг, не более |
1,35 |
* - по требованию заказчика.
