Сведения о средстве измерений: 57828-14 Аппаратура геодезическая спутниковая

Номер по Госреестру СИ: 57828-14
57828-14 Аппаратура геодезическая спутниковая
(PrinCe X900)

Назначение средства измерений:
Аппаратура геодезическая спутниковая PrinCe X900 предназначена для измерения координат точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

сертификация программного обеспечения

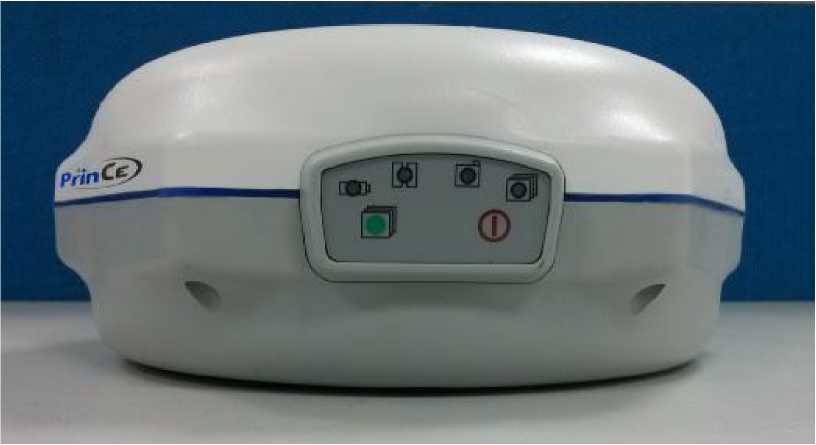

Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 22.07.2019
Номер записи - 148351
ID в реестре СИ - 370751
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Нет модификации, нет данных, нет, модель Trimble R8s, модель PrinCE x900, Аппаратура спутниковая геодезическая PrinCe X900, Аппаратура геодезическая спутниковая PrinCe X900, Аппаратура геодезическая спутниковая PribCe X900, Аппаратура геодезическая спутниковая PrinCe X900, X900, PrinCE X900 Satel kit, PrinCe X900, 955858, -,

Производитель

Изготовитель - Фирма "Shanghai HuaCe Navigation Technology Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 553
Выдано извещений - 4
Кол-во периодических поверок - 246
Кол-во средств измерений - 165
Кол-во владельцев - 78
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Аппаратура геодезическая спутниковая (PrinCe X900)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Shanghai HuaCe Navigation Technology Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
43628-10
01.04.2015
GPS-приемники спутниковые геодезические, X20, X60
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
1 год
43656-10
01.04.2015
GNSS-приемники спутниковые геодезические, X90, X91
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
1 год
57828-14
22.07.2019
Аппаратура геодезическая спутниковая, PrinCe X900
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
1 год
57980-14
23.07.2019
Аппаратура геодезическая спутниковая, PrinCe N71
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
1 год
60551-15
06.05.2020
Аппаратура геодезическая спутниковая, PrinCe NRG1
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
МП
1 год
61944-15
23.10.2021
Аппаратура геодезическая спутниковая, PrinCe i80
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
МП
1 год
61945-15
23.10.2021
Аппаратура геодезическая спутниковая, PrinCe X91
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
МП
1 год
72764-18
16.10.2024
Аппаратура геодезическая спутниковая, PrinCe i70 Turbo, PrinCe i80 Air
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
МП
1 год
75443-19
02.07.2024
Аппаратура геодезическая спутниковая, PrinCe i50
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
МП
1 год
77243-20
30.01.2025
Системы мобильного сканирования, Alpha3D
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
МП
1 год
78688-20
14.07.2025
Аппаратура геодезическая спутниковая, PrinCe i90
Фирма "Shanghai HuaCe Navigation Technology Ltd." (КИТАЙ )
ОТ
МП
1 год

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Аппаратура геодезическая спутниковая (PrinCe X900)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ГЕОМАСТЕР"
(РОСС RU.0001.310204)
  • -
  • PrinCe X900
  • 97 4 1 93 0 72 1 71
    ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА"
    (РОСС RU.0001.310380)
  • 2 0 0 0 0 0 0
    ООО "ГЕОСТРОЙИЗЫСКАНИЯ"
    (RA.RU.312430)
  • Аппаратура геодезическая спутниковая PribCe X900
  • 1 0 0 0 0 0 0
    ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • 1 0 1 0 0 0 0
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • PrinCe X900
  • Нет модификации
  • X900
  • модель PrinCE x900
  • модель Trimble R8s
  • 62 0 39 0 32 0 32
    ООО "КВАЛИТЕСТ"
    (RA.RU.312469)
  • Нет модификации
  • X900
  • 3 0 1 2 1 0 1
    ООО "ГЕОМАСТЕР"
    (РОСС RU.0001.310204)
  • 23 0 0 0 0 0 0
    ООО "КВАЛИТЕСТ"
    (RA.RU.312469)
  • PrinCe X900
  • 2 0 0 0 0 0 0
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • Нет модификации
  • PrinCe X900
  • 79 1 0 52 2 22 0 18
    ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА"
    (РОСС RU.0001.310380)
  • PrinCe X900
  • нет
  • 955858
  • 62 4 0 57 0 44 0 44
    ФГУП "Северо-Кавказкое аэрогеодезическое предприятие"
    (RA.RU.310625)
  • нет данных
  • 1 0 0 0 0 0 0
    ООО "Компания "Интер-Гео"
    (РОСС RU.0001.310018)
  • PrinCE X900 Satel kit
  • 2 0 0 0 0 0 0
    ООО "Центр испытаний и поверки средств измерений НАВГЕОТЕХ - ДИАГНОСТИКА"
    (РОСС RU.0001.310380)
  • PrinCe X900
  • 3 0 0 0 0 0 0
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • Аппаратура геодезическая спутниковая PrinCe X900
  • Аппаратура геодезическая спутниковая PrinCe X900
  • PrinCe X900
  • Аппаратура спутниковая геодезическая PrinCe X900
  • 86 0 0 0 0 0 0
    СГУГИТ
    (RA.RU.311286)
  • PrinCe X900
  • 6 0 0 0 0 0 0
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • PrinCe X900
  • 120 0 0 0 0 0 0
    ООО «ГСИ-СЕРВИС»
    (RA.RU.313415)
  • PrinCe X900
  • 2 0 2 0 0 0 0
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1

    Стоимость поверки Аппаратура геодезическая спутниковая (PrinCe X900)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Аппаратура геодезическая спутниковая PrinCe X900 имеет встроенное ПО «МПО 8.13», ПО контроллера «LandStar 6», а также ПО «CHC Geomatics Office (CGO)», устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.

    Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

    Идентификационные данные программного обеспечения:

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии программного обеспечения, не ниже

    Цифровой идентификатор программного обеспечения

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    МПО 8.13

    UpDate_8.13_2014_03_26.exe

    8.13

    B8D9E165

    CRC32

    LandStar 6

    LandStar.exe

    6.0.4343.1404

    2022

    DD4527D9

    CRC32

    CHC Geomatics Office (CGO)

    CGO.exe

    1.0.2

    08412F3

    CRC32

    Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой PrinCe X900.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений Методика измерений приведена в документе «Аппаратура геодезическая спутниковая PrinCe X900. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой PrinCe X900
    • 1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».

    • 2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.. .75000 м».

    • 3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».

    • 4. Техническая документация «Shanghai HuaCe Navigation Technology Ltd», КНР.

    Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений

    • - осуществление геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.3; 5.2).

    Поверка

    Поверка осуществляется в соответствии с МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

    Перечень основного оборудования, необходимого для поверки:

    • - эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.


    Изготовитель

    «Shanghai HuaCe Navigation Technology Ltd», КНР C311, NO. 599 GAO JING ROAD, QING PU DISTRICT, SHANGHAI 210702, CHINA Тел.: +86 21 54260273, Факс: +86 21 64950963 E-mail: sales@chcnav.com

    Заявитель

    ЗАО «ПРИН»
    РФ, 125993, г. Москва, ГСП-3, А-80, "МАИ", Волоколамское ш., 4 Тел.: +7 (495) 734-91-91, Факс: +7 (495) 626-97-79
    E-mail: info@prin.ru

    Испытательный центр

    ГЦИ СИ ООО «Автопрогресс-М» 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512 E-mail: info@autoprogress-m.ru

    Аппаратура геодезическая спутниковая PrinCe X900 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.

    Конструктивно аппаратура геодезическая спутниковая PrinCe X900 представляет собой пластиковый, прорезиненный корпус, который может вмещать в себя спутниковую геодезическую антенну и приёмник, управление которым осуществляется с помощью персонального компьютера или контроллера. Принимаемая со спутников информация записывается во внутреннюю память.

    На передней панели аппаратуры геодезической спутниковой PrinCe X900 расположены кнопка питания и кнопка переключения, а также светодиодные индикаторы статуса спутников, питания, поправок, и индикатор записи данных. В нижней части корпуса аппаратуры геодезической спутниковой PrinCe X900 расположен отсек для съемного аккумулятора.

    Аппаратура геодезическая спутниковая PrinCe X900 оснащена следующими портами:

    • - 1 LEMO порт RS-232 с десятиштырьковым разъёмом для связи с персональным компьютером или контроллером, а так же для подключения внешнего источника питания;

    • - 1 TNC-разъем для подключения радиоантенны;

    • - 1 TNC-разъем для подключения спутниковой геодезической антенны (для приемников с внешней антенной);

    • - 1 гнездо установки SIM-карты для обеспечения GSM/GPRS-соединения.

      Внешний вид. Аппаратура геодезическая спутниковая (PrinCe X900), http://oei-analitika.ru

    Внешний вид аппаратуры геодезической спутниковой PrinCe X900

    Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой PrinCe X900 не производится, все внутренние крепежные винты залиты пломбирующим лаком.

    Лист № 2 Всего листов 4

    Наименование

    Количество, ед.

    Аппаратура геодезическая спутниковая PrinCe X900

    1

    Радиоантенна

    1

    ПК-кабель

    1

    Кабель внешнего питания

    1

    Аккумулятор для PrinCe X900

    2

    Зарядное устройство для аккумуляторов PrinCe X900

    1

    Адаптер питания со шнуром

    1

    Трегер с адаптером***

    1

    Переходник для трегера***

    1

    USB-кабель для передачи данных из контроллера*

    1

    Зарядное устройство и адаптер для контроллера*

    1

    Аккумулятор для контроллера*

    2

    Веха 2 м**

    1

    Веха 40 см

    1

    Кронштейн для крепления контроллера на веху**

    1

    Рулетка***

    1

    Руководство по эксплуатации ну русском языке

    1

    Транспортировочный кейс для PrinCe X900

    1

    Транспортировочный кейс для вехи и антенны**

    1

    Компакт-диск с ПО и документацией

    1

    Контроллер*

    1

    Карта памяти*

    1

    Внешняя антенна A220GR*

    1

    * - по требованию заказчика ;

    - в комплекте для работы в режиме ровера ;

    * - в комплекте для работы в режиме базовой станции .

    Лист № 4 Всего листов 4

    Наименование характеристик

    Значение

    Тип приёмника:

    Многочастотный, многосистемный

    Количество каналов:

    120

    Принимаемые сигналы:

    GPS: L1, L2, L2C, L5 ГЛОНАСС: L1, L2

    Galileo: E1, E5A, E5B BeiDou: B1, В2

    SBAS: WAAS, EGNOS, MSAS

    Режимы измерений:

    «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)»

    Тип антенны:

    Внутренняя

    Внешняя*, модели A220GR

    Допускаемая СКП измерений в режиме «Статика» и «Быстрая статика» мм:

    • - в плане

    • - по высоте

    (5 + 1-10-6-D)

    (10 + 1-10-6-D)

    где D - измеряемое расстояние в мм

    Наименование характеристик

    Значение

    Допускаемая СКП измерений в режиме «Кинематика» и «Кинематика в реальном времени (RTK)», мм:

    • - в плане

    • - по высоте

    (10 + 1-10-6-D)

    (20 + 1-10-6-d)

    где D - измеряемое расстояние в мм

    Источник электропитания:

    - напряжение, В

    Внутренний аккумулятор: 7,4

    Внешний аккумулятор: 9 - 18

    Диапазон рабочих температур, °С:

    от минус 40 до плюс 65

    Габаритные размеры, (Д х Ш х В), мм, не более:

    190 х 200 х 84

    Масса, кг, не более:

    1,4

    * - по требованию заказчика .


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
