Номер по Госреестру СИ: 74923-19
74923-19 Анализаторы состояния механизмов
(Leonova мод. Diamond и Emerald)
Назначение средства измерений:
Анализаторы состояния механизмов серии Leonova моделей Diamond и Emerald предназначены для измерений уровня, формы и спектрального состава сигналов виброускорения, акустических волн по методу SPM (Shock Pulse Method) и других физических величин, преобразованных первичными преобразователями в электрический сигнал.
Внешний вид.

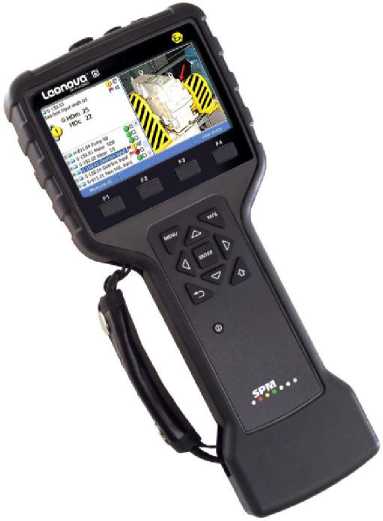

Анализаторы состояния механизмов
Рисунок № 1
Внешний вид.

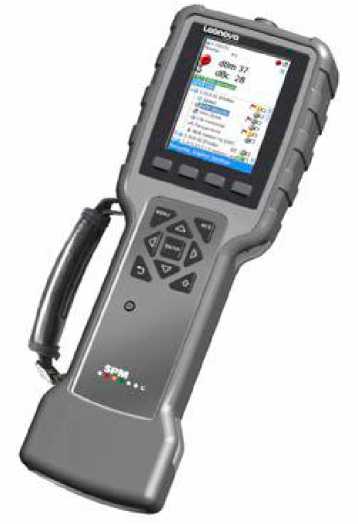

Анализаторы состояния механизмов
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 29.04.2024
Номер записи -
ID в реестре СИ - 582654
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модификация Diamond DIA305, модификация Diamond, Lеоnоva Diаmоnd, Leonova мод. Emerald, Leonova мод. Diamond, Leonova Diamond, Emerald IS, Emerald, Diamond IS, Diamond DIA500IS, Diamond DIA305, Diamond DIA300, Diamond 500IS, Diamond,
Производитель
Изготовитель - Фирма "SPM Instrument AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Статистика
Кол-во поверок - 96
Выдано извещений - 0
Кол-во периодических поверок - 31
Кол-во средств измерений - 17
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1015 от 2019.04.29 Пиказ об утверждении типов средств измерений
№735 от 2024.03.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Анализаторы состояния механизмов (Leonova мод. Diamond и Emerald)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SPM Instrument AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18741-06 01.09.2011 |
Аппаратура для мониторинга, SPM-CM Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18741-99 01.10.2004 |
Аппаратура для мониторинга, SPM-CM Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18742-06 01.09.2011 |
Тестеры ударных импульсов, SPM-T Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18742-99 01.10.2004 |
Тестеры ударных импульсов, SPM-T Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18743-06 01.09.2011 |
Анализаторы состояния машин, SPM-A Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18743-99 01.10.2004 |
Анализаторы состояния машин, SPM-A Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
32293-06 01.09.2011 |
Анализаторы состояния механизмов, Leonova Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
2 года | |
|
36177-07 01.12.2012 |
Установки калибровочные, CU-01 Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
46938-11 22.04.2021 |
Аппаратура для мониторинга, Intellinova Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
56064-13 27.12.2018 |
Анализаторы состояния механизмов, Leonova мод. Diamond, Emerald, Infinity Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
59492-14 13.11.2024 |
Акселерометры пьезоэлектрические, SLD Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
59493-14 13.11.2024 |
Преобразователи виброскорости, SLD Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
59495-14 24.12.2019 |
Акселерометры , SLD300 Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
61558-15 |
Преобразователи виброскорости, SLD733C Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
63521-16 28.03.2021 |
Датчики ударных импульсов, 4XXXX и TRAXX Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
63765-16 14.04.2021 |
Акселерометры , DuoTech Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
74923-19 29.04.2024 |
Анализаторы состояния механизмов, Leonova мод. Diamond и Emerald Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
87015-22 07.10.2027 |
Датчики ударных импульсов, SPM 4XXXX и SPM TRAXX Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
3 года |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Кто поверяет Анализаторы состояния механизмов (Leonova мод. Diamond и Emerald)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 42 | 4 | 31 | 11 | 0 | 34 | 25 | 9 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 35 | 23 | 7 | 0 | 35 | 23 | 7 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы состояния механизмов (Leonova мод. Diamond и Emerald)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы на анализаторе используется встроенное программное обеспечение (далее - ПО).
Встроенное ПО служит для передачи измерительных данных, поступающих от первичных преобразователей с целью визуализации, сбора, обработки и архивации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «низкий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MMI |
|
Номер версии (идентификационный номер) ПО |
не менее 8.01 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта анализатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам состояния механизмов серии Leonova моделей Diamond и EmeraldПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ 8.137-84 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении
ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть I. Общие требования
Техническая документация фирмы SPM Instument AB, Швеция
Поверка
Поверкаосуществляется по документу МП 2520-086-2018 «ГСИ. Анализаторы состояния механизмов серии Leonova моделей Diamond и Emerald. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 26 октября 2018 года.
Основные средства поверки:
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, рег. № 45344-10;
-
- установка калибровочная CU-01, рег. № 36177-07;
-
- измеритель параметров процессов FLUKE 789, рег. № 51190-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма SPM Instrument AB, Швеция
Адрес: Box 504, SE-645 25 Strangnas, Sweden
Телефон: +46 152 22500
Web-сайт: www.spminstrument.com
E-mail: info@spminstrument.se
Заявитель
Общество с ограниченной ответственностью «СПМ Инструмент» (ООО «СПМ Инструмент») ИНН 7841484899Адрес: 196084, г. Санкт-Петербург, ул. Новорощинская, д. 4, литер А, помещение 1-Н, № 792 Телефон (факс): (812) 622-01-04
Web-сайт: www.spminstrument.ru
E-mail: info@spminstrument.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип работы анализаторов состояния механизмов серии Leonova моделей Diamond и Emerald (далее - анализатор) основан на приеме, измерении, обработке и отображении электрических сигналов, поступающих от первичных преобразователей по соединительному кабелю (входящий в комплект дополнительных принадлежностей) на вход измерительного канала анализатора, в численной или графической форме.
Анализатор представляет собой портативный измерительно-вычислительный модуль в моноблочном исполнении. Анализатор имеет измерительные каналы, расположенные в верхней торцевой части корпуса, для подключения и работы с первичными преобразователями с нормированным выходом по току от 0 до 20 мА или от 4 до 20 мА (только для модели Diamond), по напряжению от 0 до 1 В или от 0 до10 В и канал с выходом стандарта IEPE.
Для отображения измеренных данных анализатор снабжен цветным ЖК-дисплеем. Управление осуществляется при помощи быстродействующей герметичной клавиатуры, расположенной на передней панели. В правой торцевой части корпуса имеется разъем mini-USB для подключения к персональному компьютеру различной конфигурации и разъем 3,5" для подключения наушников или гарнитуры с микрофоном.
Питание анализатора осуществляется от съемного литий-ионного аккумулятора емкостью 5200 мА^ч.
Анализаторы моделей Diamond и Emerald отличаются количеством измерительных каналов и эксплуатационными характеристиками. Помимо обычных моделей, анализаторы могут выпускаться взрывобезопасного исполнения (Diamond IS и Emerald IS).
Корпус анализатора сделан из АВС-пластика, поликарбоната и термопластичного каучука, обеспечивает степень защиты оболочки IP65 по ГОСТ 14254-2015.
Общий вид анализаторов состояния механизмов серии Leonova моделей Diamond и Emerald представлен на рисунке 1.
Пломбирование анализаторов не предусмотрено.
Leonova Diamond
Leonova Emerald
Рисунок 1 - Общий вид анализаторов состояния механизмов серии Leonova моделей Diamond и Emerald
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор состояния механизмов Leonova |
Исполнение по заказу |
1 шт. |
|
Комплект дополнительных принадлежностей* |
- |
1 компл. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 2520-086-2018 |
1 экз. |
|
* комплект дополнительных принадлежностей согласовывается с заказчиком и указывается в паспорте на изделие. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Diamond |
Emerald | |
|
Канал измерений вибрации | ||
|
Диапазон измерений виброускорения (СКЗ), м/с2 |
от 0,1 до 280 | |
|
Диапазон рабочих частот измерений, Гц |
от 0,1 до 20000 |
от 0,1 до 19995 |
|
Пределы допускаемой относительной погрешности измерений виброускорения, % |
±1,5 | |
|
Канал измерений ударных импульсов | ||
|
Диапазон измерений ударных импульсов (относительно 100 мм/с2 или 100 мкВ), дБ |
от -9 до +96 | |
|
Пределы допускаемой абсолютной погрешности измерений ударных импульсов, % |
±1 | |
|
Канал измерений аналоговых сигналов | ||
|
Диапазоны измерений постоянного напряжения, В |
от 0 до 1,0 от 0 до 10 | |
|
Диапазоны измерений постоянного тока, мА |
от 0 до 20 от 4 до 20 | |
|
Пределы допускаемой относительной приведенной погрешности измерений постоянного напряжения, % |
±2 | |
|
Пределы допускаемой относительной приведенной погрешности измерений постоянного тока, % |
±2 |
- |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Diamond |
Emerald | ||
|
Г абаритные размеры, (длина; ширина; высота), мм, не более |
297; 130; 69 |
306; 108; 71 | |
|
Масса, г, не более |
890 |
860 | |
|
1005* |
960* | ||
|
Напряжение питания, В, не более |
3,7 | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от |
-20 до +55 | |
|
Средняя наработка на отказ, ч |
3500 | ||
|
Средний срок службы, лет |
15 | ||
|
Маркировка взрывозащиты* |
POEx ia I Ma X 0Ex ia IIC T4 Ga X | ||
|
* для моделей Diamond IS и Emerald IS | |||
