Номер по Госреестру СИ: 87015-22
87015-22 Датчики ударных импульсов
(SPM 4XXXX и SPM TRAXX)
Назначение средства измерений:
Датчики ударных импульсов SPM 4XXXX и SPM TRAXX (далее - датчики) предназначены для измерений ударных ускорений сложной формы в виде затухающих колебаний на частоте установочного резонанса датчика.
Внешний вид.
Датчики ударных импульсов
Рисунок № 1
Внешний вид.
Датчики ударных импульсов
Рисунок № 2
Внешний вид.
Датчики ударных импульсов
Рисунок № 3
Внешний вид.
Датчики ударных импульсов
Рисунок № 4
Внешний вид.
Датчики ударных импульсов
Рисунок № 5
Внешний вид.
Датчики ударных импульсов
Рисунок № 6
Внешний вид.
Датчики ударных импульсов
Рисунок № 7
Знак утверждения типа
Знак утверждения типа наноситсяна лицевую сторону паспорта датчика типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Датчиков ударных импульсов серии 4XXXX и серии TRAXX» раздел 2 «Описание метода ударных импульсов».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Техническая документация фирмы «SPM Instrument AB», Швеция.
Фирма «SPM Instrument AB», Швеция
Адрес: Швеция, г. Стренгнес, SE-645 25, Box 504,
Телефон: + 46 15222500, факс. + 46 15215075, http://www.spminstrument.se
Изготовитель
Фирма «SPM Instrument AB», ШвецияАдрес: Швеция, г. Стренгнес, SE-645 25, Box 504,
Телефон: + 46 15222500, факс. + 46 15215075, http://www.spminstrument.se
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)ИНН 7809018702
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75, факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Правообладатель
Фирма «SPM Instrument AB», ШвецияАдрес: Швеция, г. Стренгнес, SE-645 25, Box 504,
Телефон: + 46 15222500, факс. + 46 15215075, http://www.spminstrument.se
Датчики являются преобразователями инерционного типа. Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, заключающегося в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на датчик. Датчики преобразуют упругие волны, возникающие в твёрдых средах, в высокочастотные затухающие электрические колебания на частоте установочного резонанса датчика (ударные импульсы). Пиковое значение и периодичность следования ударных импульсов пропорциональны энергии упругих волн, воспринимаемых датчиком, и периодичности их следования. Сигналы датчиков ударных импульсов используются для дальнейшей обработки измерительными модулями и приборами для измерения параметров ударных импульсов с целью анализа и диагностики технического состояния машин и механизмов.
Датчики ударных импульсов SPM выпускаются сериями 4ХХХХ и TRAXX. Датчики серии SPM 4ХХХХ выпускаются в следующих модификациях: 40ХХХ, 42ХХХ, 44ХХХ. Модификации различаются значением диапазона измерений, температурного диапазона применения, наличием или отсутствием встроенного согласующего устройства, встроенной цепи взрывозащиты, способом крепления, типом резьбы, габаритными размерами и массой.
Датчики модификации 40ХХХ представляют собой пьезоэлектрические датчики, допускающие длину кабеля не более 4-х метров. Для увеличения длины кабеля до 100 метров необходимо совместно с датчиками использовать внешнее согласующее устройство типа TMU-12.
К модификации 40ХХХ относятся следующие датчики:
-
- 40000 - шпилька датчика с резьбой М8 длиной 11 мм;
-
- 40001 - шпилька датчика с резьбой М8 удлинённая, 69 мм;
-
- 40010 - крепление датчика на клей;
-
- 40100 - шпилька датчика с резьбой UNC 5/16-18 длиной 11 мм;
-
- 40101 - шпилька датчика с резьбой UNC 5/16-18 удлинённая, 69 мм;
-
- 41225 - крепление датчика на шпильку-болт с резьбой М10 (вместо штатного болта);
-
- 41435 - крепление датчика на шпильку-болт с резьбой М12 (вместо штатного болта).
Датчики модификации 42ХХХ, представляют собой пьезоэлектрические датчики со встроенными согласующими устройствами и допускают длину кабеля до 100 метров. Диапазон рабочих температур датчиков составляет от минус 30 °С до 100 °С. Взрывозащищённая версия датчиков 42011 применяется только с барьером искрозащиты 14196. Диапазон рабочих температур датчиков взрывозащищённой версии составляет от минус 40 °С до 80 °С.
К модификации 42ХХХ относятся следующие датчики:
-
- 42000 - шпилька датчика с резьбой М8 длиной 11 мм;
-
- 42010 - крепление датчика на клей;
-
- 42011 - шпилька датчика с резьбой М8 длиной 11 мм (взрывозащищенное Ех исполнение);
-
- 42011М10 - шпилька датчика с резьбой М10 длиной 11 мм (взрывозащищенное Ех исполнение);
-
- 42111 - шпилька датчика с резьбой UNC 5/16-18 длиной 11 мм (взрывозащищенное Ех исполнение).
Датчики модификации 44ХХХ, представляют собой пьезоэлектрические датчики со встроенным идентификационным резистором для идентификации измерительным блоком и допускают длину кабеля до 100 метров. Диапазон рабочих температур датчиков составляет от минус 30 °С до 150 °С.
К модификации 44ХХХ относятся следующие датчики:
-
- 44000 - шпилька датчика с резьбой М8 длиной 11 мм;
-
- 44010 - крепление датчика на клей;
Датчики серии SPM TRAXX имеют байонетный замок для крепления датчика к болту-адаптеру и выпускаются в следующих модификациях: TRA30, TRA32, TRA35, TRA70, TRA76, TRA77. Модификации различаются значением температурного диапазона применения, наличием или отсутствием встроенного согласующего устройства, типом присоединительного разъема, габаритными размерами и массой.
Нанесение знака поверки и знака утверждения типа на датчики не предусмотрено.
Внешний вид датчиков приведен на рисунках 1-7.

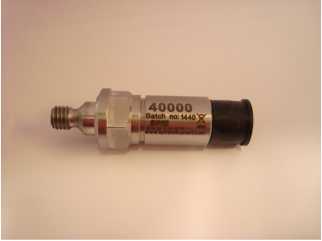

Рисунок 1 - Датчики серии 40000

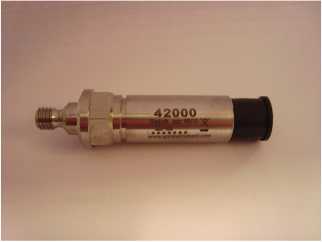

Рисунок 2 - Датчики серии 42000

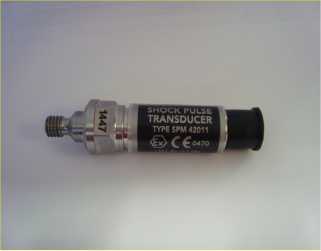

Рисунок 3 - Датчики серии 42011

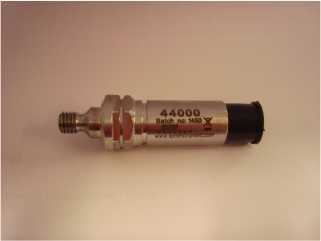

Рисунок 4 - Датчики серии 44000

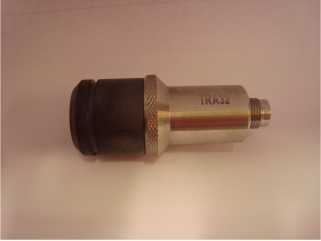

Рисунок 5 - Датчики серии TRA32

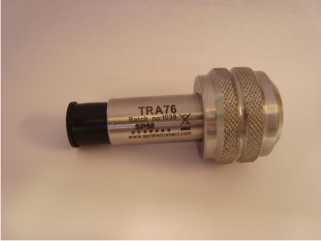

Рисунок 6 - Датчики серии TRA76

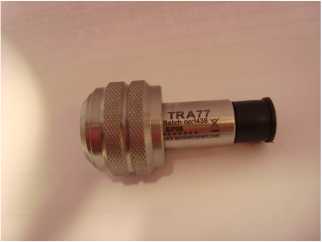

Рисунок 7 - Датчики серии TRA77
Таблица 3 - Комплектность датчиков
Наименование |
Обозначение |
Количество, шт./экз. |
Датчик ударных импульсов |
SPM 4XXXX и SPM TRAXX |
1 |
Паспорт |
— |
1 |
Руководство по эксплуатации (одно на поставляемую партию датчиков) |
C-SE.HA65.B.00002 |
1 |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для датчиков |
Опорное значение ускорения для измерения ударных импульсов при механическом возбуждении, мм/с2 |
100 |
Опорное значение напряжения для измерения ударных импульсов при электрическом возбуждении, мкВ |
100 |
Диапазон измерения ударных импульсов*), дБ |
от -19 до 99 |
*) для датчиков 42011/42111, дБ |
от -19 до 80 |
Продолжение таблицы 1
1 |
2 |
Пределы допускаемой погрешности измерения ударных импульсов, дБ |
±3 |
Номинальное пиковое значение сигнала ускорения датчиков ударных импульсов при возбуждении электрическим сигналом 96 дБ, дБ |
55 |
Частота установочного резонанса, кГ ц |
от 28 до 36 |
Относительный коэффициент затухания |
от 0,15 до 0,30 |
Момент силы затяжки датчиков, Нм |
15 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение для датчиков |
Диапазоны рабочих температур датчиков ударных импульсов, оС |
— |
- для датчиков модификации 40ХХХ и 44ХХХ |
от -30 до +150 |
- для датчиков модификации 42ХХХ и серии TRAXX |
от -30 до +100 |
- для датчиков 42011 |
от -40 до +80 |
Масса датчиков, г |
от 55 до 75 |
Габаритные размеры датчиков, мм, не более |
032x123 |
Степень защиты |
IP67 |
Маркировка взрывозащиты |
POEx ia I Ma X 0Ex ia IIC T4 Ga X Ex ia IIIC Т500 81 оС Da Х |
