Сведения о средстве измерений: 56064-13 Анализаторы состояния механизмов

Номер по Госреестру СИ: 56064-13
56064-13 Анализаторы состояния механизмов
(Leonova мод. Diamond, Emerald, Infinity)

Назначение средства измерений:
Анализаторы состояния механизмов серии Leonova моделей Diamond, Emerald, Infinity (далее анализаторы) предназначены для измерений характеристик вибрации (среднеквадратического значения (СКЗ) виброскорости), мониторинга и вибродиагностики состояния узлов и агрегатов роторных механизмов, подшипников качения (методом измерения ударных импульсов), измерения частоты вращения валов и температуры. Анализаторы позволяют измерять не-соосность, проводить балансировку и центровку сопрягаемых валов вращающихся механизмов.

Внешний вид. Анализаторы состояния механизмов, http://oei-analitika.ru рисунок № 1

Внешний вид.
Анализаторы состояния механизмов
Рисунок № 1

Внешний вид. Анализаторы состояния механизмов, http://oei-analitika.ru рисунок № 2

Внешний вид.
Анализаторы состояния механизмов
Рисунок № 2

Внешний вид. Анализаторы состояния механизмов, http://oei-analitika.ru рисунок № 3

Внешний вид.
Анализаторы состояния механизмов
Рисунок № 3

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 27.12.2018
Номер записи - 146322
ID в реестре СИ - 368722
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Без модификации, Leonova мод.Infinity, Leonova мод.Emerald, Leonova мод.Diamond, Leonova мод. Infinity, Leonova мод. Emerald, Leonova мод. Diamond, Emerald, Infinity, Leonova мод. Diamond, Leonova мод. Infinity, Leonova Infinity, Leonova Emerald, Leonova Diamond, Leonova (мод. Emerald), Leonova (мод. Diamond), Infinitу, Infinity, Emerald, Diamond, .,

Производитель

Изготовитель - Фирма "SPM Instrument AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

ET_4 Государственные первичные эталоны РФ

Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.

Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.

График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.

"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.

График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:

Наименование организации-держателя эталона
Количество эталонов
Количество видов измерений
Количество ГПЭ
Кол-во ГПСЭ
Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
Перечень видов измерений эталонов, принадлежащих метрологическому институту

Бесплатный

Статистика

Кол-во поверок - 175
Выдано извещений - 3
Кол-во периодических поверок - 107
Кол-во средств измерений - 54
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 9971 дн.

Приказы РСТ, где упоминается данный тип СИ

№1528 от 2013.12.26 Об утверждении типов средств измерений (регистрационный номер в Гос.реестре СИ 56047-13 по 56061-13,29748-13,56062-13 по 56066-13,19552-13,56067-13 по 56092-13,39055-13,38899-13,56093-12 по 56095-13,56102-13 по 56126-13,39093-13,8678-13)

№1596 от 2017.07.20 О переоформлении свидетельства об утверждении типа средства измерений № 56064 "Мерники металлические технические МТ"

№1614 от 2017.07.25 О внесении изменений в Приказ Федерального агентства по техническому регулированию и метрологии от 20 июля 2017 г. № 1596 "О переоформлении свидетельства об утверждении типа средства измерений № 56064 "Мерники металлические технические МТ"

№2767 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Аттракционы и другие устройства для развлечений" (ТК 427)

Наличие аналогов СИ: Анализаторы состояния механизмов (Leonova мод. Diamond, Emerald, Infinity)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "SPM Instrument AB"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
18741-06 01.09.2011	Аппаратура для мониторинга, SPM-CM Фирма "SPM Instrument AB" (ШВЕЦИЯ )		1 год
18741-99 01.10.2004	Аппаратура для мониторинга, SPM-CM Фирма "SPM Instrument AB" (ШВЕЦИЯ )		1 год
18742-06 01.09.2011	Тестеры ударных импульсов, SPM-T Фирма "SPM Instrument AB" (ШВЕЦИЯ )		1 год
18742-99 01.10.2004	Тестеры ударных импульсов, SPM-T Фирма "SPM Instrument AB" (ШВЕЦИЯ )		1 год
18743-06 01.09.2011	Анализаторы состояния машин, SPM-A Фирма "SPM Instrument AB" (ШВЕЦИЯ )		1 год
18743-99 01.10.2004	Анализаторы состояния машин, SPM-A Фирма "SPM Instrument AB" (ШВЕЦИЯ )		1 год
32293-06 01.09.2011	Анализаторы состояния механизмов, Leonova Фирма "SPM Instrument AB" (ШВЕЦИЯ )		2 года
36177-07 01.12.2012	Установки калибровочные, CU-01 Фирма "SPM Instrument AB" (ШВЕЦИЯ )		1 год
46938-11 22.04.2021	Аппаратура для мониторинга, Intellinova Фирма "SPM Instrument AB" (ШВЕЦИЯ )	ОТ	1 год
56064-13 27.12.2018	Анализаторы состояния механизмов, Leonova мод. Diamond, Emerald, Infinity Фирма "SPM Instrument AB" (ШВЕЦИЯ )	ОТ	1 год
59492-14 13.11.2029	Акселерометры пьезоэлектрические, SLD Фирма "SPM Instrument AB" (ШВЕЦИЯ )	ОТ	3 года
59493-14 13.11.2029	Преобразователи виброскорости, SLD Фирма "SPM Instrument AB" (ШВЕЦИЯ )	ОТ МП	3 года
59495-14 24.12.2019	Акселерометры , SLD300 Фирма "SPM Instrument AB" (ШВЕЦИЯ )	ОТ	3 года
61558-15	Преобразователи виброскорости, SLD733C Фирма "SPM Instrument AB" (ШВЕЦИЯ )	ОТ МП	2 года
63521-16 28.03.2021	Датчики ударных импульсов, 4XXXX и TRAXX Фирма "SPM Instrument AB" (ШВЕЦИЯ )	ОТ МП	4 года
63765-16 14.04.2021	Акселерометры , DuoTech Фирма "SPM Instrument AB" (ШВЕЦИЯ )	ОТ	3 года
74923-19 29.04.2029	Анализаторы состояния механизмов, серии Leonova моделей Diamond и Emerald Фирма "SPM Instrument AB" (ШВЕЦИЯ )	ОТ МП	2 года
87015-22 07.10.2027	Датчики ударных импульсов, SPM 4XXXX и SPM TRAXX Фирма "SPM Instrument AB" (ШВЕЦИЯ )	ОТ МП	3 года

MI_5 Каталог типов СИ ФГИС АРШИН по разделам областей измерений

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).

Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы состояния механизмов (Leonova мод. Diamond, Emerald, Infinity)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	Нет модификации	17		0	13	0	13	0	13
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228)	РСТ	Leonova мод. Infinity	1		0	0	0	0	0	0
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475)	РСТ	Leonova Diamond Leonova Emerald Leonova Infinity Leonova мод. Emerald Leonova мод. Diamond модификация Infinity Diamond Emerald . Infinity	26		6	17	0	24	6	15
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)			3		0	0	0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	Leonova (мод. Diamond) Leonova (мод. Emerald)	2		0	0	0	0	0	0
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	Infinitу Infinity Diamond Без модификации	7	3	0	7	0	7	0	7
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	Leonova мод. Emerald Leonova мод. Diamond	4		0	4	0	4	0	4
ФБУ «Ростест-Москва» (RA.RU.311320)	РСТ	Leonova мод. Diamond, Emerald, Infinity	8		0	0	0	0	0	0
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429)	РСТ	Leonova Infinity Leonova Diamond Diamond	7		0	7	3	7	0	7
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	Leonova мод. Emerald Leonova мод. Infinity Leonova мод. Diamond Leonova мод.Emerald Leonova мод.Infinity Leonova мод.Diamond	15		1	14	0	9	1	8
ФБУ «Астраханский ЦСМ» (RA.RU.311475)	РСТ	Leonova мод. Diamond, Emerald, Infinity	14		0	0	0	0	0	0
АО "ПО "СЕВМАШ" (RA.RU.310645)		Leonova мод. Diamond, Emerald, Infinity Leonova мод. Diamond Нет модификации	4	1	0	4	0	4	0	4
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475)	РСТ	Leonova Diamond Leonova Emerald	5		0	0	0	0	0	0
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ		3		0	0	0	0	0	0
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406)	РСТ		5		0	0	0	0	0	0
ФБУ «Тюменский ЦСМ» (RA.RU.311494)	РСТ	нет данных Leonova мод. Diamond, Emerald, Infinity	7		0	0	0	0	0	0
ФГУП «ВНИИМС» (RA.RU.311493)	РСТ	Diamond Emerald	5		0	0	0	0	0	0
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406)	РСТ	Leonova мод. Diamond, Emerald, Infinity	1		0	0	0	0	0	0
ФГБУ "ВНИИМС" (RA.RU.311493)	РСТ	Leonova Diamond Leonova Emerald Emerald Infinity	13		0	13	0	13	0	13
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	Нет модификации	16	5	0	16	0	16	0	16
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501)		Diamond	1	1	0	1	0	1	0	1
ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341)		Leonova мод.Emerald Leonova мод. Diamond Leonova мод. Infinity Leonova мод.Infinity	8	7	0	8	0	8	0	8
ООО "ПМЦ" (RA.RU.312726)		Diamond	3	3	0	3	0	1	0	1

Стоимость поверки Анализаторы состояния механизмов (Leonova мод. Diamond, Emerald, Infinity)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ НИЦ ПМ-Ростест Москва	12500	23095
ФБУ НИЦ ПМ-Ростест Москва	45660	23095
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан	9817	23095
ФБУ Тест-С.-Петербург Санкт-Петербург	32520	23095
ФБУ Тест-С.-Петербург Санкт-Петербург	28990	23095

Программное обеспечение

(ПО) служит для передачи измерительных данных, поступающих от датчиков на измерительно-вычислительный модуль с целью визуализации, сбора, обработки, и архивации. ПО представляет собой встроенное в анализатор программное обеспечение.

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
LEOSW	P70	5.03	3FAB62C15A0	CRC-16
			6F6D3

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Знак утверждения типа

Знак утверждения типа наносится на корпус анализатора методом наклейки и на руководство по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Руководство по эксплуатации «Анализаторы состояния механизмов серии Leonova».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к анализаторам состояния механизмов серии Leonova моделей Diamond, Emerald, Infinity

Техническая документация фирмы «SPM Instrument AB», Швеция.

Поверка

осуществляется по документу МП 56064-13 «Анализаторы состояния механизмов серии Leonova моделей Diamond, Emerald, Infinity. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 06.11.2013 г.

Основными средствами поверки являются:

- имитатор ударных импульсов ИУИ -1П Иа 5.849. 005, диапазон виброускорений от 0 до 30 м/с² , диапазон частот от 26 до 35 кГц, ПГ ±10%.

- установка вибрационная 2 разряда по МИ 2070-90.

- установка тахометрическая УТ 05-60, ПГ ±0,05, от 10 до 60000 об / мин .

- калибраторы температуры сухоблочные Hart Scientific модели 9107, 9127, от -45 до 600°С , ПГ ±(0,1...0,5) °С.
- калибратор процессов многофункциональный FLUKE 725, от 0 до10 В; от 0 до 24 мА; ПГ

±0,02; от 1до1100 Гц, ПГ ±0,05%._{-7 -2}

- генератор сигналов 33250А, 140’⁷ Гц, от 140’² до 10 В, ПГ ±1%.
- осциллограф TDS 1002, от 2 до 5 В/дел., 60 МГц, ПГ ±3%.

Изготовитель

Фирма «SPM Instrument AB», Швеция
Адрес: Box 504 SE-645 25 Strangnas, Швеция

Заявитель

Закрытое акционерное общество «СПМ Инструмент Санкт-Петербург» (ЗАО «СПМ Инструмент Санкт-Петербург»)
Адрес: 198329, г. Санкт-Петербург, ул. Тамбасова, д. 4 к. 2, п.382

Испытательный центр

ФГУП «ВНИИМС»

Анализаторы представляют собой переносные измерительно-вычислительные модули в моноблочном исполнении, принцип действия которых основан на приёме, измерении и обработке электрических сигналов, поступающих от первичных преобразователей.

Анализаторы имеют входные разъемы для подключения датчиков вибрации с нормированным выходом по току (от 0 до 20 мА или от 4 до 20 мА) и по напряжению (от 0 до 1В или от 0 до 10 В), датчиков ударных импульсов, датчиков температуры, таходатчиков, балансировочного модуля и модуля связи с компьютером. Производимые анализаторами измерения вибрации по стандарту ISO 2372 дают в качестве результата измерений среднеквадратичное значение виброскорости, измеренное в частотном диапазоне от 10 до 1000 Гц. Измерение ударных импульсов подшипников может производиться в двух режимах - dBm/dBc и LR/HR. Режим измерений dBm/dBc даёт в качестве результатов измерений максимальное dBm и среднее dBc значения величины ударных импульсов, скорректированные по размерам подшипника и его скорости вращения, являющиеся также мерой оценки общего состояния подшипника. Режим измерений LR/HR использует в качестве результатов измерений максимальное LR и среднее HR значения, являющиеся прямыми результатами измерений величины ударных импульсов подшипников.

Анализаторы снабжены сенсорным дисплеем. Питание анализаторов осуществляется от встроенной аккумуляторной батареи.

Модели Diamond, Emerald и Infinity имеют одинаковые метрологические характеристики и различаются некоторыми функциональными возможностями и эксплуатационными характеристиками.

Внешний вид анализаторов состояния механизмов серии Leonova приведен на рисунках 1-3.

Внешний вид. Анализаторы состояния механизмов (Leonova мод. Diamond, Emerald, Infinity), http://oei-analitika.ru

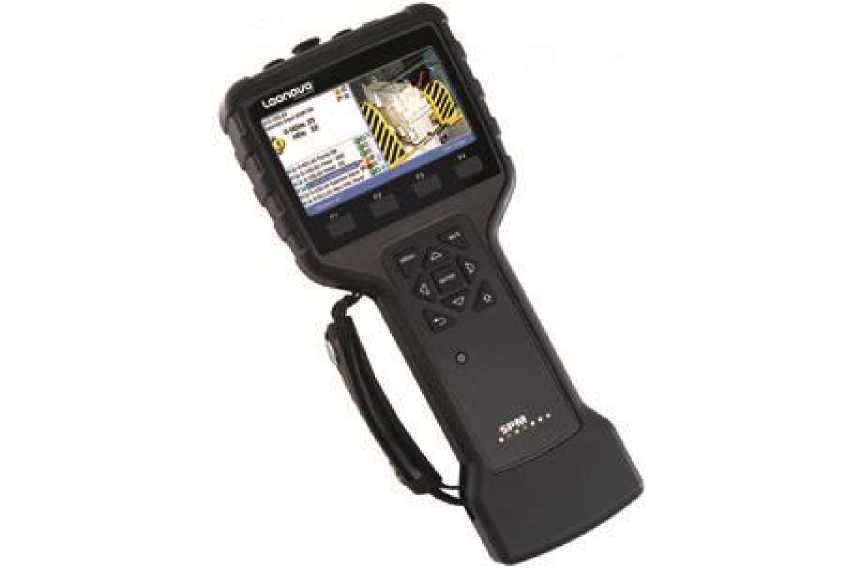

Рисунок 1 - Анализатор состояния механизмов модели Diamond

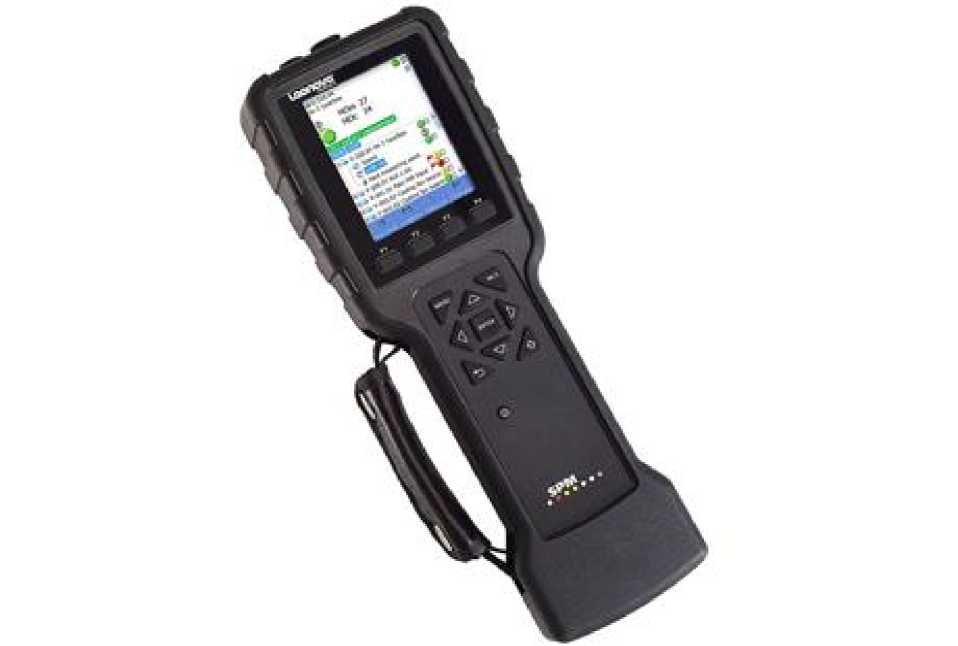

Рисунок 2 - Анализатор состояния механизмов модели Emerald

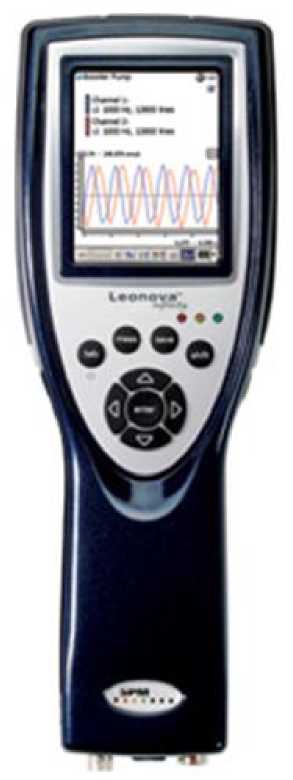

Рисунок 3 - Анализатор состояния механизмов модели Infinity

Программное обеспечение (ПО) служит для передачи измерительных данных, поступающих от датчиков на измерительно-вычислительный модуль с целью визуализации, сбора, обработки, и архивации. ПО представляет собой встроенное в анализатор программное обеспечение.

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
LEOSW	P70	5.03	3FAB62C15A0	CRC-16
			6F6D3

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

В комплект поставки входят:

Анализатор состояния механизмов серии Leonova

1 шт.

Модель по согласованию с заказчиком

Комплект соединительных проводов и вспомогательных приспособлений

1 компл.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Наименование характеристики	Значение
Канал измерения ударных импульсов
Диапазон измерений ударных импульсов в режиме dBm/dBc, дБ	от минус 9 до 99
Диапазон измерений ударных импульсов в режиме LR/HR, дБ	от минус 19 до 99
Пределы допускаемой абсолютной погрешности в диапазоне измерений ударных импульсов, дБ	±1
Канал измерения виброскорости
Диапазон измерений среднеквадратического значения (СКЗ) виброскорости для вибропреобразователя с номинальным значением коэффициента преобразования 10 мВ/(м^с^-1), мм/с	от 0,5 до 100
Диапазон рабочих частот измерения СКЗ виброскорости, Гц	от 10 до 1000
Пределы допускаемой абсолютной погрешности измерения СКЗ виброскорости в диапазоне измерений и диапазоне рабочих частот, мм/с	±(0,2+0,1-V), где V-измеренное значение виброскорости, мм/с
Канал измерения частоты вращения
Диапазон измерений частоты вращения (числа оборотов) валов, об/мин	от 0 до 60000
Пределы допускаемой абсолютной погрешности измерений частоты вращения (числа оборотов) валов, об/мин	±(1+0,001- N), где N-измеренное число оборотов, об/мин
Канал измерения температуры
Диапазон измерений температуры, °С	от минус 50 до 440
Пределы допускаемой абсолютной погрешности измерения температуры, °С	±6
Условия эксплуатации: диапазон рабочих температур , °С	от 0 до 50
Габаритные размеры, мм, не более	285x102x63
Масса, кг, не более	0,6

Метрологические характеристики анализаторов приведены без учёта погрешностей первичных

преобразователей.
