Номер по Госреестру СИ: 59492-14
59492-14 Акселерометры пьезоэлектрические
(SLD)
Назначение средства измерений:
Акселерометры пьезоэлектрические SLD (далее акселерометры) предназначены для измерения виброускорения.
Внешний вид.
Акселерометры пьезоэлектрические
Рисунок № 1
Внешний вид.
Акселерометры пьезоэлектрические
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 13.11.2024
Номер записи -
ID в реестре СИ - 372656
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
нет данных, модификация SLD244B, модификация SLD144S, модификация SLD144B, мод. SLD-144S, SLD244S, SLD244B, SLD144TB, SLD144S, SLD144B, SLD144-M8, SLD144, SLD 144B, SLD, SLC144TB,
Производитель
Изготовитель - Фирма "SPM Instrument AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 1035
Выдано извещений - 3
Кол-во периодических поверок - 162
Кол-во средств измерений - 443
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1094 дн.
Приказы РСТ, где упоминается данный тип СИ
№2097 от 2014.12.24 Об утверждении типов средств измерений (ГР 59449-14 - 59597-14)
№2697 от 2019.11.13 О продлении срока действия свидетельств об утверждении типа средств измерений
№1599 от 2022.06.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Культурное наследие" (ТК 082)
Наличие аналогов СИ: Акселерометры пьезоэлектрические (SLD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59492-14 Акселерометры пьезоэлектрические (SLD) Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
69044-17 Вибропреобразователи (DVA) Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО) (РОССИЯ г. Пермь) |
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18741-06 01.09.2011 |
Аппаратура для мониторинга, SPM-CM Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18741-99 01.10.2004 |
Аппаратура для мониторинга, SPM-CM Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18742-06 01.09.2011 |
Тестеры ударных импульсов, SPM-T Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18742-99 01.10.2004 |
Тестеры ударных импульсов, SPM-T Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18743-06 01.09.2011 |
Анализаторы состояния машин, SPM-A Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18743-99 01.10.2004 |
Анализаторы состояния машин, SPM-A Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
32293-06 01.09.2011 |
Анализаторы состояния механизмов, Leonova Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
2 года | |
|
36177-07 01.12.2012 |
Установки калибровочные, CU-01 Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
46938-11 22.04.2021 |
Аппаратура для мониторинга, Intellinova Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
56064-13 27.12.2018 |
Анализаторы состояния механизмов, Leonova мод. Diamond, Emerald, Infinity Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
59492-14 13.11.2024 |
Акселерометры пьезоэлектрические, SLD Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
59493-14 13.11.2024 |
Преобразователи виброскорости, SLD Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
59495-14 24.12.2019 |
Акселерометры , SLD300 Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
61558-15 |
Преобразователи виброскорости, SLD733C Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
63521-16 28.03.2021 |
Датчики ударных импульсов, 4XXXX и TRAXX Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
63765-16 14.04.2021 |
Акселерометры , DuoTech Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
74923-19 29.04.2024 |
Анализаторы состояния механизмов, Leonova мод. Diamond и Emerald Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
87015-22 07.10.2027 |
Датчики ударных импульсов, SPM 4XXXX и SPM TRAXX Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
3 года |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Вибропреобразователи (DVA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 595 | 67 | 526 | 69 | 0 | 524 | 458 | 66 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 387 | 70 | 79 | 0 | 384 | 67 | 79 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 20 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 4 | 2 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Вибропреобразователи (DVA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тюменский ЦСМ Тюменская область |
5483 | 5483 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на корпус акселерометра методом гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам пьезоэлектрическим SLD
Техническая документация фирмы SPM Instrument AB, Швеция.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц».
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда.
Акселерометры выпускаются в следующих модификациях: SLD144B, SLD144F, SLD144S, SLD144S-UNF, SLD243B, SLD243F, SLD244B, SLD244S и SLD244F. Модификации различаются значением номинального коэффициента преобразования, направлением разъема, типом резьбы, габаритными размерами и массой.
Акселерометры модификаций SLD243B, SLD243F, SLD244B, SLD244S и SLD244F имеют маркировку взрывозащиты и защиты от воспламенения горючей пыли POEx ia I Ma X/0Ex ia IIC T4 Ga X/Ex ia IIIC T112°C Da X.
Внешний вид акселерометров приведен на рисунках 1 и 2.

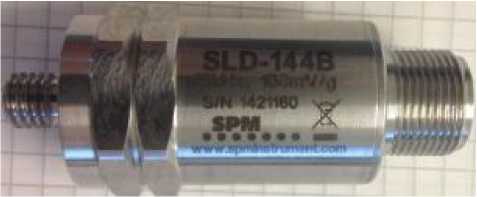

Рисунок 1- Внешний вид акселерометров SLD144B, SLD243B, SLD243F, SLD244B и SLD244F

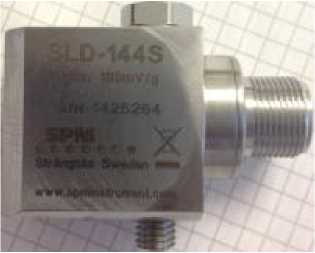

Рисунок 2- Внешний вид акселерометров SLD144S, SLD144S-UNF и SLD244S
Акселерометр пьезоэлектрический SLD 1 шт. в соответствии с заказом
Паспорт 1 экз.
Таблица 1
|
Наименование характеристики |
Модификации | |||
|
SLD144B |
SLD144F |
SLD144S |
SLD144S- UNF | |
|
Значения | ||||
|
Диапазон измерений виброускорения (пик), м/с2 |
±600 | |||
|
Диапазон рабочих частот, Гц |
от 2 до 10000 | |||
|
Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/(м^с-2) |
10 | |||
|
Отклонение действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %, не более |
±10 | |||
|
Неравномерность амплитудночастотной характеристики, дБ, не более |
±1 | |||
|
Относительный коэффициент поперечного преобразования, %, не более |
10 | |||
|
Нелинейность амплитудной характеристики, %, не более |
±1 | |||
|
Отклонение действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, %, не более |
±10 | |||
|
Напряжение питания (постоянное), В |
от 12 до 24 | |||
|
Нормальные условия: диапазон температур, °С |
25±10 | |||
|
Рабочие условия эксплуатации: диапазон рабочих температур, °С |
от минус 40 до 125 | |||
|
Масса, г, не более |
110 |
200 | ||
|
Габаритные размеры, мм, не более: шестигранникхвысота длинахширинахвысота |
24х64 |
57х24х24 | ||
|
Тип резьбы |
М8 |
UNF1/4" |
М8 |
UNF1/4" |
Таблица 2
|
Наименование характеристики |
Модификации | ||
|
SLD244S, SLD244S-UNF |
SLD244B, SLD244F |
SLD243B, SLD243F | |
|
Значения | |||
|
Диапазон измерений виброускорения (пик), м/с2 |
±600 | ||
|
Диапазон рабочих частот, Гц |
от 2 до 10000 | ||
|
Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/(м^с-2) |
10 |
5 | |
|
Отклонение действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %, не более |
±10 | ||
|
Неравномерность амплитудночастотной характеристики, дБ, не более |
±1 | ||
|
Относительный коэффициент поперечного преобразования, %, не более |
±10 | ||
|
Нелинейность амплитудной характеристики, %, не более |
±1 | ||
|
Отклонение действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, %, не более |
±10 | ||
|
Напряжение питания (постоянное), В |
24 | ||
|
Нормальные условия: диапазон температур, °С |
25±10 | ||
|
Рабочие условия эксплуатации: диапазон рабочих температур, °С |
от минус 40 до 100 | ||
|
Масса, г, не более |
200 |
115 | |
|
Габаритные размеры, мм, не более: шестигранникхвысота длинахширинахвысота |
57х24х24 |
24х64 | |
|
Тип резьбы |
SLD244S М8 SLD244S-UNF UNF1/4" |
SLD244B и SLD243B М8 SLD244F и SLD243F UNF1/4" | |
