Номер по Госреестру СИ: 63765-16
63765-16 Акселерометры
(DuoTech)
Назначение средства измерений:
Акселерометры DuoTech (далее акселерометры) предназначены для измерения виброускорения.
Внешний вид.
Акселерометры
Рисунок № 1
Внешний вид.
Акселерометры
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.04.2021
Номер записи - 154983
ID в реестре СИ - 377383
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
модификация TRC100, мод. SLC144TB-M8, TRC150, TRC100, SLС 144ТВ-М8, SLC144TB-M8, SLC144, SLC 144 TB-M8, DuoTech TRС100, DuoTech TRC100, DuoTech SLC144TB, DuoTech SLC144, DuoTech,
Производитель
Изготовитель - Фирма "SPM Instrument AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 1409
Выдано извещений - 2
Кол-во периодических поверок - 88
Кол-во средств измерений - 499
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1094 дн.
Приказы РСТ, где упоминается данный тип СИ
№423 от 2016.04.14 Об утверждении типов средств измерений
№2270 от 2017.10.30 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№106 от 2018.01.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
Наличие аналогов СИ: Акселерометры (DuoTech)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
63765-16 Акселерометры (DuoTech) Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
69044-17 Вибропреобразователи (DVA) Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО) (РОССИЯ г. Пермь) |
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18741-06 01.09.2011 |
Аппаратура для мониторинга, SPM-CM Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18741-99 01.10.2004 |
Аппаратура для мониторинга, SPM-CM Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18742-06 01.09.2011 |
Тестеры ударных импульсов, SPM-T Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18742-99 01.10.2004 |
Тестеры ударных импульсов, SPM-T Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18743-06 01.09.2011 |
Анализаторы состояния машин, SPM-A Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
18743-99 01.10.2004 |
Анализаторы состояния машин, SPM-A Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
32293-06 01.09.2011 |
Анализаторы состояния механизмов, Leonova Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
2 года | |
|
36177-07 01.12.2012 |
Установки калибровочные, CU-01 Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
1 год | |
|
46938-11 22.04.2021 |
Аппаратура для мониторинга, Intellinova Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
56064-13 27.12.2018 |
Анализаторы состояния механизмов, Leonova мод. Diamond, Emerald, Infinity Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
59492-14 13.11.2024 |
Акселерометры пьезоэлектрические, SLD Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
59493-14 13.11.2024 |
Преобразователи виброскорости, SLD Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
59495-14 24.12.2019 |
Акселерометры , SLD300 Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
61558-15 |
Преобразователи виброскорости, SLD733C Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
63521-16 28.03.2021 |
Датчики ударных импульсов, 4XXXX и TRAXX Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
63765-16 14.04.2021 |
Акселерометры , DuoTech Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
74923-19 29.04.2024 |
Анализаторы состояния механизмов, Leonova мод. Diamond и Emerald Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
87015-22 07.10.2027 |
Датчики ударных импульсов, SPM 4XXXX и SPM TRAXX Фирма "SPM Instrument AB" (ШВЕЦИЯ ) |
ОТ МП |
3 года |
Кто поверяет Вибропреобразователи (DVA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 509 | 473 | 36 | 0 | 106 | 70 | 36 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 698 | 20 | 6 | 0 | 698 | 20 | 6 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 34 | 1 | 0 | 34 | 1 | 34 | 0 | 34 | |
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 80 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 76 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 3 | 0 | 12 | 1 | 12 | 0 | 12 |
Стоимость поверки Вибропреобразователи (DVA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Костромской ЦСМ Костромская область |
2628 | 2628 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам DuoTech
Техническая документация фирмы SPM Instrument AB, Швеция.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц».
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма SPM Instrument AB, Швеция
Адрес: Box 504 SE-645 25 Strangnas, Швеция
Заявитель
Общество с ограниченной ответственностью «СПМ Инструмент» (ООО «СПМ Инструмент»)
Адрес: Россия, 196084, г. Санкт-Петербург, ул. Новорощинская, д. 4, литер А, помещение 1-Н, № 616
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда.
Акселерометры выпускаются двух модификаций, отличающихся способом крепления: SLC - крепление на резьбовую шпильку, TRC - крепление на болт-адаптер (байонетный замок).
Маркировка акселерометров модификации SLC:
SLC A44 BB - ССС Исполнение ----------------------------------------------------Т
Цифра A - обозначает исполнение, в частности:
-
1 - стандартное
-
2 - взрывозащищенное
Тип разъема--------------------------------------------------
Буквы BB - обозначают конструкцию электрического присоединения, в частности:
ТВ или В - двухконтактный разъем типа MIL-C-5015, расположенный в верхней части акселерометра
ТС или С - интегрированный кабель
ТСР или СР - интегрированный кабель с адаптером под металлорукав
Примечание: литера «Т» обозначает «Top Entry - верхний ввод» и может быть опущена в маркировке, так как модели с боковым входом (литера «Side Entry») не существует.
Тип резьбы
Буквы СС - обозначают тип резьбы, в частности:
М8 - метрическая
UNC - дюймовая
Маркировка акселерометров модификации TRC:
TRC А00
Исполнение --------------------------------1
Цифра A - обозначает исполнение, в частности:
-
1 - стандартное
-
2 - взрывозащищенное
Акселерометры имеют маркировку взрывозащиты и защиты от воспламенения горючей пыли РОЕх ia I Ma X/0Ex ia IIC T4 Ga X/Ex ia IIIC T135°C Da X.
Внешний вид акселерометров приведен на рисунках 1 и 2.

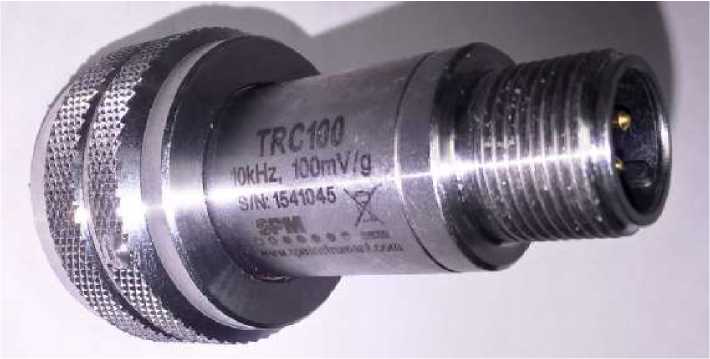

Рисунок 1- Внешний вид акселерометров модификации TRC

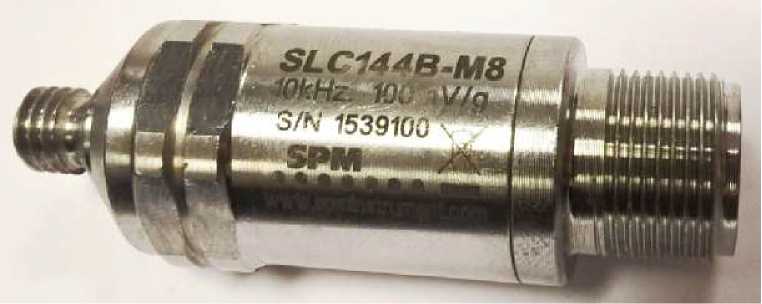

Рисунок 2- Внешний вид акселерометров модификации SLC
